Қазақстан Республикасы ғылым және жоғары білім министрлігі
Л. Н. Гумилев атындағы Еуразия ұлттық университеті

Бұхарбай Н.

Алматы қаласындағы ғылыми зерттеу орталықтары мен оқу орындарын біріктіретін ветеринарлық клиника жобасы
ДИПЛОМДЫҚ ЖҰМЫС
специальность 5B042000 - Архитектура

Астана, 2023
Қазақстан Республикасы ғылым және жоғары білім министрлігі
Л. Н. Гумилев атындағы Еуразия ұлттық университеті

"Қорғауға жіберілді"
Кафедра меңгерушісі_________
Жаксылыкова Л.А.

ДИПЛОМДЫҚ ЖҰМЫС
тақырыбы: Алматы қаласындағы ғылыми зерттеу орталықтары мен оқу орындарын біріктіретін ветеринарлық клиника жобасы
5B042000 - Сәулет мамандығы бойынша

Орындаған: Бұхарбай Н.

Ғылыми жетекшісі: Исина А.З.

Астана, 2023
МАЗМҰНЫ
КІРІСПЕ
1 СӘУЛЕТ БӨЛІМІ
1.1 Әлемдік және отандық аналогтарды талдау ... ... ... ... ... ... ... . ... ...10
1.2 Қала құрылысы шешімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... 12
1.3 Қала құрылысы жағдайын талдау ... ... ... ... ... ... ... . ... ... ... ... ... 13
1.4 Абаттандыру және көгалдандыру ... ... ... ... ... ... ... ... ... ... ... ... ..14
1.5 Объектінің функционалдық және типологиялық сипаттамасы ... ... ... .15
1.6 Жоспарлау шешімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ...19
1.7 Фасадтар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..20
1.7.1 Терезелер ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... 21
1.7.2 Есіктер ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .22
1.8 Идеялық шешім ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ..23
1.9 Интерьер ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..24
1.9.1 Клиника фойесінің ішкі көрінісі ... ... ... ... ... ... ... ... ... ... ... ... .25
2 ҚҰРЫЛЫСТЫҚ БӨЛІМ
2.1 Фундамент ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... .27
2.2 Қабырғалар ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... 27
2.3 Құрылыс материалдары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...28
2.4 Жабындар мен шатырлар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 29
2.4.1 ЭПДМ шатыры ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... .30
2.5 Баспалдақтар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .31
3 ИНЖЕНЕРЛІК-ТЕХНИКАЛЫҚ БӨЛІМ
3.1 Сумен жабдықтау және кәріз ... ... ... ... ... ... ... .. ... ... ... ... ... ... 32
3.2 Жылыту және желдету ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 33
3.3 Электр желілері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .34
3.3.1 Электр жабдықтарының түрлері ... ... ... ... ... ... ... ... ... ... ... ... 35
3.4 Байланыс және телефондандыру жүйелері ... ... ... ... ... ... ... ... ... ...36
4 ЭКОНОМИКАЛЫҚ БӨЛІМ
4.1 Техникалық-экономикалық көрсеткіштер ... ... ... ... ... ... ... ... ... ... 37
ҚОРЫТЫНДЫ
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ
А ҚОСЫМШАСЫ

КІРІСПЕ

Ветеринарлық клиника - бұл жануарларды ветеринарлық мамандар емдейтін медициналық мекеме. Бұл мекемелер жануарларға арналған медициналық қызметтерді ұсынады, соның ішінде жоспарлы тексерулер, вакцинациялар, операциялар және шұғыл көмек. Ветеринарлық клиникалар жануарлардың белгілі бір түрлеріне немесе ұсақ жануарлар, экзотикалық үй жануарлары немесе стоматологиялық процедуралар сияқты қызметтерге мамандануы мүмкін. Ветеринарлар мен ветеринарлық клиниканың басқа қызметкерлері жануарларға медициналық көмек көрсетуге және емдеуге үйретілген және олар жануарларының сау және бақытты болуы үшін үй жануарларының иелерімен тығыз жұмыс істейді.
Зерттеу орталығы - бұл әртүрлі салалардағы білім мен түсінікті тереңдетуге бағытталған зерттеулер мен эксперименттер жүргізетін объект немесе мекеме. Бұл орталықтар тәуелсіз немесе университеттермен, корпорациялармен, мемлекеттік органдармен немесе коммерциялық емес ұйымдармен байланысты болуы мүмкін. Зерттеу ғылымның, технологияның, әлеуметтік ғылымдардың, гуманитарлық ғылымдардың және басқа да оқу салаларының әртүрлі аспектілерін қамтитын пәнаралық болуы мүмкін.
Зерттеу орталығының мақсаты-білім мен қоғамның дамуына ықпал ететін жоғары сапалы зерттеулер жүргізу.
Оқу бөлмелері-бұл адамдар назарын аударып, алаңдамай тыныш ортада айналыса алатын арнайы аймақтар немесе бөлмелер. Мұндай бөлмелерді мектептерде, университеттерде, кітапханаларда немесе тіпті жеке үйлерде табуға болады. Олар үстелдермен, орындықтармен, жарықтандырғыштармен, қуат розеткаларымен, кейде компьютерлер, принтерлер және анықтамалық материалдар сияқты қосымша ресурстармен жабдықталған. Оқу кабинеттері студенттерге академиялық жұмыстарына немесе зерттеулеріне үзіліссіз көңіл бөлуге мүмкіндік беретін қолайлы атмосфера жасайды.
Ветеринарлық клиникалардың ғылыми орталықтармен және оқу орындарымен үйлесуі көптеген мақсаттарға қызмет етеді, соның ішінде:
1. Жануарлардың денсаулығын жақсарту: ветеринарлық клиникалар зерттеу орталықтарымен жануарлардың денсаулығын жақсартатын жаңа емдеу әдістері мен дәрі-дәрмектерді әзірлеуде ынтымақтасады.
2. Жануарлардың әл-ауқатын жақсарту: зерттеу орталықтары мен ветеринарлық клиникалардың үйлесімі жануарлардың әл-ауқатын жақсартудың, ауруларды анықтаудың және жануарлардың жалпы өмір сүру сапасын жақсартудың жаңа әдістерін жасауға көмектеседі.
3. Білім беру сапасын арттыру: оқу орындары мен ветеринарлық клиникалар арасындағы ынтымақтастық ветеринарлық студенттерге жануарларға күтім жасау кезінде қолдануға болатын практикалық дағдылар мен әдістерді меңгеруге көмектесу арқылы практикалық оқыту мүмкіндіктерін береді.
4. Жаңа технологияларды әзірлеу: осы нысандарда жүргізілген зерттеулер жануарларға көрсетілетін күтім сапасын жақсартатын жаңа диагностикалық құралдарды, хирургиялық жабдықты және басқа технологияларды дамытуға әкелуі мүмкін.
5. Қоғамдық денсаулықты жақсарту: бұл мекемелерде жүргізілген зерттеулер адам денсаулығына да әсер етуі мүмкін, әсіресе жануарлардан адамға берілуі мүмкін, зооноздық ауруларға қатысты.
Бұл жобаның мақсаты жануарларға жоғары сапалы ветеринариялық көмек пен қызмет көрсету, жануарлардың әл-ауқатына ықпал ету және ветеринариялық медицинаны дамыту. Клиника озық медициналық технологияларды, инновациялық зерттеулерді және жанашыр күтімді қолдану арқылы жануарлардың денсаулығы мен әл-ауқатын жақсартуға бағытталған. Сонымен қатар, клиника үй жануарларын жауапкершілікпен иеленудің маңыздылығы және ветеринарияның жануарлар ауруларының алдын алу мен емдеудегі маңызды рөлі туралы халықты хабардар етуге тырысады. Ветеринарлық мамандар, зерттеушілер мен оқытушылар қауымдастығын біріктіре отырып, клиника инновацияларға ықпал ететін, ветеринарлық медицинада жетілдіруге ықпал ететін және сайып келгенде жануарларға да, адамдарға да пайда әкелетін ынтымақтастық пен қолдау ортасын құруға тырысады.
Осы жобаның міндеттері:
- Әлемдік тәжірибені зерттеу;
- Нормативтік құжаттаманы зерделеу;
- Қала құрылысы жағдайын талдау;
- Оңтайлы сәулет-құрылыс шешімін жасау;
- Ғимараттың архитектуралық бейнесінде идеяны жүзеге асыру.
Жүргізілген зерттеу әдістері: жоба бойынша жұмыс барысында
салыстырмалы, жобалық және морфологиялық әдістер қолданылды.
Зерттеу орталықтары мен оқу орталықтарын біріктіретін ветеринариялық клиника Алматы, Қазақстанда жануарлар денсаулығы туралы ғылымдар саласындағы зерттеулер мен білім беру орталығы ретінде қызмет ететін ветеринариялық клиника құруға бағытталған. Клиника диагностикалық зертханаларды, хирургиялық кабинеттерді, бейнелеу құралдарын және кешенді ветеринариялық қызметтерді ұсыну үшін басқа да қажетті жабдықтарды қоса алғанда, заманауи медициналық жабдықтармен толық жабдықталатын болады. Клиника сонымен қатар студенттерге, зерттеушілерге және мамандарға академиялық институттармен және ғылыми орталықтармен бірлесе отырып, жануарлардың денсаулығы туралы білімдері мен дағдыларын дамытуға тамаша мүмкіндіктер береді.

Өзектілігі:
1. Жануарлардың денсаулығын жақсарту: ветеринарлық клиникадағы зерттеу орталықтары мен оқу орындарын біріктіру емдеудің жақсы нұсқаларын және диагностиканың жетілдірілген әдістерін ұсыну арқылы жануарлардың денсаулығын жақсартуға көмектеседі.
2. Кеңейтілген білім беру: ветеринарлық клиникада ғылыми орталықтар мен оқу орындарының болуы зерттеушілер, жаттықтырушылар, ветеринарлар мен студенттер арасында кеңейтілген білім алмасуға әкелуі мүмкін.
3. Экономикалық пайда. Зерттеу орталықтары мен оқу орындары бар жақсы жабдықталған ветеринарлық клиника көрші елдерден клиенттерді тарта алады, бұл жергілікті экономиканың өсуіне әкеледі.
4. Мансаптық мүмкіндіктер: ғылыми орталықтары мен оқу орындары бар Ветеринарлық клиника ветеринарлық студенттер мен мамандарға арналған оқу орталығы бола алады, бұл оқыту мен жұмысқа орналасу мүмкіндіктерін кеңейтуге әкеледі.
5. Халықпен жұмыс: ғылыми орталықтары мен оқу орындары бар ветеринарлық клиника сонымен қатар ветеринарлар жануарлардың денсаулығы мен әл-ауқаты туралы білім беру үшін үй жануарларының иелерімен және фермерлермен қарым-қатынас жасай алатын халыққа қызмет көрсету орталығы бола алады.

1 СӘУЛЕТ БӨЛІМІ

1.1 Әлемдік және отандық аналогтарды талдау

Ветеринарлық клиникалардың тарихы ежелгі дәуірден басталады, онда жануарлар ауыл шаруашылығы мен көлік үшін маңызды ресурс болып саналды. Алғашқы жылдары ветеринарлық көмекті үйдегі дәрі-дәрмектер мен мал мен жұмысшы жануарларды емдеуді ұсынған халық емшілері көрсетті. Қазіргі заманғы Ветеринарлық клиника 18 ғасырдың аяғында жануарлар аурулары туралы ғылыми теориялар дамыған кезде пайда болды. 19 ғасырдың басында ветеринарларды жануарларды күтуге үйретуге көмектесетін бірнеше ветеринарлық мектептер құрылды. Бұл мектептер ветеринарлық медицина ғылымын ілгерілетуде маңызды рөл атқарды және заманауи ветеринарлық клиникалардың дамуына әкелді. 20 ғасырда ветеринарлық клиникалар күрделене түсті, ал ветеринарлық технологияның жетістіктері диагноздар мен емдеу әдістерін дәлірек жүргізуге мүмкіндік берді. Бүгінгі күні ветеринарлық клиникалар жануарлардың денсаулығы мен әл-ауқатында маңызды рөл атқарады, вакцинация, хирургиялық араласу және жануарлардың әртүрлі аурулары мен жарақаттарын мамандандырылған емдеуді қоса алғанда, көптеген қызметтерді ұсынады.
Әлемдегі алғашқы Ветеринарлық клиника біздің дәуірімізге дейінгі 600 жылы Ассирияның Ниневия қаласында (қазіргі Ирак) салынған Ашурбанипала храмы деп саналады. Бұл ғибадатханада ауру және жараланған жануарларды, соның ішінде жылқылар мен иттерді емдеуге арналған арнайы аймақ болды және ветеринарияға маманданған білікті мамандар жұмыс істеді. Клиника сонымен қатар студенттерді ветеринария бойынша оқытуға жауапты болды, бұл оны әлемдегі алғашқы танымал оқу орнына айналдырды.
Негізгі идея шетелдік басылым болды-ОС кампусындағы Норвегия жаратылыстану университетінің Ветеринарлық корпусы. Ос кампусындағы Норвегия жаратылыстану ғылымдары университетінің ветеринарлық ғимараты-университеттің өндірістік жануарлар туралы, клиникалық ғылымдар факультеті мен іргелі ғылымдар және су медицинасы факультеті орналасқан заманауи құрылым. Ғимарат 2014 жылы аяқталды және ветеринарлық медицинаға арналған ең заманауи оқу және зерттеу нысандары бар. Ғимаратқа дәріс залдары, зертханалар, клиникалық тексеру кабинеттері, хирургиялық кабинеттер және жануарларды ұстауға арналған үй-жайлар кіреді. Сондай-ақ, жылқыларды, сиырларды және басқа да ірі жануарларды емдеуге және қалпына келтіруге арналған кең жабық аренасы және ашық алаңдары бар үлкен жануарлар бөлімі бар. Мекемеде тәжірибелі ветеринарлар мен зерттеушілер жұмыс істейді, олар жануарларға күтім жасау және медицина саласында практикалық тәжірибе алу үшін студенттермен тығыз жұмыс істейді. Ос кампусындағы Норвегия жаратылыстану ғылымдары университетінің ветеринарлық ғимараты университеттің ветеринарлық ғылымды дамытуға және жануарлардың денсаулығы мен әл ауқатын жақсартуға деген ұмтылысының маңызды бөлігі болып табылады (сур 1,2).

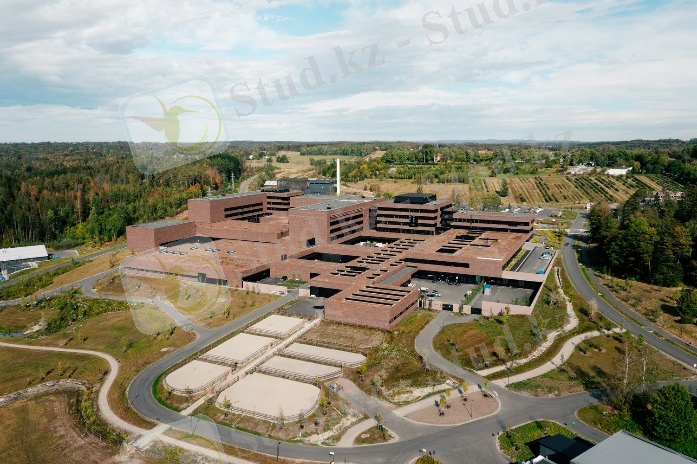

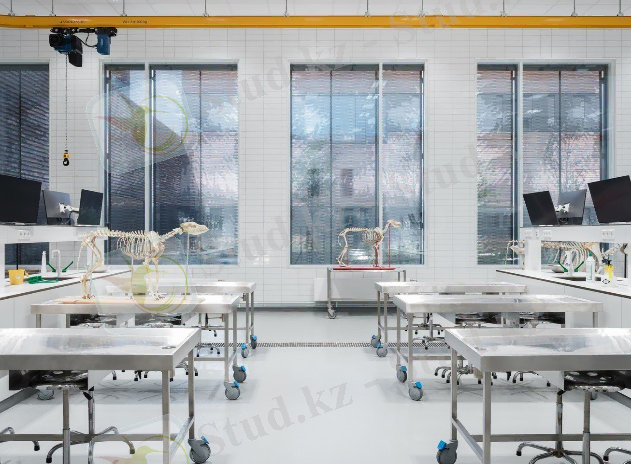

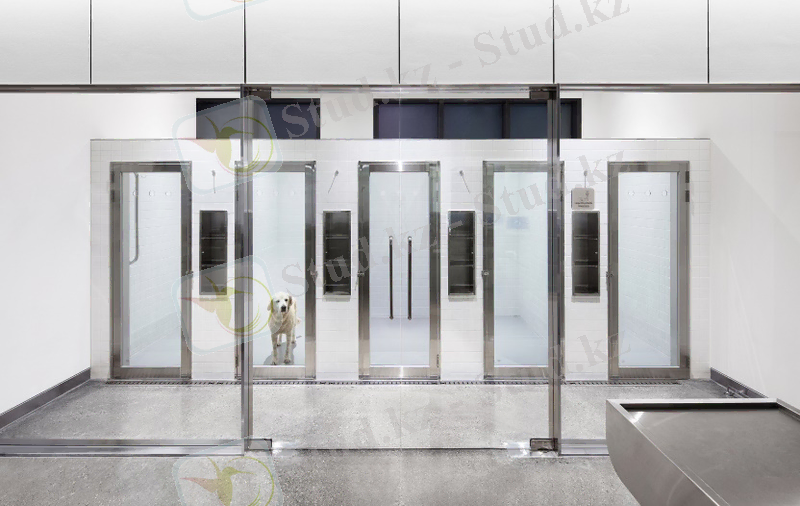

Сурет 1, 2 Ос кампусындағы Норвегия жаратылыстану университетінің Ветеринарлық корпусы

Қазіргі аналогтардың мысалы: Швейцарияның Куре қаласындағы Масанс ветеринарлық клиникасы, Солтүстік Кореядағы ветеринарлық ОАЗИС, Ливандағы сәулет зерттеу орталығы (сур 3,4,5).

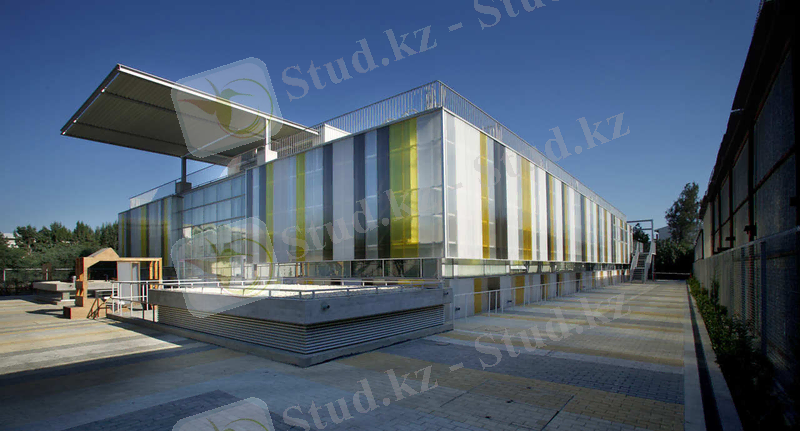

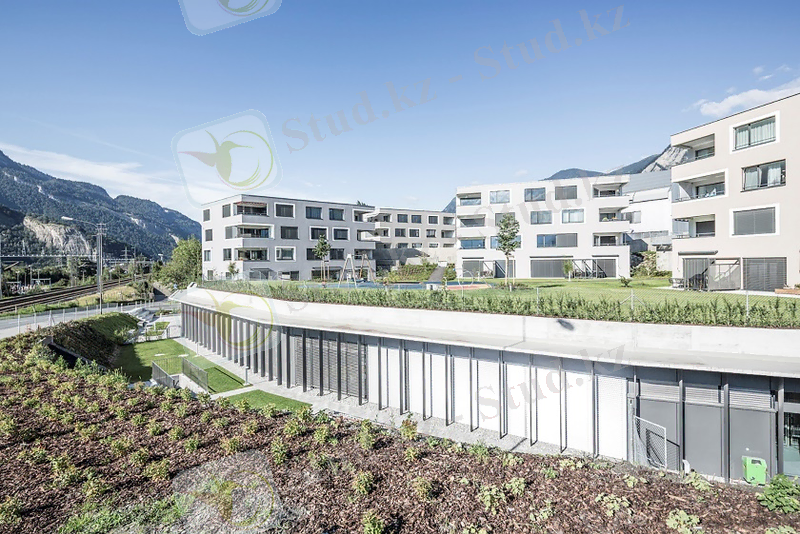

Сурет 3, 4, 5 Курадағы Масанс ветеринарлық клиникасы, Швейцария, Солтүстік Кореядағы ветеринарлық ОАЗИС, Ливандағы сәулет зерттеу орталығы

Қазіргі Қазақстанда да осындай функцияларды атқаратын белгілі объектілер бар. Мұндай объектілерге мыналар жатады:
1. "Алмаз" ветеринарлық клиникасы-Алматыда орналасқан бұл клиника хирургия, диагностика және стоматологияны қоса алғанда, ұсақ және ірі жануарларға арналған қызметтердің кең спектрін ұсынады.
2. Астана ветеринарлық клиникасы - Астана қаласындағы орналасқан бұл клиника иттерге, мысықтарға, құстарға және басқа да ұсақ жануарларға, сондай-ақ жылқы мен малға күтім жасау қызметтерін ұсынады.
3. "Дара" ветеринарлық клиникасы-Алматыда орналасқан бұл клиника мысықтар мен иттерді емдеуге маманданған, сондай-ақ күтім қызметтерін ұсынады.
4. "Арман" ветеринарлық клиникасы-Алматыда орналасқан бұл клиника хирургия, диагностика және профилактикалық күтімді қоса алғанда, ұсақ жануарларға қызмет көрсетеді.
5. "Жас Ұлан" ветеринариялық клиникасы - Алматыда орналасқан бұл клиника иттер мен мысықтарға арналған қызметтердің кең спектрін ұсынады, соның ішінде вакцинация, шаш күтімі және шұғыл көмек.

1.2 Қала құрылысы шешімі

Зерттеу орталықтары мен оқу үй-жайларын біріктіретін ветеринариялық клиниканың жобасы Алматы қаласының орталығында орналасқан, себебі бұл қаланың қазіргі заманғы даму үрдістерінің сұранысына жауап береді (сур 6).

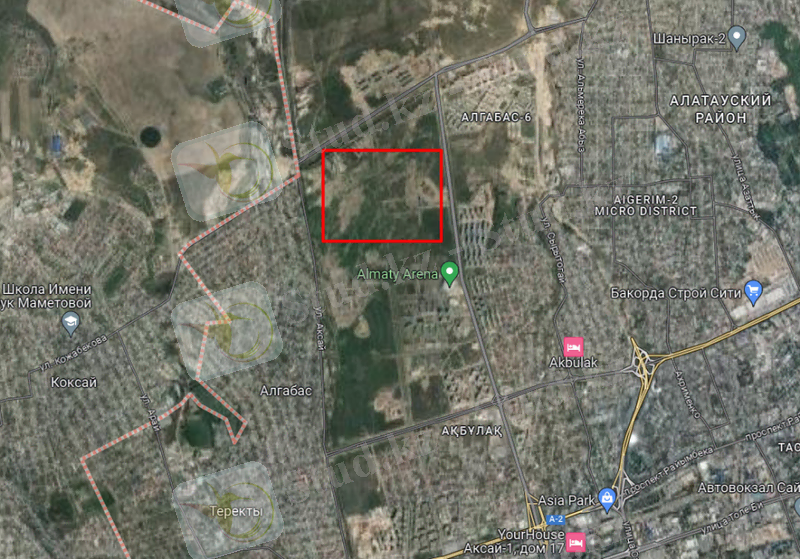

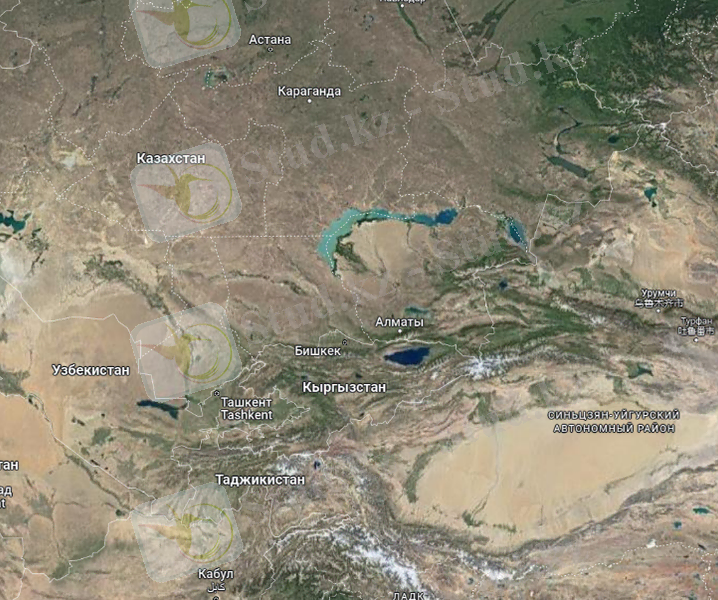

Сурет 6 Google спутниктік түсірілімі, 2023 ж.
Алматы қаласы, ҚР БК 2017 жылғы 1 қаңтарға сәйкес "құрылыс климатологиясы " IV Климаттық ауданда орналасқан.
Алматыда төрт түрлі маусымы бар континенттік климат бар. Жазы ыстық және құрғақ, ал қысы суық және қарлы. Қала теңіз деңгейінен шамамен 800 метр (2600 фут) биіктікте орналасқан және оның климатына әсер ететін таулармен қоршалған.
Температура: Алматыда жаз айларында (маусым-тамыз) орташа температура шамамен 25-30°C (77-86°F) құрайды, температураны 35-40°C (95-104°F) дейін көтеретін мерзімді жылу толқындары бар. Қыс айлары (желтоқсан-ақпан) суық, орташа температура -5°C-тан -15°C-қа дейін (23-5°F). ЕҢ СУЫҚ ай, әдетте, қаңтар, орташа температурасы -7° C (19°F). Бұл зерттеу орталықтары мен оқу орындарын біріктіретін ветеринарлық клиника үшін жылдың суық мезгілінде жылуды және ыстық кезеңде салқындықты сақтау маңызды екенін білдіреді (сур 7,8,9,10).

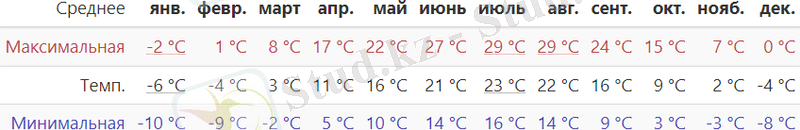

Сурет 7 Орташа айлық температура

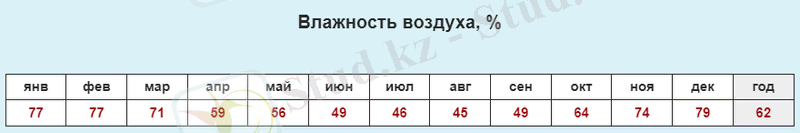

Сурет 8 Орташа айлық салыстырмалы ылғалдылық

Сурет 9 Жауын-шашынның орташа айлық мөлшері

Сурет 10 Алматы қаласындағы желдің раушаны

Жалпы, Алматының климаттық жағдайлары құрылыс үшін ерекше проблемалар туғызады. Ыстық жаз мен суық қыс ғимараттарды жақсы оқшаулауды және дұрыс жылытуды және салқындатуды талап етеді. Қатты желдер көп қабатты үйлер мен басқа да құрылыстарға қауіп төндіруі мүмкін. Сонымен қатар, кездейсоқ жауын-шашын мен қар ғимараттардың осы ауа-райы құбылыстарына төтеп беру үшін жобалануын талап етеді.

1.3 Қала құрылысы жағдайын талдау

Ветеринарлық клиника жобасының учаскесін таңдау үшін, бірнеше ұтымды факторлар ескерілді, мысалы: клиенттерге қол жетімділік, қызметкерлерге ыңғайлылық, оқу орындарына жақындық, қоғамдық көлікке жақын орналасу, қажетті инфрақұрылымның болуы, басқа медициналық және ғылыми мекемелерге жақындық.
Зерттеу орталықтары мен оқу үй-жайларын біріктіретін ветеринариялық клиниканың учаскесі Алматы қаласының орталығында Бауыржан Момышұлы көшесінің аумағында оңтүстік-батыс жағынан таңдалды, ал ғимарат оңтүстік-шығыстан Рысқұлов даңғылына қарайды (сур 11).

Сурет 11. Ситуациялық схема
Жоба үшін осы жер учаскесін таңдау көптеген факторларға байланысты болды, олардың кейбіреулері:
1. Халық. Учаске үй жануарлары мен әлеуетті клиенттердің саны жеткілікті ауданда, бір километрден аспайтын қашықтықта орналасқан.
2. Қол жетімділік. Сайт клиенттер үшін ыңғайлы тұрағы бар жақсы көлік қолжетімділігіне ие.
3. Учаскенің мөлшері.
4. Пайдалану аймағы. Таңдалған учаскеде зерттеу орталықтары мен оқу орындарын біріктіретін ветеринарлық клиникаға пайдалануға тиісті рұқсат бар.
5. Қоршаған орта қауіпсіздігі. Сайт Жануарлар, клиенттер мен студенттер үшін қауіпсіз орын болып табылады және олардың денсаулығы мен әл-ауқатына теріс әсер етпейді.
Бауыржан Момышұлы көшесі Вера, ДокторВет, Симба сияқты бірнеше ветеринарлық клиникалар, сондай-ақ Medline, Smart және басқа да медициналық орталықтар орналасқан қаланың басты көшесі болып табылады. Сонымен қатар, бұл көшеде Қазақ ұлттық аграрлық зерттеу университеті мен "ТрансНефть"ғылыми-зерттеу жобалау институты орналасқан.

1.4 Абаттандыру және көгалдандыру

Мақсаты: сайт аумақты қамтиды ... зерттеу орталықтары мен оқу үй-жайларын автотұрақпен біріктіретін ветеринариялық клиника салу үшін м2 Алматы қаласында орналасқан.
Бұл жобаны абаттандыруды жоспарлау кезінде келесі деректерді ескеру қажет:
Ғимарат пен учаскенің ауданы: учаскенің клиника ғимаратын, автотұрақты, жасыл желектерді және басқа да абаттандыру элементтерін салу үшін жеткілікті орын бар екеніне көз жеткізіңіз.
Интерьер мен экстерьерді безендіру: клиниканың интерьері мен экстерьерін жайлы және тартымды безендіруді қамтамасыз ету қажет, бұл клиенттерді тартуға көмектеседі.
Клиенттердің қажеттіліктері: қол жетімділікті, ыңғайлылықты, медициналық қызметтердің сапасын және жануарларды күту және тамақтандыру сияқты қосымша қызметтерді қоса алғанда, тұтынушылардың қажеттіліктерін ескеріңіз.
Ветеринарлық клиника қалалық маңызы бар көшелердің қиылысында орналасқан учаскеде салынады, ол сонымен қатар тұрғын үй құрылыстарына апаратын жолдар арасындағы буферлік аймақ болып табылады. Клиника бірнеше ғимараттан тұрады, онда ғылыми орталықтар мен оқу орындары орналасады.
Клиника аумағына кіру Момышұлы көшесінің жағында орналасқан. Жоба аумағында абаттандыру және көгалдандыру жобаланған. Клиника аумағын көліктік шу мен шаңнан қорғау мақсатында ағаштарды экрандық отырғызу қарастырылған. Сондай-ақ, ветеринарлық клиника орналасқан жерде автотұрақ қарастырылған. Ол клиенттерге, клиника қызметкерлеріне және студенттерге көлік тұрағы кезінде ыңғайлылық пен қауіпсіздікті қамтамасыз етуге арналған. Автотұрақты жобалау барысында ескерілді 80 көлік тұрағына қажетті орындар, сондай-ақ тұрақ орындарының қауіпсіздігі мен ыңғайлылығына қойылатын талаптар. Автотұрақ кезінде қауіпсіздік пен жайлылықты қамтамасыз ету үшін тиісті белгілер, жарықтандыру және инфрақұрылым қарастырылған.

1.5 Объектінің функционалдық және типологиялық сипаттамасы

Ветеринарлық клиниканың ғимаратын жобалау кезінде оның әртүрлі функцияларын ескеру қажет.
Ғимаратты жобалаудың алғашқы қадамы-ол орындауы керек функцияларды анықтау. Функцияларға пациенттерді қабылдау, операциялар мен диагностикалық процедуралар, зертханалық зерттеулер және медициналық мұрағаттарды сақтау кіреді.
Ғимараттың құрылымы мен түрі көрсетілетін қызметтердің тиімділігіне айтарлықтай әсер етеді. Бұл жоба ашық орналасуды пайдаланады, ол кеңес алу үшін тиімдірек, өйткені ол дәрігерлерге бөлмелер арасында жылдам қозғалуға мүмкіндік береді.
Материалдар мен құрылымдарды таңдау ғимараттың жұмысына айтарлықтай әсер етуі мүмкін. Жануарлардың әртүрлі түрлері бар ветеринарлық клиника үшін ғимарат тырнақтар, тістер немесе басқа өткір заттар сияқты жануарлардың зақымдануына төзімді болуы керек деп есептелді.
Ветеринарлық клиникалар ғимараттарының типологиялық сипаттамалары әртүрлі процедураларды тиімді ұйымдастыру және жүргізу үшін де маңызды. Мысалы, әртүрлі бөлімдерде әртүрлі бастапқы температура, ылғалдылық және жарық бар және бұл жануарлардың күйіне және көрсетілетін қызметтердің сапасына әсер етуі мүмкін.
Сонымен қатар, ғимаратта клиника мен зерттеу орталықтарында қолданылатын жабдықтарды, дәрі-дәрмектерді және басқа материалдарды сақтауға арналған ұқыпты және ыңғайлы бөлмелер бар.
Сондай-ақ, ветеринарлық клиниканың ерекше қажеттіліктерін ескеретін арнайы инфрақұрылым құрылды, мысалы, жұқпалы аурулары бар жануарларды оқшаулауға арналған арнайы орындар, зертханалық сынақтарға арналған бөлмелер және т. б.
Сонымен қатар, мұндай ғимараттың дизайны эстетикалық компоненттің талаптарын ескереді. Қабылдау немесе күту аймақтары сияқты арнайы бөлмелер жайлы атмосфера мен жайлылықты қамтамасыз ету үшін қажет нәрсенің бәрімен жабдықталған (сур 12,13).

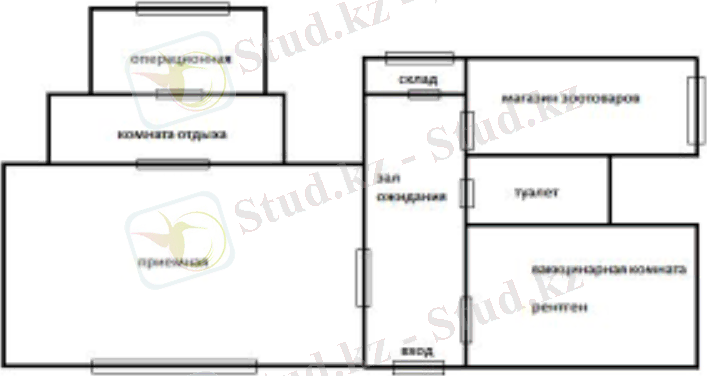

Сурет 12 1 қабаттың функционалды аймақтары

Сурет 13 2 қабаттың функционалды аймақтары

1.6 Жоспарлау шешімі

Зерттеу орталықтары мен оқу орындарын біріктіретін ветеринарлық клиниканың бес деңгейі бар, оларды келесідей белгілеуге болады:
Бірінші қабат
Екінші қабат
Үшінші қабат
Төртінші қабат

Бірінші қабат қабылдау, күту аймағы, касса, коммерциялық кеңістіктер, дүкендер, кафелер немесе емханаға келушілерге қызмет көрсете алатын мейрамханалар орналасқан кіреберіс қабат ретінде пайдаланылады. Сондай-ақ, бірінші қабатта қабылдау бөлмесі бар, онда пациенттер дәрігерге барар алдында тіркеле алады (сур 15).

Сурет 15 Бірінші қабат жоспары

Екінші, үшінші және төртінші қабаттарда оқу аудиториялары, зертханалар, зерттеу орталықтары, ветеринариялық кабинеттер, операциялық бөлмелер, жануарларды емдеуге жатқызуға арналған палаталар және медициналық рәсімдер мен зерттеулер жүргізуге қажетті басқа да үй-жайлар орналасады. Ғимараттың мақсатына, өлшеміне және пішініне байланысты әр қабаттың өзіндік орналасуы бар (сур 16).

Сурет 16 Екінші қабат жоспары

Ғимаратты жобалау кезінде қол жетімділік, қауіпсіздік, ыңғайлылық, энергия тиімділігі және басқалары сияқты көптеген факторлар ескерілді. Дұрыс жоспарлау шешімі ғимаратты мүмкіндігінше Функционалды және ветеринарлық клиниканың, ғылыми-зерттеу орталығының және оқу орнының пайдалануына ыңғайлы етуге көмектеседі.

Ветеринарлық клиниканың үй-жайларына мыналар кіреді:
- Қоғамдық аймақтар: тамбур - 14 м2, холл-54 м2, күту залы-14 м2, келушілерге арналған жуынатын бөлме-2 м2, дәріхана дүңгіршегі-12 м2, дәліз - 20,30 м2, келушілерге арналған гардероб - 3,23 м2;
- Кабинеттер: ветеринариялық заттар кабинеті - 11 м2, МОМ үй - жайы диагностика-3,40 м2, амбулаториялық қабылдау бөлмесі-18 м2, жуу бөлмесі-зарарсыздандыру бөлмесі - 10,30 м2, хирургия-18,42 м2, вакцинация кабинеті - 20 м2, дезинфекциялау құралдарын сақтауға арналған кабинет-1,90 м2, жануарларды эвтанизациялау үй - жайлары - 10,26 м2, эпизоотолог кабинеті - 12 м2;
- Әкімшілік блок: персоналдың гардеробы-8,18 м2, персоналға арналған жуынатын бөлме-2 м2, жинау мүкәммалының үй-жайы-1,50 м2, персонал бөлмесі-9,13 м2, меңгерушінің кабинеті - 12 м2, дәліз-3,52 м2;
- Техникалық Үй - жайлар: электр қалқаны - 4,77 м2, су өлшегіш және жылу торабы-11,73 м2, био - қалдықтар үй-жайы және салқындату камерасы-7,37 м2.
Шатырдың бөлмелеріне мыналар жатады:
- желдеткіш камера-36,92 м2, шатыр бөлмелері - 100 м2, дәліз - 23 м2, балкон - 7 м2, баспалдақ-3,50 м2.
Зерттеу орталығының үй-жайлары:
- химиялықфизикалықбиологиялық зертханалар-12 м2, жұмыс істеуге арналған үй - жайлар - 12 м2, химиялық және технологиялық препараторлық - 12 м2, жуу-12 м2, ғылыми-ақпараттық мақсаттағы үй-жайлар - 12 м2, конференц-залдар-12 м2, аудиториялар-100 м2,Ғылыми кеңестің мәжіліс залы - 12 м2, кабинеттер - 12 м2, зертханалар-12 м2, ғылыми - техникалық ақпарат бөлімі-12 м2, санитарлық - тұрмыстық үй - жайлар - 12 м2, қоғамдық тамақтандыру кәсіпорындарының үй - жайлары - 12 м2, киім-кешек бөлмесі-12 м2, вестибюль-50 м2, вестибюльдегі дүңгіршек - 12 м2.

1.7 Фасадтар

Клиниканы таңдағанда, көптеген клиенттер дәрігерлердің біліктілігі мен бағасына ғана емес, сонымен қатар ғимараттың көрнекі көрінісіне де назар аударады. Клиниканың қасбеті әлеуетті клиент Үй жануарларына көмек іздеуге барған кезде көретін бірінші нәрсе болуы мүмкін. Бұл бірінші әсер клиниканы таңдауға үлкен әсер етуі мүмкін.
Ветеринарлық клиниканың қасбетін сипаттау кезінде түстер, құрылыс материалдары, терезелер мен есіктердің орналасуы және оның айналасы сияқты бөлшектерге назар аударылды. Қасбет клиниканың кәсіби имиджін көрсетеді және клиенттерге сенім ұялатады.
Ветеринарлық клиникадағы қасбеттерге арналған ең танымал материалдардың бірі-металл панельдер, олар әдетте оқшаулау жүйелерімен бірге қолданылады және ғимараттың жақтауына бекітіледі. Бұл материал берік және берік, сонымен қатар ультракүлгін сәулелерге, желге және басқа да табиғи құбылыстарға төзімділікті арттырады. Сондай-ақ, ластанған немесе ластанған жағдайда оны өте оңай тазартуға және дезинфекциялауға болады.
Қолданылатын тағы бір материал-бұл әр түрлі дизайн мүмкіндіктері, сондай-ақ жақсы дыбыс оқшаулау түріндегі артықшылықтары бар композициялық панельдер. Дегенмен, оларды орнату Металл панельдерге қарағанда күрделірек, сонымен қатар қымбатырақ.
Силикатты желдетілетін қасбет жүйесі де қолданылады. Ол кеңейтілген сазды бетоннан жасалған және құрылымы мен түсінің әртүрлі нұсқалары бар. Ол қолданыстағы құрылымдарға орнатылады және арнайы күтімді қажет етпейді.
Қасбеттің эстетикалық тартымды көрінісін қамтамасыз ету үшін икемді керамикалық панельдер қолданылады. Олар түстер мен реңктердің кең таңдауын, сондай-ақ бірегей дизайнды жасау мүмкіндігін ұсынады (сур 17).

Сурет 17 1-10 осьтердегі қасбет

1.7.1 Терезелер

Терезелер қасбетте ерекше маңызға ие. Олар клиника ішінде сау ауа мен жарық беруде маңызды рөл атқарады. Әдетте, ветеринарлық клиникалар осы параметрлерді оңтайлы деңгейде ұстауға мүмкіндік беретін арнайы әйнектер мен желдету жүйелерін пайдаланады.
Ветеринарлық клиникадағы әрбір терезенің қатаң белгіленген мақсаты бар. Егер біз терезелерді бөлек қарастыратын болсақ, онда бірнеше түрді ажыратуға болады:
1. Ашылатын терезелер. Олардың қызметі бөлмеге қосымша таза ауа ағынын қамтамасыз ету болып табылады. Қажет болса, бөлмені тез желдету үшін терезелерді оңай ашу маңызды.
2. Терезелері тоналды. Олар жануарлардың ыңғайлы болуы үшін қажет үй ішінде арнайы микроклимат жасау үшін қолданылады. Көзілдірікті бояу жануарлардың көздерін жарқын жарықтан қорғауға және шамадан тыс ыстықтан қорғаныс аймағын құруға мүмкіндік береді.
3. Бу өткізгіш әйнектері бар терезелер. Бұл терезелер бөлмедегі ылғалдылықтың дұрыс деңгейін ұстап тұру үшін қажет. Олар әйнектегі конденсацияны болдырмайды, сондықтан жануарларды ұстау жағдайларын жақсартады.
Ветеринарлық клиникада терезелер де қауіпсіздік жүйесінің бөлігі болып табылады. Олар үй ішіндегі жануарлар мен адамдарға қауіп төндірмейтіндей етіп бекітілген. Ол үшін арнайы торлар, құлыптар және басқа құрылғылар қолданылады (сур 18).

Сурет 18 А-К осьтеріндегі қасбет

1.7.2 Есіктер

Сыртқы есіктер-бұл эстетикалық функцияны ғана емес, сонымен қатар адамдарды сыртқы ортадан қорғайтын ғимараттың маңызды элементі. Дұрыс сыртқы есікті таңдау қауіпсіздіктің жоғары деңгейін, шудан қорғауды және үй ішіндегі жылуды сақтауды қамтамасыз ете алады.
Қолданылатын сыртқы есіктердің негізгі сипаттамалары және олардың артықшылықтары:
1. Сыртқы есік материалы - сыртқы есіктерді жасау үшін әртүрлі материалдар қолданылады, бірақ ең көп тарағандары ағаш пен металл. Ағаш есіктер бөлменің интерьерімен жақсы үйлеседі және қосымша жайлылық береді, ал металл есіктер жоғары қауіпсіздік пен қорғауды қамтамасыз етеді.
2. Екі қабатты терезенің болуы - көптеген сыртқы есіктер тек сәндік емес, сонымен қатар практикалық функциясы бар екі қабатты терезелермен жабдықталған. Олар ғимарат ішіндегі жылуды сақтай отырып, бөлмені қосымша жарықтандыруды және табиғи желдетуді қамтамасыз етеді. Сондай-ақ, шыны кірістірулерде мөлдірлік пен сәндік элементтердің әртүрлі дәрежелері болуы мүмкін.
3. Сыртқы есіктің арматурасы оның қауіпсіздігі мен жұмысында маңызды рөл атқарады. Бұл құлыптар, тұтқалар, ілмектер және басқа элементтер. Есіктің сенімділігі ғана емес, сонымен қатар оны пайдалану ыңғайлылығы олардың сапасына байланысты.
4. Оқшаулау-сыртқы есік сенімді жылу оқшаулауын және шудан қорғауды қамтамасыз етуі керек. Есіктің дизайны бөлме ішіндегі қолайлы температураны сақтау және көше шуынан қорғау үшін тығыз және герметикалық.
5. Дизайн-сыртқы есік клиниканың жалпы стилі мен дизайнына сәйкес келеді. Заманауи есіктерде ерекше дизайн жасауға және кіреберіс тобын жағымды және жайлы етуге мүмкіндік беретін әртүрлі түстер, пішіндер мен сәндік элементтер бар.
Қорытындылай келе, сыртқы есікті таңдау - жайлы өмір сүру жағдайларын жасаудағы маңызды қадам. Қауіпсіздікті, жайлылықты және ыңғайлылықты қамтамасыз ету үшін есіктің эстетикалық сипаттамаларын ғана емес, сонымен қатар функционалды сипаттамаларын да ескеру қажет (сур 19).

Сурет 19 А-К осьтеріндегі қасбет

1.8 Идеялық шешім

Ветеринарлық клиниканың идеялық-бейнелі шешімі жануарлар мен адамдардың денсаулығына ... жалғасы
