Реферат
ЭКГ-ні тіркеу және талдау қағидалары

Орындаған Көпен Меруерт
Жоспары:
Кіріспе
Негізгі
Электрокардиография
Жүрек құрылысы.Электрокардиограмма
Электрокардиограмманы тіркеу
Электрокардиограмманы талдау
Қорытынды

Кіріспе
Электрокардиогра́фия -- бұл жүрек жұмысы кезінде туындайтын электр өрістерін зерттеу және тіркеу әдісі. Электрокардиография кардиологияда қолданылатын электрофизиологиялық аспаптық диагностика әдісі болып табылады.
Электрокардиографияның нәтижесінде электрокардиограмма алынады. Электрокардиограмма (ЭКГ) -- жүрек жұмысы нәтижесінде туындайтын және дененің бетінде жүргізілетін потенциалдар айырмасының графикалық көрінісі.
Қалыпты ЭКГ.
ЭКГ-да негізінен 5 тізшені ажыратуға болады: P, Q, R, S, T. Кейде U толқынын да байқауға болады. P тізшесі жүрекшелер миокардының қозу үрдісін көрсетсе, QRS кешені -- қарыншалар систоласын, ST сегменті және T тізшесі қарыншалар миокардының реполяризация үрдісін көрсетеді. U тізшесінің түзілу табиғаты жайлы зерттеушілердің көрқарастары ажырайды. Бірқатары осы тізшенің түзілуі папиллярлы бұлшық еттердің немесе Пуркинье талшықтарының реполяризациясымен сипатталады деп есептесе, басқалары - диастола кезінде миокард жасушаларына калий иондарының кіруіменен байланысты деп есептейді.
Реполяризация үрдісі (Repolarization) -- жасуша мембранасынан әрекет потенциалы өткеннен кейінгі осы мембрананың тыныштығының бастапқы потенциалы қалпына келу фазасы.

Электрокардиография
Электрокардиография- жүректе пайда болатын биоэлектрлік құбылыстарды
тіркеу әдісі.Қозудың миокардтың аса көп жасушаларын қамтуы осы жасушалардың бетінде теріс зарядтардың пайда болуын тудырады. Жүрек қуатты электр генераторына айналады. Жоғары электрлік өткізгіштігі бар дене ұлпалары жүректің электрлік потенциалын дене бетінен тіркеуге мүмкіндік береді. Жүректің электрлік белсенділігін зерттеудің В. Эйтховен, А.Ф. Самойлов, Т.Льюис, В.Ф. Зеленин және т.б. ұсынған осындай әдістемесі электрокардиография деген атқа ие болды, ал оның көмегімен тіркелетін қисық электрокардиограмма (ЭКГ) деп аталады.
Электрокардиография жүректе қозудың таралу динамикасын бағалауға және ЭКГ-ң өзгеруі кезінде жүрек қызметінің бұзылуын жорамалдауға мүмкіндік беретін медицинада кең таралған диагностикалық әдіс болып табылады.
Жүрек жұмысының көрсеткіштеріне жүректің систолалық және минуттық көлемі жатады. Жүректің систолалық немесе соққы көлемі дегеніміз - әр жиырылу кезінде сәйкес тамырларға жүректің ығыстырып шығаратын қанының мөлшері. Систолалық көлемнің шамасы жүректің өлшеміне, миокард күйіне және ағзаға байланысты.
Салыстырмалы тыныштықтағы ересек сау адамның әр қарыншасының систолалық көлемі шамамен 70 -- 80 мл- ді құрайды. Сөйтіп қарыншалар жиырылуы кезінде артериялық жүйеге қанның 120 -- 160 мл көлемі келіп түседі. Жүректің минуттық көлемі дегеніміз - жүректің өкпе өзегі мен аортаға 1 минутта ығыстырып шығаратын қанының мөлшері. Орташа минуттық көлем 3- 5 л құрайды. Жүректің систолалық және минуттық көлемі қанайналымның барлық аппаратының қызметін сипаттайды.Жүрек қызметінің сыртқы көріністерінің (жоғарғы ұшының соққысы, жүрек тондары) берілген мәліметтері бойынша дәрігер жүрек жұмысы туралы жорамалдай алады.
Осы берілгендерге жеке тоқталайық:
1. Жоғарғы ұшының соққысы.
Қарыншалар систоласы кезінде жүрек солдан оңға қарай бұрылып, айналмалы қозғалыс жасайды. Жүректің ұшы (басы) көтеріліп, бесінші қабырғааралық аймақта кеудені (қысады) басады. Систола кезінде жүрек өте тығыз болады, сол себепті жүрек ұшының қабырғааралық аралықты қысуын көруге болады (көтерілуі,быртыю). Жүректің жоғарғы ұшының соққысын анықтауға болады, сөйтіп оның шекарасы мен күшін анықтауға болады.
2. Жүрек тондары- жұмыс жасап тұрған жүректе пайда болатын дыбыстық
құбылыстар. Тонның екі түрі бар: систолалық және диастолалық.
Систолалық тон. Осы тонның пайда болуына негізінен атриовентрикулярлы клапандар қатысады.Қарыншалардың систоласы кезінде атриовентрикулярлы клапандар жабылып, олардың жармалары (створкалары) мен оған бекітілген сіңір жіпшелерінің тербелісі І- ші тонды береді. Сонымен қатар І- ші тонның пайда болуына қарыншалар бұлшықетінің жиырылуы кезінде пайда болатын дыбыстық құбылыстар да қатысады. Өзінің дыбыстық ерекшеліктері бойынша І - тон- созыңқы және төмен.
Диастолалық тон қарыншалардың диастоласының басында протодиастолалық фаза кезінде, айшық клапандардың жабылуы кезінде пайда болады. Осы кезде қақпақшалар жармаларының тербелісі дыбыстық құбылыстардың көзі болып табылады. Дыбыстық сипаттамалары бойынша ІІ- ші тон қысқа және жоғары.Жүректің жұмысын онда пайда болатын электрлік құбылыстар бойынша да жорамалдауға болады. Оларды жүректің биопотенциалдары деп атайды және олар электрокардиографтың көмегімен алынады. Алынған биопотенциалдар электрокардиограмма деп аталады.
Жүрек құрылысы.Электрокардиограмма

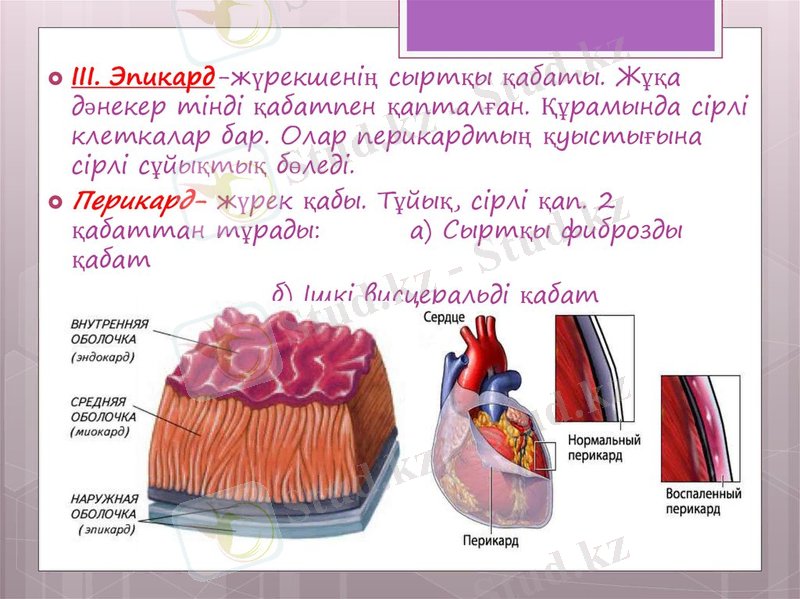

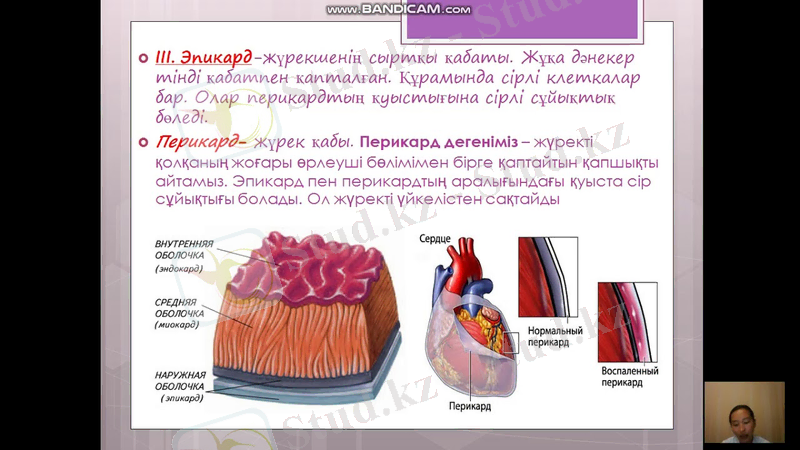

Жүрек қалың жолақты еттен тұратын төрт қуысты, үлкендігі адамның жұдырығындай (250-300г) жұмыр ағза.Жүрек кеуде қуысында екі өкпе аралығының алдыңғы жағында орналасқан, ірі қан тамырларға ілініп тұрады.Оның ұзындығы 12-15см, ені 8-11см, ұзын бірлігі оңнан солға, жоғарыдан төмен, арттан алға қарай бағытталған. Жүрек ұшы кеуде қуысында сол жақтағы V қабырғаға тіреледі.Жүрек қуысын бітеу перде екіге бөледі.Оны оң жүрек, сол жүрек деп бөледі.Әр жүрек жүрекше мен қарыншадан тұрады.Жүректе 4қуыс бар: 2жүрекше,2қарынша.Жүрек ше мен қарынша арасында атриовентрикулярлық тесік болады.Тесікті жабатын екі жақтаулы және үш жақтаулы қақпақшалар бар.Жүрек қабырғасы 3қабаттан тұрады:
Ішкі- эндокард
Ортаңғы - миокард
Сыртқы - эпикард
Жүрек қабы - перикард.
Қозудың жұмыс миокардының аса көп жасушаларын қамтуы осы жасушалардың бетінде теріс зарядтардың пайда болуын тудырады. Жүрек қуатты электр генераторына айналады. Жоғары электрлік өткізгіштігі бар дене ұлпалары жүректің электрлік потенциалын дене бетінен тіркеуге мүмкіндік береді. Жүректің электрлік белсенділігін зерттеудің В. Эйтховен, А.Ф. Самойлов, Т.Льюис, В.Ф. Зеленин және т.б. ұсынған осындай әдістемесі электрокардиография деген атқа ие болды, ал оның көмегімен тіркелетін қисық электрокардиограмма (ЭКГ) деп аталады.
Электрокардиография жүректе қозудың таралу динамикасын бағалауға және ЭКГ-ң өзгеруі кезінде жүрек қызметінің бұзылуын жорамалдауға мүмкіндік беретін медицинада кең таралған диагностикалық әдіс болып табылады. Қазіргі кезде арнайы құралдар - электронды қүшейткіштері және осцилографтары бар электрокардиографтар қоланылады. Қисық сызықтар қозғалмалы қағаз жолағына жазылады. Бұлшықеттің белсенді қызметі кезіндегі және алыстағы зерттелетін объектіден ЭКГ жазатын құралдар жасалған. Бұл құралдар- телеэлектрокардиографтар деп аталады және олар радиобайланыстың көмегімен ЭКГ-ны арақашықтыққа тарату принципіне негізделген. Осындай тәсілмен жарыс кезінде спортшылардың, ғарыштағы космонавтардың және т.б ЭКГ-сы тіркеледі.
Жүрек қызметі кезінде пайда болатын электрлік потенциалдардың телефон сымдары арқылы беріліп, ЭКГ-ны пациенттен үлкен қашықтағы арнайы орталықта тіркейтін құралдар жасалған.
Кеудеде жүректің белгілі бір орында орналасуы және адам денесінің өзіндік бір пішінінің болуы салдарынан жүректің қозған (-) және қозбаған бөліктері арасында пайда болатын электрлік күштік сызықтары дене бетінде бірқалыпты таралмайды.Сол себепті электродтардың орналасуы жеріне байланысты ЭКГ түрі және оның тістерінің вольтажы әртүрлі болады.
ЭКГ- ны тіркеу үшін аяқ- қол мен кеуде бетіндегі потенциалдардың тіркелімі (тармағы) жүргізіледі. Әдетте үш түрлі стандартты тіркелім әдісі қолданылады:
І-тіркелім: оң қол - сол қол;
ІІ-тіркелім: оң қол - сол аяқ;
ІІІ-тіркелім: сол қол - сол аяқ .
Сонымен қатар Гольдбергер бойынша үш униполярлы күшейтілген тармақтар тіркеледі: aVR; aVL;aVF. Стандартты тіркелімдерді тіркеу үшін қолданылатын екі электродты күшейтілген тіркелімдерді тіркеу кезінде біріктіріп, осы біріккен электродтар мен белсенді электродтар арасындағы потенциалдар айырмасы тіркеледі. Мысалы, aVR кезінде оң қолға байланған электрод белсенді болып табылады, ол aVL кезінде- сол қолға, aVFкезінде- сол аяққа байланған электрод белсенді болып табылады. Вильсон кеудеде 6 тіркелімді тіркеуді ұсынды. Үш стандартты тіркелімдегі тістер шамалаларының өзара қатынасын Эйтховен тағайындаған. Ол II - ші стандартты тіркелімде тіркелген жүректің электр қозғаушы күшінің I- ші және III- ші тіркелімдердегі электр қозғаушы күштерінің қосындысына тең болатындығын анықтаған. Тістердің биіктігі ЭҚК-ң көрінісін (мәнін) анықтайды, сондықтан II- ші тіркелімнің тістері өзінің шамалары бойынша I - ші және III- ші тіркелімдердегі тістердің алгебралық қосындысына тең.
Екінші электрод ретінде екі қолға және сол аяққа орнатылған бірге қосылған үш электрод алынады. Осы кезде ЭКГ түрі кеуде электроды орналасқан бөліктегі электрлік өзгерістерді ғана айқындайды. Аяқ-қолдарға (үшеуіне) орнатылған біріккен электрод индифферентті болып табылады , немесе нөлдік, себебі оның потенциалы бүкіл жүрек циклі бойы өзгермейді. Осындай электрокардиографиялық тіркелімдер униполярлы немесе бірполюсті деп аталады. Осы тіркелімдер V латын (V1, V2 және т. б.) әрпімен белгіленеді.ЭКГ-ны талдау кезінде тістердің амплитудасы мВ (mV)-пен анықталады, олардың өту уақытын, сегменттердің ұзақтылын секундпен өлшейді. Сегмент дегеніміз көрші тістер мен белгілі бір тіс пен оған іргелес сегменті бар интервалдар арасындағы изопотенциалды сызықтың бөлігі.

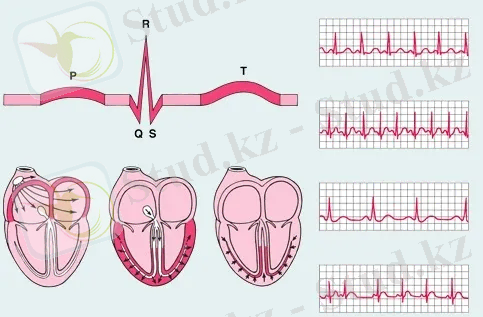

ЭКГ- ң қалыптасуы (оның тістері мен интервалдарының) жүректе қозудың таралуын және осы үрдісті білдіреді. Қозатын жүйенің бөліктері арасында потенциалдар айырмасы болған кезде, яғни жүйенің қандай да бір бөлігі қозып, екіншісі қозбаса, тістер пайда болып, дамиды. Изопотенциалды сызық қозатын жүйеде потенциалдар айырмасы болмаса, яғни барлық жүйе қозбаса немесе керісінше қозса, пайда болады. Тіркелген ЭКГ жүрекше мен қарынша жиырылғыш миокардының тізбектелген қозумен қамтылуын білдіреді. Р тісі жүрекшелердің қозуға ұшырағынын білдіреді және жүрекше тісі деген атқа ие болды. Әрі қарай қозу жүрекше-қарынша түйіншегі арқылы таралып, қарыншалардың өткізгіштік жүйесі арқылы таралады. Осы кезде электрокардиограф изопотенциалды сызықты тіркейді (екі жүрекше толығымен қозған, екі қарынша әлі қозбаған, ал қарыншалардың өткізгіштік жүйесі арқылы қозудың таралуы электрокардиографпен сезілмейді ( ол ЭКГ-ғы PQ сегменті).
Жүрекшелерде қозу көбінесе жиырылғыш миокард бойымен көшкін түрінде синусты - жүрекше бөлігінен жүрекше- қарынша бөлігіне қарай тарайды. Жүрекше ішіндегі арнайы шоғырлар арқылы қозудың таралу жылдамдығы жүрекшенің жиырылғыш миокарды арқылы қозудың таралу жылдамдығына шамамен тең болғанда қалыпты болады, сондықтан жүрекшелердің қозумен қамтылуы көпфазалы Р тісімен кесінделеді.
Қарыншалардың қозумен қамтылуы қозудың өткізгіштік жүйенің элементтерінен жиырылғыш миокардқа берілуі арқылы жүзеге асырылады, бұл қарыншалардың қозумен қамтылуын айқындайтын QRS жиынтығының сипатының күрделілігін білдіреді. Осы кезде Q тісі жүректің төбесінің қозғанын, оң емізікше бұлшықетінің, қарыншалардың ішкі бетінің қозғанын білдіреді. R тісі - жүрек түбінің және қарыншалардың сыртқы бетінің қозғанын білдіреді.
Қарыншалар миокардының қозумен толық қамтылу үрдісі S тісінің қалыптасуы аяқталғанда аяқталады. Енді екі қарынша да қозып, ST сегменті қарыншалардың өткізгіштік жүйесінде потенциалдар айырмасының жоқтығы салдарынан изопотенциалды сызықта болады.
Т тісі реполяризация үрдісін көрсетеді, яғни миокард жасушаларының қалыпты мембраналық потенциалының қайта орнауын білдіреді. Осы үрдістер әр жасушада қатаң синхронды пайда болмайды. Осының салдарынан миокардтың әлі деполяризацияланған бөліктері ( яғни теріс заряды бар) мен өзінің оң зарядын қалпына келтірген миокард бөліктері арасында потенциалдар айырмасы болады. Осы потенциалдар айырмасы Т тісі түрінде тіркеледі. Осы тіс ЭКГ-ң ең өзгермелі бөлігі. Т тісі мен келесі Р тісі арасындағы изопотенциалды сызық ... жалғасы
