Тас блоктарын өндіру технологиясы
Қазақстан Республикасының ғылым және жоғары білім министрлігі Ш.Уалиханов атындағы Көкшетау университеті КеАҚ
----------------------------------- ----------------------------------- ----------
(Студенттің аты-жөні)
___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ _______________________
(Жобаның тақырыбы)
ДИПЛОМДЫҚ ЖОБА
Білім беру бағдарламасы: 6B07202 - Тау-кен ісі
Көкшетау 2023
Қазақстан Республикасының ғылым және жоғары білім министрлігі Ш.Уалиханов атындағы Көкшетау университеті КеАҚ
ДИПЛОМДЫҚ ЖОБА
тақырыбы: _________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ _______________________
Білім беру бағдарламасы: 6B07202 - Тау-кен ісі
Орындады: ________________ ________________________
Жетекші: ________________ ________________________
Қорғауға жіберілді
Кафедра меңгерушісі: _____________Курманбаева А.С.
Көкшетау 2023
МАЗМҰНЫ
КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..3
1 Геологиялық бөлігі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ...4
1.1 Аудан және кен орны туралы жалпы мәліметтер ... ... ... ... ... ... . ... ... ...4
1.2 Кен орнының геологиялық сипаттамасы ... ... ... ... ... ... ... ... ... ... ... .6
1.3 Мансап шекараларын негіздеу, қорларды есептеу ... ... ... ... ... ... ... ... .14
2 Тарау ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .15
2.1 Табиғи қаптау тастан жасалған блоктардың сапасына қойылатын талаптар15
2.2 Берік жыныстардан табиғи қаптау тастарының блоктарын өндіру ... ... ... 20
2.3 Орташа беріктігі бар жыныстардан табиғи қаптау тастарының блоктарын (монолиттерін) өндіру ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... 36
3 Тау-кен көлік кешенін салу ережесі ... ... ... ... ... ... ... ... ... ... ... ... ... 40
3.1 Кешенді механикаландыру құрылымы ... ... ... ... ... ... ... ... ... ... ... ...40
3.2 Ашық тау-кен жұмыстарында қолданылатын машиналар кластары ... ... ...44
4 Айналмалы-беріліс механизмдерінің конструктивті схемалары ... ... ... ... ..49
4.1 Батырылған пневмоударниктермен соққы-айналмалы бұрғылау станоктары ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..56
4.2 СБШ станогының конструктивтік құрылғысы және діңгегінің мақсаты ... ..60
4.3 Тау-кен машиналарын монтаждау үшін монтаждау алаңын орнату ережесі.63
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .65
Пайдаланылған әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... 66
КІРІСПЕ
Қаптау плиталарын, сәулет-құрылыс бұйымдарын және басқа материалдарды өндіруге арналған табиғи қаптау тастан жасалған блоктарға қойылатын техникалық талаптар ГОСТ 9479-84 арқылы анықталады. Осы стандарттың талаптарына сәйкес карьерлерде өндірілетін тастан жасалған блоктар: ұзындығымен, енімен, биіктігімен, пішінімен және көлемімен; бетінің сапасымен; жыныстың физикалық-механикалық қасиеттерімен; жыныстың құрамы мен шығу тегімен; сәндік қасиеттерімен сипатталуы керек.
Блоктарды өндіруде қолданылатын жабдықтың түріне байланысты соңғылары кесілген (кесу арқылы алынған кемінде төрт беті бар блоктар) және тесілген (тау жыныстарының массивінен қазып алынған блоктар) болып бөлінеді.
Су сіңіргіштігі 0,5% және одан төмен тау жыныстарынан жасалған блоктарға және ішкі қаптауға арналған қаптау материалдарын өндіру үшін пайдаланылатын блоктарға аязға төзімділік бойынша талаптар қойылмайды.
Топырақпен жанасатын конструкцияларда қолданылатын қаптау материалдарын (жертөлелер, парапеттер және т.б.) өндіру үшін атқылаған тау жыныстарынан жасалған блоктардың жарамдылығын тұтынушы натрий сульфаты ерітіндісіндегі үлгілерді сынау арқылы қосымша бағалайды (үлгілер массасының жоғалуы 10 сынақ циклынан кейін 5% - дан аспауы тиіс).
Көмір, кен және басқа да пайдалы қазбаларды игеруден айырмашылығы, табиғи беткі тас блоктарын өндіру бойынша кен орындарын игеру тау-кен өнеркәсібі кәсіпорындарының арнайы тобына блоктарды өндіру бойынша карьерлерді бөлуге мүмкіндік беретін бірқатар ерекшеліктерімен сипатталады. Әдетте, бұл кен орындарында қолайлы тау-кен геологиялық жағдайлары бар (аршылған жыныстардың қуаты шамалы), сондықтан олар ашық түрде игеріледі. Бұл жұмыста беткі тасты өндіру кезінде бұрғылау процесі қарастырылады.
1 Геологиялық бөлігі
1.1 Аудан және кен орны туралы жалпы мәліметтер
Әкімшілік жағынан Урожайное 1 кен орны Қазақстан Республикасының Солтүстік Қазақстан облысының Айыртау ауданында аудан орталығы мен Саумалкөл кентінің теміржол станциясынан оңтүстік-шығысқа қарай 25 км жерде орналасқан (1-сурет).

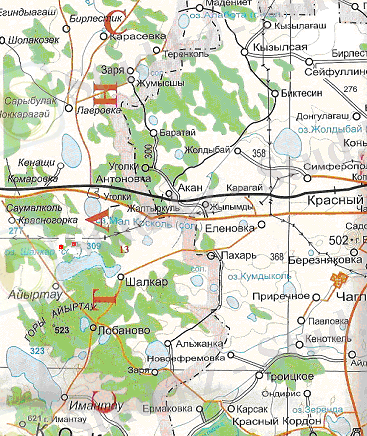

Сурет 1. Кен орнының шолу картасы.
Масштаб 1: 1 000 000
- жемісті қаптайтын тас кен орны
Кен орнының ауданы қолайлы көлік жағдайымен сипатталады. Байланыс жолдары Петропавл қаласы мен Көкшетау қаласын аудан орталықтарымен және басқа да ірі елді мекендермен байланыстыратын асфальт жолдар, сондай-ақ жаңбыр мен қар еру кезеңінде өтуі қиын көптеген қара жолдар болып табылады.
Аудан аумағының солтүстік бөлігінде ендік бағытта Көкшетау - Володарское - Қостанай теміржол магистралі өтеді. Экономикада жетекші рөл ауыл шаруашылығына тиесілі.
Ауданда электр беру желілерінің желісі дамыған: №1 учаскеден оңтүстікке қарай 4 км-де ЭБЖ - 10 кВ, солтүстігінде 2.5 км-де-ЭБЖ 1150 кВ өтеді.
Жер бедері
Геоморфологиялық тұрғыдан Жұмыс ауданы 60-80 м биіктікке көтерілетін жекелеген жұмсақ төбешіктері бар денудациялық жазық болып табылатын Орталық Қазақстан ұсақ шоқыларының су бөлетін аймағын алып жатыр.
Көл ендігінің оңтүстігінде. Шалқар жазық рельефі ең жоғары белгісі 661 м (Имантау қ.) Көкшетау су бөлетін жотасының толқынды бетімен күрделенген.
Холмогорияның салыстырмалы асып кетуі 400-600 м-ге жетеді.төбелер көбінесе матрац тәрізді жеке жыныстардан тұрады. Төбелер аңғарлармен немесе шұңқырлармен бөлінген, олардың түбінде көлдер тұщы (көл. Имантау) және тұзды (оз. Шалқар, көл. Құндызкөл, көл. Ақ).Өзен саласы - Саласы болмайды, өзен алабы-Ертіске қосылу құйылысына дейінгі (Жоғарғы) Обь тармағының су алаптары, өзен алабы-Ертіске қосылу құйылысына дейінгі (Жоғарғы) Обь.
Рельефтің шектелуі Климаттық айырмашылықтардың өте жақын қашықтықта өзгеруіне әкеледі.
Аэрация аймағының тау жыныстарының жақсы сүзу қасиеттері және жауын-шашынның көп мөлшері жер асты ағынының пайда болуына қолайлы жағдай жасайды.
Гидрография
Бұл аймақ су алабынан бастау алатын көптеген өзендермен және көлдермен (әсіресе солтүстік бөлігінде) негізінен тұзды.
Аумақ арқылы өтетін ең ірі өзендер-Чаглинка өзені және Есіл өзенінің бассейніне жататын Бабық-Бурлук, Иман-Бурлук өзендері.
Чаглинка өзені, экономикалық жағынан ең маңыздысы, Жиланда мен Зеренді тауларындағы ұсақ шоқылардың арасынан бастау алады, бірқатар салаларды (негізгі - Ащыөзен және Терсбутак өзендері) алады.Өзендердің беткейлері биіктігі 3-тен 30-40 м-ге дейін, көбінесе бөренелер мен сайлармен бөлінеді. Өзендердің су тасқыны әдетте қатты және 20-40 күнге созылады. Қыс мезгілінде өзендер, жекелеген қалақтарды және жер асты сулары шығатын жерлерді қоспағанда, түбіне дейін қатып қалады.Өзендерді тамақтандыру негізінен қар шөгінділері мен жер асты суларының есебінен жүзеге асырылады.
Негізінен ауданның солтүстік және орталық бөлігінде, негізінен тектоникалық шыққан көлдер. Бұл көлдерге тән-олардың теңіз деңгейінен жоғары орналасуы: көл. Имантау-323 м; көл. Шалқар - 309 М.
Көлдердің ішіндегі ең үлкені-тұщы көл, мантау және тұзды көлдер, Шалқар және Саумалкөл. Көлдердің ені орта есеппен 3,2-5,5 км, Ұзындығы 13,1-11,6 км, орташа тереңдігі 5,7-8,0 м.
Көлде көп су жылдары. Имантау көлден су ағыны байқалады. Байсары және Чебачье. Аталған көлдерге бірқатар ұсақ су ағындары құяды. Көлдердің ағыны жоқ. Көлдердің ағынсыздығы және олардың су бетінен үлкен булану (жылына 700-740 мм) жаздың соңына қарай судың минералдануының жоғарылауына ықпал етеді.Көл суы мал суаруға және шаруашылық қажеттіліктерге пайдаланылады.
Климаты
Аудан температураның айтарлықтай маусымдық және тәуліктік ауытқуларымен, жауын-шашынның аздығымен, құрғақ ауамен, жиі және қатты соққан, құрғақ желмен күрт континентальды климатпен сипатталады.
Жауын - шашынның орташа жылдық мөлшері-37,7 мм, ал оның ең үлкен орташа жылдық мөлшері (83,7 мм-ге дейін) шілде айында, ең азы (10,7 мм) Ақпанда болады.
Жауын-шашынның жылдық, айлық және тәуліктік көрсеткіштері өте өзгермелі, қысқа мерзімді жаңбыр кезінде олардың саны 146,5 мм-ге жетеді. қыс мезгіліндегі жауын-шашын мөлшері, үнемі жел соғып тұрады, орташа есеппен 20 см-ден аспайтын қар жамылғысының қалыңдығына әсер етеді.
Жаз қысқа, орташа ыстық, қысы суық, үнемі жел соғады. Ең ыстық айлар - маусым-шілде - 17,2 -29,1С0 , ең суық - қаңтар-ақпан - (-16,8-15,5 С0).Желтоқсан-қаңтар айларында ең төменгі температура-45С0 жетеді.Температураның айтарлықтай көтерілуі наурыздың аяғында - сәуірдің басында болады. Аязсыз кезең мамырдың ортасынан басталып, қыркүйектің аяғы мен қазан айының басына дейін созылады.
Ауаның абсолютті ылғалдылығы температураға тікелей байланысты. Салыстырмалы ылғалдылықтың жылдық жүрісі температура мен абсолютті ылғалдылықтың жылдық өтуіне кері болады. Оның ең үлкен мөлшері қыс айларында байқалады - 73 - 79%, жазда ең азы - 55-66%, соңғысы жаздың жылдың ең құрғақ мезгілі екенін көрсетеді.
Ауданның тән климаттық ерекшелігі-негізінен оңтүстік-батыс бағыттағы үздіксіз соққан желдер. С
бұл бағыт 20-25 мс жылдамдыққа жететін максималды күштің желдерімен сәйкес келеді. Қыста бұл желдер қатты қарлы боранды, көктем мен жазда құрғақ ауаны тудырады. Жазда желдің бағыты жиі өзгереді, олардың күші айтарлықтай төмендейді. Көпжылдық деректер бойынша орташа жылдық жылдамдық 4,1-5,6 мсек шегінде ауытқиды.
Жер асты суларының, әсіресе Сулы горизонттар мен кешендердің бетінен алғашқы қорлардың толықтырылуы күзгі-қысқы кезеңде орын алады. Топырақ бетінен буланудың едәуір артуына байланысты жазғы жауын-шашын негізінен булану мен транспирацияға жұмсалады.
Топырақ-өсімдік әлемі
Метеорологиялық геологиялық, гидрогеологиялық жағдайлардың әртүрлі үйлесімі зерттелген аумаққа тән және табиғи топырақ комбинацияларының пайда болуын анықтайды.
Топырақ-ботаникалық жағдайларға сәйкес аудан екі табиғи аймаққа бөлінеді: дала және орманды-дала, оның ішінде таулы-шоқылы аймақты бөлуге болады.
Дала аймағы қарастырылып отырған аумақта басым, орманды дала ауданның солтүстік бөлігінде орналасқан. Таулы-төбелік аймақ жапырақтың оңтүстік-батыс бөлігін және ішінара орталық-шығыс бөлігін алып жатыр.
Топырақ түзетін жыныстар көбінесе қоңыр, ауыр және лесс тәрізді саздақтар болып табылады; таулы аймақтарда олар қиыршық тасты және борпылдақ ауа райының өнімдері ретінде қызмет етеді. Көлдер мен өзен аңғарларында аллювиалды шөгінділерде топырақ дамиды.
Дала аймағының топырақ қабаты әртүрлі шөпті дәнді өсімдіктері бар орташа гумусты қара топырақтармен сипатталады.
Таулы-таулы аймақта гумусы аз қара топырақтар басым. Шоқылардың Солтүстік беткейлерін Көктерек араласқан қарағай-қайың ормандары алып жатыр. Қарапайым қара топырақтар, төбелер мен үйінділерде дамыған. . [2]
1.2 Кен орнының геологиялық сипаттамасы
Стратиграфия
Кембрий алдындағы құрылымдар
N-42-ХХVII парағының аумағындағы Кембрий алдындағы түзілімдер Зеренді, Бурабай, ақдым және Ерментау серияларының метаморфтық жыныстарының күрделі кешенімен ұсынылған. Олар жапырақтың Солтүстік және орталық бөліктерінде кең таралған, онда олар бірнеше күрделі құрылымдарды құрайды.
Архей тобы
Зеренді сериясы
Берлік свита (ARbs) озшалқар және өз ауданында дамыған.Барчинский, оңтүстік бөлігінде-заболотное кентінің маңында, бұл свитаның шағын шығуы Имантау және Құспек көлдерінің оңтүстігінде тіркелген.
Қабаттар Слюда тақтатастарымен, ауыспалы амфиболиттермен және эклогиттермен ұсынылған, қабаттардың қуаты алғашқы ондаған, кейде жүздеген метрге жетеді. Жеке линзалар мен қабаттар түрінде плагиоклаз - пироксен жыныстары мен мәрмәр кездеседі. Слюда тақтатастары көбінесе дала шпаты материалымен байытылып, гнейстер мен мигматиттерге ауысады.
Берлік формациясының қуаты 1000 м-ден асады.
Жолдыбай свиті (ARgl). Бұл формацияның тұқымдары кең таралмайды және көл аймағында ашылады. Барчинский, Ленинский кентінің 2 км-де шағын аумақ (шамамен 4 км2) көлдің оңтүстігінде орналасқан. Құмдыкөл Сол көлдің батысында бұрғыланған ұңғымада ашылады. Свита Слюда тақтатастарынан тұрады, олар кварцты Жолдыбай формациясымен эклогиттер мен амфиболиттермен кезектеседі; гнейстер кездеседі. Жолдыбай свитасының қуаты 1100 м.
Дәулет формациясы (ARdl) көлдің оңтүстік жағалауында ашылады. Байсары, көлдің оңтүстігінде. Барчинский, Цуриковка кентінің шығысында және Новоникольское кентінің ССВ ұңғымаларында кездеседі. Бұл формация мәрмәр және плагиоклаз - пироксен жыныстарының қабаттары бар Слюда тақтатастарымен ұсынылған; кейбір жерлерде гнейстер кездеседі. Айналымның қуаты шамамен 1000 м.
Уялинская свита (ARul). Зеренді сериясының тұқымдарының ішінде ең көп тарағаны-негізінен сипатталған аумақтың солтүстік жартысында дамыған уялин архейінің жыныстары.
Уялин формациясы кварциттермен, амфиболиттермен және гнейстермен қабаттасқан ұсақ түйіршікті және микро түйіршікті Слюда тақтатастарымен ұсынылған. Свиттің қуаты 2100 м.
Протерозой тобы
Төменгі протерозой.
Бурабай сериясы
Слюда тақтатастарымен, кварциттер, амфиболиттер және порфироидтар қабаттары бар гнейстермен ұсынылған куспек формациясы(PR1ks) көлдің оңтүстігінде және оңтүстік-шығысында дамыған. Куспек.Айналымның қуаты 1500 м жетеді.
Efimovskaya sweet (PR1 ef). Бұл формацияның тұқымдары ленинскийдің солтүстік-батысында орналасқан. Свита жасыл тасты (серицит-хлорит, хлорит-мусковит) тақтатастармен ұсынылған, олардың арасында кварциттердің сирек қабаттары орналасқан. Қуаты 100 м.
Кварциттер мен серицит-кварц тақтатастарымен бүктелген Көкшетау свиті (pr1kk) аудан аумағының солтүстік жартысында ашылады. Қуаты 1700-1900м.
Орташа протерозой.
Ақдымск сериясы
Андреевская свита (PR2an). Бұл формацияның тұқымдары обнаженные ЮЗ оз. Саумалкөл. Свита АҚ және сұр түсті кварцито-құмтастар мен кварциттерден тұрады. Кварциттер арасында серицит сорттары аз мөлшерде кездеседі. Айналымның қуаты 1000-1200 М.
Жоғарғы протерозой
Рентментаускаясерия (PR3er).
Бұл серияның түзілімдері тек аумақтың СБ бөлігінде, Володарское ауылының батысында дамыған, онда олар бөлінген шығулар жасайды және ұңғымалармен ашылады. Қалыңдықтың құрылымында микрокварциттер мен яшмалар маңызды рөл атқарады. Олардың арасында қабаттар түрінде жасыл-қара базальт порфириттері мен андезит порфириттері кездеседі. Туфо құмтастары мен алевролиттер сирек кездеседі.Қалыңдығы 1000 м.
Палеозой тобы
Кембрий жүйесі
Төменгі бөлімі
Бощекул формациясы (G1 bk). Шөгінділер ауданның оңтүстік бөлігінде (Қарасу және Ақсоран өзендерінің бассейндері) жеке шағын учаскелер түрінде дамыған. Аумақтың солтүстік жартысында олар тек көлдің оңтүстік-шығыс жағалауын құрайды. Шалқар және шығыс жақтауына жақын шағын шығулар құрайды. Бұл формация алевролиттердің, құмтастардың, кремний тақтатастарының, спилиттердің, конгломераттардың сирек қабаттарымен базальт және дацит порфирлерімен ұсынылған. Айналымның қуаты 1800 м.
Мезо-кайнозой ауа-райының қабығы
Күндізгі бетке сирек қарайтын және ұңғымалардан зерттелген ауа-райының қабығы аз аумақты алады; оның максималды қуаты парақтың оңтүстік жартысында бекітілген. Төменгі бөлікте жоғары қарай тау жыныстары, содан кейін жарылған қиыршық тасты және каолинденген бастапқы жыныстар дәйекті түрде ауыстырылады. Әдеттегіден жоғары-аналық жыныстардың құрылымы сақталған саздар. Кварц қосындылары бар дақты құрылымсыз саздар кесіндімен тәжделеді.
Ауа-райының қабығының қуаты 1-ден 40 м-ге дейін, ең үлкен қуаттар мен ең толық кесулер жапырақ аумағының оңтүстік және орталық бөліктерінде байқалады.
Кайнозой тобы
Төрт бөлімнің әр түрлі фацияларымен ұсынылған төрттік кезеңдегі тұқымдар ең үлкен дамуды пайдаланады.
Палеоген жүйесі
Жоғарғы олигоцен
Чаграй формациясы (P3cr) жапырақтың солтүстік бөлігінде ғана таралған. Формацияның құрамында сары, ақ, сирень жұқа жолақты саздар басым. Олардың арасында линзалар мен қабаттар түрінде жұқа кварц құмдары мен алевриттер жатыр. Айналымның қуаты 26 м жетеді.
Неоген жүйесі
Төменгі және орта миоцен
Арал формациясы (Ni1-2 ar). Аудан аумағының шегінде Арал формациясының жыныстары Айртау және Арық-Балық кенттерінің батысындағы ежелгі төбеаралық ойпаттардың түбіндегі ұңғымалармен ашылды.Свита гипс, карбонатты байланыстар және темір-марганец бұршақтары бар жасыл-сұр саздардан тұрады. Көбінесе кесудің түбімен шектесетін қабаттар түрінде салат жасыл, кейде қоңыр түсті ұсақ түйіршікті кварц құмдары кездеседі.Арал формациясы барлық жерде ауа-райының дамыған қабығының бетінде жатыр және төменгі төрттік шөгінділермен, әдетте түбінде құмдармен, сондай - ақ орташа миоцен-плиоцен жасындағы саздармен қабаттасады. Айналымның қуаты 9-23 м аралығында.
Орташа миоцен-плиоцен (N1-2 pv)
Орта миоцен-плиоцен шөгінділерінің дамуының ең үлкен алаңдары Володарское кентінің ауданында, Жиланды кентінің солтүстік-шығысында, сондай-ақ Арықбалық кентінің солтүстігінде және Айыртау кентінің оңтүстік-батысында орналасқан. Олар, әдетте, төбе аралық ойықтарды толтырады және сирек су бөлетін кеңістіктерді құрайды. Қалыңдығы қызыл-қоңыр, кірпіш-қызыл саздардан тұрады, конгломераттардың сирек ашылмаған қабаттары бар. Балшықтарда әдетте карбонатты және Гипсті байланыстар, сондай-ақ темір-марганец бұршақтары болады.Сипатталған шөгінділер көбінесе ауа райының қабығының бұлыңғыр бетінде және Арал формациясының саздарында болады. Олар төменгі төрттік шөгінділермен қабаттасады, көбінесе түбінде құмдар болады. Су айдындарындағы орташа миоцен-плиоценнің шөгінділерінің қуаты тұрақты емес және аз, бірақ депрессияда ол 13,5-тен 53 м-ге дейін өзгереді.
Төрттік жүйе
Төменгі ширек шөгінділер (Qt) шоқ аралық төмендеулер мен су бөлетін кеңістіктерді құрайды. Төбе аралық ойпаттарда олар көл сұр және қара саздармен, карбонатты байланыстармен және темір-марганец бұршақтарымен, қуаттылығы 0,1-0,3 м ашық сұр, сирек тот басқан қоңыр қиыршық тасты құмдармен ұсынылған. Шөгінділердің қуаты өзгермелі және 52 м-ге жетеді.кең таралған бөлінетін шөгінділер бойынша ашық қоңыр саздақтар байқалады, көбінесе карбонатты байланыстар және жартылай илектелген кварц сынықтары, сирек дала шпаты. Қара қоңыр саздар, ашық қоңыр құмды саздар, сазды құмдар, ағаш ағаштары бар. Е. В. Шанцердің айтуынша, бұл шөгінділер көл, көл-аллювиалды және делювиалды - пролювиалды шығу тегі бар. Алайда, алаңда басым Даму делювиалды-пролювиалды шөгінділерге ие.
Орта-жоғарғы төрттік шөгінділер. (QII-III). Делювиалды-пролювиалды шөгінділер аңғарлар мен олардың беткейлерінде дамиды, олардан су айдындарына салыстырмалы түрде тар жолақ тәрізді жолақтар көтеріледі. Рельефте бұл шөгінділер сутектік төменгі төрттік шөгінділерден және аллювиалды және көл-аллювиалды орта-жоғарғы төрттік шөгінділерден әрдайым айқын иілу арқылы бөлінбейтін көлбеу беттерді құрайды. Шөгінділер карбонатты байланыстары бар саздақтармен, сондай-ақ құмды және қиыршық тасты қоспалармен ұсынылған. Қалыңдығы 27 м жетеді.
Аллювиалды шөгінділер өзендердің бірінші және екінші Жайылма террасаларын құрайды. Олар карбонатты конгломераттары бар саздақтармен ұсынылған, құмды құм төменгі жағында ұсақ малечный конгломератқа ауысады. Шөгінділердің қуаты 33 м жетеді.
Көл-аллювиалды шөгінділер ежелгі көл бассейндері мен эрозиялық шұңқырларда кең таралған. Олар сұр-сары жұқа құмдармен, Қоңыр Майлы саздармен және кесудің жоғарғы жағында ашық қоңыр саздақтармен ұсынылған. Қуаты 19,1 м жетеді.
Жоғарғы төрттік-қазіргі шөгінділер (QIII-IV)көптеген заманауи көлдердің ойпаттарының түбін, жағажайлары мен террасаларын құрайды. Кейбір жағдайларда көл шөгінділерін кесу қиыршық құмды саздардан, басқаларында қиыршық тастар мен құмдардан басталады, олардың үстінде балшық саздар, құм қабаттары бар құмды саздар, көбінесе түбіндегі жыныстардың өткір бұрышты қоқыстары бар. Әдетте карбонатты байланыстары бар саздақтар кесіледі.
Тектоника
Кен орнының ауданы Көкшетау орта массивінің батыс бөлігінде Көкшетау көтерілісі мен Батыс Көкшетау иілісі артикуляциясы саласында орналасқан. Көкшетау көтерілісінің құрылымында бірінші ретті екі ірі шоғырландырылған блок - өскен-Азат иілісімен бөлінген Заградовский және Зеренді бөлінеді, олар өз кезегінде екінші және үшінші ретті кіші блоктарға бөлінеді, олар ішкі блоктық иілістермен бөлінеді, олардың кеңістіктік жағдайы ірі жарылғыш бұзылулардың даму аймақтарымен бақыланады. Шоғырландырылған блоктардың негізгі құрылымдық элементтері гранит-гнейс күмбездері болып табылады, олардың орталық бөлігі силур және төменгі орта девондық гранитоидтардың батолит тәрізді интрузивті массивтерінен тұрады. Блокішілік ауытқулар негізінен рифей мен вендтің метаморфталған шөгінділерінен тұрады.
Тектоникалық құрылымда екі құрылымдық қабатты ажыратуға болады: жауын-шашынның өте күшті сериясының жинақталуымен және деформацияның күрделі көріністерімен сипатталатын төменгі құрылымдық қабат, негізінен дислокациялық сипатта және жоғарғы құрылымдық қабат, аумақтың ұзақ әсер етуімен сипатталады және платформалық кайнозой шөгінділерімен бүктелген.
Төменгі құрылымдық қабат.
Төменгі құрылымдық қабаттың Кембрий алдындағы қатпарлары қанаттарында тік құлау бұрыштары бар сызықтық қатпарлармен сипатталады (60-800), әдетте бірнеше ретті қатпарлар болады. Кембрий шөгінділері қанаттарында 40-500, сирек 800-ге дейін түсу бұрыштары бар брахиформды, кейде ұзартылған қатпарларды құрайды.
Төменгі құрылымдық қабатта архей жыныстарымен (Цуриков синклинальды аймағы), төменгі протерозой және архей жыныстарымен (Златогорск , Ренов синклинальды аймақтары және Ефремов антиклинальды аймағы), жоғарғы , орта және төменгі протерозой жыныстарымен бүктелген аймақтар ерекшеленеді.
Цуриковскаясинклин аймағы аумақтың оңтүстік-шығыс бөлігінде орналасқан және уялин формациясының (ядрода) және Дәулет және берлікская формациясының қанаттарында орналасқан. Барлық жағынан бұл құрылым гранитоидтармен қоршалған және оның оңтүстігіндегі аз ғана бөлігі Кембрий шөгінділерімен жабылған. Бұл аймақтағы қатпарлардың кеңеюі солтүстік-батысқа қарай ауытқуымен суб-ендік болып табылады.
Златогорск синклинальды аймағы сипатталған аумақтың батыс бөлігінде орналасқан. Аймақтың кеңеюі ендік болып табылады. Бұл құрылымның өзегі төменгі протерозой жыныстарынан, қанаттары архей жыныстарынан тұрады. Зерттелген аумақтың шегіне гранитоидтармен ішінара жойылған осы аймақтың шығыс жабылуы ғана кіреді, оған негізгі және ультрамафикалық жыныстардың Златогорск массиві орайластырылған.
Ренов синклинальды аймағы аумақтың солтүстік-шығыс бөлігінде орналасқан. Оның ядросы төменгі протерозойдың Көкшетау формациясының жыныстарынан, қанаттары архей жыныстарынан тұрады. Батыс сүңгуінде төменгі протерозойдың Ефимов формациясының тұқымдары пайда болады. Синклинальды аймақ Көкшетау ақаулар аймағының батыс жалғасында орналасқан және сатылы бұзылулар жүйесін құрайтын үзілістермен созылу бойымен бөлінген. Бұл құрылымның Батыс тұйықталуы да белгісіз, өйткені ол солтүстік-шығыс кеңеюінің бұзылуымен кесіледі.
Ефремов антиклинальды аймағы батыс бөлігінде оңтүстік-батысқа қарай кеңейеді. Бұл құрылымның ілмегінің айтарлықтай бұзылуы тән. Батыс бөлігінде ядро Дәулет жыныстарынан, ал қанаттары-уялин архейінің жыныстарынан тұрады. Иілу кезінде, созылу суб-ендікке өзгерген кезде, топса батып кетеді және ядрода алдымен ефимовская, содан кейін төменгі протерозойдың Көкшетау формациясы пайда болады. Құрылымның шығыс бөлігінде топса қайтадан көтеріледі. Мұндағы Ядро уялинская, архей свитасы, қанаттар-төменгі протерозойдың Көкшетау свитасы жыныстарынан тұрады. Володар синклинальды аймағы Шығыс-Солтүстік-Шығыс кеңеюі ауданның солтүстік бөлігінде орналасқан. Аймақтың батыс, ең қисық бөлігінде ядрода орта протерозойдың жоғарғы протерозой формациясының жыныстары дамыған. Әрі қарай шығысқа қарай уялин формациясының жыныстары жер бетіне шығады. Одан әрі шығысқа қарай володарлық антиклинальды құрылымның көп бөлігі гранитоидтармен жойылады. Төменгі протерозойдың Көкшетау және Ефимов қанаттарынан тұратын Оңтүстік қанатының фрагменттері ғана сақталған.
Куспек синклинальды аймағы, аумақтың оңтүстік-батыс бөлігінде орналасқан және батыс-солтүстік-батыс кеңеюіне ие. Оның солтүстік қанаты мен ядросының батыс бөлігі гранитоидтармен жойылады. Ядроның ең батырылған бөлігі (шығыста) Кембрий жыныстарынан тұрады, батыс жартысында төменгі протерозойдың куспек формациясының жыныстары пайда болады. Байқалған Оңтүстік Қанат архей жыныстарынан тұрады. Жалпы, зерттелген территориядағы бүктелген құрылымдардың оңтүстік-батысқа қарай ауытқуы бар солтүстік бөлігінде, солтүстік-шығыстың оңтүстік бөлігінде суб-ендік кеңеюі бар екені анық.
Көлденең немесе сәл көлбеу, Солтүстік құрылымдық қабатқа жатқызылған платформалық қақпақ неоген және төрттік эрозия желісімен пайда болу жағдайлары мен қалыптасу жағдайларымен сипатталады.
Бұзушылықтардың ішінде төрт жүйе бар:
1.Ендік алшақтықтар. 2. Субмеридиондық үзілістер. 3. Солтүстік-шығыс үзілістер. 4. Солтүстік-батыс үзілістер.
Ауданның солтүстік-шығыс бөлігіндегі, Ленинский кентінің батысындағы ендік бұзушылықтар Көкшетау мен заборов ақаулар аймақтарының бірігуін құрайды, одан әрі батысқа қарай Шалқар массиві мен Орловка кентіне және ,мүмкін, Злотогорка ауылына дейін жалғасады. Ауданның оңтүстік бөлігінде бұл жүйеге жатады алшақтық ол көлдің шығыс жағалауында байқалады.Шалқар, онда гнейстер амфиболиттер милонитизацияланған. Олардағы тақтатас 30-600 бұрыштары бар оңтүстік-оңтүстік-шығысқа қарай құлайды. Филлониттер қара түсті жыныстармен және брекчиялармен бірге кездеседі.
Бұл олқылықтардың жаңаруымен Шалқар, Златогорск, Цуриковский және басқа да ультрамафикалық және негізгі жыныстардың енгізілуі байланысты болуы мүмкін. Бұл олқылықтар кейінірек жаңарып, Зеренді массивінің граниттерінің милонитизациясы мен окварцизациясын тудырды.
Гранитоидтар арасында окварцтелген жыныстар түрінде айқын көрінетін субмеридиондық бұзылулар негізінен оңтүстік бөлігінде 45-650 бұрыштарда батыс немесе шығыс құлайды. Бұл бұзушылықтар солтүстік-шығыс кеңеюінің үзілуіне байланысты болуы мүмкін. Мұны біріншісінің салыстырмалы түрде қысқа ұзындығы, олардың бойындағы қарқынды минералдану, көбінесе азимутқа қарама-қарсы және қанаттардың салыстырмалы түрде аз қозғалыстарымен салыстырмалы түрде жұмсақ құлау айтады.
Солтүстік-Шығыс кеңеюінің ең үлкен үзілістерін Чаглинки және Сапи-Узек өзендерінің аңғарлары пайдаланады. Бірінші бұзушылық ақсуран қаласының оңтүстік-батыс беткейінде кинолап кордонында және Жиланды шоқыларының батыс беткейінде милонитизация, ағарту және окварцизация арқылы көрінеді.
Солтүстік-батыс кеңеюінің үзілістеріне көлдің шығысындағы болжамды ақау жатады.П. Н. Булуктың оңтүстік-шығысында кварц тамырлары ретінде көрінетін куспек және сол аймақтағы бірнеше кішігірім алшақтықтар. Бұл олқылықтар куспек формациясы мен Кембрий шөгінділерінің кеңеюімен келіседі. [2]
Кен орнының геологиялық құрылымы
Кен орны Челкар массивінің шегінде орналасқан-негізгі құрамның ірі сараланған интрузивті денесі (габбро, габбро-диориттер, габбро-анортозиттер, габбро-нориттер, анортозиттер, пироксениттер), ені 5-7 км 15 км жақын ендік бағытта созылған.
Массив күрделі ішкі құрылымымен, құрамының өзгергіштігімен, құрамдас жыныстардың құрылымдық және құрылымдық ерекшеліктерімен сипатталады. Массив шегінде геологиялық барлау жұмыстарының нәтижелері бойынша оларды қаптау тасы ретінде пайдалану үшін перспективалы жыныстардан тұратын учаске бөлінді: 1 - учаске-ірі түйіршікті габбро.
1 учаске
3-7 градус көлбеу бұрышы бар төбенің жұмсақ беткейінде орналасқан. Кен орны ірі түйіршікті габброның жер бетіне шығатын Дайк тәрізді денесімен шектеседі. Дене солтүстік-батыс бағытта ұзындығы бойынша 450 м, жолақтың ені 60-70 М. пайдалы қалыңдық күндізгі бетінде кей жерлерде ашылады.
Пайдалы қалыңдық қара-жасыл түсті, массивті құрылымы, ірі түйіршікті (габбро) құрылымы бар габбро массивімен ұсынылған. Тұқым негізгі плагиоклаздан тұрады - 40-50%, пироксен-0-30%, мүйіз - 30-50%. Екіншілік минералдардан цоизит, эпидот, хлорит, серицит байқалады. Акцессор-титаномагнетит-1-2%.
Негізгі жыныстар ашық (дала шпаты) жолақтары мен қараңғы (пироксен-мүйізді) жолақтардың ауысуына байланысты қара - жасыл, дерлік қара, жұқа жолақты құрылымды ұсақ түйіршікті габбромен ұсынылған. Тұқымның құрылымы микрогаббра. Құрамы: негізгі плагиоклаз-40%, пироксен - 20-30%, мүйіз-30-40%, акцессор-титаномагнетит - 1-2%.. [2]
Кен орнындағы жарықшақтарды өлшеу бойынша олардың жазықтықтарының үш жүйесі дамыған.
I жүйе-СЗ созылу СЗ 3100-3300, құлау СВ 600 7 75-900
II жүйе-SV кеңейту-SV 700-900
III жүйе-SV кеңейту-SV 150-300
Ұңғымалар өзегінің құжаттамасының нәтижелері бойынша өзек осіне бұрышта орналасқан келесі жарықтар жүйелері орнатылды:
I жүйе-00-200
II жүйе-300-450
III жүйе-600-800
1.3 Мансап шекараларын негіздеу, қорларды есептеу
Кен орны учаскесінің геологиялық құрылымының ерекшеліктеріне сүйене отырып, қаптау тастарының қорларын есептеу үшін әдістеме қабылданды: 1 учаскеде - тік кесу әдісі. Барлау дәрежесі бойынша барлық қорлар С1 санатына жатқызылған.
Қиылысу параметрлерін есептеуде ұңғымалардың геологиялық құжаттамасының нәтижелері, өзектің шығуының сызықтық параметрлері бойынша тастың блоктылығын бағалау пайдаланылды. Есептеулерге барланған қуаттың кемінде 23 бөлігінде пайдалы қалыңдығын ашатын барлау және карталау ұңғымалары енгізілген. Әрбір ұңғыма үшін пайдалы қалыңдықтың жалпы қуаты, блокты тастың жалпы қуаты және ұңғымадағы блоктардың орташа шығымы есептеледі.
1 учаске
Санау блоктарының өлшемдері көршілес кесулермен шектеледі, олардың арасындағы қашықтық 100 м және ұңғымалардың орташа тереңдігі 30 м дейін.блоктың көлемі призма формуласы бойынша олардың арасындағы қашықтыққа тік кесудің орташа қимасының көбейтіндісі ретінде анықталады. Блоктың көлденең қимасының орташа ауданын есептеу кезінде шектеу және аралық қималар қолданылады. Блок бойынша орташа қима іргелес қосалқы блоктардың 2 орташа арифметикалық мәндерімен анықталады. [2]
Қорларды есептеу нәтижесінде келесі мәліметтер алынды:
1 учаске
- пайдалы тас қоры-563.6 мың м3
- блоктардың орташа шығымы-48,7 = 49%
- блокты тас қорлары - 275.0 мың м3,
оның ішінде:
I топ -26,3 мың м3,
II топ-83,2 мың м3,
III топ -89,2 мың м3,
IV топ-76,3 мың м3.
2 Тарау
2.1 Табиғи қаптау тастан жасалған блоктардың сапасына қойылатын талаптар
Қаптау плиталарын, сәулет-құрылыс бұйымдарын және басқа материалдарды өндіруге арналған табиғи қаптау тастан жасалған блоктарға қойылатын техникалық талаптар ГОСТ 9479-84 арқылы анықталады. Осы стандарттың талаптарына сәйкес карьерлерде өндірілетін тастан жасалған блоктар: ұзындығымен, енімен, биіктігімен, пішінімен және көлемімен; бетінің сапасымен; жыныстың физикалық-механикалық қасиеттерімен; жыныстың құрамы мен шығу тегімен; сәндік қасиеттерімен сипатталуы керек.
Табиғи қапталған тастан жасалған блоктар: тікбұрышты параллелепипедтің пішіні немесе оған жақын; ені мен биіктігі 0,2-ден 2 м-ге дейін және ұзындығы 3,5 м-ге дейін болуы керек. 1.):
Кесте 1
Көрсеткіштің атауы
Топ
1
II
III
IV
V
Блок көлемі, м3
5-тен жоғары
2-ден 5-ке дейін
1-ден 2-ге дейін
0,4-тен 1-ге дейін
0,01-ден 0,4-ке дейін
Блоктарды өндіруде қолданылатын жабдықтың түріне байланысты соңғылары кесілген (кесу арқылы алынған кемінде төрт беті бар блоктар) және тесілген (тау жыныстарының массивінен қазып алынған блоктар) болып бөлінеді.
Блоктардың өлшемдері мен бетінің сапасынан ауытқулар кестеде көрсетілген талаптарды қанағаттандыруы керек. 2.
Стандартты блоктарда ені 0,05 мм-ден аспайтын және екі іргелес бетке таралатын беттердің ең кіші мөлшерінің 13 ұзындығын бұза отырып, тектоникалық шыққан бір Жарықшақтан артық жол берілмейді.
Кесте 2.
Көрсеткіштің атауы
Көрсеткіштің мәні, мм
Топтардың кесілген блоктары
Топтардың сынған блоктары
I -- IV
І-ІІІ
IV
V
Екі іргелес беттің перпендикулярлығынан 1 м бетке ауытқу, артық емес
60
40
100
110
100
200
150
100
100
100
100
100
Блоктарда тектоникалық шығу тегі жарықшақтарынан пайда болған, өңдеу кезінде боялмаған қайталама минералдармен цементтелген тамырлар мен жолақтарға жол беріледі.
Баспалдақтар мен едендерге арналған қаптау материалдарын өндіруде қолданылатын блоктар үшін тозу (гсм2) аспауы керек: 2,2 -- әлсіз механикалық әсерде; 1,5 -- орташа механикалық әсерде және 0,5 -- айтарлықтай және өте маңызды әсерде.
Өндіріске жарамды тау жыныстарының сәндік қасиеттері (геологиялық барлау кезінде анықталады) жылтыратудан кейін түсімен, құрылымымен-өрнегімен, құрылымымен, мөлдірлігімен және шағылысуымен сипатталады.
Блоктың тау жыныстарының физика-механикалық қасиеттері кестеде келтірілген мәндерді қанағаттандыруы керек. 3.
Су сіңіргіштігі 0,5% және одан төмен тау жыныстарынан жасалған блоктарға және ішкі қаптауға арналған қаптау материалдарын өндіру үшін пайдаланылатын блоктарға аязға төзімділік бойынша талаптар қойылмайды.
Топырақпен жанасатын конструкцияларда қолданылатын қаптау материалдарын (жертөлелер, парапеттер және т.б.) өндіру үшін атқылаған тау жыныстарынан жасалған блоктардың жарамдылығын тұтынушы натрий сульфаты ерітіндісіндегі үлгілерді сынау арқылы қосымша бағалайды (үлгілер массасының жоғалуы 10 сынақ циклынан кейін 5% - дан аспауы тиіс).
Блоктарды өндіру үшін пайдаланылатын бастапқы тау жыныстарының құрамы мен шығу тегі туралы петрографиялық сипаттама мыналарды қамтуы тиіс: тау жыныстарының атауы; шығу тегі (генетикалық топ); қаптау материалдарының беріктігі мен декоративтілігіне теріс әсер ететін негізгі жыныс түзуші минералдардың құрамы: сульфидтер (FeS2 пириті, fe1-nS пирротині, n = 0,1 -- 0,2, cufes халькопириті, ZnS сфалериті, PBS галениті), сульфаттар (bas04 бариті, SR целестині[S04], cas04-2h20 гипсі, ангидрит CA[S04), темір гидроксидтерін және ауа райына төзімді емес басқа да қайталама минералдарды (ғимараттар мен құрылыстардың сыртқы қаптамалары мен едендерін дайындауға арналған блоктарды өндіру үшін көрсетілген қосындылары бар тау жыныстарын пайдалану, тек арнайы зерттеулер негізінде ғана рұқсат етіледі); текстуралық және құрылымдық ерекшеліктерін сипаттау; микрокректерді бағалау; ауа райының өзгеруі, қайталама өзгерістердің болуы немесе болмауы туралы деректер; қаттылықтың жоғарылауына байланысты беріктігі төмен жыныстарды өңдеуді қиындататын тау жыныстары мен минералдардың қосылуы туралы деректер (мысалы, әктастардағы шақпақ тасты желвактардың қосылуы), сондай-ақ борпылдақ жыныстар мен минералдар, тау жыныстарын өңдеу кезінде боялған; радиациялық-гигиеналық бағалау.
Тау жыныстарының петрографиялық сипаттамасы кен орындарын геологиялық барлау кезінде анықталады.
Табиғи тастан жасалған блоктарды тек Қаптау материалдары мен сәулет-құрылыс бұйымдарын өндіру үшін пайдалану керек. Тиісті техникалық-экономикалық негіздеме кезінде ГОСТ 6666-81 бойынша IV және V топтардың блоктарынан, ГОСТ 23668-79 бойынша V -- топтардың блоктарынан, сондай-ақ дойбы мен халық тұтынатын түрлі тауарларды дайындауға жол беріледі.
Тау жыныстарынан блоктарды өндіру механикалық, буроклиндік, бұрғылау жарылғыш, термиялық әдістермен немесе аталған әдістердің жиынтығымен, сондай-ақ жарылмайтын деструктивті құралдардың (NRS) көмегімен жүзеге асырылуы мүмкін.
Бұрғылау-жару әдісі кезінде тек лақтыратын жарылғыш заттар мен детонациялайтын шнур (шпурдағы екі жіптен артық емес) қолданылуы тиіс.
Жарылғыш заттардың басқа түрлерін пайдалануға карьердің базалық ұйымға блоктардың шығуы туралы есепті жылына кемінде 2 рет міндетті түрде ұсынуы кезінде стандарттау жөніндегі базалық ұйыммен (Мемстрой тізбесі бойынша) белгіленген мерзімге техникалық-экономикалық негіздеме және келісу кезінде ғана жол беріледі.
Шикізатты кешенді пайдалану кезінде блоктарды өндіруден қалған қалдықтар ГОСТ 24099-80 бойынша табиғи тас негізінде сәндік плиталар, ГОСТ 22856-77 бойынша сәндік қиыршық тастар мен құм, ГОСТ 14050-78 бойынша әктас ұны және басқа мақсаттар үшін қолданылады.
Табиғи қаптау тастан жасалған блоктардың сапасына қойылатын талаптар
Көмір, кен және басқа да пайдалы қазбаларды игеруден айырмашылығы, табиғи беткі тас блоктарын өндіру бойынша кен орындарын игеру тау-кен өнеркәсібі кәсіпорындарының арнайы тобына блоктарды өндіру бойынша карьерлерді бөлуге мүмкіндік беретін бірқатар ерекшеліктерімен сипатталады. Әдетте, бұл кен орындарында қолайлы тау-кен геологиялық жағдайлары бар (аршылған жыныстардың қуаты шамалы), сондықтан олар ашық түрде игеріледі. Сонымен қатар, табиғи қаптау тасының кен орындарын игеру жыныстардың беріктік қасиеттері мен сәндік қасиеттерін сақтауды қамтамасыз етуі керек, бұл оның ерекшеліктерін анықтайды, оларға мыналар жатады:
- карьерлердің шағын өлшемдері жоспарда және тереңдікте;
- жұмсақ аршылған жыныстардың шамалы көлемі және қатты жарылған тозған тау жыныстарының аймақтары;
- массив құрылымында тау жыныстарының беріктік қасиеттерінің тік және жұмсақ жарықтары мен анизотропия жүйелерінің болуында көрінетін белгілі бір заңдылықтың болуы, бұл тау-кен жұмыстарының алдыңғы жағының орналасуын және тастың жеңілдетілген бөліну бағыттарына қатысты жиектердің белгілерін анықтайды;
- қажетті сәндік қасиеттері мен қажетті өлшемдері бар блоктарды өндіруді қамтамасыз ететін тау-кен жұмыстарының айтарлықтай дайындалған резервтік фронтын ұстау қажеттілігі;
- блоктарды массивтен бөлу процесінде тастың табиғи монолиттілігін сақтау,
- әзірленіп жатқан бермалардың шамалы биіктігі;
- тас блоктарын массивтен бөлудің арнайы әдістерін қолдану;
- белгілі бір өлшемдер мен пішіндегі тас блоктарын алу;
- бірегей арнайы қазу-тиеу жабдықтарын қолдануды талап ететін үлкен көлемдегі және массалық тас блоктарын қазу;
- тас блоктарының стандартты өлшемдерінен рұқсат етілген ауытқулардың шамалы мөлшеріне байланысты кеңістіктегі бағытталған ойықты қатаң сақтау;
- ілеспе тау жыныстарын өндіру көлемі көп жағдайда негізгі өндірілетін блоктық өнім санынан асып түседі, бұл шикізатты кешенді пайдалану туралы мәселе туғызады.
Табиғи қаптау тасының кен орындарын игеру кезінде тау жыныстарының әртүрлі физикалық-механикалық қасиеттері, кен орындарының пайда болу шарттары, шикізатқа қойылатын талаптар: карьердің көкжиектерін ашу нұсқалары мен игеру жүйесін; аршу және өндіру жұмыстарын жүргізуге арналған жабдықтар жиынтығын; тау жыныстарын қазуға дайындау тәсілдерін; тау-кен массасын алу, тиеу, тасымалдау және өңдеу құралдарын айқындайды. Табиғи беткі тастан кен орнын игерудің тән ерекшелігі-тастың блоктылығын, декоративтілігін және физика-механикалық қасиеттерін бағалау үшін қажетті пайдалы қазбалардың бастапқы көлемін өндіру үшін пайдаланылатын тәжірибелік Карьер құру.
Табиғи беткі тас кен орындарын игеретін карьерлерді шартты түрде үш түрге бөлуге болады:
- 80-250 МПа қысу беріктігі бар берік жыныстардан блоктарды өндіру бойынша карьерлер, мұнда негізінен бұрғылау және бұрғылау жұмыстары қолданылады;
- 40-150 МПа қысу беріктігі бар орташа беріктігі бар тау жыныстарынан блоктарды өндіру карьерлері, оларда тас кесетін машиналар мен блоктарды өндірудің аралас әдістері қолданылады;
- арнайы тас кесетін машиналар қолданылатын 0,4-40 МПа қысу беріктігі бар беріктігі төмен жыныстардан кесілген қабырға тастарын өндіру карьерлері (6-тарауды қараңыз).
Атқылаған жыныстардан (граниттерден және оларға ұқсас жыныстардан) блоктар өндіру бойынша жұмыс істеп тұрған карьерлердің өнімділігі жылына 2 -- ден 5 мың м3 -- ке дейін, ірі карьерлердің өнімділігі-жылына 10-12 мың м3-ке дейін құрайды. Гранит карьерлеріндегі блоктардың орташа өнімділігі 20-дан 30% - ға дейін, жекелеген кәсіпорындарда 50% немесе одан да көпке жетеді.
Мәрмәр блоктарын өндіру бойынша карьерлердің өнімділігі жылына 2 -- ден 4 мың м3-ке дейін, ірі карьерлердің өнімділігі жылына 10-нан 40 мың м3-ке дейін және одан да көп. Көптеген карьерлер үшін Мәрмәр блоктарының шығымы 15-20% аралығында, жекелеген кәсіпорындарда 30-35% жетеді.
Карьерлерде тау кен жұмыстарын жүргізу технологиясы келесі негізгі операцияларды қамтиды:
а)атқылаған жыныстардан (граниттерден және оларға ұқсас жыныстардан) блоктарды өндіру кезінде:
- борпылдақ және қираған тау жыныстарын жою бойынша аршу жұмыстары;
- монолиттерді массивтен бұрғылау, бұрғылау немесе жарылмайтын деструктивті құралдардың көмегімен бөлу;
- монолиттерді союдан кейін кесу үшін сүйреу;
- монолиттерді тауар блоктарына бөлу;
- блоктарды өткізу (өрескел өңдеу);
- көлік құралдарына блоктар мен айналаны тиеу;
- жұмыс алаңдарын қолдау бойынша көмекші жұмыстар;
б)орташа беріктігі бар жыныстардан блоктарды (мәрмәр және оларға ұқсас шөгінді жыныстар) өндіру кезінде:
- борпылдақ және қираған тау жыныстарын жою бойынша аршу жұмыстары;
- тауар блоктарын сақиналы фрезалары немесе барлары бар тас кескіш машиналармен тікелей массивтен кесу немесе ірі монолиттер массивінен арқан арамен бөлу, содан кейін оларды тауар блоктарына буроклиндік жұмыстардың көмегімен кесу;
- блоктар мен қалдықтарды (шамамен, бут, шлам) көлік құралдарына жөнелту.
Табиғи қаптау тастан блоктарды өндіру бір және екі сатылы Технологиялық схемалар бойынша жүргізілуі мүмкін. Бір сатылы дайындық схемасында массивтен бөлінген стандартты өлшемдегі блоктар тиеледі және одан әрі өңдеу үшін тасымалданады. Екі сатылы технологиялық схема кезінде массивтен 10-600 м3 және одан да көп көлемде алдын ала бөлінген монолит карьердің жұмыс аймағы шегінде тауар блоктарына кейіннен бөлінуге жатады.
2.2 Берік жыныстардан табиғи қаптау тастарының блоктарын өндіру
Аршу жұмыстарын жүргізу
Табиғи қаптау тасының көптеген кен орындарындағы аршылған жыныстар бос төрттік шөгінділермен және эрозияға ұшыраған тас қабатымен ұсынылған. Олардың қуаты бірнеше ондаған сантиметрден ондаған метрге дейін өлшенеді. Борпылдақ жыныстардың қуаты (топырақ-өсімдік қабаты, саз, саздақ, құмды саз және т.б.) әдетте 3-5 м-ден аспайды. борпылдақ аршылған жыныстарды автосамосвалдарға тиеу және үйінділерге тасымалдау арқылы шелектің сыйымдылығы аз бір шөмішті экскаваторлар жасайды. Аршу қуаты 1,5 м-ден кем болған кезде оны кейіннен экскаваторлармен немесе тиегіштермен тиеу үшін үйінділерге бульдозермен алдын ала жинақтау көзделеді. Бульдозерлер сонымен қатар пайдалы шатырдың шатырын аршылған жыныстардан тазарту жұмыстарын жүргізеді.
Табиғи тастың көптеген кен орындарындағы пайдалы қалыңдық массивінің жоғарғы бөлігі ауа райының бұзылуынан және қарқынды жарылудан зардап шегеді және блоктарды алуға жарамсыз. Мұндай жыныстардың жалпы қуаты 1-ден 5 м-ге дейін, кейде 10 м-ге дейін өзгереді.тау жыныстарының шамалы қуаттылығына қарамастан, оларды табиғи қаптау тастарының карьерлерінде жасау өте қиын және уақытты қажет етеді, өйткені тасты алып тастау тастың астындағы массивтің сақталуына кепілдік беретін тәсілдермен ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
----------------------------------- ----------------------------------- ----------
(Студенттің аты-жөні)
___________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ _______________________
(Жобаның тақырыбы)
ДИПЛОМДЫҚ ЖОБА
Білім беру бағдарламасы: 6B07202 - Тау-кен ісі
Көкшетау 2023
Қазақстан Республикасының ғылым және жоғары білім министрлігі Ш.Уалиханов атындағы Көкшетау университеті КеАҚ
ДИПЛОМДЫҚ ЖОБА
тақырыбы: _________________________________ ___________________________________ ___________________________________ ___________________________________ ___________________________________ _______________________
Білім беру бағдарламасы: 6B07202 - Тау-кен ісі
Орындады: ________________ ________________________
Жетекші: ________________ ________________________
Қорғауға жіберілді
Кафедра меңгерушісі: _____________Курманбаева А.С.
Көкшетау 2023
МАЗМҰНЫ
КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..3
1 Геологиялық бөлігі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ...4
1.1 Аудан және кен орны туралы жалпы мәліметтер ... ... ... ... ... ... . ... ... ...4
1.2 Кен орнының геологиялық сипаттамасы ... ... ... ... ... ... ... ... ... ... ... .6
1.3 Мансап шекараларын негіздеу, қорларды есептеу ... ... ... ... ... ... ... ... .14
2 Тарау ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .15
2.1 Табиғи қаптау тастан жасалған блоктардың сапасына қойылатын талаптар15
2.2 Берік жыныстардан табиғи қаптау тастарының блоктарын өндіру ... ... ... 20
2.3 Орташа беріктігі бар жыныстардан табиғи қаптау тастарының блоктарын (монолиттерін) өндіру ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... 36
3 Тау-кен көлік кешенін салу ережесі ... ... ... ... ... ... ... ... ... ... ... ... ... 40
3.1 Кешенді механикаландыру құрылымы ... ... ... ... ... ... ... ... ... ... ... ...40
3.2 Ашық тау-кен жұмыстарында қолданылатын машиналар кластары ... ... ...44
4 Айналмалы-беріліс механизмдерінің конструктивті схемалары ... ... ... ... ..49
4.1 Батырылған пневмоударниктермен соққы-айналмалы бұрғылау станоктары ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..56
4.2 СБШ станогының конструктивтік құрылғысы және діңгегінің мақсаты ... ..60
4.3 Тау-кен машиналарын монтаждау үшін монтаждау алаңын орнату ережесі.63
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .65
Пайдаланылған әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... 66
КІРІСПЕ
Қаптау плиталарын, сәулет-құрылыс бұйымдарын және басқа материалдарды өндіруге арналған табиғи қаптау тастан жасалған блоктарға қойылатын техникалық талаптар ГОСТ 9479-84 арқылы анықталады. Осы стандарттың талаптарына сәйкес карьерлерде өндірілетін тастан жасалған блоктар: ұзындығымен, енімен, биіктігімен, пішінімен және көлемімен; бетінің сапасымен; жыныстың физикалық-механикалық қасиеттерімен; жыныстың құрамы мен шығу тегімен; сәндік қасиеттерімен сипатталуы керек.
Блоктарды өндіруде қолданылатын жабдықтың түріне байланысты соңғылары кесілген (кесу арқылы алынған кемінде төрт беті бар блоктар) және тесілген (тау жыныстарының массивінен қазып алынған блоктар) болып бөлінеді.
Су сіңіргіштігі 0,5% және одан төмен тау жыныстарынан жасалған блоктарға және ішкі қаптауға арналған қаптау материалдарын өндіру үшін пайдаланылатын блоктарға аязға төзімділік бойынша талаптар қойылмайды.
Топырақпен жанасатын конструкцияларда қолданылатын қаптау материалдарын (жертөлелер, парапеттер және т.б.) өндіру үшін атқылаған тау жыныстарынан жасалған блоктардың жарамдылығын тұтынушы натрий сульфаты ерітіндісіндегі үлгілерді сынау арқылы қосымша бағалайды (үлгілер массасының жоғалуы 10 сынақ циклынан кейін 5% - дан аспауы тиіс).
Көмір, кен және басқа да пайдалы қазбаларды игеруден айырмашылығы, табиғи беткі тас блоктарын өндіру бойынша кен орындарын игеру тау-кен өнеркәсібі кәсіпорындарының арнайы тобына блоктарды өндіру бойынша карьерлерді бөлуге мүмкіндік беретін бірқатар ерекшеліктерімен сипатталады. Әдетте, бұл кен орындарында қолайлы тау-кен геологиялық жағдайлары бар (аршылған жыныстардың қуаты шамалы), сондықтан олар ашық түрде игеріледі. Бұл жұмыста беткі тасты өндіру кезінде бұрғылау процесі қарастырылады.
1 Геологиялық бөлігі
1.1 Аудан және кен орны туралы жалпы мәліметтер
Әкімшілік жағынан Урожайное 1 кен орны Қазақстан Республикасының Солтүстік Қазақстан облысының Айыртау ауданында аудан орталығы мен Саумалкөл кентінің теміржол станциясынан оңтүстік-шығысқа қарай 25 км жерде орналасқан (1-сурет).
Сурет 1. Кен орнының шолу картасы.
Масштаб 1: 1 000 000
- жемісті қаптайтын тас кен орны
Кен орнының ауданы қолайлы көлік жағдайымен сипатталады. Байланыс жолдары Петропавл қаласы мен Көкшетау қаласын аудан орталықтарымен және басқа да ірі елді мекендермен байланыстыратын асфальт жолдар, сондай-ақ жаңбыр мен қар еру кезеңінде өтуі қиын көптеген қара жолдар болып табылады.
Аудан аумағының солтүстік бөлігінде ендік бағытта Көкшетау - Володарское - Қостанай теміржол магистралі өтеді. Экономикада жетекші рөл ауыл шаруашылығына тиесілі.
Ауданда электр беру желілерінің желісі дамыған: №1 учаскеден оңтүстікке қарай 4 км-де ЭБЖ - 10 кВ, солтүстігінде 2.5 км-де-ЭБЖ 1150 кВ өтеді.
Жер бедері
Геоморфологиялық тұрғыдан Жұмыс ауданы 60-80 м биіктікке көтерілетін жекелеген жұмсақ төбешіктері бар денудациялық жазық болып табылатын Орталық Қазақстан ұсақ шоқыларының су бөлетін аймағын алып жатыр.
Көл ендігінің оңтүстігінде. Шалқар жазық рельефі ең жоғары белгісі 661 м (Имантау қ.) Көкшетау су бөлетін жотасының толқынды бетімен күрделенген.
Холмогорияның салыстырмалы асып кетуі 400-600 м-ге жетеді.төбелер көбінесе матрац тәрізді жеке жыныстардан тұрады. Төбелер аңғарлармен немесе шұңқырлармен бөлінген, олардың түбінде көлдер тұщы (көл. Имантау) және тұзды (оз. Шалқар, көл. Құндызкөл, көл. Ақ).Өзен саласы - Саласы болмайды, өзен алабы-Ертіске қосылу құйылысына дейінгі (Жоғарғы) Обь тармағының су алаптары, өзен алабы-Ертіске қосылу құйылысына дейінгі (Жоғарғы) Обь.
Рельефтің шектелуі Климаттық айырмашылықтардың өте жақын қашықтықта өзгеруіне әкеледі.
Аэрация аймағының тау жыныстарының жақсы сүзу қасиеттері және жауын-шашынның көп мөлшері жер асты ағынының пайда болуына қолайлы жағдай жасайды.
Гидрография
Бұл аймақ су алабынан бастау алатын көптеген өзендермен және көлдермен (әсіресе солтүстік бөлігінде) негізінен тұзды.
Аумақ арқылы өтетін ең ірі өзендер-Чаглинка өзені және Есіл өзенінің бассейніне жататын Бабық-Бурлук, Иман-Бурлук өзендері.
Чаглинка өзені, экономикалық жағынан ең маңыздысы, Жиланда мен Зеренді тауларындағы ұсақ шоқылардың арасынан бастау алады, бірқатар салаларды (негізгі - Ащыөзен және Терсбутак өзендері) алады.Өзендердің беткейлері биіктігі 3-тен 30-40 м-ге дейін, көбінесе бөренелер мен сайлармен бөлінеді. Өзендердің су тасқыны әдетте қатты және 20-40 күнге созылады. Қыс мезгілінде өзендер, жекелеген қалақтарды және жер асты сулары шығатын жерлерді қоспағанда, түбіне дейін қатып қалады.Өзендерді тамақтандыру негізінен қар шөгінділері мен жер асты суларының есебінен жүзеге асырылады.
Негізінен ауданның солтүстік және орталық бөлігінде, негізінен тектоникалық шыққан көлдер. Бұл көлдерге тән-олардың теңіз деңгейінен жоғары орналасуы: көл. Имантау-323 м; көл. Шалқар - 309 М.
Көлдердің ішіндегі ең үлкені-тұщы көл, мантау және тұзды көлдер, Шалқар және Саумалкөл. Көлдердің ені орта есеппен 3,2-5,5 км, Ұзындығы 13,1-11,6 км, орташа тереңдігі 5,7-8,0 м.
Көлде көп су жылдары. Имантау көлден су ағыны байқалады. Байсары және Чебачье. Аталған көлдерге бірқатар ұсақ су ағындары құяды. Көлдердің ағыны жоқ. Көлдердің ағынсыздығы және олардың су бетінен үлкен булану (жылына 700-740 мм) жаздың соңына қарай судың минералдануының жоғарылауына ықпал етеді.Көл суы мал суаруға және шаруашылық қажеттіліктерге пайдаланылады.
Климаты
Аудан температураның айтарлықтай маусымдық және тәуліктік ауытқуларымен, жауын-шашынның аздығымен, құрғақ ауамен, жиі және қатты соққан, құрғақ желмен күрт континентальды климатпен сипатталады.
Жауын - шашынның орташа жылдық мөлшері-37,7 мм, ал оның ең үлкен орташа жылдық мөлшері (83,7 мм-ге дейін) шілде айында, ең азы (10,7 мм) Ақпанда болады.
Жауын-шашынның жылдық, айлық және тәуліктік көрсеткіштері өте өзгермелі, қысқа мерзімді жаңбыр кезінде олардың саны 146,5 мм-ге жетеді. қыс мезгіліндегі жауын-шашын мөлшері, үнемі жел соғып тұрады, орташа есеппен 20 см-ден аспайтын қар жамылғысының қалыңдығына әсер етеді.
Жаз қысқа, орташа ыстық, қысы суық, үнемі жел соғады. Ең ыстық айлар - маусым-шілде - 17,2 -29,1С0 , ең суық - қаңтар-ақпан - (-16,8-15,5 С0).Желтоқсан-қаңтар айларында ең төменгі температура-45С0 жетеді.Температураның айтарлықтай көтерілуі наурыздың аяғында - сәуірдің басында болады. Аязсыз кезең мамырдың ортасынан басталып, қыркүйектің аяғы мен қазан айының басына дейін созылады.
Ауаның абсолютті ылғалдылығы температураға тікелей байланысты. Салыстырмалы ылғалдылықтың жылдық жүрісі температура мен абсолютті ылғалдылықтың жылдық өтуіне кері болады. Оның ең үлкен мөлшері қыс айларында байқалады - 73 - 79%, жазда ең азы - 55-66%, соңғысы жаздың жылдың ең құрғақ мезгілі екенін көрсетеді.
Ауданның тән климаттық ерекшелігі-негізінен оңтүстік-батыс бағыттағы үздіксіз соққан желдер. С
бұл бағыт 20-25 мс жылдамдыққа жететін максималды күштің желдерімен сәйкес келеді. Қыста бұл желдер қатты қарлы боранды, көктем мен жазда құрғақ ауаны тудырады. Жазда желдің бағыты жиі өзгереді, олардың күші айтарлықтай төмендейді. Көпжылдық деректер бойынша орташа жылдық жылдамдық 4,1-5,6 мсек шегінде ауытқиды.
Жер асты суларының, әсіресе Сулы горизонттар мен кешендердің бетінен алғашқы қорлардың толықтырылуы күзгі-қысқы кезеңде орын алады. Топырақ бетінен буланудың едәуір артуына байланысты жазғы жауын-шашын негізінен булану мен транспирацияға жұмсалады.
Топырақ-өсімдік әлемі
Метеорологиялық геологиялық, гидрогеологиялық жағдайлардың әртүрлі үйлесімі зерттелген аумаққа тән және табиғи топырақ комбинацияларының пайда болуын анықтайды.
Топырақ-ботаникалық жағдайларға сәйкес аудан екі табиғи аймаққа бөлінеді: дала және орманды-дала, оның ішінде таулы-шоқылы аймақты бөлуге болады.
Дала аймағы қарастырылып отырған аумақта басым, орманды дала ауданның солтүстік бөлігінде орналасқан. Таулы-төбелік аймақ жапырақтың оңтүстік-батыс бөлігін және ішінара орталық-шығыс бөлігін алып жатыр.
Топырақ түзетін жыныстар көбінесе қоңыр, ауыр және лесс тәрізді саздақтар болып табылады; таулы аймақтарда олар қиыршық тасты және борпылдақ ауа райының өнімдері ретінде қызмет етеді. Көлдер мен өзен аңғарларында аллювиалды шөгінділерде топырақ дамиды.
Дала аймағының топырақ қабаты әртүрлі шөпті дәнді өсімдіктері бар орташа гумусты қара топырақтармен сипатталады.
Таулы-таулы аймақта гумусы аз қара топырақтар басым. Шоқылардың Солтүстік беткейлерін Көктерек араласқан қарағай-қайың ормандары алып жатыр. Қарапайым қара топырақтар, төбелер мен үйінділерде дамыған. . [2]
1.2 Кен орнының геологиялық сипаттамасы
Стратиграфия
Кембрий алдындағы құрылымдар
N-42-ХХVII парағының аумағындағы Кембрий алдындағы түзілімдер Зеренді, Бурабай, ақдым және Ерментау серияларының метаморфтық жыныстарының күрделі кешенімен ұсынылған. Олар жапырақтың Солтүстік және орталық бөліктерінде кең таралған, онда олар бірнеше күрделі құрылымдарды құрайды.
Архей тобы
Зеренді сериясы
Берлік свита (ARbs) озшалқар және өз ауданында дамыған.Барчинский, оңтүстік бөлігінде-заболотное кентінің маңында, бұл свитаның шағын шығуы Имантау және Құспек көлдерінің оңтүстігінде тіркелген.
Қабаттар Слюда тақтатастарымен, ауыспалы амфиболиттермен және эклогиттермен ұсынылған, қабаттардың қуаты алғашқы ондаған, кейде жүздеген метрге жетеді. Жеке линзалар мен қабаттар түрінде плагиоклаз - пироксен жыныстары мен мәрмәр кездеседі. Слюда тақтатастары көбінесе дала шпаты материалымен байытылып, гнейстер мен мигматиттерге ауысады.
Берлік формациясының қуаты 1000 м-ден асады.
Жолдыбай свиті (ARgl). Бұл формацияның тұқымдары кең таралмайды және көл аймағында ашылады. Барчинский, Ленинский кентінің 2 км-де шағын аумақ (шамамен 4 км2) көлдің оңтүстігінде орналасқан. Құмдыкөл Сол көлдің батысында бұрғыланған ұңғымада ашылады. Свита Слюда тақтатастарынан тұрады, олар кварцты Жолдыбай формациясымен эклогиттер мен амфиболиттермен кезектеседі; гнейстер кездеседі. Жолдыбай свитасының қуаты 1100 м.
Дәулет формациясы (ARdl) көлдің оңтүстік жағалауында ашылады. Байсары, көлдің оңтүстігінде. Барчинский, Цуриковка кентінің шығысында және Новоникольское кентінің ССВ ұңғымаларында кездеседі. Бұл формация мәрмәр және плагиоклаз - пироксен жыныстарының қабаттары бар Слюда тақтатастарымен ұсынылған; кейбір жерлерде гнейстер кездеседі. Айналымның қуаты шамамен 1000 м.
Уялинская свита (ARul). Зеренді сериясының тұқымдарының ішінде ең көп тарағаны-негізінен сипатталған аумақтың солтүстік жартысында дамыған уялин архейінің жыныстары.
Уялин формациясы кварциттермен, амфиболиттермен және гнейстермен қабаттасқан ұсақ түйіршікті және микро түйіршікті Слюда тақтатастарымен ұсынылған. Свиттің қуаты 2100 м.
Протерозой тобы
Төменгі протерозой.
Бурабай сериясы
Слюда тақтатастарымен, кварциттер, амфиболиттер және порфироидтар қабаттары бар гнейстермен ұсынылған куспек формациясы(PR1ks) көлдің оңтүстігінде және оңтүстік-шығысында дамыған. Куспек.Айналымның қуаты 1500 м жетеді.
Efimovskaya sweet (PR1 ef). Бұл формацияның тұқымдары ленинскийдің солтүстік-батысында орналасқан. Свита жасыл тасты (серицит-хлорит, хлорит-мусковит) тақтатастармен ұсынылған, олардың арасында кварциттердің сирек қабаттары орналасқан. Қуаты 100 м.
Кварциттер мен серицит-кварц тақтатастарымен бүктелген Көкшетау свиті (pr1kk) аудан аумағының солтүстік жартысында ашылады. Қуаты 1700-1900м.
Орташа протерозой.
Ақдымск сериясы
Андреевская свита (PR2an). Бұл формацияның тұқымдары обнаженные ЮЗ оз. Саумалкөл. Свита АҚ және сұр түсті кварцито-құмтастар мен кварциттерден тұрады. Кварциттер арасында серицит сорттары аз мөлшерде кездеседі. Айналымның қуаты 1000-1200 М.
Жоғарғы протерозой
Рентментаускаясерия (PR3er).
Бұл серияның түзілімдері тек аумақтың СБ бөлігінде, Володарское ауылының батысында дамыған, онда олар бөлінген шығулар жасайды және ұңғымалармен ашылады. Қалыңдықтың құрылымында микрокварциттер мен яшмалар маңызды рөл атқарады. Олардың арасында қабаттар түрінде жасыл-қара базальт порфириттері мен андезит порфириттері кездеседі. Туфо құмтастары мен алевролиттер сирек кездеседі.Қалыңдығы 1000 м.
Палеозой тобы
Кембрий жүйесі
Төменгі бөлімі
Бощекул формациясы (G1 bk). Шөгінділер ауданның оңтүстік бөлігінде (Қарасу және Ақсоран өзендерінің бассейндері) жеке шағын учаскелер түрінде дамыған. Аумақтың солтүстік жартысында олар тек көлдің оңтүстік-шығыс жағалауын құрайды. Шалқар және шығыс жақтауына жақын шағын шығулар құрайды. Бұл формация алевролиттердің, құмтастардың, кремний тақтатастарының, спилиттердің, конгломераттардың сирек қабаттарымен базальт және дацит порфирлерімен ұсынылған. Айналымның қуаты 1800 м.
Мезо-кайнозой ауа-райының қабығы
Күндізгі бетке сирек қарайтын және ұңғымалардан зерттелген ауа-райының қабығы аз аумақты алады; оның максималды қуаты парақтың оңтүстік жартысында бекітілген. Төменгі бөлікте жоғары қарай тау жыныстары, содан кейін жарылған қиыршық тасты және каолинденген бастапқы жыныстар дәйекті түрде ауыстырылады. Әдеттегіден жоғары-аналық жыныстардың құрылымы сақталған саздар. Кварц қосындылары бар дақты құрылымсыз саздар кесіндімен тәжделеді.
Ауа-райының қабығының қуаты 1-ден 40 м-ге дейін, ең үлкен қуаттар мен ең толық кесулер жапырақ аумағының оңтүстік және орталық бөліктерінде байқалады.
Кайнозой тобы
Төрт бөлімнің әр түрлі фацияларымен ұсынылған төрттік кезеңдегі тұқымдар ең үлкен дамуды пайдаланады.
Палеоген жүйесі
Жоғарғы олигоцен
Чаграй формациясы (P3cr) жапырақтың солтүстік бөлігінде ғана таралған. Формацияның құрамында сары, ақ, сирень жұқа жолақты саздар басым. Олардың арасында линзалар мен қабаттар түрінде жұқа кварц құмдары мен алевриттер жатыр. Айналымның қуаты 26 м жетеді.
Неоген жүйесі
Төменгі және орта миоцен
Арал формациясы (Ni1-2 ar). Аудан аумағының шегінде Арал формациясының жыныстары Айртау және Арық-Балық кенттерінің батысындағы ежелгі төбеаралық ойпаттардың түбіндегі ұңғымалармен ашылды.Свита гипс, карбонатты байланыстар және темір-марганец бұршақтары бар жасыл-сұр саздардан тұрады. Көбінесе кесудің түбімен шектесетін қабаттар түрінде салат жасыл, кейде қоңыр түсті ұсақ түйіршікті кварц құмдары кездеседі.Арал формациясы барлық жерде ауа-райының дамыған қабығының бетінде жатыр және төменгі төрттік шөгінділермен, әдетте түбінде құмдармен, сондай - ақ орташа миоцен-плиоцен жасындағы саздармен қабаттасады. Айналымның қуаты 9-23 м аралығында.
Орташа миоцен-плиоцен (N1-2 pv)
Орта миоцен-плиоцен шөгінділерінің дамуының ең үлкен алаңдары Володарское кентінің ауданында, Жиланды кентінің солтүстік-шығысында, сондай-ақ Арықбалық кентінің солтүстігінде және Айыртау кентінің оңтүстік-батысында орналасқан. Олар, әдетте, төбе аралық ойықтарды толтырады және сирек су бөлетін кеңістіктерді құрайды. Қалыңдығы қызыл-қоңыр, кірпіш-қызыл саздардан тұрады, конгломераттардың сирек ашылмаған қабаттары бар. Балшықтарда әдетте карбонатты және Гипсті байланыстар, сондай-ақ темір-марганец бұршақтары болады.Сипатталған шөгінділер көбінесе ауа райының қабығының бұлыңғыр бетінде және Арал формациясының саздарында болады. Олар төменгі төрттік шөгінділермен қабаттасады, көбінесе түбінде құмдар болады. Су айдындарындағы орташа миоцен-плиоценнің шөгінділерінің қуаты тұрақты емес және аз, бірақ депрессияда ол 13,5-тен 53 м-ге дейін өзгереді.
Төрттік жүйе
Төменгі ширек шөгінділер (Qt) шоқ аралық төмендеулер мен су бөлетін кеңістіктерді құрайды. Төбе аралық ойпаттарда олар көл сұр және қара саздармен, карбонатты байланыстармен және темір-марганец бұршақтарымен, қуаттылығы 0,1-0,3 м ашық сұр, сирек тот басқан қоңыр қиыршық тасты құмдармен ұсынылған. Шөгінділердің қуаты өзгермелі және 52 м-ге жетеді.кең таралған бөлінетін шөгінділер бойынша ашық қоңыр саздақтар байқалады, көбінесе карбонатты байланыстар және жартылай илектелген кварц сынықтары, сирек дала шпаты. Қара қоңыр саздар, ашық қоңыр құмды саздар, сазды құмдар, ағаш ағаштары бар. Е. В. Шанцердің айтуынша, бұл шөгінділер көл, көл-аллювиалды және делювиалды - пролювиалды шығу тегі бар. Алайда, алаңда басым Даму делювиалды-пролювиалды шөгінділерге ие.
Орта-жоғарғы төрттік шөгінділер. (QII-III). Делювиалды-пролювиалды шөгінділер аңғарлар мен олардың беткейлерінде дамиды, олардан су айдындарына салыстырмалы түрде тар жолақ тәрізді жолақтар көтеріледі. Рельефте бұл шөгінділер сутектік төменгі төрттік шөгінділерден және аллювиалды және көл-аллювиалды орта-жоғарғы төрттік шөгінділерден әрдайым айқын иілу арқылы бөлінбейтін көлбеу беттерді құрайды. Шөгінділер карбонатты байланыстары бар саздақтармен, сондай-ақ құмды және қиыршық тасты қоспалармен ұсынылған. Қалыңдығы 27 м жетеді.
Аллювиалды шөгінділер өзендердің бірінші және екінші Жайылма террасаларын құрайды. Олар карбонатты конгломераттары бар саздақтармен ұсынылған, құмды құм төменгі жағында ұсақ малечный конгломератқа ауысады. Шөгінділердің қуаты 33 м жетеді.
Көл-аллювиалды шөгінділер ежелгі көл бассейндері мен эрозиялық шұңқырларда кең таралған. Олар сұр-сары жұқа құмдармен, Қоңыр Майлы саздармен және кесудің жоғарғы жағында ашық қоңыр саздақтармен ұсынылған. Қуаты 19,1 м жетеді.
Жоғарғы төрттік-қазіргі шөгінділер (QIII-IV)көптеген заманауи көлдердің ойпаттарының түбін, жағажайлары мен террасаларын құрайды. Кейбір жағдайларда көл шөгінділерін кесу қиыршық құмды саздардан, басқаларында қиыршық тастар мен құмдардан басталады, олардың үстінде балшық саздар, құм қабаттары бар құмды саздар, көбінесе түбіндегі жыныстардың өткір бұрышты қоқыстары бар. Әдетте карбонатты байланыстары бар саздақтар кесіледі.
Тектоника
Кен орнының ауданы Көкшетау орта массивінің батыс бөлігінде Көкшетау көтерілісі мен Батыс Көкшетау иілісі артикуляциясы саласында орналасқан. Көкшетау көтерілісінің құрылымында бірінші ретті екі ірі шоғырландырылған блок - өскен-Азат иілісімен бөлінген Заградовский және Зеренді бөлінеді, олар өз кезегінде екінші және үшінші ретті кіші блоктарға бөлінеді, олар ішкі блоктық иілістермен бөлінеді, олардың кеңістіктік жағдайы ірі жарылғыш бұзылулардың даму аймақтарымен бақыланады. Шоғырландырылған блоктардың негізгі құрылымдық элементтері гранит-гнейс күмбездері болып табылады, олардың орталық бөлігі силур және төменгі орта девондық гранитоидтардың батолит тәрізді интрузивті массивтерінен тұрады. Блокішілік ауытқулар негізінен рифей мен вендтің метаморфталған шөгінділерінен тұрады.
Тектоникалық құрылымда екі құрылымдық қабатты ажыратуға болады: жауын-шашынның өте күшті сериясының жинақталуымен және деформацияның күрделі көріністерімен сипатталатын төменгі құрылымдық қабат, негізінен дислокациялық сипатта және жоғарғы құрылымдық қабат, аумақтың ұзақ әсер етуімен сипатталады және платформалық кайнозой шөгінділерімен бүктелген.
Төменгі құрылымдық қабат.
Төменгі құрылымдық қабаттың Кембрий алдындағы қатпарлары қанаттарында тік құлау бұрыштары бар сызықтық қатпарлармен сипатталады (60-800), әдетте бірнеше ретті қатпарлар болады. Кембрий шөгінділері қанаттарында 40-500, сирек 800-ге дейін түсу бұрыштары бар брахиформды, кейде ұзартылған қатпарларды құрайды.
Төменгі құрылымдық қабатта архей жыныстарымен (Цуриков синклинальды аймағы), төменгі протерозой және архей жыныстарымен (Златогорск , Ренов синклинальды аймақтары және Ефремов антиклинальды аймағы), жоғарғы , орта және төменгі протерозой жыныстарымен бүктелген аймақтар ерекшеленеді.
Цуриковскаясинклин аймағы аумақтың оңтүстік-шығыс бөлігінде орналасқан және уялин формациясының (ядрода) және Дәулет және берлікская формациясының қанаттарында орналасқан. Барлық жағынан бұл құрылым гранитоидтармен қоршалған және оның оңтүстігіндегі аз ғана бөлігі Кембрий шөгінділерімен жабылған. Бұл аймақтағы қатпарлардың кеңеюі солтүстік-батысқа қарай ауытқуымен суб-ендік болып табылады.
Златогорск синклинальды аймағы сипатталған аумақтың батыс бөлігінде орналасқан. Аймақтың кеңеюі ендік болып табылады. Бұл құрылымның өзегі төменгі протерозой жыныстарынан, қанаттары архей жыныстарынан тұрады. Зерттелген аумақтың шегіне гранитоидтармен ішінара жойылған осы аймақтың шығыс жабылуы ғана кіреді, оған негізгі және ультрамафикалық жыныстардың Златогорск массиві орайластырылған.
Ренов синклинальды аймағы аумақтың солтүстік-шығыс бөлігінде орналасқан. Оның ядросы төменгі протерозойдың Көкшетау формациясының жыныстарынан, қанаттары архей жыныстарынан тұрады. Батыс сүңгуінде төменгі протерозойдың Ефимов формациясының тұқымдары пайда болады. Синклинальды аймақ Көкшетау ақаулар аймағының батыс жалғасында орналасқан және сатылы бұзылулар жүйесін құрайтын үзілістермен созылу бойымен бөлінген. Бұл құрылымның Батыс тұйықталуы да белгісіз, өйткені ол солтүстік-шығыс кеңеюінің бұзылуымен кесіледі.
Ефремов антиклинальды аймағы батыс бөлігінде оңтүстік-батысқа қарай кеңейеді. Бұл құрылымның ілмегінің айтарлықтай бұзылуы тән. Батыс бөлігінде ядро Дәулет жыныстарынан, ал қанаттары-уялин архейінің жыныстарынан тұрады. Иілу кезінде, созылу суб-ендікке өзгерген кезде, топса батып кетеді және ядрода алдымен ефимовская, содан кейін төменгі протерозойдың Көкшетау формациясы пайда болады. Құрылымның шығыс бөлігінде топса қайтадан көтеріледі. Мұндағы Ядро уялинская, архей свитасы, қанаттар-төменгі протерозойдың Көкшетау свитасы жыныстарынан тұрады. Володар синклинальды аймағы Шығыс-Солтүстік-Шығыс кеңеюі ауданның солтүстік бөлігінде орналасқан. Аймақтың батыс, ең қисық бөлігінде ядрода орта протерозойдың жоғарғы протерозой формациясының жыныстары дамыған. Әрі қарай шығысқа қарай уялин формациясының жыныстары жер бетіне шығады. Одан әрі шығысқа қарай володарлық антиклинальды құрылымның көп бөлігі гранитоидтармен жойылады. Төменгі протерозойдың Көкшетау және Ефимов қанаттарынан тұратын Оңтүстік қанатының фрагменттері ғана сақталған.
Куспек синклинальды аймағы, аумақтың оңтүстік-батыс бөлігінде орналасқан және батыс-солтүстік-батыс кеңеюіне ие. Оның солтүстік қанаты мен ядросының батыс бөлігі гранитоидтармен жойылады. Ядроның ең батырылған бөлігі (шығыста) Кембрий жыныстарынан тұрады, батыс жартысында төменгі протерозойдың куспек формациясының жыныстары пайда болады. Байқалған Оңтүстік Қанат архей жыныстарынан тұрады. Жалпы, зерттелген территориядағы бүктелген құрылымдардың оңтүстік-батысқа қарай ауытқуы бар солтүстік бөлігінде, солтүстік-шығыстың оңтүстік бөлігінде суб-ендік кеңеюі бар екені анық.
Көлденең немесе сәл көлбеу, Солтүстік құрылымдық қабатқа жатқызылған платформалық қақпақ неоген және төрттік эрозия желісімен пайда болу жағдайлары мен қалыптасу жағдайларымен сипатталады.
Бұзушылықтардың ішінде төрт жүйе бар:
1.Ендік алшақтықтар. 2. Субмеридиондық үзілістер. 3. Солтүстік-шығыс үзілістер. 4. Солтүстік-батыс үзілістер.
Ауданның солтүстік-шығыс бөлігіндегі, Ленинский кентінің батысындағы ендік бұзушылықтар Көкшетау мен заборов ақаулар аймақтарының бірігуін құрайды, одан әрі батысқа қарай Шалқар массиві мен Орловка кентіне және ,мүмкін, Злотогорка ауылына дейін жалғасады. Ауданның оңтүстік бөлігінде бұл жүйеге жатады алшақтық ол көлдің шығыс жағалауында байқалады.Шалқар, онда гнейстер амфиболиттер милонитизацияланған. Олардағы тақтатас 30-600 бұрыштары бар оңтүстік-оңтүстік-шығысқа қарай құлайды. Филлониттер қара түсті жыныстармен және брекчиялармен бірге кездеседі.
Бұл олқылықтардың жаңаруымен Шалқар, Златогорск, Цуриковский және басқа да ультрамафикалық және негізгі жыныстардың енгізілуі байланысты болуы мүмкін. Бұл олқылықтар кейінірек жаңарып, Зеренді массивінің граниттерінің милонитизациясы мен окварцизациясын тудырды.
Гранитоидтар арасында окварцтелген жыныстар түрінде айқын көрінетін субмеридиондық бұзылулар негізінен оңтүстік бөлігінде 45-650 бұрыштарда батыс немесе шығыс құлайды. Бұл бұзушылықтар солтүстік-шығыс кеңеюінің үзілуіне байланысты болуы мүмкін. Мұны біріншісінің салыстырмалы түрде қысқа ұзындығы, олардың бойындағы қарқынды минералдану, көбінесе азимутқа қарама-қарсы және қанаттардың салыстырмалы түрде аз қозғалыстарымен салыстырмалы түрде жұмсақ құлау айтады.
Солтүстік-Шығыс кеңеюінің ең үлкен үзілістерін Чаглинки және Сапи-Узек өзендерінің аңғарлары пайдаланады. Бірінші бұзушылық ақсуран қаласының оңтүстік-батыс беткейінде кинолап кордонында және Жиланды шоқыларының батыс беткейінде милонитизация, ағарту және окварцизация арқылы көрінеді.
Солтүстік-батыс кеңеюінің үзілістеріне көлдің шығысындағы болжамды ақау жатады.П. Н. Булуктың оңтүстік-шығысында кварц тамырлары ретінде көрінетін куспек және сол аймақтағы бірнеше кішігірім алшақтықтар. Бұл олқылықтар куспек формациясы мен Кембрий шөгінділерінің кеңеюімен келіседі. [2]
Кен орнының геологиялық құрылымы
Кен орны Челкар массивінің шегінде орналасқан-негізгі құрамның ірі сараланған интрузивті денесі (габбро, габбро-диориттер, габбро-анортозиттер, габбро-нориттер, анортозиттер, пироксениттер), ені 5-7 км 15 км жақын ендік бағытта созылған.
Массив күрделі ішкі құрылымымен, құрамының өзгергіштігімен, құрамдас жыныстардың құрылымдық және құрылымдық ерекшеліктерімен сипатталады. Массив шегінде геологиялық барлау жұмыстарының нәтижелері бойынша оларды қаптау тасы ретінде пайдалану үшін перспективалы жыныстардан тұратын учаске бөлінді: 1 - учаске-ірі түйіршікті габбро.
1 учаске
3-7 градус көлбеу бұрышы бар төбенің жұмсақ беткейінде орналасқан. Кен орны ірі түйіршікті габброның жер бетіне шығатын Дайк тәрізді денесімен шектеседі. Дене солтүстік-батыс бағытта ұзындығы бойынша 450 м, жолақтың ені 60-70 М. пайдалы қалыңдық күндізгі бетінде кей жерлерде ашылады.
Пайдалы қалыңдық қара-жасыл түсті, массивті құрылымы, ірі түйіршікті (габбро) құрылымы бар габбро массивімен ұсынылған. Тұқым негізгі плагиоклаздан тұрады - 40-50%, пироксен-0-30%, мүйіз - 30-50%. Екіншілік минералдардан цоизит, эпидот, хлорит, серицит байқалады. Акцессор-титаномагнетит-1-2%.
Негізгі жыныстар ашық (дала шпаты) жолақтары мен қараңғы (пироксен-мүйізді) жолақтардың ауысуына байланысты қара - жасыл, дерлік қара, жұқа жолақты құрылымды ұсақ түйіршікті габбромен ұсынылған. Тұқымның құрылымы микрогаббра. Құрамы: негізгі плагиоклаз-40%, пироксен - 20-30%, мүйіз-30-40%, акцессор-титаномагнетит - 1-2%.. [2]
Кен орнындағы жарықшақтарды өлшеу бойынша олардың жазықтықтарының үш жүйесі дамыған.
I жүйе-СЗ созылу СЗ 3100-3300, құлау СВ 600 7 75-900
II жүйе-SV кеңейту-SV 700-900
III жүйе-SV кеңейту-SV 150-300
Ұңғымалар өзегінің құжаттамасының нәтижелері бойынша өзек осіне бұрышта орналасқан келесі жарықтар жүйелері орнатылды:
I жүйе-00-200
II жүйе-300-450
III жүйе-600-800
1.3 Мансап шекараларын негіздеу, қорларды есептеу
Кен орны учаскесінің геологиялық құрылымының ерекшеліктеріне сүйене отырып, қаптау тастарының қорларын есептеу үшін әдістеме қабылданды: 1 учаскеде - тік кесу әдісі. Барлау дәрежесі бойынша барлық қорлар С1 санатына жатқызылған.
Қиылысу параметрлерін есептеуде ұңғымалардың геологиялық құжаттамасының нәтижелері, өзектің шығуының сызықтық параметрлері бойынша тастың блоктылығын бағалау пайдаланылды. Есептеулерге барланған қуаттың кемінде 23 бөлігінде пайдалы қалыңдығын ашатын барлау және карталау ұңғымалары енгізілген. Әрбір ұңғыма үшін пайдалы қалыңдықтың жалпы қуаты, блокты тастың жалпы қуаты және ұңғымадағы блоктардың орташа шығымы есептеледі.
1 учаске
Санау блоктарының өлшемдері көршілес кесулермен шектеледі, олардың арасындағы қашықтық 100 м және ұңғымалардың орташа тереңдігі 30 м дейін.блоктың көлемі призма формуласы бойынша олардың арасындағы қашықтыққа тік кесудің орташа қимасының көбейтіндісі ретінде анықталады. Блоктың көлденең қимасының орташа ауданын есептеу кезінде шектеу және аралық қималар қолданылады. Блок бойынша орташа қима іргелес қосалқы блоктардың 2 орташа арифметикалық мәндерімен анықталады. [2]
Қорларды есептеу нәтижесінде келесі мәліметтер алынды:
1 учаске
- пайдалы тас қоры-563.6 мың м3
- блоктардың орташа шығымы-48,7 = 49%
- блокты тас қорлары - 275.0 мың м3,
оның ішінде:
I топ -26,3 мың м3,
II топ-83,2 мың м3,
III топ -89,2 мың м3,
IV топ-76,3 мың м3.
2 Тарау
2.1 Табиғи қаптау тастан жасалған блоктардың сапасына қойылатын талаптар
Қаптау плиталарын, сәулет-құрылыс бұйымдарын және басқа материалдарды өндіруге арналған табиғи қаптау тастан жасалған блоктарға қойылатын техникалық талаптар ГОСТ 9479-84 арқылы анықталады. Осы стандарттың талаптарына сәйкес карьерлерде өндірілетін тастан жасалған блоктар: ұзындығымен, енімен, биіктігімен, пішінімен және көлемімен; бетінің сапасымен; жыныстың физикалық-механикалық қасиеттерімен; жыныстың құрамы мен шығу тегімен; сәндік қасиеттерімен сипатталуы керек.
Табиғи қапталған тастан жасалған блоктар: тікбұрышты параллелепипедтің пішіні немесе оған жақын; ені мен биіктігі 0,2-ден 2 м-ге дейін және ұзындығы 3,5 м-ге дейін болуы керек. 1.):
Кесте 1
Көрсеткіштің атауы
Топ
1
II
III
IV
V
Блок көлемі, м3
5-тен жоғары
2-ден 5-ке дейін
1-ден 2-ге дейін
0,4-тен 1-ге дейін
0,01-ден 0,4-ке дейін
Блоктарды өндіруде қолданылатын жабдықтың түріне байланысты соңғылары кесілген (кесу арқылы алынған кемінде төрт беті бар блоктар) және тесілген (тау жыныстарының массивінен қазып алынған блоктар) болып бөлінеді.
Блоктардың өлшемдері мен бетінің сапасынан ауытқулар кестеде көрсетілген талаптарды қанағаттандыруы керек. 2.
Стандартты блоктарда ені 0,05 мм-ден аспайтын және екі іргелес бетке таралатын беттердің ең кіші мөлшерінің 13 ұзындығын бұза отырып, тектоникалық шыққан бір Жарықшақтан артық жол берілмейді.
Кесте 2.
Көрсеткіштің атауы
Көрсеткіштің мәні, мм
Топтардың кесілген блоктары
Топтардың сынған блоктары
I -- IV
І-ІІІ
IV
V
Екі іргелес беттің перпендикулярлығынан 1 м бетке ауытқу, артық емес
60
40
100
110
100
200
150
100
100
100
100
100
Блоктарда тектоникалық шығу тегі жарықшақтарынан пайда болған, өңдеу кезінде боялмаған қайталама минералдармен цементтелген тамырлар мен жолақтарға жол беріледі.
Баспалдақтар мен едендерге арналған қаптау материалдарын өндіруде қолданылатын блоктар үшін тозу (гсм2) аспауы керек: 2,2 -- әлсіз механикалық әсерде; 1,5 -- орташа механикалық әсерде және 0,5 -- айтарлықтай және өте маңызды әсерде.
Өндіріске жарамды тау жыныстарының сәндік қасиеттері (геологиялық барлау кезінде анықталады) жылтыратудан кейін түсімен, құрылымымен-өрнегімен, құрылымымен, мөлдірлігімен және шағылысуымен сипатталады.
Блоктың тау жыныстарының физика-механикалық қасиеттері кестеде келтірілген мәндерді қанағаттандыруы керек. 3.
Су сіңіргіштігі 0,5% және одан төмен тау жыныстарынан жасалған блоктарға және ішкі қаптауға арналған қаптау материалдарын өндіру үшін пайдаланылатын блоктарға аязға төзімділік бойынша талаптар қойылмайды.
Топырақпен жанасатын конструкцияларда қолданылатын қаптау материалдарын (жертөлелер, парапеттер және т.б.) өндіру үшін атқылаған тау жыныстарынан жасалған блоктардың жарамдылығын тұтынушы натрий сульфаты ерітіндісіндегі үлгілерді сынау арқылы қосымша бағалайды (үлгілер массасының жоғалуы 10 сынақ циклынан кейін 5% - дан аспауы тиіс).
Блоктарды өндіру үшін пайдаланылатын бастапқы тау жыныстарының құрамы мен шығу тегі туралы петрографиялық сипаттама мыналарды қамтуы тиіс: тау жыныстарының атауы; шығу тегі (генетикалық топ); қаптау материалдарының беріктігі мен декоративтілігіне теріс әсер ететін негізгі жыныс түзуші минералдардың құрамы: сульфидтер (FeS2 пириті, fe1-nS пирротині, n = 0,1 -- 0,2, cufes халькопириті, ZnS сфалериті, PBS галениті), сульфаттар (bas04 бариті, SR целестині[S04], cas04-2h20 гипсі, ангидрит CA[S04), темір гидроксидтерін және ауа райына төзімді емес басқа да қайталама минералдарды (ғимараттар мен құрылыстардың сыртқы қаптамалары мен едендерін дайындауға арналған блоктарды өндіру үшін көрсетілген қосындылары бар тау жыныстарын пайдалану, тек арнайы зерттеулер негізінде ғана рұқсат етіледі); текстуралық және құрылымдық ерекшеліктерін сипаттау; микрокректерді бағалау; ауа райының өзгеруі, қайталама өзгерістердің болуы немесе болмауы туралы деректер; қаттылықтың жоғарылауына байланысты беріктігі төмен жыныстарды өңдеуді қиындататын тау жыныстары мен минералдардың қосылуы туралы деректер (мысалы, әктастардағы шақпақ тасты желвактардың қосылуы), сондай-ақ борпылдақ жыныстар мен минералдар, тау жыныстарын өңдеу кезінде боялған; радиациялық-гигиеналық бағалау.
Тау жыныстарының петрографиялық сипаттамасы кен орындарын геологиялық барлау кезінде анықталады.
Табиғи тастан жасалған блоктарды тек Қаптау материалдары мен сәулет-құрылыс бұйымдарын өндіру үшін пайдалану керек. Тиісті техникалық-экономикалық негіздеме кезінде ГОСТ 6666-81 бойынша IV және V топтардың блоктарынан, ГОСТ 23668-79 бойынша V -- топтардың блоктарынан, сондай-ақ дойбы мен халық тұтынатын түрлі тауарларды дайындауға жол беріледі.
Тау жыныстарынан блоктарды өндіру механикалық, буроклиндік, бұрғылау жарылғыш, термиялық әдістермен немесе аталған әдістердің жиынтығымен, сондай-ақ жарылмайтын деструктивті құралдардың (NRS) көмегімен жүзеге асырылуы мүмкін.
Бұрғылау-жару әдісі кезінде тек лақтыратын жарылғыш заттар мен детонациялайтын шнур (шпурдағы екі жіптен артық емес) қолданылуы тиіс.
Жарылғыш заттардың басқа түрлерін пайдалануға карьердің базалық ұйымға блоктардың шығуы туралы есепті жылына кемінде 2 рет міндетті түрде ұсынуы кезінде стандарттау жөніндегі базалық ұйыммен (Мемстрой тізбесі бойынша) белгіленген мерзімге техникалық-экономикалық негіздеме және келісу кезінде ғана жол беріледі.
Шикізатты кешенді пайдалану кезінде блоктарды өндіруден қалған қалдықтар ГОСТ 24099-80 бойынша табиғи тас негізінде сәндік плиталар, ГОСТ 22856-77 бойынша сәндік қиыршық тастар мен құм, ГОСТ 14050-78 бойынша әктас ұны және басқа мақсаттар үшін қолданылады.
Табиғи қаптау тастан жасалған блоктардың сапасына қойылатын талаптар
Көмір, кен және басқа да пайдалы қазбаларды игеруден айырмашылығы, табиғи беткі тас блоктарын өндіру бойынша кен орындарын игеру тау-кен өнеркәсібі кәсіпорындарының арнайы тобына блоктарды өндіру бойынша карьерлерді бөлуге мүмкіндік беретін бірқатар ерекшеліктерімен сипатталады. Әдетте, бұл кен орындарында қолайлы тау-кен геологиялық жағдайлары бар (аршылған жыныстардың қуаты шамалы), сондықтан олар ашық түрде игеріледі. Сонымен қатар, табиғи қаптау тасының кен орындарын игеру жыныстардың беріктік қасиеттері мен сәндік қасиеттерін сақтауды қамтамасыз етуі керек, бұл оның ерекшеліктерін анықтайды, оларға мыналар жатады:
- карьерлердің шағын өлшемдері жоспарда және тереңдікте;
- жұмсақ аршылған жыныстардың шамалы көлемі және қатты жарылған тозған тау жыныстарының аймақтары;
- массив құрылымында тау жыныстарының беріктік қасиеттерінің тік және жұмсақ жарықтары мен анизотропия жүйелерінің болуында көрінетін белгілі бір заңдылықтың болуы, бұл тау-кен жұмыстарының алдыңғы жағының орналасуын және тастың жеңілдетілген бөліну бағыттарына қатысты жиектердің белгілерін анықтайды;
- қажетті сәндік қасиеттері мен қажетті өлшемдері бар блоктарды өндіруді қамтамасыз ететін тау-кен жұмыстарының айтарлықтай дайындалған резервтік фронтын ұстау қажеттілігі;
- блоктарды массивтен бөлу процесінде тастың табиғи монолиттілігін сақтау,
- әзірленіп жатқан бермалардың шамалы биіктігі;
- тас блоктарын массивтен бөлудің арнайы әдістерін қолдану;
- белгілі бір өлшемдер мен пішіндегі тас блоктарын алу;
- бірегей арнайы қазу-тиеу жабдықтарын қолдануды талап ететін үлкен көлемдегі және массалық тас блоктарын қазу;
- тас блоктарының стандартты өлшемдерінен рұқсат етілген ауытқулардың шамалы мөлшеріне байланысты кеңістіктегі бағытталған ойықты қатаң сақтау;
- ілеспе тау жыныстарын өндіру көлемі көп жағдайда негізгі өндірілетін блоктық өнім санынан асып түседі, бұл шикізатты кешенді пайдалану туралы мәселе туғызады.
Табиғи қаптау тасының кен орындарын игеру кезінде тау жыныстарының әртүрлі физикалық-механикалық қасиеттері, кен орындарының пайда болу шарттары, шикізатқа қойылатын талаптар: карьердің көкжиектерін ашу нұсқалары мен игеру жүйесін; аршу және өндіру жұмыстарын жүргізуге арналған жабдықтар жиынтығын; тау жыныстарын қазуға дайындау тәсілдерін; тау-кен массасын алу, тиеу, тасымалдау және өңдеу құралдарын айқындайды. Табиғи беткі тастан кен орнын игерудің тән ерекшелігі-тастың блоктылығын, декоративтілігін және физика-механикалық қасиеттерін бағалау үшін қажетті пайдалы қазбалардың бастапқы көлемін өндіру үшін пайдаланылатын тәжірибелік Карьер құру.
Табиғи беткі тас кен орындарын игеретін карьерлерді шартты түрде үш түрге бөлуге болады:
- 80-250 МПа қысу беріктігі бар берік жыныстардан блоктарды өндіру бойынша карьерлер, мұнда негізінен бұрғылау және бұрғылау жұмыстары қолданылады;
- 40-150 МПа қысу беріктігі бар орташа беріктігі бар тау жыныстарынан блоктарды өндіру карьерлері, оларда тас кесетін машиналар мен блоктарды өндірудің аралас әдістері қолданылады;
- арнайы тас кесетін машиналар қолданылатын 0,4-40 МПа қысу беріктігі бар беріктігі төмен жыныстардан кесілген қабырға тастарын өндіру карьерлері (6-тарауды қараңыз).
Атқылаған жыныстардан (граниттерден және оларға ұқсас жыныстардан) блоктар өндіру бойынша жұмыс істеп тұрған карьерлердің өнімділігі жылына 2 -- ден 5 мың м3 -- ке дейін, ірі карьерлердің өнімділігі-жылына 10-12 мың м3-ке дейін құрайды. Гранит карьерлеріндегі блоктардың орташа өнімділігі 20-дан 30% - ға дейін, жекелеген кәсіпорындарда 50% немесе одан да көпке жетеді.
Мәрмәр блоктарын өндіру бойынша карьерлердің өнімділігі жылына 2 -- ден 4 мың м3-ке дейін, ірі карьерлердің өнімділігі жылына 10-нан 40 мың м3-ке дейін және одан да көп. Көптеген карьерлер үшін Мәрмәр блоктарының шығымы 15-20% аралығында, жекелеген кәсіпорындарда 30-35% жетеді.
Карьерлерде тау кен жұмыстарын жүргізу технологиясы келесі негізгі операцияларды қамтиды:
а)атқылаған жыныстардан (граниттерден және оларға ұқсас жыныстардан) блоктарды өндіру кезінде:
- борпылдақ және қираған тау жыныстарын жою бойынша аршу жұмыстары;
- монолиттерді массивтен бұрғылау, бұрғылау немесе жарылмайтын деструктивті құралдардың көмегімен бөлу;
- монолиттерді союдан кейін кесу үшін сүйреу;
- монолиттерді тауар блоктарына бөлу;
- блоктарды өткізу (өрескел өңдеу);
- көлік құралдарына блоктар мен айналаны тиеу;
- жұмыс алаңдарын қолдау бойынша көмекші жұмыстар;
б)орташа беріктігі бар жыныстардан блоктарды (мәрмәр және оларға ұқсас шөгінді жыныстар) өндіру кезінде:
- борпылдақ және қираған тау жыныстарын жою бойынша аршу жұмыстары;
- тауар блоктарын сақиналы фрезалары немесе барлары бар тас кескіш машиналармен тікелей массивтен кесу немесе ірі монолиттер массивінен арқан арамен бөлу, содан кейін оларды тауар блоктарына буроклиндік жұмыстардың көмегімен кесу;
- блоктар мен қалдықтарды (шамамен, бут, шлам) көлік құралдарына жөнелту.
Табиғи қаптау тастан блоктарды өндіру бір және екі сатылы Технологиялық схемалар бойынша жүргізілуі мүмкін. Бір сатылы дайындық схемасында массивтен бөлінген стандартты өлшемдегі блоктар тиеледі және одан әрі өңдеу үшін тасымалданады. Екі сатылы технологиялық схема кезінде массивтен 10-600 м3 және одан да көп көлемде алдын ала бөлінген монолит карьердің жұмыс аймағы шегінде тауар блоктарына кейіннен бөлінуге жатады.
2.2 Берік жыныстардан табиғи қаптау тастарының блоктарын өндіру
Аршу жұмыстарын жүргізу
Табиғи қаптау тасының көптеген кен орындарындағы аршылған жыныстар бос төрттік шөгінділермен және эрозияға ұшыраған тас қабатымен ұсынылған. Олардың қуаты бірнеше ондаған сантиметрден ондаған метрге дейін өлшенеді. Борпылдақ жыныстардың қуаты (топырақ-өсімдік қабаты, саз, саздақ, құмды саз және т.б.) әдетте 3-5 м-ден аспайды. борпылдақ аршылған жыныстарды автосамосвалдарға тиеу және үйінділерге тасымалдау арқылы шелектің сыйымдылығы аз бір шөмішті экскаваторлар жасайды. Аршу қуаты 1,5 м-ден кем болған кезде оны кейіннен экскаваторлармен немесе тиегіштермен тиеу үшін үйінділерге бульдозермен алдын ала жинақтау көзделеді. Бульдозерлер сонымен қатар пайдалы шатырдың шатырын аршылған жыныстардан тазарту жұмыстарын жүргізеді.
Табиғи тастың көптеген кен орындарындағы пайдалы қалыңдық массивінің жоғарғы бөлігі ауа райының бұзылуынан және қарқынды жарылудан зардап шегеді және блоктарды алуға жарамсыз. Мұндай жыныстардың жалпы қуаты 1-ден 5 м-ге дейін, кейде 10 м-ге дейін өзгереді.тау жыныстарының шамалы қуаттылығына қарамастан, оларды табиғи қаптау тастарының карьерлерінде жасау өте қиын және уақытты қажет етеді, өйткені тасты алып тастау тастың астындағы массивтің сақталуына кепілдік беретін тәсілдермен ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
