Кіріспе
Жалпы Қазақстанда электр энергиясын өндірудің ең басты ошағы ол әрине Жылу жәнеде Су электр станциялары болып табылады. Біздің қалада екі өндіріс орындары да кездеседі. Жәнеде бұл көрсеткіштер қаланың немесе мемлекеттің даму деңгейін көрсетеді. Бұл кәсіпорындар әрине, болашақ маман дайындайтын жоғары оқу орындарымен тығыз байланыста.
Жылу энергетикасы -- жылудың энергияның басқа түрлеріне (мех., электрлік, гидравликалық, т.б.) түрленуін зерттейтін жылу техникасының саласы. Жылуды электр энергиясына түрлендіру жылу электр стансасында жүзеге асырылады. Ол үшін бұларда отын жанғанда немесе ядр. отын ыдырағанда бөлінетін энергия, сондай-ақ, Жер қойнауының қызуы мен Күн радиациясы энергиясы пайдаланылады. Жылу энергиясынан мех. жұмыс алу үшін қолданылатын негізгі энергет. агрегат - жылу қозғалтқышы.

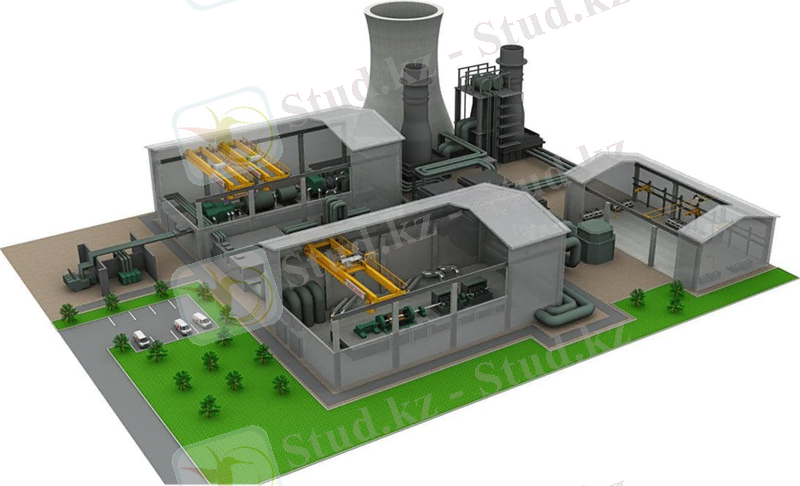

Жылу энергетикасы жылу электр станцияларынсыз мүмкін емес. Жылу энергия қондырғылары келесі схема бойынша жұмыс істейді. Біріншіден, органикалық шыққан отын пешке жіберіледі, онда ол өртеніп, құбырлар арқылы өтетін суды қыздырады. Су, нагреваясь, акционерлік қоғам болып қайта құрылып бу мәжбүрлейді айналатын турбина. Турбинаның айналуының арқасында электр генераторы іске қосылады, соның арқасында электр тогы пайда болады. Жылу электр станцияларында отын ретінде мұнай, көмір және басқа да жаңартылмайтын энергия көздері пайдаланылады.

3

1.Бу қазандықтарының жіктелуі және құрылымдық ерекшеліктері.
1.1 Бу қазандығының құрылымы.
Бу қазандығының жұмыс принципі оны ойлап тапқан сәттен бастап өзгеріссіз қалады: бір немесе басқа жылу көзі үлкен немесе кіші металл ыдыста орналасқан суды қайнау және булану температурасына дейін қыздырады. Ыдыстың жоғарғы бөлігінде жиналып, булану өнімдері қысым мен температураның қажетті мөлшеріне жетеді, содан кейін олар жоғары жұмыс параметрлеріне қол жеткізу үшін тұтынушыларға бу құбыры немесе бу жылытқышы арқылы жіберіледі. Бу өндіру процесінің тиімділігі көзден бөлінетін жылуды барынша толық пайдалану арқылы анықталады. Осы бағыттағы инженерлік ойдың дамуын бу қазандығының дизайны қалай өзгергенінен байқауға болады.
Алғашқы бу генераторлары тамақ пісіруге арналған қазандықтарға ұқсайды. Ағаш немесе көмір пеші сыртынан орналастырылып, су ыдысын төменнен қыздырды. Бұл схемада жылудың едәуір бөлігі қоршаған ортаны жылытуға жұмсалды, бұл алғашқы бу қазандықтарының тиімділігі өте төмен болды.Оттықтағы ашық жалын ғана емес, жану кезінде бөлінетін түтін газдары да жоғары температураға ие болғандықтан, бу қазандығының дизайнын жетілдірудің келесі міндеті су көлемінің ішінде шығатын газдардың жылуын ұстап тұру болды. Мәселе оған шағын диаметрлі түтін құбырларын орналастыру арқылы шешілді. Түтін мұржасы арқылы шығарар алдында газдар осы құбырлар арқылы өтіп, судың қызуы мен булануын тездетеді. Электр энергетикасында, теміржол және су көлігінде электр станциялары ретінде жиі қолданылатын бу су құбыры қазандықтарының дизайны түбегейлі өзгеше бағытта дамыды. Су құбыры қазандығы жағдайында жылу көздері емес-оттық пен газ құбырлары-су көлемінің ішіне орналастырылды, керісінше: кіші диаметрлі құбырларға бөлінген су көлемі жану өнімдері жүретін газ құбырларына орналастырылды.Бұл дизайн жоғары тиімділікпен көптеген салалардың технологиялық процестері үшін артық қысымды бу шығаруға мүмкіндік береді. Су құбыры мен жылу құбыры қазандықтарының дизайнындағы түбегейлі айырмашылықтар қазандық жабдықтарының көптеген жіктелуіне негіз болды.

1.2 Бу қазандығының жіктелуі.
1.2.1 Мақсаты бойынша жіктеу
Бұл жіктеу бу қазандықтарының белгілі бір түрлерін нақты салалармен емес, кеңейтілген қолдану салаларымен байланыстырады. Оған сәйкес бу
4

қазандықтары энергетикалық, өнеркәсіптік (технологиялық) және жылыту
(энерготехнологиялық) болып бөлінеді.Энергетикалық қазандықтар электр станцияларында айналуды электр энергиясын өндіретін турбиналарға беру үшін қолданылады. Осы жабдықпен өндірілген бу жоғары және ультра жоғары қысыммен сипатталады.Өнеркәсіптік немесе технологиялық бу қазандықтары- технологиялық қажеттіліктер үшін бай бу шығарады. Алынған будың қысымы сирек 3 МПа-дан (30 бар) асады. Қазандықтардың қысым бойынша жалпы жіктелуінде жабдықтың бұл класы төмен және өте төмен қысымды қазандықтарға жатады.Егер технологиялық бу қазандықтарын бөлек сегмент ретінде қарастыратын болсақ, онда жабдықты төмен және жоғары қысымды қазандықтарға бөлу қысыммен жұмыс істейтін ыдыстардың қадағалануын белгілейтін Ростехнадзор стандарттарына байланысты. Бұл туралы толығырақ "жоғары және төмен қысымды өндірістік қазандықтар" мақаласында.Жылыту немесе энергетикалық қазандықтар- өнеркәсіптік және энергетикалық қиылыста орналасқан. Ресейде олардың кеңінен қолданылуы өнеркәсіптік кәсіпорындарда моноқалалар мен тұрғын аудандардың кең құрылысына байланысты болды. Энерготехнологиялық бу қазандықтары өндірістік қажеттіліктер үшін және коммуналдық секторды жылыту үшін бір уақытта бу шығарды. Қазіргі уақытта энергия тиімділігін арттыру және өндірістерді реконструкциялау бағдарламаларына сәйкес ірі тоннажды бу қазандықтары бу өнімділігі төмен қазандықтармен ауыстырылады, ал тұрғын аудандарды жылумен қамтамасыз ету үшін үнемді су жылыту қазандықтары салынуда.

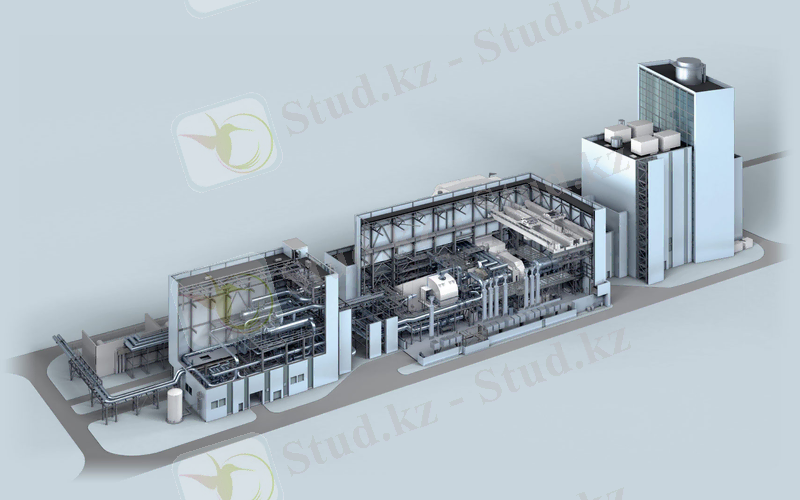

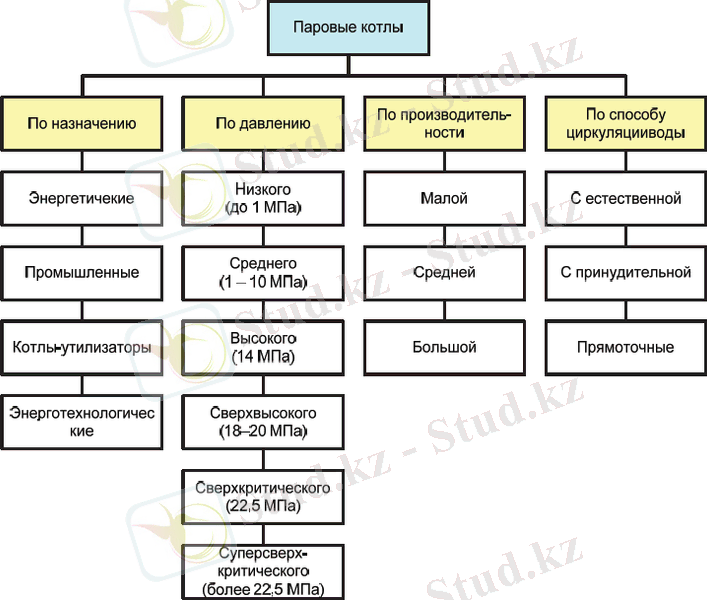

1.2.2 Бу қазандықтарының қысым бойынша жіктелуі
Бу қазандықтарының барлық түрлерін біріктіретін қысым бойынша жіктеу келесідей. Жоғары қысымды (энергетикалық) аймақ Жоғары, критикалық және суперкритикалық қысымды қазандықтарды қамтиды. Ауқымы: 3,9 МПа-дан 22,5 МПа-ға дейін (39-225 бар). Төмен қысымды аймақ (өнеркәсіп) серхниз (0,1 МПа дейін), төмен (0,1-1 МПа) және орташа (1-39 МПа) қысымды қазандықтарды қамтиды. Өте төмен қысымды қазандықтар аумақтық Ростехнадзор органдарында тіркелуге жатпайды.

1.2.3 Бу қазандықтарының өнімділігі бойынша жіктелуі
Бу қазандықтарын өнімділікке бөлуді қарастыра отырып, энергетика мен өнеркәсіп салаларын қайтадан ажырату керек. Сонымен, ресейлік техникалық әдебиеттерде қабылданған классификация технологиялық қажеттіліктерге арналған бу қазандықтарын бу өнімділігі 25 тсағ-қа дейін төмен өнімділік
5
санатына жатқызады. Орташа өнімділігі бар қазандықтармен бу өндіру 35-тен
160 тсағ аралығында. Өнімділігі жоғары бу қазандықтары-бұл сағатына 160-тан 250 тоннаға дейін бу шығаратын жабдық. Мұндай бу өнімділігі тек энергетикада сұранысқа ие.Өндірістік бу қазандықтарының сегментінде жіктелуі сәл өзгеше. Өнімділігі төмен санатқа 100-ден 500 кгсағ дейінгі деңгейде бу шығаратын бу қазандықтары мен тікелей ағынды генераторлар жатады; орташа санатқа-500-ден 5000 кгсағ-қа дейінгі қазандықтар, өнімділігі жоғары бу қазандықтарына 10 тсағ-тан басталатын модельдер жатады.

1.2.4 Бу қазандықтарының отын түрлері бойынша жіктелуі
Жіктеудің соңғы түрі-қазандықтарды жанатын отын түрлері бойынша бөлу. 20 ғасырдың ортасына дейін бу қазандықтары негізінен қатты отын болды және көмірде, шымтезекте немесе ағашта жұмыс істеді. 50-ші жылдары сұйық отын мен газ оттықтары жаппай шығарыла бастады. Бұл қазандықтардың дизайнын су көлемі мен жалпы өлшемдерін азайту бағытында қайта қарауға мүмкіндік берді. Оттықтарды пайдаланудың тағы бір салдары қазандықтардың жұмысын автоматтандыру болды.Қазіргі уақытта қазіргі заманғы бу генераторлары паркінің негізгі бөлігі газ және дизельді бу қазандықтарынан тұрады. Қатты отын модельдері көбінесе магистральдық газ құбырларына қол жеткізе алмайтын жерлерде аз қолданылады. Ici бу жабдығында газ оттықтарымен де, дизель немесе мазут оттықтарымен де үйлесімді камералық типтегі әмбебап оттық бар.
1.2.5 Қазандықтардың түрі бойынша жіктелуі
Басында айтылғандай, бу генераторларының дизайнын жетілдіру жабдықтың екі түрін тудырды: жылу құбыры және су құбыры қазандықтары. Шағын және орта өндірістерде бу тұтынудың салыстырмалы түрде аз мөлшері қысым мен өнімділіктің артық параметрлері бар су құбыры қазандықтарын тиімді пайдалануға мүмкіндік бермейді. Сондықтан өндірістік пайдалануға арналған бу қазандықтарының негізгі түрі-жылу құбырлары. Ici caldaie маркасымен шығарылатын барлық қазандық жабдықтары отқа төзімді түрге жатады. Толық шолу үшін су көлеміндегі бу қазандықтарына балама ретінде шығарылатын тікелей ағынды бу генераторларының өсіп келе жатқан ұсынысын атап өткен жөн. Олардың жұмыс принципі құбырлар немесе пластиналар түрінде конвективті беттерге берілетін судың үздіксіз булануын білдіреді. Кейбір өндірушілердің тікелей ағынды бу генераторлары жұмыс параметрлерін - Температураны, қысымды және будың құрғақтық дәрежесін сақтаудың дәлдігін қажет етпейтін процестерде өнімділіктің кең ауқымында
6
отқа төзімді қазандықтарға балама ретінде қарастырылуы мүмкін.

1.2.6 Бу қазандықтарының түтін газдарының айналу саны бойынша жіктелуі
Отқа төзімді қазандықтардың өзіндік ішкі жіктелімдері бар. Олардың бірі - түтін газдарының түтін құбырлары немесе айналмалы камералар арқылы өту саны бойынша модельдерді екі және үш жақты модельдерге бөлу. Екі жақты бу қазандықтарында реверсивті оттық және түтін құбырларының бір тобы бар, олар өткеннен кейін газдар түтін мұржасы арқылы шығарылады. Үш жақты қазандықтар жану өнімдерін қазандықтың контурынан шықпас бұрын қосымша өтуге мәжбүр ететін пешпен және түтін құбырларының екі тобымен жабдықталған. Олардың айырмашылықтары мен техникалық ерекшеліктері жеке материалда - "екі жақты және үш жақты бу қазандықтарында толығырақ қарастырылады.

1.2.7 Түтін құбырларының орналасуы бойынша жіктеу
Жылу құбыры мен түтін қазандықтарына ғана тән тағы бір классификация-орналасу схемаларына сәйкес. Әр түрлі өндірушілердің қазандықтарында жылу құбыры мен түтін арналарының бір-біріне қатысты орналасуының әртүрлі схемалары болуы мүмкін. Симметриялы және асимметриялық орналасуы бар қазандықтар бар.

1.2.8 Бу қазандықтарының газ-ауа трактінің түріне қарай жіктелуі
Тағы бір мәселе - газ-ауа жолының түрі. Осы негізде қазандықтар бөлінеді:
-табиғи тартқышы бар қазандықтар (ауа мен жану өнімдерінің қозғалысы атмосфералық ауа мен түтін құбырындағы газ тығыздығының айырмашылығының әсерінен пайда болатын қысыммен қамтамасыз етіледі)
-супер зарядталған қазандықтар (газ-ауа жолының кедергісі оттықтарға орнатылған үрлемелі желдеткіштердің жұмысымен жеңіледі)
-теңгерімді тартқышы бар қазандықтар (оттықтағы және көлденең газ құбырының басындағы қысым (қыздыру бетінің алдында) үрлемелі желдеткіштер мен түтін сорғыштардың атмосфералық бірлескен жұмысына жақын болған кезде)
ICI қазандықтары еуропалық өндірістегі қазандықтардың көпшілігі сияқты күшейтілген қазандықтарға жатады.
7

2.Қатты отынмен жұмыс істейтін ЖЭС отын шаруашылығы
Отын шаруашылығы электр станциясына келіп түсетін отынды түсіруге, есепке алуға, сақтауға, ішкі тасымалдауға және жағуға (ұсақтауға, жылытуға, ұнтақтауға) дайындауға арналған.Ең қымбат және күрделі-қатты отынға арналған шаруашылық. Қатты отынмен жұмыс істейтін ЖЭС отын шаруашылығының схемалық схемасы суретте көрсетілген. 4.1 [7]. Қатты отынды жеткізу негізінен жүк көтергіштігі 63, 94 және 125 тонна жартылай вагондарда теміржол көлігімен жүзеге асырылады.

8

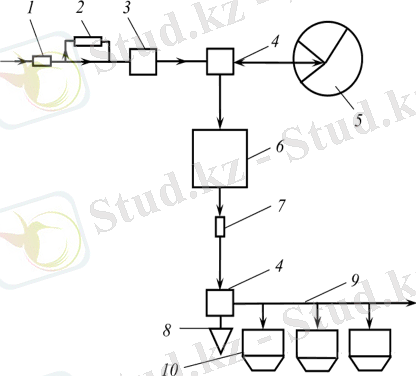

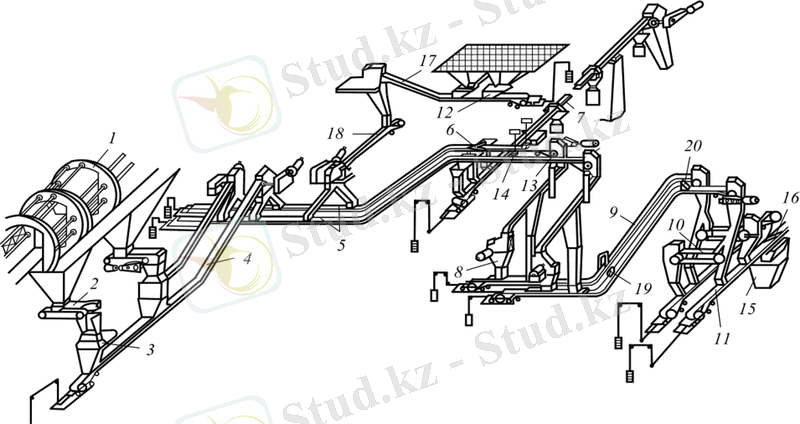

Қатты отынмен жұмыс істейтін ЖЭС отын шаруашылығының технологиялық схемасы:
1 - вагон таразы; 2 - жібіту құрылғысы; 3-қабылдау-түсіру құрылғысы; 4-қайта себу торабы; 5-айналма қойма; 6 - ұсақтау үй-жайы; 7-таспалы (Транспортерлік) таразы; 8-орташа отын сынамасын іріктеуіш; 9-таратушы транспортер; 10-қазандық цехындағы шикі отын бункері түсіру құрылғысы. Қабылдау түсіру құрылғылары әдетте жабық түрде орындалады және вагондарды түсіруге арналған құрылғыларды, қабылдау бункерлерін және отынды негізгі отын жеткізу жолына немесе қоймаға жылжытуға арналған құралдарды қамтиды.
Қуатты электр станцияларында қабылдау құрылғысынан отын қазандыққа конвейерлердің екі параллель желісімен беріледі, олардың бір желісі жұмыс желісі, ал екіншісі резервтік желі болып табылады. Жоғары қуатты электр станцияларындағы отын беру жүйесі тәулік бойы жұмыс істейді. Қуаты аз электр станцияларында отын бір немесе екі ауысымдағы жұмысына сүйене отырып жасалады.
Қазіргі заманғы қуатты электр станцияларында қабылдау құрылғысы мен негізгі ғимараттың параллель орналасуы орындалады; ұсақтау бөлмесі олардың арасына орналастырылады. Бірінші және екінші көтергіштердің конвейерлік галереялары (ұсақтау қондырғысына дейін және одан кейін) бір оське (жоспарда) орналастырылады. Жанармай қоймасы Қабылдау құрылғысының артына да, оның және негізгі ғимараттың арасына да
9

орналастырылады. Жану үшін ЖЭС қазандық бөліміне отын беру, әдетте, бас
ғимараттың тұрақты соңында жүзеге асырылады. Өте жоғары отын шығыны кезінде (1400 тсағ жоғары), сондай-ақ қазандық бөлімшесінің едәуір ұзындығы кезінде (ЗОО^ЮО м-ден астам) уақытша ұшынан немесе бас ғимараттың ортаңғы бөлігіне отын беруді екінші рет енгізу көзделеді.
Станцияға түсетін отын өлшенеді; өлшеу қателігі +- 0,5% болатын жүк көтергіштігі 200 т тензометриялық теміржол таразылары қолданылады. Сыртқы ауаның температурасы төмен аудандарда жартылай вагондарда қатып қалған отын алдымен еріген құрылғыда қыздырылған ауамен немесе радиациялық инфрақызыл сәулелендіргіштердің (бу, электр, газ) көмегімен қыздырылады, содан кейін түсіру құрылғысына жіберіледі, онда ол алдын ала бұрғылау машиналарымен қопсытылады.Отын шығыны 100 тсағ-тан асатын электр станцияларында вагондарды түсіру үшін өнімділігі 63 т жүк көтергіштігі 12 жартылай вагон және 94 немесе 125 т жүк көтергіштігі 10 жартылай вагон роторлы вагон аударғыштар (вагонды 270° бұра отырып) қолданылады.
Жартылай вагондардан отын қабылдау бункерлеріне құйылады, олардың жоғарғы бөліктері 400x400 мм ұяшықтары бар торлармен жабылады; бункердің астына отынды өрескел ұсақтауға (алдын ала ұсақтауға) арналған қоректендіргіш пен дискілі ұсатқыш орнатылады. Металл заттармен ұсатқыштардың сынуын болдырмау үшін олардың алдына таспалы транспортерлердің жетек барабандары болып табылатын шкивтік электромагниттік сепараторлар орнатылады. Алдын ала ұсақталғаннан кейін, таспалы конвейерлердің көмегімен отын қайта құю қондырғысына беріледі. Әрбір вагон аударғыштан отын беру өнімділігі вагон аударғыштың өнімділігіне тең бір таспалы конвейермен жүргізіледі.
Отын шығыны барлық энергетикалық қазандықтардың номиналды жүктемесіндегі 24 сағаттық жұмыс негізінде және ең суық айдың орташа температурасында жылу жүктемелерін жабу кезінде су жылыту қазандықтарының 24 сағаттық жұмыс жағдайына сүйене отырып анықталады. Резервті қамтамасыз ету үшін электр станцияларында отын қоймалары орнатылады. Қоймалардың сыйымдылығы электр станциясына 30 тәуліктік отын шығынына тең (көмір разрездерінен немесе шахталардан 100 км дейінгі қашықтықта орналасқан ЖЭС үшін-15 тәуліктік, ал 40 км дейінгі қашықтықта - 7 тәуліктік отын шығыны).Отынды қоймаға беру және оны қоймадан отын берудің негізгі трактісіне беру Негізгі трактінің әрбір желісінің өнімділігіне тең есептік өнімділігі ... жалғасы
