Күштік трансформаторлардын негізгі параметрлері

Жұмыс түрі: Іс-тәжірибеден есеп беру
Тегін: Антиплагиат
Көлемі: 17 бет
Таңдаулыға:

Логистика және көлік академиясы АҚ

Энергетика кафедрасы

Бекітемін
Бөлім меңгерушісі

______________ Егзекова А.Т.
_____ ____________20

ЕСЕП
өндірістік тәжірибе бойынша

Орындаған: Сансызбай Бекзат ЭЭ-20-2к

Тексерілді : Егзекова А.Т.

Алматы 2023
Қазақстан Республикасы Білім және ғылым министрлігі
Логистика және көлік академиясы АҚ
Автоматтандыру және телекоммуникациялар институты

Топ:ЭЭ-20-2к
Жетекші:

КҮНТІЗБЕЛІК ЖОСПАР
өндірістік тәжірибе бойынша

Жұмыстың атауы және жеке тапсырмалар
Жұмыстың орындалу кезеңі, тапсырмалар
1.
Күштік трансформаторлардын негізгі параметрлері

2
Өрт кауіпсіздігі саласындағы мемлекеттік бакылау. Өрт қауіпсіздігі саласындағы мемлекеттік бақылауды жүзеге асыратын лауазымды адамдар. Сигнал беру, өрт кауіпсіздік белгілері

3
Түйіспелі торапты жерлендіру мен кернеуді алу жұмыстары. Түйіспелі торапта кернеу астындағы жұмыстар.

Бас Энергетика кафедрасы Егзекова А.Т.

___ __________20____

МАЗМҰНЫ

Кіріспе
1
Трансфарматорлар туралы жалпы түсінік
5-6
1.2
Күштік трансфармарматорлар тарихы
7
1.3
Күштік трансфарматорлар құрылысы, жұмыс істеу принципі
8
1.4
Күштік трансформаторларды жобалау және пайдалану
9
2
Өндіріс объектілерінің өртке қарсы қорғанысы.
10-11
2.2
Өртті болдырмау шаралары
11-12
2.3
Өрттің шығу себептері
13-14
3
Түйіспелі торапты жерлендіру және кернеуді босату жұмыстары
14-15
3.2
Түйіспелі торапта кернеумен жұмыс
15
3.3
Түйін түйінімен жұмыс істеу кезіндегі қауіпсіздік мәні
15-16

Қорытынды
17

Пайдаланылған әдебиеттер тізімі
18

КІРІСПЕ

Қазіргі адам затының электр энергетикасыз өмірі мүмкін емес. Электр адам өмірін жақсы, жарқын және таза етеді. Бірақ жоғары вольтты ЭБЖ сымдары бойынша жүрмес бұрын, содан кейін үйлер мен кәсіпорындарға бөлмес бұрын электр энергиясын электр станциясы генерациялауы тиіс. Электр қуаты пайда болғанға дейін адамдар үйлерді, көшелер мен шеберханаларды жарықтандыру үшін өсімдік майын, балауыз шамдарын, май, керосинді, газдандырылған көмірді өртеді. Электр қуаты таза, қауіпсіз, жарқын жарық беруге мүмкіндік берді, ол үшін бірінші электр станциясы салынды. Қазақстанда электр энергиясын таратумен 20 өңірлік электр энергетикалық компания және шамамен 150 шағын тарату компаниясы айналысады. Халық пен ел экономикасын энергиямен жабдықтауды 180 энергиямен жабдықтаушы компания қамтамасыз етеді. Электростанция құрамына қосалқы станциялар кіреді. Трансформаторлық шағын станциялар да мамандар ҚС - деп қысқартып аталады. ҚС электр энергиясын түрлендіреді немесе оның желілердегі кернеуін төмендетеді, содан кейін оны кәбілдік арналар, ауа арқылы тұтынушыларға дейін өтетін желілер бойынша бөледі. Қазіргі уақытта "КЕГОК" электр желілерін басқару жөніндегі қазақстандық компанияның балансында 297 электр беру желісі және 76 қосалқы станциясы бар, бұл 24,5 мың км жуық желіні құрайды. "АЖК" АҚ аймағында Алматы мен Алматы облысында 35 кВ жоғары қосалқы станциялар саны 300 - ге жуық.

1. Күштік трансформаторлардын негізгі параметрлері
1. Трансфарматорлар туралы жалпы түсінік
Трансформатор - кернеуді түрлендіру үшін қолданылатын элемент. Ол трансформаторлық косалқы станцияның құрамына кіреді. Оның міндеті электр жабдықтары жұмысының барлық режимдерін қамтамасыз ету үшін жеткілікті көлемде тұтынушыларға қоректендіретін желіден ауа немесе кәбельдік жолмен электр энергиясын беру. Трансформаторлар дербес аспаптар түрінде де, басқа электротехникалық құрылғылардың құрамдас элементтері ретінде де пайдаланылады.

Трансформаторлардың әртүрлі түрлері іс жүзінде электр құралдарын қоректендірудің барлық схемаларында және электр энергиясын үлкен қашықтыққа беру кезінде қолданылады. Электр станциялары 220, 380, 660В шағын кернеу тогын шығарады. Трансформаторлар шамамен мың киловольт мәндеріне дейін кернеуді арттыра отырып, электр энергиясын үлкен қашықтыққа беру кезінде шығындарды айтарлықтай төмендетуге, сонымен қатар ЭБЖ сымдарының қимасының ауданын азайтуға мүмкіндік береді. Тұтынушыға (мысалы, әдеттегі үй розеткасына) түсер алдында ток тікелей төмендетуші трансформатор арқылы етеді. Дәл осылай біз үйреншікті 220 вольтты аламыз. Трансформаторлардың ең көп тараған түрі - күштік трансформаторлар. Олар электр тізбектеріндегі кернеуді түрлендіруге арналған. Түрлі электронды аспаптарда күштік трансформаторлардан басқа: - импульстік трансформаторлар; - қуатты трансформаторлар; - ток трансформаторлары.

Трансформаторлар бір фазалы және көп фазалы, бір, екі немесе көп орамалы болады. Қарапайым бірфазалы трансформатордың мысалында трансформатордың жұмыс істеу принципі мен схемасын қарастырайық. Трансформатор айнымалы ток көзіне қосылған кезде, оның бастапқы орамында I1 шамасымен айнымалы ток ағады. Бұл жағдайда Ф магнит 10 ағыны пайда болады, ол екі орамға да еніп және оларға ЭҚК-ні индукциялайды. Екінші орам жүктемеге жалғанбаған жағдай болады. Трансформатордың мұндай жұмыс режимі бос жүріс режимі деп аталады. Сәйкесінше, егер екінші орам қандай да бір тұтынушыға қосылған болса, онда ЭҚК әсерінен пайда болатын I2 тогы ағады. Орамдарда пайда болатын ЭҚК шамасы әрбір орамның орамдарының санына тікелей байланысты. Бірінші және екінші орамда индукцияланған ЭҚК қатынасы трансформация коэффициенті деп аталады және тиісті орамдардың орамдарының санына тең. Тұрақты ток катушкасы арқылы өткен кезде электромагниттік өріс параметрлері өзгермейді және ол екінші катушкада ЭҚК тудыруға қабілеті жетпейді. Сондықтан трансформаторлар айнымалы кернеумен ғана жұмыс істейді. Кернеуді түрлендіру сипатына біріншілік және екіншілік орамдағы орамдар санының қатынасы әсерін тигізеді.
Оны Kт - трансформация коэффициенті деп белгілейді. мұндағы: - бірінші және екінші орамдардағы орамдардың саны; - шығысындағы кернеулер. Демек, егер бірінші орамда орамдар көп болса, онда екінші орамдағы кернеу төмен. Мұндай аппаратты төмендеткіш деп атайды, мұндай жағдайда . Егер орамдар саны екіншілік катушкада көп болса, кернеу жоғарылайды және оны жоғарылататын деп аталады, Kт 1 болады.

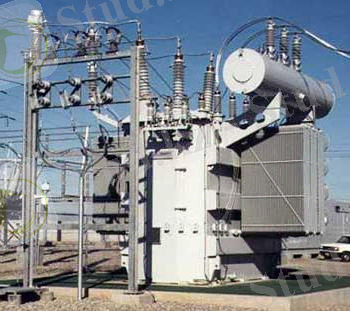

Күштік трансформатор - ұзақ қашықтыққа негізгі қуат электр қуатын беру үшін пайдаланылады өлшемі құрылғыда үлкен. Ең жиі, ол түрлендіру екі катушкалар (мүмкін одан да көп) бар тұрақты ток кернеуінің, үйде, бизнес және басқа да мекемелерде пайдалану үшін жарамды. Осы құрылғы үшін айнымалы магнит өрісі бар.

электр трансформатор қадам-төмен болуы (энергия ағынын таратады) және арттыру мүмкін, ол кернеудің қайталай қаншалықты байланысты, (кернеу алыс қашықтықтарға өтеді). Ол ағымдағы орын отандық пайдалану станцияны жеткенше, ол бірнеше рет айналады атап өткен жөн.
құрылғының жұмыс істеу принципі феноменін негізделген өзара индукция. Мұнда біз екі орамасының тартылады. Алғашында, ол айнымалы электр энергиясының келгенде магниттік ағыны, генераторларын бір электр күшін орамасының екінші. Екінші орамасының байланысқан энергетикалық қабылдағыштың болса, онда ол тоқ арқылы өтетін бастайды. кернеу қайта тиіс.
Ол электр трансформатор екі орамасының тең стресс екенін атап өткен жөн. Бұл параметр құрылғының түрін анықтайды. орта кернеуі бастауыш төмен болса, онда құрылғы әйтпесе ол артады, қадам-төмен деп аталады.
Күштік трансформатор уақыт, күш және сақ талап орнату үшін жеткілікті ірі құрылғы болып табылады. Тәркіленді осындай жұмысты орындауға уәкілетті электр монтерлар бар. Біріншіден, бірлік орнату сайтына жеткізіледі. Ол үлкен жүк немесе рельс бойынша алаң пайдаланады. барлық жұмысты орындайды аумағында, жүк көлік және жабдықтарды орнатуға кіру және жұмыс істеу мүмкіндігі үшін ұйымдастырылуы тиіс.

1.2 Күштік трансфармарматорлар тарихы
Күштік трансформаторлар - бұл электр энергетикасы мен өнеркәсіптегі негізгі құрылғылар. Олар электр энергиясын бір кернеу деңгейінен екіншісіне ауыстыруға арналған, әдетте, жоғары кернеуден төмен немесе керісінше. Трансформаторларды қолдана отырып, сіз энергияны ұзақ қашықтықта тиімді аударып, электр желілеріндегі тұрақты кернеуді сақтай аласыз. Электр станциялары, қосалқы станцияларда, қосалқы станцияларда, өнеркәсіптік кәсіпорындарда және басқа да энергетикалық қондырғыларда қуат трансформаторлары қолданылады. Олар электр энергиясын беру және таратуда электр энергиясын таратуда маңызды рөл атқарады. Трансформаторлар болмаса, сымдардағы үлкен шығындар есебінен энергияны едәуір қашықтықта тиімді аудару мүмкін емес.
Трансформаторлардың даму тарихы 19 ғасырдың соңында басталды. Француз физикі Джордж Жул Габриэль Лепаг және серб ғалымы Никола Тесла осы технологияның дамуына айтарлықтай үлес қосты. Лепаг трансформатордың принципін әзірледі және Tesla алғашқы практикалық трансформаторларды құрды және алғашқы практикалық трансформаторларды құрды және олардың ұзақ қашықтықта энергия беру мүмкіндіктерін көрсетті.
Уақыт өте келе трансформаторлар әлдеқайда жақсы болды. Әр түрлі типтер мен дизайндар жасалды, өзектер мен орамаларға арналған материалдар оңтайландырылды, сонымен қатар өндірістік әдістер және өндіріс технологиясы әдістері жетілдірілді. Қазіргі заманғы трансформаторлардың жоғары тиімділігі, сенімділігі және беріктігі бар.

Қуат трансформаторларының негізгі қосымшаларына мыналар кіреді:
1. Энергияны беру: трансформаторлар электр жүйелеріндегі кернеуді ұлғайту және азайту үшін пайдаланылады, бұл сізге ұзақ қашықтықта энергияны минималды шығындармен беруге мүмкіндік береді. Мысалы, электр станцияларында қуат жоғары кернеу кезінде пайда болады, содан кейін электр желісі арқылы берілудің төменгі кернеуіне айналады.
2. Энергияны бөлу: трансформаторлар су керенетін жоғары кернеудің электр желілерінен электр желілерінен, салада және үйде пайдалануға жарамды кернеуден түрлендіру үшін қолданылады. Олар тұтынушылар үшін тұрақты кернеуді қамтамасыз етеді және желілік қуат пен жүктеме арасындағы тепе-теңдікті сақтайды.
3. Өнеркәсіп және сауда: энергетикалық трансформаторлар өнеркәсіптік кәсіпорындарда электр жабдықтарына, қозғалтқыштарға, жарықтандыру жүйелеріне және басқа электр құрылғыларына дейін қолданылады. Олар сонымен қатар әр түрлі жүйелер мен жабдықтарға энергия беру үшін коммерциялық ғимараттар, сауда орталықтары мен басқа да нысандарда қолданылады.

Қуат трансформаторларына кіріспе осы маңызды технологияны зерттеу үшін ортақ негіз береді. Жұмыс принциптерін түсіну және трансформаторларды қолдану маңызды

1.3 Күштік трансфарматорлар құрылысы, жұмыс істеу принципі

Электр трансформаторлары электромагниттік индукция принципіне негізделген. Олар екі орамадан тұрады - әдетте жалпы магниттік тізбекке оралған бастапқы және екінші орында. Трансформатордың жұмыс принципі магниттік ағынның өзгеруіне негізделген, ол бастапқы орамадағы айнымалы токпен жасалған және қайталама орамада жасалған. Ағымдағы ағындар бастапқы ағындар кезінде бастапқы орамадан кейін магниттік тізбектің айналасындағы магниттік өріс жасалады. Бұл магнит өрісі кернеу мен ауыспалы токтың өзгеруіне сәйкес өзгереді. Магнит өрісіндегі өзгеріс трансформатордың қайталама орында ауыспалы кернеудің индукциясына әкеледі.
Бастапқы және қайталама орамалдардың айналымдарының қатынасы кернеулердің түрлендіргіштердің трансформатордың негізгі және екінші жағындағы қатынасын анықтайды. Егер қайталама орамадағы бұрылыстардың саны бастапқыдан үлкен болса, онда біз шығатын кернеуді (кернеудің жоғарылауы) алады. Егер бастапқы орамадағы бұрылыстардың саны екіншіден үлкен болса, онда біз шығыста төмен кернеу аласыз (кернеудің азаюы).
Трансформаторлардың жұмыс принципі Майкл Майкл фарадейдің физигі механикалық индукциясының заңдарына негізделген. Фарадайда заңы дедвератордан өткен магнит өрісінің өзгеруі оның электрлік кернеуіне кедергі келтіреді дейді. Бұл принцип бойынша трансформатордың жұмысы негізделген. Кернеуді түрлендірумен қатар, қуат трансформаторлары ағымдық өзгерте алады. Егер қайталама орамадағы бұрылыстардың саны бастапқыға қарағанда үлкен болса, онда біз шығыстан азаяды (ағымдағы өсім). Егер бастапқы орамадағы бұрылыстардың саны екіншіден үлкен болса, онда біз шығыста (ағымдағы төмендеу) ағып кетеміз. Трансформаторлардың бұл қасиеті электр энергиясына тұтыну тұтынушысының қажетті параметрлеріне тиімді бейімделуге мүмкіндік береді.
Қуат трансформаторларының жұмыс принципі электромагниттік индукцияға негізделген және кернеу мен токты тиімді түрлендіруге мүмкіндік береді. Бұл трансформаторларға электр энергетикасы мен өнеркәсіпке арналған маңызды құрылғылар жасайды.

1.4 Күштік трансформаторларды жобалау және пайдалану
Энергия трансформаторларының дизайны - бұл әр түрлі параметрлер мен талаптарды есепке алуды қажет ететін күрделі процесс. Мұнда қуатты трансформаторларды жобалау кезінде ескерілетін кейбір негізгі аспектілер бар:
Материалдарды таңдау: Трансформатордың өзегі мен орамаларына арналған, жоғары магниттік өткізгіштігі бар материалдар таңдалады. Біліктер құру үшін болаттар мен қорытпалардың әртүрлі түрлері қолданылады, ал мыс немесе мыс немесе алюминий сымдары жақсы электр өткізгіштері бар, орамалар үшін қолданылады.

Көлемдерін анықтау: Трансформатордың өлшемдері қуат, кернеу және ток талаптарына сәйкес анықталады. Әзірлеушілер трансформатордың қажетті сипаттамаларына қол жеткізу үшін оңтайлы өлшемдерді таңдаған кезде тиімділікті, қуат жоғалтуды, магниттік индукцияны және басқа факторларды ескереді.
Электр параметрлері: дизайн процесінде әр түрлі электрлік параметрлер, мысалы, дәлдік класы, қуат коэффициенті, кернеу, орамалы кернеу, рұқсат етілген шығындар және қысқа киртекционалды токтар ескеріледі. Бұл трансформатордың стандарттар мен нормативтік құжаттар талаптарына сәйкестігіне кепілдік беруге мүмкіндік береді.
Салқындату жүйелері: Салқындату - бұл трансформаторлардың дизайнының маңызды аспектісі. Трансформаторлар едәуір жылу мөлшерін шығарады, ал оны трансформатордан тиімді алып тастау қызып кетудің алдын алу үшін қажет. Табиғи консервективті салқындату, сондай-ақ табиғи конвективті салқындату, ауаға немесе сұйықтықпен мәжбүрлі түрде салқындату, сонымен қатар салқындату шүмегі немесе жылу қуат көздерін қолдану қолданылады.
Техникалық қызмет көрсету және бақылау: Трансформаторды орнатқаннан кейін оның дұрыс жұмыс істеуін және техникалық қызмет көрсетуді қамтамасыз ету маңызды. Оқшаулау күйін, параметрлерді басқару, ықтимал мәселелерді анықтау және қартаю компоненттерін ауыстыру ұзақ қызмет ету мерзіміне және трансформатордың сенімді жұмыс істеуіне мүмкіндік береді.
Энергия трансформаторларының дизайны мен жұмысы электр энергетикасы және электр энергетикасы саласындағы терең білім қажет. Трансформаторлардың дәл жобалау және дұрыс жұмыс істеуі электр жүйелерінің тиімділігіне және энергиямен жабдықтау сенімділігіне айтарлықтай әсер етеді.

2. Өрт кауіпсіздігі саласындағы мемлекеттік бакылау. Өрт қауіпсіздігі саласындағы мемлекеттік бақылауды жүзеге асыратын лауазымды адамдар. Сигнал беру, өрт кауіпсіздік белгілері
1.1 Пайда болу себебі

Өрт себептері отпен ойнау, өрт қауіпсіздігі ережелерін бұзу, жалынның тез таралуына ықпал ететін тұтану кезінде дұрыс емес әрекеттер жасау және т.б. Бақыланбайтын жануды болдырмау үшін өндіріс орындарында және күнделікті өмірде өрт неден туындауы мүмкін екенін білу қажет.

Өрттің негізгі себептері:
ақаулы жабдықты немесе тұрмыстық техниканы пайдалану;
ашық отты қараусыз қалдыру;
шөпті, қоқысты өртеу;
жанғыш заттардың, снарядтардың жарылуы;
зақымдалған электр сымдары;
электр және жылыту жабдықтарын дұрыс орнатпау;
жарылғыш заттардың ағуы;
найзағай.

Тағы бір классификацияны келтіруге болады, жалпы: өрттің таралуына себеп болған барлық себептер өртке (қасақана немесе абайсызда), өздігінен жануға, жабдықтың бұзылуына байланысты өрттерге және табиғи құбылыстарға бөлінеді.

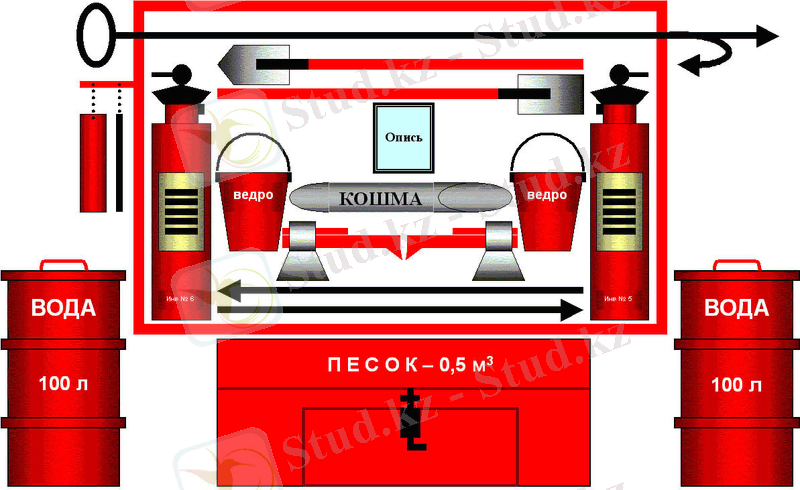

2.1 Өрттен қорғану
Өртенген заттың иісі немесе түтіннің пайда болуы - басталған өрттің алғашқы белгісі. Ең алдымен, өз-өзіңізді қолыңызға алып, уайымдамауға тырысыңыз. Өрт сөндіру диспетчеріне қоңырау шалып, мекен-жайыңызды айтыңыз. Егер, өрт сөндірушілер келгенге дейін өртті сөндірсеңіз, сіздің қоңырауыңыз жалған қоңырау болып есептелмейді. Өрт сөндірушілер өрт болған орынды тексеріп, ... жалғасы
