ҚАЗАҚСТАН РЕСПУБЛИКАСЫ АУЫЛ ШАРУАШЫЛЫҒЫ МИНИСТРЛІГІ
С.СЕЙФУЛЛИН АТЫНДАҒЫ ҚАЗАҚ АГРОТЕХНИКАЛЫҚ УНИВЕРСИТЕТІ

РЕФЕРАТ

СӨЖ тақырыбы: Тісті дөңгелектерді бақылау құралдары

Орындаған: Құдайберген Ерғанат
3-курс, 20-14 ТТТ
Тексерген: Аязбаева Айжан Бакытбековна

Астана-2022

МАЗМҰНЫ
I. КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
II. НЕГІЗГІ БӨЛІМ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
1. Тісті дөңгелек. Тісті дөңгелектің қызметтері және түрлері ... ... ... ... ... ...
1.1. Тетікті технологиялық талдау ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ..
2. Технологиялық процессті таңдау және жобалау ... ... ... ... ... ... ... ... ... ... .
2.1. Дайындаманы базалау схемасын таңдау ... ... ... ... ... ... ... ... ... ... ... ...
2.2. Технологиялық операцияларды жобалау. Станок таңдау ... ... ... ... ... .
2.3. Кескіш аспапты таңдау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
2.4. Кесу режимдерін есептеу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
3. Сандық бағдарламалы басқару станогы ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
3.1. Басқару программасын құру ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
3.2. Есептік-технологиялық карта ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
I. ҚОРЫТЫНДЫ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ... ... ... ... ... ... ... ... ... ... ... ... ... ...

КІРІСПЕ
Цилиндрлік бәсеңдеткіш - тісті берілу механизмдерінің кең тараған түрлерінің бірі. Олар металдарды, ағаш өңдеу машиналарын, өнеркәсіптік ұнтақтарды, бетон араластырғыштарды, конвейерлік механизмдерді, крандарды және кран машиналарын, сондай-ақ басқа жалпы өнеркәсіптік және құрылыс жүйелерін кесу үшін пайдаланылады.
Бәсеңдеткіш (цилиндрлік) - кіріс білігінің айналу бұрышының жылдамдығын шығыс білігінің төменгі бөлігіне айналдыратын механизм. Бұл жағдайда шығыс білігінің моменті айналу жылдамдығының төмендеуіне қарай артады. Бәсеңдеткіш (цилиндрлік) тісті дөңгелектен , біліктерден, білік мойынтіректерінен, майлау жүйелерінен және корпустан тұрады. Корпустың болуы қауіпсіздік, жақсы майлау және жоғары тиімділігін қамтамасыз етеді. Бәсеңдеткіштің негізі - цилиндрлік немесе конустық немесе спираль тәрізді тісті доңғалақтар. Бәсеңдеткіш бір немесе бірнеше кезеңнен тұруы мүмкін. Қажетті қадамдар санына байланысты қадамдардың саны таңдалады, жоғары болса соғұрлым жоғары қадамдар қажет.
Цилиндрлік бәсеңдеткіш - бір немесе бірнеше сериялы цилиндрлік тісті доңғалақтар, ортақ корпусқа салынған. Бәсеңдеткіштің қозғалтқышқа және жұмыс істейтін машинаға қосылулар немесе басқа қосылғыш элементтер арқылы қосылатын кіріс және шығыс біліктері бар.
Цилиндрлік бәсеңдеткіштің дизайны тік немесе көлденең болуы мүмкін.
Қадам саны бойынша: бір сатылы, екі сатылы, үш сатылы және көп сатылы болып бөлінеді.

Тісті дөңгелек. Тісті дөңгелектің қызметтері және түрлері

Тісті доңғалақ цилиндрлік немесе конустық беткейдегі тістері бар диск тәріздес бөлігінің негізгі бөлігі, ол басқа механизмнің тістерімен байланысады.
Тісті дөңгелектер тіс бойлық сызығының пішініне қарай жіктеледі:
- тік тістер;
- Қисық тісті;
- шевронды.
Тік тістер - ең көп таралған түрі. Тістері радиалды бетте орналасқан және екі тістерін алты байланыс желісі айналу осіне параллель болып табылады.
Бұл жағдайда екі білікшенің осьтері де параллельді орналасуы керек. Тісті дөңгелектер спираль мен шевроннан гөрі күштірек.

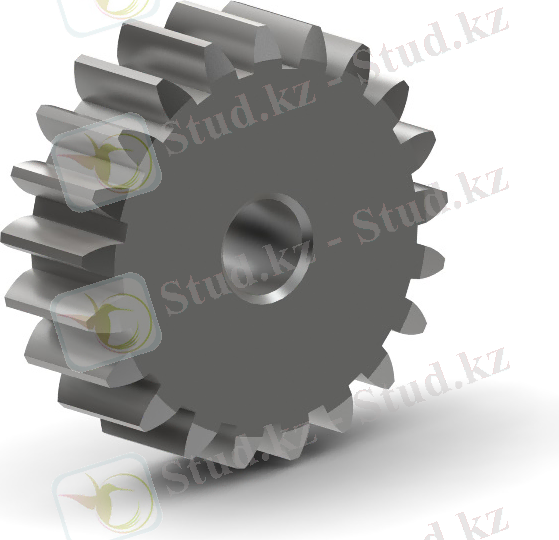

Сурет - 1. Тік тісті дөңгелек.

Қисық тісті дөңгелектер - бұл жақсартылған нұсқасы. Олардың тістері айналу осіне және спиральдың бөлігін құрайтын нысаны бұрышпен орналасқан. Осындай дөңгелектер тік тісті дөңгелектерден гөрі толқынды қозғалады және шуы аздау. Контакт аймағы тік тісті дөңгелектермен салыстырғанда артады, сондықтан күш күшейеді.
Бірақ спираль дөңгелектер жұмыс істегенде, ось бойында күші пайда болады, бұл ретте тартқыш мойынтіректерді пайдалану қажет. Сонымен қатар, тістің үйкеліс аймағының артуы арнайы жылуға арналған қуаттың қосымша жоғалуына әкеп соғады, ол арнайы майлау материалдарын пайдалану арқылы өтелуі тиіс.
Доңғалақ дөңгелектері жоғары жылдамдықта жоғары күш беруді немесе қатты шуды шектеуді қажет ететін тетіктерде қолданылады.

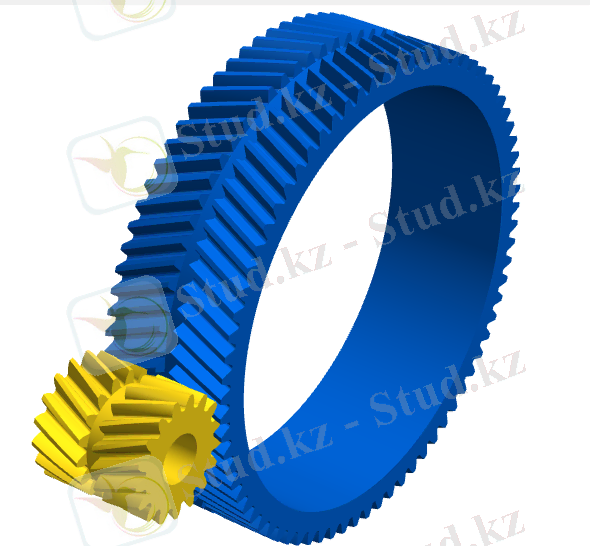

Сурет - 2. Қисық тісті дөңгелек.

Шевронды дөңгелектер.

Доңғалақтың тістері Шеврон V тәрізді жасалған (немесе қарсы тістерін екі түйісуі спиральды Доңғалақты формула алуға) болып табылады. Мұндай беру әдетте шеврон деп аталады. Дөңгелекті екі жарым осьтік күштері бір-біріне бас тарту, сондықтан қажырлы мойынтіректерді туралы өзегін орнату қажеті жоқ.

Сурет - 3. Шевронды дөңгелек.
Бұл жағдайда трансмиссия өзін-өзі реттеу осьтік бағытта, біліктер бірінің тісті дөңгелектер (әдетте қысқа цилиндрлік роликтер бар подшипниктер бойынша) қалқымалы тірек орнатылған, ол себеп болып табылады.

Ішкі беріліспен секторды ауыстыру.
Сектордың дөңгелегі кез-келген типті әдеттегі дөңгелектің бөлігі болып табылады. Мұндай дөңгелектер сілтеме толық айналым үшін бұру қажет болмаған кезде қолданылады, сондықтан оның өлшемдерін үнемдеуге болады.
Жүк көтергіштігі жоғары, тегіс, тыныш және жұмысын - дөңгелек тіс (Новиков берілісі) бар дөңгелекті негізделген спиральдыдан қарағанда әлі де жоғары қозғаушы өнімділігі бар. Олар азаяды, сол шарттармен, тиімділігі мен қызмет ету мерзімін қолдану шектелген алайда, мұндай шиналар өндіру үшін көбірек қиын. Олардағы тіс сызығы белгілі бір талаптарға сәйкес іріктелген радиус шеңберін білдіреді. Тіс байланыс беттерін дөңгелектерін ось тартымды желісі лақтыруға параллель бір нүктесінде орын алады.
Тесіктер.
Бөгеттің қақпасы бар дөңгелектер.Автокөліктегі басты трансфер.Айналуды бір білікше екіншісіне ауыстыру қажет болса, олардың осьтері қиылысқан жағдайда, тіреуіш тісті берілісі қолданылады.Тіс сызықтары түрінде ерекшеленетін конустық дөңгелектердің түрлерін: тікелей, тангенстік, дөңгелек және қисық тістері бар.
Тік дөңгелектегі конустық дөңгелектер, әсіресе қозғалтқыштан дөңгелектерге айналу күшін беру үшін пайдаланылатын автомобиль дифференциалында қолданылады.
Роман Абта жүйесі.
Тірек қозғалысы айналмалы қозғалысты аудару қозғалысына ауыстыру қажет болғанда қолданылады. Ол кәдімгі спурлар мен тіреулерден тұрады.
Желіні беру.
Корона дөңгелегі - тістері бүйір бетінде орналасқан доңғалақтың ерекше түрі. Мұндай доңғалақ кәдімгі шығыршы Тісті дөңгелектер, сонымен қатар, арнайы докилаков көмегімен тісті доңғалақтарға арналған кескіш тегістеу машиналарында кесілген.
бүкіл металл қабаты бір рет кесілген әдетте мүмкін емес болғандықтан, өңдеу бірнеше кезеңдерден жүзеге асырылады.
Өңдеу кезінде құрал құралға қатысты кері қозғалысты орындайды. Əрбір екі дəрежеден кейін, дайындау жəне аспап өздерінің осіне бір қадам ауысады. Осылайша, құралы мен дайындама бір-біріне оралғандай көрінеді.
Дүңгіршек толығымен айналдырғаннан кейін, долбяк жеміні дайындауға жібереді. Бұл процесс металлдың барлық қажетті қабаты жойылғанға дейін болады.
Конустық дөңгелектерді дайындау технологиясы бүйір беттерінің геометриясымен және тіс профилімен тығыз байланысты. Конуслық дөңгелекке профиль жасау үшін құралдың профильді профилін көшіру әдісі пайдаланылмайды, өйткені конустық дөңгелек шрифтінің өлшемдері конустың шыңына қарай өзгереді. Осыған байланысты модульдік дисктер диірмені, саусағай диірмені, тегістеу дөңгелегі сияқты құралдар тек сегізінші дәлдік дәрежесінен жоғары емес доңғалақтардың қуыстарын қалыптастыру үшін ғана пайдаланылуы мүмкін секіргіштердің барабанымен (шанышқы дөңгелегі) біріктірілген.
Жылжымалы әдіс қазіргі кезде ең технологиялық дамыған, сондықтан тісті дөңгелектерді өндірудің ең кең таралған тәсілі.Тісті дөңгелектерді дайындау кезінде тарақ, құрт кескіш және бұрғылаушы бит сияқты құралдар қолданылуы мүмкін.
Тарқышты қолдану арқылы илектеу әдісі.
Құрт дөңгелегін құрт тәрізді тегістеуші құралда жұмыс істеу әдісімен кесу.
Құрт кескіш.
Тірек қаптамасының нысаны бар кескіш құрал тарақ деп аталады. Тарақтардың бір жағында кесу жиектері оның тістерінің контуры бойымен өткірленеді. Кескіш дөңгелектің кескіні ось айналады. оның бұрулар ені бойынша жою үшін жоңқалар - Тарақ доңғалақ осіне перпендикуляр трансляциялық қозғалыс және доңғалақты осіне маятниктік қатар тұратын, күрделі қозғалысы орындайды. тарақты және дайындауды қозғалысы әр түрлі болуы мүмкін, мысалы, бос кесу тарақты қозғалысына келісілген үзік жүгіру-күрделі қозғалысын орындауға болады. Дайындама және құрал машинада бір-біріне қатысты қозғалады, егер кесілген тістердің профилі тарақтың түпнұсқа дайындаумен айналысады.
Тарақтардан басқа, кескіш құрал ретінде құрт кескішті пайдаланылады. Бұл жағдайда, құрыш құралы дайындама мен жонғыш кескіштің арасында өтеді.
Тісті дөңгелектер, сонымен қатар, арнайы докилаков көмегімен тісті доңғалақтарға арналған кескіш тегістеу машиналарында кесілген бүкіл металл қабаты бір рет кесілген әдетте мүмкін емес болғандықтан, өңдеу бірнеше кезеңдерден жүзеге асырылады.
Өңдеу кезінде құрал құралға қатысты кері қозғалысты орындайды. Əрбір екі дəрежеден кейін, дайындау жəне аспап өздерінің осіне бір қадам ауысады. Осылайша, құралы мен дайындама бір-біріне оралғандай көрінеді.
Дүңгіршек толығымен айналдырғаннан кейін, долбяк жеміні дайындауға жібереді. Бұл процесс металлдың барлық қажетті қабаты жойылғанға дейін болады.
Қола тырнаққа арналған құйма. Қытай (206 BC - 220 AD).
Көшіру әдісі (бөлімі). Тісті доңғалақтың бір ойығы дискіге немесе саусақтардың диірменіне кесіледі. Құралдың кесу жиектері осы қуыстың пішініне ие. Бір қуысты кескеннен кейін, дайындау бір қадамға айналады, операция қайталанады.
Бұл әдіс ХХ ғасырдың басында қолданылған. Оның жетіспеушілігі оның төмен дәлдігі - бұл әдіспен өндірілген доңғалақтың қуысы бір-бірінен өте ерекшеленеді.

Ыстық және суықтай илектеу. Процесс пластмасса мемлекетке жылытылған, стоматологиялық құралы арқылы белгілі бір тереңдіктің қабатының деформациясына негізделген.
Бұл жағдайда алдын ала дайындалған беткі қабаттың индукциялық жылуы белгілі бір тереңдікте, алдын-ала анықталған пішін мен дәлдікке жету үшін тістерді қалыптастыру және тістерді қалыптастыру үшін жылытылған преформинг қабатының пластикалық деформациясын біріктіреді.Конустық дөңгелектерді дайындау технологиясы бүйір беттерінің геометриясымен және тіс профилімен тығыз байланысты. Конуслық дөңгелекке профиль жасау үшін құралдың профильді профилін көшіру әдісі пайдаланылмайды, өйткені конустық дөңгелек шрифтінің өлшемдері конустың шыңына қарай өзгереді. Осыған байланысты модульдік дисктер диірмені, саусағай диірмені, тегістеу дөңгелегі сияқты құралдар тек сегізінші дәлдік дәрежесінен жоғары емес доңғалақтардың қуыстарын қалыптастыру үшін ғана пайдаланылуы мүмкін.Дәлірек конустық дөңгелектерді кесу үшін кескінді кескінделген дөңгелегі бар дөңгелек тордың торын бұзу әдісі қолданылады. Өндіруші дөңгелектің бүйірлік беті құралдың кесу жиектерінің негізгі кесу қозғалысы кезінде қозғалыстың кесілуін қамтамасыз ететініне байланысты қалыптасады. Бастапқы бөлу түз сызықты жүзі бар құралдармен алынды. Сызықты басты қозғалыс кезінде, жүзі жалпақ шығарылатын бетті құрайды. Мұндай беттік сфералық тартылыс профильдері бар конустық беттерді құра алмайды. Алынған конъюгат конустық беттерін, олар тартылған беттерден ерекшеленеді, квази-тартылыс беттер деп аталады.
Дөңгелектерді жобалаудағы қателер.
Тістің негізі кесілген.
Айтуынша қасиеттері кесіп тиіс тіс доңғалақтың сызықты бөлігі генерациялау сөресін және эвольвенты дайындалып эвольвенты, жоба желісін өңдеу шектелуі тиіс. темір Осы жолда доңғалақтарының сыртқы кесіп жатқан скрученной тіс профилін кесіп болса, осы базасында қию тістің әкеледі, ал кесу дөңгелегі болып табылатын тіс арасындағы депрессия үлкен алады. Бұл скрученной тіс бейіндегі бөлігін азайтады - оның жіңішке нүктесінде көп - нәтижесінде қысқартылған әкеледі ретінде тісті тістері тарту, сондай-ақ тістің базасын әлсіретуге жобаланған.
Сондай-ақ, егістіктерді іске қосу әдісінен басқа тісті дөңгелектерді дайындау әдісін қолдану арқылы болдырмауға болады.
Тістің қайрауы. Тісті доңғалақтардың мөлшерін азайту үшін дөңгелектің тістері аз болуы керек. тістерді саны жоқ төмен бар екенін кем 17 Сондықтан, дөңгелектер ... жалғасы
