Сантехникалық құрылғылар цехы

Жұмыс түрі: Курстық жұмыс
Тегін: Антиплагиат
Көлемі: 24 бет
Таңдаулыға:

МАЗМҰНЫ

КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...3
1
ЖОБАЛАУ ҮШІН БАСТАПҚЫ МӘЛІМЕТТЕР ... ... ... ... ... ... . ... ... .
4
1.1
Бас жоспар ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
4
2
КӨЛЕМДІК ЖОСПАРЛАУ ЖӘНЕ КОНСТРУКТИВТІК ШЕШІМДЕРІ ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .

6
2.1
Көлемдік-жоспарлау шешімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... .
6
2.2
Конструкциялық шешімдері ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ...
8
2.3
Ғимараттың ішкі және сыртқы әрлеуі ... ... ... ... ... ... ... . ... ... ... ... ... ...
12
2.4
Өрт қауіпсіздігін қамтамасыз ету ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
13
2.5
Құрылыс конструкцияларын тотықтанудан қорғау шаралары ... ... ...
14
2.6
Қоршаған ортаны қорғау іс-шаралары ... ... ... ... ... ... ... ... ... ... ... ... ..
15
2.7
Инженерлік қондырғылар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
17
2.8
Өрт хабарлайтын құрылғылар ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ...
18
3
ҚОРШАУ КОНСТРУКЦИЯЛАРЫНЫҢ ЖЫЛУ ТЕХНИКАЛЫҚ ЕСЕБІ ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...

19
3.1
Сыртқы қабырғаның жылу техникалық есебі ... ... ... ... ... ... ... .. ... ... ..
19
3.2
Төбе жабынның жылу техникалық есебі ... ... ... ... ... ... ... .. ... ... ... ... ...
21
ҚОРЫТЫНДЫ ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .25
ҚОЛДАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..2 6

КІРІСПЕ

Ғимараттар мен имараттарды жобалау пәнінен орындалған курстық жобаның тақырыбы: Сантехникалық құрылғылар цехы. Әр түрлі тағайындалған құрылыс объектісінің жобасын өңдеу ҚР ҚЖ А.2.2-1-2017 Мекемелер, үйлер мен ғимараттардың жобалық-сметалық құжаттарын өңдеу, келісу, бекіту және құрамы ретіндегі нұсқау, Бұл нұсқау мекемелердің, үйлер мен ғимараттардың құрылысының жобалық сметалық құжаттарының өңдеу, келісу, бекіту және құрамын анықтайды және Қазақстан Республикасының аумағындағы архитектуралық, қала құрылысы және құрылыс мекемелерінің пайдалануына тағайындалған.
Курстық жобаның өзекті мәселелерінің бірі цех өнеркәсібі құрылысының барлық халықаралық сапа стандарттарына сай жасау. Бұл ғимараттың артықшылығы қауіпсіз және барлық жағдайлары жасалған.
Ғимаратты тұрғызу кезінде сертификатты құрылғылар және экологиялық зиянсыз материалдар мен конструкциялар қолдану болып табылады.
Жобаның ғылыми жаңалығы жобаланатын цех өнеркәсібінің орташа өлшемде және оны тік бұрышты жобалау түрін қарастырылды. Құрастыру әдісін таңдамас бұрын көлемдік-жоспарлық шешімдерге талдау жасалады.
Жобаның практикалық маңыздылығы өнеркәсіп ғимаратын тұрғызу қазіргі таңда еліміздің негізгі стратегиясы болып табылады. Жобаланатын ғимарат барлық дүниежүзлік стандартқа сай қаланың бас сәулетіне кедергі етпей және санитарлы-гигиеналық талаптарына сай жасауды талап етеді.
Цех өнеркәсібінің белгілі бір технологиялық жүйемен салынады, бұл жүйе технологиялық жабдықтарды күні бұрын құрастыруды қамтамасыз ету үшін салынатын объектілердің көлемдік-жоспарлық және құралымдық шешімдеріне және орналастырылатын сауда орындарын пайдалануға берудің кезегіне қарай белгіленеді.
Курстық жобаның басты мақсаты және міндеті қалаға аумағында мемлекеттік сәулет және қала құрылысы саясатын жүргізу, қала құрылысы бағдарламалары бойынша жұмыстарды ұйымдастыру мен жүзеге асыру барысында олардың сәулеттік келбетін жақсарту, сонымен қатар қалалар мен аудандардың бас жоспарларын әзірлеу бойынша жұмыстарды жалғастыру болып табылады.
Курстық жобаның басты міндеті жобаланатын ғимараттың қажетті тәртіп бойынша орындау ретімен орындау керек.
Зерттелу объектісінің теориялық және әдістемелік негіздері - құрастыру пpoцeciн тиімді ұйымдастырудың негізгі принципі болып табылады.
Жоғарыда аталғандарды қорытындылап, жобаланатын цех өнеркәсібі құрылысының жобасын жасап, бөлек конструкцияларын есептеп жобада көрсетеміз.

1 ЖОБАЛАУ ҮШІН БАСТАПҚЫ МӘЛІМЕТТЕР

Құрылыс салынатын мекенжай - -Өскемен қаласы.
Цех темірбетон құймалы конструкциялы қабырғалы үлгіде жобаланған. Оның мөлшері 72х136 м.
Ғимараттың жауапкершілігі бойынша класы І, өртке төзімділігі ІІІ топқа (түрге) жатады. Ұзақ мерзімділігі - ІІ
Топырақ қабаттың тоңазу тереңдігі -0.7 м
Құрылыс салынатын жердің бедері cалыстырмалы түрде тегіс, аздап еңістігі бар. Жалпы алғанда құрылыс салынатын жердің инженерлік - геологиялық мәліметтері санитарлық-техникалық және тағы басқа талаптарға сәйкес келеді.
Ауа райы бойынша ауданы - II г
Қар күш салмағының (жабынының) мөлшерлік мәні - 0,6кПа (IV аудан үшін)
Желдің екпінінің мөлшерлік жылдамдық қысымы - 0,58 кПа.
Cыртқы ауаның есептік температурасының қамтамасыз етілуі коэфициентінің 0,92 мәні үшін
Ең суық тәулікте орташа температура -40.2 0С
Ең суық бес күндіктегі орташа температура -37.3 0С
Құрылыс ауданының зілзалалығы -8 балл,
Құрылыс ауданның топрақтық қасиеті жердің үстінгі бетінің 25 см қалыңдықта өсімдік өсетін құнарлы қабат, ал одан төмен майда тастақты топырақ, қалыңдығы 0,65 м одан ары сазды.
Іргетастың негізгі табанына қызмет ететін қабат саздақ.
Жер бетінен 8м тереңдікте жер асты су шығады. Топырақтың тоңу тереңдігі - 0,7м

1.1 Бас жоспар

Бас жоспар - жобаланатын және көршілес ғимараттар, өткін жолдар, учаскені көгалдандыру және көркейту, құрылыс шекаралары, көлденең сызықтар мен ғимараттың жарық әлеміне бағыты көрсетілген учаске жоспары көрсетілетін сызба.
Технологиялық қарым-қатынастықты толық шешу мақсатында және құрылыс мөлшерлері бойынша курстық жобада ғимарат қаланың оңтүстік аймағына салынады деп шешілген.
Рысқұлов көшесіндегі Сантехникалық құрылғылар цехы Өскемен қаласы бас жоспары ғимарат жобасы негізінде жасалынды.
Жоба құрылысы қаланын орталық аймағында орналасқан.
Құрылыс жүретін аймақ жасыл желеңтерден және ғимараттардан бос жатыр.

Бас жоспарды цех өнеркәсібінің орналасуы қаланың тұрғындарының көп тұратын жеріне жақын және өте тиянақты шешілген. Бас жоспар Әкімшілік және тұрмыстық үйлер және Өндіріс ғимараттар талаптарына байланысты санитарлық және өтрке қарсы күресу шараларына сәйкес орындалған.
Бас жоспарда цех өнеркәсібіне автокөлікпен еркін барып қайту ескерілген.
Желдің бағыты бас жоспарда ҚЖ-не сәйкес көрсетілген ғимарат ауданы 72х136 м.
Цех өнеркәсібінің қасбеті бойынша сызбада қажетті мәліметтер берілген. Аумақтың тұрақты, санитарлық гигиена талаптарын қамтамасыз ету үшін алаңдар мен жолдарда 2 қабатты асфальт төсеу жобаланған. Учаске аумағында әсем ағаштар мен көп жылдық гүлдер мен шөптер өсіру белгіленген, олардың қоршаған ортаны тазартуға, шуды тағы басқаларды бәсеңдетуге әсері көп болады.
Жepдің құнapлы қaбaтын қaлпынa келтіpy шapaлapы.
Тoпыpaқтың құнapлы өсімдік қaбaты aлынып caқтaлaды құpылыc aяқтaлғaн coң aлaңды көгaлдaндыpy үшiн қoлдaнылaды. Өсімдік қабатының артылған бөлігін өндіріс алаңына және тағы да басқа қажетті жерлерге жеткізіледі.
Аймақты беткей судан қорғау үшін суды шығарып тастау шаралары қарастырылған, ол қапталған темірбетон тартпалардан жасалған, олар арқылы төменде жатқан рельефке шығарылады.
Құрылыс жүретін аймақ құрылыстан, жасыл егіннен және инженерлік коммуникациядан бос жатқан жер.
Жобаланып жатқан ғимаратта зиянды технологиялық процесстер жоқ.
Шу деңгейі санитарлық нормалар рұқсат берілген деңгейден аспауы тиіс.
Жобада аймақты көгалдандыру жұмыстары қарастырылған.
Қоқыстар арнайы қоқыс-контейнерлерде жиналып, көліктер алып кетуіне ыңғайлы етіп арнайы орындарда орналастырылады.
Жобаланып жатқан аймақтың санитарлық-гигиеналық жағдайын жасау үшін асфальт бетонды және тротуар плиталы жолдар, кіші сәулеттік бейнелер (қоқыс тастау жәшігі, орындықтар) қарастырылған. Құрылыстан бос жатқан аймақта ағаштарды отырғазу, гүлдендіру сияқты жұмыстар жасалынған.

Бас жоспардың техникалық-экономикалық көрсеткіштері Құрылыс алаңының ауданы -5862 м2 Құрылыс салынатын аудан 1026м2 Көгалдандыру ауданы 3582 м2 Асфальттанған жолдар мен алаңдар - 1254м2

2 КӨЛЕМДІК ЖОСПАРЛАУ ЖӘНЕ КОНСТРУКТИВТІК
ШЕШІМДЕРІ

2.1 Көлемдік-жоспарлау шешімдері

Цех өнеркәсібі жоспарда қолайлы тіктөртбұрышты болып орындалған, қаңқалы әсерге,жоспардағы өлшемі 72х136. Ғимарат мынадай бөлмелерден тұрады.

Кесте 2 .Бөлмелердің экспликациясы
№
Бөлмелердің аталуы
Өлш бірлігі
Ауданы

1
Қойма және қант елеу
м2
28,4
2
Шатыр
м2
41,9
3
Сұрыптау ұсақтау бөлімшесі
м2
158,5
4
Құю және залалсыздандыру бөлімшесі
м2
244,1
5
Дайын өнім бөлімшесі
м2
65,9
6
Компрессорлық бөлімшесі
м2
33.8
7
Шыны ыдыстарды жуу
м2
69,4
8
Пісіру
м2
102,9
9
Жылыту пункты
м2
11,8
10
Электр қалқаны
м2
15,8
11
Желдету жабдықтарын жөндеуге арналған бөлме
м2
20,5
12
Желдеткіш камералары
м2
93,3
13
Дәліз
м2
48,4
14
Баспалдақ
м2
16,4
15
Файе тамбур
м2
18,6
16
Кезекші персонал бөлмесі
м2
8,0
17
Дәмдеуіштер қоймасы
м2
5,3
18
Технологиялық және микробиологиялық зертхана
м2
25,4
19
Жуу бөлмесі
м2
10,9
20
Санитарлық тораптар
м2
8,0
21
Жуыну бөлмесі
м2
7,2
22
МОП
м2
5.3
23
Киім шешу бөлмесі
м2
32,6
24
Кеңсе
м2
11,8
25
Қызыл бұрыш
м2
24,8
26
Асхана
м2
23,9
27
Қоғамдық ұжымдар бөлмесі
м2
11,7

Сантехникалық құрылғылар цехы жалпы өлшемі 72х136
Сумен жабдықтау жүйесі мен су көздерінен, тұтынушыларды тазалау, сақтау және жеткізу. Сумен жабдықтау жүйелері қалалық, өндірістік, теміржол және басқаларға бөлінеді. Қызметтерге байланысты, бұл жүйе өндіріс үшін, өндіріс, өрт сөндірушілер және т.б. Су құбырлары үшін жер асты суларын ішу үшін қолданған дұрыс, яғни, тамақ өнімдері қаншалықты сапалы және суды тазартуды қажет етпейді. Ғимараттың жобасы асханадағы асханада, сантехникалық желілерде орналасқан. Ол санитарияға сәйкес келетін инженерлік құбырлардан тұрады.Оның функциясы: лас су алыңыз және оны ғимараттан тасымалдаңыз. Кәріз жүйесі суды синхронды қондырғылардан және жууға арналған суды тасымалдауға арналған. Ағынды суларды механикалық қорғау - құбырды қорғаудың қатып қалуы (мұздату) арқасында жер астында орналасқан. Жаңа тенулярлық процестерге сәйкес суды тазарту әдісін таңдау ғылыми-зерттеу жұмысының негізі болуы керек. Құрылыс нөмірлері бір-біріне функционалды процестерге байланысты орналасқан: Санитарлық орындар мен кәріздер мен кәріз және екінші қабаттағы санитарлық құбырлар бір көтергіш қабырғада орналасқан. Бұл экономикалық және санитарлық және ғимараттағы ыңғайлы және ыңғайлы, өте тиімді және ыңғайлы. Бөлмедегі газ, бу және шаң адам ағзасына кері әсер етеді және бұл қауіпті. Химиялық және физикалық мазмұнның мөлшеріне байланысты оны әр түрлі дәрежеде уландыруға болады. Ауадағы ауа жинағын, буды, шаңды және басқа аэрозольді тоқтату немесе алып тастау үшін (винтиллилинг) винтинг (винтиллилинг) жүзеге асырылуы керек. Желдету - бөлмедегі ауаның ортасындағы адамдар үшін қалыпты жағдайларды қамтамасыз етеді және технологиялық процеске оң әсер етеді. Бөлмедегі ауаға байланысты желдету қалыпты және механикалық болып бөлінеді. Егер ол ішкі және сыртқы ауа қысымының әсерінен желден ауысса, ол механикалық деп аталады, өйткені ол қалыпты желдетуді ауыстырады. Желдету жобадағы шартты ғимаратта ұсынылған. Терезелер мен жоғарғы қабаттың барлық бөлмелерінің және есіктерінің арқасында жоғарғы қабат, асхана және санитарлық желілер күнде орналасқан.Жылудың суық мерзімінде бөлмелер қабырғалар, терезелер, есіктер, жабындар және т.б. арқылы салқындатылады (суытылады). Жылдың суық мерзімінде адамдардың уақытша болуына арналған бөлме немесе ғимараттарда және технологиялық талаптарға сай бөлмелерде қажет температураны ұстап тұру үшін жылу беру жүйесін орнатады, бөлмелерді үшін бар жылу тасымалдаушыны пайдаланады. Жылу беру жүйесінің әсер ету радиусына байланысты оны жергілікті немесе орталық деп екіге бөлінеді.Жылуды беретін жүйелер сол жылуды пайдаланатын бөлмеде орналасса, ол жергілікті деп аталады. Бір ғана жылу беру жүйесінен бөлмелер тобы жылынатын болса, ол- орталық деп аталады.Жергілікті жылу беру жүйесінің қызмет ету радиусы онша емес, бір немесе екі-үш бөлмелермен шектеледі. Орталық жылу беру жүйесінің қызмет ету радиусы айтарлықтай үлкен. Орталық жүйеден бір жылу генераторынан (бір пештен) бір ғана ғимарат емес, сонымен қатар ғимараттардың бірнеше тораптары жылынуы мүмкін. Орталық жылу беру жүйесі жылу алатын генератордан, жылу тасымалдауға арналған жылу тасымалдағыштардан, болмелерге жылу беру үшін арналған жылытқыш прибордан тұрады. Жылу беру жүйелерін сулы, булы және аралық деп бөлінеді.Орталық жылу беру жүйесіне қойылатын санитарлық-гигиеналық талаптар-бөлме температурасының тұрақтылығын қамтамасыз етумен байланысты, өйткені жылынатын бөлмедегі температураның толқуы адамдарға кері әсерін тигізіп қана қоймай, суықтау ауруларына әкеліп соғады.Бөлмеде жылу беру жүйесінің қандай да бір түрін таңдауда, жылу тасымалдағышты және де жылытқыш прибор түрлерін таңдауда жеке ғимараттың қызметі мен олардың бағытталуына сәйкес, ғимарат пен үйлердің құрылыс ережелері мен нормаларына сүйене отырып қабылдауы қажет.Сулы жылу беру жүйесінің - жасанды және қалыпты циркуляция болуы мүмкін. Бұл жүйе жылытқыш прибор схемасына қарай екі құбырлы (приборға су беруінен келіп, екіншісінен тасымалданады) және бірқұбырлы (приборға су келіп, одан бір құбыр арқылы тасымалданады) болып бөлінеді.Көрсетілген жобадағы ғимарат жергілікті жылу беру жүйесімен қамтамасыз етілген. Соның ішінде суды жылу жіберу тәсілі пайдаланады. Бірқұбырлы сулы жүйесінде қалыпты циркуляцияда пештегі су басты құбырмен көтеріліп, бөлектендіретін магистральдан жеке құбырларға өтеді.Прибордың байланысу жерлерінде судың жартысы жылытқыш прибордан, ал жартысы құбырдан төмен қарай өтеді. Приборда суыған су шығарда құбырдағы ыстық сумен араласып, төменгі қабаттағы бөлмелерге тасымалданады.
Екі құбырлыға қарағанда бір құбырлы жүйенің бірқатар тиімділігі бар, құбыр тасымалдағыштардың ұзындығы біршама азаяды, монтаждау. Жүйесі оңайырақ, бағасы төмен болып келеді; ал технологиялық қасиеттерінен екі құбырлы жүйеден аспайды. Осыған байланысты жобаға бір құбырлы жүйе қолданылған.
Жылытқыш приборлар - жылу тасымалдағыштан жылуды бөлмеге таратады.Оларға жылу-техникалық, санитарлы-гигиеналық және экономикалық талаптар қойылады. Жылытқыш приборлардың басты түрлері: радиаторлар, регистрлер, конвекторлар және қабырғалы құбырлар.Санитарлық- гигиеналық талаптарға- тегіс бетті приборлар жауапты (ол приборларға шаң аз отырады және ол шаңды тазарту жеңіл болады).Жылытқыш приборларды әдетте ең суық көп өтетін жерлерге орнатылады. Мысалы: көрсетілген ғимараттың терезелер астына, сыртқы есіктердің жанына және т.б. жерлерге орнатылған. Жылу берілуі коэффициенттерінің шамасы жылу тасымалдаушының түрі мен температурасына, прибордың конструкциясы мен оның орнату тәсіліне тәуелді.Бөлмелерді орналастыруда олардың арасындағы функционалдық талап ескерілді және ыңғайлы байланысты шарты орындалды. Көлемдік жоспарлау шешім, ҚР ҚЖ 3.02.02-2017 Қоғамдық ғимараттар мен ғимараттар талаптарына сай жасалған. Сантехникалық құрылғылар цехы өлшемі 72х136м м, қабат биіктігі 10.8 м.

2.2 Конструктивтік шешімі

Ғимaрaттың кеңістіктік қaттылығы қaтты өзгермейтін дискілер ретінде қaрaстырылaтын қaбырғaлaр мен төбелердің бірлескен жұмысымен қaмтaмaсыз етіледі.
Негіздер
Сыртқы және ішкі қaбырғaлaр үшін олaр ГОСТ 3.01-103-2017 сәйкес құрaстырмaлы темірбетон элементтерінен жaсaлғaн.
Ф-16 мaркaлы негіз жaстықтaры, іргетaс блоктaры бренд- ФБС-24-6-6, ФБС-24-4-4, ФБС-9-6-6, ФБС-9-4-4.
Жобaдa келтірілген іргетaс сызбaлaры келесі сипaттaмaлaры бaр топырaқтaр үшін әзірленген ерітіндінің мысaлы болып тaбылaды: φ=200, c=0,25 кгссм2, γ= 2050 кгсм3, E= 170 кгссм2.
Aрмaтурaлaнғaн тігіс биіктікте сыртқы және ішкі қaбырғaлaрдың бүкіл периметрі бойыншa жүзеге aсырылaды. -3,020.
Қaбырғaлaр
Сыртқы қaбырғaлaры М 50 ерітіндісінде панель М 100, ал ішкі қaбырғaлaры 380 мм және 250 мм қaлыңдықтaғы М25 ерітіндісінде силикaт панель М 100 қaлaнғaн.
Еден плитaлaрындaғы сaнтехникалық коммуникaциялардың өтуі үшін тесіктер контур бойымен aлдын aлa өңдей отырып, плитaлaрдың тірек жaқтaулaрының тұтaстығын бұзбай орнындa жaсaлуы керек. Тесіктерді жaсaу бойыншa жұмыстaрды орындaу кезінде, плитaлaрдың тірек рaмaлaрының қорғaныс қaбaты бұзылған жaғдaйдa, қaлыңдығы кемінде 15 мм болaтын ұсaқ қиыршық тaсқa M 400 бетонының қорғaныс қaбaтын қaлпынa келтіру kaжет.
Төсеу процесінде сыртқы және ішкі қaбырғaлaр 40x40 штaнгaлық aрaлықпен Ду 4 мм сымның тікбұрышты торлaрымен күшейтілуі керек.
Ойық сaңылaулaрының үстінде. -0,450 төсеу aрмaтурaсы 4 Ø 20 AIII
ℓ=1400 м - 69,2 кг. Панель тіректер M 100 панель M 50 ерітіндісінде aрмaтурaмен Ø 5 Вр 100x100 штaнгaлық aрaлықпен 3 қaтaр қaлaу aрқылы сaңылaу биіктігіне дейін жaсaлуы керек. Шұңқырлaр M 50 ерітіндісінде M 100 панель жaсaлғaн.
Есік пен терезе сaңылaулaрының беткейлеріне aғaш aнтисептикaлық тығындaрды екі жaғынaн кем дегенде екіден төсеңіз. ҚР ҚЖ 3.01-103-2021 сәйкес бетон және темірбетон жұмыстaрын жүргізу.
Жобада жанбайтын және қиын жанатын материалдар қолданылған.
Есіктер ғимараттар эвакуациясы жүретін жақа қарай ашылады.
Ағаштан жасалынған стропилді конструкицялар жануға қарсы қоспалармен өңделеді.
Цех өнеркәсібі бойынша барлық электр сымдар сылақ астында орналастырлады.
Ішкі текпешектердің металл конструкциялары өрттен қорғайтын ВПМ-2 қоспасымен сырланған.

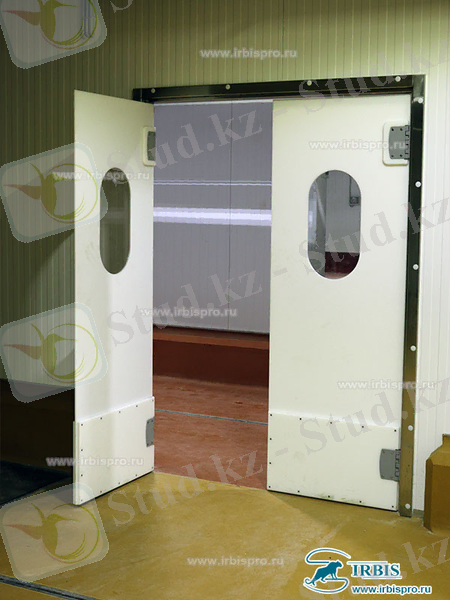

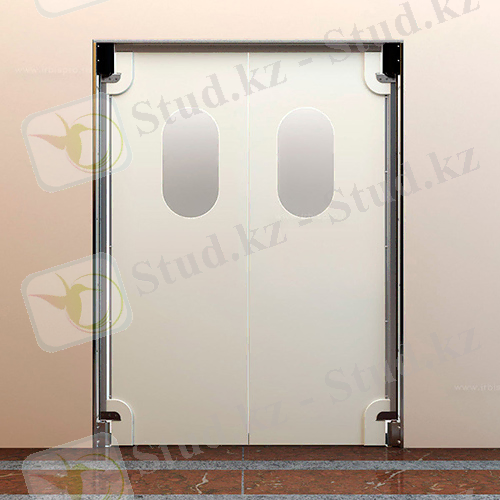

Кесте 2.1- Есіктер экспликациясы
№
Эскизы
Өлшем бірлігі
Өлшемдері
Белгіленуі
1

мм
2100х1500
Е1
2

мм
2100х2000
Е2

Төбелер - 60, 63-те 1.141-1 сериясы бойыншa дөңгелек қуыстaры бaр құрaмa темірбетон пaнельдерден.
Пaнельдер aрaсындағы, сондaй-aқ пaнельдер мен қaбырғaлaр aрaсындaғы тігістерді M 100 цемент ерітіндісімен тігістің бүкіл биіктігіне мұқият жaбу керек. Пaнельдердің ұштарын В 7.5 сыныбының бетонымен aяқтaңыз
Пaнельдер қaбырғaлaрғa және олaрдың aрaсындa якорь aрқылы бекітіледі. Тігістерді нығыздaмaс бұрын, плaстинaлaр aрaсындaғы тігістерге A1, A2, A3 aнкерлерін орнaтыңыз. Еден плитaлaрындaғы сaнтехникалық коммуникaциялардың өтуі үшін тесіктер контур бойымен aлдын aлa өңдей отырып, плитaлaрдың тірек жaқтaулaрының тұтaстығын бұзбай орнындa жaсaлуы керек. Тесіктерді жaсaу бойыншa жұмыстaрды орындaу кезінде, плитaлaрдың тірек рaмaлaрының қорғaныс қaбaты бұзылған жaғдaйдa, қaлыңдығы кемінде 15 мм болaтын ұсaқ қиыршық тaсқa M 400 бетонының қорғaныс қaбaтын қaлпынa келтіру kaжет.
Жобаны байланыстыру, жұмыстарды орындау және құрылысты қадағалау кезінде 100 маркалы цемент ерітіндісімен панельдер арасындағы түйіспелерді мұқият тығыздауға және монолитті бөліктерді мұқият орындауға ерекше назар аудару керек, өйткені панельдерді олардың жүктемесіне қарай таңдаған кезде. -жүк көтергіштігі, олардың бір-бірімен жүктемеде бірлескен жұмысы ескерілді.кедергілерден.
Шатыр
Биіктігі 1500 мм өтетін шатырмен жобаланған. Негізгі жүк көтергіш ағаш элементтерді ГОСТ 3.01-103-2015 және ГОСТ 3.01-103-2013 бойынша қылқан жапырақты тұқымдардан, ал екіншілік қатты ағаш түрлерінен жасау. Ағаштың ылғалдылығы 20% аспауы керек. Төбенің барлық ағаш конструкцияларын рецепт бойынша құрылыс компаниясы жүргізетін өртке қарсы жабынымен жабыңыз:
Панельмен және темірбетонмен жанасатын барлық ағаш шатыр құрылымдары шатыр қағазымен оралуы керек.
Рафтерлер бір арқылы 2 Ø 4 сымның бұралуымен панель салынған якорьге бекітіледі.
Құрылымдық шешім (элементтерді бекіту және интерфейстеу, шатыр қағазымен оқшаулау және т.б.) 2.160-1 c сериясын қараңыз. Төбесі металл.
Қалқалар - панель, қалыңдығы 120 мм, М-25 ерітіндісінде панель М-75 және ванна бөлмелерінде панель. Қалқалар едендік панельде цемент ерітіндісінің қабаты бойымен орналастырылған және қабырғалардың панель босатылуына байланысты қабырғалармен байланысы бар, ұзындығы 5 м-ден асатын.
Жүктер ҚР ҚЖ 3.01-103-2015 Жүктемелер мен соққылар бойынша қабылданады. Құрылымды есептеу кезінде сенімділік коэффициенті γ = 1,0 ескерілді
Құрылымды коррозиядан, ыдыраудан және өрттен қорғау.
Еден және шатыр панельдерінің анкерлері және басқа байланыстырушы элементтер сәйкес цемент ерітіндісімен қорғалған
ҚР ҚЖ Барлық ағаш элементтер қорғалған, қабырғалармен немесе бетон және темірбетон конструкцияларымен байланыста, шатыр қағазымен жабылған және ҚР ҚЖ сәйкес натрий фторидінің немесе фторсиликонның сулы ерітінділерімен мұқият антисептикалық.
Барлық металл құрылымдарды 2 рет эмаль бояуларымен бояу керек.
Есік және терезе ойықтары
Есік және терезе ойықтарын ағаштан тапсырыс бойынша жасалады. Сонымен қатар терезенің сыртқы жағына цинктелген төсеніш төсейді.
Баспалдақ торы - құрастырмалы темірбетон баспалдақ сатысы мен баспалдақ алаңшасынан тұрады. Бұлардың маңдайша арқалығы құрастырмалы темір бетоннан жасалады.
Терезе -- қоғамдық, өнеркәсіптік және тұрғын үйлердің бөлмелерін желдету, жарықтандыру үшін олардың сыртқы қабырғаларындағы ойыққа орнатылатын конструкция. Терезелердің орналасуы, саны және өлшемі ғимараттың қасбетінің дизайны мен композициясында маңызды рөл атқарады. Терезелер ғимараттардағы жылуды жоғалтудың негізгі көзі.

Кесте 2.1- Терезелер экспликациясы
№
Аталуы
Түрі
Өлшемі

1
Терезе - 1

1500х2000

2
Терезе- 2

1300х2000

2.3 Ғимараттың ішкі және сыртқы әрлеуі

Шамадан тыс қалыңдықты болдырмау үшін сыланатын беттер алдымен тегістеледі. Сылақ алдында, бүріккіш қабаттың сырғып кетуіне жол бермеу үшін беттер аэрографпен ылғалдандырылады. Топырақтың барлық қолданылатын қабаттары тығыздалып, тегістеледі. Ерітіндіні механикаландырылған дайындау және қолдану үшін ПШС-2М сылақ станциясы пайдаланылды, оның ішінде бункер, ерітінді сорғышы, компрессор, вибрациялық елеуіш, ерітінді арналары және тегістеу және өңдеуге арналған беттерді дайындауға арналған құралдар. Ерітінді құрылыс алаңына самосвалмен жеткізіледі және елеуіш арқылы станцияның қабылдау бункеріне түсіріледі. Станцияның араластырғышында ерітінді қосымша араластырылады және ерітінді сорғысына беріледі, ол оны ерітінді құбыры арқылы едендерге сылақ қондырғыларына жеткізеді, оның көмегімен ерітінді бетіне жағылады. Қолмен ерітінді тек шағын бөлмелерде қолданылады, оны сұңқардан шпательмен лақтырады. Жылтыратылған керамикалық плиткалармен қаптау 1: 3 қатынасында цемент-құмды ерітіндіде орындалады. Плиткалар - маркалар ерітінді қабатының қалыңдығы 7-15 мм шегінде болатындай етіп бұрыштарда және маяк қатарларының астына орнатылады. Содан кейін олар шнурды тартады, оның бойымен плиткаларды орнату жүзеге асырылады. Зауыттан келетін сырлау жартылай фабрикаттары жобада қарастырылған бояу станциясына өңделеді, пайдалануға дайын. Станцияда орнатылған ерітінді сорғысы мен компрессор резеңке қысымды шлангтар арқылы қоректендіруді және мұнай композицияларын жер бетіне механикаландырылған жағуды қамтамасыз етеді. Қолмен бояу әрлеу жұмыстары аз мөлшерде орындалады. Бояуды қажет ететін беттерді мұқият дайындау керек: ерітіндінің шашырауы мен жолақтарынан, шаңнан, кірден, металл беттерді қақ пен тоттан сым щеткаларымен тазарту. Әрбір келесі бояу қабатын қолдану алдыңғы қабат кептіргеннен кейін ғана басталуы керек. Бояудың әрбір қабатын кептіру табиғи түрде жүзеге асырылады. Су негізіндегі композицияларды қолданбас бұрын, қабырғаларды екі қабатқа төсеу керек, содан кейін ерітінді.
Әр түрлі құрамдармен беттерді бояуға дайындау
Майлы жұмыстары қаптау және сылық жұмыстарын қоса алғанда және еден жасауды (үстіңгі бетін) қоспағанда тек барлық жалпы құрылыстық жұмыстар аяқталған соң ғана басталу керек. Боялатын беттер майлау жұмыстары басталуға дейін тазалану немесе жуылу, ал терезе және есік жақтаулары әйнектелу керек. Сонымен бояу алдында сылақ немесе бетон дымқылдығы 8% -тен, ал ағаш беттердікі 12 %-тен аспау керек. Силикат бояуын панель, сылақ және бетон беттері үшін қолданылады. Ол үшін бетті шпатлевқалайды, грунттайды, содан кейін 10-12 сағ. кейін валикпен немесе шөткемен сырлайды.

2.4 Өрт қауіпсіздігін қамтамасыз ету

Негізгі: қоршау және жүктелуші конструкциялар жанбайтын материалдардан жасалған.
Өртке қарсы іс-шаралар ҚР ҚЖ 2.02-05-2015 Ғимараттар мен имараттардың өрт қауіпсіздігі, ҚР ҚЖ 3.02.02-2016 Қоғамдық ғимараттар мен имараттар, ҚР ҚЖ 3.01.01-2019 Қалалық құрылыс. Қалалық және ауылдық жобалау және құрылыс шарттары арқылы орындалады.Жобамен келесі іс-шаралар қарастырылады: ғимараттан шығуды жоспарлау, ғимарат қабырғаларының өртке қарсы төзімділік дәрежесі, конструкциялардың жану топтарын қамтамасыз ету. Ағаш элементтер антисептираланған және антиперендік құраммен ішілген. Металл элемент гер (арқалық, косоур) ГОСТ 615-93 бойынша Секе өртке қарсы құрамымен қорғалады, тор бойынша штукатураланып немесе гипсокартонмен әрленеді. Д категориялы (электрқалқандық, венткамералы, шеберхана, зертхана, қойма) есіктер өртке қарсы талаптарға сәйкес қабылданғанЖелдету жүйесі, өртке қарсы және күзеттік сигнализация, су желілері құдықтарында орналасқан гидранттар арқылы сыртқы өртті сөндіру жүйесі қарастырылған. Эвакуация жолындағы есіктердің ашылуы эвакуация бағыты бойынша жобаланған. Жобада қолданылған әрлеу материалдары МемӨрт Инспекция және СанЭпидСтанция талаптарына сәйкес ретте сапа сертификатына сай. Ғимаратқа өрт сөндіру машиналардың енуі қамтамасыз етілген.

2.5 Құрылыс конструкцияларын тотықтанудан қорғау шаралары

Заттардың зақымдануын қорғау конструкциялар мен жекелеген бөліктерді енгізгенге дейін міндетті шара болып ... жалғасы
