ҚАЗАҚСТАН РЕСПУБЛИКАСЫ ҒЫЛЫМ ЖӘНЕ ЖОҒАРҒЫ БІЛІМ МИНИСТРЛІГІ
ЛОГИСТИКА ЖӘНЕ КӨЛІК АКАДЕМИЯСЫ АҚ
ЭНЕРГЕТИКА КАФЕДРАСЫ

Электрлендірілген темір жолдарындағы тартылым қосалқы станцияларының электр жабдықтарының бақылау және диагностика тұжырымдамасы

Орындаған: Оспан Ж.К.
Қабылдаған: Абдрахманов Е.А.

Алматы 2023
МАЗМҰНЫ

КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .

1
БАҚЫЛАУ ЖӘНЕ ДИАГНОСТИКА ... ... ... ... ... ... ... ... ... ... ... ... ... ...

1.1
Бақылау мен техникалық диагностиканың әдістеріне жалпы шолу ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .

1.2
Электр жабдықтарындағы ақаулар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...

2
БАҚЫЛАУ ЖӘНЕ ДИАГНОСТИКАНЫҢ НЕГІЗГІ ӘДІСТЕРІ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...

2.1
Жылулық бақылау әдістері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..

2.2
Май толтырылған жабдықтардың диагностикасы ... ... ... ... ... .. ... ... ...

2.3
Үздіксіз бақылаудың электрлік әдістері ... ... ... ... ... ... ... ... ... ... ... ... ...

ҚОРЫТЫНДЫ ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...

ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ ... ... ... ... ... ... ... . ... ... ... .



КІРІСПЕ

Пойыздар қозғалысының қауіпсіздігін және тасымалдау процесінің жоғары тиімділігін қамтамасыз ететін темір жол көлігінің техникалық құралдарын жоғары пайдалану деңгейінде ұстау, олардың нақты техникалық жағдайы (ТЖ) туралы объективті ақпаратсыз мүмкін емес.
Жабдықтардың бірте-бірте ескіруі, соңғы буын жабдықтарындағы қауіпсіздік шегінің төмендеуі оның ТҚ және қалыпты қызмет ету мерзімінен тыс жабдықты пайдалану тәуекелінің дәрежесін бағалау мәселесін күрт көтерді.
Электр жабдығының пайдалану сенімділігін арттырудың, оның қызмет ету мерзімін ұзартудың, жөндеуге кететін шығындарды және зақымдану қаупін азайтудың, жабдықтың қызмет ету мерзімін ұзартудың тиімді жолы, жабдықтың күйін үздіксіз бақылаудың заманауи жүйелерін пайдалану болып табылады. Заманауи компьютерлік және ақпараттық технологиялардың негізі, диагностикалық ақпаратты талдаудың диагностикалық критерийлері мен әдістерін жетілдіру болып табылады.
Трансформаторлық қосалқы станцияның электр жабдықтарындағы ақаулардың пайда болу және көріну себептерін талдау, олардың әрқайсысының техникалық жағдайы тек осы ақауға тән жеке және жалпы белгілермен сипатталатынын көрсетеді. Жабдықтың әрбір түрі пайдалану кезінде бірнеше рет кездесетін өзінің типтік ақауларымен сипатталады. Барлық ақаулар мен олардың пайда болу белгілерін жеке топтарға біріктіре отырып, біз үш деңгейден және ішкі жүйелерден тұратын электр жабдықтарын диагностикалау құрылымын алынады, олар: жұмыс істеуін тексеру, ақауларды анықтау, өнімділікті бағалау және болжау болып табылады. Бұл ретте әрбір келесі деңгей алдыңғы нәтижелерді пайдаланады.
Жұмыстың мақсаты: МЕДЕУ тартылым қосалқы станциясының электр жабдықтары ушін бақылау және диагностика тұжырымдамасын келтіру.
Стратегиялық объект ЭЧ-19 құрылымдық бөлімшесі болып табылады. Ол транзиттік, номиналды кернеуі 220 кВ екі желі бойынша сыртқы электрмен жабдықтаудан тартылым қосалқы станция арқылы АТЭЦ-3 КС Алматы-500 қосалқы станциясынан электр энергиясының транзиті өтеді. Медеу түйіспелі торабын және пойыздардың тартылуын электр энергиясымен қамтамасыз етеді, ал оның істен шығуы көлік конвейерінің тоқтап қалуына әкеліп соғады және бұл қолайсыз.
Қосалқы станция ұжымы шағын, барлығы алты адам және кезекші электромеханиктерге осы бөлімшенің тұрақты жұмыс істеуін қамтамасыз ету бойынша айтарлықтай функциялар жүктелген.

1 БАҚЫЛАУ ЖӘНЕ ДИАГНОСТИКА

Тартылым қосалқы станцияның (ТПС) электр жабдықтарын диагностикалау келесі қадамдарды қамтиды:
1. Көзбен шолу. Бұл кезеңде жабдықтың сыртқы зақымдануы мен күйі, сондай-ақ коррозия мен тотығудың болуы тексеріледі.
2. Параметрлерді өлшеу. Бұл кезең трансформаторлар, ажыратқыштар, айырғыштар, контакторлар және басқалар сияқты RTD жабдығының барлық элементтеріндегі кернеуді, токты және кедергіні өлшеуді қамтиды.
3. Тесттер. Оқшаулауды өлшеу, жүк көтергіштігін сынау, автоматты қорғаныс құрылғысының жұмысын тексеру және т.б. сияқты әртүрлі сынақтар жүргізіледі.
4. Нәтижелерді талдау. Диагностикадан кейін нәтижелер талданып, ақаулар анықталады. Келесі қадам жөндеу жоспарын әзірлеу болып табылады.
TPS электр жабдығын диагностикалау үшін мамандандырылған құрылғылар мен жабдықтар, сондай-ақ жоғары білікті мамандар қолданылады.

Бақылау мен техникалық диагностиканың әдістеріне жалпы шолу

Электр жабдықтарын диагностикалаудың барлық әдістерін бақылау әдістері деп те аталатын екі топқа бөлуге болады: бұзбайтын және бұзатын бақылау әдістері. Бұзбайтын бақылау әдістері (БҚТ) - материалдың (өнімнің) үлгілерін жоюды қажет етпейтін материалдарды (өнімдерді) сынау әдістері. Тиісінше, деструктивті сынау әдістері - бұл материалдың (өнімнің) үлгілерін жоюды талап ететін материалдарды (өнімдерді) сынау әдістері.
Төменде ГОСТ 18353 - 79 бойынша электр жабдықтары үшін жиі қолданылатын негізгі БҚТ берілген:
1) магниттік,
2) электрлік,
3) радиотолқын;
4) жылулық,
5) оптикалық,
6) радиациялық;
7) акустикалық,
8) енетін заттар (капиллярлық және ағып кетуді анықтау).
Әрбір түрдің ішінде әдістер қосымша белгілеріне қарай да жіктеледі.
Әрбір LSM әдісіне нормативтік құжаттамада қолданылатын нақты анықтамаларды берейік.
Бақылаудың магниттік әдістері, ГОСТ 24450-80 бойынша, ақаулардан жоғары пайда болатын адасушы магнит өрістерін тіркеуге немесе басқарылатын өнімнің магниттік қасиеттерін анықтауға негізделген.
Электрлік басқару әдістері ГОСТ 25315 - 82 бойынша басқару объектісімен әрекеттесетін электр өрісінің немесе сыртқы әсердің нәтижесінде басқару объектісінде пайда болатын өрістің параметрлерін жазуға негізделген.
Басқарудың радиотолқындық әдісі - радиотолқын диапазонының электромагниттік сәулеленуінің бақылау объектісімен әрекеттесуін талдауға негізделген бұзылмайтын бақылау әдісі (ГОСТ 25313 - 82).
ГОСТ 53689 - 2009 сәйкес жылулық бақылау әдістері басқару объектісінің жылулық немесе температуралық өрістерін тіркеуге негізделген.
ГОСТ 24521 - 80 бойынша бақылаудың визуалды-оптикалық әдістері оптикалық сәулеленудің басқару объектісімен әрекеттесуіне негізделген.
Радиациялық бақылау әдістері басқарылатын объектімен әрекеттесуден кейін енетін иондаушы сәулеленуді тіркеуге және талдауға негізделген (ГОСТ 18353 - 79).
Акустикалық бақылау әдістері басқару объектісінде қоздырылған немесе пайда болатын серпімді тербелістерді қолдануға негізделген (ГОСТ 23829 - 85).
Капиллярларды бақылау әдістері ГОСТ 24521 - 80 бойынша индикаторлық сұйықтықтардың беттің қуыстарына және сынақ объектілерінің материалындағы үзілістер арқылы капиллярлық енуіне және алынған индикаторлық іздерді көзбен немесе түрлендіргіш арқылы тіркеуге негізделген.

1.2 Электр жабдықтарындағы ақаулар

Электр жабдықтарының техникалық жағдайын бағалау электр станциялары мен қосалқы станцияларды пайдаланудың барлық негізгі аспектілерінің маңызды элементі болып табылады . Оның негізгі міндеттерінің бірі жабдықтың жұмысқа жарамдылық немесе ақаулық фактісін анықтау болып табылады.
Жағдайы нормативтік құжаттарда белгіленген барлық талаптарға сай келетін жабдықты жұмысқа жарамды деп санау әдеттегідей, әйтпесе ол ақаулы болып табылады.
Өнімнің жақсы күйден ақаулы күйге ауысуы ақауларға байланысты болады. Ақау сөзі жабдықтың әрбір жеке сәйкессіздігін көрсету үшін қолданылады.
Жабдықтағы ақаулар оның өмірлік циклінің әртүрлі кезеңдерінде: өндіру, орнату, конфигурациялау, пайдалану, сынау, жөндеу кезінде пайда болуы мүмкін және әртүрлі салдарларға әкеледі .
Электр жабдықтарында ақаулардың көптеген түрлері, дәлірек айтқанда, олардың сорттары бар. Нұсқаулықтағы электр жабдықтарының диагностикасының түрлерімен танысу тепловизорлық диагностикадан басталатындықтан, ИҚ бақылауда жиірек қолданылатын ақаулар (жабдық) күйінің градациясын қолданамыз. Әдетте ақаудың дамуының төрт негізгі категориясы немесе дәрежесі бар:
1. Жабдықтың қалыпты жағдайы (ақаулары жоқ);
2. Дамудың бастапқы кезеңіндегі ақау (мұндай ақаудың болуы жабдықтың жұмысына айқын әсер етпейді);
3. Жоғары дамыған ақау (мұндай ақаудың болуы жабдықты пайдалану мүмкіндігін шектейді немесе оның қызмет ету мерзімін қысқартады);
4. Дамудың авариялық кезеңіндегі ақау (мұндай ақаудың болуы жабдықтың жұмысын мүмкін емес немесе рұқсат етілмейтін етеді).
Мұндай ақауларды анықтау нәтижесінде олардың даму дәрежесіне қарай оларды жою үшін келесі ықтимал шешімдер (шаралар) қабылданады:
1. Жабдықты, оның бөлігін немесе элементін ауыстырыңыз;
2. Жабдықты немесе оның элементін жөндеу (одан кейін орындалған жөндеу сапасын бағалау үшін қосымша сараптама жүргізу);
3. Жұмыста ұстау, бірақ мерзімді тексерулер арасындағы уақытты қысқарту (бақылауды күшейту);
4. Басқа қосымша сынақтарды орындау.
Ақауларды анықтау және электр жабдығын одан әрі пайдалану туралы шешім қабылдау кезінде жабдықтың күйі туралы алынған ақпараттың сенімділігі мен дәлдігі туралы мәселені ұмытпау керек.

2 БАҚЫЛАУ ЖӘНЕ ДИАГНОСТИКАНЫҢ НЕГІЗГІ ӘДІСТЕРІ

2.1 Жылулық бақылау әдістері

Жылулық бақылау әдістері (ТМК) бақыланатын объектілердің температурасын өлшеуге, бағалауға және талдауға негізделген. Термиялық LSM-ді қолдану арқылы диагностиканы қолданудың негізгі шарты диагностикаланған объектіде жылу ағындарының болуы болып табылады.
Температура кез келген жабдықтың күйінің ең әмбебап көрінісі болып табылады. Жабдықтың қалыпты жұмысынан басқа кез келген дерлік режимде температураның өзгеруі ақаулы жағдайды көрсететін ең бірінші көрсеткіш болып табылады. Әртүрлі жұмыс режимдеріндегі температуралық реакциялар олардың әмбебаптығына байланысты электр жабдықтарының жұмысының барлық кезеңдерінде болады.

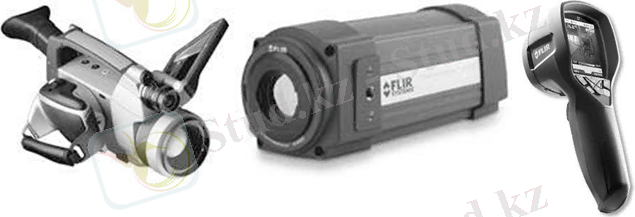

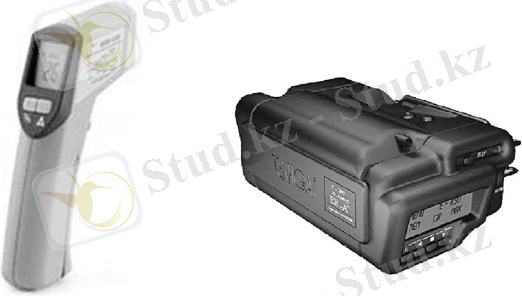

Инфрақызыл диагностика - электр жабдықтарын диагностикалаудағы дамудың ең перспективалы және тиімді бағыты. Оның дәстүрлі тестілеу әдістеріне қарағанда бірқатар артықшылықтары мен артықшылықтары бар, атап айтқанда:
1) алынған ақпараттың сенімділігі, объективтілігі және дұрыстығы;
2) жабдықты тексеру кезінде персоналдың қауіпсіздігі;
3) жабдықты өшірудің қажеті жоқ;
4) жұмыс орнын дайындаудың қажеті жоқ;
5) уақыт бірлігінде орындалатын жұмыстың үлкен көлемі;
6) дамудың бастапқы кезеңінде ақауларды анықтау мүмкіндігі;
7) қосалқы станциялардың электр жабдығының көптеген түрлерін диагностикалау;
8) бір жабдықтың өлшемдерін өндіруге жұмсалатын еңбек шығындарының төмендігі.
Электр станциялары мен қосалқы станциялардағы электр жабдықтарын диагностикалау үшін ТМК келесі ... жалғасы
