ДИПЛОМДЫҚ ЖҰМЫС

Тақырыбы: Ақсу қ. маңындағы ферманы сыртқы электрмен жабдықтаудың ұтымды жүйесін есептеу

АННОТАЦИЯ

Дипломдық жұмыс тақырыбы - Ақсу қ. маңындағы ферманы сыртқы электрмен жабдықтаудың ұтымды жүйесін есептеу.

Дипломдық жұмыстың мақсаты - электрмен жабдықтау жүйелеріне қойылатын барлық талаптарды, сондай-ақ кәсіпорында болып жатқан технологиялық процестердің ерекшеліктерін қамтамасыз ете отырып, ғылым мен техниканың соңғы әзірлемелерін қолдана отырып, ферманы сыртқы электрмен жабдықтау жүйесінің жобасын әзірлеу.

Зерттеу нысаны - ферманы сыртқы электрмен жабдықтау жүйесі.

Зерттеу пәні - ферманы сыртқы электрмен жабдықтау және электрмен қамтамасыз ету жүйесін жобалау процесінде оңтайлы тәсілдерді іздеу.

Осы дипломдық жұмыстың нәтижесі ферманы сыртқы электрмен жабдықтау жүйесін әзірлеу бойынша техникалық негізделген ұсыныстар, сондай-ақ техникалық жабдықты монтаждауды және пайдалануға беруді ұйымдастыру бойынша практикалық ұсынымдар кешені болып табылады.

АННОТАЦИЯ

Тема дипломной работы - расчет рациональной системы внешнего электроснабжения фермы вблизи г. Аксу.

Целью дипломной работы является разработка проекта системы внешнего электроснабжения фермы с использованием новейших разработок науки и техники, обеспечивающих все требования к системам электроснабжения, а также особенности технологических процессов, происходящих на предприятии.

Объектом исследования является система внешнего электроснабжения фермы.

Предмет исследования - поиск оптимальных подходов в процессе проектирования системы внешнего электроснабжения и электроснабжения фермы.

Результатом данной дипломной работы является комплекс технически обоснованных предложений по разработке системы внешнего электроснабжения фермы, а также практических рекомендаций по организации монтажа и ввода в эксплуатацию технического оборудования.

ANNOTATION

The topic of the thesis is the calculation of a rational external power supply system for a farm near Aksu.

The purpose of the thesis is to develop a project for an external power supply system for a farm using the latest developments in science and technology that meet all the requirements for power supply systems, as well as the features of technological processes occurring at the enterprise.

The object of the study is the external power supply system of the farm.

The subject of the research is the search for optimal approaches in the process of designing an external power supply system and farm power supply.

The result of this thesis is a set of technically sound proposals for the development of an external power supply system for the farm, as well as practical recommendations for the organization of installation and commissioning of technical equipment.

Мазмұны

Кіріспе
: 1
Кіріспе: Негізгі электр тұтынушылардың электр жүктемелерін есептеу
:
: 1. 1
Кіріспе: Электр жүктемелерін есептеу
:
: 1. 2
Кіріспе: Компенсаторлық құрылғыларды есептеу және таңдау
:
: 1. 3
Кіріспе: Қосалқы станцияның бір жылдағы орташа жүктемесін және кестені толтыру коэффициентін анықтау
:
: 2
Кіріспе: БТКС түрін, трансформаторлардың түрлері мен қуатын таңдау
:
: 2. 1
Кіріспе: Сымды таңдау және тексеру
:
: 2. 2
Кіріспе: Аралықтың ұзындығын таңдау және ВЛ - 10 кВ тіректерінің санын есептеу
:
: 4
Кіріспе: Қала маңындағы трансформаторлық қосалқы станция трансформаторларының түрін, санын және қуатын таңдау
:
: 4. 1
Кіріспе: Трансформаторлардың саны мен қуатын таңдау
:
: 4. 2
Кіріспе: Күштік трансформаторлардың техникалық-экономикалық есебі (келтірілген шығындар бойынша)
:
: 5
Кіріспе: КТ токтарын есептеу
:
: 5. 1
Кіріспе: Жалпы ережелер
:
: 5. 2
Кіріспе: Электр қондырғысының есептік схемасын жасау
:
: 5. 3
Кіріспе: Қысқа тұйықталу токтарын есептеу
:
: 6
Кіріспе: Объектінің ғимараттары мен құрылыстарын жерге тұйықтауды есептеу
:
: 7
Кіріспе: Объектінің ғимараттары мен құрылыстарын найзағайдан қорғау
:
:
Кіріспе: Қорытынды
:
:
Кіріспе: Пайдаланылған әдебиеттер тізімі
:

Кіріспе

Өндіріс көлемінің өсуі және ауыл шаруашылығы өндірісінің дамуы қажеттілігі жағдайында аграрлық-өнеркәсіптік кешендердің құрылуы электр жүктемелерінің өсуіне алып келеді, бұл ауылдық жерлерде жаңа электр қосалқы станцияларын қайта құру және салу қажеттілігін туғызады. Ауыл шаруашылығын электрмен жабдықтауда кемшіліктер бар. Көптеген жағдайларда электрмен жабдықтау сенімділігі төмен.

Тіпті электрмен жабдықтау сенімділігі бойынша бірінші санаттағы тұтынушылар болып табылатын мал шаруашылығы кешендері де электрмен жабдықтауды резервтеумен қамтамасыз етілмейді.

Ауыл тұтынушыларын қолданыстағы электрмен жабдықтаудағы кемшіліктердің себептерінің бірі-жұмыс істеп тұрған электр қосалқы станцияларын заманауи жабдықтармен жеткіліксіз жабдықтау және желілердің ұзындығы 10 кВ жұмыс істеп тұрған қосалқы станциялардың бір бөлігі өткізу қабілеттілігінің жеткіліксіздігіне ие, өйткені оларды жобалау кезінде есептік жүктемелер 5-10 жыл перспективада қабылданды және олар әлдеқайда көп жылдар бойы жұмыс істейді.

Дипломдық жұмыстың тақырыбы «Ақсу қ. маңындағы ферманы сыртқы электрмен жабдықтаудың ұтымды жүйесін есептеу» болып табылады. Электр энергиясының негізгі тұтынушылары "Қызылжар-құс" ЖШС және тұрғын үй секторы болып табылады. Барлық тұтынушыларды қуаттандырудың негізгі көзі 35/10 кВ аудандық трансформаторлық қосалқы станция (ТҚС) болып табылады. Құрылыс (ТҚС) 35 кВ жоғары кернеуді электр энергиясын тұтыну орталығына барынша жақындатуға мүмкіндік береді, бұл 10 кВ желілердің ұзақтығын азайтады және электр энергиясының сапасын жақсартады.

ТҚС-ны тамақтандыру екі ВЛ-35 кВ-тан жүргізіледі. ВЛ-35 кВ транзиттік, яғни кернеуді екі жағынан беру мүмкіндігі, осылайша электрмен жабдықтаудың қажетті сенімділігі қамтамасыз етіледі.

"Қызылжар-құс" ЖШС сенімділіктің екінші санатындағы тұтынушыларға, тұрғын үй секторы үшінші санатқа жатады.

10 кВ электр беру желілері (ЭБЖ) бойынша деректер 1-кестеде, 1-суреттегі орналасу жоспары келтірілген.

1-кесте - ВЛ - 10 кВ сипаттамалары

ЭЖ атауы
ЭЖ түрі
L, км
∑Sн. тп, кВА
cosφ
Сенімділік дәрежесі
ЭЖ атауы: ПТФ - 1
ЭЖ түрі: КЛ
L, км: 2
∑Sн. тп, кВА: 630
cosφ: 0, 8
kз: 0, 7
Сенімділік дәрежесі: II
ЭЖ атауы: ПТФ - 2
ЭЖ түрі: ВЛ
L, км: 2, 5
∑Sн. тп, кВА: 960
cosφ: 0, 8
kз: 0, 7
Сенімділік дәрежесі: II
ЭЖ атауы: ПТФ - 3
ЭЖ түрі: ВЛ
L, км: 2
∑Sн. тп, кВА: 1440
cosφ: 0, 8
kз: 0, 7
Сенімділік дәрежесі: II
ЭЖ атауы: ПТФ - 4
ЭЖ түрі: КЛ
L, км: 2
∑Sн. тп, кВА: 630
cosφ: 0, 8
kз: 0, 7
Сенімділік дәрежесі: II
ЭЖ атауы: ПТФ - 5
ЭЖ түрі: ВЛ
L, км: 2, 5
∑Sн. тп, кВА: 160
cosφ: 0, 8
kз: 0, 7
Сенімділік дәрежесі: II
ЭЖ атауы: ПТФ - 6
ЭЖ түрі: ВЛ
L, км: 2
∑Sн. тп, кВА: 1030
cosφ: 0, 8
kз: 0, 7
Сенімділік дәрежесі: II
ЭЖ атауы: Парк - 1
ЭЖ түрі: ВЛ
L, км: 10
∑Sн. тп, кВА: 2000
cosφ: 0, 85
kз: 0, 7
Сенімділік дәрежесі: II
ЭЖ атауы: Парк - 2
ЭЖ түрі: ВЛ
L, км: 10
∑Sн. тп, кВА: 2000
cosφ: 0, 85
kз: 0, 7
Сенімділік дәрежесі: II

Қазақстан Республикасының аумағын аудандастыру карталары бойынша анықтаймыз:

  • жел бойынша аудан I, нормативтік жел қысымы 400 Па (желдің жылдамдығы 25 м/с) ;
  • көктайғақ қабырғасының нормативтік қалыңдығы 15 мм болатын көктайғақ бойынша II аудан;
  • найзағайдың орташа ұзақтығы 20-дан 40 сағатқа дейін, сымдардың орташа аймағы.

Арнайы сұрақ - "Қызылжар-құс" ЖШС сыртқы электрмен жабдықтаудың ұтымды жүйесін есептеу

1 Негізгі электр тұтынушылардың электр жүктемелерін есептеу

1. 1 Электрлік жүктемелерді есептеу

1-кестеге сәйкес шығатын электр желілерінің есептелген қуатын табамыз [1] .

Жалпы номиналды қуатты формула бойынша табады:

кВ А \bullet А , (1. 1)

Мұндағы, - электр желілеріне қосылған трансформаторлық қосалқы станциялардың жалпы номиналды қуаты, кВА;

- жүктеме коэффициенті.

Электр беру желілерінің белсенді жобалық қуаты:

кВт, (1. 2)

Реактивті номиналды қуат:

, квар (1. 3)

Мысалы, ВЛ-10 кВ есептейміз:

кВ А \bullet А ,

кВт,

квар.

Басқа ЭЖ үшін есептеу нәтижелері 1. 1-кестеде келтірілген.

1. 1-кесте - ВЛ - 10 кВ есептік қуаты

ЭЖ 10 кВ атауы
Pрасч, кВт
Qрасч, квар
Sрасч, кВА
ЭЖ 10 кВ атауы: ПТФ - 1
Pрасч, кВт: 352, 8
Qрасч, квар: 264, 6
Sрасч, кВА: 441
ЭЖ 10 кВ атауы: ПТФ - 2
Pрасч, кВт: 537, 6
Qрасч, квар: 403, 2
Sрасч, кВА: 672
ЭЖ 10 кВ атауы: ПТФ - 3
Pрасч, кВт: 806, 4
Qрасч, квар: 604, 8
Sрасч, кВА: 1008
ЭЖ 10 кВ атауы: ПТФ - 4
Pрасч, кВт: 352, 8
Qрасч, квар: 264, 6
Sрасч, кВА: 441
ЭЖ 10 кВ атауы: ПТФ - 5
Pрасч, кВт: 89, 6
Qрасч, квар: 67, 2
Sрасч, кВА: 112
ЭЖ 10 кВ атауы: ПТФ - 6
Pрасч, кВт: 576, 8
Qрасч, квар: 432, 6
Sрасч, кВА: 721
ЭЖ 10 кВ атауы: Парк - 1
Pрасч, кВт: 1190
Qрасч, квар: 737, 5
Sрасч, кВА: 1400
ЭЖ 10 кВ атауы: Парк - 2
Pрасч, кВт: 1190
Qрасч, квар: 737, 5
Sрасч, кВА: 1400
ЭЖ 10 кВ атауы: барлығы
Pрасч, кВт: 5069
Qрасч, квар: 3512
Sрасч, кВА: 6195

1. 2 Компенсаторлық құрылғыларды таңдау және есептеу

[2] негізінде есептеу, 1. 1-кестедегі мәліметтер бойынша, біз cosφ-ті формула бойынша анықтаймыз:

, (1. 4)

КҚ қуатын формула бойынша анықтайық:

квар, (1. 5)

мұндағы tgφ-табиғи қуат коэффициенті, cosφ = 0, 84 үшін tgφ = 0, 65 сәйкес келеді;

tgφк - өтемақыдан кейінгі қуат коэффициенті, cosφ = 0, 94 сәйкес келеді tgφ = 0, 36;

а - ТҚС орнатуды қажет етпейтін шаралармен қуат коэффициентін арттыруды ескеретін коэффициент, а = 1.

квар

Компенсаторлық құрылғы шарттан таңдалады:

QКУ ≤ QФ. КУ, квар, (1. 6)

мұндағы QФ - қабылданған компенсаторлық құрылғының нақты қуаты.

Біз 57-10, 5-900У1 типті ТҚС-ны таңдаймыз, саны 2 дана. Содан кейін нақты ТҚС қуаты:

QФ. КУ=2∙900 = 1800 (квар),

1784, 4 квар < 1800 квар.

Реактивті қуаттың орнын толтыруды ескере отырып, толық қуат:

кВ А \bullet А , (1. 7)

кВ А \bullet А ,

1. 3 Қосалқы станцияның бір жылдағы орташа жүктемесін және кестені толтыру коэффициентін анықтау

11-суретте және 1. 2-суретте белсенді қуаттың тәуліктік және жылдық кестелері келтірілген.

1. 3-суретте қысқы кезеңдегі реактивті қуаттың тәуліктік кестесі көрсетілген.

Орташа жүктемені, кестені толтыру коэффициентін есептеу.

Бір жыл ішінде тұтынылатын электр энергиясы мына жерден анықталады [3] формула бойынша:

Wп = ∑Pi ⋅Ti, кВт∙ч, (1. 8. )

мұндағы Pi - графиктің i сатысының қуаты, кВт;

Ti - кезеңнің ұзақтығы, сағ.

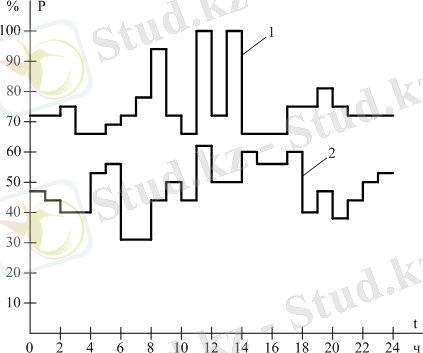

1. 1-сурет - Белсенді қуаттың тәуліктік кестесі 1 - қысқы кезең; 2 - жылдық кезең

Изображение выглядит как диаграмма, линия, График, текст Автоматически созданное описание

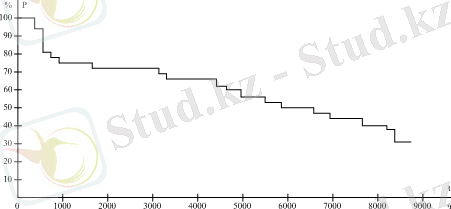

1. 2-сурет - Белсенді қуаттың жылдық кестесі

Wп=6154, 4⋅366+5785, 1⋅183+4985, 1⋅183+4800, 4⋅183+4615, 8⋅732+4431, 2⋅1464+4246, 5⋅183+4061, 9⋅1098+3815, 7⋅182+3692, 6∙364+3446, 5∙546+3261, 8∙364+3077, 2∙728+2892, 6∙364+2707, 9∙728+2461, 8∙182+2338, 7∙182+1907, 9∙364=32145322 (кВт∙ч)

Бір жылдағы қосалқы станцияның орташа жүктемесі:

кВт, (1. 9)

Изображение выглядит как диаграмма, линия, График, Технический чертеж Автоматически созданное описание

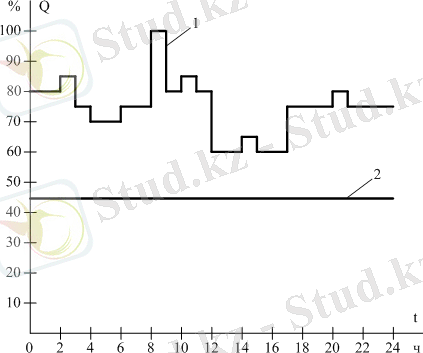

1. 3-сурет - Реактивті қуаттың тәуліктік кестесі 1 - өтемақысыз, 2 - КҚ реактивті қуаты

, кВт

Максималды жүктемені пайдалану ұзақтығы:

, сағ. (1. 10)

Шығын уақыты:

, сағ. (1. 11)

Кестені толтыру коэффициенті:

(1. 12)

2 БТҚС түрін, трансформаторлардың түрлері мен қуатын таңдау

Елді мекендерді тамақтандыруды қамтамасыз ету үшін әуе кірісі бар тұйық үлгідегі БТҚС таңдаймыз.

БТҚС трансформаторларының түрі мен қуатын таңдауды ВЛ - 10 кВ «Қызылжар-құс» ЖШС мысалында келтіреміз.

Қала маңында келесі электр тұтынушылары бар:

  • тұрғын үйлер саны Nд= 80 дана;
  • Көше жарықтандыру шамдары Nсв= 10 дана;
  • су айдау, қуаты Р = 4 кВт.

Біз тұрғын үйлердің белсенді және реактивті қуатын есептейміз [4] :

  • белсенді

, кВт, (2. 1)

Мұндағы, - бір үйдің орнатылған қуаты, = 2, 2 кВт [5] ;

- бір мезгілділік коэффициенті, ко = 0, 28 [5] .

, кВт

- реактивті

, квар (2. 2)

, квар.

Біз көшені жарықтандыруға арналған қуаттарды табамыз:

- белсенді

, кВт, (2. 3)

- бір шамның орнатылған қуаты, = 0, 25 кВт [5] ;

, кВт

- реактивті, формула бойынша (2. 2) :

, квар.

Р в =4 кВт су айдаудың белсенді қуаты, (2. 2) формуласына сәйкес реактивті табамыз:

, квар

Біз жалпы белсенді және реактивті қуаттарды табамыз:

, кВт, (2. 4)

, (2. 5)

, кВт

, квар.

Сонда БТКС-ның толық есептік қуаты тең болады:

, кВ А \bullet А (2. 6)

, кВ А \bullet А

Біз БТКС үшін трансформаторларды шарт негізінде таңдаймыз:

, кВ А \bullet А (2. 7)

Екі нұсқаны қарастырамыз:

1. ТМГ - 63/10/0, 4

61, 4 кВ∙А < 63 кВ∙А;

2. ТМГ - 100/10/0, 4

61, 4 кВ∙А < 100 кВ∙А.

Біз нұсқаларды техникалық-экономикалық салыстыруды жасаймыз [3] .

Трансформаторға қызмет көрсетудің толық шығындары өрнек бойынша анықталады:

, мың тг/г. (2. 8)

мұндағы Е - дисконт нормасы, /г. ;

- БТҚС құнын ескере отырып, толық күрделі шығындар;

- трансформатордағы шығындар құны;

- қызмет көрсету, жөндеу және амортизация шығындары.

, мың тг/г. (2. 9)

мұндағы Ц тр - трансформатордың бағасы, Ц тр1 =85, 79 мың ТГ, Ц тр2 = 89 мың ТГ;

- жабдық бағасының индексі (I=1) ;

- жабдықты сатып алуға байланысты көлік-дайындау шығыстарын ескеретін коэффициент, ;

- құрылыс жұмыстарына арналған шығындарды ескеретін коэффициент, ;

- жабдықты монтаждау және жөндеу шығындарын ескеретін коэффициент, .

Кн. тр1 = (мың тг /г. ),

Кн. тр2 = (мың тг /г. ) .

(мың тг /г. ) (2. 10)

Мұндағы - 1кВт / сағ электр энергиясының құны, ;

- трансформатордың жылдық жұмыс уақыты,

- бос жүрісті жоғалту, кВт, кВт;

- қысқа тұйықталу шығындары, кВт, кВт;

τп - максималды шығындар уақыты, τп = 3659 сағ.

(мың тг /г. )

(мың тг /г. )

(мың тг /г. ) (2. 11)

Мұндағы - амортизациялық аударымдар нормасы, ;

- жабдыққа қызмет көрсету нормасы, = 2, 9%;

- жабдықты жөндеу нормасы, = 1, 0%.

(мың тг /г. )

(мың тг /г. )

(мың тг /г. )

(мың тг /г. )

Біз ТМТ - 100 трансформаторы бар ВТҚС-ны таңдаймыз, өйткені шығындар іс жүзінде тең, ал осы нұсқада тұтынушыларды қосымша қосуға болады.

Трансформатордың нақты жүктеме коэффициенті:

(2. 12)

3 10 кВ сызықты жобалау және есептеу

ВЛ-10 кВ жобасы - бұл құжаттамамен ресімделген есеп айырысу жұмыстарының кешені; желілердің әрбір элементі пайдалану шарттарына сүйене отырып және нормативтік құжаттаманың талаптарына қатаң сәйкес есептеледі. Атап айтқанда, олардың астындағы тіректер мен іргетастар шекті күйлер әдісімен есептеледі, ал кабельдерді таңдау рұқсат етілген кернеулер әдісімен анықталады. Әуе желісінің барлық элементтері үнемі жүктеме астында болады, сондықтан ВЛ-10кВ жобасы сызықтардың элементтері үзілу күшіне төтеп бере алатындай, электромеханикалық және механикалық кернеулерге төзімді, бұзылуға жол бермейтін жеткілікті қауіпсіздік маржасы болатындай етіп орындалуы керек.

10 кВ әуе желілері Қазақстанда кең таралған, өйткені олардың бірқатар артықшылықтары бар:

  • құрылыс кезінде жер жұмыстарының ең аз көлемі;
  • пайдалану оңай;
  • 10 кВ ВЛ-де 0, 38 кВ желісін, радио желісінің сымдарын, жергілікті телефон байланысын, сыртқы жарықтандыруды, дабылды және Телебасқаруды бекіту үшін тіректерді пайдалануға болады;
  • кабельдік желіге қарағанда 10 кВ ВЛ төмен құны шамамен 30% төмен.

ВЛ - 10 кВ жобалау кезінде біз ӨОС - 3 типті сымды қолданамыз (дөңгелек пішінді алюминий қорытпасынан өткізгіш тұрғын үйі бар өздігінен жүретін оқшауланған сым, көп сымды тығыздалған сым) .

ӨОС артықшылықтары:

  • тең капиталды салымдар кезінде ӨОС бар ЭЖО аз пайдалану шығындарын талап етеді;
  • ғимараттар мен басқа да инженерлік құрылыстарға (электр, телефон, әуе желілері) дейінгі қауіпсіз қашықтықты азайту;
  • жер деңгейінен биіктігі - 4 метр, оқшауланбаған сымдар үшін - 6 метр;
  • фазалық сымдар арасында немесе жерге қысқа тұйықталу мүмкіндігі алынып тасталды;
  • сымдар жерге құлаған жағдайда өрттердің пайда болу қаупін болдырмау;
  • қызмет көрсетудің жоғары қауіпсіздігі-кернеудегі фазалық сымдарға тиген кезде зақымдану қаупінің болмауы; қардың аз салмағы және ұзақ жабысу ұзақтығы, қарқынды мұз түзілу аймақтарында сенімділіктің жоғарылауы, тіректерге көктайғақ-жел жүктемелерінің азаюы;
  • төмен реактивтілік салдарынан кернеудің төмендеуін төмендету;
  • авариялық-қалпына келтіру жұмыстарының көлемін қысқарту;
  • жөндеудің қарапайымдылығы, әсіресе жұмыс кезінде;
  • электр энергиясын жымқыру және ЭЖО-ны бұзу ықтималдығын азайту; ЭЖО маңындағы жұмыстардың қауіпсіздігі.

3. 1 Сымды таңдау және тексеру

Есептеуді ВЛ - 10 кВ мысалында келтіреміз.

[1] сәйкес сымның көлденең қимасы экономикалық тығыздық бойынша тексерілуі керек. Экономикалық тұрғыдан тиімді қима қатынастан анықталады:

, мм 2 (3. 1)

Мұндағы, jэк - экономикалық тығыздықтың нормаланған мәні, А/мм2, ӨОС үшін жылына 3000-нан 5000 сағатқа дейінгі жүктеменің максимумын пайдалану сағаттарының саны jэк = 1, 4 А/мм2.

Біз желінің максималды тогын табамыз:

, А (3. 2)

қайда ΣSном. ктп - осы ВЛ-ге қосылған жиынтық номиналды ВТҚС, ВЛ-10 кВ ΣSном. ктп = 560 кВ \bullet А;

Uном. нн - ПС, кВ қоректендіретін НН шиналарындағы номиналды кернеу;

Uном. нн = 10 кВ.

(А),

(мм2) .

Біз сымды таңдаймыз ӨОС-3 1 x 50, бірге Iдоп = 245 а.

Экономикалық тығыздықты тексеру:

, (мм2) (3. 3)

23, 1 мм2 < 50 мм2.

Біз рұқсат етілген токпен тексереміз:

, А (3. 4)

32, 4 А < 245 А.

ВЛ кернеуінің төмендеуін тексеру үшін формулалар бойынша ӨОС-3 сымының кедергісін табамыз:

  • сымның нақты белсенді кедергісі:

, Ом/км; (3. 5)

  • ВЛ белсенді кедергісі:

, А (3. 6)

мұндағы lвл - сызықтың ұзындығы, ВЛ-10кВ үшін, lвл = 7 км;

  • сымның нақты реактивтілігі:

, Ом/км; (3. 7)

Мұндағы, z 0 - электр кедергісі сымдар, Ом/км, үшін ӨОС-3 бастап алынады [6], үшін F = 50 мм, z 0 = 0, 72 Ом/км;

  • реактивтілік:

, Ом (3. 8)

Содан кейін ВЛ - 10 кВ үшін:

Ом/км;

Ом

Ом/км;

Ом.

НН шиналарындағы кернеу:

кВ.

Желінің соңындағы кернеу:

, кВ (3. 9)

, кВ

Желідегі кернеудің жоғалуы формула бойынша:

% (3. 10)

%

Кернеудің жоғалуы рұқсат етілген 5%-дан аспайды.

Сол сияқты, біз басқа ВЛ - 10 кВ үшін сымдарды таңдаймыз, есептеу нәтижелері 2. 1-кестедегі 2-қосымшада келтірілген.

4 Аудандық трансформаторлық қосалқы станция трансформаторларының түрін, санын және қуатын таңдау

4. 1 Трансформаторлардың саны мен қуатын таңдау

Қосалқы станцияның есептік қуатын анықтау кезінде 10 кВ құрама шиналарға қосылатын меншікті мұқтаж трансформаторлардың қуаты ескеріледі [3] . Біз есептелген қуатты формула бойынша анықтаймыз:

кВ А \bullet А (4. 1)

мұндағы Ѕтсн - меншікті қажеттілік трансформаторының есептелген қуаты.

Sтсн = Sном. т ∙kз = 40 ∙ 0, 9 =36 (кВ∙А) ;

k10 - 10 жылдағы жүктеменің өсу коэффициенті, k10=1, 15.

(кВ∙А) ;

Есептік белсенді қуат:

кВт, (4. 2)

кВт,

Біз реактивті қуатты (1. 3) формула бойынша табамыз:

, квар

Барлық санаттағы тұтынушылар қосалқы станциядан қоректенетіндіктен және жүйеден тек ВН жағынан қоректенетіндіктен, әдетте, кем дегенде екі трансформаторды орнату қажет [1] . Сондықтан біз екі трансформаторды таңдаймыз. I және II санаттағы сенімділік қабылдағыштары қуаттың 80% пайдаланады, сондықтан

Екі трансформаторлық қосалқы станция үшін:

(кВ∙А) ; (4. 3)

(кВ∙А) .

[8] 35/10 кВ екі трансформаторлық қосалқы станция үшін біз үш фазалы екі орамалы трансформаторлардың екі нұсқасын қабылдаймыз:

1. 2 нұсқа ТМН - 6300/35/10.

2. 2 нұсқа ТДН - 1/35/10.

(2. 12) формуласы бойынша қалыпты жұмыс режимінде трансформаторлардың жүктелу коэффициентін тексереміз:

1 трансформатор жұмыс істеп тұрған кезде апаттық жұмыс режимінде трансформаторлардың жүктелу коэффициенті тексеріледі:

Трансформаторлардың техникалық деректерін 3. 1-кестеде [8] ұсынамыз.

3. 1-кесте - Трансформаторлардың техникалық деректері

Трансформатор түрі
Sном, кВА
Uном, кВ
ΔРхх, кВт
ΔРк, кВт
ΔUк, %
Iхх, %
Бағасы, мың тг
ВН
НН
Трансформатор түрі: ТМН-6300
Sном, кВА: 6300
Uном, кВ: 115
ΔРхх, кВт: 11
ΔРк, кВт: 13
ΔUк, %: 49
Iхх, %: 10, 5
Бағасы, мың тг: 0, 9
5000
Трансформатор түрі: ТДН-1
Sном, кВА: 1
Uном, кВ: 115
ΔРхх, кВт: 11
ΔРк, кВт: 18, 8
ΔUк, %: 60
Iхх, %: 10, 5
Бағасы, мың тг: 0, 85
7500

4. 2 Күштік трансформаторлардың техникалық-экономикалық есебі (келтірілген шығындар бойынша)

Трансформаторлардың нұсқаларын техникалық-экономикалық салыстыру (2. 8) - (2. 11) формулалары бойынша жүргізіледі.

Трансформатордың құнын ескере отырып, толық күрделі шығындар (2. 9) :

мың тг/г.

мың тг/г.

Трансформатордағы шығындар құны (2. 10) :

мың тг/г.

мың тг/г.

Қызмет көрсету, жөндеу және амортизация шығындары (2. 11) :

мың тг/г.

мың тг/г.

Трансформаторға қызмет көрсетудің толық құны (2. 8) :

мың тг/ж.

мың тг/ж.

Шығындар айырмашылығы:

% (4. 4)

%

Сондықтан шығындар 5%-дан асады, содан кейін біз ең аз шығындармен трансформаторды таңдаймыз, яғни ТМН - 6300/35/10.

5 ҚТ токтарын есептеу

5. 1 Жалпы ережелер

Электрмен жабдықтау жүйесінің қалыпты жұмыс режимінің бұзылуының негізгі себебі оқшаулаудың зақымдануы немесе қызмет көрсетуші персоналдың дұрыс емес әрекеттері салдарынан желіде немесе электр жабдықтарының элементтерінде қысқа тұйықталудың пайда болуы болып табылады. Қалыпты электрмен жабдықтауды тез қалпына келтіру үшін қысқа тұйықталу токтарын дұрыс есептеу керек және олар бойынша электр жабдықтарын, қорғаныс жабдықтарын және қысқа тұйықталу токтарын шектеу құралдарын таңдау керек.

Үш фазалы ҚТ электр жабдығының параметрлерін таңдау немесе тексеру үшін есептелген болып табылады.

Релелік қорғаныс және автоматика қондырғыларын таңдау немесе тексеру үшін ҚТ асимметриялық токтарын анықтау қажет. Жүйенің барлық элементтерін ескере отырып, қысқа тұйықталу токтарын есептеу күрделі, сондықтан көптеген практикалық мәселелерді шешу үшін елеулі қателіктер жібермейтін болжамдар енгізіледі:

... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Аммиак - тоңазытқыш цехы
Электрмен жабдықтаудың аралас схемасы
Өнеркәсіптің есептік электрлік жүктемелерін анықтау
Электрмен қамту жүйелерін жетілдіру
Ағаш өңдеу цехын электрмен жабдықтау. Дипломдық жұмыс
Зауыт ішіндегі электрмен жабдықтауды жобалау
Кезби ЖШС кешенді электрлендiру сұрақтары
Электрлік станция мен қосалқы станция жайлы жалпы сипаттама
Жаңғыртылатын энергияның көзі көмегімен ауыл электр энергия тұтынушыларын электрмен жабдықтау
35/10 кВ «Қараоба» қосалқы станциясын жобалау
Пәндер



Реферат Курстық жұмыс Диплом Материал Диссертация Практика Презентация Сабақ жоспары Мақал-мәтелдер 1‑10 бет 11‑20 бет 21‑30 бет 31‑60 бет 61+ бет Негізгі Бет саны Қосымша Іздеу Ештеңе табылмады :( Соңғы қаралған жұмыстар Қаралған жұмыстар табылмады Тапсырыс Антиплагиат Қаралған жұмыстар kz
