Тоқыма өндірісі
Ү.ОӘБ-8.18.3-2021-05-01-01
АЛМАТЫ ТЕХНОЛОГИЯЛЫҚ УНИВЕРСИТЕТІ АҚ
ДИЗАЙН, ТЕКСТИЛЬ ЖӘНЕ КИІМ ТЕХНОЛОГИЯЛАРЫ ФАКУЛЬТЕТІ
ТОҚЫМА ӨНДІРІСІНІҢ ТЕХНОЛОГИЯСЫ КАФЕДРАСЫ
I өндірістік тәжірибеден өту туралы
ЕСЕП
Орындаған
студент
ПТИ 21-12
(тобы)
Азаматова. Маржан (қолы, аты-жөні)
Кәсіпорындағы
тәжірибе жетекшісі
М.О.
Бояу-өңдеу өндірісінің басшысы
(лауазымы)
Филимонова Е.В
(қолы, аты-жөні)
Университеттегі
тәжірибе жетекшісі
М.О.
Сениор-лектор
(лауазымы)
Асанова.А (қолы, аты-жөні)
АЛМАТЫ, 2022
мазмұны
КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .3
1 УНИВЕРСАЛ РЕКЛАМА ЖШС ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...42 "УНИВЕРСАЛ-ЖАРНАМА" ЖШС ДАЙЫНДАУ-ТОҚУ ӨНДІРІСІ ... ...5
2.1 Қамыс жабдығы және шнурларды, акселбанттарды бұрауға және тоқуға арналған станок ... ... ... ... ... ... ... . ... ... .5
2.2 Жакард тоқыма станоктары ... ... ... ... ... ... ... ... ... ... ... ... ...10
2.3 Өру машинасы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 12
ҚОРЫТЫНДЫ ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 16
ПАЙДАЛАНЫЛҒАН ДЕРЕККӨЗДЕРДІҢ ТІЗІМІ ... ... ... ... ... ... ... . ... ... ... ..17
КІРІСПЕ
Тоқыма өнеркәсібі көптеген елдерде бюджетті қалыптастыратын экономиканың негізгі салаларының бірі болып табылады. Германия, Франция, АҚШ - ты қоса алғанда, дамыған елдерде өнеркәсіп өнімін өндірудің жалпы көлеміндегі осы салалардың үлесі 6-8% -,, Италияда-12% -. құрайды. Бұл аталған елдерге тоқыма саласы мен киім өндірісінен аударымдар есебінен бюджеттің 20% - на дейін қалыптастыруға, сондай-ақ ішкі нарықты өз өндірісінің өнімімен 75-85% - ға толтыруды қамтамасыз етуге мүмкіндік береді.
Соңғы 10-15 жылда әлемдік тоқыма өнеркәсібінде айтарлықтай өзгерістер болды. Әлемдік экономиканың жаһандануы нәтижесінде тоқыма өндірісі орталығы Еуропа мен АҚШ-тан дамушы елдерге-Оңтүстік-Шығыс, Орта Азия және Оңтүстік Америкаға көшті.
Осылайша, Тоқыма өнеркәсібінің көптеген ғасырлар бойы дамуы микродеңгейдегі кәсіпорындардың дамуында да, макродеңгейдегі бүкіл елдер мен өңірлердің дамуында да осы саланың маңызды рөлін көрсетеді. Бір сөзбен айтқанда, бір кездері Тоқыма өнеркәсібінің дамуына сүйенген кәсіпорындар, компаниялар, елдер бүгінде нарықта және әлемдік аренада маңызды ойыншылар болып табылады. Алайда, бұл саланың ерекшелігі-үнемі шоғырлану және өз позицияларын сақтау үшін өз мүмкіндіктерін сақтау және арттыру үшін жұмыс істеу қажеттілігі.
Бүгінгі таңда тоқыма индустриясының көшбасшылары өнімнің өзіндік құнына тікелей әсер ететін өндірістік факторлар азайтылған елдер болып табылады. Барлығы тең болған кезде Еуропа елдері, АҚШ, сондай-ақ Оңтүстік Корея мен Түркия өндіріс саласында дамушы елдермен бәсекеге түсе алмайды. Сонымен қатар, Өзбекстан, Пәкістан және Үндістан дамушы елдер арасында белгілі бір әлеуетке ие.
Өндірістік практикадан өту кезінде білім алушыларға білім беру ұйымының және кәсіпорынның (ұйымның) басшылары тағайындалады. Қажет болған жағдайда кеңесшілер тағайындалады.
Кәсіпорын (ұйым) базасында өндірістік және диплом алдындағы практикадан өту алдында білім алушыларға кәсіптік практиканың мақсаттары, міндеттері, қағидалары, бағдарламасы және қауіпсіз еңбек жағдайлары туралы нұсқама жүргізіледі.
текстиль материалдарының өндірісі бойынша, өңдеу өндірісінің технологиялық жадбықтарының эксплуатациясы бойынша дағдыларды игеру.
- өндірістің этаптарымен және технологиялық схемаларымен, технологиялық жабдықтардың түрлерімен танысу;
- зертханалық мәліметтер негізінде технологиялық процестерді бақылау жүйесін игеру;
- шикізат және дайын өнімдегі ақауларды анализ жасай алу және оларды жою жолдарымен танысу.
1 ЖШС Универсал-Реклама
1995 жылдан бастап өндірушілер нарығында Universal Reklama ЖШС. Компанияның Қазақстан, Ресей және Қытайдағы үш өндірістік кешені бар. Өндірістік үй-жайлардың жалпы ауданы 30 мың шаршы метрден асады. Компанияда 1000-нан астам қызметкер жұмыс істейді
Universal - Reklama РА ЖШС - жоғары технологиялық жабдықтары бар жеке өндірістік базасы бар заманауи ірі өндіруші. Универсал - Реклама серіктестігінің қызметтерінің ауқымы: 1. Тар форматты және кең форматты басып шығару 2. Жібек экранды басып шығару және сублимациялық басып шығару 3. Тампондық басып шығару 4. Тоқыма өндірісі 5. Тігін өндірісі 6. Манекенді-вакуумды қалыптау 7. Сыртқы жарнамалық трикотаж бұйымдарын өндіру. - Кесте тігу машиналарына, тігін керек-жарақтарына және маталарға арналған шығын материалдары - Пластмассаның әртүрлі түрлері (ПВХ, алюкобонд, трансплей, акрил) - Ішкі және сыртқы жарнамаға арналған жарықтандыру жабдықтары - әртүрлі сыйымдылық пен өлшемдегі шамдар - Әр түрлі қағаз түрлері, баннер маталары, винил торлары , өздігінен жабысатын пленкалар және басқа да үлкен форматты баспа материалдары. - сублимациялық қағаз
2 "УНИВЕРСАЛ-ЖАРНАМА" ЖШС ДАЙЫНДАУ-ТОҚУ ӨНДІРІСІ
Клиенттер үшін және өз өндірістерін шикізатпен қамтамасыз ету үшін әртүрлі ассортименттегі иірілген жіптерді бояу және әрлеу жүргізіледі:Тоқу өндірісі үшін-өрімнің, ленталардың, шнурлардың, погондардың, шеврондардың және т. б. барлық түрлерін жасауға арналған 100% ПЭФ және ПА Иірілген жіп.
2.1 Қамыс жабдығы және шнурларды, акселбанттарды бұрауға және тоқуға арналған станок
Тоқу процесінің мәні-екі немесе бірнеше жіптерді қамыс машинасында біркелкі кернеу кезінде жалпы орауышқа қосу және орау.
Сонымен қатар, Иірілген жіп құлақтардан немесе конустық орамдардан цилиндрлік крест орамаларына оралады.
Иірілген жіптер бұралу машинасында одан әрі бұралуға ұшыраған барлық жіптердің кернеуі бірдей болуы үшін қажет. Иірілген жіптің сынуы кезінде әлсіз жерлер алынып тасталады және ол белгілі бір дәрежеде тазартылады.
ТВ-150 қамыс машинасы екі жақты, 12 барабаннан тұратын секциялық, барабандардың әр желісін өздігінен басқаратын. Жіптердің саны 2-ден 6-ға дейін. Құлақтардағы жіп 2 (сурет. 2) немесе машинаның алдыңғы жағында орналасқан шпулярник 1-де орнатылған конустық бобиналардан 3-жіп өткізгіш, 4-Бақылау пышақтары және 5-созу аспабы арқылы өтеді. Кернеу құралынан кейін жіп 7 ролик пен 8 саусақ арқылы орауышты өшіру механизмінің 6 ілгектерінің үстінен өтеді. Ролик пен саусақ сынған жіптің ұшын тез табу үшін қажет үзіліс кезінде (1,75 м) жіптің резервтік ұзындығын жасайды, ол бұрандалы ойығы бар Пластмассадан жасалған 9 катушка барабаншысымен орауға уақыты жоқ.
Роликті барабан ораманы айналдырады және оның бетіне жіп салады, бұл трочение жылдамдығын арттыруға мүмкіндік берді. Өрілген жіп қағаз картриджіне оралып, салмағы 1,5-2 кг болатын цилиндрлік крест орамасын құрайды. орамдағы орамның тығыздығы жіптің сызықтық тығыздығына, керілуіне, жіптердің қиылысу бұрышына байланысты және 0,45--0,52 гсм3 жетеді.
Сурет 1- ТВ-150 құрақ машинасының технологиялық сұлбасы

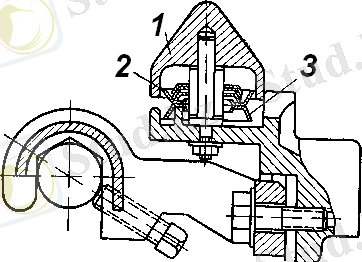

Сурет 2 - Жіптің тартылу механизмі
Иірілген жіптерді тазарту қайта орау кезіндегідей (бақылау және тазалау құрылғысы) жүзеге асырылады. Қосылатын жіптердің бірі үзілгенде немесе үзілгенде, орауыш барабанның үстіне көтеріліп, тоқтауы керек, бұл барабандағы орам автоматты түрде тоқтауы керек. Жіптер бұрандалы ойығы бар пластик орама барабанының көмегімен оралады. Орамдық барабан амды айналдырады және оның бетіне жіптерді салады, салмағы 1,8-2,0 кг көлденең оралған цилиндрлік орамды құрайды. Бумалардың орамасының алдын алу үшін минутына 20 үзіліспен электрлік сөндіргіш орнатылған, ол орама барабанына пульсирлеу жылдамдығын береді.

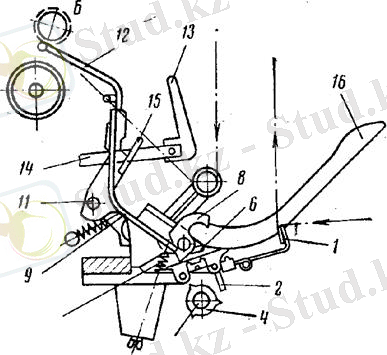

Өзін-өзі тоқтату механизмі 4-суретте көрсетілген. Бұл механизм келесідей жұмыс істейді. Ілмек 1, ол арқылы жіп өтетін, екі иінді рычагқа 2 бекітілген, ось бойынша еркін айналады.
Рычагтың астында айналмалы ролик 3 бар, оның үстіне әрқайсысында үш қалақшасы бар жұдырықшалар 4 қатты бекітілген. Ілмек 1 арқылы өтетін жіптің керілуіне байланысты рычагтың 2 иығы көтеріліп, жұдырықшаның 4 еркін айналуына кедергі жасамайды.
Жіп үзілгенде немесе орнемесекартриджден шыққанда рычаг 2 сағат тілімен бұрылады. ал оның иығы жұдырықшаның 4 айналу жолында.
Жұдырықша, рычагты 2 басып, жақтауды 5 өз осіне айналдырады, соның нәтижесінде ілмек 6 шектегіштің 8 роликінен 7 секіреді. Бұл жағдайда серіппенің 10 әсерінен жақтау 9 , оське 11 айналады және тежегіш штанганың 12 көмегімен айналуы лезде тоқтайтын орауышты көтереді.

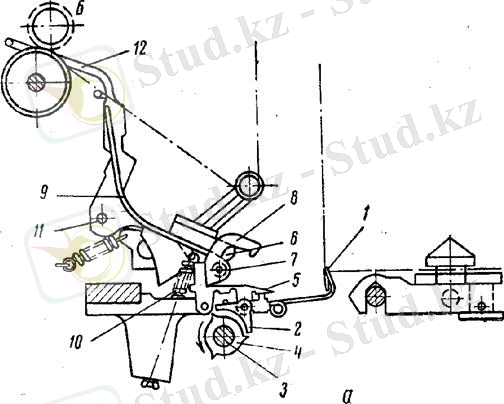

Сурет 3 - Сызықтық тығыздықтардың өздігінен тоқтау механизмі
Т-190 машинасы - жіп иіруге арналған, одан шнур және басқа да техникалық бұйымдар жасалады
Орауыштың үлкен көтерілуі үшін үзілген жіптің ұшын тауып, оны жіппен байлау қажет болғанда, орауыш арбаға топсалы шток 13 болады. Штанга оңға қарай жылжытқанда оның ойығы 14 пластинаның шығыңқы бөлігімен 15 бекітіледі, соның нәтижесінде орауыш жанармай құюға ыңғайлы жағдайға көтерілуі мүмкін. Орауышты жұмысқа қосу үшін шығыңқы жерді 14 ойықтан 14 алып тастау керек, орауышты тежеу жолағына 12 түсіріп, тартқышты 13 өзіңізден алшақтатыңыз, айнала бастайды.
Тоқыма тоқыма машинасы - тоқылған немесе басқа жолмен жасалған кез-келген бұйым үшін интерьерді безендіруге арналған шілтер немесе шнурды қысқа мерзімде жасауға көмектесетін құрылғы. Бұл берік пластмассадан жасалған, тұтқасы, инелері, салмағы, сондай-ақ жіптерге арналған кірісі және дайын өнімге арналған шығысы бар ыңғайлы құрылғының бір түрі.

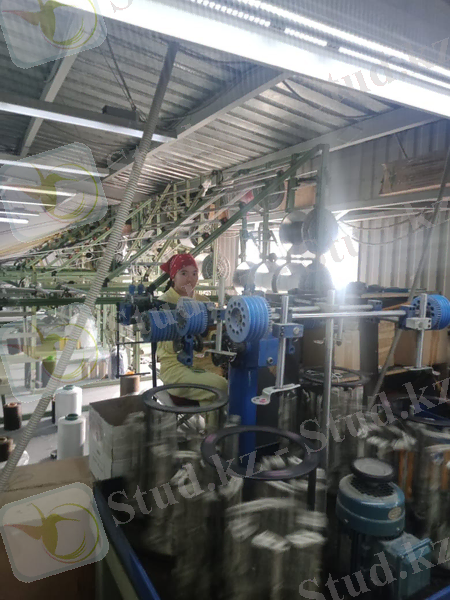

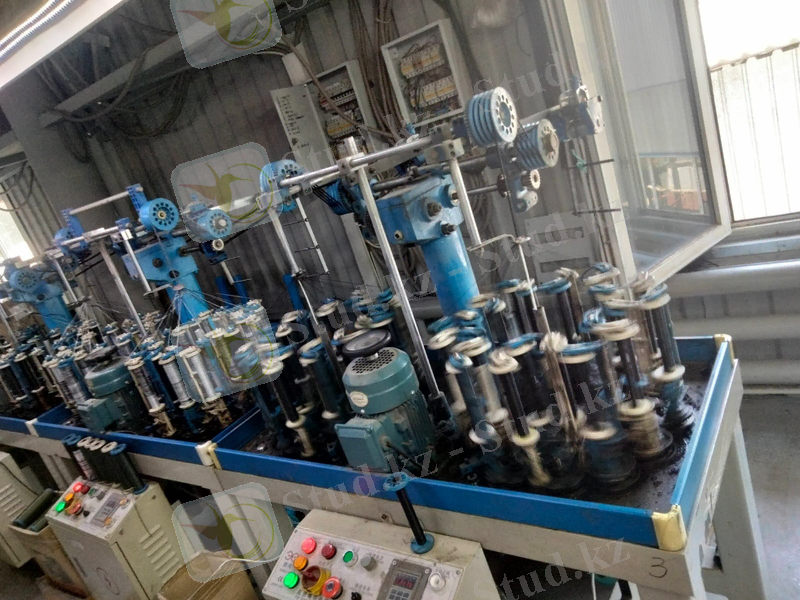

Сурет 4 - Жіп иіргіш машина
Бұл құрылғының артықшылықтары
жұмыс жылдамдығы;
-қолжетімді ба
-жылдам нәтиже;
-орындалатын операциялар жиынтығы;
-жинақылық;
-уақытты үнемдеу;
-ыңғайлылық пен пайдаланудың қарапайымдылығы.
Келесі аспект - дайын өнімді шығару механизмінің түрін таңдау (ролик, дөңгелек немесе арнайы мақсатта, мысалы, жылытумен). Ішінде толтырғышы бар қалыңдығы 6 мм-ден асатын өнімдерді роликтер арқылы алып тастау іс жүзінде мүмкін емес. Және керісінше, егер машинаның міндеті жұмсақ жұқа бұйымдарды шығару болса, доңғалақты механизм үшін артық төлеудің мағынасы жоқ.
Қолданылатын жіп түрлерінің түрі болып саналады
Мысалы, сіз негізінен шыны талшықпен, базальтпен, көміртекті талшықпен жұмыс жасасаңыз, бұл жағдайда қосымша тозудан қорғау үшін машинаның жұмыс тақтасының бетіне хром жабыны қолданылады, сонымен қатар кейбір шпиндель үлгілері үшін арнайы керамикалық көздер қолданылады. " пайдаланылады. Бұл шаралар машинаны осы жіптердің бөлшектерінің абразивті әсерінен қорғайды және кейде оның қызмет ету мерзімін ұзартады. Медициналық өрілген бұйымдарға арналған машина қажет болса, бұл жағдайда арыстан балықтарына арнайы қаптама орнатылады, ол май бөлшектерінің жіп катушкаларына (тиісінше дайын өнімге) түсуіне жол бермейді.
Назар аударыңыз, бұл опция кейінірек тапсырыс беру үшін қол жетімді емес, тек машинаға тапсырыс берумен бір уақытта, өйткені бұл дәлдік бөлігі белгілі бір машина үшін теңшелген.

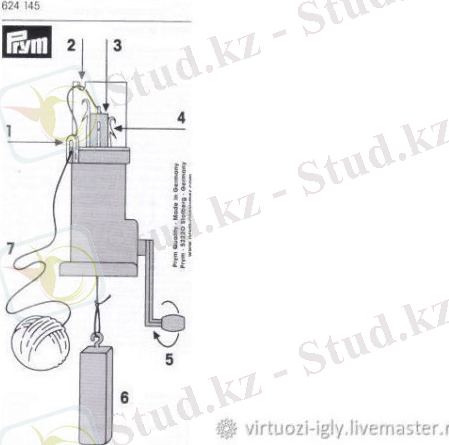

Сурет 5 - Негізгі компоненттер:
1 - төменгі бағыттағыш; 2 - жоғарғы бағыттаушы; 3 - түтік; 4 - инелер; 5 - бағытта бұруға арналған тұтқа; 6 - қысқыш жүктемесі; 7 - шардан созылған жіп.
Машиналардың артықшылықтарының арасында пайдаланудың қарапайымдылығын атап өткен жөн. Өйткені, егер үй иесі шаршаған болса, онда сіз ешқандай күш жұмсамай-ақ отыруға болады. Жұмыс техникасын меңгеру қарапайым, сонымен қатар құрылғы ешқандай қауіп төндірмейді.
Машинаның көмегімен сіз кәдімгі тоқылған инелер мен ілмектер пайдаланбай-ақ эксклюзивті өнімдерді жасай аласыз. Сондай-ақ пайдаланушылар машинаның төмен бағасын атап өтеді.
2.2 Жакард тоқыма станоктары
Бастапқыда жаккард машиналары механикалық болды, ал матаның өрнегі үздіксіз тізбекте жалғанған перфокарталар сериясында сақталды. Жаккарлар жиі шағын болды және деформация ұштарының салыстырмалы түрде аз ғана саны тәуелсіз бақыланады. Бұл тоқу станогының ені бойынша бірнеше ... жалғасы
АЛМАТЫ ТЕХНОЛОГИЯЛЫҚ УНИВЕРСИТЕТІ АҚ
ДИЗАЙН, ТЕКСТИЛЬ ЖӘНЕ КИІМ ТЕХНОЛОГИЯЛАРЫ ФАКУЛЬТЕТІ
ТОҚЫМА ӨНДІРІСІНІҢ ТЕХНОЛОГИЯСЫ КАФЕДРАСЫ
I өндірістік тәжірибеден өту туралы
ЕСЕП
Орындаған
студент
ПТИ 21-12
(тобы)
Азаматова. Маржан (қолы, аты-жөні)
Кәсіпорындағы
тәжірибе жетекшісі
М.О.
Бояу-өңдеу өндірісінің басшысы
(лауазымы)
Филимонова Е.В
(қолы, аты-жөні)
Университеттегі
тәжірибе жетекшісі
М.О.
Сениор-лектор
(лауазымы)
Асанова.А (қолы, аты-жөні)
АЛМАТЫ, 2022
мазмұны
КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .3
1 УНИВЕРСАЛ РЕКЛАМА ЖШС ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...42 "УНИВЕРСАЛ-ЖАРНАМА" ЖШС ДАЙЫНДАУ-ТОҚУ ӨНДІРІСІ ... ...5
2.1 Қамыс жабдығы және шнурларды, акселбанттарды бұрауға және тоқуға арналған станок ... ... ... ... ... ... ... . ... ... .5
2.2 Жакард тоқыма станоктары ... ... ... ... ... ... ... ... ... ... ... ... ...10
2.3 Өру машинасы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 12
ҚОРЫТЫНДЫ ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 16
ПАЙДАЛАНЫЛҒАН ДЕРЕККӨЗДЕРДІҢ ТІЗІМІ ... ... ... ... ... ... ... . ... ... ... ..17
КІРІСПЕ
Тоқыма өнеркәсібі көптеген елдерде бюджетті қалыптастыратын экономиканың негізгі салаларының бірі болып табылады. Германия, Франция, АҚШ - ты қоса алғанда, дамыған елдерде өнеркәсіп өнімін өндірудің жалпы көлеміндегі осы салалардың үлесі 6-8% -,, Италияда-12% -. құрайды. Бұл аталған елдерге тоқыма саласы мен киім өндірісінен аударымдар есебінен бюджеттің 20% - на дейін қалыптастыруға, сондай-ақ ішкі нарықты өз өндірісінің өнімімен 75-85% - ға толтыруды қамтамасыз етуге мүмкіндік береді.
Соңғы 10-15 жылда әлемдік тоқыма өнеркәсібінде айтарлықтай өзгерістер болды. Әлемдік экономиканың жаһандануы нәтижесінде тоқыма өндірісі орталығы Еуропа мен АҚШ-тан дамушы елдерге-Оңтүстік-Шығыс, Орта Азия және Оңтүстік Америкаға көшті.
Осылайша, Тоқыма өнеркәсібінің көптеген ғасырлар бойы дамуы микродеңгейдегі кәсіпорындардың дамуында да, макродеңгейдегі бүкіл елдер мен өңірлердің дамуында да осы саланың маңызды рөлін көрсетеді. Бір сөзбен айтқанда, бір кездері Тоқыма өнеркәсібінің дамуына сүйенген кәсіпорындар, компаниялар, елдер бүгінде нарықта және әлемдік аренада маңызды ойыншылар болып табылады. Алайда, бұл саланың ерекшелігі-үнемі шоғырлану және өз позицияларын сақтау үшін өз мүмкіндіктерін сақтау және арттыру үшін жұмыс істеу қажеттілігі.
Бүгінгі таңда тоқыма индустриясының көшбасшылары өнімнің өзіндік құнына тікелей әсер ететін өндірістік факторлар азайтылған елдер болып табылады. Барлығы тең болған кезде Еуропа елдері, АҚШ, сондай-ақ Оңтүстік Корея мен Түркия өндіріс саласында дамушы елдермен бәсекеге түсе алмайды. Сонымен қатар, Өзбекстан, Пәкістан және Үндістан дамушы елдер арасында белгілі бір әлеуетке ие.
Өндірістік практикадан өту кезінде білім алушыларға білім беру ұйымының және кәсіпорынның (ұйымның) басшылары тағайындалады. Қажет болған жағдайда кеңесшілер тағайындалады.
Кәсіпорын (ұйым) базасында өндірістік және диплом алдындағы практикадан өту алдында білім алушыларға кәсіптік практиканың мақсаттары, міндеттері, қағидалары, бағдарламасы және қауіпсіз еңбек жағдайлары туралы нұсқама жүргізіледі.
текстиль материалдарының өндірісі бойынша, өңдеу өндірісінің технологиялық жадбықтарының эксплуатациясы бойынша дағдыларды игеру.
- өндірістің этаптарымен және технологиялық схемаларымен, технологиялық жабдықтардың түрлерімен танысу;
- зертханалық мәліметтер негізінде технологиялық процестерді бақылау жүйесін игеру;
- шикізат және дайын өнімдегі ақауларды анализ жасай алу және оларды жою жолдарымен танысу.
1 ЖШС Универсал-Реклама
1995 жылдан бастап өндірушілер нарығында Universal Reklama ЖШС. Компанияның Қазақстан, Ресей және Қытайдағы үш өндірістік кешені бар. Өндірістік үй-жайлардың жалпы ауданы 30 мың шаршы метрден асады. Компанияда 1000-нан астам қызметкер жұмыс істейді
Universal - Reklama РА ЖШС - жоғары технологиялық жабдықтары бар жеке өндірістік базасы бар заманауи ірі өндіруші. Универсал - Реклама серіктестігінің қызметтерінің ауқымы: 1. Тар форматты және кең форматты басып шығару 2. Жібек экранды басып шығару және сублимациялық басып шығару 3. Тампондық басып шығару 4. Тоқыма өндірісі 5. Тігін өндірісі 6. Манекенді-вакуумды қалыптау 7. Сыртқы жарнамалық трикотаж бұйымдарын өндіру. - Кесте тігу машиналарына, тігін керек-жарақтарына және маталарға арналған шығын материалдары - Пластмассаның әртүрлі түрлері (ПВХ, алюкобонд, трансплей, акрил) - Ішкі және сыртқы жарнамаға арналған жарықтандыру жабдықтары - әртүрлі сыйымдылық пен өлшемдегі шамдар - Әр түрлі қағаз түрлері, баннер маталары, винил торлары , өздігінен жабысатын пленкалар және басқа да үлкен форматты баспа материалдары. - сублимациялық қағаз
2 "УНИВЕРСАЛ-ЖАРНАМА" ЖШС ДАЙЫНДАУ-ТОҚУ ӨНДІРІСІ
Клиенттер үшін және өз өндірістерін шикізатпен қамтамасыз ету үшін әртүрлі ассортименттегі иірілген жіптерді бояу және әрлеу жүргізіледі:Тоқу өндірісі үшін-өрімнің, ленталардың, шнурлардың, погондардың, шеврондардың және т. б. барлық түрлерін жасауға арналған 100% ПЭФ және ПА Иірілген жіп.
2.1 Қамыс жабдығы және шнурларды, акселбанттарды бұрауға және тоқуға арналған станок
Тоқу процесінің мәні-екі немесе бірнеше жіптерді қамыс машинасында біркелкі кернеу кезінде жалпы орауышқа қосу және орау.
Сонымен қатар, Иірілген жіп құлақтардан немесе конустық орамдардан цилиндрлік крест орамаларына оралады.
Иірілген жіптер бұралу машинасында одан әрі бұралуға ұшыраған барлық жіптердің кернеуі бірдей болуы үшін қажет. Иірілген жіптің сынуы кезінде әлсіз жерлер алынып тасталады және ол белгілі бір дәрежеде тазартылады.
ТВ-150 қамыс машинасы екі жақты, 12 барабаннан тұратын секциялық, барабандардың әр желісін өздігінен басқаратын. Жіптердің саны 2-ден 6-ға дейін. Құлақтардағы жіп 2 (сурет. 2) немесе машинаның алдыңғы жағында орналасқан шпулярник 1-де орнатылған конустық бобиналардан 3-жіп өткізгіш, 4-Бақылау пышақтары және 5-созу аспабы арқылы өтеді. Кернеу құралынан кейін жіп 7 ролик пен 8 саусақ арқылы орауышты өшіру механизмінің 6 ілгектерінің үстінен өтеді. Ролик пен саусақ сынған жіптің ұшын тез табу үшін қажет үзіліс кезінде (1,75 м) жіптің резервтік ұзындығын жасайды, ол бұрандалы ойығы бар Пластмассадан жасалған 9 катушка барабаншысымен орауға уақыты жоқ.
Роликті барабан ораманы айналдырады және оның бетіне жіп салады, бұл трочение жылдамдығын арттыруға мүмкіндік берді. Өрілген жіп қағаз картриджіне оралып, салмағы 1,5-2 кг болатын цилиндрлік крест орамасын құрайды. орамдағы орамның тығыздығы жіптің сызықтық тығыздығына, керілуіне, жіптердің қиылысу бұрышына байланысты және 0,45--0,52 гсм3 жетеді.
Сурет 1- ТВ-150 құрақ машинасының технологиялық сұлбасы
Сурет 2 - Жіптің тартылу механизмі
Иірілген жіптерді тазарту қайта орау кезіндегідей (бақылау және тазалау құрылғысы) жүзеге асырылады. Қосылатын жіптердің бірі үзілгенде немесе үзілгенде, орауыш барабанның үстіне көтеріліп, тоқтауы керек, бұл барабандағы орам автоматты түрде тоқтауы керек. Жіптер бұрандалы ойығы бар пластик орама барабанының көмегімен оралады. Орамдық барабан амды айналдырады және оның бетіне жіптерді салады, салмағы 1,8-2,0 кг көлденең оралған цилиндрлік орамды құрайды. Бумалардың орамасының алдын алу үшін минутына 20 үзіліспен электрлік сөндіргіш орнатылған, ол орама барабанына пульсирлеу жылдамдығын береді.
Өзін-өзі тоқтату механизмі 4-суретте көрсетілген. Бұл механизм келесідей жұмыс істейді. Ілмек 1, ол арқылы жіп өтетін, екі иінді рычагқа 2 бекітілген, ось бойынша еркін айналады.
Рычагтың астында айналмалы ролик 3 бар, оның үстіне әрқайсысында үш қалақшасы бар жұдырықшалар 4 қатты бекітілген. Ілмек 1 арқылы өтетін жіптің керілуіне байланысты рычагтың 2 иығы көтеріліп, жұдырықшаның 4 еркін айналуына кедергі жасамайды.
Жіп үзілгенде немесе орнемесекартриджден шыққанда рычаг 2 сағат тілімен бұрылады. ал оның иығы жұдырықшаның 4 айналу жолында.
Жұдырықша, рычагты 2 басып, жақтауды 5 өз осіне айналдырады, соның нәтижесінде ілмек 6 шектегіштің 8 роликінен 7 секіреді. Бұл жағдайда серіппенің 10 әсерінен жақтау 9 , оське 11 айналады және тежегіш штанганың 12 көмегімен айналуы лезде тоқтайтын орауышты көтереді.
Сурет 3 - Сызықтық тығыздықтардың өздігінен тоқтау механизмі
Т-190 машинасы - жіп иіруге арналған, одан шнур және басқа да техникалық бұйымдар жасалады
Орауыштың үлкен көтерілуі үшін үзілген жіптің ұшын тауып, оны жіппен байлау қажет болғанда, орауыш арбаға топсалы шток 13 болады. Штанга оңға қарай жылжытқанда оның ойығы 14 пластинаның шығыңқы бөлігімен 15 бекітіледі, соның нәтижесінде орауыш жанармай құюға ыңғайлы жағдайға көтерілуі мүмкін. Орауышты жұмысқа қосу үшін шығыңқы жерді 14 ойықтан 14 алып тастау керек, орауышты тежеу жолағына 12 түсіріп, тартқышты 13 өзіңізден алшақтатыңыз, айнала бастайды.
Тоқыма тоқыма машинасы - тоқылған немесе басқа жолмен жасалған кез-келген бұйым үшін интерьерді безендіруге арналған шілтер немесе шнурды қысқа мерзімде жасауға көмектесетін құрылғы. Бұл берік пластмассадан жасалған, тұтқасы, инелері, салмағы, сондай-ақ жіптерге арналған кірісі және дайын өнімге арналған шығысы бар ыңғайлы құрылғының бір түрі.
Сурет 4 - Жіп иіргіш машина
Бұл құрылғының артықшылықтары
жұмыс жылдамдығы;
-қолжетімді ба
-жылдам нәтиже;
-орындалатын операциялар жиынтығы;
-жинақылық;
-уақытты үнемдеу;
-ыңғайлылық пен пайдаланудың қарапайымдылығы.
Келесі аспект - дайын өнімді шығару механизмінің түрін таңдау (ролик, дөңгелек немесе арнайы мақсатта, мысалы, жылытумен). Ішінде толтырғышы бар қалыңдығы 6 мм-ден асатын өнімдерді роликтер арқылы алып тастау іс жүзінде мүмкін емес. Және керісінше, егер машинаның міндеті жұмсақ жұқа бұйымдарды шығару болса, доңғалақты механизм үшін артық төлеудің мағынасы жоқ.
Қолданылатын жіп түрлерінің түрі болып саналады
Мысалы, сіз негізінен шыны талшықпен, базальтпен, көміртекті талшықпен жұмыс жасасаңыз, бұл жағдайда қосымша тозудан қорғау үшін машинаның жұмыс тақтасының бетіне хром жабыны қолданылады, сонымен қатар кейбір шпиндель үлгілері үшін арнайы керамикалық көздер қолданылады. " пайдаланылады. Бұл шаралар машинаны осы жіптердің бөлшектерінің абразивті әсерінен қорғайды және кейде оның қызмет ету мерзімін ұзартады. Медициналық өрілген бұйымдарға арналған машина қажет болса, бұл жағдайда арыстан балықтарына арнайы қаптама орнатылады, ол май бөлшектерінің жіп катушкаларына (тиісінше дайын өнімге) түсуіне жол бермейді.
Назар аударыңыз, бұл опция кейінірек тапсырыс беру үшін қол жетімді емес, тек машинаға тапсырыс берумен бір уақытта, өйткені бұл дәлдік бөлігі белгілі бір машина үшін теңшелген.
Сурет 5 - Негізгі компоненттер:
1 - төменгі бағыттағыш; 2 - жоғарғы бағыттаушы; 3 - түтік; 4 - инелер; 5 - бағытта бұруға арналған тұтқа; 6 - қысқыш жүктемесі; 7 - шардан созылған жіп.
Машиналардың артықшылықтарының арасында пайдаланудың қарапайымдылығын атап өткен жөн. Өйткені, егер үй иесі шаршаған болса, онда сіз ешқандай күш жұмсамай-ақ отыруға болады. Жұмыс техникасын меңгеру қарапайым, сонымен қатар құрылғы ешқандай қауіп төндірмейді.
Машинаның көмегімен сіз кәдімгі тоқылған инелер мен ілмектер пайдаланбай-ақ эксклюзивті өнімдерді жасай аласыз. Сондай-ақ пайдаланушылар машинаның төмен бағасын атап өтеді.
2.2 Жакард тоқыма станоктары
Бастапқыда жаккард машиналары механикалық болды, ал матаның өрнегі үздіксіз тізбекте жалғанған перфокарталар сериясында сақталды. Жаккарлар жиі шағын болды және деформация ұштарының салыстырмалы түрде аз ғана саны тәуелсіз бақыланады. Бұл тоқу станогының ені бойынша бірнеше ... жалғасы
