Сызбаларды ресімдеуге КҚБЖ стандарттарының негізгі талаптары


Ғылым және жоғарғы білім министрлігі
Торайғыров университет
Инженерия факультеті
Металлургия кафедрасы
РЕФЕРАТ
Инженерлік қызмет негіздері пәні бойынша
Конструкторлық құжаттаманың біріңғай жүйесі (КҚБЖ)
тақырыбы бойынша
2023
Мазмұны
Кіріспе . . . 3 1. КҚБЖ жалпы мәліметтер . . . 4
- Конструкторлық құжаттаманың біріңғай жүйесі (КҚБЖ) туралы ұғым . . . 4
- (ҚҚБЖ) негізгі мақсаты . . . 4
- Конструкторлық құжаттаманың біріңғай жүйесі қамтамасыз ететін жағдайлар . . . 4
- (ҚҚБЖ) стандарттарымен бекітілген тәртіп пен ережелерінің таралу түрлері . . . 5
- (КҚБЖ) құрамына кіретін стандарттар . . . 5
- Стандарттау негіздері . . . 5Стандарттау және мақсаты . . . 5Стандарттар туралы бастапқы мәліметтер . . . 6
- Сызбаларды ресімдеуге КҚБЖ стандарттарының негізгі талаптары . . . 6Формат . . . 6Масштаб . . . 7
Қорытынды . . . 8
Қолданылған әдебиеттер тізімі . . . 9
2
Кіріспе
Заводтар мен фабрикаларда алуан түрлі машиналар, механизмдер және олардың бөлшектері, күнделікті өмірде пайдаланылып жүрген заттар, материалдар жасалып шығарылады. Осындай өндірісте жасалуға тиісті нәрселерді немесе тобын бұйымдар деп атайды.
Яғни бұл дәстүрлі және қарапайым әдіс, үнемі өсіп келе жатқан машина жүйесінің күрделілігі үшін тым қарапайым болып барады. Дәстүрлі әдістерді қолдану бұл жағдайда жүйелік деңгейде инновациялар енгізу мүмкіндігін блоктай алады.
Бұны жою үшін бізге шығармашылық ойлауы қоғамдық қозғалыстардан бұйымдардың дизайнына, қолданып жатқан құралға дейінгі өзгерістер туралы терең теориялық және практикалық білімге негізделген кең профильді дизайнерлер, инженерлер мен ұйымдастырушылар қажет.
Қазіргі заманғы жобалау әдістері әртүрлі деңгейдегі және маңыздылықтағы көптеген факторларды ескере отырып, шешілетін мәселеге кешенді көзқараспен ерекшеленеді.
Қазіргі уақытта сызбаларды дайындау компьютерлік технологиялар көмегімен орындалады, және де осымен байланысты маманға сызбалар орындалатын ережелерді білу міндетті емес деген пікір таралған. Бірақ бұл мүлдем қате пікір, өйткені басқаны былай қойғанда бұйымдардың 3D модельдерін пайдалану кезінде де, оларды жасау үшін дұрыс безендірілген кәдімгі сызбалар қажет етіледі: оларда барлық қажетті кескіндер мен түсіндірмелер келтірілуі, өлшемдер дұрыс қойылуы, сызба жақсы «оқылуы» және т. б. болуы тиіс.
КҚБЖ стандарттары елдің барлық кәсіпорындарындағы конструкторлық құжаттардың жасалуы, безендірілуі және қолданылуы бойынша ережелері мен қағидаларын тағайындайды. Конструкторлық құжаттама - бұл бұйымды жобалауға, жасауға және пайдалануға қажетті мәліметтерден тұратын құжаттар жиынтығы
КҚБЖ шет елдермен техникалық құжаттаманың кең алмасуын жүзеге асыруға, тауарларды, лицензияларды сатумен халықаралық нарыққа шығуға, түпкілікті өнімді дайындау бойынша шетелдік фирмалармен бірлескен кәсіпорындар ұйымдастыруға мүмкіндік беретін әмбебап жүйеге айналды.
Компьютерлік графиканы, бұйымдарды автоматты жобалау және өндіру жүйелерін дамыту КҚБЖ жүйесін әзірлеушілердің алдына "қағазсыз" конструкторлық құжаттаманы орындауға, ресімдеуге және айналысқа қойылатын заманауи талаптарды көрсету бойынша міндеттер қояды.
3
1. Жалпы мәліметтер
- Конструкторлық құжаттаманың біріңғай жүйесі (КҚБЖ) туралы ұғым
Конструкторлык кұжаттаманын біріңғай жүйесі (КҚБЖ) -бұл өнімнің өмірлік циклінің барлык кезеңдерінде әзірленген жане колданылатын жобалау кұжаттамасын әзірлеуге, орындауға және таратуға байланысты ережелерді, талаптар мен нормаларды белгілейтін мемлекетаралык стандарттар жиынтығы.
Конструкторлық құжаттаманың бірыңғай жүйесі (КҚБЖ) - бұл жүйе еліміздің барлық ұйымдары үшін жобалауды ұйымдастыру тәртібін белгілейді, бірыңғай
сызбаларды орындау және ресімдеу және сызбалық шаруашылықты жүргізу қағидалары жобалық-конструкторлық жұмыстарды тоғайлайды, сапа мен деңгейді арттыруға ықпал етеді және әр түрлі органдардағы сызбаларды оқуды және түсінуді жеңілдетеді. КҚБЖ 200-ден астам стандарттарды қамтиды.
Технологиялық құжаттаманың бірыңғай жүйесі (ТҚБЖ) мыналарды белгілейтін мемлекеттік стандарттар кешені:
- жалпы мақсаттағы құжаттама нысандары (технологиялық процесс, схемалар мен түзетулер картасы және т. б. )
- технологиялық процестерді ресімдеу ережелері және механикалық және термиялық өңдеу, радиотехника, электроника және т. б. салаларға тән процестер.
КҚБЖ мен ТҚБЖ арасында тығыз байланыс бар. Бұл жүйелер өндірісті басқаруды жетілдіру, оның тиімділігін арттыру және автоматтандырылған басқару жүйелерін енгізуде үлкен рөл атқарады.
- (ҚҚБЖ) негізгі мақсаты
ҚҚБЖ негізгі мақсаты - жобалық құжаттаманы орындау, рәсімдеу және қолданудың біріңғай онтайлы ережелерін белгілеу.
- Конструкторлық құжаттаманың біріңғай жүйесі қамтамасыз ететін жағдайлар
- Бұйымдарды жобалау кезінде заманауи әдістер мен құралды қолдану
- КҚ-ны қайта рәсімдеусіз өзара алмасу мүмкіндігі
- КҚ-ның толықтығы
- КҚ және олардағы ақпаратты өндеуді автоматтандыру
- Алынатын бұйымның жоғары сапасын қамтамасыз ету
- Алынатын бұйымның тұтынушылардың өмірі мен денсаулығына, қоршаған орта үшін қауіпсіз, сонымен қатар мүлікке зиян келтірмейтін болуы
- Бұйымдарды жобалау кезінде біріздендіру мен стандарттауды кеңейту мүмкіндігі
- Бұйымдарды сертификаттау
- Өндірісті дайындау мерзімдерін қысқарту және еңбек сийымдығын төмендету
- Бұйымдарды дұрыс пайдалану
4
- Қолданыстағы өндірісті жылдам қайта реттеу үшін құжаттаманы жедел дайындау
- КҚ мен графикалық кескіндер нысандарын оңайлату
- Автоматтандырылған жүйелердің (АЖЖ-автоматтандырылған жобалау жүйелері) (ӨАБЖ-wөндірісті автоматты басқару жүйелері және т. б. ) біріңғай ақпараттық базасын құру мүмкіндігі
- Тиісті халықаралық стандарттармен үйлестіру. (ҚҚБЖ) стандарттарымен бекітілген тәртіп пен ережелерінің таралу түрлері
- конструкторлық құжаттардың барлық есеп-тіркеу құжаттарына
- конструкторлық құжаттарға өзгеріс енгізетін құжаттарға
- нормативті-техникалық және технологиялық құжаттарға
- ғылыми-техникалық әдебиеттер мен оқу құралдарына таралады. (КҚБЖ) құрамына кіретін стандарттар
- жалпы ережелер
- негізгі ережелер
- конструкторлық құжаттарға бұйымдарды жіктеу және белгілеу
- сызбаларды орындаудың жалпы ережесі
- машина жасау және аспап жасау салаларының бұйымдарының сызбаларын орындау ережелер
- конструкторлық құжаттарды дайындау ережесі (тіркеу, сақтау, өзгерту)
- пайдалану және жөндеу құжаттарын дайындау ережелері
- схеманы дайындау ережесі
- құрылыс және кеме жасау салаларының құжаттарын дайындау ережелері
- қалған стандарттар.
2. Стандарттау негіздері
- Стандарттау және мақсаты
Стандарттау - өнімді өндіру және айналысы салаларында ретке келтіруге және өнімнің, жұмыстардың немесе көрсетілетін қызметтердің бәсекеге қабілеттілігін арттыруға бағытталған, оларды ерікті түрде бірнеше рет пайдалану мақсатында ережелер мен сипаттамаларды белгілеу жөніндегі қызмет.
Стандарттау осындай мақсаттар үшін жүзеге асырылады:
- азаматтардың өмірі мен денсаулығының, жеке және заңды тұлғалардың мүлкінің, мемлекеттік мүліктің, экологиялық қауіпсіздіктің, жануарлар мен өсімдіктердің өмірі мен денсаулығының қауіпсіздігінің деңгейін арттыру және техникалық регламенттердің талаптарын сақтауға жәрдемдесу;
5
- табиғи және техногендік сипаттағы төтенше жағдайлардың туындау қауіпін
- ескере отырып объектілердің қауіпсіздік деңгейін арттыру;
- ғылыми-техникалық прогресті қамтамасыз ету;
- өнімнің, жұмыстардың, қызметтердің бәсекеге қабілеттілігін арттыру;
- ресурстарды ұтымды пайдалану; Стандарттар туралы бастапқы мәліметтер
Іс әрекеттердің барлық аумақтарында ережелерді тағайындау мен қолдану стандарттау деп аталады. Стандарттау ғылымның, техниканың және машықтану тәжірибесінің біріктірілген жетістіктеріне негізделген. Стандарттау бойынша жұмыстың нақты нәтижесі болып стандарт табылады.
Инженерлік графикада стандарттар жалпыға ортақ және көп қайталап пайдалану үшін тағайындалған бірқатар талаптар немесе нормалардан тұратын құжаттар түрінде келтірілген. Стандарттарды қатаң және мүлтіксіз орындау талап етіледі, өйткені кейбір кездері бір қарағанға, тағайындалған ережелерден болмашы ғана ауытқудың өзі үлкен қателіктерге және тіпті апаттарға да алып келуі мүмкін. Тиісті стандарттың бар екендігі туралы біліп қана қоймай, оны таба білу, сондай-ақ маманның еңбек іс әрекетіне тікелей қатысы бар негізгі талаптарды есте ұстау маңызды.
Мемлекет аралық стандарттар стандарттардың сала аралық сыныптарына біріктірілген және қазіргі уақытта олардың саны 30 дан асады. Әрбір сыныпқа (кешенге) стандарт белгілеуіне енгізілген нөмір берілген.
КҚБЖ стандарттары әзірлеу ережелерін белгілейді, конструкторлық құжаттаманы рәсімдеу еліміздің барлық кәсіпорындарда белгілейді. Конструкторлық құжаттамасы - бұл құжаттар жиынтығы, әзірлеу, өндіру және пайдалану үшін қажетті деректерді қамтиды изделия өнімдер.
Стандарт өзгерілмейтін емес, ол мезгіл сайын қайта қаралады нәтижесінде жаңа стандарт жасалуы мүмкін.
3. Сызбаларды ресімдеуге КҚБЖ стандарттарының негізгі талаптары
Барлық сызбалар ережелерге сәйкес қатаң түрде орындалуы керек, орнатылған КҚБЖ. Сызбаларды жобалауға стандарттар кіреді төсеніштер, масштабтар, сызықтар, сызба, негізгі жазулар.
Өлшемдерді қолдану кезінде ГОСТ 2. 307-2011 негізгі ережелерін басшылыққа алу керек. Сызбада кескіндер жасалған масштабқа қарамастан бөліктің және оның элементтерінің шынайы шамасының өлшемдері қойылады. Сызықтық өлшемдер сызбада өлшем бірлігін миллиметрмен, бұрыштық өлшем бірлігін белгілеумен градус, минут және секундпен көрсетіледі.
- Формат
Сызбалар cтандартта белгіленген форматтарда орындалуы керек ГОСТ 2. 301-68 және қағаз парағында сыртқы жақтаумен бөлінген, қатты жұқа сызықтармен өткізіледі.
6

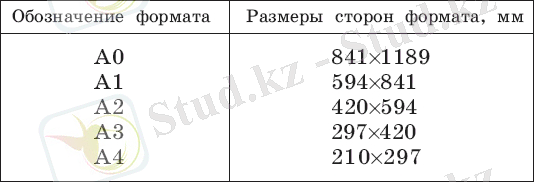

Сурет 1-Негізгі форматтар
- Масштаб
Өнімнің күрделілігіне және көлеміне байланысты кескіндер олар сондай-ақ ГОСТ 2. 302 - 68 белгілеген масштабта орындалады.
Масштаб - бұл сызбадағы кескін өлшемдерінің сәйкес өлшемдерге қатынасы,
өнімнің нақты өлшемдері.
