Қалыпты ЭКГ
![](/assets/img/loading.gif)
![](/assets/img/loading.gif)
"Қазақстан-Ресей Медициналық университеті" МЕББМ
БОӨЖ
Тақырыбы:ЭКГ-ні тіркеу және талдау қағидалары
Орындаған:Қажғалиева Әсем
Топ:108б
Факультет:Жалпы Медицина
Тексерген:Өтеуова Ұлдана
Алматы 2023ж
Жоспар
I.КІРІСПЕ
1.1 Жүректің өткізгіштік жүйесі
II.НЕГІЗГІ БӨЛІМ
2.1 ЭКГ(Электрокардиография):құрылысы және оны талдау,тіркеу негізі
2.2 ЭКГ:тісшелер,интервалдар,сегменттер
2.3 Қалыпты ЭКГ
III.ҚОРЫТЫНДЫ
IV.Пайдаланылған әдебиеттер
КІРІСПЕ БӨЛІМ

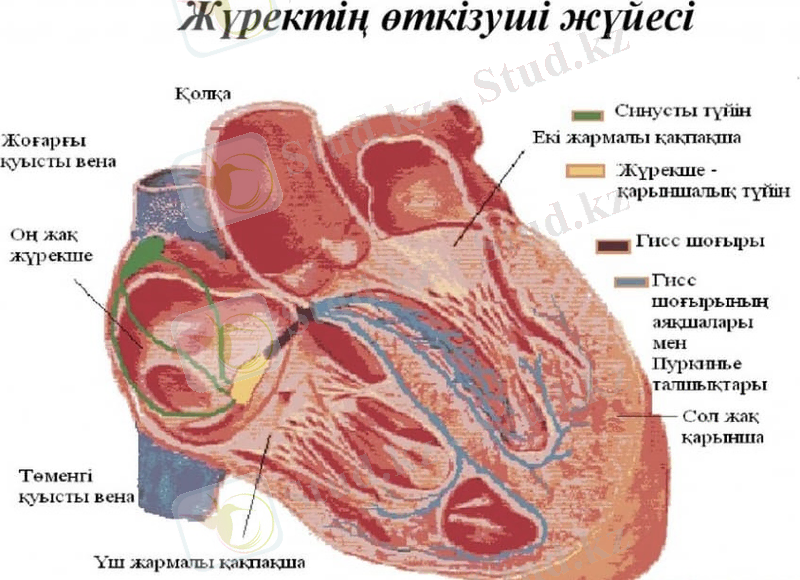

1.1 Жүректің өткізгіштік жүйесі.
Жүректің негізгі қызметі автоматизм, өткізгіштік, қозғыштық, жиырылу және т.б.Жүректің автоматизмі қызметі деп-оның сыртқы тітіркендіргіштердің әсерінсіз,өздігінен электр импульсін тудыруын айтамыз.Автоматизм қызметіне синоатриалды түйін және жүрекшелер мен қарыншалардың (пейсмекерлер)
өткізгіштік жүйесі қатысады.
Ол автоматизмнің төменгі қызметін атқарады, минутына 25-40
жиліктегі электр импульсін тудырады.Жүрекшелік қозудың таралуы СА-туйіннен басталып, үш туйінаралық, жолмен (Бахман, Венкебах жане Торель) АВ-туйінге және журекшеаралық Бахман шоғыры арқылы сол журекшеге таралады.Алдымен оң жақ,кейін оң және сол жақ,сонында-сол жақ журекше қозады.Ең бірінші қарыншааралық перденің сол бөлігі деполяризацияланады сонымен қатар оң қарыншаның көп бөлігі қозады.Қозу 0,04-0,05 с сол қарыншаның аздаған бөлігіне өтеді.Соныңда базальды бөлімдер яғни СК, ОК және қарыншааралық перде белсенділендіріледі.
1
НЕГІЗГІ БӨЛІМ
2.1 ЭКГ(Электрокардиография):құрылысы
және оны талдау,тіркеу негізі
Электрокардиогра́фия(ЭКГ) -- бұл жүрек жұмысы кезінде туын- дайтын электр өрістерін зерттеу және тіркеу әдісі.Электрокардио- графия кардиологияда қолданылатын электрофизиологиялық аспаптық диагностика әдісі болып табылады.Электрокардиограмма жүрек жұмысы нәтижесінде туындайтын және дененің бетінде жүргізілетін потенциалдар айырмасының графикалық көрінісі. Электрокардиограмма - бұл жүректің электр белсенділігінің графикалық ұсынуы, олар бойынша кардиолог дәрігері жүректің жұмысын, дамудың ықтимал патологиясын және қабыну процестерін тіркейді.
Электрокардиографияның (ЭКГ) ашылуы ХХ ғасырдың басындағы медицина ғылымы мен практикасындағы ең жарқын оқиғалардың бірі болды. Адам ағзасының өзі электр тоғын шығара алатындығы физиологиядағы жаңа идея болды. Әдіс
2
жүректің биотоктары дененің бетінде жүйелі түрде таралады және оларды жазуға (шашуға), күшейтуге, содан кейін ЭКГ-да сипаттамалық қисық түрінде жазуға болады деген идеяға негізделген. Шетелде алғаш рет В.Эйнтховен мұны 1903 жылы жасай алды.
Billem Einthoven (1860-1927) - голландиялық физиолог, ЭКГ негізін қалаушы, 1903 жылы жүректің электрлік белсенділігін тіркеуге арналған құрылғыны құрастырды және ЭКГ-ны алғаш рет 1906 жылы диагностикалық мақсатта пайдаланды. 1924 жылы физиология немесе медицина бойынша Нобель сыйлығын алды.
Эйнховен алғаш рет электрокардиограмма терминін ресми түрде енгізді және электродтарды жұп етіп орналастыратын және сол қолға оңға қарай потенциалдар айырмашылығын өлшейтін үш стандартты ЭКГ сымын ойлап тапты. оң қолды сол аяққа және сол аяқтан сол қолға. Бұл Эйнховен үшбұрышы деп аталады. Ол сонымен қатар кардиограмма тістерінің стандартты атауын енгізді: P, Q, R, S, T.
Электрокардиографияда, жалпы, үш автоматизм орталығы болатынын айта кеткен жөн:
1.Бірінші реттік автоматизм орталығы-бұл минутын
60-80 рет жиіліктегі электр импульсін тудыратын СА туйіні.
3
2. Екінші реттік автоматизм орталығы-бұл минутына 40-60 рет жиліктегі электр импульсін тудыратын АВ-қосылыс (AB туйінінің
Гис шоғына және журекшенің төменгі бөлігіне өтетін аймақ),сонымен катар Гис шоғыры.
3. Үшінші реттік автоматизм орталығы-сонғы бөлігі,Гис
шоғырының аяқшалары мен тармақтары.

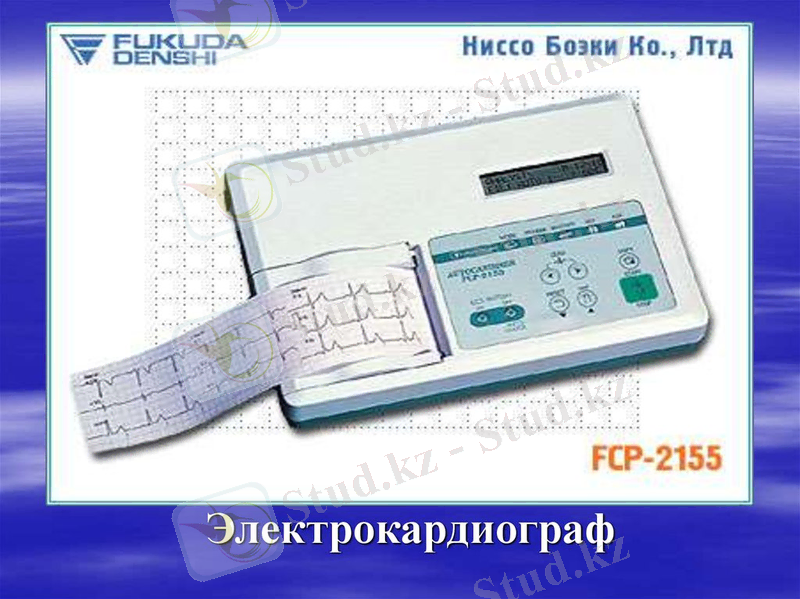

Электрокардиографтын курылысы:

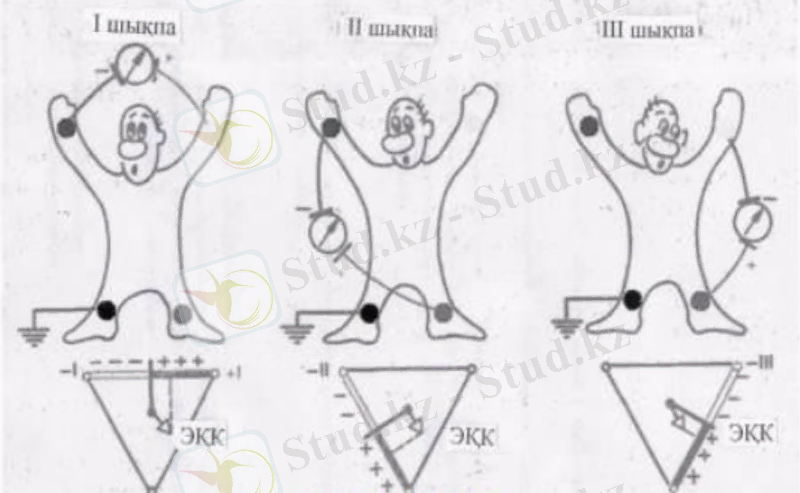

Стандартты шықпалар:
Стандартты шықпалардың электродтарын орналастыру
реттері:
Электродтарды оң жақ қолдан бастап қызыл түсті
электрод койылады (оң - Right, кызыл - Red).
Келесі реттілікпен сағат тілі бағытында төмендегі түстер
қойылады:
Қызыл, Сары, Жасыл, Қара.
Қосымша шықпалар:
-Сол жақ кеуде.
-Оң жақ кеуде.
-Нэб бойынша.
4
Сол жақ қосымша кеуде шықпалары:
V7 артқы қолтық асты сызығы бойымен;
V8 жауырын орта сызығы бойымен;
V9 омыртқа маны сызығы бойымен(паравертебральды);

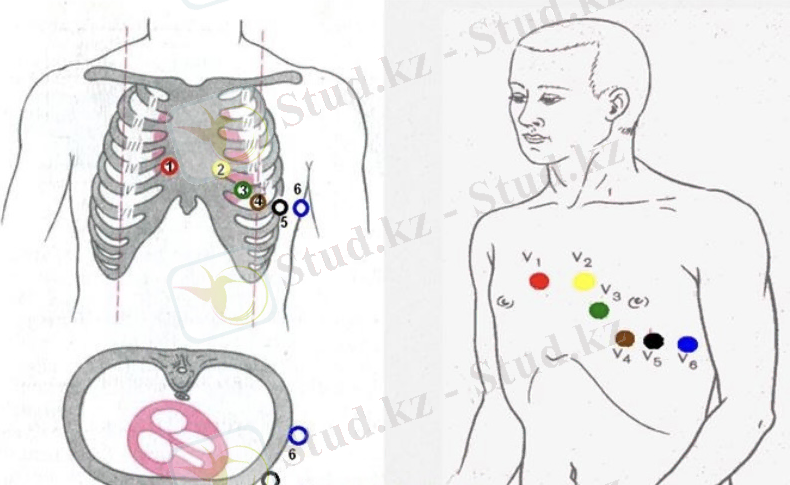

Кеуде шықпалары электродтарының орналасуы:
V1 шықпа- IV қабырғааралық төстін оң жақ жиегі бойымен
V2 шықпа- IV қабырғааралық төстін сол жақ жиегі бойымен
V3 шықпа- V3 - V4 шықпалар аралығында
V4 шықпа - V қабырғааралық сол жақ бұғана орта сызығы
бойымен
V5 шықпа - V4 сияқты горизонтальды деңгейде сол жақ қолтық алды сызығы бойымен
V6 шықпа сол жақ ортасы қолтық асты сызық бойымен
5

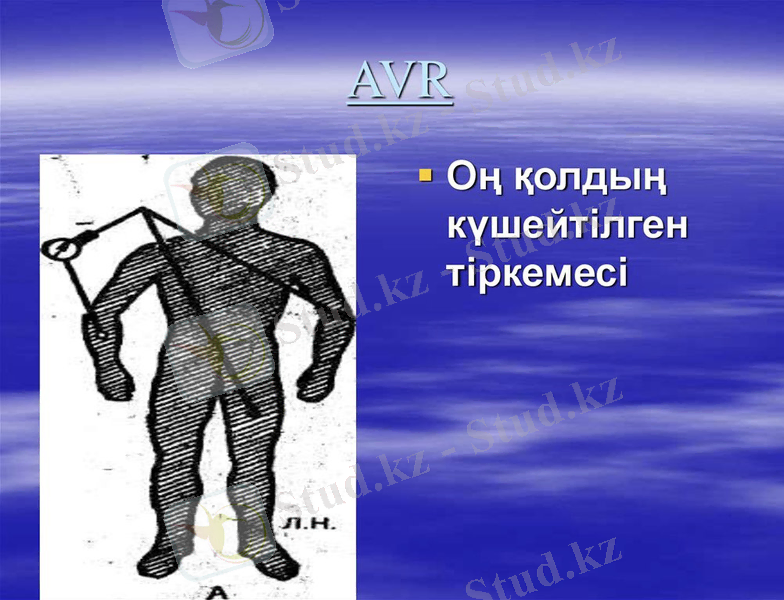

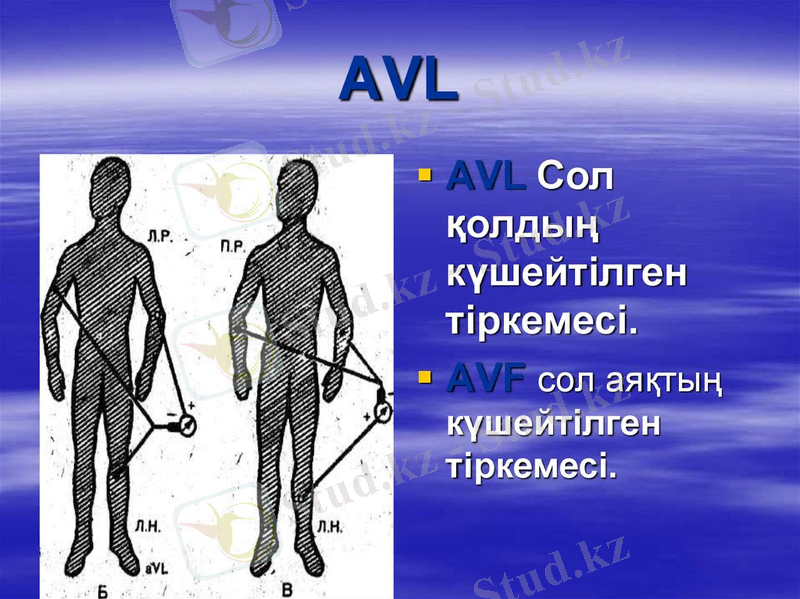

Аяқтан шығатын бірполюсті күшейтілген электродтар келесідей орналасады:
6

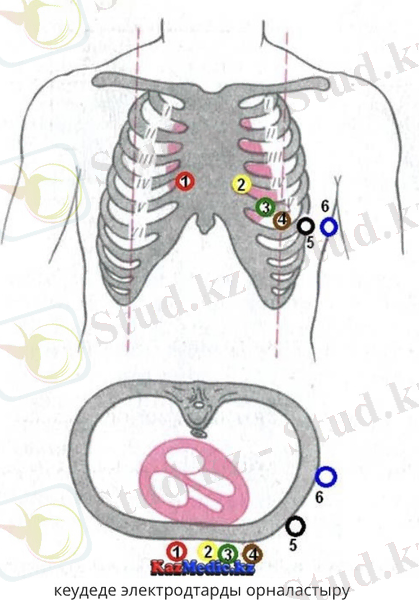

Кеуде шықпалары электродтарының орналасуы:
V1 шықпа- IV қабырғааралық төстін оң жақ жиегі бойымен
V2 шықпа- IV қабырғааралық төстін сол жақ жиегі бойымен
V3 шықпа- V3 - V4 шықпалар аралығында
V4 шықпа - V қабырғааралық сол жақ бұғана орта сызығы
бойымен
V5 шықпа - V4 сияқты горизонтальды деңгейде сол жақ қолтық алды сызығы бойымен
V6 шықпа сол жақ ортасы қолтық асты сызық бойымен
7

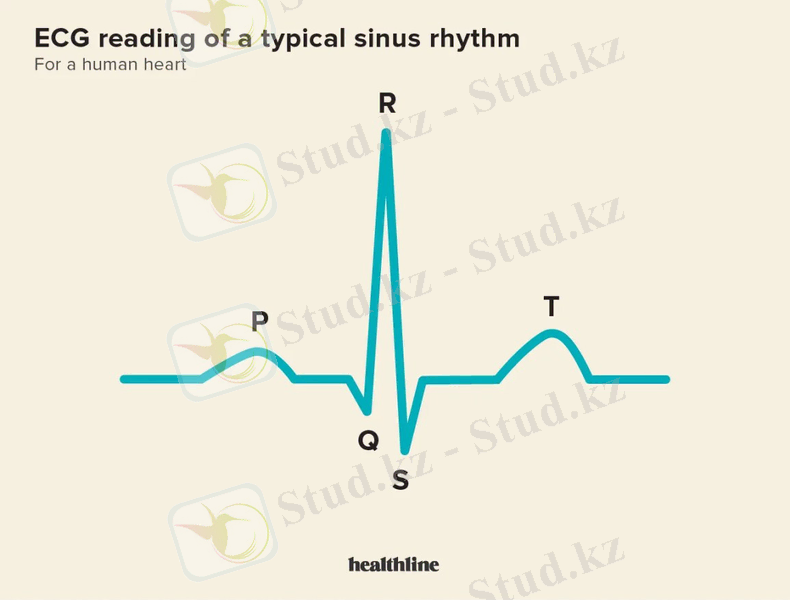

2.2 ЭКГ: тісшелер,интервалдар,сегменттер
ЭКГ-да негізінен 5 тізшені ажыратуға болады: P, Q, R, S, T. Кейде U толкының да ... жалғасы
