№ 2 зертханалық жұмыс. Электрондық элементтерді зерттеу стендімен танысу және . 12 электрондық тізбектерді модельдеу программасымен танысу

Жұмыстың мақсаты: Электрондық элементтерін және аналогты электроника түйіндерін зерттейтін стендімен жұмыс істеу үшін практикалық дағдыларын меңгеру. Компоненттердің қасиеттері туралы жалпы мәлім алу нақты «Electronics Workbench» программасымен танысу. Зертханалық жұмысты жасау ережелермен танысу.

Жұмысты жасау кезеңдері:

1. Оқытушының басшылығымен қауіпсіздік техникасымен танысу.

2. Нұсқаулықтан кейін қауіпсіздік техника журналына қол қою.

3. Оқытушының басшылығымен зертханалық стендтерге берілетін жұмыс кернеулерді беру әдістеріне, элементтерді таңдау амалдарына үйрену.

Осы жұмыс бойынша студенттерден қауіпсіздік техникасы туралы ауызша сұрауға болады (есеп беру орнына) .

Бақылау сұрақтары

EWB 5. 12 программасының қандай қасиеттерін және мүмкіншіліктерін білесіз?

EWB 5. 12 программасы - бүкіл електрондық жүйелерді симуляциялау үшін пайдаланылатын жүйелерді жасау құралы. Бұл программаны пайдалану арқылы, пайдаланушылар электрондық жүйелерді моделдеу, тесттеу және тақтамасызлау мақсатында бірнеше функцияларды пайдалану мүмкіндігіне ие болады. EWB 5. 12-де кейбір қасиеттерді талап ететін жүйелер шамамен:

Жұмыс өрісінің құрамы және қасиеттері туралы айтыңыз.

1. Моделдеу: EWB 5. 12-де пайдаланушылар электрондық жүйелерді жасау, оларды моделдеу және симуляциялау мүмкіндігіне ие болады. Бұл программаны пайдалану арқылы, пайдаланушылар жүйелерді моделдеу, олардын жүктемесін тексеру және жетілдіру мақсатында қолдана алады.

2. Симуляция: EWB 5. 12-де пайдаланушылар электрондық жүйелерді симуляциялау мүмкіндігіне ие болады. Бұл программаны пайдалану арқылы, пайдаланушылар жүйелердін динамикалық моделдеу, олардын жүктемесін бағалау және жетілдіру мақсатында қолдана алады.

3. Тесттеу: EWB 5. 12-де пайдаланушылар электрондық жүйелерді тесттеуге болатын мүмкіндікке ие болады. Бұл программаны пайдалану арқылы, пайдаланушылар жүйелерді тесттеу, олардын жүктемесін тексеру және жетілдіру мақсатында қолдана алады.

4. Тақтамасызлау: EWB 5. 12-де пайдаланушылар электрондық жүйелерді тақтамасызлау мүмкіндігіне ие болады. Бұл программаны пайдалану арқылы, пайдаланушылар жүйелерді тақтамасызлау және оларды жүктемесін тексеру мақсатында қолдана алады.

EWB 5. 12-де басқа да қасиеттер мен функциялар болуы мүмкін, бірақ оның негізгі мақсаты электрондық жүйелерді симуляциялау және тесттеуге мүмкіндік беру. 02:00

Схеманы әзірлеу және жинау технологиясы туралы түсініктеме беріңіз.

Жалпы жағдайда схеманы құру оның жұмыс үстелінде компоненттерді орналастырумен басталады.

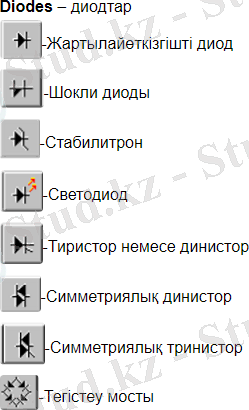

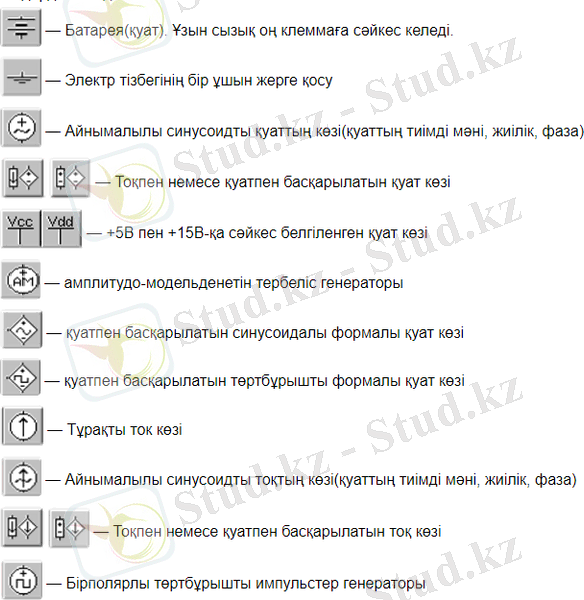

Негізгі элементтерді сипаттау
Favorites - бұл бөлімде ішкі схемалар орналасқан. EWB-те үлкен схемалардың аумағы ішкі схемаларға айналуы мүмкін. Ішкі схемаларды құру үшін, схеманың аумағын белгілеп аламыз. Содан кейін ішкі схема құратын диалогтық терезені шақырамыз:
- Copy from Circuit - белгіленген атымен ішкі схема Favorites бөліміне көшіріледі.
- Move from Circuit - жалпы схемадан белгіленген бөлім қиылады және қойылған атымен Favorites бөліміне көшіріледі.
- Replace from Circuit - бастапты схемада белгіленген бөлік ішкі схемамен алмастырылады.
Ішкі схеманы көру немесе өзгерту үшін белгішесінен тышқанның батырмасымен 2 рет шертеміз.
