ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
ҚАЗАҚМЫС КОРПОРАЦИЯСЫНЫҢ ТЕХНОЛОГИЯЛЫҚ КОЛЛЕДЖІ

КЕН МЕХАНИКАСЫ ПӘНІ БОЙЫНША
ӨЛШЕУ ҚҰРАЛДАРЫНЫҢ ҚҰРЫЛЫСЫН ЗЕРТТЕУ. АНЕМОМЕТР КӨМЕГІМЕН ЖЕЛДЕТКІШТІҢ
ӨНІМДІЛІГІН АНЫҚТАУ
ТАҚЫРЫБЫНА ТӘЖІРИБЕЛІК ЖҰМЫС № 7
ОРЫНДАУ БОЙЫНША ӘДІСТЕМЕЛІК НҰСҚАУ

0705000 Кен орындарындағы пайдалы қазбаларды жер астында өңдеу
мамандығының оқушыларына арналған

Сәтбаев 2020
ТӘЖІРИБЕЛІК ЖҰМЫС №9

Тақырыбы: Өлшеу құралдарының құрылысын зерттеу. Анемометр көмегімен
желдеткіштің өнімділігін анықтау.

Жұмыс мақсаты:
1. Қысым мен өнімділікті анықтау үшін өлшеу құралдарының құрылғысын
зерттеңіз.
2. Өнімділікті анықтаудың практикалық дағдыларын игеру
анемометр көмегімен желдеткіш.

Қажетті жабдықтар:
1. Депрессиометр.
2. Микроманометр.
3. Анемометрлер қанатты және шыныаяқ.
4. Индукциялық Анемометр.
5. Дифманометр мембраналық ДМИ.
6. ВМ-5м желдеткіші бар желдеткіш қондырғы.
7. Метр.
8. Секундомер.

Жұмысты орындау кезіндегі қауіпсіздік ережелері
1) Колледждің ішкі тәртіп ережелерін қатаң сақтау.
2) осы нұсқаулықты зерделегеннен кейін жұмысты орындауға кірісуге
міндетті.
3) жұмысты оқытушының нұсқауы бойынша, оқытушы тағайындаған сілтеменің
барлық бұйрығына бағынып орындау.
4) желдеткіштің өнімділігін анықтау кезінде жұмыс істеп тұрған
желдеткіштен 0.7 м жақын болмауы тиіс.
5) желдету қондырғысының барлық айналмалы бөліктері қоршалуы тиіс.
6) жұмысты орындау кезінде үлгілі тәртіпті сақтауға, тыныш, іскерлік
жағдайды сақтауға міндетті.

Жұмысты орындау:
Әр өлшеу құралының дизайнын келесі ретпен оқып, сипаттаңыз:
1) аспап түрі.
2) мақсаты және қолданылу саласы.
3) аспаптың негізгі элементтері, олардың әрқайсысының мақсаты мен
құрылғысы.

Қанатты Анемометр

Қанатты Анемометр өнеркәсіптік жағдайда ауа ағынының орташа
жылдамдығын өлшеуге арналған.
Техникалық сипаттамалары.
Бағытталған орташа жылдамдықты өлшеу диапазоны
ауа ағыны 0,3-тен 5 мс-қа дейін.
Сезімталдығы 0,2 мс артық емес.
Жол берілетін қателіктің шегі (0,1 +0,05 V) мс аспайды, мұндағы
v - ағынның өлшенген орташа жылдамдығы, мс.
Анемометр мынадай орындауларда дайындалады: У5 - климаты қалыпты
аудандарда жұмыс істеу үшін және Т5-тропикалық климаты бар аудандарда жұмыс
істеу үшін.
Анемометрді қолдану шарттары:
а) ауа температурасы минус 10-нан плюс 50°С-қа дейін,
б) ауаның салыстырмалы ылғалдылығы 90% 20°С температурада У5 орындау
үшін және 27°С Т5 орындау үшін.
Анемометрдің есептен шығарылғанға дейінгі қызмет ету мерзімі кемінде
6 жыл. Тұтқасы алынған анемометрдің габариттік өлшемдері артық емес
110х110х105мм.
Салмағы 0,45 кг-нан аспайды.
Құрылғы және жұмыс принципі (сурет. 15)

Сур. 15 қанатты Анемометр (АСО-3)

Анемометр жел қабылдағыш ретінде 1 подшипникті төлкелері бар 3 құбырлы
оське орнатылған 9 қозғағыш қызмет етеді. 9 гильзалары 5 Болат осінде
айналады, оның бір ұшы клипке дәнекерленген және бекітілген тірекке
бекітілген, ал екіншісі 7 гайкасымен втулке6-да 2 аралық өзектің
тесіктерінде орналасқан. 5 осінің кернеуі 8 серіппемен жүзеге асырылады, 3
осінің осьтік люфті 4 серіппемен реттеледі.
3 құбырлы осьтің соңында 12 құрты бекітілген, ол жел қабылдағыштың
айналуын санау механизмінің редукторына береді, санау механизмінде үш жебе
бар, оның шиферінде сәйкесінше үш шкала бар: Бірлік, жүздеген және
мыңдаған.
Санау механизмі келесідей жұмыс істейді: құрт дөңгелегі арқылы 12 құрт
және триб қозғалысты орталық доңғалаққа өткізеді, оның осінде 13 бірлік
шкаласының көрсеткісі күшейтіледі. Орталық доңғалақтың тайпасы аралық
доңғалақ арқылы Кіші дөңгелекті айналдырады, оның осіне жүздеген шкаланың
көрсеткі орнатылады, кіші дөңгелектен екінші аралық айналу дөңгелегі арқылы
екінші кіші дөңгелекке беріледі, оның осі 17 мың шкаланың көрсеткісін алып
жүреді.
Таразылар: 14 нөмірінде бірліктер, жүздеген және мыңдаған.
Қосу және ажырату тетігі жүргізіледі арретира.
16 жебенің бір ұшы құрт доңғалағының тірегі болып табылатын тақтайша
серіппесінің астында, екінші ұшы құрылғы корпусынан ойық арқылы шығарылады.
Есептеу механизмін өшіру үшін арретир 16 шығыңқы ұшынан сағат тілімен
бұрылады. Есептегіш арретир 16 сағат тіліне қарсы бұрылған кезде, құрт
дөңгелегі құртпен байланысқа түседі және анемометрдің жел қабылдағышы санау
механизміне қосылады.
Құрылғының механизмі тұтқамен жабдықталған металл корпуста бекітілген 11.
Тұтқа түтік түрінде жасалады және құрылғыны ағаш тірекке орнату үшін
пайдалануға болады. Аспаптың корпусына арретир 16 шығыңқы шетінің екі
жағынан 15 екі құлақша бұралып, олар арқылы бау өткізіледі, оның көмегімен
тіректе (тіректе) көтерілген анемометрді қосу және ажырату жүргізіледі.
Шнур арретирдің соңына байланады 16. Анемометрдің жел қабылдағышы өлшенген
ауа ағынының қимасын шектеу үшін цилиндрмен (диффузормен) механикалық
зақымданудан қорғалған.

Шыны Анемометр

Шыныаяқ анемометрі өнеркәсіптік жағдайдағы ауа ағынының орташа
жылдамдығын және метеорологиялық станциялардағы желдің орташа жылдамдығын
өлшеуге арналған.
Техникалық сипаттамалары.
Ауа ағынының орташа жылдамдығын өлшеу диапазоны 1-ден 20 мс дейін,
сезімталдығы 0,8 мс артық емес
Рұқсат етілген қателіктің шегі (0,3+0,05 V) аспайды, мұнда өлшенетін ауа
ағынының орташа жылдамдығы, м с, Анемометр.
орындауларда дайындалады:
У1. 1-климаты қалыпты аудандарда жұмыс істеу үшін;
Т1.1-тропикалық климаты бар аудандарда жұмыс істеу үшін.
Анемометрді қолдану шарттары:
а) ауа температурасы минус 45-тен плюс 50-ге дейін;
б) т 1.1 орындау үшін У1.1 және 27 орындау үшін 20 температура кезінде
ауаның салыстырмалы ылғалдылығы 90%
Анемометрдің есептен шығарылғанға дейінгі қызмет ету мерзімі кемінде 6
жыл. Габариттік өлшемдері 170х70х70 мм артық емес.
Салмағы 0,25 кг-нан аспайды.
Құрылғы және жұмыс принципі (сурет. 16):
Анемометрдің жел қабылдағышы-4 оське бекітілген, тіректерде айналатын
төрт 4 шыныаяқ. 5-осьтің төменгі ұшында редуктормен байланысқан 6 құрт
кесіліп, қозғалысты үш бағыттаушы көрсеткіге өткізеді. 2 нөмірінде
сәйкесінше жүздеген, мың бірлік шкаласы бар.. Құрт(червяк) 6 құрт (червяк)
арқылы доңғалақ пен триб қозғалысты орталық доңғалаққа өткізеді, оның осіне
3 бірлік шкаласының көрсеткісі бекітілген. Аралық доңғалақ арқылы Орталық
доңғалақтың тайпасы кішкентай дөңгелекті айналдырады, оның осіне жүздеген
шкаланың көрсеткісі орнатылады. кіші дөңгелектен екінші аралық доңғалақ
арқылы айналу екінші кіші дөңгелекке беріледі, оның осі мыңдаған 7
шкаласының көрсеткісін алып жүреді.

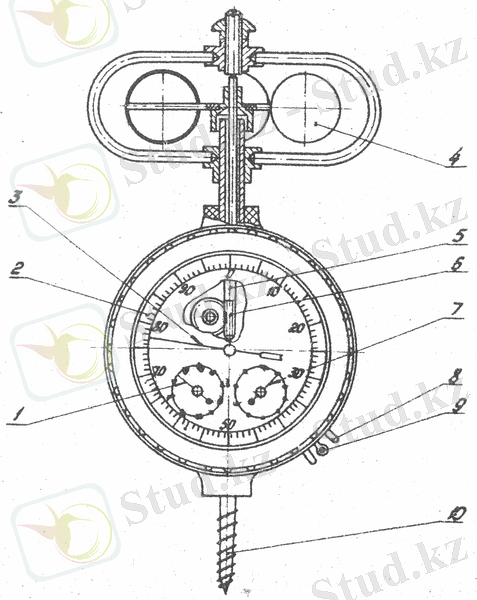

Сур. 16 тостаған анемометр МС – 13

Механизмді қосу және ажырату арретирмен жүргізіледі 9. оның бір ұшы құрт
доңғалағының тірегі болып табылатын қисық пластина серіппесінің астында
орналасқан. Есептеу механизмін өшіру үшін arretir 9 сағат тілімен бұрылады.
Арретирдің екінші ұшы пластинаның серіппесін көтереді, ол доңғалақтың
осін осьтік бағытта жылжытып, құрт доңғалағын 6 құртпен байланыстырудан
шығарады.
Жебе сағат тіліне қарсы бұрылған кезде, құрт дөңгелегі құртпен және жел
қабылдағышпен іліністерге енеді, анемометр редукторға қосылады.
Анемометр механизмі Пластмассадан жасалған корпуста бекітілген, корпустың
төменгі бөлігі 10 бұрандамен аяқталады, ол анемометрді арретирдің екі
жағына бекітуге қызмет етеді 9 құлаққа бұралған 8, ол арқылы тірекке
(тірекке) көтерілген анемометрді қосу және өшіру үшін сым өтеді. Сым
арретирдің құлағына байланады 9.
Анемометрдің жел қабылдағышы сым доғаларының айқастырмасымен қорғалған,
ол жел қабылдағыштың осінің жоғарғы тірегін бекітуге де қызмет етеді.

Индукциялық қол анемометрі

Индукциялық қол анемометрі жердегі жағдайларда жел жылдамдығының орташа
мәнін өлшеуге арналған.
Техникалық сипаттамасы.
Желдің жылдамдығын өлшеу диапазоны 2,0-ден 30 мс-қа дейін, сезімталдығы
2 мс-тан аспайды.
Шкаланың бөліну бағасы 1,0 м с.
Жол берілетін қателіктің шегі (0,5 + 0,05 V) мс аспайды, мұндағы V
желдің өлшенетін жылдамдығы, мс.
Анемометр минус 40-тан плюс 45vc дейінгі температурада және 200С
температурада ауаның салыстырмалы ылғалдылығы 80% аудандарда жұмыс істеуге
есептелген.
Анемометрдің есептен шығарылғанға дейінгі қызмет ету мерзімі кемінде 6
жыл.
Габариттік өлшемдері артық емес

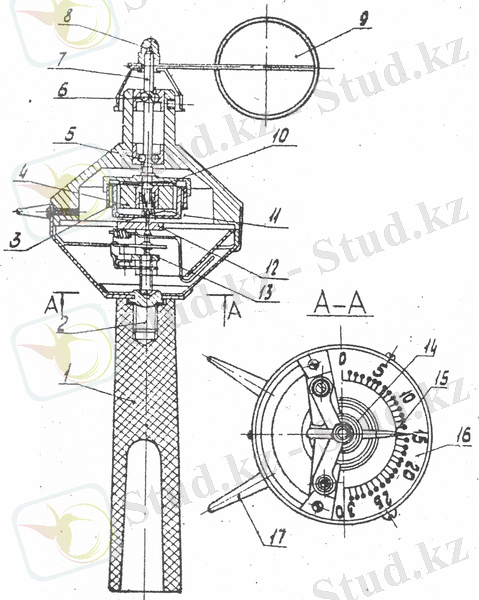

Сур. 18 индукциялық қол Анемометрі (АРИ249)

Қолмен индукциялық Анемометр (АРИ249) тұрады (сурет. 18): 1 – тұтқа;
2 – Білік; 3 – магниттік тізбек; 4 – тұрақты магнит; 5, 6 – көлемді шарикті
мойынтіректер; 7, 13 – осьтер; 8 – жең; 9 – шыныаяқ; 10 – компенсатор; 11 –
қақпақ; 12 – тақта; 14 – серіппе; 15 – жебе; 16 – шкала; 17-аяқ.

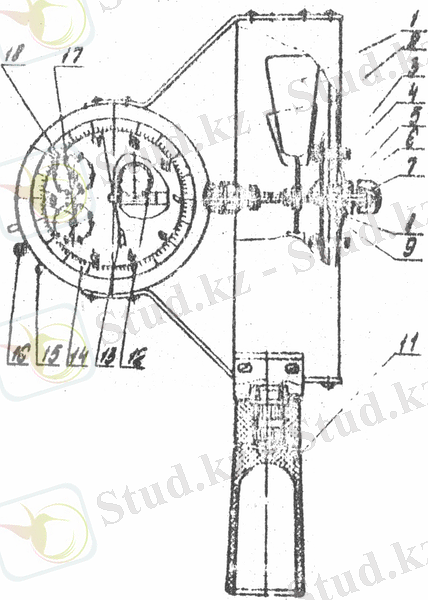

Қанаттық Анемометр (АСО-3): 1 – қанатша, 2 – өзек, 3 – құбырлы ось, 4
– серіппе, 5 – Болат ось, 6 – мойынтірек жең, 11 – тұтқа, 12 – құрт, 13 –
бірлік шкаласының жебесі, 14 – теру, 15 – көз, 16 – арретир, 17 – мың
шкаласының жебесі, 18 – жүздеген шкаласының жебесі.
Диаметрі - 120мм,
Биіктігі-200 мм.
Салмағы 0,35 кг-нан аспайды.

Құрылғы және жұмыс принципі

Анемометрдің әрекеті электрлік индукциялық тахометр әдісімен үш кесе
метеорологиялық бұрылыстың бұрыштық айналу жылдамдығын өлшеуге негізделген.
Анемометрдің жел қабылдағышы-үш шыныаяқтан тұратын, жеңге мықтап
бекітілген, білікке бекітілген, ол көлемді шар мойынтіректерінде айналады.
Осьтің төменгі ... жалғасы
