Биполярлы транзистордың жұмыс принципі


Жұмыс түрі:  Реферат
Тегін:  Антиплагиат
Көлемі: 7 бет
Таңдаулыға:

Мазмұны

Кіріспе

Негізгі бөлім

1. 1Биполярлы транзистордың құрылғысы.

1. 2Биполярлы транзистордың жұмыс принципі.

1. 3Биполярлық транзисторларды қосу схемалары.

1. 4 Өрістік транзисторлар

Қорытынды

Пайдаланылған әдебиеттер

Кіріспе

Транзистордың көп тараған бір түрі биполярлы транзистор болып табылады. Биполярлы транзисторлар үш кезектелген электрондық (п) немесе кемтіктік (р) өткізгіштік облыстардан тұрады. Олар р-п-р және п-р-п типті болып ажыратылады. Биполярлы транзистордың ортаңғы облысы база, қалған екеуі эмиттер және коллектор деп аталады. База эмиттер мен коллектордан тиісінше эмиттерлік және коллекторлық р-п ауысуларымен бөлінген. Биполярлық транзистордың жұмыс істеу принципі база арқылы өтетін негізгі емес заряд тасушылардың ағынын бақылауға негізделген. Эмиттерлік ауысу тура бағытта ығысқан және ол негізгі емес заряд тасушылардың инжексиясын (итерілуін, ендірілуін) қамтамасыз етеді, ал коллекторлық ауысу кері бағытта ығысқан, ол эмиттер итерген негізгі емес заряд тасушыларды жинап алуды қамтамасыз етеді. Биполярлық транзисторлар негізінен электр сигналдарын өндіруге, күшейтуге арналған. Транзисторлар физикалық және басқа да параметрлеріне байланысты төмен (3 МГц-ке дейін), жоғары (300 МГц-ке дейін), аса жоғары жиілікті (300 МГц-тен жоғары), аз қуатты (шектік сейілу қуаты 1 Вт-қа дейін), үлкен қуатты (шектік сейілу қуаты 1 Вт-тан жоғары), жоғары және төмен кернеулі, дрейфтік, т. б. түрлерге бөлінеді. Транзистор қазіргі кездегі микроэлектроника құрылғыларының негізгі элементі болып табылады. Әр түрлі электр өткізгіштері бар участіктері алмасуға сәйкесті барлық биполярлы транзистор екі түрге бөлінеді: p-n-p және n-p-nӘр аймақтан тоқ жүретін шықпалар (электродтар) шығарылып, олар эмиттер(Э), коллектор(К) және база(Б) депаталады. Латын тілінен аударғанда emitto- эмиттер- «шығарушы», ол транзситорды заряд тасымалдаушылармен қамтамасыз ететін электрод бол. таб. collector- коллектор «жинақтаушы» эмиттерден шыққан заряд тасушыларды қабылдайды. ал заряд тасушылардын эмиттерден коллекторға қарай қозғалысын реттейтін -база. Ол Транзистордың реттеуші, басқарушы электроды болып саналады. n-p-n және p-n-n-p транзисторының жұмыс істеу принциптері бірдей, айырмашылық тоқ түзетін заряд тасушыларында. Біріншісінде электрондар, екіншісінде кемтіктер. Биполярлы транзистор - әр жақты тағайындауы бар жартылай өткізгіштік күшейткіш аспаптар, ал сол себептен әртүрлі күшейткіштерде, генераторларда, логикалы және серпінді құрылғыларда кең қолданылады

1 Биполярлы туралы жалпы мәлімет

1. 1Биполярлы транзистордың құрылғысы

Сурет 1. 1 Биполярлық транзистордың жалпы құрылымы:

1-эмиттерлік өткел (ЭӨ), 2-коллекторлық өткел (КӨ)

Транзистордың p-n-p және n-p-n типтерінің шартты белгілері :

Негізінен бұл жартылай өткізгіш триод 3 бөліктен тұрады Эмиттер, коллектор және негіз(база) . Сонымен, биполярлы транзистордың негізгі элементтері-бұл өрістегі сияқты емес, екі p-n-ауысу. Эмиттер генератордың функциясын тасушы зарядтың қалыптастыратын жұмыс тогы ретіндеорындайды, ағын қабылдау - коллектор. Басқару кернеуін беру үшін негіз қажет. Егер біз БT жалпақ моделін қарастыратын болсақ, онда радиокомпоненттер p- немесе n-өткізгіштігі бар екі аймақ (Эмиттер және коллектор), кері таңбалыөткізгіштігі бар жартылай өткізгіштің жұқа қабатымен бөлінген (негіз) . Коллектордың жартылай өткізгіш кристалы физикалық жағынан үлкен. Бұлқатынас биполярлық транзистордың дұрыс жұмыс істеуі қамтамасызетеді. Эмиттердің коллектордың және базаның өткізгіштік түріне байланысты p-n-p және n-p-n транзисторлары бөлінеді. Негізінде, олар әртүрлі полярлықтардың кернеулері қолданылатын айырмашылықпен бірдей жұмысістейді. БТ-ның белгілі бір түрін таңдау нақты радиотехникалық құрылғылардың ерекшеліктерімен анықталады.

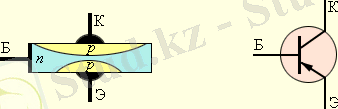

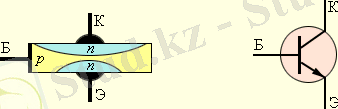

Сурет 1. 2 Транзистордың p-n-p және n-p-n типтерінің белгіленуі

1. 2Биполярлы транзистордың жұмыс принципі.

Эмиттер пен коллекторды қуат көзіне қосқан кезде токтың ағып кетуіне барлық жағдай жасалады. Алайда, заряд тасымалдаушылардың еркін қозғалысына негіз кедергі келтіреді және бұл кедергіні жою үшін оған ығысу кернеуі қолданылады. Жартылай өткізгіштің негізгі қабатында электронды тесік рекомбинациясының физика-химиялық процестері жүреді, нәтижесінде база арқылы аз ток ағыла бастайды. Нәтижесіндеp-n-өтулерзаряд тасымалдаушыларының эмиттен коллекторға ағуына жол ашады. Егер база арқылы өтетін ток қандай да бір заңға сәйкес өзгерсе, онда эмитент пен коллектор арасындағы қуатты ток бірдей өзгереді. Сондықтан біз биполярлы транзистордың шығуында базадағыдай сигнал аламыз, бірақ қуаты жоғары. Бұл биполярлы транзистордың күшейту функциясы. Биполярлық транзистор жұмыс істей алатын 4 режим бар. Бұл тізімге мыналар кіреді:

  • кесу;
  • белсенді режим;
  • қанықтыру;
  • кедергі режимі.

1 Кесу режимі

Бұл кезде өтулер жабық, құрылғы жұмыс істемейді. Бұл режим сыртқы көздерге қайта қосылған кезде алынады. Кері кіші коллекторлық және эмитенттік токтар екі өту арқылы өтеді. Көбінесе бұл режимдегі құрылғы тізбекті бұзады деп саналады.

2 Белсенді кері режим

Аралық болып табылады. Б-К-ге өту ашық, ал Эмиттер -база жабық. Бұл жағдайда базалық Ток Э және К токтарынан әлдеқайда аз, бұл жағдайда биполярлы транзистордың күшейтетін сипаттамалары жоқ. Бұл режим аз сұранысқа ие.

3 Қанықтыру режимі

Құрылғы толығымен ашық. Екі ауысу да ток көздеріне тікелей бағытта қосылады. Бұл заряд тасымалдаушылардың енуін шектейтіпотенциалды кедергіні азайтады. "Қанықтыру тогы"деп аталатын токтар эмиттер мен коллектор арқылы өтеді.

4 Кедергі режимі.

Мұнда транзистор сериялы қосылған резисторы бар диод ретінде жұмыс істейді. Ол үшін база коллекторға тікелей немесе төмен кедергі арқылы қосылады. Бұл режимде триодтар жоғары жиілікті құрылғыларда жақсы көрінеді. Сонымен қатар, транзисторды кедергі режимінде пайдалану компоненттердің жалпы санын азайту үшін нақты өндірісте ұсынылады.

1. 3Биполярлық транзисторларды қосу схемалары

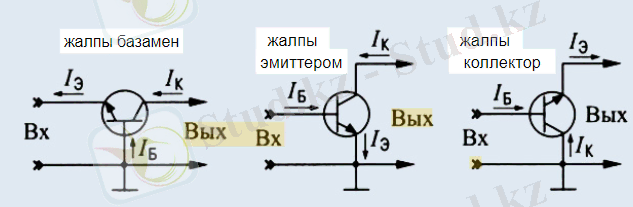

Сурет1. 3 транзисторларды қосу схемалары

Жартылай өткізгіш триод электр тізбегіне үш тізбектің біріне сәйкес қосылуы мүмкін-ортақ эмитпен, ортақ коллектормен және жалпы базамен. Қосылу әдісіне байланысты транзистордың электрлік параметрлері әр түрлі болады, бұл әр жағдайда тізбекті таңдауды анықтайды. Биполярлы транзистор жалпы эмитпен қосылған кезде кіріс сигналының максималды өсуіне қол жеткізіледі. Осының арқасында күшейту каскадтарындағы бұл схема жиі қолданылады. Ортақ коллекторы бар Схема басқа жолмен Эмиттер қайталаушысы деп аталады. Бұл коллектор мен эмиттегі ықтимал айырмашылық іс жүзінде тең болатындығына байланысты. Бұл қосылған кезде үлкен ток күші, жоғары кіріс кедергісі және кіріс және шығыс сигналдарының фазалық сәйкестігі байқалады. Нәтижесінде эмиттер қайталағыштары қолданылады. Жалпы базасы бар схемаға сәйкес БT қосылған кезде ток күші болмайды, бірақ кернеу айтарлықтай артады. Бұл әдістің ерекшелігі транзистордың жоғары жиілікті сигналдарға аз әсер етуі. Бұлмикротолқынды құрылғыларда пайдалану үшін жалпы базасы бар схеманы қолайлы етеді. Биполярлы транзисторды таңдағанда қандай параметрлер ескеріледі?Ол жасалған Материал - галлий арсениді немесе кремний. Жиілігі. Ол өте жоғары (300 МГц - тен астам), жоғары (30-300 МГц), орташа - (3-30 МГц), төмен (3 МГц-тен аз) болуы мүмкін. Максималды бөлінетін қуат.

1. 4 Өрістік транзисторлар

Күшейткіштік каскадтарда биполярлы транзисторлар кірер сигналды әлсіретеді, өйткені каскадтың кірмелік тізбегінде кірер сигналдың қуаты шығындалады. Сондықтан өте әлсіз сигналдарды күшейту үшін одан қуат қабылдамайды дерлік өрістік транзисторлар қолданылады. Өрістік транзисторлар деп арнадағы тогы жаптырық пен құйылмаға берілген кернеудің электр өрісі арқылы басқарылатын шала өткізгішті аспапты айтады. Өрістік транзистор - униполярлы транзистор деп те аталады, өйткені оның жұмысы тек қана тасымалдағыштарды қолдануға ғана негізделген.
Кедергісі жаптырықтың потенциалына байланысты өзгеріп отыратын аймақты арна деп атайды. Арнаға негізгі заряд тасымалдаушыларды беретін (тарататын) электрод құйылма деп аталады. Арнадан негізгі электр тасымалдаушыларды әкетіп отыратын электрод ағызба деп аталады. Арнаның электр өткізгіш қимасын реттеуге арналған электрод жаптырық деп аталады.

Қорытынды

Қорытындыдай келе, кез-келген радиотехникада биполярлы транзистор сигналды күшейту үшін пайдаланылады немесе жоғарғы кернеуде жұмыс істейтін электроникада биполярлы транзистор пайдаланылады. . Оның пайдалану мысалы ретінде мультиметрді айтуға болады. Сондықтан биполярлы транзистордың жұмыс істеу принципін, параметрлерін және жалғану түрлерін білу аса қажет. Биполярлы транзистор - әр жақты тағайындауы бар жартылай өткізгіштік күшейткіш аспаптар, ал сол себептен әртүрлі күшейткіштерде, генераторларда, логикалы және серпінді құрылғыларда кең қолданылады. Биполярлы транзистордың (БТ) негізгі қызметі кіріс электр сигналының қуатын арттыру болып табылады. Бұл жартылай өткізгіш радиоқұрамдас бөліктер вакуумдық триодтарға балама ретінде пайда болды және уақыт өте келе оларды өндірістен шығаруға мәжбүр етті. Әділ болу үшін, біз шамдар әлі күнге дейін пайдаланылады, бірақ арнайы мақсаттағы жабдықтардың өте, өте тар сегментінде екенін атап өтеміз. Жаппай радиотехникада негізінен транзисторлар қолданылады - биполярлы және олардың ең жақын «туыстары» өрістік әсер. Бұл элементтердің басты артықшылығы - олардың миниатюралық өлшемі. Ұқсас сипаттамалары бар электр вакуумдық күшейткіш биполярлы транзистордан бірнеше есе үлкен болып шығады. Нәтижесінде радиоэлектроникада БТ қолдану соңғы радиоөнімдердің жалпы өлшемдерінің айтарлықтай төмендеуіне әкеледі.

... жалғасы
