Өрт сөндіру қондырғысының орналасуы

Жұмыс түрі: Курстық жұмыс
Тегін: Антиплагиат
Көлемі: 26 бет
Таңдаулыға:

Мазмұны:
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...3-4
1. Өрт сөндіруді орнату қажеттілігінің негіздемесі ... ... ... ... ... ... ... ... .5
1.1 Заттардың физика-химиялық және өрт қауіпті қасиеттері ... ... ... .. 6
1.2 Автоматты өрт сөндіру қондырғысының түрін таңдау ... ... ... ... ... 7
2. Өртті анықтау схемасы және іске қосу автоматты өрт сөндіру
қондырғысы ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . 8-9
2.1 Өрт сөндіру қондырғысының техникалық есептік
көрсеткіштері ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... . 10-12
2.2 Өрт сөндіру қондырғысының орналасуы ... ... ... ... ... ... .. ... ... ... ... ... 13
3. Резервуарлар мен резервуарлық парктерде жаңғыш сұйықтық
сөндіру ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 14-15
3.1 Өрттің даму ерекшеліктері ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... . 16
3.2 Өртті сөндіру ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .. 17-28
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...29
Пайдаланылған әдебиеттер ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..30

Кіріспе

Өрт және жарылыс қаупі бар материалдардың көп мөлшерін шоғырландыратын үлкен және күрделі құрылыстары бар өнеркәсіп, сауда кәсіпорындары, оқу, ойын - сауық және басқа да ғимараттар мен құрылыстар адамдардың жаппай болуымен және т. б. Жаңа өте өрт қаупі бар әрлеу материалдарын, үлкен аумақтардың қойма үй-жайларын және көп жиналатын өрт қаупі бар жүктерді пайдаланумен байланысты әк одан да өрт қаупі бар болып келеді, мұнай өнімдерін тасымалдау және өңдеу және т.б. бөлігінде үлкен назар аударуды қажет етеді өрт қауіпсіздігі.
Объектілерді автоматты өрт сөндіру қондырғыларымен, өрттің алдын алу қондырғыларымен және өрт туралы хабарлау жүйелерімен қорғау ерекше маңызға ие.
Автоматты ескерту және өрт сөндіру жүйелерін қолдану өрттен болатын шығындарды едәуір азайтуға және кәсіпорындардың қауіпсіздігін қамтамасыз етуге мүмкіндік береді.
Қазіргі уақытта кәсіпорындарды автоматты өрт сөндіру қондырғыларымен және өрт дабылы қондырғыларымен жабдықтау қажеттілігін анықтайтын нормалардың бар екендігін ресми растау бар.
Автоматты өрт сөндіру қондырғыларын барлық жағдайларда қолдану ұсынылады:
* өрттің дамуы жарылыстарға, ірі қиратуларға және адам шығынына әкелуі мүмкін;
* өрт кәсіпорынның қалыпты жұмыс режимін бұзуы мүмкін;
* өрт үлкен материалдық зиян келтіруі мүмкін;
* өртті сөндіруге жылжымалы құралдар кедергі келтіреді;
* бірегей нысандар.
* Қарастырылып отырған объект үшін белгілі бір өрт сөндіру және өрт дабылы құралдарын таңдау өндіріс жұмысының технологиялық ерекшеліктері мен параметрлерін, сондай-ақ автоматты өрт сөндіру қондырғыларымен өртті сөндірудің тиімділігі мен тиімділігін анықтайтын факторлар мен алғышарттарды есепке алу негізінде жүргізіледі.
* Қазіргі жағдайда өртке қарсы автоматика аса маңызды мәнге ие болады. Тек оның көмегімен жаңғыш сұйықтықтар бөлшектерін жуу үшін қолданылатын цехтарда өрт қауіпсіздігін едәуір арттыруға болады.
3
Мұндай жерлерде өрт шығу мүмкіндігі әлдеқайда жоғары екенін ұмытпауымыз керек, өйткені:
* 1) кез-келген кернеудің төмендеуі немесе ұшқын жарылысқа әкелуі мүмкін;
* 2) персоналдың дұрыс емес әрекеті және немесе қауіпсіздік техникасын бұзу кәсіпорынға елеулі қатер төндіреді;
* 3) желідегі апат, яғни жабдықтың істен шығуы кейіннен жағымсыз салдарларға әкеп соғуы мүмкін.
Осылайша, автоматты өрт сөндіру қондырғыларын қолдана отырып, сіз төтенше жағдайдың ықтималдығын едәуір азайта аласыз, оны жоюды тездете аласыз.

4
1. Өрт сөндіруді орнату қажеттілігінің негіздемесі
Автомобильдерге арналған әртүрлі бөлшектер мен тораптарды өндірумен айналысатын "Автострой" жақ өндірістік кәсіпорнында ацетон бар резервуарлар орналасқан бөлме бар. Құбыр арқылы бұл резервуарлар көрші цехта орналасқан бөлшектерді жуу желісіне қосылған. Үй-жайды өрт болған жағдайда автоматты өрттен қорғау жүйесімен жабдықтау қажет. Бөлшектерді жуу желісі орналасқан цехтың өлшемі-ені 12 м, ұзындығы 12 м және биіктігі 6 м.
Цехтың екі есігі бар. Олардың біреуі ацетон цистерналарына, екіншісі өндірістік цехқа кіреді. Бөлме жарылыс болған жағдайда оңай төгілетін еден құрылымына ие.
Бөлмедегі Температура 300С аспайды. қабырғалар мен едендер-монолитті темірбетон, едендер-темірбетон плиталары. Сәйкес SP2. 13130. 2012 отқа төзімділіктің IV дәрежесі.
Цехтарда өрттің пайда болуының негізгі себептері мыналар болуы мүмкін: Қауіпсіздік техникасының бұзылуы, желідегі авариялар.
Сәйкес H. 7.3 үй-жай B-Ia аймағына жатады, онда жанғыш газдардың немесе ауамен жанғыш сұйықтықтар буларының жарылғыш қоспалары апаттар болған жағдайда ғана пайда болуы мүмкін.
Үй-жай 28°С және одан төмен булардың тұтану температурасы бар ауаның, сұйықтықтардың, судың немесе оттегінің әсерінен тұтануы немесе жарылуы мүмкін заттарды қолдануға байланысты А санатына жатады; жарылуының төменгі шегі ауа көлеміне 10% - дан аз жанғыш газдар; осы газдар мен сұйықтықтарды мөлшерде қолданған кезде, бұл ауамен жарылғыш қоспалар түзуі мүмкін.

5
1.1 Заттардың физика-химиялық және өрт қауіпті қасиеттері
Өндірісте ацетон қолданылады-жанғыш сұйықтық. Балқу таралуының концентрациялық шегі - төменгі 2,9%, жоғарғы 12,6%. Ауадағы ацетонның тұтану температурасы: -17,778°C (- 18°C); ауадағы ацетонның өздігінен тұтану температурасы: 465°C
Ацетон алифатты кетондарға тән барлық химиялық қасиеттерге ие. Сілтілік металдардың гидросульфиттерімен кристалды қосылыстар түзеді. Барлық органикалық қосылыстар ацетон жанады, әрі оның температурасы жалынның емес, жоғары температура жану ацетон аз температура тұтану хб мата. Пероксидпен әрекеттесу кезінде ацетон жарылғыш күйге ауысады ол өзіне тән:
* жарылыс толқыны;
* ұшатын сынықтар;
* жоғары температураның әсері.
СП 5.13130.2009 сәйкес [5] қосымшалар Б қорғалатын үй - жай тобы-2, меншікті өрт жүктемесі 181 - 1400 МДжм2. Ағаш өңдеу, тоқыма, трикотаж, тоқыма-галантерея, темекі, аяқ киім, былғары, аң терісі, целлюлоза-қағаз және баспа өндірістерінің үй-жайлары; бояу, сіңдіру, бояу, қоспа дайындау, майсыздандыру, консервациялау және консервациялау, ТТЖ және ЖЖ қолдана отырып бөлшектерді жуу; мақта, жасанды және пленкалы мате риалдар өндіру; тігін өнеркәсібі; резеңке-техникалық бұйымдарды қолданатын өндірістер; автомобильдерге қызмет көрсететін кәсіпорындар; гараждар мен тұрақтар, В3 санатындағы Үй-жайлар.
Өрт сөндіргіштің түрін таңдау және өртті модельдеу
Үй-жайда орналасқан жанғыш және жарылғыш заттардың физикалық-химиялық қасиеттеріне сүйене отырып, өрт сөндіргіш заттың (ОТВ) (су ерітіндісі) түрін таңдаймыз.
Сөндірудің тиімділігі және ГОСТ 12.1.004 бойынша экономикалық орындылығы тұрғысынан ОТВ қабылдаудың орындылығы-өрт қауіпсіздігін қамтамасыз етуге жұмсалған шығындардың 91-і әлеуметтік және экономикалық тұрғыдан анықталады.
ОТВ түрін таңдағанда, жоғарыда аталған факторлардан басқа, мыналар да ескеріледі:
* қорғалған бөлменің өлшемдері;
* өрт сөндіру станциясын орналастыруға қойылатын талаптар;
6
1.2 автоматты өрт сөндіру қондырғысының түрін таңдау
Өрт сөндіру-туындаған өртті жоюға бағытталған іс-шаралар мен іс-шаралар кешені.
Өйткені туындау және даму, жану процесінің приводящему өртке, қатысуы қажет жанғыш заттар, окислителя керек деген сөздер алып тасталсын, кем дегенде, бірі, осы факторлар.
Сондықтан өрт сөндіруді қамтамасыз етуге болады:
* салқындатылатын жану ошағын дейін белгілі бір температура, нәтижесінде төмендейді белсендіру энергиясы молекулалардың жанғыш заттар мен окислителя шамасына дейін, кезінде реакция жану тоқтатылады.
* жалындағы химиялық реакция жылдамдығының қарқынды тежелуі;
* газдың немесе судың күшті ағынымен жалынның механикалық бұзылуымен жұмыс істейді. Сөндіру құралдары ретінде қолданылады
* мен қоспалары бар суды (ылғалдандырғыштар, мұздатуға қарсы қоспалар, сырғанау қоспалары);
* көбік (ауа-механикалық, химиялық);
* инертті газ сұйылтқыштары (С02, хладондар).
Өрт сөндіру әдісін және өрт сөндіру қондырғысының түрін таңдау үшін өрттің дамуының рұқсат етілген шекті уақытының мәні үлкен рөл атқарады. Өрттің дамуының шекті рұқсат етілген уақыты өрттің пайда болған сәтінен бастап төменде көрсетілген процестер басталуы мүмкін қауіпті өрт факторларына жеткен сәтке дейінгі уақыт ретінде айқындалады:
* химиялық процесс, жанып жатқан массаның жарылуына әкелуі мүмкін;
* прогрессивті өсуі қысым, жану тудыруы мүмкін техникалық жабдықтың бұзылуын;
* жану үшін үй-жайдың шекарасы;
* жанғыш заттардың тұтануы;
* үй ішіндегі орташа көлемді температураның өрттің үдемелі таралуы немесе ғимараттың немесе құрылыстың құрылыс конструкцияларының көтергіш қабілетін жоғалту мүмкін болатын шекті мәндерге дейін ұлғаюы.

7
2. Өртті анықтау схемасы және іске қосу автоматты өрт сөндіру қондырғысы
Өрт туындаған кезде қандай фактор басым болатынына және детекторлардың іске қосылуына байланысты, олар келесіге бөлінеді:
температураның жоғарылауына жауап беретін жылу;
түтіннің пайда болуына жауап беретін түтін;
ашық оттың оптикалық сәулеленуіне жауап беретін жалын;
воднопенные спринклер.
Сонымен қатар, жану кезінде ТТС бөлінеді үлкен саны жылу ретінде өрт хабарландырушылары қабылдаймыз водопенные спринклеры АУП.
Сөндіруді дұрыс таңдаудың негіздемесі өрттің дамуының рұқсат етілген шекті уақытына және үй-жайдың қажетті аймақтарына өрт сөндіргіш затты берудің қол жеткізуге болатын жылдамдығына сүйене отырып есептеледі. 1.2-бөлімде қаралған өрттің еркін дамуының сыни уақытынан едәуір аз болуы керек:
вклАУП = горький пор Челябі Ву Челябі Ву Челябі тр Челябі тр. (7)
қосынды = 200 + 0. + 0,4 210 (3,5 мин)
Өрт жағдайын бақылау үшін "С2000-4" және ОЖБ 513-10 бақылау құралы қабылданды. SP5.13130.2009 талаптарын ескере отырып (п. п.
- 13.15) жабдық жарылыс қаупі бар аймақта орналастырылмайды.
Спринклердің түрін, басқару торабын және сумен жабдықтау көзін, өрт сөндіру кранын таңдау
Температураға сәйкес (300С жоғары емес), су бүріккіш спринклерлер орналасқан аймақта - шашыратқыштың номиналды іске қосылу температурасы бөлменің максималды температурасынан 200С артық болмауы тиіс. Біз спринклер көбік әмбебап спо0-РУо(д) 0,74 - R12P57 спринклер қабылдаймыз.В3-" СПУ-15 " іске қосу температурасы 570С, өйткені оларда минималды іске қосу температурасы бар, жалпы мақсаттағы көбік түзгіштің Сулы ерітіндісінен төмен жиілікті ауа-механикалық көбік алуға және оны қорғалатын бетке таратуға арналған.
СПУ-15 суландырғыштары жергілікті және үй-жайлардың алаңдары бойынша сөндіру және суару мақсатында әр түрлі мақсаттағы өнеркәсіптік объектілер үшін автоматты су өрт сөндіру қондырғыларының құрамында пайдаланылады, бұл кезде төмен еселікті көбікті пайдалану қажет; ЖТҚ төгінділерін, ЖТҚ бар ванналар мен сыйымдылықтарды, ЖТҚ бар
8
ыдыстарды, жанғыш синтетикалық және басқа материалдарды сөндіру; қондырғыларды, машиналарды және құрамында жанар-жағармай материалдары бар механизмдер, сондай-ақ судағы өрт сөндіру ұсынылатын кез келген басқа жағдайларда. Өрттің жоғары температурасының әсеріне қарсы тұру және СПУ-15 спринклерінің бұзылуы мен деформациясын болдырмау үшін корпус бөлшектері жоғары температураға төзімді материалдардан жасалған.
Жұмыс қысымының диапазоны-0,1-1,0 МПа. Өнімділік коэффициенті-0,74.
Көбік еселігі, кемінде 5.
SP 5.13130.2009 5 тармағына және қабылданған спринклердің техникалық сипаттамаларына сәйкес симметриялы схеманы құру үшін спринклерлердің қажетті санын анықтаймыз. Суарғыштардың бір-бірімен арақашықтығы L2=4 м және суару алаңы 12-14м2 болған кезде L1=2 м қабырғаларына дейін.
Суарудың қарқындылығы нормативтен кем емес нақты шығынын қамтамасыз ететін суландырғыштардың саны;
Басқару түйіні көрші бөлмеде орналасқан . Бақылау-іске қосу торабы "Спринт" қабылданды. Ол автоматты іске қосуды басқара отырып, су және көбік өрт сөндіру автоматты спринклер қондырғыларын жасауға арналған. Сондай-ақ, ол қондырғының жарамдылығын бақылайды, құбырдың зақымдануы немесе спринклер спринклерінің іске қосылуы туралы сигнал береді, ал өрт туындаған жағдайда өрт сөндіргіш затты береді. "Спринт" КПУ өрт сөндіру қондырғысын басқару үшін қажетті бастапқы сигналдарды бере отырып, іске қосу тізбектерін бақылайды. "Спринт" КПУ қондырғының жалған позитивтерінен жоғары қорғанысты қамтамасыз етеді.

9
2.1 Өрт сөндіру қондырғысының техникалық есептік көрсеткіштері
Ғимаратқа қалалық сумен жабдықтау желісінен құбыр өткізіледі, ол шаруашылық, ауыз су, өндірістік қажеттіліктерге және өрт сөндіруге арналған су қорын қамтамасыз етеді, осыған байланысты өрт резервуары көзделеді.
Өрт сөндіру қондырғысының гидравликалық есебі
Гидравликалық есептеу қажеттілігі құбырларды бақылау кезінде барлық суарғыштардан өрт сөндіргіш заттың қалыпты шығыны мен қысымын қамтамасыз ету, барлық учаскелерде диаметрі бар құбырды таңдау қажет екендігіне байланысты.
Өрт сөндіруді гидравликалық есептеудің негізгі мазмұны-егер жүйенің барлық геометриялық параметрлері мен жүйеде бар барлық құбырлардың сипаттамалары берілсе, жүйенің барлық түйіндерінде пайда болатын қысымдардың (бастардың) шамаларын және су бергіштегі қажетті қысымды табу, сондай-ақ суарудың қажетті қарқындылығын қамтамасыз ететін есептелген суарғыштардың алдындағы ең аз бос қысым.
Сонымен қатар, түйіндердегі алынған қысымдардың негізінде барлық құбырлардағы және ағып кету нүктелеріндегі су шығынын есептеу, сондай-ақ судың қозғалу жылдамдығын есептеу және олардың су өрт сөндіру жобасын әзірлеу кезінде қажет нормалардың талаптарына сәйкестігін тексеру жүргізіледі.
Қазіргі деңгейде есептеу гидравликалық және тактілік су бағдарламаларының көмегімен жүзеге асырылады.
Мәселен, мысалы, ГИДРАВПТ бағдарламасы - "в" СП 5.13130.2009 қосымшасында баяндалған "су және төмен еселік көбікпен жер үсті өрт сөндіру кезінде автоматты өрт сөндіру қондырғыларының параметрлерін есептеу әдістемесіне" сәйкес есептеулер жүргізуге арналған бағдарлама:
* құбырлардың үш түрі - Электрмен дәнекерлеу, су-газ құбыры және пластик;
* есептегенде 50 секция кіші секцияға дейін;
* 30-ға дейін тарату қоректендіру құбырлары мен өрт сөндіру крандары дренчер перделері;
* жеткізу құбырларының 3 учаскесіне дейін (Басқару торабынан сорғыларға дейін);
* ішкі өртке қарсы су құбыры жүйесімен біріктірілген қондырғыны
10
есептеу;
* қосылатын дренчер перделерін есепке алу;
* әр түрлі қосылу схемаларын ескере отырып, сорғыларды таңдау (параллель сериялы);
* жұмыс сорғыларының әртүрлі санын есепке алу (1-ден 4 данаға дейін);
* есептеу нәтижелерін оңтайландыру процесін жүргізу үшін бұрын енгізілген секцияларды жою, қайталау (көшіру) ;
* өрт резервуарының көлемін есептеу;
* жылжымалы өрт техникасын қосуға арналған келте құбырлар санын есептеу;
* диктант спринклеріне қысымды түзетуді автоматты түрде енгізу;
* құбырлардағы судың жылдамдығын талдау;
* тарату және қоректендіру құбырларының ұсынылған диаметрлерін есептеу;
* басқару жинағынан өрт сорғысының осіне дейінгі шығындарды есептеу;
* сору құбырларының минималды диаметрлерін есептеу;
* жүргізілген есеп бойынша есепті қалыптастыру және шығару;
* есепті форматына сақтау (түрлендіру) мүмкіндігі;
* нақты (есептік) Шығысты нормативпен салыстыру;
* құбырлардың меншікті сипаттамаларын автоматты түрде ауыстыру;
* тұйық және сақиналы құбырларды автоматты түрде есепке алу;
* есептеу нәтижелерін автоматты түрде қайта есептей отырып, құбырлар желісінің ерікті учаскелерін қосу ажырату мүмкіндігі;
* диктант суарғышты, басқару торабын және өрт сорғысын орналастыру биіктігін Жеке енгізу су құбырынан өрт сорғыларына су тірегін есепке алу.
СП5.13130.2009 талаптарына сәйкес суарғыштарды қорғалатын бөлмеде орналастыруға арналған бастапқы деректер:
қорғалатын аумақты суару қарқындылығы-i=0,08 л с. м2;
бір суарғышпен суарудың максималды ауданы S=12-16м2;
біз суарғыштар арасындағы қашықтықты 4 м ден аспаймыз;
тұтыну шығынын есептеу алаңы-144 м;
су беру ұзақтығы 60 мин.;
11
бөлімнің басында судың жылдамдығы 10 мс:
екі өрт сөндіру кранына су шығыны 5 лс.
Көбік түзетін ерітіндінің есептік шығынын біз (А) түйінінің (I) бірінші бөлімінде орналасқан диктант спринклерінен бастаймыз, формула бойынша анықтаймыз:
Суарғыштарды орналастыру бойынша қабылданған шешімдерге және құбырларды трассалаудың графикалық бөлігіне сәйкес есептік аксонометриялық схема сызылған.
Гидравликалық есептеуді орындау кезінде өрт сөндіру секциясының нақты шығыны, жеткізу, қоректендіру, тарату құбырларының диаметрлері орындалды, сорғы жабдығы үшін судың қысымы мен шығыны, өртке қарсы су қорының резервуарының көлемі және көбік түзгіштің шығыны, сорғы-диспенсердің жұмыс параметрлері, сорғы-диспенсерді таңдау, көбік түзгішті сақтауға арналған сыйымдылықтың көлемі анықталды.

12
2.2 Өрт сөндіру қондырғысының орналасуы
Диспетчерлік бөлмеде фирмасының қондырғысы орналасқан: РИП-12В резервтелген қуат көзі, "ағын-БКИ" индикация және басқару блогы, "С2000-БИ" индикация блогы, "С2000М"күзет-өрт сөндіруші бақылау және басқару пульті.
Үй-жайда 2 дана өрт крандары, спринклерлер бар. Кіреберістерде қолмен өрт хабарлағыштары орналастырылған, өйткені үй-жай А санатына жатады.
Сорғы станциясы резервтік және жұмыс сорғыларынан және жокей сорғысынан, қысым датчиктерінен, резервті автоматты енгізу аппараттарынан, 301 деңгейіндегі электронды реттегіш-сигнализатордан, бақылау - іске қосу шкафынан тұрады. Ғимараттың жанында өрт сөндіру цистернасы орналасқан.
Көбік беруді тік көбік мөлшерлеу жүйесі жүзеге асырады және бақылайды, негізгі және резервтік сорғылар диспенсерлер жоқ.

13
3. Резервуарлар мен резервуарлық парктерде жаңғыш сұйықтық сөндіру
Жанғыш сұйықтықтар резервуарларында пайда болатын өрттердің саны салыстырмалы түрде аз және химия және мұнай-химия объектілерінде орын алған өрттердің 15% - дан азын құрайды. Алайда, бұл коммуникацияларға, іргелес құрылыстарға, сондай-ақ өрт сөндірушілерге қауіп төндіретін ең күрделі өрттер. Бұл өрттердің қауіптілігі сұйықтықтардың үлкен аумаққа жалынның таралу жылдамдығымен таралу мүмкіндігіне байланысты. Резервуарлардағы өрттер күрделі даму процестерімен сипатталады, ұзаққа созылады және оларды жою үшін көптеген күштер мен құралдарды қажет етеді.
Резервуарлардағы өрттерді сөндірудің негізгі құралы жанғыш сұйықтықтың бетіне берілетін орташа еселіктегі ауа-механикалық көбік (ЖЖЖ) болып қалады. Биологиялық қатты көбік түзгіштерді экология талаптарының шарттары бойынша биологиялық жұмсақ көбікке ауыстыру бойынша жұмыс жүргізілуде. Сондықтан өрт сөндіру қызметінің міндеттерінің бірі көбік түзгіштердің жаңа түрлерінің ерітінділерін берудің нормативтік қарқындылығын әзірлеу және қамтамасыз ету болып табылады.
Резервуарлар мен су қоймаларының жіктелуі.
Отандық тәжірибеде мұнай мен мұнай өнімдерін сақтау үшін металл, темірбетон, жер, синтетикалық материалдардан, мұзды топырақтан жасалған резервуарлар қолданылады.
Біздің елде де, шетелде де ең көп таралған Болат цистерналар. Болат цистерналардың келесі түрлері қолданылады:
* сыйымдылығы 20000 м3 дейін (ЖТҚ сақтау кезінде) және 50000 м3 дейін (жж сақтау кезінде)стационарлық конустық немесе сфералық шатыры бар тік цилиндрлік резервуарлар;
* сыйымдылығы 50000 м3 дейінгі стационарлық төбесі мен қалқымалы понтоны бар тік цилиндрлік резервуарлар;
* сыйымдылығы 120000 м3 дейін өзгермелі шатыры бар тік цилиндрлік резервуарлар.
Болат тік резервуарлардың негізгі түрлерінің геометриялық сипаттамалары келтірілген (кесте. 10.6).
Бірінші типтегі резервуарлық парктер, әдетте, сақталған сұйықтықтардың едәуір мөлшерімен, сондай-ақ бір резервуарлық топта
14
құрамы мен өрт қаупі бар қасиеттері бойынша жақын немесе бірдей мұнай өнімдерінің сақталуымен сипатталады. Екінші типтегі резервуарлық саябақтарда барлық резервуарларда көбінесе бір типтегі мұнай немесе мұнай өнімі болады.
Көлемі 5000 м3 және одан артық мұнай мен мұнай өнімдерін сақтауға арналған жерүсті резервуарлары автоматты өрт сөндіру жүйелерімен жабдықталады
ІІІа санаттағы қоймаларда көлемі 5000 м3 екі жер үсті резервуардан аспайтын болса, резервуарларды стационарлық орнатылған көбік генераторларымен және өрт техникасын қосуға арналған жалғағыш бастары бар құрғақ құбырлармен және үйіп тастағаны үшін шығарылған тығындармен жабдықтаған жағдайда, осы резервуарларды жылжымалы өрт техникасымен өртті сөндіруді көздеуге жол беріледі.

15
3.1 Өрттің даму ерекшеліктері.
Резервуарлардағы өрттер, әдетте, резервуардың газ кеңістігінде бу-ауа қоспасының жарылуынан және шатырдың жарылуынан немесе "бай" қоспаның жарылуынан басталады, шатырды бұзбай, бірақ оның жеке орындарының тұтастығын бұзады.
Жарылыс күші, әдетте, мұнай өнімі буларының ауамен (сұйықтықтың төмен деңгейі) қоспасымен толтырылған үлкен газ кеңістігі бар резервуарларда үлкен болады.

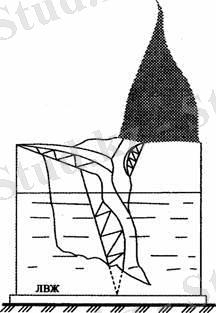

Жанып тұрған сұйықтыққа батырылған резервуардың төбесі.
Жарылыс күшіне байланысты тік металл резервуарда жағдай байқалуы мүмкін:
* шатыр толығымен бұзылады, оны 20-30 м қашықтыққа тастайды. сұйықтық резервуардың бүкіл аймағында жанады;
* шатыр біршама көтеріледі, толығымен немесе ішінара жыртылады, содан кейін жанып жатқан сұйықтықта жартылай суға батырылады (сурет. 10.12);
* шатыр деформацияланып, резервуардың қабырғасына бекітілген жерлерде, сондай-ақ шатырдың дәнекерленген тігістерінде кішкене жарықтар түзеді. Бұл жағдайда пайда болған жарықтардың үстінде буы жанады. Темірбетонды көмілген (жерасты) резервуарлардағы өрт кезінде жарылыстан шатырдың бұзылуы орын алады, онда үлкен тесіктер пайда болады, содан кейін өрт кезінде жоғары температура мен олардың тірек құрылымдарын
16
салқындату мүмкін .стігіне байланысты резервуардың бүкіл аумағы бойынша жабындардың құлауы мүмкін.
Цилиндрлік көлденең, сфералық резервуарларда жарылыс ... жалғасы
