Цифрлық - аналогтық түрлендіргіш
Кіріспе
1. Аналогты.цифрлық түрлендіргіштер
2. Цифрлы . аналогтық түрлендіргіш
3. ЦАТ . ты қолдану
4. ЦАТ параметрлері
қорытынды
1. Аналогты.цифрлық түрлендіргіштер
2. Цифрлы . аналогтық түрлендіргіш
3. ЦАТ . ты қолдану
4. ЦАТ параметрлері
қорытынды
Кіріспе
1. Аналогты-цифрлық түрлендіргіштер
2. Цифрлы – аналогтық түрлендіргіш
3. ЦАТ – ты қолдану
4. ЦАТ параметрлері
қорытынды
Кіріспе
Соңғы онжылдықта микроэлектроника және есептеуіш техника
құралдарының халық шаруашылық саласында ақпарат алмастыруды қамтамсыз
ететін сызықтық аналогтық және цифрлық түрлендіргіштермен (АЦТ және ЦАТ)
кең түрде енгізілу шартталған.
Цифрлық – аналогтық түрлендіргіш (ЦАТ) ереже бойынша нақты
санды екілік кодқа, кернеуне немесе токка түрлендіреді. цифрлық – аналогтық
түрлендіргіштердің сұлбатехникасы әртүрлі. Цифрлық – аналогтық
түрлендіргіштер келесі белгілері бойынша классификацияланады:
▪ Шығыс сигналы түрі бойынша: токтың шығысы және кернеу түріндегі
шығысы.
▪ Цифрлық интерфейстің түрі бойынша: тізбекті енгізумен және кіру
кодының параллельді енгізуімен
▪ Кристалдағы ЦАТ саны бойынша: бірканальды және көпканалды.
▪ Тез әрекеттілігі бойынша: өлшенген және жоғары тез әрекеттілігі.

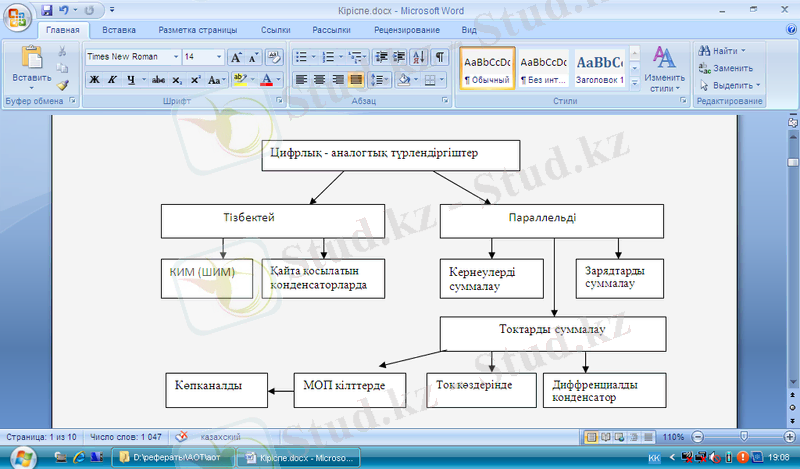

Сурет 1. ЦАТ классификациясы
Тізбектелген ЦАТ
Кең – импульсті модуляциялы ЦАТ
Өте жиі ЦАТ микропроцессорлық жүйелердің құрамына кіреді. Бұл
жағдайда, егер жоғары тез әрекеттілік талап етілмесе, цифрлы – аналогты
түрленуі жәй ғана кең – импульсті модуляцияның (КИМ) көмегімен жүзеге
асырылуы болуы мүмкін. Цифрлы – аналогты түрлену жәй ғана
ұйымдастырылуы мүмкін, егер микроконтроллер кең – импульсті түрленудің
функциясынан тұратын болса(мысалы, AT90S8515 Atmel фирмасынан немесе
87С51GB Intel фирмасынан). КИМ шығысы S кілтінің көмегімен басқарылады.
Берілген түрлену разрядына (AT90S8515 контроллері үшін мүмкін режимдер 8, 9
және 10 бит) тәуелді контроллер қатыстық ұзындығы g =tиТ қатынасымен
анықталатын өзінің таймерімен импульстардың тізбегін құрады. Мұнда N –
түрленудің разряды, ал D – түрленуші код.
1.Аналогты-цифрлық түрлендіргіштер.
Аналогты - цифрлық түрлендіргіш (Аналогово-цифровой
преобразователь; analog-to-digital converter) - аналогты шаманы дискретті
(цифрлық) шамаға түрлендіру құрылғысы; ақпаратты нақты уақыт масштабында
аналогты құрылғыдан компьютерге енгізуге арналған. Бұл құрылғы негізінде
тәжірибе басқару кешені, аналитика мен өлшеу жүйелері (оның ішінде
өндірісті басқару мәселелеріне арналған жүйелер) жасалады. Мәселен,
белгілі бір сигналдың (температура, ән әуені, т.б) белгілі бір уақыт
аралығындағы үздіксіз өзгерісі берілсін делік. Осы сигналды цифрлық түрге
түрлендіру үшін оның деңгейін белгілі бі уақыт аралықтарында (квант)
белгілей отырып, соған сәйкес v(t)-ге ең жақын деген цифрлық жұбын тауып,
соны ӛлшем ретінде пайдалануымыз керек. Мысалы, t1 уақыт мезетіндегі
v(t)=2(010) болса, t2 кезеңінде v(t)=3(011) т.с.с. Әрине, кӛріп
отырғанымыздай, цифрға көшкенде айнымалы мәндерінің біз аздап болса да
жоғалтып отымыз. Бірақ оның есесіне цифлық схемалардың артықшылықтарына
(мысалы, сыртқы ортадан тәуелсіздігіне, аумағының аздығына, т.б) ие
боламыз

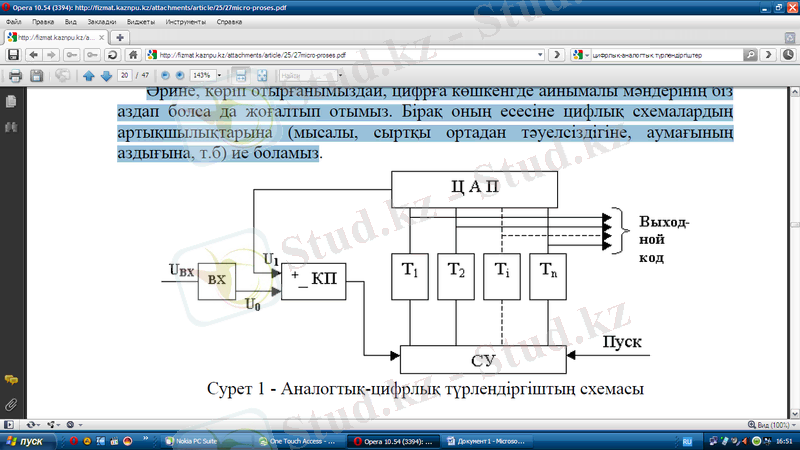

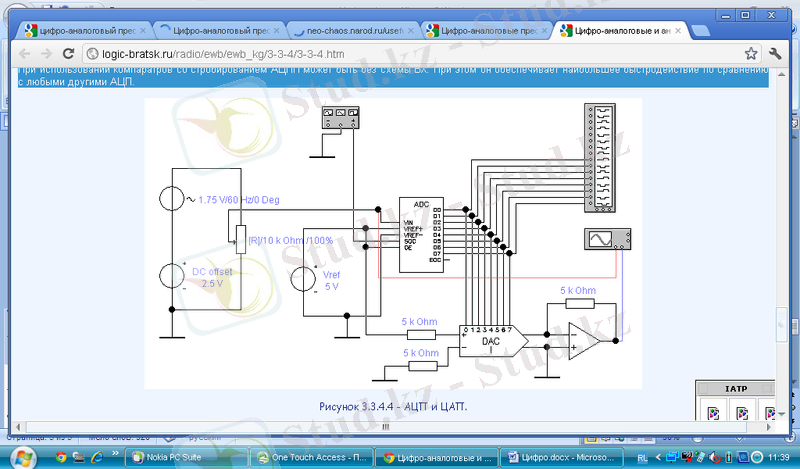

Сурет 2. Аналогты – цифрлық түрлендіргіштің схемасы

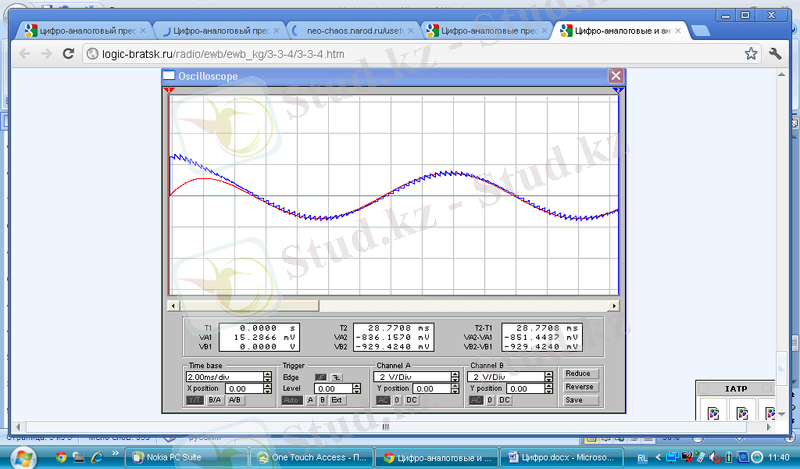

Үздіксіз аналогтық сигналдарды күнделікті жағдайларда цифрлық
түрге ауыстырудың неше түрлі жолдары бар. Олардың ең қарапайымдарының бірі
1-суретте көрсетілген. Қарап отырған АЦТ импульстік генератордан (ИТ)
(мысалы, мультивибратор) реверстік санауыштан (РС), ЦАТ-тен және компаратор
К-дан тұрады. Компаратордың екінші кіріс жолына кіріс кернеуі (аналогтық
сигнал) vk беріледі де, ол екінші кіріс жолындағы (ЦАТ-тен шыққан)
аналогтық сигналмен үнемі салыстырылып отырады. Егер vцатvk , болса,
компаратор шығысы бірінші күйінен екінші күйіне ауысып, реверстік санауышты
шегеру режиміне көшіріп, vцат-ты біртіндеп азайта бастайды. vцатvk
болғанда, компаратор бірінші күйіне қайта оралып, санауышты қайтадан қосу
режиміне көшіреді. Сонымен, санауыш шығыстары Q1 – Q4 үнемі кіріс
сигналдарының ізін кесіп соның маңайында 1 мен 0-дің аралығында өзгеріп
отыратын болады. Сондықтан санауыш шығыстары vк сигналының цифрлық нышаны
болып табылады.

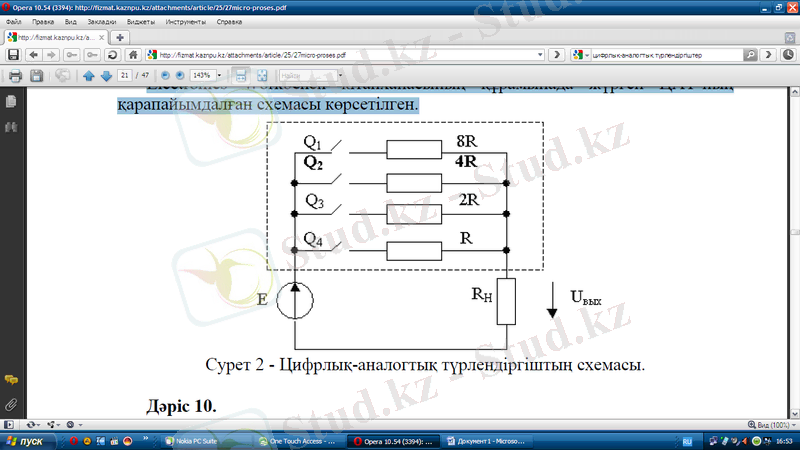

2.Цифрлы – аналогтық түрлендіргіш.
Соңғы кездерде компьютерлер техникасы өрісінің кеңеюіне
байланысты, мәліметтерді цифрлық түрде өңдеуге көп көңіл бөлініп отыр.
Күнделікті кездесетін үздіксіз аналогтық сигналды (кернеу, ток,
температура, т.с.с) цифрлық түрге айналдыру аналогтық-цифрлық құрылғылармен
қамтамасыз етілсе, ал оларды кері түрлендіру цифрлық-аналогтық
құрылғылардың міндеті.
Цифрлық-аналогтық ... жалғасы
1. Аналогты-цифрлық түрлендіргіштер
2. Цифрлы – аналогтық түрлендіргіш
3. ЦАТ – ты қолдану
4. ЦАТ параметрлері
қорытынды
Кіріспе
Соңғы онжылдықта микроэлектроника және есептеуіш техника
құралдарының халық шаруашылық саласында ақпарат алмастыруды қамтамсыз
ететін сызықтық аналогтық және цифрлық түрлендіргіштермен (АЦТ және ЦАТ)
кең түрде енгізілу шартталған.
Цифрлық – аналогтық түрлендіргіш (ЦАТ) ереже бойынша нақты
санды екілік кодқа, кернеуне немесе токка түрлендіреді. цифрлық – аналогтық
түрлендіргіштердің сұлбатехникасы әртүрлі. Цифрлық – аналогтық
түрлендіргіштер келесі белгілері бойынша классификацияланады:
▪ Шығыс сигналы түрі бойынша: токтың шығысы және кернеу түріндегі
шығысы.
▪ Цифрлық интерфейстің түрі бойынша: тізбекті енгізумен және кіру
кодының параллельді енгізуімен
▪ Кристалдағы ЦАТ саны бойынша: бірканальды және көпканалды.
▪ Тез әрекеттілігі бойынша: өлшенген және жоғары тез әрекеттілігі.
Сурет 1. ЦАТ классификациясы
Тізбектелген ЦАТ
Кең – импульсті модуляциялы ЦАТ
Өте жиі ЦАТ микропроцессорлық жүйелердің құрамына кіреді. Бұл
жағдайда, егер жоғары тез әрекеттілік талап етілмесе, цифрлы – аналогты
түрленуі жәй ғана кең – импульсті модуляцияның (КИМ) көмегімен жүзеге
асырылуы болуы мүмкін. Цифрлы – аналогты түрлену жәй ғана
ұйымдастырылуы мүмкін, егер микроконтроллер кең – импульсті түрленудің
функциясынан тұратын болса(мысалы, AT90S8515 Atmel фирмасынан немесе
87С51GB Intel фирмасынан). КИМ шығысы S кілтінің көмегімен басқарылады.
Берілген түрлену разрядына (AT90S8515 контроллері үшін мүмкін режимдер 8, 9
және 10 бит) тәуелді контроллер қатыстық ұзындығы g =tиТ қатынасымен
анықталатын өзінің таймерімен импульстардың тізбегін құрады. Мұнда N –
түрленудің разряды, ал D – түрленуші код.
1.Аналогты-цифрлық түрлендіргіштер.
Аналогты - цифрлық түрлендіргіш (Аналогово-цифровой
преобразователь; analog-to-digital converter) - аналогты шаманы дискретті
(цифрлық) шамаға түрлендіру құрылғысы; ақпаратты нақты уақыт масштабында
аналогты құрылғыдан компьютерге енгізуге арналған. Бұл құрылғы негізінде
тәжірибе басқару кешені, аналитика мен өлшеу жүйелері (оның ішінде
өндірісті басқару мәселелеріне арналған жүйелер) жасалады. Мәселен,
белгілі бір сигналдың (температура, ән әуені, т.б) белгілі бір уақыт
аралығындағы үздіксіз өзгерісі берілсін делік. Осы сигналды цифрлық түрге
түрлендіру үшін оның деңгейін белгілі бі уақыт аралықтарында (квант)
белгілей отырып, соған сәйкес v(t)-ге ең жақын деген цифрлық жұбын тауып,
соны ӛлшем ретінде пайдалануымыз керек. Мысалы, t1 уақыт мезетіндегі
v(t)=2(010) болса, t2 кезеңінде v(t)=3(011) т.с.с. Әрине, кӛріп
отырғанымыздай, цифрға көшкенде айнымалы мәндерінің біз аздап болса да
жоғалтып отымыз. Бірақ оның есесіне цифлық схемалардың артықшылықтарына
(мысалы, сыртқы ортадан тәуелсіздігіне, аумағының аздығына, т.б) ие
боламыз
Сурет 2. Аналогты – цифрлық түрлендіргіштің схемасы
Үздіксіз аналогтық сигналдарды күнделікті жағдайларда цифрлық
түрге ауыстырудың неше түрлі жолдары бар. Олардың ең қарапайымдарының бірі
1-суретте көрсетілген. Қарап отырған АЦТ импульстік генератордан (ИТ)
(мысалы, мультивибратор) реверстік санауыштан (РС), ЦАТ-тен және компаратор
К-дан тұрады. Компаратордың екінші кіріс жолына кіріс кернеуі (аналогтық
сигнал) vk беріледі де, ол екінші кіріс жолындағы (ЦАТ-тен шыққан)
аналогтық сигналмен үнемі салыстырылып отырады. Егер vцатvk , болса,
компаратор шығысы бірінші күйінен екінші күйіне ауысып, реверстік санауышты
шегеру режиміне көшіріп, vцат-ты біртіндеп азайта бастайды. vцатvk
болғанда, компаратор бірінші күйіне қайта оралып, санауышты қайтадан қосу
режиміне көшіреді. Сонымен, санауыш шығыстары Q1 – Q4 үнемі кіріс
сигналдарының ізін кесіп соның маңайында 1 мен 0-дің аралығында өзгеріп
отыратын болады. Сондықтан санауыш шығыстары vк сигналының цифрлық нышаны
болып табылады.
2.Цифрлы – аналогтық түрлендіргіш.
Соңғы кездерде компьютерлер техникасы өрісінің кеңеюіне
байланысты, мәліметтерді цифрлық түрде өңдеуге көп көңіл бөлініп отыр.
Күнделікті кездесетін үздіксіз аналогтық сигналды (кернеу, ток,
температура, т.с.с) цифрлық түрге айналдыру аналогтық-цифрлық құрылғылармен
қамтамасыз етілсе, ал оларды кері түрлендіру цифрлық-аналогтық
құрылғылардың міндеті.
Цифрлық-аналогтық ... жалғасы
