Жабдықтарды есептеу және конструкциялау

Кіріспе

1. Әдебиетті патентті шолу

2. Жобаланушы обьектінің тағайындалуы,

конструкциясы және жұмысы

3. Конструкциялық материалдарды қабылдау.

4. Технологиялық және беріктік есептемелері

5. Бұрғылау кезіндегі техника қауіпсіздігі және еңбекті қорғау

Қорытынды

Әдебиеттер тізімі

Кіріспе

«Жабдықтарды есептеу және конструкциялау» пәнінің курстық жоба жұмысының есептемелік жұмыстарының нәтижелік мәндері, өндіріс процесі кезінде маңызды роль атқаратын факторлардың бірі болып келеді. Сондықтанда алынған бұрғылау сораптарының негізгі көрсеткіштері, яғни оның поршендерінің өнімділігі немесе жылжымалы жылдамдылығы мен цилиндірлі төлке диаметрлері, сораптың соруының геометрлік биіктігі мен сорап қуаты және бөлшектерінің берік мәндерін анықтау, келешек өндіріс кезінде ең елеулі сипаттамалары болуына негізделген.

Негізінен бұрғылаушы сораптарының ұңғыманы бұрғылау мен пайдалануын реттеу кезінде ең маңызды роль атқарады. Оның жаңа сипаттамалық негіздерін табу, бұрғылау жұмыстарында елеулі экономикалық және өндірістік шығындар мен шикізаттық мөлшерлерін азайту мен ретті, тиімді қолдануына жол ашады. Жобада осы техникалық обьектінің мән сипаты, оынң негізгі түйіндерінің шикізаттық сипаттамалары мен беріктіктік есептемелері мен көптеген кестелік мағлұматтары, бейнелік суреттері мен жобаланушы обьектінің шикізаттық мәндері келтірілген. Осы аталған негіздеріне сүйене отырып біз жаңа шешімдерге қол жеткізуіміздің бірден бір алғы шарты болып келетіне көз жеткізуімізге болады.

Жалпы алғанда, бұрғылау сораптарының бұрғы ұңғымасында орналасу мен басқа бұрғылау кезінде қолданылатын жабдықтармен үйлесуі бұрғылау жылдамдығына, қабаттарды ашуға және де ұңғымаларды пайдалуына тікелей қатысы бар екеніне көз жеткізуімізге болады.

1. Әдебиетті патентті шолу

Бұрғы сораптары ұңғыға қысым мен жуу сұйығын айдау үшін қолданылады. Бұрғылау жұмыстарында тек горизонталь, жетекті поршенді сораптар қолданылады. Екі цилиндірлі бұрғы сорабының жұмыс істеу принципі 2. 1 суретте көрсетілген. Білік 14 айналған кезде шатун 12 кривошипі 13 тербелмелі қозғалыс жасап, крейцкопты 11 және онымен шток 10 арқылы байлқанысқа поршенді 5 қозғалысқа келтіреді. Поршен 5 астында айдау клапандары 6 орналасқан цилиндр төлке 9 ішімен қозғалады. Сору клапандары сүзгімен қамтамасыз етілген сору құбыры 3 арқылы қабылдау қалбырымен 1 қосылған. Айдау клапандары айдау компенсаторы 8 және айдау жолымен 7 қосылған. Поршен оңға қарай жылжыфған кезде йилиндрдің сол жағы сиретіліп, жуу сұйығы атм қысым әсерінен қабыдлдай қалбырына 1 сору құбыры 3 арқылы көтеріліп сору клапанын 4 ашады да сорап цилинрдріне кіреді.

Сурет 1. 1- Екі цилиндірлі бұрғы сорабының жұмыс істеу принципі

Осы кезде цилиндрдің оң жағындағы қуысында жуу сұйығы айдау клапанына 6 айдау жолы арқылы ығыстырылады. Бұл кезде 6а және 4а клапандары жабық болады. Поршень кейін жылжыған кезде цилиндрдің оң қуысында сұйық сорылады, ал сол жақ қуысында айдалынады. Осылай поршень қозғалған кезде цилиндрдің бір жағында сұйық сорылса екінші жағында айдалып отырады, яғни сорап екі дақты істейті.

Екі цилиндрлі бұрғы сораптарының техникалық сипаттамалары

кестеде келтірілген.

1. 1 кесте

Параметлері
БРН-1
У8-6М
У8-7М
УНБТ-950
Параметлері: Г идравликалық қуаты, кВт
БРН-1: 368, 8
У8-6М: 500
У8-7М: 700
УНБТ-950: 855
Параметлері: Жетек қуаты, кВт
БРН-1: 430
У8-6М: 585
У8-7М: 825
УНБТ-950: 950
Параметлері: Цилиндрлі төлке диаметрі, мм
БРН-1:

180

170

160

150

140

130

У8-6М:

200

190

180

170

160

150

140

130

У8-7М:

200

190

180

170

160

150

140

130

УНБТ-950:

180

170

160

150

140

Параметлері:

Өнімділігі

(толтыру коэффициенті 0. 9), м 3

Ең жоғары

Ең төмен

БРН-1:

0, 031

0, 015

У8-6М:

0, 0509

0, 0189

У8-7М:

0, 0502

0, 0223

УНБТ-950:

0, 0414

0, 023

Параметлері:

Сұйық айдау қысымы, МПа:

Цилиндлі төлкенің ең үлкен диаметрінде

Цилиндрлі төлкенің ең кіші диаметрінде

БРН-1:

9, 7

20, 0

У8-6М:

10, 0

25, 0

У8-7М:

14, 2

32, 0

УНБТ-950:

19, 0

32, 0

Параметлері: Салмағы, кг
БРН-1: 13300
У8-6М: 26730
У8-7М: 33700
УНБТ-950: 21450

Соңғы кезде үш цилиндрілі (3 поршенді) бұрғыф сораптары кеңінен қолданылады. Олардың екі цилиндірлі сораптардан негіге ерекшелігі: бір жақты істейтін үш жұп цилиндр поршендерінің болуы: поршендерінің сызықтық жылдамдығы (поршендердің қос жүрісі) жоғары: сұйықты қысып айдау дәрежесі бір қалыпты; жетек жәіне гидравликалық біліктерінің сипаттамалары жетілдірілген.

Мысал ретінде үш цилиндрлі НТБ-600 бұрғы сорабының (2. 2 сурет ) құрылымын қарастырамыз. Бұл бұрғы сорабы БУ 2500 ЭУ және БУ 2500 ДГУ бұррғы қондырғыларының жигнақ құрамына кіреді.

НТБ-600 бұрғы сорабы гидравликалық және жетек бөлімінен тұрады. Гидравликалық бөлім өзара сору 7 және айдау 13 коллекторларымен біріктірілген үш клапан қорабынан 8 тұрады. Клапан қорабында сору және айдау клапандары орналасқан. Оның ішінде сонымен қатар алынып-салынбалы цилиндр төлкелерде орналасқан. Төлкелер ішінде өздігінен тығыздалынатын резеңке манжеті мен поршендер 11 қозғалады. Поршень өлшемдері төлкеніңкі сияқты жуу сұйығының қажетті пайдалану мөлшері менн қысымына байланысты алынады. Поршень қозғалысы крейцкопқа жалғанған шток арқылы іске асырылады. Жетек бөлімі станинада тербелмелі подшипниктерге отырғызылған трансмиссиядан және эксцентрлік біліктерден тұрады. Жетек және гидравликалық бөлімдер бір рамаға отырғызылады. Оның құрамына майлау 1, және салқындату 6 жүйелері де кіреді.

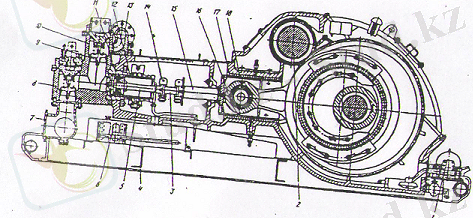

1. 2 сурет- НТБ- 600 бұрғы сорабы.

1- майлау жүйесі; 2- жетек бөлігі; 3- ендірме; 4- рама; 5- шток; 6- суыту жүйесі; 7- сору коллекторы; 8- клапандар қорабы; 9- клапандап тобы; 10- гидравликалық бөлік; 11- поршень; 12- цилиндр төлке; 13- айдаушы коллектор; 14- қамыт; 15- сырғыма тиек штогі; 17- сырғыма тиек; 18- станина жабсырмасы.

Шығармашылық сораптар құрылысына негізделе шығарылған болып табылады, яғни поршенді соараптардың клапанды жібергіштіктеріне негіз етілген. Барлығына белгілі сораптардың сорушылық тактісі, клапанді реттегіш ретінде, сорушы сұйықтың кеңістікті қысымының азаюынан пайда болатын, ал айдалушы клапанының ретті бекітілуі арқылы жүзеге асырылады.

Өнертабыстың нәтижесі болып- сорушылық қасиетін көбейту болып табылады. Берілген жоба келесі түрде жүргізіледі, такт басында сорушылықты қасиеті айдаушы клапанында қысымды төмендеуін келтіріп, сұйық жүрісінің импульсін әсерлейді. Ол өз ретінде айдалушы гидрожүрісінде жүргізілген, мұнан соң ол ағыстың бірдестен жылдамдығының мәнін азайтады және де отырғызушының кедергілік қасиетін туындап, тежейді.

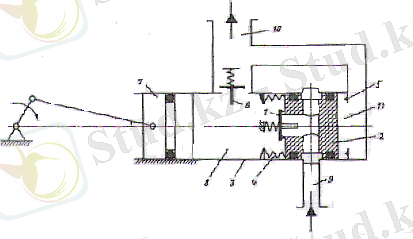

Сурет 1. 3- Поршенді сораптың сызбасы.

Мұндағы: 1- сорушы клапанның отырғзылмалы орыны; 2- цилиндр жүрісін тежегі; 3- қаттылықты және 4- сонымен қоса қозғалыссызды; 5-тығырықтар, 2 элементіне қысымдардың төмендігі; 6- айдаушы клапанға әсер етеді; 7-поршень, ол өз ретінде әсерлеседі; 8- жұмысшы камераға ; 9- сорап сорушы және 10- айдаушы гидрожолды; 3- цилиндрінде элементтің сырт бөлігіне орналасқан.

Ізденіс туралы анықтама

Патенттік зерттеулер жүргізуге тапсырма (номер, күні) Бұрғылау сорабы № 2903564/25-06, Ғ 04 В 21/02, 1982

Тақырып шифры SU 901616 С1 кезең коды 5000183/03

Ізденіс регламменттінің күні номері № 2903564/25-06, 30. 01. 1982ж, Бюл. 4

Ізденіс басталуы 04. 04. 1980ж

Ізденіс аяқталу 30. 01. 1982ж

Ізденіс келесі метериалдардан бойынша жүргізілген

1. 1 кесте

Ізденіс аталуы(обьект және оның құраушысы бөліктері)
Ізденіс жүрізілген ел

Классификациялық

индексі

Қай ұжымның қоры бойынша жүргізілген
Ақпарат көзі
Ғылыми-техникалық құжат, аталуы, басылу күні, шығыс құжаттары
Патенттік құжат, патенттік бюллетень, журлан, қорғаныс құжаттары аталуы, номері, күні
Ізденіс аталуы(обьект және оның құраушысы бөліктері): 1
Ізденіс жүрізілген ел: 2
Классификациялықиндексі: 3
Қай ұжымның қоры бойынша жүргізілген: 4
Ақпарат көзі: 5
6
Ізденіс аталуы(обьект және оның құраушысы бөліктері): Бұрғылау сорабы
Ізденіс жүрізілген ел: СССР
Классификациялықиндексі:

Ғ 04 В 21/02

Ғ 04 В 47/00

Қай ұжымның қоры бойынша жүргізілген: Облыстық ғылими-техникалық кітапхана
Ақпарат көзі:

Бұрғылау сорабы

Ғ 04 В 21/02

04. 04. 1980ж

30. 01. 1982

1. SU 901616 С1

Поршневой насос

Способ осуществления такта всасывания поршневого насоса

Құқықтық қорғалуы тиіс техникалық шешімдердің тізімі
Техникалық шешімдердің елеулі белгілері
Техникалық шешімдердің жақын протатипті және олардың елеулі белгілері
Жаңа шішімді протатиппен салыстыру және артықшылығын бағалау
Ұсынылған шешім біліктілігі
Ұсынылған тапсырыс номері, приоритет күні
Құқықтық қорғалуы тиіс техникалық шешімдердің тізімі: 1
Техникалық шешімдердің елеулі белгілері: 2
Техникалық шешімдердің жақын протатипті және олардың елеулі белгілері: 3
Жаңа шішімді протатиппен салыстыру және артықшылығын бағалау: 4
Ұсынылған шешім біліктілігі: 5
Ұсынылған тапсырыс номері, приоритет күні: 6
Құқықтық қорғалуы тиіс техникалық шешімдердің тізімі:

1. SU 901616 С1

Поршневой насос

Техникалық шешімдердің елеулі белгілері: Сораптың сорушыжәне айдаушы клапандардың қысым өзгерісіне елеулі әсер етілуі.
Техникалық шешімдердің жақын протатипті және олардың елеулі белгілері: Бұрғылау сорабының штогінің айналмалы қозғалысының әсерінін сорушылық қасиеттерін арттыру
Жаңа шішімді протатиппен салыстыру және артықшылығын бағалау: Сораптың жұмысы барысында, оның сорылмалы клапанының әсеріненайдалушы клапандарының жабылуы мен қысымды өзгерпеліктері кезеңінен қайта ашылаундағы елеулі пайдалы жұмысты жұзгізілуі
Ұсынылған шешім біліктілігі:

Авторлық куәлік СССР № 2903564/25-06

Ғ 04 В 21/02

Ұсынылған тапсырыс номері, приоритет күні:

901616

04. 04. 1980ж

Құрылған шешімнің тиімділігімен жаңалық анализі

1. 2 Кесте

Белгілі прогрессивті шешімдерді жасау қажеттігін талдау

1. 3 кесте

Қорғалатын құжат нөмірі, шыққан елі, тапсырыс беру және құжат алу күні
Техникалық шешімдердің мәні, шешілетін мәселенің ашылуын көрсету
Тезникалық шешім қолданылатын обьектінің немесе оның құраушысы бөліктерінің аталуы
Техникалық шешім қолдану мүмкіндігі немесе қолданудан бас тартудың себебі
Күтілетін эффект
Қорғалатын құжат нөмірі, шыққан елі, тапсырыс беру және құжат алу күні: 1
Техникалық шешімдердің мәні, шешілетін мәселенің ашылуын көрсету: 2
Тезникалық шешім қолданылатын обьектінің немесе оның құраушысы бөліктерінің аталуы: 3
Техникалық шешім қолдану мүмкіндігі немесе қолданудан бас тартудың себебі: 4
Күтілетін эффект: 5
Қорғалатын құжат нөмірі, шыққан елі, тапсырыс беру және құжат алу күні:

SU 901616 С1.

04. 04. 1980ж

30. 01. 1982ж

Техникалық шешімдердің мәні, шешілетін мәселенің ашылуын көрсету:

Гидро ортада әсерлесетін сораптардың

меншікті беріктік пен сенімділігін арттыру

Тезникалық шешім қолданылатын обьектінің немесе оның құраушысы бөліктерінің аталуы: Бұрғалу сораптары
Техникалық шешім қолдану мүмкіндігі немесе қолданудан бас тартудың себебі: Метал сиымдылығы аздығы мен құбырлардың ұзақ уақытқа дейін шыдамдылығы
Күтілетін эффект: Жұмыс сенімділігін атруы

2. Жобаланушы обьектінің тағайындалуы,

конструкциясы және жұмысы

Ең алдымен жобаланушы обьект қай бұрғылау қондырғысының орналасу мен реттуілігімен таныстырылуы қажет. Сол үшін алдымен басты бұрғылау қондырғысының құрылымдық бөлшектерін таныстырып кетейік.

Бұрғылау мұнарасы бұрғылау тізбектерін және шегендеу құбырларын ұңғыға көтеріп түсіріу, бұрғылау кезінде бұрғылау тізбегін ұстап тұру үшін, сонымен қатар бұрғылау тізбегіне таль жүйесі, бұрғылау құбырларын және бұрғылау процесіне қажетті жабдықтарды орнату үшін қолданылады. Бұрғылау мұнаралары жүк көтерімділігіне, биіктігіне және конструкциясына байланысты бірнеше түрге бөлінеді:

Сорапты қоймасы бұрғылау сорабы мен күштік жабдықтардың сиғызуға арналған оны мұнарадан бөлек немесе шамды редукторлы мұнараның қоймасына орнатылады. Редукторлы және сорапты қойманың шатыры мен қабырғасын нақты жағдайларға байланысты тақтаймен, гафрировандалған темірмен, қамыстан жасалған қорғаныспен, резина немесе полиэтиленген пленкалармен тігіледі. Кейбір бұрғылауларды орнатуды қолдануда редукторлы және сорапты қоймаларды біріктіруді қажет етеді.

Бұрғылау сораптары ұңғымаға тазалау мақсатымен сұйықтықты еңгізу үшін орнаған салқындату және қашауды майлау шекті қашаулармен бұрғылағанда гидромониторингті эффектіні жасау, тоқтап қалған гидраликалық қозғалтқышты іске асыру жұмыстарын қамтиды. Тағайындалуы мен эксплуатациялық шарттарына байланысты бұрғылау сораптары келесі негізгі талаптарды қамтиды:

-сораптың біреуі ұңғаманы шаю үшін қамтамасыз етулер шектердеқадағалануы тиіс;

-сораптың қуттылығы ұңғыманы шаюға және тоқтап қалмаған гидравликалық қозғалтқыштарды іске келтіру үшін қолданылады;

-сораптың шыға берісте шаятын сұйықтықтың жылдамдығы инерционды ауырлықты және қысым соққысын жою үшін бір қалыпты болуы қажет;

-сораптар құрамында майы бар және коррозионды белсенді қоспалармен тығыздығы әр-түрлі ерітінділермен жұмыс істеуге арналған болуы қажет;

-қоспалы ерітінділермен әрекеттесетін саңылаулар және бөлшектер жектілікті дәрежеде берік болуы және бөлшектер қатардан шыққан жағдайда тез ауыстыруға ыңғайлы болуы қажет;

-үлкен көлемді саңылаулар және де техникалық қызмет көрсету үшін сенімді ұстау және ауыстыру құралдарын қамтамасыз етілулері қажет;

-келтірілген бөлшектердің саңылаулары және бөлшектері шаятын ерітіндіден қорғалуы тиіс және тексеру мен техникалық талаптарының қызмет көрсету үшін ыңғайлы әрі оңай болуы қажет;

-сораптар алыс-жақын қашықтықтарға тасымалдануына сай болып, жалпы жағдайларына тәуелді болуы керек;

-сораптар құрылысында оң және сол бүйірінде сорапты агрегат қозғалтқышы болуы тиіс;

-сораптардың сенімділігі және ұзақтығы олардың ұтымдылығы мен экплуатациялық қауіпсіздігімен үйлесуі қажет.

Бұрғылау сораптарын дайындау барысында шартты ГОСТ-пен бекітіледі. Бұрғылау тереңдігі өсумен бірге сораптың қуаттылығы мен осьпен бұрғылау талаптарына сай, бұрғылау сорабының жаңа модельдерін өндіріске еңгізуде жинақталған тәжірибе ғылыми-зерттеу және тәжірибелік құрастыру жұмыстарынмен, сонымен қатар сорапт жасауда жеткен жетістіктерге байланысты сораптардың өндірісі үздіксіз болып, одан да әрі даму үстінде.

Олардың сенімділігі және ұзақ шыдамдылығы жоғарлау мен салтықтарының төмендеуі, сорапты дайындау мен пайдалану, жондеу кезінде кететін материалдар мен еңбек шығындары азаю үстінде.

Бұрғылау сораптарының негізгі ағзаларына поршеньдік түрде орындалған. Ең көп тарағандары екі жақты қозғалысты екі поршеньді сораптар. Қазіргі кезде олардың бір жақты қозғалысты үш поршеньді сораптар алмастыруда екі жақты қозғалысты сораптарда сұйықтық поршеньді және шнекті жазықтықтарға ауыстыруда. Мұнымен қоса поршеннің біреуін екі жүрісінде сорудың және қыздырудың екі жақты жүрісінде аяқтайды. Бір жақты қозғалыста сұйықтықтың поршеьді жазықтықтардан жұмысшы камераларға ауысады және біреулік екі жүрісті сорудың және қыздырудың бір циклін орындайды.

Бұрғылау сораптары өздігінен әрекет ететін табақша құрыслысты серпімелі клапандар қолданылады. Клапандардың соруы және қыздыруы өзара тиімді. Қозғалысты поршеньге хабарлап тұратын бұрғылаушы сораптардың басты тізбегі айналмалы эксцентірлі, саусақ не поршень ретінде орындалған. Тікелей әсер ететін басты тізбегі қайтымды келуші қозғалыс болатын сораптар, қазіргі отандық бұрғылау құрылғыларында қолданылады.

Бұрғылаушы вакуумды сораптың цилиндірлі жұп тістері әсерінен трансмиссияланды келтіреді. Бұрғылау сораптарының агрегаттарының көпшілігінде қозғалқыштары дизельді болып табылады. Айналмалы тізбегінің берілмелі қозғалысы әсерінен іске асырылады.

3. Конструкциялық материалдарды қабылдау.

Бұрғылау жабдықтарды конструкциялауда металдар және олардың құймалары негізгі конструкциясына жатады. Олардың арасында көп қолданылатыны болат, шойын аллюминий, титан, қорғасын, мыс құймалары (латунь, қола), аллюминий силуминдер құймасы, марганецпен, мыспен және магнимен титан құймалары.

Темірлі немесе мысты түрде қосымша кремниймен толықтырылады және асбестен, кремнеземмен, ал фрикциялық, антифрикциялық, металлокерамикалық бұйымдар және фильтрлер бронзадан графитпен, темір графитпен, никельден, тот баспайтын болаттан және бронза және фторапластпен немесе маймен сіндіреді.

Қатты құймалар мұнай кәсібінің жабдықтары үшін аз қолданылады. Бұл әсіресе вольфрамды, титанвольфрамды, карбидті және басқа да қатты қоспалар

Бұрғылау кезінде қолданылатын қондырғылар мен жабдықтарын дайындау үшін материалдарды таңдау келесі факторларға байланысты:

а) ішкі жұмыс шарттарына тәуелділігі;

б) берілген материалдардың қасиеттерімен баайланыстылығы.

1-ші топ факторларына, температура, қысым және ортаның қасиеті жатады.

Температура материалдың механикалық қасиетіне әсер етеді. Температура жоғарылаған кезде, металдың механикалық қасиеті төмендейді. Мысалыға: Температура 500°C-дан асқанда көміртекті болаттардың механикалық қасиеті төмендеуіне байланысты оларды қолдану тиімсіз болады. Жоғары температурада легірленген болаттардың механикалық қасиеті аз мөлшерде төмендейді, сондықтан легірленген болатты қолданған тиімді. Температураның төмендеуі де материалдың механикалық қасиетін өзгертеді.

Қысымның жоғарылауы кезінде болаттың сапасы қатаң талаптар қойылады. Қысымның жоғарылауы коррозияға әкеліп соқтырады.

Материал таңдау кезінде ортаның коррозиялық және эрозиялық әсерін ескеру керек. Бұл жағдайда болаттың кең тараған түрлерін таңдау қиындықтар тудырады. Мысалы: шикізатты тұздан және судан толық тазалау орындалмаған жағдайда кейбір мұнай өңдеу процестерінде конденциялы-тоңазытқыш аппараттарын дайындау үшін аппараттың жұмыс мерзімін ұзартатын болаттарды таңдау қиындыққа соқтырады.

2-ші топ факторларына материалдың физика -механикалық және технологиялық қасиеттері жатады.

Материалдарды таңдау кезінде механикалық қасиеттердің ең маңызды мінездемелірі болып мыналар табылады:беріктік шегі немесе уақытша кедергі- ; ағымдық шегі- ; -қысылуына және -созылуына байланысты, Пуассон коэффициенті- , -тұтқырлығы.

Құрамында 0, 4 % көміртегі болаттардың механикалық қасиеттерінің өзгеруі температура жоғарылаған кезде олардың мінездемесі аз мөлшерде өзгереді.

Болаттың термиялық қасиеті

3. 1-кесте

Температура,

С

Температура,С:

20

100

200

300

400

500

:

100

100

120

115

90

60

:

100

95

85

70

58

40

:

100

80

55

80

100

110

:

100

95

80

90

100

110

:

100

98

95

90

85

75

:

100

110

115

110

85

60

Металлемес бұйымдар-пластмассаны, резинаны, цемент және бетонды, сондай-ақ жабдықтарды дайындауда қолданылады.

Пластмассаны лезде металл орнына немесе оны коррозиядан қорғау үшін, тығыздағышты дайындау үшін, антифрикционды бөлшектерге қолданылады.

Резина негізінен тығыздаушы бөлшектерге, подшипниктерге, металды коррозиядан және анда-санда дірілдеуден, аммортизацияланатын бөлшектерді қорғау үшін қызмет етеді.

Алайда жіберу нәзіктігінің өсуі мүмкін және де хромды болаттарды термиялық өңдеуде оның тағайындалуына көңіл бөлу керек.

40ХН-маркалы болаттың -та аққыштық шегі МПа, ал -та аққыштық шегі МПа. Бұл болаттың беріктік шегі МПа және температурадан төмен болған жағдайда қолдануға болмайды және бөлшектің максималды қалыңдығы 50мм болады. Бұл болаттың соққылау тұтқырлығы пен аралығында шексіз мәнге жетеді.

Сорап қаңқасы көміртекті немесе аз легірленген болаттан жасалады және бүйір қалтасының сыртқы жағында, ұршықты тәл механизмінің ілмегіне ілуге арналған штроптан тұрады. Штроп доға тәріздес формаға және дөңгелек қимаға ие. Ол 40ХН, 38ХГН, 30ХГСА болат маркаларынан еркін соғу әдісімен дайындалады.

Сорап оқпандары еркін құйма тәсілімен алынған, бір қалыпты құймамен дайындалады. Осындай дайындаманы қолдану арқылы материал шығыны және механикалық өңдеуге кеткен шығындар азаяды. Оқпан үшін құйылу нәтижесінде ең соңғы үлгіде жаңартылған кристалдық құрылымға және механикалық қасиеті жоғарылатылған 40 ХН, 40Х, 38ХГН, болат маркалары қолданылады.

Сораптың негізгі бөліктерінің материалдық шикізаттарына тоқталып өтелік:

Өткізбелі блок. Станинаның тоғысатын беттері мен қақпақтары механикалық жағынан өңделеді және резеңке шнурдың көмегімен тығыздалады. Бұрғылау сораптарының станиналарын сапалы шойыннан немесе болаттан құяды. -Болат станиналары шойынға

Болаттың физикалық қасиеті

3. 2-кесте

Болат маркасы
Прокат түрі
Элементтер жинағы
C
Mn
Si
Cr
Mo
Болат маркасы: 12х18Н10Т
Прокат түрі: Сұрыпталған айналмалы
Элементтер жинағы: 0, 12
2, 0
8, 0
17-19
-
Болат маркасы: 20х5Мп
Прокат түрі: Құймалы құбырлар
Элементтер жинағы: 0, 15-0, 25
0, 4-0, 6
0, 35-0, 70
4-6, 5
0, 40-0, 65
Болат маркасы: 30хМА
Прокат түрі: құйма
Элементтер жинағы: 0, 28-0, 33
0, 4-0, 7
0, 17-0, 37
0, 8-1, 1
0, 15-0, 25
Болат маркасы:

10х17Н

13М2Т

Прокат түрі: Құбырлы прокат
Элементтер жинағы: , 10
2, 0
0, 80
16-18
2-3

қарағанда жеңіл, бірақ қымбаттырақ. Дәнекерленген құрылымды станиналары бар бұрғылау сораптарының салмағы жағынан үнемді.

  • Транмиссиялық білік болаттан орындалады;
  • Бұрғылау сораптарда 34ХН1М, 35ХН1З, 33ХВМ маркалы болаттан дайындалган шестерналы, қисық тісті редукторлар қолданылады. Жылдамдықты арттыруға шестернялар үлкен беріктілік береді;
  • Шатун ползунының білігін қозғалысқа береді және болаттан жасалған серіппе түрінде болады. Шатун серіппесінде шатунның төменгі метал сыйымдылығындағы беріктілікті қамтамасыз ететін жуу санды қиылыс бар. Салмақты азайту инерциялық жүктемені төмендетуге әсер етеді.
  • Ползун жолақ болат корпус пен шойын төсемдерден тұрады. Ползун төсемдері мен түзетуші станиналар арасында саңылау 0, 2-0, 5 мм құрайды және металдан жасалған төсемдерден реттеледі;
  • Станина мен ползун төсемдерінің үйкелу бетінің саңылаулығы

R 0 =2, 5 мм-ден аспайды;

  • Тартпа бетінің қаттылығыползунды бөлікке HRC-50в -тан және поршень бөлімді HRC-50в-дан аспауы тиіс. Тарпаларды 40Х, 40ХН, 38ХШ10Н, 12ХН, 20ХН3А маркалы болаттардан дайындалуы тиіс.

Материал таңдау кезінде ортаның коррозиялық және эрозиялық әсерін ескеру керек. Бұл жағдайда болаттың кең тараған түрлерін таңдау қиындықтар тудырады. Мысалы: шикізатты тұздан және судан толық тазалау орындалмаған жағдайда кейбір мұнай өңдеу процестерінде конденциялы-тоңазытқыш аппараттарын дайындау үшін аппараттың жұмыс мерзімін ұзартатын болаттарды таңдау қиындыққа соқтырады.

4. Технологиялық және беріктік есептемелері

Бұрғы лау сорабының өндіріс кезеңіне ендіруі барысында ең алғашқысы ретінде оның жалпы өнімділік және жұмысшы режымдерін анықтау қажет. Соның есесіне біз ең алғаш болып бұрғылау сораптарының поршдерінің өнімділігін есептеуін келтірсек, онда ол келесі түрде жүргізіледі:

4. 1 Бұрғы сорабының поршендерінің өнімділігін анықтау:

... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Кеңістікті жобалау. Көркем конструкциялау
Тігу технологиясы
Үлгіні мата бетіне орналастыру
«Жүккөтергіш конструкцияларды және Көп қуысты аражабын плитаны есептеу»
Материалдық емес активтердің қолда бары мен қозғалысының есебі
Кәсіптік оқыту сабақтарында автоматты жобалау жүйесі элементтерін пайдалану
Бойжеткендерге арналған сәндік костюмнің тігілу әдіс-тәсілдері
Ақпараттық технологияны пайдалану арқылы оқушылардың конструкторлық білімін дамытудың шарттары
Киім үлгілерін модельдеу
«Ай-ару» ұлттық киім үлгілері зерттеулері
Пәндер



Реферат Курстық жұмыс Диплом Материал Диссертация Практика Презентация Сабақ жоспары Мақал-мәтелдер 1‑10 бет 11‑20 бет 21‑30 бет 31‑60 бет 61+ бет Негізгі Бет саны Қосымша Іздеу Ештеңе табылмады :( Соңғы қаралған жұмыстар Қаралған жұмыстар табылмады Тапсырыс Антиплагиат Қаралған жұмыстар kz
