Мазмұны

  1. Кіріспе . . . 2
  2. Негізгі бөлім
  1. Негізгі айқаспалар және оны анықтайтын параметрлер . . . 4
  2. Туынды айқаспалар және оны анықтайтын параметрлер . . . 7
  1. Қорытынды . . . 16

Кіріспе

Қазақстан Республикасының президенті текстиль өндірісін жаңа деңгейде дамыту және Қазақстан текстилін дүние жүзінің бірінші қатарына шығару мақсатымен осы өндірісті жаңа, жоғары технологиялық құрал-жабдықтармен қамтамасыз ету, талшық шикізатын талшық түрінен бастап, сапалы бұйымдарға дейін толық өндіру, текстиль өндірісінде жұмыс істейтің мамандар алдында мақсат қойды. Дүние жүзінің дамыған 50 елдің қатарына қосылу үшін текстиль өндірісі сапалы да кең ассортиментnі бұйымдар шығару қажет. Осы мақсаттарға жету үшін текстиль өндірісінің алдында үлкен тапсырмалар қойылып тұр.

Халықаралық нарыққа шығудың негізгі бағыты бәсекелестікке қабілетті - сапалы иірімжіп өндірісіy дамыту, маталар және дайын бұйымдар ассортиментіy кеңейту болып табылады.

Маталар ассортиментінде үнемі өзгерістер болып тұрады. Сәні кеткен және сұранысы жоқ маталар өндірістен алынады, ал ассортиментті жаңарту шикізаттың жаңа түрлерін қолдану, матаның айқаспа суреттерін және өңдеудің түрлерін өзгерту арқылы жүзеге асырылады. Жыл сайын қазіргі заманның талаптарына жауап беретін маталардың жаңа түрлері өндіріледі. Ассортименттің осылай біртіндеп жаңаруы, маталар сапасына қойылатын талаптардың үнемі жоғарылау шарттарында, тұрғындардың сұранысын қанаттандыруға мүмкіндік береді.

Ассортименттің жаңаруына маңызды дәрежеде өндіріске енгізілген шикізаттың жаңа түрлері және озат технологиялық процесстер, сонымен қатар сәннің өзгеріп тұруы әсер етеді.

Мата немесе маталық бұйымдар - бұл иілгіш, қалыңдығы аз, берік, салыстырмалы түрде енді және үлкен ұзындықтағы өнім.

Мата құрылымы деп негіз және арқау жіптердің өзара орналасуын, олардың бір-бірімен айқасуы мен байланысын айтады. Матаның қасиеті жіптердің өзара иілуімен анықталады, яғни жіптердің белгілі орналасуымен және матадағы жіптердің және жіптегі талшықтардың өзара үйкелісу күшімен. Мата құрылымы келесі факторларға тәуелді:

- мата өндірілетін иірімжіп түріне және шикізат құрамына;

- талшықтың құрылымы мен түріне;

- иірімжіптің сызықтық тығыздығына;

- негіз және арқау иірімжіптің сызықтық тығыздығының қатынастық коэффициентіне;

- негіз және арқау жіптердің диаметрлері қатынасы коэффициентіне;

- негіз және арқау бойынша айқаспа раппортымен анықталатын, матадағы негіз және арқау жіптер айқаспасына, негіз және арқау жабындылар жылжуына, матадағы жіптер қабатының санына;

- негіз және арқау бойынша мата тығыздығының қатысты коэффициенті;

- матадағы жіптердің орналасуына әсер ететін, негіз және арқау жіптердің керілісіне;

- тоқыма станогында маталарды шығарудың технологиялық параметрлеріне;

- маталарды өңдеу түрлеріне.

Барлық аталған параметрлер жиынтығы мата құрылымын анықтайды. Мата құрылымын оның физика-механикалық қасиеттері: беріктігі, ұзаруы, қаттылығы, күлтелілігі, қыртыстанбауы, үйкеліске төзімділігі, гигроскопиялығы, ылғал өңдеуде отыруы, жылу сақтағыш және басқа қасиеттері анықтайды.

Мата сирек, тығыз және орташа тығыздықты болуы мүмкін. Тығыздығын жоғарылатумен матадағы жіптердің байланысы арта түседі, сонымен қатар, беріктігі, тозуға төзімділігі артады, матаның қаттылығы, салмағы, қалыңдығы артады, созылғыштығы, ауа өткізгіштігі азаяды. Басқа да қасиеттері өзгереді.

Матаның тығыздығы - 100 мм мата аймағында болатын жіптердің саны. Бұл көрсеткішті негіз және арқау бойынша анықтайды.

Мата фактурасы деп оның бетінің құрылымын айтады, ол жұмсақ, бедерлі және түкті болуы мүмкін. Әртүрлі фактураны түрлі иіру әдісімен алынған иірімжіпті қолданумен, иірімжіп ширатуын, матаның айқаспа суретін және оны өңдеу түрін өзгертуімен алады.

Әртүрлі белгілеудегі маталарды шығарып, олардың сапасын жақсарту үшін олардың құрылымын, тоқу станогына жіптерді сабақтау және матаны тоқудың ерекшеліктерін жақсы білу қажет. Бұл оқу құралы текстиль мамандығының студенттеріне маталардың ассортиментін, қасиеттерін, құрылымын және оларды жобалау әдістерін зерделеуге арналған.

Негізгі айқаспалар және оны анықтайтын параметрлер

Негізгі айқаспаларға жаймалы, саржалы және сатинді айқаспалар жатады.

Негізгі айқаспалардағы негіз бойынша раппорт арқау бойынша раппортқа тең

\[R_{H}=R_{a}=R\]

Негіз жабындыларының саны былай болуы мүмкін

\[n_{F_{_{A}}}=1\]
немесе
\[n_{F_{H}}=R-1\]

Осыған сәйкес

\[n_{F_{\lambda}}=R-1\]
немесе
\[n_{F_{_A}}=1\]

Бұдан шығатыны

\[n_{F_{H}}+m_{F_{A}}=R\]
.

Жаймалы асқаспаны (24, а-сурет) келесі параметрлермен сипатталады: айқаспа раппорты

\[R_{H}=R_{a}=R=2\]
; жабындылардың жылжуы
\[s_{H}=s_{A}=s=1\]
; негізгі және арқау жабындыларының саны
\[n_{F_{H}}=n_{F_{A}}\]
, яғни әр негіз жіппен арқау жіп айқасады.

Жаймалық айқаспалармен өндірілген маталардың ішкі және сыртқы түрі бірдей болады. Тоқыма станогында теориялық түрде бұл маталарды екі ремизада, төменгі тығыздықтағы негіз жіппен өндіруге болады. Көптеген жағдайда негіз жіп бойынша матаның тығыздығына байланысты станокта 4 немесе 6 ремизаларды сабақтауды қолдана отырып, шашыраңқы сабақтауды пайдаланады.

Жаймалы айқаспа барлық шарттарда раппортта бір жіпке келетін қиылысулардың саны (

\[{n}_{H}\]
және
\[n_{_{A}}\]
) көп болғандықтан, матадағы жіптердің ең төзімді санын береді, яғни раппорт шектеуінде әр жіпке екі қиылысудан келеді.

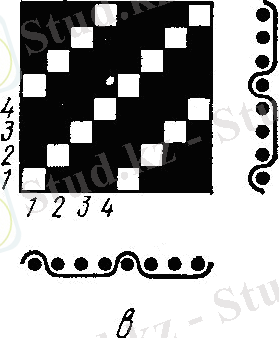

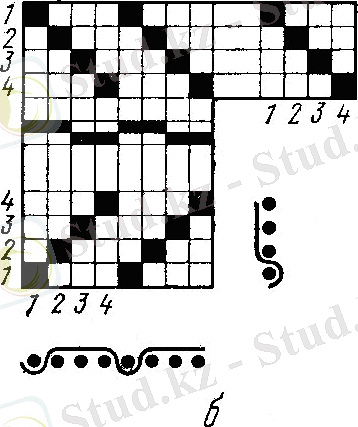

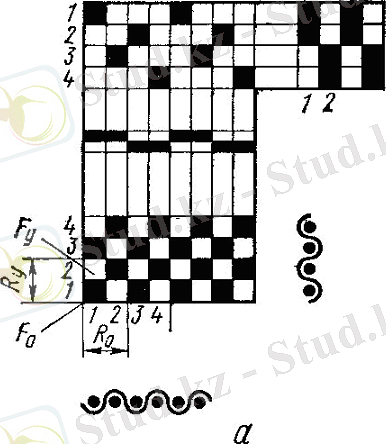

24-сурет. Жаймалық (а) және саржалық (б, в) айқаспалар

Егер негіз және арқауда мата жіптерінің сызықтық тығыздығы бірдей

\[T_{H}\,=T_{A}\]
және негіз бен арқау бойынша технологиялық тығыздығы бірдей болса, матаның құрылымы квадратты деп аталады.

\[\textstyle E_{I}\ \ f\ \ E_{A}\]
немесе болғанда, мата бетінде сәйкес көлденең немесе бойлық ши-ши алынады. Мұндай әсерді сызықтық тығыздықтағы әртүрлі жіптерді қолданған кезде де алады.

Жаймалы айқаспа мақта, жүн, және зығыр-пенька тоқымашылығында кеңінен қолданылады. Жібек өндірісінде жаймалы айқаспамен салыстырмалы түрде шектеулі маталардың түрлері шығарылады.

Атлас және сатин айқаспалары келесі негізгі параметрлермен сипатталады: айқаспа раппорты

\[R_{H}=R_{A}\ \geq5\]
, жылжу
\[1\ p.s\ p\left(R-1\right)\]
.

Атлас айқаспасы (25, а-сурет) матаның сыртқы бетіне ұзын негізгі жабындыларды

\[\left(n_{F_{n}}=R-1\right)\]
және жалаң арқау жабындыларды
\[\left(n_{_{F_{s}}}=1\right)\]
жасайды. Негіз жіптерден біркелкі жылтырақ беттік жасау үшін
\[\textstyle E_{I}\ \ f\ \ E_{A}\]
болуы қажет.

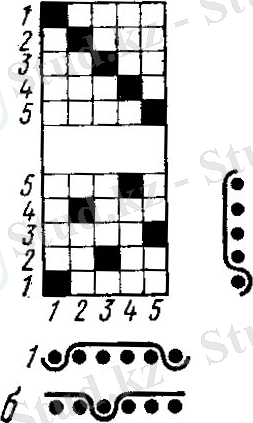

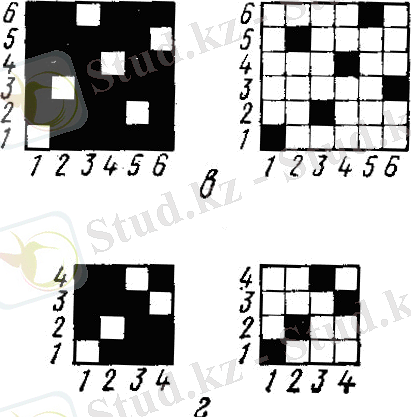

25-сурет. Атласты (а) және сатинді (б) айқаспалар; дұрыс емес атластар және сатиндер (в, г)

Атлас айқаспасын тұрғызған кезде вертикальды жылжу

\[{\boldsymbol{S}}_{H}\]
есепке алынады. Сатин айқаспасында (25, б-сурет) матаның сыртқы беті ұзын арқау жабындыларынан
\[\left(n_{F_{s}}=R-1\right)\]
және жалаң негізгі жабындылардан
\[\left(n_{_{F_{n}}}=1\right)\]
жасалады, жабындылардың жылжуы горизонтальды
\[\left(s_{A}\right)\]
. Сатин айқаспасында
\[P_{A}\cap P_{B}\]
болуы қажет.

Атлас және сатин айқаспалары бөлшекпен белгіленеді: алымы айқаспа раппорты, бөлімінде жылжу (атлас үшін

\[{\boldsymbol{S}}_{H}\]
, сатин үшін
\[\textstyle{\boldsymbol{S}}_{A}\]
), яғни
\[R\,/s\]
, мысалы, атлас 5-2, сатин 8/3. сатинді және атласты айқаспалар үшін
\[\textstyle{\mathcal{D}}\]
және шамаларды бүтін сан болуы қажет және ортақ бөлгіші болмауы қажет.

Мысалы, егер

\[\scriptstyle{R=5}\]
, онда
\[s=2;\quad3\]
, егер
\[R=7\]
болса, онда
\[s=2,3;4;5,\]
егер
\[R=8\]
, онда
\[s=3;\;5\]
.

26-сурет. Төрт бұрышты сатин айқаспасы

Жылжуды таңдаған кезде әржіптің жалаң жабындыларын алдыңғы жіптің ұзын жабындыларының ортасына жақын орналастыру қажет. Мысалы, раппорты

\[R=7\]
болатын атлас немесе сатин айқаспалары үшін 3 немесе 4 тең жылжуды таңдау қажет. Жылжулары тұрақты сатин мен атластарды дұрыс деп атайды. Кей жағдайда тұрақты жылжуды қолдану мүмкін емес. Мысалы,
\[\scriptstyle{R=6}\]
болса, онда 2-ден 4-ке дейінгі кез-келген сан 6 бөлінуі керек, сондықтан мұндай раппорты бар сатин немесе атлас айқаспаларын ауыспалы жылжулармен тұрғызу қажет, атап айтқанда 2, 3, 4, 4, 3, 2 жылжуларды тізбектей отырып (25, в-сурет), мұндай жағдайда дұрыс емес сатин немесе атлас алынады.

Тәжірибеде тізбектелінген жылжулары 1, 2, 3, 2 (25, г-сурет) бар

\[R=4\]
раппорты бар дұрыс емес сатиндер мен атластар кеңінен қолданылады.

Тоқымашылықта сатин және атлас айқаспалы маталарды өндіру үшін көптеген жағдайда ремизаға жіптерді қатарлап сабақтау қолданылады.

Атласты және сатинді айқаспаларды қолданған кезде төрт бұрышты атласты және сатинді таңдаған жөн. Олардың екі көрші жіптерінің жабындылары төрт бұрышты құрайды (26-сурет) . Оларға жататындар атластар (сатиндер) 5/2; 5/3; 10/3; 10/7.

Төрт бұрышты атластар немесе сатиндер матаның бетінде тегіс біркелкі жалаң жабындыларды береді. Атласты немесе сатинді айқаспалар жібек және мақта тоқымашылығында кеңінен қолданылады.

3. 2 Туынды айқаспалар және оны анықтайтын параметрлер

Негіз жіп бойынша 32-ден жоғары емес әртүрлі айқасқан жіптерден тұратын ұсақ өрнек түріндегі тоқыма суреті бар және эксцентрикті немесе кареткалы тоқыма станоктарында өндірілетін матаны ұсақ айқаспалы деп атайды.

Ұсақ өрнекті айқаспа тобына туынды айқаспалар жатады. Оларды негізгі айқаспалардың түрін өзгерте отырып алады, сондықтан оларды туынды деп атайды. Туынды айқаспалар туынды жаймалы, саржалы, сатинді және атласты айқаспалар деп бөлінеді.

Жайма айқаспаларының туындылары. Оларды негіз немесе арқау жіптердің бағыты бойынша жалғыз жабындыларды күшейту жолымен немесе жаймалық айқаспалы жіптердің екі жүйесінің бағыты бойынша бірмезетте күшейтумен алады. Жалғыз жабындылардың күшейтілетін бағытына байланысты туынды жаймалық айқаспаларды, негізгі және арқаулы репс, рогожка деп бөледі.

Негізгі репсті негіз жіптер бойы негізгі және арқаулы жабындыларды көбейте отырып алады. Негізгі репсті бөлшекпен белгілейді, бөлімі негізгі жабындыларды күшейту дәрежесін көрсетеді, ал алымы - бірінші негізгі жіптің арқау жабындысын жоғарылату дәрежесін көрсетеді. Мысалы, негізгі репс 4/4 (27, а-суретін қара) раппорт шектеуінде негізгі және арқау жабындыларын 4 есе күшейту арқылы алынған. Негізгі репс үшін негіз бойынша раппорт жайма айқаспасының раппортына тең, яғни

\[R_{H}=2\]
. Арқау раппорты тең жайма айқаспасының арқау раппорты көбейтілген жоғарылату дәрежесіне тең. Қарастырылатын мысал үшін
\[R_{a}=4R_{A}=4\mathcal{W}=8\]
жіп. Матаның бетінде ұзартылған негізгі жабындылардан матаның сыртқы және ішкі жақтарында көлденең ши-ши пайда болады. Ши-ши бедерлігін жоғарылату үшін
\[\bar{\cal B}_{j}\ \textrm{f}\ \bar{\cal B}_{\dot{a}}\]
және
\[{\hat{O}}_{I}\ \cap{\hat{O}}_{a}\]
болуы қажет. Негізгі репсті айқаспалы мата тоқу үшін қатарлы және шашыраңқы сабақтауды қолданады.

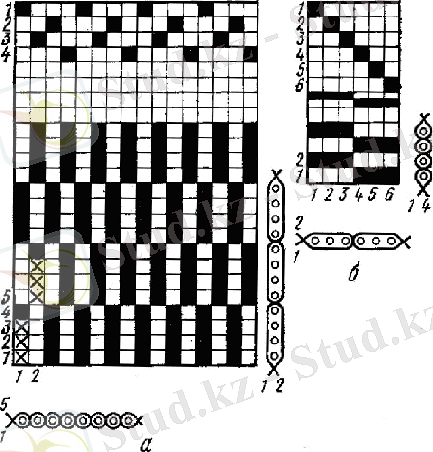

27-сурет. Репс:

а - негізгі; б - арқаулы

Арқаулы репс негізгі репс принципі бойынша жасалынады, бірақ арқау жіп бағытында жайма айқаспасының негізгі және арқаулы жабындыларын күшейту жолымен. Арқаулы репсті негізгі репске ұқсас белгілейді. Арқаулы репстің арқау бойынша раппорты жайма өрімнің арқау бойынша раппортына тең, яғни

\[R_{a}=2\]
, ал негіз бойынша раппорт күшейту дәрежесіне пропорционал түрде жоғарылайды. 9, б - суретінде
\[R_{a}=2\times8=6\]
болатын арқау репс 3/3 өрімі көрсетілген. Арқаулы репс айқаспалы мата тоқыған кезде оның бетінде ұзартылған арқау жабындыларынан ұзына бойы ши-ши пайда болады. Бедерлі ши-ши өрімін алу үшін
\[P_{a}\ \in\ \ P_{B}\]
және
\[T_{a}\ \mathbb{P}T_{H}\]
. Арқау репсті мата тоқыған кезде матаның 1 дм-дегі негіз жіптер санына байланысты сурет бойынша ремизкаға негіз жіптерді сабақтау және қатарлы сабақтау қолданылады. Мұндай матаны тоқу қиындау болады.

Репс айқаспасымен маталардың көптеген түрін шығармайды. Негізгі репс айқаспасын матаның жиектерін жасау үшін қолданады.

Жайма айқаспаның раппортында тек бір жіп негіз немесе арқау бағытында күшейткен кезде жартылай репс деп аталатын жайма алынады. Негізгі жартылай репс бөлшекпен белгіленеді, алымы - бірінші негіз жіп бағыты бойынша күшейту дәрежесін көрсетеді, ал бөлгіш - осы бағыттағы арқаудың жалғыз жыбындысын көрсетеді. 28, а-суретінде мысал ретінде

\[R_{H}=2\]
және
\[R_{A}=3+1=4\]
болатын 3/1 негізгі жартылай репс айқаспасы көрсетілген. Арқаулы жартылай репстің алымы - айқаспа раппортындағы бірінші арқау жіп бағытындағы негізгі жабындыларды күшейтуді көрсетеді, ал бөлімі - осы бағыттағы жалғыз арқау жабындысын көрсетеді. 28, б-суретінде
\[\scriptstyle{R_{a}=2}\]
және
\[R_{I}\ =3+1=4\]
болатын жартылай репс 3/1 айқаспасы көрсетілген.

Рогожка немесе панама айқаспасын негіз және арқау бағытында (29, а-суретін қара) жаймалы айқаспаның арқаулы және негізгі жабындыларын бір мезетте күшейту кезінде алынады, айқаспаның раппорты күшейту дәрежесіне байланысты негіз және арқау бойынша (жайма айқаспасымен салыстырғанда) жоғарылайды. Бұл айқаспа да бөлшекпенен белгіленеді, алымы жалғыз негізгі жабындының негіз және арқау бағыттары бойынша күшейту дәрежесін, ал бөлімі - раппорттың екінші жабындысын көрсетеді. Рогожка 2/2 айқаспасы үшін негіз және арқау бойынша рапппорт алымы мен бөлімі мәндерінің қосындысына тең, яғни 4 тең.

Егер

\[B_{I}\ =E_{\lambda}\]
және
\[{\cal O}_{I}\,={\cal O}_{A}\]
болса және негіз бен арқау жіп бағыттарын күшейту дәрежесі бірдей болған жағдайда, матаның құрылымы квадратты болады.

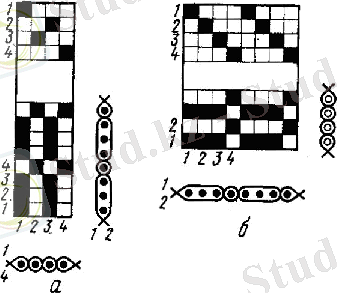

28-сурет. Жартылай репс:

а - негізгі; б - арқаулы

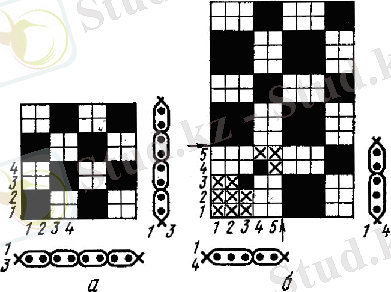

29-сурет. Рогожка:

а - 2/2; б - күрделі

Жалғыз жабындыларды күшейту дәрежесін таңдау үшін мынаны есепке алу қажет: орташа сызықтық тығыздықтағы жіптерден мата тоқыған кезде жабынды ұзындығы 3-4 мм-ден аспау қажет. Рогожка айқаспасымен мата тоқыған кезде қатарлы сабақтауды немесе сурет бойынша сабақтауды қолданады.

30-сурет. Саржа айқаспаларының туындылары

а - негізгі саржа; б - арқаулы саржа;

в - екі қабатты саржа

Егер жайма айқаспасын бірнеше раппорт шектеуінде негіз және арқау бойынша әртүрлі ұзындықтағы жабындылармен күшейтсе фасонды немесе күрделі рогожка (панама) айқаспасы алынады. Матаның бетінде әртүрлі өлшемдегі төрт бұрыштар пайда болады.

29, б-суретінде негіз және арқау бойынша

\[R_{H}=R_{A}=5\]
раппорттары бар күрделі рогожка 3/2 айқаспасы көрсетілген.

Туынды жаймалы айқаспалардың ішінде көбінесе рогожка айқаспасы қолданылады. Негізгі репс маталардың жиегін тоқуға кеңінен қолданылады.

Туынды саржалы айқаспа. Оларды саржалы айқаспаның негіз және арқау бойынша жалғыз жабындыларын күшейткен кезде және жылжу белгісін өзгерткен кезде алады. Туынды саржалы айқаспалар әртүрлі болып келеді. Ең көп таралғандары күшейтілген, күрделі, ромб тәрізді, артқа қарай жылжытылған, көлеңкелі және зигзаг тәрізді саржалар.

Күшейтілген саржаны, арқаулы базалық саржаның жалғыз негізгі жабындыларын және негізгі базалы саржаның арқаулы жабындыларын күшейту жолымен алады. Мысалы, 1/4 арқау саржа 1/4 күшейткеннен кейін саржа 2/3 алады, 4/1 негізгі саржа 4/1 күшейткеннен кейін саржа 3/2 алынады.

Күшейтілген саржа негізгі айқаспа - саржаға сипаттас негізгі параметрлердің бәрін сақтайды:

\[R_{H}=R_{a}{\bf\nabla}^{3}{\bf\nabla}3,{\bf\nabla}protect{\bf\nabla}8_{H}=S_{a}=\pm1\]
. Оны да бөлшекпенен белгілейді, алымы негізгі жабындылардың санына тең
\[{\mathcal{N}}\backslash F_{H}\]
, ал бөлімі - арқау жабындыларының
\[{\mathcal{V}}\backslash F_{A}\]
санына тең. Өрімнің раппорты алым және бөлім қосындысы ретінде анықталынады, яғни
\[R_{H}\,\lbrack\,R_{a}\,\lbrack\,\eta_{F_{H}}\,+\eta_{F_{A}}\,\]
.

Күшейтілген саржа негізгі өрімді саржадан

\[n_{_{H}}\cap1\]
және
\[n_{s}\textsf{f}\rfloor\]
ажыратылады. Егер
\[\mathbf{\nabla}m_{H}\in\mathbf{\nabla}m_{a}\]
болса, онда ол негізгі саржа, ал егер
\[\mathbf{\varepsilon}m_{a}textsf{f}\ m_{H}\]
онда ол арқаулы саржа. Негізгі саржа үшін
\[P_{H}\ \ f\ \ P_{\delta}\]
және
\[{\hat{O}}_{I}\ \cap{\hat{O}}_{a}\]
болуы қажет, ал арқаулы үшін керісінше
\[P_{\ _{\phi}}\in\mathrm{~}P_{\bar{\cal I}}\]
және
\[{\hat{O}}_{a}\cap{\hat{O}}_{i}\]
. Егер саржада раппорт шектеуінде негізгі жабындылардың саны арқау жабындыларына тең болса
\[n_{F_{H}}=n_{F_{A}}\]
онда мұндай саржаны екіжақты деп атайды. 30, а-суретінде - арқау саржасы 3/2, 30, б-суретінде - арқау саржасы 2/3 және 30, в-суретінде - екі жақты саржа 2/2 айқаспасы көрсетілген. Екі жақты саржада сыртқы жағындағы диоганаль бағыты солдан жоғары оңға қарай, ал ішкі жағында, керісінше, оңнан солға қарай.

Күшейтілген саржа өрімді мата өндірген кезде қатарлы сабақтау қолданылады. Күрделі саржа екі және одан да көп негізгі саржа айқаспаларының немесе күшейтілген саржалардың орналасу есебінен жасалады. Күрделі саржа негізгі айқаспаның негізгі параметрлерін сақтайды, яғни

\[R_{H}=R_{a}=R\]
және
\[s_{H}=s_{A}=1\]
. Күрделі саржа бөлшекпен белгіленеді, алымында негізгі жабындылардың тізбегі
\[{\mathcal V}l\]
, ал бөлімінде арқау жабындылардың тізбегі
\[n_{F_{\lambda1}},n_{F_{\lambda2}}\cdots,n_{F_{\lambda i}}\]
:

\[\frac{n_{F_{H}}n_{F_{H2}}\ldots n_{F_{H i}}}{n_{F_{A1}}n_{F_{A2}}\ldots n_{F_{A i}}}\]

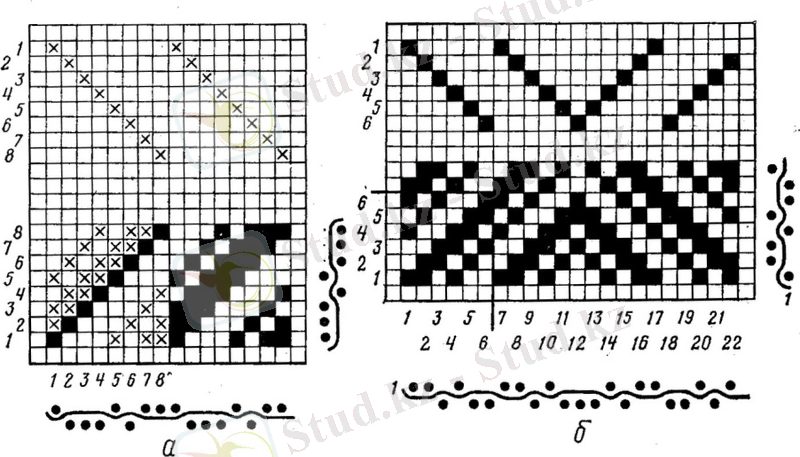

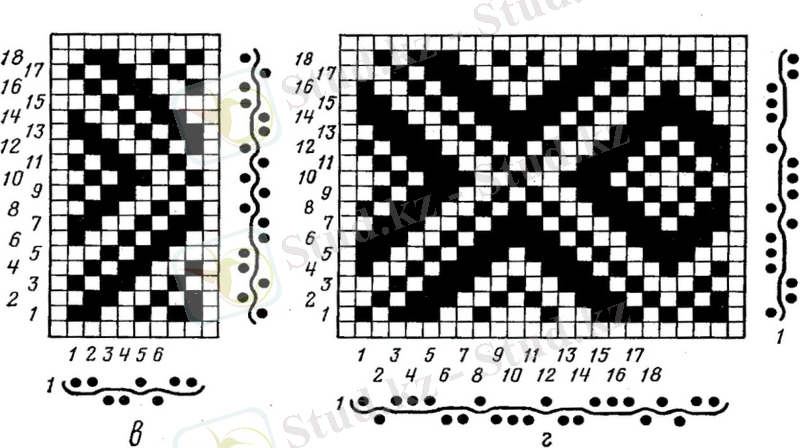

31-сурет. Саржа:

а - күрделі; б - негіз бойынша сынық; в - арқау бойынша сынық; г - ромб тәрізді

Мысалы, саржа 3/1 және 1/3 тұратын күрделі саржа (31, а-сурет) деп белгіленеді. Негіз және арқау бойынша оның раппорты саржаны құрайтын раппорт қосындысына тең, яғни

\[R=R_{1}+R_{2}=8\]
. Күрделі айқаспаны өндіру үшін қатарлы сабақтауды қолданады.

Сынық саржа (шеврон) плюстен минусқа жылжу белгісін өзгерту жолымен саржалы айқаспалардан жасалады. Негіз бойынша

\[{\boldsymbol{S}}_{H}\]
жылжу белгісі өзгерген кезде негіз жіптердің
\[n_{H}\]
берілген санынан кейін сынық саржа айқаспасын алады. Оның негіз бойынша раппорты
\[R_{H}=2n_{H}-2\]
, ал арқау бойынша раппорты базалық асқаспа раппортына тең
\[R_{A}=R_{A.\hat{a}a c}\]
, мұндағы
\[R_{A,\hat{a}\hat{a}\hat{a}\hat{c}}\]
- сынық саржаны тұрғызуда қолданылатын базалық саржаның арқау бойынша раппорты.

Сынық саржаның барлық шыңдары бір деңгейде орналасады, яғни шыңдар арасындағы жылжу

\[\begin{array}{r l}{s_{\phi}}&{{}=0}\end{array}\]
.

31, б-суретінде

\[\frac{2}{1}\]
күрделі саржа негізіндегі негіз бойынша сынық саржа айқаспасы көрсетілген, жылжу бағытының ауысымы 12 жіптен кейін
\[\left(n_{_H}=12\right)\]
. Негіз бойынша айқаспа раппорты
\[R_{H}=2\operatorname{\times}\!4\,2-\,2=22\]
жіптер, негіз бойынша раппорт
\[R_{A,d\hat{a}_{V}}=6\]
тең. Бұл айқаспамен мата өндіру үшін қайтымды сабақтау қолданылады.

Арқау бойынша

\[{\boldsymbol{S}}_{A}\]
жылжу бағытын өзгерткен кезде арқау бойынша сынық саржа алынады. 31, в-суретінде 10 арқау жібінен кейін
\[(n_{A}=10)\]
плюстен минусқа жылжу
\[\textstyle{\boldsymbol{S}}_{A}\]
бағытын ауыстыру кезінде арқау бойынша сынық саржа айқаспасы көрсетілген. негіз бойынша раппорт базалық айқаспа раппортына тең, яғни
\[R_{H}=R_{H,\hat{a}\hat{a}\hat{c}}=6\]
. Арқау бойынша раппорт

\[R_{A}=\angle\eta_{A}-2\]
(5)

Берілген мысал үшін

\[R_{A}=2\times0-\ 2=18\]
арқау жіптер. Бұл айқаспамен мата өндіру үшін қатарлы сабақтау қолданылады.

Жылжу бағытын плюстен минусқа негіз бойынша да арқау бойынша да бір мезетте өзгертсе, онда ромб тәрізді саржа (лозанж) алынады. 31, г-суретінде

\[\frac{1}{1}\]
ромб тәрізді саржа көрсетілген,
\[{\boldsymbol{S}}_{H}\]
және
\[{\bar{\boldsymbol{S}}}_{A}\]
бойынша жылжулардың бағыт ауысымы 10 жіптен кейін жасалынған.

Ромб тәрізді саржаның негіз бойынша раппорты

\[R_{H}=2n_{H}-2\]
(6)

арқау бойынша раппорт

\[R_{A}=\angle n_{A}-2\]
(7)

31, г-суретінде келтірілген мысал үшін негіз бойынша раппорт арқау бойынша раппортқа тең, өткені

\[n_{H}=n_{A}=10;\quad R_{H}=R_{A}=2\star00-\ 2=18\]

... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Тоқыма материалдарды өңдеу
Маталардың құрылымдық түрлерін анықтау жайлы ақпарат
«Жеңіл өнеркәсіп бұйымдарының материалтануы» пәннің оқу-әдістемелік кешені
Жібек маталардың ассортименті
C# Тілінің негіздері
С++ тілінің базалық жабдықтары. Препроцессор директивалары
Бульдозерлердің жіктелуі. Б-170М01бульдозерінің гидро жетегін талдау
Стандарттау объектілері
Borland c++ builder
Автоматты басқару жүйелері туралы негігі түсініктер
Пәндер



Реферат Курстық жұмыс Диплом Материал Диссертация Практика Презентация Сабақ жоспары Мақал-мәтелдер 1‑10 бет 11‑20 бет 21‑30 бет 31‑60 бет 61+ бет Негізгі Бет саны Қосымша Іздеу Ештеңе табылмады :( Соңғы қаралған жұмыстар Қаралған жұмыстар табылмады Тапсырыс Антиплагиат Қаралған жұмыстар kz
