Шырынсыққыш механизмін жасау

1. Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..3
2. Тапсырмасы мен максаты ... ... ... ... ... ... ... ... ... ... ... ... ... 4
3. Негізгі бөлім: ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .4
3.1Автоматтандыру жүйесінің құрылымдық сұлбасы ... ... ... ... ... .4
3.2 Автоматтандыру есебінің реті мен алгоритмі ... ... ... ... ... ... ... ...5
3.3 Орындаушы және мән беруші элеметтерін тандау ... ... ... ... .6
3.4 Микропроцессорлық басқару элементін тандау ... ... ... ... ... .10
3.5 Электронды схема ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..12
4. Қорытынды ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..13
5. Қолданған әдебиеттер тізімі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .14
Кіріспе
Бұл есептің сызбалық жұмыстың мақсаты микроконтроллердің элементтерінде АРЖ-ны жобалау. Микроконтроллер қазіргі уақытта электронды құрылғыларда ең негізгі элемент болып табылады. Қазіргі заманғы микроконтроллерлер ақпаратты жинаумен әрі өңдеумен айналысып, басқарушы сигналдар өндіреді. Оның негізгі артықшылығы – толық автоматтандыру жобаның оңай орындалуы және аз құндылығы. Жобада қолданылатын датчиктер, қоректендіру көздері мен релелер көрсеткіштер бойынша микроконтроллерді таңдаймыз.
Бізде микроконтроллер ретінде Microchip фирмасының PIC контроллерлері таңдалды. Микроконтроллерлерді қолданатын жобалау есептерде ең алдымен бақылауыштың аяқшалардың міндетін білу керек. Жобада қолданылатын датчиктер, қоректендіру көздері мен релелер көрсеткіштер бойынша микроконтроллерді таңдаймыз. Осы біздің есептік- сызбалық жұмысымыздың негізгі мақсаты болып табылады.
1. PIC16F628 однокристальные 8-разрядные FLASH CMOS микроконтроллеры Microchip Technology Incorporated, техническая документация.
2. Катцен, Сид. PIC-микроконтроллеры. Все, что вам необходимо знать / С.Катцен; пер.с англ.Ефстифеева А.В. – М.: Додэка – ХХІ, 2008. – 656 с.:ил.
3. http://www.mean-well.ru/catalog/led/pln/view-630.html
4. http://tranzistor.biz/tranzistor.php?tranzistor=362
5. http://www.reltehnika.ru/usil_tr_3.html
6. Бессонов Л.А., Теоретические основы электротехники. Электрические цепи. Учебник. – 10-е изд. – М.: Гардарики, 2002. – 638 с.:ил.
7. Лачин В.И., Савелов Н.С., Электроника: учеб.пособие. – 5-е изд., перераб. И доп. – Ростовн/Д: Феникс, 2005. – 704с. – (Высшее образование).

        АЛМАТЫ ЭНЕРГЕТИКА ЖӘНЕ БАЙЛАНЫС УНИВЕРСИТЕТІ
ИНЖЕНЕРЛІК КИБЕРНЕТИКА
КАФЕДРАСЫ
Цифрлы техниканы бағдарламалау және ... ... ... ... ... АУТк-10-01 тобы студенті Мәдениетов Б.Ғ.
Қабылдаған: аға оқытушы
Ибрашева ... ... ... ... мен ... ... бөлім:.....................................................................4
3.1Автоматтандыру жүйесінің құрылымдық сұлбасы.....................4
3.2 Автоматтандыру есебінің реті мен алгоритмі...............................5
3.3 Орындаушы және мән ... ... ... Микропроцессорлық басқару элементін тандау.....................10
+ Электронды схема..........................................................12
* Қорытынды......................................................................13
* Қолданған әдебиеттер тізімі.................................................................14
Кіріспе
Бұл есептің сызбалық жұмыстың мақсаты микроконтроллердің элементтерінде АРЖ-ны жобалау. Микроконтроллер ... ... ... ... ең ... ... ... табылады. Қазіргі заманғы микроконтроллерлер ақпаратты жинаумен әрі өңдеумен айналысып, басқарушы сигналдар өндіреді. Оның ... ... - ... ... ... оңай ... және аз ... Жобада қолданылатын датчиктер, қоректендіру көздері мен релелер көрсеткіштер бойынша микроконтроллерді таңдаймыз.
Бізде микроконтроллер ... ... ... PIC контроллерлері таңдалды. Микроконтроллерлерді қолданатын жобалау есептерде ең алдымен бақылауыштың аяқшалардың міндетін білу керек. Жобада ... ... ... ... мен ... көрсеткіштер бойынша микроконтроллерді таңдаймыз. Осы біздің есептік- ... ... ... ... ... ...
2. Жұмыстың тапсырмасы мен мақсаты:
Тапсырма:Шырынсыққыш механизмін жасау.
Мақсаты:Шырынсыққыш механизмін жасау үшін керекті датчиктер, ... ... Осы ... ... бойынша PIC-контроллер таңдау.
* Негізгі бөлім:
Автоматтандыру жүйесінің құрылымдық сұлбасы.
P
I
C
1
6
F
6
2
8
Л1
Пуск
Stop
Л2
Реле
ОМ1
Д1
Д2
Реле
ОМ2
Реле
ОМ3
ОМ4
Реле
Қорек көзі
Автоматтандыру есебінің реті мен ... Пуск ... ... ... (Л1) ... және жүйе іске ... Д1-ден сигнал келгенде ОМ1 меттал терка(айналдырғыш)4минутқа іске қосылады.
* 4 минуттан кейін жеміс үгінділері фильтрге түсіп, ОМ3 ... ... ... ... және ОМ4 ... сығу ... 3 минутқа іске қосылып, шырын стаканға құйылады(Д2 мөлшердатчигі өлшейді).
* ... ... 500 мл асса ОМ4 ... және Л2 ... 3 мин соң ОМ2 ... ... ... қалдық бакка түседі.
* Стоп батырмасы басылғанда процесс кез-келген мезгілде өшеді.
Орындаушы және мән ... ... ... ... , ... , ... элементтері:
* ОМ1,ОМ2,ОМ3,ОМ4 орындаушы механизмдері
* Л1,Л2 лампалар
Реле
Кіріс элементтері:
Сезгішдатчигі
Техникалық сипаттамалары
Ядролық қысым деңгейі
105+-5(dB)
Тұтынуы
0-10В немесе 4-20мА
Сезгіштігі
-73+-5(dB)
Номиналды жиілігі
40/48/58+-1
Бұрыш
110*60
температура диапазоны
-40-тан +85 градус ... ... ... ... батырмалары
Техникалық сипаттамалары
Ток,А
0.05
Кернеу, В
12

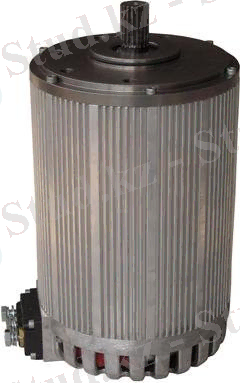

Айналдырғыш двигательSME
Техникалық сипаттамалары
Қоректену кернеуі
220 В
Қуаты
0,75 КВт
Бір минут ішіндегі айналымы

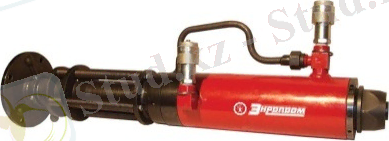

120 ... ... ... ... В
Сығу ортасы
Қатты және аралас орталарда
Қуаты
1,16 кВт
Температура
-50-55 [0]С дейін
Қоректендіру көзі - KAB - ... ... В ... кернеу
5 В
Қуаты
18 Ватт
Шығыс саны
1
G3NA реле
Шығыс кернеу 5 - 220 V ... ... ... ... және ... ... ... Microchip компаниясының PIC16F628 микроконтроллері таңдалған, өйткені бұл микроконтроллердің негізгі сипаттамалары (төменде көрсетілгендей) бізге қажетті элементтерді береді: таймер, ... ... ... АЦТ ... және бір ... ... ... біздің механизмге сәйкес келеді және 10 аяқшасы бар,соның ішінде 1 каналы ... ... ... негізгі көрсеткіштер негізінде программа және мәліметтер жады көлемі, шығыстар саны алынды.
Төменде Микропроцессорлық элемент PIC16F628 негізгі сипаттамалары ... ... - ... ... ... ... жады ... сөздер)

EEPROM мәліметтер жады (байт)
128
Үзулер
13
Енгізу-шығару порттары
А, В, С порттары
Таймерлер
3
Модуль захват/сравнение/ШИМ
2
Тізбекті интерфейс модульдері
MSSP, USART
10-разрядты АЦТ ... ... ... ... ... жүктемелік қабілеті
20 мА
Енгізу-шығару порттарының жалпы жүктемелік қабілеті
25мА
Микропроцессорлық басқару элементін тандау
Бұл ... ... ... ... ... элементі қолданған. Ол автоматтандырудың мұндай жобасына сәйкес ... ... ... да ... ... ... 16 ... бар.
МБ-ның құрылымдық сұлбасы
3.5 Электрлік схема
4.Қорытынды
Берілген жұмыста автоматтандырылған басқару жүйесінің PIC16F628 микроконтроллері негізіндегі электрлік сұлбасы жиналды. ... мен ... сай ... таңдалып, таңдау дәлелденді. Техникалық құжатнамамен жұмыс істеу, одан қажетті ақпарат алу әдеттері алынды. Электрлік сұлба ... ... ... ... ... ... 8-разрядные FLASH CMOS микроконтроллеры Microchip Technology Incorporated, техническая документация.
* Катцен, Сид. PIC-микроконтроллеры. Все, что вам необходимо знать / С.Катцен; ... ... А.В. - М.: ... - ХХІ, 2008. - 656 ... ... ... http://www.reltehnika.ru/usil_tr_3.html
* Бессонов Л.А., Теоретические основы электротехники. Электрические цепи. Учебник. - 10-е изд. - М.: ... 2002. - 638 ... ... В.И., ... Н.С., ... учеб.пособие. - 5-е изд., перераб. И доп. - ... ... 2005. - 704с. - ... ...
