Электр жабдықтары

1.1 Кіріспе. Әңгіме, тәжірибенің мақсаттары мен міндеттері
1.2 Кәсіпорынга рәсімдеу. Бөлімшелерге бөлу
Бақылау және күштік кабельді ашу және көрсету.
1.3 Кәсіпорын мен жұмыс орнының қауіпсіздік техникасы және өрт қауіпсіздігімен таныстыру.
Нұсқаумен танысу, кабельдері, арқансымдарды тазалауды, кесуді көрсетіп түсіндіру
Желілік кабельдерді және сымдарды жалғау
1.4 Жылжымалы құрамның жабдығын жөндеу және техникалық қызмет көрсету.
Электр жабдықтарында жеолендіруді монтаждау
Электр сымдары жолына арналған монтаждар
Қорғаныс сұлбалары мен металды қолдан төсеу
1.5 Трамвай немеес траллейбус вагондарының жабдығын жөндейтін және қызмет көрсететін слесарь бригада . сымдағы білім алушылардың жұмысы
Қалқанмен басқарылмаларды және кабель кірмелерімен олардың жиынтығын монтаждау
Сақтандырғыш, айырғыш және батырма басқарылмалары
А Күнделікті қызмет көрсету (КҚ) өндірісінде
Санитарлық және тех.қауіпсіздігімен танысу
Б 1. техникалық кызмет көрсету (ТҚ.1) өндірісінде
Трансформаторларды құрастыру
Трансформатор бөлшектеріне профилактикалық жөндеу жүргізу
В 2. техникалық қызмет көрсету (ТҚ.2) өндірісінде
Ажыратқыштар 10кВ кернеуге қосу
Г Дайындау техиналық жұмысы
Монтаждарды ауыстыру және жоғарылату
1.6 ЖҚ .ның жабдығы, жөндеу және техникалық қызмет көрсету бойынша бригададағы білім алушылардың өзіндік жұмысы (тәжірибе жинау)
Электр жабдығын пайдалану ережелерін бұзу есебінің ж/е зерттеудің тәртібі.
Мен 14 қазан мен 16 қараша аралығында «Оқу - өндірістік» тәжірибесінен өттім. Бұл «Оқу - өндірістік» тәжірибесінде жалпы өндірістік механизмдердiң электржабдығын: пісіру қондырғыларын, көтеру-көлiктiк қондырғыларды. лифттердi, үздiксiз көлiк ме¬ханизмдерiн. металл кесетін станоктарды, компрессорларды, желдеткiштердi, сорғылық қондырғыларды; жарылысқа қауіпті және өртке қауіпті жайлардың элек-тржабдығын; электрлiк жарықтандыруды оқыдым және өндірте тәжірибе жүзінде жұмыс орындадым.
Өндірістік орындарды электрмен жабдықтау жүйесіндегі техника-экономикалық есептеу. Электр жүктемелердің картограммасын құру және олардың центрін анықтау.
Электр жүктемені мен тұтынушының сенімділік категориясын анықтағаннан кейін мүмкін болатын КЖ немесе ӘЖ-мен қоректендіруді, кернеу мәнін есептейді. Бұны техника-экономикалық көрсеткіштерді салыстыру нәтижесінде білуге болады. Көбінесе капиталдық, жылдық эксплуатация шығындары, түсті металға кететін қаражаттарының мәні бар 2-3 вариантты қарастырады.
Техника-экономикалық есептеулер (ТЭЕ) мыналар үшін жасалады: 1) цехтер мен өндіріс орнын электрмен жабдықтаудың тиімді сұлбасын таңдау; 2) БТҚС-ның трансформаторының қуатын, жұмыс режимін, экономикалық дәлелденген санын таңдау; 3) өндіріс орнының ішкі және сыртқы электрмен жабдықтау жүйесінің рационалды кернеулерін анықтау; 4) экономикалық жақтан тиімді компенсациялық қондырғыларды қолдану және олардың орындарын анықтау; 5) электр аппаратарын, оқшаулағышты таңдау; 6) техникалық және экономикалық факторларды ескере отырып шиналарды, кабельдердің қимасын, тамыршаларын (жилы) таңдау; 7) өзіндік электр станция мен генераторлық қондырғылардың қуаттарын таңдау; 8) энергошаруашылықтың коммуникацияларын еске ала отырып, электр торап пен трассаны салу әдістерін қарастыру.
Техника-экономикалық есептеудің негізгі мақсаты – сұлбаның оптималды вариантын, тораптың параметрлері мен элементтерін анықтау. Оптималдылықтың критериі жылдық шығындар деңгейі болып табылады (Ш).
Өндірісті электрмен жабдықтау жүйесінде ТЭЕ-ның варианттарды салыстыру шарты орындалу керек:
- техникалық, оптималды жұмыс режиміндегі, оптималды параметрлердегі орынбасу варианттарының қарастырылуы;
- экономикалық, техниканың даму деңгейін, бірдей экономикалық көрсеткіштерді ескере отырып бір баға деңгейінде берілген варианттарды қарастыру;
Техникалық және экономикалық көрсеткіштерді жан-жақты анализ жүргізу нәтижесінде тиімді вариантты таңдайды. Техникалық көрсеткіштерге сенімділік, эксплуатациялық қолайлылық, құрылыстың капиталды жөндеу жұмыстарының көлемі, автоматизация деңгейі және т.б. жатады. Ал
Әдебиеттер мен оқу құралдары.

Негізгі
1 Мусаэлян Э.С электр станциялар мен қосалқы станциялардың электр жабдығын баптау және сынау, М «Энергоатомбаспа» 1986ж

Қосымша
1 Электржабдығын сынау нормалары М «Атомбаспа» 1978ж
2 Тұтынушылар электрқондырғыларын техникалық пайдалану ережелері М «энергоатомбаспа» 1986ж

        Мен 14 қазан мен 16 қараша аралығында  тәжірибесінен өттім. Бұл  тәжірибесінде жалпы өндірістік механизмдердiң ... ... ... ... ... лифттердi, үздiксiз көлiк ме - ханизмдерiн. металл кесетін станоктарды, компрессорларды, желдеткiштердi, сорғылық  қондырғыларды; жарылысқа қауіпті және өртке қауіпті ... элек - ... ... ... ... және ... тәжірибе жүзінде жұмыс орындадым.
Өндірістік орындарды электрмен жабдықтау жүйесіндегі техника-экономикалық есептеу. Электр жүктемелердің картограммасын құру және олардың центрін анықтау.
Электр ... мен ... ... ... ... ... мүмкін болатын КЖ немесе ӘЖ-мен қоректендіруді, кернеу мәнін есептейді. Бұны техника-экономикалық көрсеткіштерді салыстыру нәтижесінде білуге болады. Көбінесе капиталдық, жылдық эксплуатация ... ... ... ... ... мәні бар 2-3 вариантты қарастырады.
Техника-экономикалық есептеулер (ТЭЕ) мыналар үшін жасалады: 1) цехтер мен өндіріс орнын электрмен жабдықтаудың тиімді сұлбасын ... 2) ... ... ... ... ... экономикалық дәлелденген санын таңдау; 3) өндіріс орнының ішкі және сыртқы электрмен жабдықтау жүйесінің рационалды кернеулерін ... 4) ... ... ... компенсациялық қондырғыларды қолдану және олардың орындарын анықтау; 5) электр аппаратарын, оқшаулағышты таңдау; 6) техникалық және экономикалық факторларды ескере ... ... ... қимасын, тамыршаларын (жилы) таңдау; 7) өзіндік электр станция мен генераторлық қондырғылардың қуаттарын ... 8) ... ... еске ала ... ... ... пен ... салу әдістерін қарастыру.
Техника-экономикалық есептеудің негізгі мақсаты - сұлбаның оптималды вариантын, тораптың параметрлері мен элементтерін анықтау. Оптималдылықтың критериі жылдық ... ... ... табылады (Ш).
Өндірісті электрмен жабдықтау жүйесінде ТЭЕ-ның варианттарды ... ... ... ... ... ... ... режиміндегі, оптималды параметрлердегі орынбасу варианттарының қарастырылуы;
* экономикалық, техниканың даму деңгейін, бірдей экономикалық ... ... ... бір баға ... ... ... ... және экономикалық көрсеткіштерді жан-жақты анализ жүргізу нәтижесінде ... ... ... ... ... сенімділік, эксплуатациялық қолайлылық, құрылыстың капиталды жөндеу жұмыстарының көлемі, ... ... және т.б. ... Ал ... көрсеткішке капиталдық және жылдық шығындар жатады. ТЭЕ-де негізгі экономикалық бағалау әдісі болып капиталды және келешектегі шығындардың ескеретін ақшаның қайтарылу әдісі ... ... = ... К1 және К2 - 1-ші мен 2-ші ... ... ... мың тг.; Сэ1 және Сэ2 - 1-ші мен 2-ші ... ... ... шығындар, мың тг/жыл; немесе жылдық шығындардың қосынды формасында
З = ЕнК + ... ... - ... ... ... нормативтік коэффициенті, яғни ақшаның қайтуына кететін нормативтік уақытқа Тн кері шама. ... ... кері 1/Ток ... ... экономикалық коэффициент Кс.э деп атайды. Өз кезегінде бұл шама қымбат нұсқасына қарағандағы жылдық жөндеу жұмыстарына кететін қаражаттың бір теңгеге шаққандағы ... ... ... қосымша салымдардың жұмсалу тиімділігі көп болса, соғұрлым Кс.э көп. Әдетте ... ... ... Тн = 7-8 жыл салыстырады.
Қаражаттың қайтарылуының тиімділік уақытын қайтарылудың нормативті Тн ... деп ... Ен = 1/Тн ... ... ... ... ... болып табылады. 1966 ж. бұл коэффициент энергетикадағы есептеулер үшін 0,12 тең деп қабылданды.
Ток = Тн ... ... ... ... ... ... деп санайды, Ток < Тн болған жағдайда капитал салымдарын көп қажет ететін және ... ... ... аз ... тиімді деп саналады. Ток > Тн кезде капитал салымдарын аз қажет ететін және жылдық эксплуатациялық шығындары көп ... ... ... ... ... ... анықталады), бүкіл элементтер мен олардың монтаждық жұмыстарына кететін шығындардан тұрады. Жалпы жағдайда бұл: қорек беретін Кл ... ... ... Кап ... ... ... ... айырғыш, қысқа тұйықтағыш) және Кт күштік трансформаторларды орнату.
Сэ жылдық эксплуатациялық шығындар ... ... ... ... мен Са жылдық амортизациялық салымдардан құралады:
Сэ = Cп+Са.
Шығындар құны:
с - тариф бойынша ... ... ... ... ΔР - желі мен ... қуат ... кВт; Т - ... бір жылдағы жұмыс сағат саны, сағ.
Амортизациялық салымдардың құны:
Са = ЕоКо + ЕтКт + ЕлКл,
Ео, Ет, Ел - ... ... мен ... амортизация салымдары, %. Ко, Кт, Кл - жабдықтар, трансформатор және желілер бағасы.
Көрсетілген әдіс нақты варианттардың ... ... ... ... 1-ші капитал шығындары көп, эксплуатациялық шығындары аз, әлде 2-ші керісінше.
Қаражаттың қайтарылу ... ... ... ... ... түрде көрсетпейді. Бұған қоса капитал мен эксплуатациялық шығындар айырмасы аз болса. Сондықтан бұл ... ... ... ... ... ... ету ... қайта жобалағанда (құрылысы 1 жылға дейін), үш және одан да көп варианттарды қарастырған кезде келтірілген жылдық ... ... ... ... есептейді:
З = ЕнК + Сэ.
Экономикалық салыстырумен қатар варианттардың техникалық және сенімділік анализін ... ... ... ... қамтамасыз ету желісі элементтерінің (1 км желі, трансформатор, ТҚ камерасы және т.б.) ... ... ... ... ... Бұл ... қосалқы станцияның құрылысына да қатысты.
Егер де қарастырылып отырған варианттардың бағалары тең немесе жуық болса (10%-ға дейін) онда варианттың ... ... ... мән ... ... ... ... етудің жоғарғы сенімділігі, жөндеу жұмыстары мен эксплуатацияға қажетті шарттардың жақсы болуы, технологияның өзгеруі мен құрылыстың реттілігінен негізгі ... СЭС ... ... ... ... кернеуінің жоғары болуы; СЭС-ті қайта салусыз дамуға деген икемділік; кернеу сапасының жоғары болуы (МЕСТ бойынша); қондырғылар санының аз болуы мен ... ... ... ... ... әр ... болса, және электрмен жабдықтаудың сапасы бірдей болмаса, онда тұтынушыларды ... ... ... ... үзілісінен шығатын шығындар Уп мен электр энергия сапасының төмендеуінен болатын шығындарды Ук ... ... ... ... жөн.
З = ЕнК + Сэ + Уп +Ук
Қосалқы станция (БТҚС, БТП, ТҚС) өндірістік орындарды электрмен жабдықтаудың негізгі құраушысы ... ... ... ... кәсіпорының территориясына қосалқы станцияны оптималды орналастыру - электрмен жабдықтаудың рационалды жүйесінің бас мәселесі. Әр түрлі ... ... ... ... жобалау бас жоба арқылы іске асырылады. Мұнда өнідірістік цехтар, ... және ... ... ... ... мақсаттарының бірі өндірістік кәсіпорынның территориясын электрмен жабдықтаудың рационалды жүйелерінің құру ... ГПП, ГРП және ТП ... ... ... және ... энергиясының үнемделуі. Электрмен қамтамасыз ету жүйені жобалау ГПП, ГРП және ТП тұрған жерін ... ... ... бас жоспарына жүктемелердің картограммасы енгізіледі.

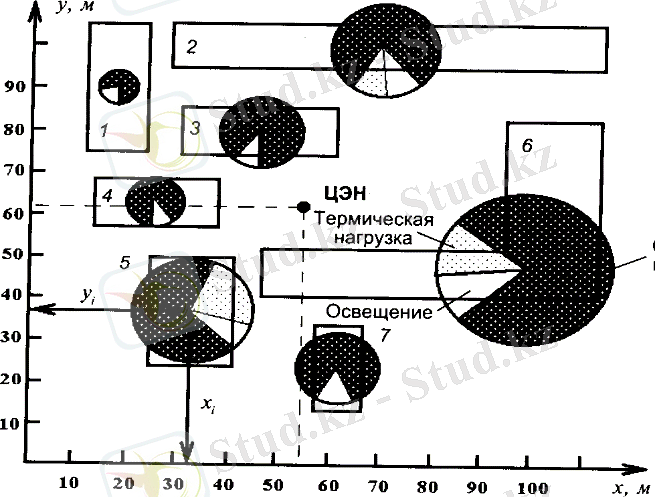

Кәсіпорын жүктемелер картограммасы : бас жоспармен орналасқан шеңберлер ... және сол ... ... ... ... есептелген цехтың жүктемесіне тең. Әр цех үшін жеке шеңбер жасалады,оның ортасы цехтың жүктемесінің ортасымен (центр) сәйкес келеді. ... ... ... немесе кәсіпорынның электр энергиясын тұтынуы цехтың символды орталығы болып табылады. ГПП, РП, ТП ... ... ... орналастыру керек. Бұл жағдайда жоғарғы кернеуді электр энергиясы центріне жақындатуға және біршама қашықтықты азайтуға, кәсіпорынның жоғары кернеуі бар ... ... де, оған қоса ... төменгі кернеуі бар электр желілерін де, өткізгіш материалдар шығынын да және электр ... ... ... болады.
Жүктеме картограммасы кәсіпорынның территориясындағы жүктеменің бөлінуін нақты көрсетеді. Шеңберлер аудандары алынған масштабта цех есептелген жүктемесіне тең:
,
мұндағы - ... ... ... электр энергия қабылдағыштарының жоспарының орналасуына және өндірістік кәсіпорынның барлық бас жоспарына ... ... Егер ... ... ... кәсіпорынның бас жоспарында тұрғызылса, онда ЭП орнына цехтарды алады. 48-суретте өндірістік кәсіпорынның активті жүктемесінің картограммасы келтірілген.
Әр шеңбер сеторларға ... күш ... ... ... және ... ... және ... беретін жүктемелерге, ол жүктеменің мәні және құрылымы туралы мәлімет ... ... ... картограмманы енгізгенде активті және реактивті жүктемелерді жеке енгізу керек. Активті және ... ... әр ... ... ... мен кәсіпорындардың ЦЭН анықтау барлық жүктемелерін (цех, кәсіпорын) немесе активті және реактивті ... ... ... ... ... ... ;
; ; ; ,
мұндағы - және осіндегі і-дің ... ... ...

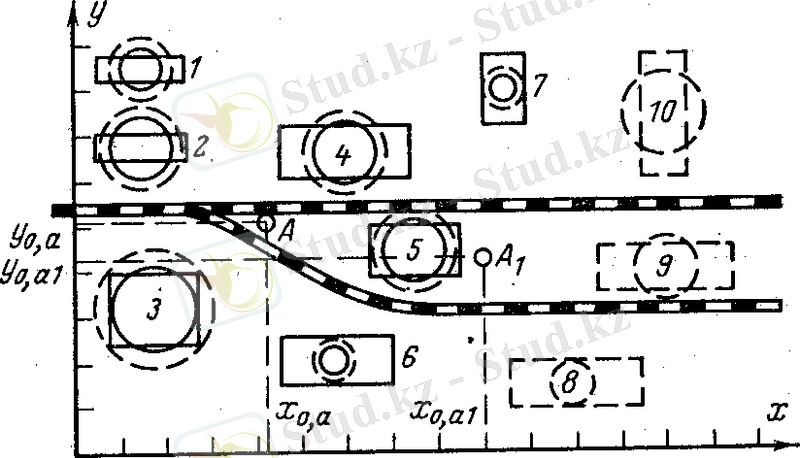

Кординаталар осі картограммаға еркін енгізіледі. Бұдан ЦЭН салыстырмалы өз орнын өзгертпейді. 49-суреттегідей А- ... ЦЭН ... ... ... А1 - нүктесінде ЦЭН өнеркәсіптің кеңейтілгені есептелінеді. Келешекте кеңеюі ескерілген және электр жүктемесі картограммасына енгізілген цехтар ... ... осін кез ... жерге орналастыруға болады, бірақ оның цех қабырғаларымен сәйкес болғаны жөн. Кәсіпорынның негізгі жобасында ординат осі - цехтың ... сол ... Цех пен ЦЭН ... картограммалық жүктемесі бар кәсіпорынның бас жоспары.
ЦЭН ... ... ... ... ол периодты жылжиды. Ол былай түсіндіріледі: тұтынылатын қуатының бөлек ЭП, цех ... ... ... ... өзгеруі; кәсіпорын алмастыруының өзгеруі; кәсіпорынның дамуы. Сондықтан ЦЭН цехы туралы емес (кәсіпорын) кейбір бас жоспардағы тұрақты ... ... ЦЭН ... ... ... айту ... көзін ЦЭН-де орналастыру кезінде, жүйені электрмен қамтамасыз ету шығыны ең аз болады, ондағы қабылдау жүктемесі центрге қарағанда симметрилы ... ... ... ... ... шығыны бойынша қолайлы.
Жарылыс өрт қауіпті өндірістерге арналған
өнеркәсіптік қауіпсіздіктің жалпы ... ... ... жобалау, құрылысы, пайдалану, кеңейту, қайта салу, техникалық ... ... ... және ... кезінде:
мұнай және газ өңдеу, улы және тотықтандыратын заттардың айналымы мен сақтауға байланысты, сондай-ақ бу, газ және шаң ауалық ... өрт ... ... пайда болдыруға қабілетті химиялық және мұнай химиялық өнеркәсіптер мен басқа өндірістерде;
мұнай өнімімен қамтамасыз етуде;
жарылыс қауіпті заттарды, сутегі, аммиак, сұйытылған ... ... мен ... ... сұйықтарды қоса алу, сақтау (құю - қотару) және пайдалануда;
осы объектілердің ... ... ... ... ... қызмет көрсету және жөндеу кезінде;
қауіпті өндірістік объектілерде ғимараттар мен құрылыстарды жобалау, пайдалану, ... және ... ... ... объектілерде өнеркәсіптік қауіпсіздік сараптамасын жүргізу кезінде пайдалануға арналған.
Технологиялық жүйеге кіретін технологиялық блоктардың барынша аз жарылыс қауіптілік деңгейі технологиялық регламентті өңдеумен, ... ... жеке ... ... бөлумен, оның аппаратуралық безендірілуімен, ажырату құрылғыларының түрін таңдаумен және оларды орнату орындарымен, негізді технологиялық мақсатқа лайықтылық кезінде бақылау, ... және ... ... қорғаныс құралдарымен қамтамасыз етіледі.
Жобалық ұйыммен әрбір технологиялық блоктың энергетикалық ... ... ... және ... есебі бойынша оның жарылыс қауіптілігі (1-қосымша) анықталады, шаралар мен ... ... ... ... мен сенімділігінің тиімділігіне, олардың осы блоктың және ... ... ... ... ... қамтамасыз ету қабілетіне негіздеме беріледі.
Есеппен анықталатын блоктардың жарылыс қауіптілік санаттары егер технологиялық блокта айналыстағы заттар (шикізат, жартылай өнім, дайын өнім) ... І ... ІІ ... жататын болса немесе өткір бағытты әрекет механизміне ие ... ... ... деп ... ... ... заттар болғанда немесе олардың пайда болу мүмкіндігі кезінде ұйымда персоналды бұл заттардың жарылысы, өрт немесе ... ... ... ... ... өңделеді.
Жарылыс өрт қауіпті технологиялық процесстерді жүргізу өнім өндірісіне арналған ... ... ... ... ... жүйеге, аппаратуралық безендіруге, бақылау, байланыс, хабарлау және аварияға қарсы автоматты қорғаныс (бұдан әрі - АҚАҚ) жүйелеріне ... ... ... ... ... ... ... жобалауға мамандандырылған ұйыммен келісілген жобалық және техникалық құжаттамаға өзгеріс енгізгеннен кейін, жобалық құжаттама бойынша өнеркәсіптік ... ... оң ... ... ... ... ... Енгізілген өзгерістер технологиялық жүйенің жалпы барлық жұмыс қабілеті мен қауіпсіздігіне теріс әсер ... ... ... ... әрі - ЖЗ) сұйық немесе қатты фазада алумен, қайта өңдеумен және пайдаланумен байланысты өндірістер мен жекелеген технологиялық процесстер үшін, жарылыстан ... және ... ... алу ... ... ... құжаттама бойынша өңделеді.
Құрамында жарылыс қауіпті технологиялық блогы бар өндірістерде жаңа технологиялық ... ... ... сатыларды өңдеу, қайтадан өңделетін жабдықтың бастапқы үлгілерін сынау, автоматтандырудың тәжірибелі құралдары мен жүйесін байқау бойынша тәжірибе ... ... ... ... ... 2002 жылғы 3 сәуірдегі Заңымен ресімделеді.
Өндірістің технологиялық және басқа спецификалық ерекшеліктерін есепке алумен әрбір ... өрт ... ... үшін ... ... мен ... ... бойынша персоналдың әрекеті қарастырылатын, ал олар пайда болған жағдайда оның ... ... ... ... мен шектеу, бұл ретте пайдаланылатын теникалық құралдар мен ... ... ... ... жоспары өңделеді.
Технологиялық процесстердің
жарылыс қауіпсіздігін қамтамасыз етуге қойылатын талаптар
Әрбір технологиялық жүйе үшін ... ... ... ... ... ... шаралар қарастырылады, оған:
технологиялық жабдық ішіндегі жарылыстар мен өрттердің алдын алу;
технологиялық жабдықты бұзылудан сақтауды қорғау және одан авариялық ... жою ... ... жанатын заттардың лақтырылуын барынша шектеу;
өндірістік ғимараттар, құрылыстар мен сыртқы қондырғылар көлемінде жарылыстар мен өрттің пайда болуын болдырмау;
өндірістік ғимараттар, ... мен ... ... ... жарылыстар мен өрт салдарының ауырлығын төмендету кіреді.
Технологиялық процесстер олардың өлшемдерінің регламенттелген мәндерінде ... ... болу ... ... ... ... ... қауіптілігін анықтайтын өлшемдердің регламенттелген мәндері, олардың өзгеруінің ... ... ... ... ... ... мен ... аппараттардың құрылымы, айналымдағы заттардың фазалық жағдайы, гидродинамикалық режимдер және басқа) өлшемдердің сыни мәндері туралы деректер немесе ... ... ... үшін олардың жиынтығы негізінде процессті өңдеушімен белгіленеді.
Әрбір технологиялық процесс үшін өлшемдердің сыни мәндерінің жиынтығы анықталады. Өлшемдердің өзгеруінің қол ... ... ... ... ... есепке алумен белгіленеді. Басқару және АҚАҚ жүйелерінің техникалық сипаттамалары талап етілетін диапазонда процесс өлшемдері мәнінің өзгеру жылдамдығына ... ... ... нақтылық сыныбы, өлшеу жүйелерінің инерциялығы, өлшеу диапазоны және басқалар).
Параметрлердің белгіленген шектен шығуын болдырмайтын тәсілдер мен құралдар жобалауға, сондай-ақ өндірістің жобалық ... мен ... ... ... ... келтіріледі.
Жекелеген технологиялық процессті немесе оның сатыларын жарылыс өрт қауіпсіз жүргізу шарттары:
жарылыс өрт қауіпті қоспалар мен өнімдердің пайда болуын барынша төмендетін ... ... ... ... ... ... ... рационалды таңдаумен (процессті өңдеушімен белгіленеді);
компоненттерді мөлшерлеудің рационалды ... ... ... ... ... ... ... мүмкіндігін болдырмаумен және жүйеде жарылыс қауіпті шоғырланудың пайда болуымен (жобаны өңдеушімен белгіленеді);
қажеттілігі кезінде процесстің қосымша ... ... ... ... араластырғыштар пайда болуына соқтыратын немесе жарылыс қауіпті қоспаның пайда болуына кедергі келтіретін физика-химиялық ... ... ... оны ... ... технологиялық ортаға енумен (жобаны өңдеушімен белгіленеді);
процесстің гидродинамикалық сипатын (ортаны ауыстыру тәсілдері мен режимі және компоненттерді, ағын мен лек ... ... және жылу ... ... (жылу ағыны, жылу беру коэффициенті, жылу алмасу беті және басқа), сондай-ақ аппараттардың геометриялық өлшемдері және ... ... ... ... ... таңдаумен;
фазалық қалыпта жарылыс қауіпті қоспаның пайда болуын ... ... ... ... ... ... жарылыс қауіптілігін төмендететін (жобаны өңдеушімен белгіленеді) технологиялық орта жағдайы өлшемдерінің мәнін (құрамы, қысымы, температура) таңдаумен;
сенімді энергиямен қамтамасыз етумен (жобаны өңдеушімен ... ... ... ... ... өрт қауіпсіздігінің оңтайлы шарттары:
технологиялық жүйені жобалау сатысында анықталатын оған кіретін технологиялық ... ... ... ... энергетикалық потенциалдармен (Qв) рационалды таңдаумен;
жаралыс қауіптілік деңгейін төмендетуге мүмкіндік беретін жекелеген технологиялық операцияларды процесстерге немесе сатыларға бөлумен (бірнеше саты ... ... ... ... және май ... бөлу және тағы басқалар) немесе бірнеше операцияны бір технологиялық ... ... ... реакциялықпен, реакциялық май алмасумен және тағы басқа);
технологиялық жүйеге қосымша процессті енгізумен немесе келесі операцияларда (жарылыс өрт қауіпті қоспа пайда болдыруға ... ... ... ... ... ... ... келесі сатыларда арттыру және т.б.) жарылыс өрт қауіпті ортаның ... ... ... ... ... ... ... кезеңді әрекеттің жекелеген аппараттары кіретін үздіксіз әрекеттегі технологиялық жүйелер үшін кезеңді әрекет ететін аппараттарды үздіксіз технологиялық ... ... ... ... ... ... сондай-ақ оларда ажыратудан кейін жүргізілген операцияларды жарылыс қауіпсіз жүргізуді қамтамасыз ететін шаралар қарастырылады.
Технологиялық процессті жүргізудің регламенттелген режимінен ауытқыған кезде жарылыс өрт ... ... ... ... ... ... ... құбыр өткізгіштер, аппараттар, технологиялық желілер және тағы басқа) желдету қарастырылады, не оларға инертті газдарды, ... ... беру ... ... басқа да жарылыс қауіпті қоспалардың пайда болуын немесе пайда болу көзі болған кезде олардың ... ... ... техникалық құралдармен жабдықталады. Инертті газдар мен салқындатқыш қоспаларды беру жүйелерімен басқару технологиялық процессті жүргізу ерекшелігіне байланысты қашықтан (қолмен ... ... ... ... ... ... ... І және ІІ санатты ... ... бар ... үшін ... ортаны беруді автоматты басқару қарастырылады; ІІІ санатты технологиялық блокты өндірістер үшін ... ... ... ... ал Qв 10 ... орын ... қолмен басқаруға рұқсат беріледі.
Технологиялық жүйенің жарылыс қауіпсіздігін қамтамасыз ету үшін жабдықты (аппараттарды, құбыр өткізгіш ... және т.б.) іске қосу ... ... ... ... ... қауіпті қоспаның пайда болуын болдырмайтын арнайы шаралар (сонымен қатар ... ... ... көзделеді.
Жобалық құжаттамада технологиялық процесстің ерекшеліктерін есепке алумен жабдықты іске қосу ... мен ... оны ... ... ... ... ... газбен үрлеу тәсілдері өңделеді және регламенттеледі.
Үрлеудің тиімділігін бақылау автоматты режимде немесе сынаманы кезеңді алу әдісімен үрлеу процесін жүргізудің ... ... ... ... ағатын газдарда оттектің және (немесе) жанатын газдардың болуымен жүзеге асырылады.
Әрбір технологиялық блок үшін инертті газ мөлшері және оны ... ... ... жүйе ... ерекшеліктерін есепке алумен, артудың бір уақыттылығымен таңдалады және жобамен анықталады. ... орта ... ... ... ... қауіпсіздігін қамтамасыз ету шартынан туындай анықталады.
Технологиялық жүйелер көрсеткіштерді және олардың мәндерінің авария алды (қажеттілігіне қарай - ескерту) дабылын тіркеумен ... ... ... процесстің өлшемдерді бақылау құралдарымен, автоматты реттеу құралдарымен және аварияға қарсы қорғаныспен жарақталады.
Автоматтандыру жүйесі мен құралдарына ... ... осы ... 5 - ... ... осы ... басқа өлшемдерді автоматты бақылау және берілген диапазонда реттеу мүмкін болмаған жағдайда, процесстің жарылыс қауіпсіздігін ... ... ... мен құралдар әрбір нақты жағдай үшін процессті жүргізу шарттарын есепке алумен анықталады.
Жарылыс қауіпті технологиялық процесстер үшін жұмыстың барлық режимінде ... ... ... ... шекті рұқсат берілген өлшемдері мәндерінің ауытқуы кезінде авариялық жағдайдың туындауын ескертетін және қауіпсіз ... ... ... ... ... ... қауіпсіз жағдайға ауыстыруды қамтамасыз ететін аварияға қарсы автоматты қорғаныс жүйелері қарастырылады.
Аварияға қарсы автоматты қорғаныс жүйелері технологиялық процессті ... ... ... ... Оның іске ... үшін ... қалыптастыру айналымдағы заттардың қасиеттерімен және процесс сипаттамасымен анықталатын өлшемдердің регламенттелген барынша шекті рұқсат берілген мәндерінде базалануы тиіс.
Құрамында жарылыс қауіптіліктің І және ІІ ... ... ... бар кезеңді процесстермен технологиялық объектілер бақылау, басқару және регламенттелген жұмыс тәртібінде іске қосу мен шығарудың және тоқтаудың аварияға ... ... ... ... ... оған ... блоктардың жарылыс қауіпсіздік санатын есепке алумен, технологиялық процесстің ... ... ... ... ... рационалды схемасын таңдаумен, электрмен қоректену көздерінің санымен ... және ... ... ... ... етіледі, мүмкіндікті болдырмайды:
жүйенің герметикалығының бұзылуы (жылжымалы қосылыстар тығыздауларының герметизациясын жою, ... ... ... бұзылуы және т.б.);
жүйеде жарылыс қауіпті ортаның пайда болуы (өнімдердің реакционды аймақта болу ... ... ... оған ... ... ... бұзылуымен, басқарылмайтын процесстердің дамуымен және т.б.).
Технологиялық процесстің энергиялық тұрақтылықтығын сипаттайтын өлшемдер, осы тұрақтылықты қамтамасыз ететін құралдар мен әдістер ... ... ... ... және ... процесстер өлшемдердің критикалық мәндерінде, сонымен қатар жарылыс аумағында жүргізілмейді. Процессті критикалық мән ... ... ... ... ... қажеттілігі жағдайында жабдықтың ішінде жарылыс бастауы көздерінің туындауының алдын алатын немесе болдырмайтын (механикалық және электр ... ... ... мен ... және ... ... айналатын өнімдер үшін барынша аз энергиядан немесе жану температурасынан асатын энергиясы немесе ... бар ... мен ... қарастырылады.
Бұл жану көздерінің пайда болуын болдырмайтын әдістер мен құралдарды таңдау, ... ... ... ... қауіптілік санатын, технологиялық процесс және осы Талап ... ... ... ... қауіпті көздерін болдырмау мүмкін емес жарылыс қауіпті орталы технологиялық жүйелер жарылысты ескерту және жабдық пен құбыр өткізгішті ... ... ... ... сақтандыру құрылғыларымен, жарылғыш клапандармен, инертті газбен салқындатқыш жүйелерімен, жалынды ... ... және ... ... ... (газ ... ... қатты) айналатын, ауамен жарылыс қауіпті қоспалар туғызуға қабілетті технологиялық жүйелер герметикалы және ... ... ... ... ... осы ... қауіпті қойылуының пайда болуын болдырмайды. Герметизацияға қойылатын талаптар қауіптілік факторын есепке алумен осы ... 3 - ... ... жарылыстар мен өрттердің алдын алу бойынша шаралар процесстің жұмыс өлшемдері кезінде айналатын заттардың жарылыс өрт ... ... ... алумен өңделеді.
Жарылыстар мен өрттердің алдын алу бойынша ... ... ... ... мен ... ... өрт қауіпсіздік талаптары ескеріледі.
Қатты шаңданатын және дисперсті заттарды пайдаланумен байланысты сатылардағы технологиялық жүйелер үшін жанатын шаңның үй-жай (жұмыс аумағы), сыртқы ... ... ... және оның ... мен құрылыс құрылымдарында жинақталуын барынша азайтатын шаралар мен құралдар, шаң жинау ... оның ... мен ... ... бақылау қарастырылады.
Қатты дисперсті жанатын заттар аппаратураға жүктеледі және ерітінді, ... ... ... ... қайта өңделеді.
Әрбір технологиялық блок үшін оның энергетикалық потенциалын есепке алумен жобалық ... ... ... ... ... ... немесе оның санын барынша азайтуға, жарылысты ескертуге және өндіріс персоналының жарақаттануын ... ... ... ... және ... ... ... мен құралдардың жеткіліктілігі әрбір нақты жағдайда негізделеді.
Құрамында жарылыс қауіптіліктің І және ІІ ... ... ... бар ... ... арнайы шаралар өңделеді:
технологиялық жабдықты арнайы жарылыстан қорғалған конструкцияларда орналастыру;
өндірісті процессті автоматты басқаруды және өндірісті арнайы бағдарлама бойынша авариясыз ... ... ... ... ... ... ... операциясын орындау уақыты мен кезектілігін анықтайтын, сондай-ақ прцессті жүргізу, іске қосу және ... ... және ... шаралар кезінде өндірістік персоналдың қате әрекеті мүмкіндігін болдырмау басқарудың автоматтандырылған ... және ... ... пайдаланумен аварияға қарсы қорғаныспен жарақтау.
Құрамында жарылыс қауіптіліктің ІІІ санатты технологиялық блогы бар өндірістер автоматты (есептеу техникасын ... ... ... реттеу жүйесімен, мәні процесстің жарылыс қауіптілігін анықтайтын өлшемдерді бақылау құралдарымен, технологиялық өлшемдерді регламентелген мәндерге немесе процесстің тоқтауына ... ... ... ... ... ... ететін жүйелермен жарақталады.
Жабдықты орналастыру
Технологиялық жабдықты, құбыр өткізгішті арматураны және тағы басқаларды өндірістік ғимараттар мен ашық алаңдарда орналастыру ... ... ... мен ... жөндеу жұмыстарын жүргізу мүмкіндігі мен авариялық жағдайдың алдын алу немесе аварияны жайылтпау бойынша ... ... ... ... ... ... пен ... өткізгішті үй-жайда, сыртқы қондырғыларда, сондай-ақ құбыр өткізгіштерді ... ... ... ... ... шолу бақылауын жүргізу, қызмет көрсету, жөндеу және ауыстыру бойынша жұмыстарды орындау мүмкіндігін есепке алумен жүзеге асырылады.
Жарылыс өрт қауіпті өндірістердің ... ... ... асты мен ... улы, ... қауіпті өнімдері бар технологиялық құбыр өткізгіштер эстакадасы ... ... ... ... немесе төмен орналасқан жабдыққа жарылыс өрт қауіпті заттардың түсуін ... ... ... шаралар жүзеге асырылған жағдайлардан басқа, ашық сорғылық және компрессорлық қондырғылар үстіне орналастырылмайды.
Қолданыстағы технологиялық жүйеден шығарылған жабдық егер ол ... ... І және ІІ ... ... ... бір ... ... болса жөнделуге жатады, ал қалған басқа жағдайларда ол қолданыстағы жүйеден оқшауландырылады.
Аппараттар мен құбыр өткізгіштерді
таттануға қарсы ... ... ... ... ... ... ... пен жарылыс өрт қауіпті өндірістің құбыр өткізгіштерін пайдалану кезінде пайдаланылатын құрылымдық материалдың ... ... ... ... ... ... қорғау шаралары қарастырылады.
Таттанатын заттармен байланыста болатын технологиялық жабдық пен ... ... ... ... ... ... материалдардан дайындалады.
Жабдықтар мен құбыр өткізгіштерді қорғау үшін негізді жағдайларда таттануға тұрақты металл емес ... ... ... және ... ... ал ... қауіптіліктің ІІІ санатты технологиялық блокты қондырғылары үшін зерттеу нәтижелерімен расталған сәйкес негіздер және қауіпсіздік шарасын өңдеу кезінде металл емес ... ... ... ... ... ... ... және басқа) пайдалануға рұқсат беріледі.
Бұзылмайтын әдістерді пайдаланумен жабдық пен құбыр ... ... ... дәрежесін бақылау тәртібі, бақылау өлшеулерін жүргізу тәсілдері, орындары мен кезеңділігі пайдаланудың нақты шарттарын есепке алумен технологиялық регламентте анықталады.
Сорғылар мен компрессорлар
Жанатын, ... және ... ... ... ... және ... сұйықтарды тасымалдау үшін пайдаланылатын сорғылар мен компрессорлар сенімділігі мен ... ... ... тасымалданатын заттардың критикалық өлшемдерін, физика-химиялық қасиеттерін және технологиялық процесс өлшемдерін есепке алумен таңдалады. Бұл ... ... мен ... саны технологиялық процесстің үзіліссіздігін қамтамасыз ету шартынан анықталады, негізді ... ... ... ... ету ... ... резервтелуі қарастырылады.
Сорғылар мен компрессорлар жүйесінің іске қосылу тәртібі технологиялық қондырғының аварияға қарсы автоматты қорғалу жүйесінің іске қосылу бағдарламасымен ... ... ... ... ... және сору ... өткізгіштерінде орнатылған бекіту арматурасы оған барынша жақындатылған және қызмет көрсету үшін ... ... ... ... ... егер басқа құрылғы болмаса, тасымалданатын заттарды кері жүріспен тасымалдауды болдырмайтын кері клапанды орнату қарастырылады.
Кернеу түскен немесе электр энергиясы қысқа мерзімге ... ... ... ... технологиялық өлшемдерінің шекті мәнге дейін ауытқуына және аварияның дамуына соқтыратын жарылыс өрт ... ... ... ... ... мен ... олардың қайтадан автоматты іске қосылу мүмкіндігін есепке алумен таңдалады және электр қозғалтқыштардың өзінен өзі іске ... ... ... Өзінен өзі іске қосылу жүйесінің іске қосылу уақыты өлшемдердің шекті мәннен шығу уақытынан кем ... өрт ... ... ... ... ... ... талаптарына сәйкестікке қабылдау мен сынаққа тартылады.
Компрессорлық қондырғыларды автоматтандыру, бақылау және бұғаттау жүйесінің ... ... ... көзделген ақаулы жағдайында немесе болмаған кезінде пайдалануға рұқсат берілмейді.
ЖТС ... ... қос ... ал ... ... қосымша төсемді бір маңдайшалы тығыздамасыз сыртқа тебуші сорғылар ... ... ... ... үшін сыртқа тебуші герметикалы (тығыздамасыз) сорғылар пайдаланылады. ... ... қос ... ... сыртқа тебуші сорғыларды пайдалануға рұқсат беріледі. Бекіту сұйығы ретінде жанбайтын және (немесе) сұйықты айдау ортасына бейтарап сұйықтар пайдаланылады. ЖС үшін ... ... ... ... ... ... алынады.
ЖТС мен ЖС айдау үшін негізді жағдайларда берудің аз көлемді жылдамдықтарында, сонымен қатар ... ... ... ... пайдалануға рұқсат беріледі.
Қос маңдайшалы төсемді сыртқа тебуші сорғылар тығыздамалы сұйықтың ағуын бақылау және дабылдама жүйесімен жарақталады. Сорғыларды тоқтату, резервке ... қосу және АҚАҚ ... ... ... бойынша операциялардың кезеңділігін жобаны дайындаушы анықтайды.
Жарылыс қауіптіліктің І және ІІ ... ... ... қондырғыларында маңдайшалы тығыздамалы сыртқа тебуші компрессорлар мен сорғылар ... ... ... ... іске ... және бұл ... ... кезде іске қосылатын АҚАҚ жүйесін бұғаттаумен мойынтіректердің жағдайын дабылдамамен температура бойынша бақылау жүйесімен жарақталады. Сорғыларды тоқтату және резервке қайта қосу ... ... ... ... өңдеуші анықтайды. Компрессорлар мен сорғылардың құрылымы мойынтірек температурасы көрсеткіштерін орнатуды қарастырады.
Діріл деңгейін бақылауға кезеңді бақылау орнатылады.
Құбыр ... мен ... және ... ... ... үшін құбыр өткізгіштер мен арматураны дайындау, монтаждау мен пайдалану тасымалданатын ортаның химиялық қасиеті мен технологиялық параметрлерін, ... ... ... ... есепке алумен жүзеге асырылады.
Жарылыс өрт қауіпті технологиялық жүйелерде иілмелі түтіктерді (резеңке, пластмасса және басқа) жанатын СГ, булы газ жағдайындағы заттарды, ЖТС мен ЖС ... үшін ... ... өткізгіш ретінде пайдалану ұсынылмайды. Қосымша операцияларды (құбыр өткізгіш, сорғы бөліктерін үрлеу, үрлеу газдары мен ... ... ... ... СГ, ЖТС, ЖС және ... ... орындау үшін бекіту арматурасымен және бітеу ернемекпен ... ... ... ... ... арналған арнайы жабдық пен стационарлы желілер (коллекторлар) пайдаланылады, ал қажеттілігі болғанда кері клапан ... ... пен ... ... ... ... ... қосу үшін құбыр өткізгіштердің алынбалы бөліктері пайдаланылады.
Темір жол цистерналарына және басқа да стационарлы емес жабдықтарға құю және қотару операцияларын ... үшін ... ... ... Түтікті таңдау тасымалданатын өнім қасиеті мен процессті жүргізу өлшемдерін есепке алумен жүзеге асырылады, түтіктерді пайдалану мерзімі дайындаушымен ... ... ... ... ... ... ... жарылыс болуы мүмкін жарылыс өрт қауіпті технологиялық жүйелерде детонациялық құбылыстардың алдын алу бойынша және бұл ... ... ... ... ... ... ... шаралар қабылданады.
Құбыр өткізгіштер төсемі коммуникацияның барынша аз созылымдылығын қамтамасыз етеді, ілінуді және тоқырау ... ... ... ... ... ... және басқа кедергілер арқылы құбыр өткізгіштерді төсеу кезінде құбырларға қосымша жүктеме берілу мүмкіндігін болдырмайтын шаралар қабылданады.
Құбыр өткізгіштердің ... ... ... ... ... ... ... тек арматураны орнату немесе құбыр өткізгіштерді аппараттарға қосу орындарында технология шарттар бойынша құбыр ... ... мен ... ... үшін ... ... талап етілетін бөліктерде рұқсат беріледі.
Ернемектік қосылыстар көзбен шола қарауға, қызмет көрсетуге, бөлшектеуге, жөндеуге және ... ... және ашық ... ... ... ... ... қосылыстарын жарылыс өрт қауіпті, улы заттармен, адамдар өтуге арналған орындар үстінде және жұмыс ... ... ... ... ... ... құрылымы пайдалану шарттарын есепке алумен сәйкес норма мен стандарт бойынша қабылданады. Бұл құжаттарда көрсетілмеген заттарды тасымалдауға арналған ... ... ... қосылыстарын таңдау кезінде, ернемек материалы мен тығыздау құрылымы жобалық, құрылымдық немесе ғылыми-зерттеу ұйым ұсынымы бойынша қабылданады.
Жарылыс қауіптіліктің І ... ... ... бар ... қауіпті өнімді технологиялық құбыр өткізгіш үшін тегіс тығыздамалы беті бар ... ... ... ... ... ... ... жағдайларын қоспағанда рұқсат берілмейді.
Тығыздау құрылымы, төсем материалы және ернемектік қосылыстар монтажы технологиялық ... ... ... ... ... ... ... қосылысының қажетті герметикалық деңгейін қамтамасыз етеді.
Жанатын өнімдері бар құбыр ... ... қосу ... ... ... ... арматураны орнату қарастырылады.
Жарылыс қауіптіліктің І санатты технологиялық блогының құбыр өткізгіштерін коллекторға қосу кезінде негізді жағдайларда сенімділікті арттыру үшін ... ... ... ... ... және ... ... ортаның блокаралық құбыр өткізгіштерінде әрбір жеке технологиялық блокты авариялық ажыратуға арналған ... ... ... арматурасы орнатылады. Арматура қызмет көрсету мен жөндеу, оның жағдайына ... шолу ... ... үшін ыңғайлы орындарда орнатылады. Qв 10 бар технологиялық блоктардың ... ... қол ... ... оны әрекетке барынша аз уақытта келтіруді қамтамасыз ету есебімен орнатылады.
Жарылыс қауіптіліктің І санатты ... бар ... ... ... ... және бекіту-реттегіш арматура пайдаланылады.
Жарылыс қауіптіліктің ІІ және ІІІ санатты блогы бар технологиялық ... ... ... ... ... ... әсеріне тұрақты және өнеркәсіп қауіпсіздігі бойынша нормативтік-техникалық құжаттама мен осы Талап талаптарына жауап беретін болат арматура пайдаланылады.
Qв 10 бар ... ... ... негіздеме кезінде (арнайы зерттеу нәтижелері бойынша), пайдалану шартында қауіпсіздіктің қосымша шараларын өңдеуде шойыннан ... ... емес ... ... ... ... шыны және ... жасалған арматураны пайдалануға рұқсат беріледі. Қауіпсіздік шаралары өнеркәсіп ... ... ... нормативтік-техникалық құжаттама талаптарына сәйкес өңделеді.
Жарылыс өрт қауіпті өнім құбыр өткізгіштерінде ... үшін ... ... ... ... ... ... сәйкес болады.
Орта қысымы P > 2,5 МПа температурасы регламенттелген қысым кезінде қайнау температурасына тең, қосылыстардың сенімділігі мен тығыздығы бойынша ... ... ... ... І ... ... ... құбыр өткізгіштерінде дәнекерлеу астындағы арматура пайдаланылады.
Бақылау, басқару және АҚАҚ,
байланыс пен хабарлау жүйелерін монтаждау, реттеу және жөндеу
Технологиялық процесстердің бақылау, басқару және АҚАҚ ... ... ... реттегіш арматура, атқару механизмдері жөндеуден кейін және орнына ... ... ... ... ... пен ... тығыздығына акт ресімдеумен немесе паспортқа, журналға жазба енгізумен кезеңді сыналудан өтеді. Сынау кезеңділігі регламенттеледі.
Бақылау, басқару және ... ... және ... жүйесін монтаждау, қалыпқа келтіру, жөндеу, реттеу және сынау жұмыстары ұшқын шығаруды болдырмайды. Мұндай ... ... ... ... ... ... ресімделеді, ұйымның қауіпсіздігі мен жұмысты жүргізуді қамтамасыз ететін шаралар өңделеді.
Жөндеу, реттеу немесе тексеру үшін бақылау, басқару және АҚАҚ, байланыс және ... ... ... ... ... ... ... барлық өлшемдері бойынша бірдейіне ауыстыру жүргізіледі.
Жарылыстан қорғалған электр жабдықты жөндеу техникалық қызмет көрсету жүйесінің нормативтік ... және ... мен ... ... ... және басқа нормативтік-техникалық құжаттама талаптарына сәйкес жүзеге асырылады.
Персоналды жарақаттанудан қорғау
Құрамында жарылыс қауіпті ... ... бар ... ... оның ... жоспары, құрылыс объектілерінің көлемді-жоспарлы шешімдері құрылыс нормалары мен ережелері, технологиялық жобалау нормалары, салалық нормалар мен осы Талап талаптарына ... ... ... ... өрт ... ... ... бар кәсіпорын аумағында жарылыс өрт қауіпті булар мен газдардың жинақталуы мүмкін ... ... ... ... және ашық ... ... котловандардың, орлардың болуына, ЖТС, ЖС және сұйытылған жанатын газдармен құбыр өткізгіштер трассасын жасанды ... ... ... ... және жер үсті ... ... берілмейді.
Технологиялық объектілер, өндірістік, әкімшілік-шаруашылық, тұрмыстық тағайындаудағы үй-жайлар мен ... ... ... ... ... ... адамдардың үнемі немесе уақытша болу орындары персоналды технологиялық объектідегі авариялық жағдай ... ... ... ... ... жою ... ... жағдайды таратумен тікелей байланысты емес адамдарды қауіпсіз орынға ... ... ... қарастырылады.
Жарылыс өрт қауіпті объектілер үшін келесі талаптар қамтамасыз етіледі:
басқару ... ... ... ... ... ... әсеріне төзімді, оның ішінде болған персонал қауіпсіздігін қамтамасыз етеді және ... ... ... болғанда қауіпсіз жағдайға ауыстыру үшін бақылау, басқару, ... ... ... ... ... ... қамтамасыз етудің автономды құралы болады;
әкімшілік және басқа үнемі адамдар болуы қарастырылған өндірістік емес ... ... ... ... ... ... ... соққылық толқын әсері кезінде тұрақтылығын сақтайды.
Жарылысқа қатысатын заттар салмағының есебі осы Талаптың ... ... ... қондырғылар құрылғысы, монтаждау, қызмет көрсету және жөндеу электр қондырғылар құрылғысы бойынша нормативтік құжаттар, құрылыс нормалары мен ережелері, осы Талап талаптарына ... ... ... ... І ... ... блоктары бар объектілерді электрмен жабдықтау сенімділіктің І санатынан кем болмай жүзеге асырылады. Бұл ретте технологиялық процессті өндіріс ... ... ... ... ... ... ауыстыру мүмкіндігі, сонымен қатар электр энергиясын екі тәуелсіз өзара резервтелетін қорек көзінен беруді бір уақытта тоқтату қарастырылады.
Құрамында жарылыс қауіптіліктің ІІ және ІІІ ... ... бар ... жүйелердің электр қабылдағыштары пайдаланудың нақты шарттары мен электрмен жабдықтау сенімділігін қамтамасыз ету бойынша технологиялық процесстің ерекшеліктеріне байланысты І немесе ІІ ... ... ... ... сыныбына тәуелсіз, электрмен жабдықтаудың І санатты сенімділік тобын тұтынушыларды қоректендіретін ішкі көздерден электрмен қамтамасыз ету желілері автоматты жиілік жүк түсіру ... әрі - ... ... ... ... ... ... төсеу мен орнату ашық орындау ұсынылады: эстакадалар бойынша, галереяларда және технологиялық эстакадалардың кабельдік құрылымдарында.
Кабельді құрылыстарды технологиялық эстакадаларда құбыр ... ... ... ... ... ... ... талаптарына сәйкес монтаждау және бұзуды қамтамасыз етуді есепке алумен орналастырады.
Кабельдерді құм төселген каналдар мен траншеяларда төсеуге рұқсат беріледі.
Технологиялық қондырғылар мен ... ... ... ... кабельдердің жануды таратпайтын материалдан оқшаулауы мен қабығы болады. Кабельдердің оқшаулауы мен қабығын таңдау төсем аумағында болатын өнімдер буының зиянды ... ... ... ... ... ... немесе қабықты сымдар мен кабельдер пайдаланылмайды.
Сыртқы технологиялық қондырғыларды электр жарықтандырудың операторлықтан қашықтан және ... ... ... ... ... іске қосу ... ... шартында, газдану мүмкіндігінде, сонымен қатар технологиялық аппарат ішінде жөндеу жұмыстарын ... ... ... ... ... бойынша нормативтік құжаттар талаптарына жауап беретін жарықтандыру орындаудың тиісті орнында тасымалданатын жарылыстан қорғалған аккумуляторлық шамдар немесе тасымалданатын ... ... ... ... ... қамтамасыз етіледі.
Қажеттілігіне қарай сенімділіктің І санатты тобына жататын өндірісті авариялық тоқтату жүзеге асырылатын жұмыс орындарын авариялық жарықтандыруды электрмен қамтамасыз ету ... сол ... ... ... ... колонналарда, аппараттарда және басқа технологиялық жабдықтарда қоршау оттары жарылыстан қорғалған орындауда болады.
Технологиялық қондырғылар мен ... ... ... жабдығын іске қосу үшін стационарлы желімен жабдықталады.
Дәнекерлеу аппараттарын іске қосу үшін ... ... ... ... ... ... ... желі тоқсыздандырылады. Бұл желіге кернеуді беру және дәнекерлеу электр жабдығын іске қосу электр ... ... ... мен өрт ... ... ... ... талаптарына сәйкес орындалады.
Электр дәнекерлеу жұмыстарын жүргізу белгіленген тәртіпте жүзеге асырылады.
Жылжымалы және тасымалданатын электр жабдықты іске қосу құрылғысы ... ... ... тыс ... мен ... және ... жүйесі тағайындалуы, құрылысы, техникалық сипаттамасы, орындалуы, жобалы құрылымдық құжаттарға сәйкес болады.
Желдету жүйесінің, сонымен қатар авариялы құрылғысы, ауа ... ... ... және ... ... қамтамасыз ету қажеттілігімен анықталады.
Жарылыс қауіптіліктің кез келген санатты технологиялық блоктары бар үй-жайлар үшін желдетудің барлық түрін пайдалану мүмкіндігінің бағасы ... ... ... ... ... жанатын және улы заттардың барынша көп мүмкін лақтырылулары ... ... ... ... технологиялық және пайдалану құжаттамасында көрсетіледі.
Пайдалану, қызмет көрсету, жөндеу, реттеу және желдету жүйесі жұмысының тиімділігіне аспаптық тексеру жүргізу тәртібі ... ... және ... ... ... ... нұсқаулықтармен анықталады.
Желдетудің қиыстыру жүйесі үшін ауа жинағыш құрылғысы желдету жүйесіне өндіріс жұмысының барлық тәртібінде жарылыс қауіпті булар мен ... ... ... ... қарастырылады.
Жалпы алмасу және авариялы сору желдеткіші жүйесінен ауаны лақтыру құрылғысы тиімді себілуді қамтамасыз етеді және лақтыру ... ... пен ... аумағы үстінде, сонымен қатар тұтанудың стационарлы көзінде жарылыс қауіпті қоспаның пайда болу ... ... өрт ... шаң мен ... ... ... ... жүйесі жұмыс істемейтін сору кезінде онымен құрылымды байланысты технологиялық жабдықты іске қосу мен жұмысын болдырмайтын бұғаттаумен жарақталады.
Авариялық желдету ... үшін ... ... ... дейінгі шоғырлану дабылдамасы іске қосылған кезде немесе жарылыс қауіпті булар мен газдар шоғырлануының рұқсат берілген деңгейден асқан кезінде газ ... ... ... іске қосу ... ... ауа өткізгіштер арқылы бір үй-жайдан басқасына жарылыс өрт қауіпті булар мен ... ... ... ... мен ... ... ... ауа өткізгіштер, сору желдету жүйесіне арналған элементтерді орындау (шиберлер, жапқыш, клапандар) механикалық (соққы, ... ... ... ... ... ... ... көзін болдырмауды қарастырады.
Желдеткіштер жарылыстан қорғалған желдеткіштерді қауіпсіз пайдалану бойынша нормативтік құжаттар ... ... ... ... ауа ... олардың бөліктерін бір-бірімен және желдеткішпен қосу орындары герметикалы және ағынды желдету жүйесіне жарылыс қауіпті ... мен ... бар ... ... ... желдету жүйесі үшін ауа жинағыштар мен жабдықтардың (желдеткіштердің) сұйық немесе қатты жарылыс өрт қауіпті өнімдердің ... ... ... ... ... ішкі беттерінде жүйені бұл өнімдерден кезеңді тазалау, сондай-ақ қажеттілігі болған жағдайда өрт ... ... ... ... ... ... ... жұмыстарды орындау кезеңділігі мен тәртібі салалық нормативтермен анықталады.
Өндірістік үй-жайда, ғимарат сыртында және желдету жабдығы ... ... ... ... ... ... электр жабдығы жарылыстан қорғау түрі мен деңгейі, тобы мен температуралық сыныбы бойынша электр қондырғылар құрылғылары ережелері талаптарына сәйкес ... ... ... және ... ... ... ауа өткізгіштері мен жабдықтары химиялық, мұнай химиялық және мұнай өңдеу өнеркәсіптері өндірістерінде статикалық электрден қорғау ... және ... ... ... ... ... ... талаптарына сәйкес жерге тоғытылады.
Басқару үй-жайлары мен өндірістік үй-жайларда желдету жүйелерінің ... ... ... дабылдама қарастырылады.
Жарылыс өрт қауіпті аймақтары бар үй-жайларда ағынды желдетумен біріктірілген ... ... ... Үй-жайды айналымдағы заттар сумен жарылыс қауіпті өнім пайда болдырмайтын шарт кезінде сумен немесе ... ... ... рұқсат беріледі. Жылыту жүйесінің қыздыру бетінің барынша көп ... ... ... ... ... өзі ... ... ең төмен өзінен өзі тұтану температурасының 80 % аспайды.
Жылыту (сумен, бумен) жүйесінің құрылғысы, пайдаланылатын элементтер мен арматура, олардың электр үй-жайлар мен ... ... мен ... ... ... төсеу кезінде орналасуы бұл жүйелерді пайдалану мен қызмет ... ... ... ... ... түсуін болдырмайды.
Жылу тасымалдағышты енгізу түйіні:
ағынды желдету жүйесі үй-жайында (желдету камерасында);
баспалдақты тордан немесе жарылыс өрт қауіпті емес өндірістік үй-жайдан бөлек шығатын ... жеке ... ... бу ... ... ... үй-жайларда орналасады.
Қорытынды
. Оқу - өндірістік тәжірибесінде ... ... ... ... мәселелер қарастырылады:
1) кернеудің басқа класс желілерімен қайта ... мен ... ... ... ... ... ... үйлесімділігін есепке ала отырып, электрмен жабдықтау жүйелері мен электр жүйелерінің келешектегі дамуы;
2) ведомстволық ... ... ... ... ... ету аймағында орналасқан барлық тұтынушылардың кешенді орталықтандырылған электрмен жабдықтауды қамтамасыз етілуі;
3) келешекке белгіленген шекті ... ҚТ ... ... ... ... шығынын азайту.
Бұл ретте, кешенде технологиялық резервтеудің экономикалық тиімділігін және ... ... ала ... ішкі және сыртқы электрмен жабдықтау қарастырылады.
Резервтеу мәселесін шешу кезінде электр қондырғы элементтерінің жүктелу қабілеті, сондай-ақ технологиялық жабдықтағы қордың бар ... ... ... ... жүйелерін дамыту мәселесін шешу кезінде жөндеу, апаттық және апаттан кейінгі режимдер есепке алынады.
Энергия жүйесінің ... ... ... өзара резервтелетін тәуелсіз ток көзін таңдау кезінде, ... ауыр ... ... осы ток көздерінде кернеу тогының бір мезгілде ұзақ ... ... ... ... жүйесінің электр бөлігіндегі ақаулары кезінде релелік қорғаушы мен автоматиканың әрекетінде кернеу ... ... ... ... бір ... ... аз ... төмендеуі есепке алынады.
Электр желілерін жобалау оларға қызмет көрсетудің түрі (тұрақты кезекшілік, ... ... ... бригадалар және т.б.) есепке алынып жүзеге асырылады.
Кернеу тогы 3-35 кВ электр желілерінің жұмысы ... ... доға ... реактор арқылы жерге тұйықтау, бейтараптамамен, сондай-ақ оқшауланған бейтараптамамен қарастырылған.
110 кВ электр желілерінің ... ... ... ... ... ... жерге тұйықталған бейтараптамамен қарастырылуы тиіс.
220 кВ электр желілерінің жұмысы тек қана ... ... ... ... ... ... ток ... қарымталануы токтық тұрақты режимі кезінде қолданылуы тиіс:
1) ӘЖ темір-болат және металл тіреулері бар 3-20 кВ ... және ... 35 кВ және 10 А ... ... ӘЖ ... және ... тіреулері жоқ: 3-6 кВ және 30 А ... ... ... 10 кВ және 20 А ... 15-20 кВ және 15 А жоғары кезінде;
3) схемада 6-20 кВ трансформатор-генератор (генераторлық кернеу тогында) блоктарынан - 5 А ... ... 50 А аса ... ... ... кем емес ... тұйықтау доға сөндіргіш реактор қолданылады.

Пән: Электротехника
Жұмыс түрі: Іс-тәжірибеден есеп беру
Көлемі: 20 бет
Бұл жұмыстың бағасы: 1 000 теңге









Ұқсас жұмыстар
Тақырыб Бет саны
"Автомобильдердің электротехникалық және электрондық жабдықтары" -курсы мазмұны және әдістемесі51 бет
«Автомобильдердің электр жабдықтары»31 бет
Ірі қара мал фермасының электр жабдықтары16 бет
Қосалқы станцияның электр жабдықтарын таңдау45 бет
Құрал-сайман цехын электрмен қамтамасыз ету және оның құрал-жабдықтары19 бет
«Информатиканың теориялық негіздері» пәнін оқыту үрдісінде электронды оқу құралын қолдану75 бет
Арысқұм мұнай кенінің бұрғылау, қондырғысының жаңартылған қосалқы элементтерін электр энергиясымен қамтамасыз ету38 бет
Бәсекелестік23 бет
Депоның басты жоспары4 бет
Зоналық және магистральдық байланыс желілеріне арналған тобж цифрлық аппаратуралары7 бет


+ тегін презентациялар
Пәндер
Көмек / Помощь
Арайлым
Біз міндетті түрде жауап береміз!
Мы обязательно ответим!
Жіберу / Отправить


Зарабатывайте вместе с нами

Рахмет!
Хабарлама жіберілді. / Сообщение отправлено.

Сіз үшін аптасына 5 күн жұмыс істейміз.
Жұмыс уақыты 09:00 - 18:00

Мы работаем для Вас 5 дней в неделю.
Время работы 09:00 - 18:00

Email: info@stud.kz

Phone: 777 614 50 20
Жабу / Закрыть

Көмек / Помощь
