Пән: Физика
Жұмыс түрі: Реферат
Көлемі: 13 бет
Бұл жұмыстың бағасы: 600 теңге




Қазақстан Республикасының Білім және ғылым министрлігі
Л.Н.Гумилев атындағы Еуразия ұлттық университеті

Физика-техникалық факультет

Радиотехника, электроника және телекоммуникациялар кафедрасы

РЕФЕРАТ

Электромагниттік толқын тарату теориясы пәнінен өздік жұмысы
Тақырыбы: Радиотолқындар

Астана, 2013 ж.
Мазмұны

Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... ... ... ... ... ... ..3
1.
Радиобайланыс ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... ..4-6
1.1. Радиобайланыс принциптері
... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..6-12
1.2.
Радиолокация ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... .12-13
1.3. Радиотолқындардың
қолданылуы ... ... ... ... ... ... . ... ... ... ... ... ... ... ...14
2.
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ..
... ... ... ... ... ... ... .15
3. Пайдаланған
әдебиеттер ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ..
... ... .16

Кіріспе

Герц тәжірибелері 1888 ж. жарияланып шығысымен дүние жүзінің
физиктерін қызықтырады. Ғылымдар электромагниттік толқындарды шығарушыны
және қабылдағышты жетілдіру жолдарын іздей бастады.
Радиобайланыс принципі былай. Хабарлаушы антеннада жасалған жиілігі
жоғары айнымалы электр тогы айналадағы кеңістікте тез өзгеретін
электромагниттік өріс туғызады да, ол электромагниттік толқын түрінде
тарайды. Қабылдауышы антеннаға жеткеннен кейін, электромагниттік толқын
хабарлағыш қандай жиілікпен істейтін болса, жиілігі дәл сондай айнымалы ток
туғызады.
Бұл жұмыста біз радиотолқындарға қоса радиобайланыстың
принциптерін, олардың қалай жұмыс істейтінін білеміз. Сонымен қатар
радиолокация ұғымын зерттей түсіп, өз білімімізді толықтыратын боламыз.

Негізгі бөлім
1. Радиобайланыс
Ресейде ең алғашқылардың бірі болып электромагниттік толқындарды
зерттеумен шұғылданған Кронштадтағы офицерлер курсының мұғалімі Александр
Степанович Попов еді. Ол Герц тәжірибелерін жаңғыртып жасап көріп, содан
кейін электромагтиттік толқындарды тіркеудің анағұрлым сенімді, әрі сезгіш
тәсілін тапты.
Электромагниттік толқындарды тікелей сезетін тетік есебінде
А.С.Попов когерерді қолданды. Бұл прибор - екі электроды бар шыны түтік.
Түтік ішінде ұсақ металл үгінділері салынған. Бұл прибордың қызметі электр
зарядтрының металл ұнтаққа тигізетін әсерінен негізделген. Кәдімгі жағдайда
когерердің кедергісі үлкен болады, өйткені үгінділердің бір-біріне тиісі
(контактісі) нашар. Келген электромагниттік толқын когерер ішінде жиілігі
жоғары айнымалы ток туғызады. Үгінділер арасында ұсақ ұшқындар шығады да
үгінділерді пісіріп тастайды. Нәтижесінде когерердің кедергісі күрт
төмендейді (А.С.Поповтың тәжірибесінде 1000000Омнан 1000-500 Омға, яғни 100-
200 есе төмендейді). Приборды сілкіп қалса, ол бұрынғы үлкен кедергісіне
қайта ие болады. Сымсыз байланысты іске асыруда, автоматты қабылдауды іске
асырып тұту үшін, А.С.Попов сигналды қабылданғаннан кейін когерерді сілкіп
қалып тұратын қоңыраулы құрылғыны пайдаланды. Электромагнитті толқын келген
кезде қоңырауының тізбегі когерер арқылы тұйықталады. Толқын қабылдау
аяқталысымен, қоңырау жұмысы бірден тоқтатылады, өйткені қонңыраудың
балғасы қоңыраудың табақшасын да, когерерді де соғады. Когерерді соңғы

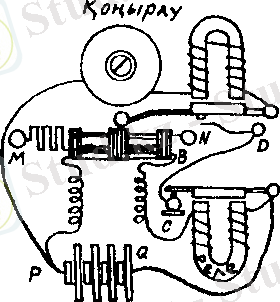

сілкінгенде аппарат жаңа толқынды қабылдауға дайын тұрады. А. С. Поповтың
қабылдағышының схемасы келтірілген, ол оның Орыстың физика-химия қоғамының
журналындағы мақаласынан алынған.
Сонан соң аппараттың сезгіштігін арттыру үшін А.С. Попов когерердің
бір ұшын жерлестірді, ал екіншісін жоғары шаншылған сымға қосып – осылай ең
тұнғыш рет қабылдаушы антенна жасады. Сөйтіп жерлестіру Жердің өткізгіш
бетін ашық тербелмелі контурдың бір бөлігіне айналдырады да, осыдан
қабылдау қашықтығы артады.
1-сурет
Осы кездегі радиоқабылдағыш А. С. Поповтың радиоқабылдағышына онша
ұқсамағанмен, жұмыс істеу принципі бәрібір оның приборындағыдай. Осы
кездегі қабылдағышта да антенна бар, толқын оның бойында өте әлсіз электр
тербелістерін туғызады. Поповтың қабылдағышындағы сияқты осы тербелісьердің
энергиясы тікелей қабылдау үшін пайдаланылмайды. Бәсең сигналдар келесі
тізбектерді қоректендіретін энергия көзін ғана басқарады. Қазір ондай
басқару электрондық шамдардың және жартылай өткізгішті приборлардың
көмегімен іске асырылады.
1895 жылы 7 майда А. С. Попов Петербургте, Орыстың физика-химия
қоғамының мәжілісінде, шын мәнісінде дүниеде тұнғыш радиоқабылдағыш болып
табылған, өзінің приборының қызметін көрсетті. 7 май радионың туған күні
болды. Қазіргі кезде бұл күн, жыл сайын аталып өтеді.
А. С. Попов қабылдаушы және хабар таратушы апаратураны
табандылықпен жетілдіре берді. Ол хабарларды аса шалғайда жеткізетін прибор
жасауды өзінің тікелей мақсаты деп санады.
Алғашқы радиобайланыс 250 м қашықтыққа жасалған еді. Қажымай-талмай
өз өнерін әрі жетілдіріп, Попов көп кешікпей байланыс аралығын 600 м-ден
әрірекке жеткізді. Сонан соң 1899 жылы Қара теңіз флотының маневрлері
кезінде ғылым радиобайланысты 20 км-ге жеткізді, ал 1901 ж.
радиобайланыстың алыстағы 150 км қашықтыққа дейін барды. Мұнда
хабарлағыштың жаңа конструкциясы маңызды роль атқарды. Ұшқындық аралық
тербелмелі контур ішінде орнатылды, ал контур жіберіп-таратушы антеннамен
индуктивті байланыста және онымен резонанстық күйге келтірілген болатын.
Сигналды тіркеу тәсілдері де елерліктей өзгерді. Қоңырауға параллель
телеграф аппараты жалғанды, ал ол сигналдарды автоматты түрде жазуға
мүмкіндік берді. 1899 жылы телефон арқылы сигнал алу мүмкіндігі бары
білінді. 1900 жылдың басында Фин шығанағында қауіпке ұшырағандарды құтқару
жұмысында, радиобайланыс ойдағыдай пайдаланылды. А. С. Поповтың қатысуымен
Ресей флоты мен армиясында радиобайланысты ендіру басталды.
Шетелдерде ондай приборды жетілдіруді итальян инженері Г. Маркони
ұйымдастырған фирма жүргізді. Кеңінен жүргізілген тәжірибелер Атлант мұхиті
арқылы радиотелеграфпен хабар беруді жүзеге асыруға мүмкіндік берді.
1.1 Радиобайланыс принциптері
Радиобайланыстың дамуындағы ең бір маңызды кезең 1913 жылы өшпейтін
электромагниттік тербелістердің генераторын жасау болды.
Электромагниттік толқындардың қысқа және ұзақтау импульстеріненқұралатын
телеграф сигналдарын ғана жеткізумен қатар, электромагниттік толқындардың
көмегімен сөзді, музыканы жеткізу мүмкіндігі туды, яғни сенімді және жоғары
сапалы радиотелефон байланысы іске асырылады.
Радиотелефон байланысы. Радиотелефон байланысында дыбыс
толқынындағы ауа қысымының тербелісі микрофонның көмегімен дәл сондай
электр тербелістеріне айналдырады. Бір қарағанда, егер осы тербелістерді
күшейтіп, антеннаға жеткізсе, электромагниттік толқындар арқылы сөз бен
музыканы алысқа жеткізуге болатын сияқты. Бірақ шынында ондай тәсілмен
жеткізу іске аспайды. Мәселе былай: дыбыс жиілігіндегі тербелістер едәуір
баяу тербелістер болады, ал жиілігі төмен (дыбыстікіндей) электромагниттік
толқындар мүлде дерлік шығарылып таратылмайды.

2-сурет

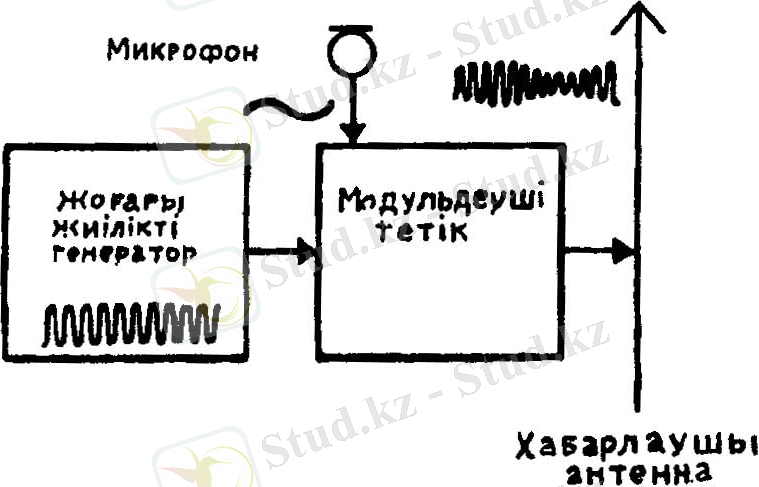

Модуляция. Радиотелефон байланысын жүзеге асыру үшін, антенна күшті
шығарып тарататын, жиілігі жоғары тербелістерді пайдалану қажет. Жиілігі
жоғары өшпейтін гармоникалық тербелістерді генератор, мысалы транзисторлы
генератор өндіріп береді.

3-сурет

Дыбыс жеткізу үшін осы тербелістерді өзгертеді, яғни басқаша айтқанда,
модуляциялайды. Оны жиілігі төмен (дыбыстікіндей) электр тербелістерінің
көмегімен жасайды. Мысалы, жиілігі жоғары тербеліс амплитудалық модуляция

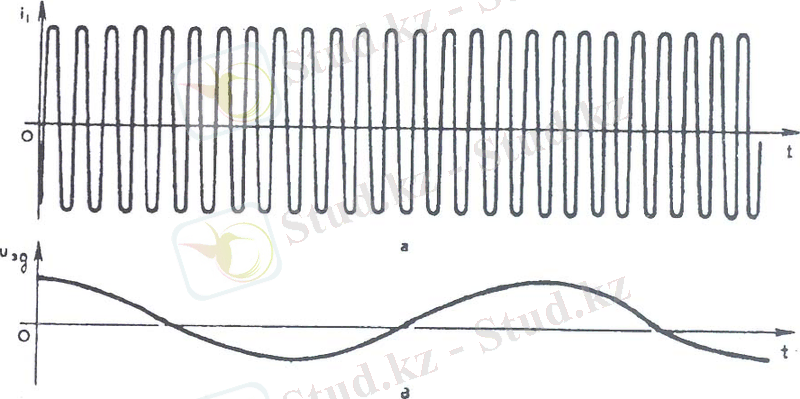

деп атайды. 2-суретте үш график көрсетілген: а) жиілігі жоғары
тербелістердің графигі, осы әкелуші жиілігі деп атайды; ә) дыбыс
жиілігіндей тербелістердің, яғни модуляциялайтын тербелістердің графигі, в)

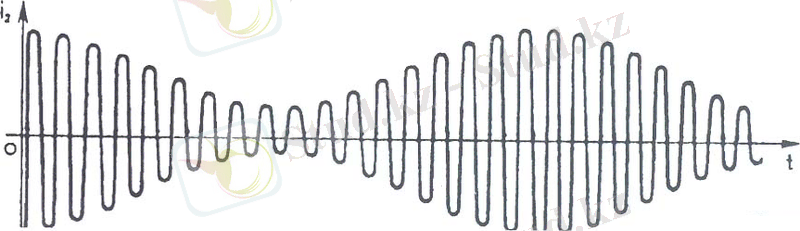

амплитудасы бойынша модуляцияланған тербелістердің графигі. Модуляциясыз ең
әрі кеткенде, станция жұмыс істей ме, жоқ па соны ғана бақылай аламыз, одан
басқа еш нәрсені істей алмаймыз. Модуляциясыз телеграфпен де, телефонмен
де, телевизиямен де ешбір хабар беруге болмайды.
Модуляция – баяу процесс. Бұл жоғары жиілікті тербелмелі. Бұл жоғарғы
жиілікті тербелмелі жүйедегі өзгерістер процесі, онда ол өздерінің
амплитудасы елерліктей өзгертуден бұрын, өте көп жоғары жиілікті
тербелістер жасап үлгереді.

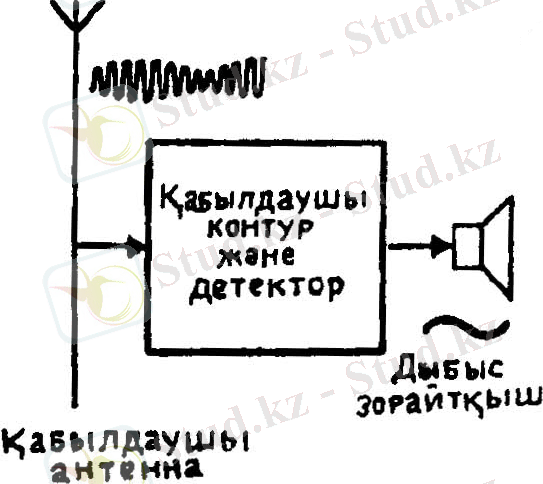

Детектирлеу. Қабылдағыш ішінде жиілігі жоғары модуляцияланған
тербелістерден жиілігі төмен тербелістерді айырып, бөліп алады. Сигналды
осылай түрлендіру процесін детектирлеу деп атайды.
Детектирлеу нәтижесінде алынған сигнал, хабарлағыштың микрофонына әсер
еткен дыбыс сигналына сәйкес болады. Жиілігі төмен электр тербелістерін
күшейтіп алып, дыбысқа айналдырады.

Модуляция мен детектирлеу қалай жүзеге асырылады.

Жиілігі жоғары тербелістерді амплитудалық модуляциялық өшпейтін
тербелістер генераторына арнайы әсер ету арқылы жүзеге асырылады. Атап
айтқанда, тербелмелі контурға көздің беретін кернеуін өзгерте отырып,
модуляцияны жүзеге асыруға болады (22-парагрофты қара). Генератор
контурындағы кернеу неғұрлым көп болса, контурға бір период ішінде энергия
көзінен келетін энергия соғұрлым көп болады.
4-сурет

Бұл контурдағы тербелістердің амплитудасын үлкейтуге себебші болады.
Кенеу кеміген кезде контурға берілетін энергия да кемиді. Сондықтан
контурдағы тербелістер амплитудасы да кемиді.
Егер контурдағы кернеуді генератор өндіретін тербелістердің
жиілігінен көп кіші жиілікпен өзгертетін болсақ, онда бұл тербелістердің
амплитудасының өзгерістері шамамен кернеудің өзгерістеріне тура
пропорционал болады. Амплитудалық модуляцияны жүзеге асыратын ең қарапайым
құрылғыда тұрақты кернеу көзіне тізбектей, қосымша төменгі жиіліктегі
айналмалы кернеу көзін қосады. Бұл кернеу көзі ретінде мысалы,
трансформатордың екінші реттік орамасы (бірінші реттік орамасымен жиілігі
дыбыс жиілігіндей ток ағатын болса) қызмет атқарады. Нәтижесінде тербелмелі
амплитудасы транзистордағы кернеудің өзгерістерімен үйлесе өзгереді. Жоғары
жиіліктегі сигналмен амплитудасы бойынша модуляцияланады дегеніміз осы.
5-сурет

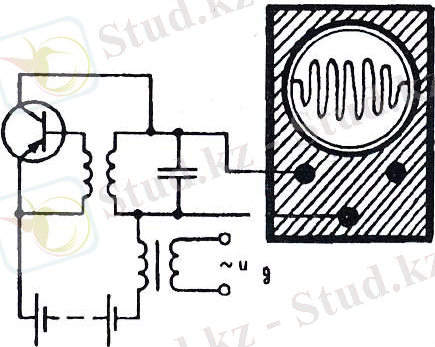

Егер тербелмелі контурдан кернеуді оциллографқа берсе, онда
модуляцияланған тербелістердің уақыттық қаймасын осциллографтың экранынан
тікелей бақылауға болады.
6-сурет

Бағзы бір жағдайларда амплитудалық модуляциядан басқа жиілік
модуляциясы қолданылады – мұнда тербеліс жиілігін басқарушы сигналға сәйкес
өзгертеді. Мұның артықшылығы ол бөгеттерге қатысты көбірек орнықты болады.

7-сурет

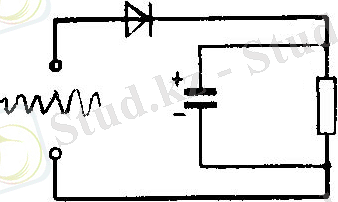

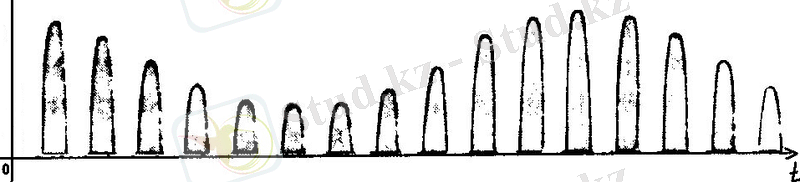

Детектирлеу. Жиілігі жоғары модуляцияға сигналды қабылдағыш тұтқанан
соң, тіпті күшейтілгеннен кейін де ол сигналдың, телефон мембранасында не
дыбыс зорайтқыш рупорында тікелей дыбыстікіндей киілікпе тербеліс
туғызарлық қабілеті жоқ. Ол тек біздің құлағымыз сезбейтін жиіелігі жоғары
тербелістерді ғана қоздыра алады. Сондықтан қабылдағышта әуелі киелігі
жоғары модуляцияланған тербелістерден дыбыстікіндей жиілігі бар сигналды
бөліп алу керек.
Детектирлеу бір жақта өткізгіштігі бар элементтен-детектордан тұратын
құрылғы арқылы іске асырылады. Ондай элемент қызметін электрондық шам
(вакумдық диод) немесе дартылай өткізгіштік диод атқара алады.
8-сурет

Жартылай өткізгіштік детекрордың жұмысын қарастырайық. Тізбікке осы
прибор модуляцияланған тербелістер көзімен және жүктемемен тізбектей
жалғанған делік (5-сурет). Берілген тізбекте ток көбінесе бір бағытпен
ағады (суретте бағдарсызықпен көрсетілген), өйткені тура бағыттағы диодтың
кедергісі кері бағыттағыдан көп кіші. Жалпы алғанда, кері тоқты ескермей
тастап, диод бір жақты өткізгіш деп есептеуімізге болады. Диодтың
вольтемперлік сипаттамасын шамамен түзу сызықты екі кесіндіден тұратын
сызық түрінде көрсетуге болады (4-сурет).
Тізбекте (5-сурет) графині 7-суретте көрсетілген толықсымен ток ағады.
Осы толықсымен ток сүзгіні көмегімен тегістелген. Ең онай сүзгі жүктемеге
жалғанған конденсатор ... жалғасы
Ұқсас жұмыстар
Радио. Радиобайланыс. Радиотолқын
Радиотаратушы жүйелер және телевидение
Астрофизика пәні, негізгі мәселелері
Интернет тораптарына қосылу технологиялары
Электромагниттік толқындардың электр сигналдарын таратуы
Жерді қашықтан зондылау ҒА
Радиожиілігінің ЭМӨ аумағы, олардың қоршаған ортаға әсері және қорғау әдістері
Электромагниттік толқындар туралы
Астрофизикада бақыланатын сызықтар
Электромагниттік толқындар түсінігі
Пәндер

Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор №1 болып табылады.

Байланыс

Qazaqstan
Phone: 777 614 50 20
WhatsApp: 777 614 50 20
Email: info@stud.kz
Көмек / Помощь
Арайлым
Біз міндетті түрде жауап береміз!
Мы обязательно ответим!
Жіберу / Отправить

Рахмет!
Хабарлама жіберілді. / Сообщение отправлено.

Email: info@stud.kz

Phone: 777 614 50 20
Жабу / Закрыть

Көмек / Помощь
