Кіріспе
Бұл есептеу графикалық жұмыстың мақсаты теориялық заңдылықтарды терең меңгеру. Вариантқа байланысты аппарат қолдануын сипаттау, жұмыс істеу принципін және конструкциясын сипаттау (2-3 парақ). Аппарат жасауда қолданатын электротехникалық материалдарды сипаттау және сандық сипаттама беру. (5-7 парақ)
Электротехникалық материалдар әр түрлі электротехникалық және радиотехникалық құрылғылар мен аппараттардың конструкцияларында маңызды орын алады. Сондықтан электротехникалық және радиотехникалық құрылғылар мен аппараттардың конструкцияларын және электротехникалық материалдарын электрэнергетик маманы жақсы білуі керек.
Менің вариантым бойынша, мен ВЭ-10 электромагнитті ажыратқышын (выключатель) сипаттауым керек.
Жалпы ажыратқыштар әр түрлі кернеулерге қолдануына байланысты және электр ажытату жолына байланысты бірнеше түрлері болады. Олар: әуелі ажыратқышы, элегазды ажыратқышы, азмайлы ажыратқышы, бакты ажыратқышы, вакуумды ажыратқышы, электромагнитті ажыратқышы.
Электромагнитті ажыратқыштардың бірнеше түрі бар. Олар: ВЭ-10 сериалы электромагнитті ажыратқышы, ВЭЭ-6, ВЭЭС-6 сериялы электромагнитті ажыратқышы, ВЭ-6, ВЭС-6 сериалы электромагнитті ажыратқышы, ВЭВ-6Б сериалы электромагнитті ажыратқышы, ВЭМ-10 сериалы электромагнитті ажыратқышы.
Электромагнитті ажыратқышы электр доғасын электромагнит арқылы доғаажыратқыш камераға созу арқылы ажыратады.

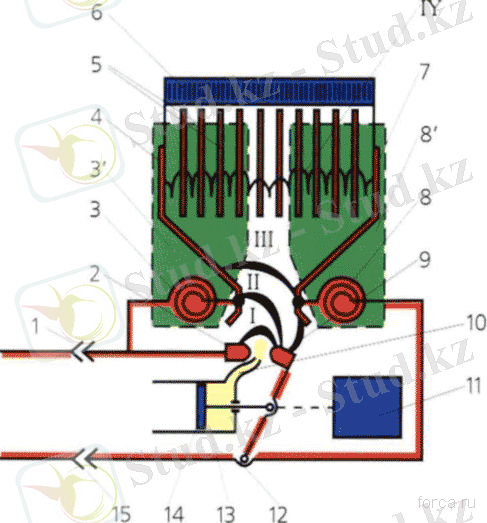

Электромагниттi ажыратқышының принципиалды схемасы:
1-сурет
1 және 15 - контактылары;
2 - қозғалмайтын контакт;
3 және 8 - магнит үрлегіш катушкалары;
3' және 8' - магнит полюстері;
4 және 7 - мүйіздері;
5 - бойлық бөлгіштер;
6 - деион торы;
9 - қозғалатын контакт;
10 - үрлеу түтігі;
11 - жетек;
12 - ось;
13 - цилиндр;
14 - поршень;
I, II, III және IV - доға өшуікезіндегі оның орналасуы.
Электромагниттi сөндіргіштің лабиринтті камерасы (а) және V - образды көріністі камерасы (б):
2-сурет
1 және 8 - камера қабырғасы;
2 және 3 - бойлық бөліктері;
4 және 7 - камера торцтары ;
5 және 6 - дуга бағыттаушылары; I, II, III - доға өшуі кезіндегі оның орналасуы.
ВЭ-10 электромагнитті ажыратқышының техникалық сипаттамалары
Электромагниттi ажыратқышы қалыпты және мәжбүр жұмыс тәртiптерiндегi жүктемесi бар электр тізбектерін ажыратуға арналған.
Жұмыс істеу принципі. Басқа жүйелердің ажыратқыштарынан айырмашылығы: электр тізбектерін өшіру процесінде өзара ажырап жатқан ажыратқыштың контактарында электр доғаларының өшуі ауада доғаөшіргіш құрылғысымен орындалады. Доға ажыратылатын ток өтіп жатқан орама тудыратын қуатты магнит өрісімен доғаажыратқыш құрылғысының камерасына созылады. Электромагнит орамаларындағы полярлық әсерінен магнит өрісі доғаны доғаажыратқыш камераға созады және онда доға созылып суыйды, оның кедергісі бірден өседі және доғаажыратылады. Айнымалы токты электромагниттік ажыратқыштың жұмыс сенімділігін арттыру үшін доғаның камераға қозғалысын жылдамдатуға арналған ауа үрлемесін қолданады. Электромагниттi ажыратқыш әдетте 6-10 кв кернеулі желiлерде қолданады.
Электромагниттi ВЭ-10 ажыратқышы серiппелi ерiксiз келтiрумен бірге номиналды тоқтар үшiн 1250 мен 3600 аралығында бiрдей конструктивтiк қызмет атқарады. Қоршаған ауаның температурасының шектi төменгi мәнi минус 25 С болуы керек. Ажыратқышпен дистанциялық немесе қолдан басқару жанама әсердiң қозғалтқышын шығару серiппелi ерiксiз келтiруiмен iске асады. Қосылу операциясы ерiксiз қосатын серiппелермен алдын ала жиналған келтіру арқылы, энергия есебiнен, ажырату - ерiксiз ажыратылатын серiппелермен жиналған келтiру арқылы энергия есебiнен iске асады.
Ажыратқыш (3-сурет) мыналардан құралады: негізінен, серіппелі жетектен, үш польстерінен, доғаажыратқыш камерадан, изоляциялық қаптама. Барлық көрсетілгендермен бірге КРУ элементі болып табылады.
ВЭ-10 ажыратқышының жетегі ВК-10 ажыратқышының жетегіне ұқсас. Номиналды тогына байланысты доғаажыратқыш камера екі түрлі қызмет атқарады. 31,5 кА ажыраутогына жататындарының ені 118 орнына 860 мм, биіктігі 858 орнына 877 мм және массасы 84 кг орнына 98 кг. Номиналды токтары 1600 А ток өткізгіш контурдың контактарында дәнекерленген жолатпалары күміспен қапталған. 2500 А ажыратқыштағы басты тізбектің ажырағыш қозғалғыш контактарының түрі - розетка тәрізді. 1600 А-ге дейінгі ажыратқыштарда розетка 9 бөліктен, 2500 А-лік ажыратқыштарда 15 бөлік болады.
а б
3-сурет. ВЭ-10 электромагнитті ажыратқышы: а -- 2500 А номиналды тогына дейін; б -- 3600 А номиналды тогының байланысы; 1 -- тірегіш; 2 -- саптары; 3 -- жетек; 4 -- негізі; 5 -- үрлеу қондырғысы; 6 -- түтік; 7 -- қозғалатын контакт; 8 -- полюс; 9 -- қозғалатын КРУ элементінің қозғалғыш контакты; 10 -- камера; 11 -- қапсырма шеге; 12 -- қаптама; 13 -- штепселді ажырау; 14 -- парақ; 15 -- шина; 16 -- тартушы; 17 -- ажыратқыш валы; 18 -- жерге қосу контакты.
Ажыратқышқа тапсырыс бергенде басқарушы электромагнитті орнату қажеттігі қуат көзіне тәуелсіз расталуы керек. Оперативті қосылу бір энергия тасығышпен жүзеге асады (қосу электромагниті әсер еткенде жұмыс істейтін цилиндрлі серіппелі жетегімен).
Оперативті немесе автоматты ажырау қысқа тұйықталу немесе жүктеме көбейіп қеткенде қуат көзіне тәуелсіз ажырау электромагниті әсер еткенде қосылатын ажыратқышта орнатылған цилиндрлі серіппелер көмегімен жүзеге асады.
Ажыратқыштың басты қозғалмайтын контактары ұштарында экрандары бар өзі орнатылатын контактардан тұрады. Барлық тістердің байланыс қысымы барлық тістерде орнатылған серіппелерден пайда болады. Байланыс тістерінің көлденең қозғалысы серіппе шрифтарымен шектеледі. 1600 А ажыратқыштың тістерінің ұштарында күміспен қапталған дәнекерленген жолатпа бар. Қозғалмайтын доғаажыратқыш контактары корпусқа серіппелермен тақалған бір жұп тістерінен тұрады.
Бас жылжымалы контактарды жоғарғы бөлiкте металлокерамикамен қаптаған доғаажыратқыш қозғалатын контакты бекiнедi. Тоқтарға контактар 1600 А және күмiс жамылғысы бар дәекерленген темiрлердi көп алады. Изоляторлар ток өткiзетiн сырықтарды қоспағанда тоққа ұқсас полюстың конструкциясы 2500 А тоққа полюстың конструкциясы 1600 А-ге дейiн қозғалатын контакт және корпус қоспағанда зорайтылған қималарды алады, жылжымайтын контакты корпус солқылдақ контактың жылжымалы контактымен қосымша тұйықтаған. (36 мм ажыратқыштарда 1600 А-ге дейiн) 55 мм сырықтың диаметрi ажыратқышта 2500 А-ге. 3600 А-шi тоққа ажыратқыштың полюсы тоққа ажыратқыштардың полюсынан 2500 А-лік ажыратқыш үлкен ... жалғасы
1. Кіріспе 3
2. Электромагниттi ажыратқыштың принципиалды схемасы 4
3. ВЭ-10 электромагнитті ажыратқышының техникалық сипаттамалары 5
4. ВЭ-10 электромагнитті ажыратқышының негізгі техникалық мәндері 11
5. Қорытынды 12
6. Пайдаланған әдебиеттер 13
Кіріспе
Бұл есептеу графикалық жұмыстың мақсаты теориялық заңдылықтарды терең меңгеру. Вариантқа байланысты аппарат қолдануын сипаттау, жұмыс істеу принципін және конструкциясын сипаттау (2-3 парақ). Аппарат жасауда қолданатын электротехникалық материалдарды сипаттау және сандық сипаттама беру. (5-7 парақ)
Электротехникалық материалдар әр түрлі электротехникалық және радиотехникалық құрылғылар мен аппараттардың конструкцияларында маңызды орын алады. Сондықтан электротехникалық және радиотехникалық құрылғылар мен аппараттардың конструкцияларын және электротехникалық материалдарын электрэнергетик маманы жақсы білуі керек.
Менің вариантым бойынша, мен ВЭ-10 электромагнитті ажыратқышын (выключатель) сипаттауым керек.
Жалпы ажыратқыштар әр түрлі кернеулерге қолдануына байланысты және электр ажытату жолына байланысты бірнеше түрлері болады. Олар: әуелі ажыратқышы, элегазды ажыратқышы, азмайлы ажыратқышы, бакты ажыратқышы, вакуумды ажыратқышы, электромагнитті ажыратқышы.
Электромагнитті ажыратқыштардың бірнеше түрі бар. Олар: ВЭ-10 сериалы электромагнитті ажыратқышы, ВЭЭ-6, ВЭЭС-6 сериялы электромагнитті ажыратқышы, ВЭ-6, ВЭС-6 сериалы электромагнитті ажыратқышы, ВЭВ-6Б сериалы электромагнитті ажыратқышы, ВЭМ-10 сериалы электромагнитті ажыратқышы.
Электромагнитті ажыратқышы электр доғасын электромагнит арқылы доғаажыратқыш камераға созу арқылы ажыратады.
Электромагниттi ажыратқышының принципиалды схемасы:
1-сурет
1 және 15 - контактылары;
2 - қозғалмайтын контакт;
3 және 8 - магнит үрлегіш катушкалары;
3' және 8' - магнит полюстері;
4 және 7 - мүйіздері;
5 - бойлық бөлгіштер;
6 - деион торы;
9 - қозғалатын контакт;
10 - үрлеу түтігі;
11 - жетек;
12 - ось;
13 - цилиндр;
14 - поршень;
I, II, III және IV - доға өшуікезіндегі оның орналасуы.

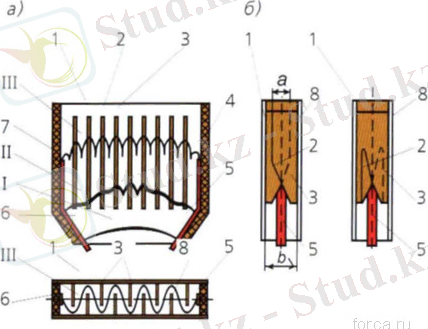

Электромагниттi сөндіргіштің лабиринтті камерасы (а) және V - образды көріністі камерасы (б):
2-сурет
1 және 8 - камера қабырғасы;
2 және 3 - бойлық бөліктері;
4 және 7 - камера торцтары ;
5 және 6 - дуга бағыттаушылары; I, II, III - доға өшуі кезіндегі оның орналасуы.
ВЭ-10 электромагнитті ажыратқышының техникалық сипаттамалары
Электромагниттi ажыратқышы қалыпты және мәжбүр жұмыс тәртiптерiндегi жүктемесi бар электр тізбектерін ажыратуға арналған.
Жұмыс істеу принципі. Басқа жүйелердің ажыратқыштарынан айырмашылығы: электр тізбектерін өшіру процесінде өзара ажырап жатқан ажыратқыштың контактарында электр доғаларының өшуі ауада доғаөшіргіш құрылғысымен орындалады. Доға ажыратылатын ток өтіп жатқан орама тудыратын қуатты магнит өрісімен доғаажыратқыш құрылғысының камерасына созылады. Электромагнит орамаларындағы полярлық әсерінен магнит өрісі доғаны доғаажыратқыш камераға созады және онда доға созылып суыйды, оның кедергісі бірден өседі және доғаажыратылады. Айнымалы токты электромагниттік ажыратқыштың жұмыс сенімділігін арттыру үшін доғаның камераға қозғалысын жылдамдатуға арналған ауа үрлемесін қолданады. Электромагниттi ажыратқыш әдетте 6-10 кв кернеулі желiлерде қолданады.
Электромагниттi ВЭ-10 ажыратқышы серiппелi ерiксiз келтiрумен бірге номиналды тоқтар үшiн 1250 мен 3600 аралығында бiрдей конструктивтiк қызмет атқарады. Қоршаған ауаның температурасының шектi төменгi мәнi минус 25 С болуы керек. Ажыратқышпен дистанциялық немесе қолдан басқару жанама әсердiң қозғалтқышын шығару серiппелi ерiксiз келтiруiмен iске асады. Қосылу операциясы ерiксiз қосатын серiппелермен алдын ала жиналған келтіру арқылы, энергия есебiнен, ажырату - ерiксiз ажыратылатын серiппелермен жиналған келтiру арқылы энергия есебiнен iске асады.
Ажыратқыш (3-сурет) мыналардан құралады: негізінен, серіппелі жетектен, үш польстерінен, доғаажыратқыш камерадан, изоляциялық қаптама. Барлық көрсетілгендермен бірге КРУ элементі болып табылады.
ВЭ-10 ажыратқышының жетегі ВК-10 ажыратқышының жетегіне ұқсас. Номиналды тогына байланысты доғаажыратқыш камера екі түрлі қызмет атқарады. 31,5 кА ажыраутогына жататындарының ені 118 орнына 860 мм, биіктігі 858 орнына 877 мм және массасы 84 кг орнына 98 кг. Номиналды токтары 1600 А ток өткізгіш контурдың контактарында дәнекерленген жолатпалары күміспен қапталған. 2500 А ажыратқыштағы басты тізбектің ажырағыш қозғалғыш контактарының түрі - розетка тәрізді. 1600 А-ге дейінгі ажыратқыштарда розетка 9 бөліктен, 2500 А-лік ажыратқыштарда 15 бөлік болады.
а б

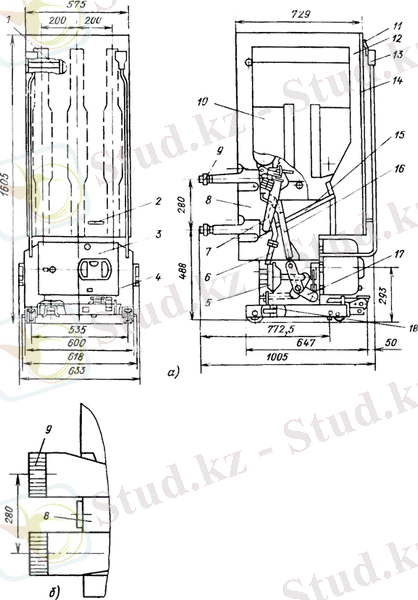

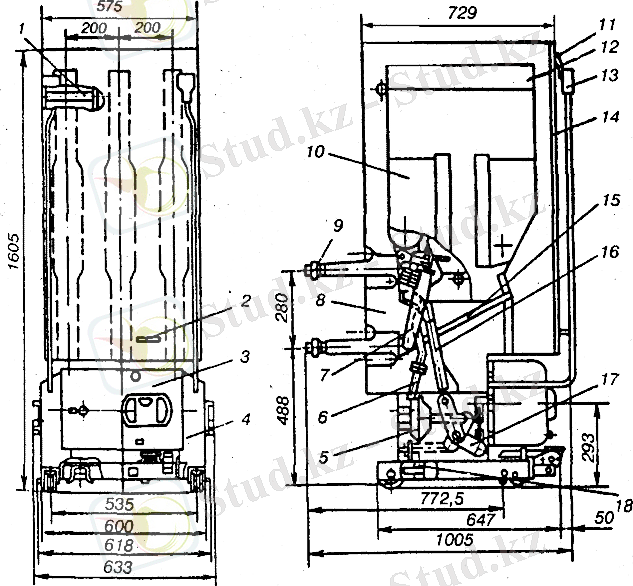

3-сурет. ВЭ-10 электромагнитті ажыратқышы: а -- 2500 А номиналды тогына дейін; б -- 3600 А номиналды тогының байланысы; 1 -- тірегіш; 2 -- саптары; 3 -- жетек; 4 -- негізі; 5 -- үрлеу қондырғысы; 6 -- түтік; 7 -- қозғалатын контакт; 8 -- полюс; 9 -- қозғалатын КРУ элементінің қозғалғыш контакты; 10 -- камера; 11 -- қапсырма шеге; 12 -- қаптама; 13 -- штепселді ажырау; 14 -- парақ; 15 -- шина; 16 -- тартушы; 17 -- ажыратқыш валы; 18 -- жерге қосу контакты.
Ажыратқышқа тапсырыс бергенде басқарушы электромагнитті орнату қажеттігі қуат көзіне тәуелсіз расталуы керек. Оперативті қосылу бір энергия тасығышпен жүзеге асады (қосу электромагниті әсер еткенде жұмыс істейтін цилиндрлі серіппелі жетегімен).
Оперативті немесе автоматты ажырау қысқа тұйықталу немесе жүктеме көбейіп қеткенде қуат көзіне тәуелсіз ажырау электромагниті әсер еткенде қосылатын ажыратқышта орнатылған цилиндрлі серіппелер көмегімен жүзеге асады.
Ажыратқыштың басты қозғалмайтын контактары ұштарында экрандары бар өзі орнатылатын контактардан тұрады. Барлық тістердің байланыс қысымы барлық тістерде орнатылған серіппелерден пайда болады. Байланыс тістерінің көлденең қозғалысы серіппе шрифтарымен шектеледі. 1600 А ажыратқыштың тістерінің ұштарында күміспен қапталған дәнекерленген жолатпа бар. Қозғалмайтын доғаажыратқыш контактары корпусқа серіппелермен тақалған бір жұп тістерінен тұрады.
Бас жылжымалы контактарды жоғарғы бөлiкте металлокерамикамен қаптаған доғаажыратқыш қозғалатын контакты бекiнедi. Тоқтарға контактар 1600 А және күмiс жамылғысы бар дәекерленген темiрлердi көп алады. Изоляторлар ток өткiзетiн сырықтарды қоспағанда тоққа ұқсас полюстың конструкциясы 2500 А тоққа полюстың конструкциясы 1600 А-ге дейiн қозғалатын контакт және корпус қоспағанда зорайтылған қималарды алады, жылжымайтын контакты корпус солқылдақ контактың жылжымалы контактымен қосымша тұйықтаған. (36 мм ажыратқыштарда 1600 А-ге дейiн) 55 мм сырықтың диаметрi ажыратқышта 2500 А-ге. 3600 А-шi тоққа ажыратқыштың полюсы тоққа ажыратқыштардың полюсынан 2500 А-лік ажыратқыш үлкен ... жалғасы
