72 пәтерлі тұрғын үй, дүкені мен офис және шаштараз жобасы



Мазмұны.
Кіріспе
1. Архитектуралық . құрылыс бөлімі.

1.1 Бастапқы мәлімет. 1.2 Құрылыстың бас жоспар алаңы
1.3 Көлемді. жоспарлы шешім
1.4 Конструктативті шешім
1.5 Сыртқы әрлеу
1.6 Ішкі әрлеу 1.7 Сейсмикаға қарсы іс. шара
1.8 Өртке қарсы іс.шара
1.9 Тотығуға қарсы іс.шара
1.10 Инженерлік қамтамасыздандыру 1.10.1 Жылыту.
1.10.2 Газдандыру.
1.10.3 Желдету.
1.10.4. Су жүргізу.
1.10.5. Канал құбыры(канализация)
1.10.6. Электрлендіру.
1.10.7. Электр құралдары.
1.10.8. Электр жарықтандыру
1.10.9 Қорғаныс іс.шаралары
1.11. Жылу техникалық шешімі

2. Конструктивті . есептеу бөлімі

2.1 Көп қуысты жабын панелін жобалау.
2.1.1. Жоспарлау тапсырмасы.
2.1.2. Өткін есебі және жүктеме.
2.1.3. Нормативті жүктеме және есептік күш.
2.1.4. Тақтаның қима өлшемдерін қабылдау.
2.1.5. Тақтаның бойлық оське көлбеу қимасы бойынша
беріктікке есептеу
2.1.6. Қиманың геометриялық сипаттамасы
2.1.7. Жабын иілу есебі
2.1.8.Бойлық оське тік қима бойынша жарықшақ
пайда болуын есептеу.
2.1.9. Баспалдақ торының элементінің конструктивті есебі
2.2.1. Құрама темір бетон шаршының есебі
2.2.2. Алаңды темір бетон тақтаның есебі




3. Құрылыс өндірісінің технологиясы бөлім


3.1. Негізгі жұмыстардың жүргізілуі
3.2. Жер жұмыстары.
3.3. Монолитті бетонды және темірбетон жұмыстары.
3.4. Монтаж жұмыстары.
3.5. Қабырға қалау.
3.6. Әрлеу жұмыстары.
3.7. Техникалық параметрі бойынша монтаждау кранын таңдау
3.8.Кірпіш қалауы бойынша технологиялық карта жасау
3.9.Өндірісте кірпіш қалау кезіндегі қауіпсіздігі

4. Құрылыс ұйымдастыру бөлімі

4.3.1. Бас жоспар құрылысының жобасы
4.1.1. Жалпы ереже
4.1.2. Уақытша ғимараттың керектілігін анықтау
4.1.3. Құрылыс алаңын сумен қамтамасыз ету
4.1.4.Прожектор есебі
4.1.5. Электр көзінің қуаттылығының есебі
4.2. Күнтізбені жоспарлау
4.3. Жұмыс көлемі бойынша ведомость есептеу

5. Экономикалық бөлім
5.1. Шымкент қаласындағы 24 кватиралы үй,дүкен,офис,
шаштараз құрылысының сметалық құжатының түсіндірме хаты
5.2.1. Құрылыс құнының сметалық есебі
5.2.2. Обьектінің сметасы
5.2.3. Барлық құрылыс жұмысының жергілікті есебі
5.2.4. Сумен жабдықтау,газбен жабдықтау,желдету,электр жарығы,канал құбырының жергілікті есебі
5.3.Жобаның басты технико. экономикалық көздері

6. Өмір.тіршілік қауіпсіздігі
6.1. Жалпы ереже
6.2. Басты қауіпсіздік және зиянды әрекет мінездемесі
6.3. Жобаланған обьектіні тұрғызу кезіндегі техника қауіпсіздігі
6.4. Жер жұмысы кезіндегі техника қауіпсіздігі
6.5. Темір бетон жұмысы кезіндегі техника қауіпсіздігі
6.6. Электр қауіпсіздігі
6.7. Адамдарды электр тогынан қорғау шаралары
6.8.Электр дәнекерлеу кезіндегі жарақат алудан алдын алу
6.9.Қысыммен жұмыс кезіндегі технико қауіпсіздігі
6.10. Өндіріс санитарлық және гигиена еңбек
6.11 Құрылыс алаңында өрт қауіпсіздігі
6.12.Табиғи жарық есебі




7. Қоршаған ортаны қорғау
7.1. Жалпы бөлім
7.2. Басты экологиялық мәселелер
7.3.Қоршаған орта қауіпсіздігіндегі құрылыстың мәні
7.4.Қоршаған орта қауіпсіздігі туралы іс.шара
7.5.Қоршаған ортаны зияндау есебі
7.5.1. Котлобан жұмысы кезіндегі шаңның зияны
7.5.2. Темір бетон жабынын дәнекерлеу кезіндегі азот
қышқылының зияны
7.5.3. Кірпіш қалдығының зияны
7.5.4. Қоршаған ортаны ластаудан экология.экономикалық
зияны
7.6. Қорытынды
Қорытынды
Conclusion.
Заключения
Әдебиеттер
Кіріспе

Бұл дипломдық жобада жобаланған «24 пәтерлі тұрғын үй, дүкенімен офис және шаштараз.Г.Иляева көшесінде»,оңтүстік Қазақстан облысы Шымкент қаласында.Бұл тұрғын үйдің құрылысы Шымкент қаласының халқы күннен күнге өсуіне байланысты негізделген.Тұрғын үй құрылысының керектігі Н.Назарбаевтың Қазақстан халқына жолдауында және Қ.Р. 2030 жылғы даму бағдарламасында басты назар аударған мәселе Шымкент қаласындағы
тұрғын мәселесі.
Бұл тұрғын үйде 24-жанұя тұруға арналған ,орташа қаржылай кіріспесі.Бұл жобада соңғы үлгідегі ғылыми жұмыстар және құрылыс
технологиясы өндіріс негізгі түрлері қолдан жобаланған.Ғимараттағы
қазіргі заманғы конструкциялар ,жоспарлау әдістер және құрылыс
алаңын инженерлер дайындады.

1. Архитектуралық құрылыс бөлімі

1.1. Бастапқы мәлімет

Сыртқы ауаның ең суық бес күндігіндегі орташа температура -15ºС.
Өте суық тәуліктегі орташа температура -25ºС.
Норматив бойынша саздақтың қату тереңдігі -0,38м.
Норматив бойынша щебенді грунттың қату тереңдігі -0,45м
Норматив бойынша қар салмағы 0,5нПа(I қорлы аймақ)
СНиП 2.01.07.-85*
Норматив бойынша жел қысымы 0,38кПа (III желді аймақ)
СниП 2.01.07.-85*
Құрылыс сейсмикалық алаңы -8 балл егер III-кесте гориялы грунттың
сейсмикасы бойынша инженерлі-геологиялық қорытындыжағдайының
келісімінше алаң Г.Иляева 69 бұрыш Төшенова көшесінде орналасқан.
Алаңда ғимараттың төмен бөлігінің және 1-ші қабаттың бөлігінің
құрылысы орындалған.Ғимараттың іргетасы нығыздалған галечникті іргетасқа орналасқан.Міндетті түрде іргетас астында галечникті нығыздалған грунт 0.8м беріктігімен төселген.Одан төмен - саздақ,
ағымды , күштілігі 8.0м жоғары.Саздақ отырылмайды.Ғимарат сыртында –үйінді грунт ,құрамы жағынан әртүрлі , күштілігі 1.0-1.2м
Грунт алаңы құрамы жағынан жеңіл орташа ерітулі тұздардан,тұздалмаған және тығыздығы қалыпты бетонға аз қарсыласушы,сульфатқа берікті цементке қарсыласпайды.
Жер асты сулары 2003 жылдың маусымына 0.7 тереңдікте болды.
Жер асты суы іргетас табанына жоғары қарсылықта тұрады.Сейсмикалық құрамына байланысты 3 сатылы грунтты есепке алғанда , жер сілкіну алаңы 8 баллды құрайды.

1.2.Құрылыс алаңының бас жоспары.

Г.Иляева көшесі ,69 бұрыш Төшенова көшелерінде құрылыс алаңы орналасады.Тұрғын үй дүкенімен , офис және әсемдік салоны 1-ші қабатта орналасады,және іргетас астына котлован қазылады.Г.Иляева
көшесі арқылы инженерлік желі өтеді:өсіп тұрған жасыл желектер
мүмкіндігінше сақталады.



1.3.Көлемді-жоспарлы шешім

Жоспарланған ғимарат 5 қабатты жоспарда тік бұрышты формада техникалық төлемен , ось бойынша өлшемі 54*10.8м.Бірінші қабаттың биіктігі 3.30м,ал қалған қабатының биіктігі 2.7м.
Ғимараттың бірінші қабатында дүкен , әсемдік салоны және 2 офис
орналасады, ал қабатта 2 және 3 бөлмелі тұрғын үйлер орналасады.
Ғимарат орналасады:
Төлес бөлігінде техникалық жағдайы,ВК іске қосу жайы ,щитоват немесе бойлярная бар.Бірінші қабатта сауда үйі , жүк салатын бөлме,
директор және жұмысшылар бөлмесі ,қабылдау,жұмыс бөлмесі,әйелдер және ерлер әжетханасы орналасқан.Ал типтік қабатта екі- үшбөлмелі
және төрт-екі бөлмелі тұрғын үйлер мынадай жайлармен :дәліз,қонақ бөлме,жатын бөлме, ас үй,ванна,әжетхана және лоджия.
Жалпы тұрғын үй саны:
Екі бөлмелі үй - 16 дана
Үш бөлмелі үй - 4 дана
Төрт бөлмелі – 4 дана

Көлемді жоспарлы көрсеткіш (СНиП Р.К 3.02.-02.2001)
Әдебиеттер тізімі
1Акимова Л.Д.,Амосов Н.Г.,Бадьин Г.М. и др.Технология строительного производства.Учебник для вузов.Под ред.Г.М.Бадьина.А.В.Мещанинова.4-е изд.,
Перераб. И доп.-Л.Стройиздат,Ленингр.отд-ние,1987,606с.
2Бакутис В.Э. Инженерная подготовка городских территорий.Уч.пособие для стройтельных вузов.М., «Высшая школа»,1970
3Бакутис В.Э.,Бутягин В.А.,Лунц Л.Б., Инженерное благоустройство городских территорий:Учебник для студентов специальности «Городское строительство»вузов Под общ ред.В А.Бутягина-М:Издательство литературы по строительству,1971
4Беленя Е.И.,Балдин ВА.,Веденников Г.С. и др.Металлически конструкций.Общий курс:Учебник для вузов.Под.общ.ред. Е.И.Беленя.-6-е изд.,перераб.и доп.-М:Стройиздат,1986.-560с.,ил
5.Бирюков Л.Е.Основы планировки и блогоустройство населенных мест и промышленных территорий.Учеб.пособие для вузов .-М:Высшая школа,1978.-232с.ил
6.Волга В.С.,Армановский Л.И.,Дехтяр С.Б. и др.Архитекрурные конструкций гражданских зданий .2-е изд.,перераб. И доп.-К.Будивэльнык,1988-240с:ил
7.Гаевой А.Ф.Усик С.А. Курсовое и дипломное проектирование .
Промышленное и гражданские здания :Учеб.пособие для техникумов /Под.ред.А.Ф.Гаевого.-Л.:Стройиздат,Ленингр.отд-е.,1987-264с.: ил
8.Горбатов.В.И.Техника безопасности и противопожарная техника на строительстве.Изд 3-е ,перераб. И доп.,Государственное издательство литературы по строительству и литературе,1956
9.Далматов.Б.И.Механика грунтов ,основания фундаментовы.-2-е изд.Перераб.и доп.Л.:Строииздат,Ленингр. отд-е ,1988.-415с ил.
10.Лунц Л.Б.Городское зеленое строительство.Учебник для вузов .изд.2-е,доп. И перераб.М.,Стройиздат,1974-275с
11.Мандриков А.П.Примеры расчета металлических конструкций :Учеб.пособие для техниумов.-2-е изд.,перераб. И доп.-М.:Стройиздат,1991-431с.:ил
12.Нисис М.Н. Гринкруг Г.Н. Справочник по технике безопасности .Изд-е 2-е испр.,доп.Киев, «Будивельник»,1973
13.Пищаленко Ю.А. Технология возведения зданий и сооружений .Киев:Высшая школа.Головное изд,1982-192с.
14.Пчелинцев В.А. и др.Охрана труда в стройтельстве:Учеб.для строит.вузов и фак.-М.:Выш.шк.,1991-272 с.: ил.
15.Степанов В.К.,Великовский Л.Б.,Тарутин А.С.Архитектура гражданских и промышленных зданий.Основы планировки населенных мест:Учебник для студентов вузов по спец. «Промышленное и гражданские строительство».-М.:Высш.школа.,1985-192с., ил
16.Сухачев И.А.Организация и планирование строительного производства.Управления стройтельной организацией:Учеб. Для вузов 3-е изд.,прераб. И доп.-М.:Стройиздат,1989-752с.:ил
17.Хамзин С.К.Технология возведения зданий и сооружений.Алматы:1996-352с
18.СНип РК 2703-04-2001 «Cтроительство в сейсмических районах».
19.СНиП 2701707-85 «Нагрузки и воздействия»
20СНиП РК 5704-23-2002 «Стальные конструкций 7Нормы проектирования».
21.СНиП 2.01.02-85 «Противопожарные нормы»
22.СНиП 2702701-83 «Оснавания зданий и сооружений»
23.СНиП 2704702-84 «Водоснабжение.Наружные сети

Пән: Құрылыс
Жұмыс түрі:  Дипломдық жұмыс
Тегін:  Антиплагиат
Көлемі: 63 бет
Таңдаулыға:
Мазмұны.
Кіріспе

1. Архитектуралық - құрылыс бөлімі.

1.1 Бастапқы мәлімет.
1.2 Құрылыстың бас жоспар
алаңы
1.3 Көлемді- жоспарлы шешім

1.4 Конструктативті шешім

1.5 Сыртқы әрлеу

1.6 Ішкі әрлеу
1.7 Сейсмикаға қарсы
іс- шара
1.8 Өртке қарсы іс-шара

1.9 Тотығуға қарсы іс-шара

1.10 Инженерлік қамтамасыздандыру
1.10.1 Жылыту.
1.10.2 Газдандыру.
1.10.3 Желдету.

1.10.4. Су жүргізу.

1.10.5. Канал құбыры(канализация)

1.10.6. Электрлендіру.
1.10.7. Электр құралдары.
1.10.8. Электр жарықтандыру

1.10.9 Қорғаныс іс-шаралары

1.11. Жылу техникалық шешімі

2. Конструктивті - есептеу бөлімі

2.1 Көп қуысты жабын панелін жобалау.

2.1.1. Жоспарлау тапсырмасы.

2.1.2. Өткін есебі және жүктеме.

2.1.3. Нормативті жүктеме және есептік күш.
2.1.4. Тақтаның қима өлшемдерін қабылдау.
2.1.5. Тақтаның бойлық оське көлбеу қимасы бойынша
беріктікке есептеу

2.1.6. Қиманың геометриялық сипаттамасы
2.1.7. Жабын иілу есебі

2.1.8.Бойлық оське тік қима бойынша жарықшақ
пайда болуын есептеу.

2.1.9. Баспалдақ торының элементінің конструктивті есебі
2.2.1. Құрама темір бетон шаршының есебі
2.2.2. Алаңды темір бетон тақтаның есебі

3. Құрылыс өндірісінің технологиясы бөлім

3.1. Негізгі жұмыстардың жүргізілуі
3.2. Жер жұмыстары.
3.3. Монолитті бетонды және темірбетон жұмыстары.
3.4. Монтаж жұмыстары.
3.5. Қабырға қалау.
3.6. Әрлеу жұмыстары.
3.7. Техникалық параметрі бойынша монтаждау кранын таңдау
3.8.Кірпіш қалауы бойынша технологиялық карта жасау
3.9.Өндірісте кірпіш қалау кезіндегі қауіпсіздігі

4. Құрылыс ұйымдастыру
бөлімі

4.3.1. Бас жоспар құрылысының жобасы

4.1.1. Жалпы ереже

4.1.2. Уақытша ғимараттың керектілігін анықтау
4.1.3. Құрылыс алаңын сумен қамтамасыз ету
4.1.4.Прожектор есебі

4.1.5. Электр көзінің қуаттылығының есебі

4.2. Күнтізбені жоспарлау

4.3. Жұмыс көлемі бойынша ведомость есептеу

5. Экономикалық бөлім

5.1. Шымкент қаласындағы 24 кватиралы үй,дүкен,офис,
шаштараз құрылысының сметалық құжатының түсіндірме хаты
5.2.1. Құрылыс құнының сметалық есебі

5.2.2. Обьектінің сметасы

5.2.3. Барлық құрылыс жұмысының жергілікті есебі
5.2.4. Сумен жабдықтау,газбен жабдықтау,желдету,электр жарығы,канал
құбырының жергілікті есебі
5.3.Жобаның басты технико- экономикалық көздері

6. Өмір-тіршілік қауіпсіздігі
6.1. Жалпы ереже

6.2. Басты қауіпсіздік және зиянды әрекет мінездемесі
6.3. Жобаланған обьектіні тұрғызу кезіндегі техника қауіпсіздігі
6.4. Жер жұмысы кезіндегі техника қауіпсіздігі

6.5. Темір бетон жұмысы кезіндегі техника қауіпсіздігі
6.6. Электр қауіпсіздігі

6.7. Адамдарды электр тогынан қорғау шаралары
6.8.Электр дәнекерлеу кезіндегі жарақат алудан алдын алу
6.9.Қысыммен жұмыс кезіндегі технико қауіпсіздігі
6.10. Өндіріс санитарлық және гигиена еңбек

6.11 Құрылыс алаңында өрт қауіпсіздігі

6.12.Табиғи жарық есебі

7. Қоршаған ортаны қорғау
7.1. Жалпы бөлім

7.2. Басты экологиялық мәселелер

7.3.Қоршаған орта қауіпсіздігіндегі құрылыстың мәні
7.4.Қоршаған орта қауіпсіздігі туралы іс-шара

7.5.Қоршаған ортаны зияндау есебі

7.5.1. Котлобан жұмысы кезіндегі шаңның зияны
7.5.2. Темір бетон жабынын дәнекерлеу кезіндегі азот
қышқылының зияны

7.5.3. Кірпіш қалдығының зияны

7.5.4. Қоршаған ортаны ластаудан экология-экономикалық
зияны

7.6. Қорытынды

Қорытынды
Conclusion.
Заключения
Әдебиеттер

Кіріспе

Бұл дипломдық жобада жобаланған 24 пәтерлі тұрғын үй, дүкенімен
офис және шаштараз.Г.Иляева көшесінде,оңтүстік Қазақстан облысы Шымкент
қаласында.Бұл тұрғын үйдің құрылысы Шымкент қаласының халқы күннен күнге
өсуіне байланысты негізделген.Тұрғын үй құрылысының керектігі
Н.Назарбаевтың Қазақстан халқына жолдауында және Қ.Р. 2030 жылғы даму
бағдарламасында басты назар аударған мәселе Шымкент қаласындағы
тұрғын мәселесі.
Бұл тұрғын үйде 24-жанұя тұруға арналған ,орташа қаржылай
кіріспесі.Бұл жобада соңғы үлгідегі ғылыми жұмыстар және құрылыс
технологиясы өндіріс негізгі түрлері қолдан жобаланған.Ғимараттағы
қазіргі заманғы конструкциялар ,жоспарлау әдістер және құрылыс
алаңын инженерлер дайындады.

1. Архитектуралық құрылыс бөлімі

1.1. Бастапқы мәлімет

Сыртқы ауаның ең суық бес күндігіндегі орташа температура -15ºС.
Өте суық тәуліктегі орташа температура -25ºС.
Норматив бойынша саздақтың қату тереңдігі -0,38м.
Норматив бойынша щебенді грунттың қату тереңдігі -0,45м
Норматив бойынша қар салмағы 0,5нПа(I қорлы аймақ)
СНиП 2.01.07.-85*
Норматив бойынша жел қысымы 0,38кПа (III желді аймақ)
СниП 2.01.07.-85*
Құрылыс сейсмикалық алаңы -8 балл егер III-кесте гориялы грунттың
сейсмикасы бойынша инженерлі-геологиялық қорытындыжағдайының
келісімінше алаң Г.Иляева 69 бұрыш Төшенова көшесінде орналасқан.
Алаңда ғимараттың төмен бөлігінің және 1-ші қабаттың бөлігінің
құрылысы орындалған.Ғимараттың іргетасы нығыздалған галечникті іргетасқа
орналасқан.Міндетті түрде іргетас астында галечникті нығыздалған грунт 0.8м
беріктігімен төселген.Одан төмен - саздақ,
ағымды , күштілігі 8.0м жоғары.Саздақ отырылмайды.Ғимарат сыртында –үйінді
грунт ,құрамы жағынан әртүрлі , күштілігі 1.0-1.2м
Грунт алаңы құрамы жағынан жеңіл орташа ерітулі тұздардан,тұздалмаған
және тығыздығы қалыпты бетонға аз қарсыласушы,сульфатқа берікті цементке
қарсыласпайды.
Жер асты сулары 2003 жылдың маусымына 0.7 тереңдікте болды.
Жер асты суы іргетас табанына жоғары қарсылықта тұрады.Сейсмикалық құрамына
байланысты 3 сатылы грунтты есепке алғанда , жер сілкіну алаңы 8 баллды
құрайды.

1.2.Құрылыс алаңының бас жоспары.

Г.Иляева көшесі ,69 бұрыш Төшенова көшелерінде құрылыс алаңы
орналасады.Тұрғын үй дүкенімен , офис және әсемдік салоны 1-ші қабатта
орналасады,және іргетас астына котлован қазылады.Г.Иляева
көшесі арқылы инженерлік желі өтеді:өсіп тұрған жасыл желектер
мүмкіндігінше сақталады.

1.3.Көлемді-жоспарлы шешім

Жоспарланған ғимарат 5 қабатты жоспарда тік бұрышты формада техникалық
төлемен , ось бойынша өлшемі 54*10.8м.Бірінші қабаттың биіктігі 3.30м,ал
қалған қабатының биіктігі 2.7м.
Ғимараттың бірінші қабатында дүкен , әсемдік салоны және 2 офис
орналасады, ал қабатта 2 және 3 бөлмелі тұрғын үйлер орналасады.
Ғимарат орналасады:
Төлес бөлігінде техникалық жағдайы,ВК іске қосу жайы ,щитоват немесе
бойлярная бар.Бірінші қабатта сауда үйі , жүк салатын бөлме,
директор және жұмысшылар бөлмесі ,қабылдау,жұмыс бөлмесі,әйелдер және
ерлер әжетханасы орналасқан.Ал типтік қабатта екі- үшбөлмелі
және төрт-екі бөлмелі тұрғын үйлер мынадай жайлармен :дәліз,қонақ
бөлме,жатын бөлме, ас үй,ванна,әжетхана және лоджия.
Жалпы тұрғын үй саны:
Екі бөлмелі үй - 16 дана
Үш бөлмелі үй - 4 дана
Төрт бөлмелі – 4 дана

Көлемді жоспарлы көрсеткіш (СНиП Р.К 3.02.-02.2001)

№ Атауы Қоғамдық Тұрғын
жайлар үйлер
1 Жалпы аудан м2 707,26 2864,64
Тұрғын үйдің жалпы ауданы — 1796,76
2 Пайдалы аудан м2 521,89 —
3 Есептік аудан м2 447,39 —
4 Құрылыс көлемі 12350,95
5 Құрылыс көлемі 1436,78
6 Құрылыс алаңы 736,93
7 Қабаты,қабат 5

1.4. Конструктивті шешім.

Ғимараттың негізгі қабырғалары тұтас құймалы темірбетон қаңқасына
есептелінген,бір осьі арқылы байланыса және қашандық диафрагмасы бар.
Іргетас –ленталы құрама блоктан ГОСТ(3579-78) арқылы ,тұтас құймалы бетон
В10 класты және тірек бағаналарыВ1,25 бетон класы.Іргетас астына В3,5
класты бетон қалыңдығы 100мм дайындық жұмыстары жүргізілген.Бетон сульфатқа
төзімді портландцементке жобаланады.Іргетастың негіздері маңызды негіз
ретінде
жұмыс жасайды.Маңызды негіз ретінде қосымша қабат орналасады.Ол гравилі
құмды грунт 516,6 белгіге дейін қабаттаса төсеу тәсілімен
орындалады.Нығыздалған негіздің серпімділік модулі Е=300кгсм2 кем
болмауы қажет.Гравий- құмды грунтты саздақ қосылыстардың болуы
мүмкінділігін ескере отырып , нығыздау су қосу арқылы орындалады.
Іргетасқа дейінгі қайта көмуді және еден астына дейінгі көмуді
жергілікті саздақты жерді құрылыс қалдығынсыз баптап ,нығыздап төсеу арқылы
орындалады.Құрғақ жердің тығыздығы 1,65кгсм3 болу керек.0,080-белгісінде

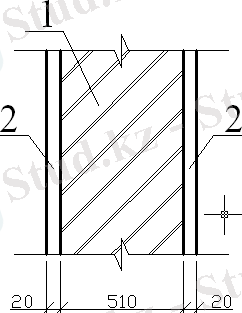

Көлденең су қорғаныс қабаты 1:2 құмды-цемент қоспасынан төселеді.Сыртқы
қабырға қалыңдығы 510мм күйдірілген қыштың маркасы М75 қоспа маркасы М50
жіктегі осьтік созылу кірпіш қалау кезіндегі уақытша қарсыласы Rkt120кПа.
Аралық қабырға -120мм қалыңдықтағы армакірпіш қаңқа және байлама –В15 және
В25 класты тұтас құймалы темірбетон.Маңдайша тұтас құймалы темірбетон .
Баспалдақ –құрама темірбетон.Жабын құрама темірбетоннан тақта сериясы
1.141.1-40с және құйма темірбетон .Жылу қабаты –минералды тақта P=300кгм2
Қалыңдығы 150мм және керамзитті гравий.γ=60кНм3; қалыңдығы 250мм
Шатыр- желдетулі өткел,суағармен жабдықталған.А-Б өсінің жабыны мырышты
болат қаңылтырқалыңдығы 0,7мм ағаш стропила арқылы.Б-Д осінің жабыны
толқынды асбоцементті беттер СВ 1750 ГОСТ ВОФЗ 40-95 арқылы .Терезе есік
ағашы ГОСТ 11214-86 арқылы ,ГОСТ 66899-88 және 1.136.-19 сериясы.
Еден –бөлшек сериясы 2.244-1.4.2.144-1 орнатылған.

1.5. Сыртқы әрлеу жұмысы

Ғимаратты сыртқы әрлеу жұмысы: цокольды әрлеу:
-қалыңдығы 60мм облицовкалы бетон тақта қабырғаны әрлеу:
-тас қабырғаны әк-цементті қоспамен жақсылап сылау.
-жоғары сапалы сылақ
-қасбетті минералды толықтырғыштармен әрлеу.
-қас бетті бояу.
-торларды майлы бояумен бояу ,қапсырма қоспасымен құбырды ағарту.
-Аликобонд беттерімен болконмен жақтауларын қаптау.

1.6. Ішкі әрлеу

- жоғары жақсы сылақ
- әкті және желімді суда қосу арқылы бояу.
- есік және терезе ылдиларын сылау.
- карнизбен ,плинтустарды тақталармен жабдықтау.

1.7.Сейсмикаға қарсы іс-шара.
Сейсмикалық құрылыс аймақтары СНиП РК 2.03.04.2001.бойынша жобадағы
сейсмикаға қарсы іс-шаралар СНиПРК 2.05.04-2001.
Сейсмикалық аудандағы құрылыс сай жүргізілген.Ғимараттың негізгі
көтергіш қабырғалары тұтас қималы темір бетонды қаңқамен байланысқан,бір
осьі арқылы қатаңдық диафрагмасы сейсмикалық қарсы белдік және барлық
көлденең қабырғаларды белдіктер жүргізілген.Сейсмика тұтақтылығы 8
бал.Ғимараттың сейсмикаға тұрақтылығын қамсыздандыру біріккен қабырға
жұмыстары: тас қалау, қатаң бекітілген тұтас құймалы темір бетон байламасы
мен,сондай-ақ көлденең қатаң жабыны сейсмикаға қарсы белдігімен шанду
–белдіктер және тұтас құймалар іргетас.
Тас қалау сапасы арматуралау және байланыс тұтас құймалы темір бетон
СНиПРК 2.03.-04.2001. талаптарына сай болуы қажет.Сыртқы және ішкі қабырға
және аралық қабырғалар күйдірілген қыштан М75 маркалы М50 маркалы қоспамен
қаланады.Қоспа қаттылығын күшейту мақсатында қоспалар қосылады,ауа-райының
кері әсеріне төзімді. Жіктегі остік созылу кірпіш қалау кезіндегі уақытша
қарсыласу Rnt120кПа болуы керек.Қабырғадағы қарсыласу әсері сондай-ақ
тұтас темірбетон байламамен тіректермен қосылу жерінде , СГ-1
Бөлшек сериясы 2.130-6с .1 . адымы тігінен 675мм және 750мм торы көлденең
қойылуды қарастырылған .Көлденең қабырғаны арматурлау және сейсмикаға қарсы
белдігі арасынан байлама және қаңқа тіректері өткізіледі.
Аралық қабырғалар ұзына бойы арматураланады.Адымы 675мм көлденең
өзекше г d 5 Вр 1 (барлық ауданы 0,39 см2 ) биіктігі арқылы және көлденең
өзекше d 3 Вр1 адымы 400 мм.Құрамы темір бетон тақталарының қаптауларының
шпонкалы қосылысы.Тақталар арасындағы жіктер құмды – цемент қоспасымен
толтырыларды.Қабырғалардың ұзына бойы тақта бойымен сейсмикаға қарсы тұтас
құймалы белдік құйылады.Бөлшек сериясы 2.140-5 с вып.1 .шанду – белдіктер
және сейсмикаға қарсы белдікпен байланыс,шанду белдіктер жабын деңгейінде
тігінен шығыңқы сериясы 2.100 – 3с В1.Терезе мен есік маңдайлары тұтас
құймалы темір бетонмен құйылған.
1.8. Өртке қарсы іс-шара
Ғимараттың өртке тұрақтылық дәрежесі II
Өртке қарсы іс-шаралар СНиПРК 2.02.-05.2002.
Өртке қарсы норма,СНиПРК 3.02.2001
Қоғамдық ғимараттар және үймереттер СНиПРК 3.01.-01.2002.
Қала құрылысы ауыл және қала қонысын жоспарлау және тұрғызу талаптарына
сай жүргізілген .
Жоспарлау жәйі және эвокуациялық жол шешімі СНиПРК 2.02.-01-2001.
Ғимаратпен үймереттің өртке қауіпсіздігі талаптарына сай
жүргізілген.Есіктер сыртқа ашылады.Әрлеу жадығаттары,жобада қолданылған
сапа сертификаты болуы керек.Мемлекеттік өрт инспекциясы және
санэпидстанциясы талабына сай болуы міндетті.
Ағаш элементтер СНиП 3.03.01-85,СНиП 2.01.01.-85 талабына сәйкес ылғалға
төзімді және антиперинді құрама болуы қажет.
Металл конструкцияларды екі рет тегістеу сырымен сырлау қажет.ГФ-021
ГОСТ 25:29-85 бір қабатта. Сырлау жұмыстары СНиПРК 2.01-19-2004 құрылыс
конструкцияларын коррозиядан қорғау және ГОСТ 12.3.005-75
Сырлау жұмыс кезінде техника қауіпсіздігін сақтау талаптарына сай
орындалады.Ғимаратқа өртке қарсы машинаның кіруі қамтамасыз етілген.

1.9.Тотығуға қарсы іс-шара

Барлық конструктивті элемент , тотығудан қорғаудан керек ететін ,СНиПРК
2.01.19-2004 құрылыс конструкциясын тотығудан қорғауталабына сай өңделуі
қажет.Салынған бөлшектерді құмды –цементті қоспамен жабу қажет.Тұтас
құймадағы конструкциядағы арматураның қорғаныс қабаты талабына сәйкес СНиП
2.03.-11-84. Бетонды және темірбетонды контрукциялар.
Металл конструкцияларды лак бояумен екі рет , тегістеп бояу бір
рет жасалынады.Ғимараттағы барлық ағаш элементтер антишептированиялау
қажет.

1.10 Инженерлік қамтамассыздандыру
1.10.1.Жылыту.
Ғимаратты жылыту сыртқы жылыту жүйесі мен жабдықталған.Жылу әкелуші
ретінде су қолданылады.Мәні Тлод=150ºС,Тобр=70ºС.Жылытушы керекті
жағдайларға жылытуға және желдетуге су қолданылады.Мәні
Тлод=95ºС,Тобр=70ºС.Бір құбырлы жылыту жүйесі ,тігінен П секілді
тіректермен
қосылыссыз әсерлерімен құбырлар төменгі бөлігінде орналастырылады және
минералдымақтадан қорғанвш қабаты.Ал қорғаныш қабаты жоқ құбырда және
шойын радиаторлар майлы бояумен сырланады.Дайындау,монтаж,құбырлард ы
орналастыру СНиПРК 4.02.-05.-2001. Жылыту,желдету және кондиционерлеу
және Бу және ыстық су құбырларын эксплутациялау қауіпсіздік құрылыстың
ережесі талаптарына сай жүргізіледі.

1.10.2. Газдандыру

Жобаланған тұрғын үйде газдандыру ғимараттың фасады бойынша ішкі
кварталындағы газ құбырына жобаланған.Барлық ас үй төрт камфорлы газ
плитасымен ПГ-4 жабдықталған.
Газ құбыры ГОСТ 10704-90, сәйкес электр дәнекерленетін болат
қабырға жобаланған,жасалынған болат стилі СТВЫ ГОСТ 380-71.
Құбырлар ашық түрде қойылады,қабырғалармен қиылысқан жерде газ құбырын
Үлкен диаметрлі болат құбырлы футляры жалғастырады.Газ құбырын бекіту
кранштейн және ілгектер көмегімен жүзеге асады.
Газ құбырын өшіру және қосу еден деңгейінен 1,5м биіктікте
орналасады.
Барлық монтаждау және тексеру жұмыстарын жүргізу СНиП 3.05.02.-88.
Газ шаруашылығындағықауіпсіздік ережесі бойынша талаптарын қатаң ескере
отырып жүргізілген.Монтажды-құрылыс жұмысы газ құбырын тексеріп болған соң
екі рет ашық түсті майлы сырмен сырлау қажет.

1.10.3.Желдету
Жобада ас үйден және әжетханадан ауаны сору және желдету
қарастырылған.Ауа шығарғыш мырышты болат беттерден жасалған.СНиПРК 4.02.-
05.-2001 Жылыту,желдету және кондиционерлеу.

Су құбыры және канализация .
Су құбыры және канализациядан негізгі көрсеткіштер.

4. Су құбыры.
Жобаланған обьектіні сумен қамтамассыз жұмыс жасап тұрған су құбыр
жүйесіне жобаланған.Ол жүйеге қосу үшін алдында тұрған құдық арқылы.
Сыртқы жүйе ГОСТ 18599-2001 сәйкес қысымды пластмассалы құбыр арқылы
орындалады.Ішкі суық және ыстық су жүйесі болатты су-газ жүргізуге арналған
мырышты құбырға ГОСТ 3265-75 жобаланған.Құбырлар қабырға арасында ашық
орналасады.Бөлу схемасы тұйықталған.Жүйеде 0,0005 еңісімен қойылған.Құбыр
екі рет майлы сырмен сырланады.Дүкенге, офиске,шаштаразға,үйге кіргізер
алдында су өлшегіш құралы, ілмегі орнатылады.Суық сумен қамтамассыз ету
полиэтилен құбыры арқылы жүргізіледі.ГОСТ 18599-83.Ыстық сумен қамтамассыз
ету төледе орналасқан.Ыстық су құбыры мен және айналу құбыры су-
газжүргізуге арналған мырышты құбыр ГОСТ 3262-75ºталабына сәйкес.
Ішкі жүйе тұрмыстық конолизация шойынды құбырға d=50-100мм ГОСТ
6942,3-80 жобаланған жүйеде тексеру және тазалау қондырғысы
орнатылған.Желдету жүйесі желдету тіреуіштерімен жабынға шығады.Ішкі су
және канолизация жүйесін монтаждау СНиПРК 4.01.-02.-2001. Сумен
қамтамассыз ету ,сыртқы жүйе және үймерет талабы арқылы жүргізіледі.

5. Канализация.

Ғимаратты жобалауда лас суды шығару есебі жұмыс істеп тұрған
коллектр
арқылы жүзеге асады.Сыртқы жүйе керамикалық құбыр d=150мм ГОСТ 286-82
арқылы орындалады.Жүйеде канализациялық құдық орналастырылады.d=1000мм
темірбетон құрама элементінен Т.П.90.2.-09.22.84. арқылы.Ішкі жүйедегі
тұрмыстық канализация пластмассалы құбыр ГОСТ 22689.3-80.СНиПРК
4.01.02.2001. Сумен қамтамассыз ету ,Сыртқы жүйе және үймерет арқылы
орнатылады.Жүйеде тексеру және тазалау қондырғысы орнатылған.Желдету жүйесі
тіреуіштерімен жабынға шығады.

1.10.6.Электрлендіру.

Бұл бөлімнің жобасы негізгі жобалау тапсырмасында орындалған,құрылыс
жоспарында бөлімдердің тапсырмасы ВСН 59-88, СНиПРК 2.04.05.2002.
Табиғи және қолдан жасалған жарық және ПУЭ, және тұтынушы үш категориялы
электрлендіру.

6. Электр құралдары

Таратқыш құрылғысы ретінде электрлік тақта ВРУІ-28 жинағы қолданылады.
Үш фазалы ток трансформатор есепшісімен ортақ қолданыстағы жарықты басқару
құрылғысы есепші құралымен.Электрлі тақта ғимараттың төле бөлігінде
қойылады.Электр энергиясын пайдаланушы техникалық құралдаржәне электр жарық
беруші болып табылады.Әр үйге бір фазалы электр энергиясын дара есепшісі
арқылы ,әр қабатта орналасатын ток келу кабельдарымен алюминді сым арқылы
құбыр ішінде орналастырады.Дүкен үшін өзіне арналған реттегіш тақта ПР-ІІ
есепші құрылғысымен және офиспен шаштаразға дара есепші құралымен СНиПРК
2.04-05-2002. Табиғи және қолдан жасалған жарық.

7. Электр жарықтандыру.

Ортақ жарықтандыру қарастырылған.Ылғал бөлмелер толықтырғыштармен
нығыздалған шырықтар қолданылады.Жарықтандыру жұмысы ПУНП өткізгішімен
және мыс сымды кабельмен орналастырылған,жабын тесіктері және сылақ асты
арқылы,өшіру құралдары еденнен 0,8м биіктікте қойылған.Разеткалар ас үйде
стол деңгейінде , ал қалған бөлмеде еденнен 0,3мбиіктікте орналасқан.СНиПРК
2.04-05-2002 табиғи және қолдан жасалған жарық.
Баспалдақтағы жарықты автоматты және орналасу әсері арқылы.Ортақ
үйлер
жүйесінде дара электр энергия есептегіші бар.Төлені жарықтандыру ВВГЗк1,5
ашық түрдегі кабель көмегімен жасалынған.

1.10.9.Қорғаныс іс-шаралары.

Барлық металл элементтері бөліктерін орналастыру , адым тигенде
қалыпты кернеулі жерді әсерге қосу керек.Нөлдік қорғаныш өткізгіші
ретінде арнайы жасалынған өткізгіштер қолданылады.

1.11.Жылу техникалық шешімі

ШешімдіСНиПРК 2-04-01-2001 құрылыстағы жылу техникасы арқылы
орындалады.
Ылғал зоналы аймақ бойынша 1-құрғақ.Бөлмедегі ылғалдық режимі 1-
кесте бойынша –құрғақ эксплутациячлық талабы бойынша 2-А.
Қабырға жадығаты:1-кәдімгі сазды кірпіш
2-сыртқы және ішкі сылақ

Талап етілген жылу берілудің қарсыласын анықтаймыз.
Rотр,м2,ºСВТ Rотр=п(tв-tн)∆ tн * aв
Мұнда : n- коэффициент, сыртқы қорғаныс қабатының сыртқы ауаға қатынасы
арқылы 3 кестеде көтсетілген.Сыртқы қабырғаға n=1,to= ішкі ауа
температурасының мәні,ºС-жобалау нормасы бойынша tв=18;
tв= сыртқы ауа температурасының мәні, ºС – қорғаныш қабатының жылу инерция
Д қоса есептеп аламыз.∆ tн= қалыпты температураның түсуі ішкі ауа
температурасы және жоғарғы бөлігінің ауа температурасы 2-кесте арқылы
аламыз.
∆ tн=7 aв-қорғаныш қабатының ішкі жоғарғы бөлігінің жылу
тебілу коэффциент;4-кесте бойынша аламыз. aв=8,7ВТ(м2* ºС)
Қоршау қабатының констукциясының жылу инерциясы Д есептейміз.
D=R1S1+R2S2;
Мұнда : R1 R2-қоршау конструкциясының қабатындағы термиялық
қарсыласу,м2*СВТ
S1 S2-қоршау конструкциясының қабатындағы жадығаттың жылу
жағдайының есептік коэффициенті ВТ(м2* ºС) 3-прил арқылы S1 =922132=8,95
Қоршау констуциясының қабатындағы термиялық қарсыласуын анықтаймыз.
R=бγ:
Мұнда:б- қабат қалыңдығы; м:
γ- жылы өткізудің есептік коэффициенті:
ВТ(м2* ºС) 3-прил арқылы аламыз.
б1=0.51; б2=0,02*2=0,04
γ1=0.7: γ2=0.7:
R1 =0,510,7=0,729: R2=0,04
Солайша :b=0,729*9,2+0,05*8,95=7,22
Сондай-ақ қысқы сыртқы ауа температурасын есептеу жылу инерциясы D7 үлкен
етіп қабылдап ең суық бес күндік орташа температурасын аламыз-0,92.
tH=32 ºС-СНиП 2.01.01.-82. құрылыс климотологиясы және
гоефизикасы бойынша.
R0 tp= 1(18-(32))7*8,7=0,821
Жылу берілуге қарсыласуын анықтаймыз. R01 м2*СВТ .
Қоршау конструкциясы: R0=1aв+ Rк+1aн
Мұнда:aв=алдында айтылған.
Rк=қоршау конструциясының термиялық м2*СВТ,көп қабатты
конструкцияның формуласымен анықталады.
aн= қорғаныш қабатының ішкі жоғарғы қабатының жылу тебілу
коэффициенті(қысқы мерзімде) ВТ м2*ºС 6-кесте бойынша γн=23 деп алынады.
Термиялық қарсыласу Rк, м2*СВТ қорғаныш қабатымен бір қабатта орналастыра
отырып, бөлек қабаттағы термиялық қарсыласуын анықтайды.
Rк= R1 + R2 =0,729+0,057=0,786
Сонда: Rо=18,7+0,786+123=0,944
Rо Rотр; қорғаныс қабатының жылу берілу қарсылығы жоғары , талапты
жылу берілу қарсылығы орындалады.Сонда ғимараттың қабырға қалыңдығы
қалыпты температураны қамтамассыз етеді.

2. Конструктивті есептеу бөлімі.

2.1.Көп қуысты жабын панелін жобалау.
2.1.1.Жоспарлау тапсырмасы.

Құрама темірбетон көп қуысты жабынды құрастыру және есептеу керек.Қабат
арасындағы жабын мына жоспарының өлшемі В*1=1,2*60м
2.1. Суретте жабынның конструкция өлшемі :
Жабын үй жадығы.
Бетон В30. Rв=17МПа; Rвt=1,2МПа;
γв2=0,85. Rв ser=22МПа; R∆+ ser=1,8МПа;
Е=32,5*102МПа
Арматура жабын кернеулі арматурамен жабдықталады.А=Vкласты: Rs=680МПа;
Rs,ser=785МПа;Es=19*10 МПа.Жабын полкілері арматураланады ГОСТ 8478-61.
бойынша дәнекерленген тор арқылы сымды арматура Вр-1 класты.
2.1.1.Көп қуысты жабын тақтасы.
Монтаждың және қаңқаның көлденең арматурасы мына класты болады.А-L-
R=22МПа, R=175МПа .Электротермиялы әдіс арқылы алдын-ала созылуын
анықтаймыз.Мына жағдайға байланысты A-V класты арматура аламыз.
бsp+P ≤ Rs,ser=785МПа; бsp -P0.3 Rs,ser
мұнда: l-созылу кезіндегі шекті ауытқу ,ал созу әдісіне байланысты
(см.П.1,231).
Электротермия созу әдісі арқылы р =30+360 l =85МПа
Мұндағы: L-созылған стерженнің ұзындығы : L=6,3 м
Р=30+3606,3=85МПа;
бsp ≤ Rs,ser-р=785-85=700МПа;
бsp0,3 Rs,ser+ р=0,3*785+85=405МПа қабылдаймыз. бsp =700МПа
Формула бойынша созылған стерженнің алдын-ала ауытқуын есептейміз:пр=6
∆γsp=0.5р бsp(1+1)=0.5*85700(1+1)=0,084.
Формула бойынша созудың дәлдік коэффициентін анықтаймыз.
γsp=1- ∆ γsp=1-0.084=0.916
Жарықты тексеру кезінде тақтаның үстінгі бөлігіндегі сығылуды аламыз.
γsp=1+ ∆ γsp=1+0.084=1,084
Алдын –ала керілу-созылу дәлдігін қоса есептеген былай болады:
бsp=0,916*700=640МПа

2.1.2.Өткін есебі және жүктеме.
Өткін есебі негізгі қабырғаға ілінуіне байланысты.
Сурет 2.2.Жабынның есептік схемасы.

2.2. суретке қарап өткін есебі мынаған тең.
Lp=L-2*0.5c=6000-2*0.5*190=5810мм=5 ,81мм
2.1. кестеде 1м2 жабынға түсетін жүктеменің мәні .
2.1.кесте. 1м2 жабынға түсетін нормативті және есептік жүктеме.

Жүктеме атауы және Нормативті жүк. Жүк бойынша Есептік жүк
есебі. Нм2 сенімділік коэфф-т Нм2
Тұрақты
Көп қуысты жабын 3000 1,1 3300
тақтасы.
Құмды-цемент 660 1,3 858
ерітін-іқабат
б=3см
r=22000 Нм3
0.03*22000=660 225 1.1 248
Нм2
Паркетті еден
б=2,5см
r=9000 Нм3
0,025*9000=225
Нм2
Барлығы: 3885 4406
Уақытша: 3000 1,2 3600
Оның ішінде:
Ұзақ мерзім: 2500 1,2 3000
Қысқа мерзім: 500 1,2 600
Толық жүк 6885 8006
Ұзақ мерз: 6385 7406
Қысқа мерз: 500 600

Тақтаның ені 1,2м және сенімділік коэффициенті γп=0,95 (өндірістік
ғимараттар үшін) тақтаның 1м ұзындығына түсетін жүк:
Тұрақты : q=4,406*1,2*0,95=5,02кНм;
Толық: q=8,806*1,2*0,95=9,13кНм;
Жабынның 1м ұзындығына түсетін нормативті жүк:
Тұрақты : qn=3,885*1,2*0,95=4,43 кНм;
Толық: qn=6,885*1,2*0,95=7,8 кНм;
Оның ішінде тұрақты және ұзақ мерзімді:
qnlt=qn + qltn =6,385*1,2*0,95=7,13 кНм;
qnsh= 0,500*1,2*0,95=0,57 кНм;

2.1.3.Нормативті жүктеме есептік күш .

Есептік күштен:
М=qlp28=9,13*5,8128=38,52 кН*м;
Q= qlp2=9,13*5,812=26,52 кН*м;
Толық нормативті күштен:
Мn=qnlp28=7,8*5,8128=32,91 кН*м;
Qn= qlp2=7,8*5,812=22.67 кН*м;
Тұрақты және ұзақ мерзімді нормативті жүктеме .
Мnlt= qnlt l p28=7,3*5,8128=30,81 кН*м;
Қысқа мерзімді жүктеме:
Мn sh= qnlt l p28=6,57*5,8128=2,4 кН*м;

2.1.4.Тақтаның қима өлшемдерін қабылдау

Кернеулі көп қуысты тақта қимасының биіктігі (диам -159мм 6 қуыс)
һ=220мм
Қиманың жұмыс биіктігі һ=һ-а=22-3=19см.Есепте көп қуысты тақтаның
қимасының екі тавры эквивалентті қимаға келтіреміз.(сур.4.3.)
Сол момент инерциясында дөңгелек қуысты тік төртбұрышпен салыстырамыз.
Есептейміз:һ1=0,9d=0,9*15,9=14,3см
Келтірілген қос таврлы сөренің қима биіктігі мынаған тең:һf=һf l=(һ-
һ)2=(22-14,,3)2=3,85см
Қабылдаймыз: һf=һf l=3,8см;
Қабырғаның есептік мәні мынаған тең : b=119-2*1-6*14,3=31,2см
Есепті сығылған сөренің ені : b`f =119-2*1=117см
Алынған қима есептің екінші тобына кіргізіледі.Беріктікке есептік қима
былай қабылданады: b`f =117см; һf l=3,1см;
b=5,5*2+5*2,5=23,1см; һ=22см;һо =19см;

Сурет 2.3.Көп қуысты жабынның көлденең қимасының есебі:
а) 2-ші топтағы есеп жағдайы;
в) Беріктік есебі;

2.1.5. Тақташа бойлық оське көлбеу қима бойынша беріктікке
есептеу.

Толық күш кезінде момент есебі:М=38,52 кН*м;
Тапсырма бойынша нейтрал осьін тексереміз, егер М≤ Rо b`f һf l(һо
-0,5һs);a≤ һf l
Сығылған аймақ текше шегінде орналасқан:
385200017(100)*117*3,1*(19-0,5*3,1 )=10759495Н*см
Сығылған аймақтың шекті биіктігі текше аймағында ,т.с.қима тікбұрышты еніне
есептелген: b`f =117см;
dm =Mgb2 Rо b`f һо2=3850000,85*17(100)*117*192=0,0 64
Сығылған аймақтың шекті биіктігі:
e=1-=1-=0,066
Формула бойынша сығылған аймақтың биіктігін табамыз;
eR=w1+ бsp бsс(1-w1,1)
мұндағы: w-бетонның сығылған аймақтағы әсері,формула бойынша анықтаймыз.
w=a-0,008Rb=0.85-0.008*17=0,714
мұнда: a-коэффициент ,бетон түріне байланысты (a0.85 ауыр бетон үшін
см.п.3.12.(1))
Rb-бетон беріктігі МПа.
бsr-арматурадағы кернеу ,МПа арматура класына байланысты :A-V
арматурасы үшін : бsr - Rs +400- бsp- ∆бsp.
Алдын-ала кернеудің төмендігі ,арматураның соғуына байланысты : ∆бsp
Механикалық жағдайда , сондай-ақ автоматты электротермиялы және
электромеханикалық әдісімен алдын-ала мына арматура кластарын кернеуі
А-lу, А-у , А-у1 .
∆бsp=1500 бspRs-12000
Басқа әдіспен арматура кластарын кернеуі А-IV, А-V, А-V1; сондай-ақ мына
арматура класы үшін В-П ,Вр-II,К-7,К-19, қандай әдіспен болсада алдын-ала
мәні:
∆бsp=0
Біздің жағдайда А-V, класты арматура кернеуін автоматты электротермиялы
жолмен болмағандықтан ∆бsp=0
бsr=680+400-640=440МПа
γsp1,0 мына коэффициент байланысты аламыз.
бsr-сығылған аймақтағы арматура кернеуі мына жағдайда
қабылдаймыз.уb21,400МПа тең, ауыр бетон элемені үшін уb2≤1,(біздің
жағдайда уb2=0,85)500МПа мынаған тең.
eR=0,714 1+400500(1-
0,7141,1)=0,545e=0,157
Жұмыс жағдайы коэффициенті ,кернеулі арматураның қарсыласуға белгіленген
ауытқудан ауытқу, мына формуламен анықталады.
Уs6=h-(h-1)(2eeR-1) ≤h
h-коэффициент,арматура класына байланысты ;
А-V класы үшін h=1,15
Уs6=1,15-(1,15-1)*(20,1570,545-1)= 1,2531,15
қабылдаймыз: Уs6=η=1,15
Созылған арматураның керекті ауданын есептейміз.
As=ebf hoуb2*Rh
уs6Rs=0,066*117*19*0,85*171,15*680 =2,7см2
қабылдаймыз : 4d 10A- Astol=3,14см2.

2.1.6.Тақтаны бойлық оське көлбеу қима бойынша беріктікке есептеу.

Көлденең күштің максимальді мәні Q=26,52кН.Тапсырма бойынша тақтаны
көлденең арматуралау керктігін анықтаймыз.
Qb Q
Q-көлденең күш,бетонның көлденең қимасына байланысты мына формуламен
анықталады.Qb=fb2*(1+ff+fn)*Rbt*bh0 2
мұндағы : fb2-бетонның әсеріне байланысты коэффициент (ауыр қуысты бетонға
fb2=20,0см.смП 3.31(1))
ff- таврлы және қоставрлы элемент сығылған текшенің әсеріне қатысты
коэффициент,мына формуламен анықталады.
ff=0,75(bf`-b)h f` bh0≤0,5
bf`≤ в+3h` есепке ала жабынның көп қуысты қимасын қарастыра қоставрлы
қиманың 6-шы қуыстармен былай жазылады.
ff=6*0,75(b+3 h f`- b)* h f` bh0=6*0,753*3,1223,1*19=0,30,5
fn-ұзақ күш әсеріндегі коэффициент, ұзақ сығылмалы күш әсерінен мына
формуламен анықталады.
φn=0,1N Rbt*bh0≤0,5
Алдын-ала сығылу кезіндегі ұзақ күш, барлық шығындары қоса есептеледі.Бұл
үшін қиманың гоеметриялық сипаттамасын және алдын-ала арматураның кернеуі
кезіндегі шығындарды қоса есептеу қажет.
Қиманың геометриялық анықтамасы.
Қуысты жабынның келтірілген қима ауданын анықтау:(сурет 2.3)
Ared=(bf`-b)hf`+(bf-b)hf+bh+αx*Asp= (117-31.2)3.8+(117-
31.2)3.8+31.2*22+5.85*3.14=1378 cм2

Оське қатысты қима статикалық моментін анықтау,төменгі шеттен өтетін.
Sred=(bf`-b) hf`*(h-0.5 hf`)+( bf-b) hf -0.5 hf +bh0.5h+ αs*Aspasp=(117-
31.2)3.8(22-1.9)+ (117-31.2)3.8*1.9+31.2*22*11+5.85*3 .14*3=14842cм3
Қиманың төменгі шеттен орта сызығына дейінгі ара қашықтықты анықтау.

У0 = Sred Ared =147781357=10.8cм
Осы қимаға қатысты келтірілген қиманың инерция моментін анықтау.
Lred=(117-31.2)*3.8312+(117-31.2)3 .8*(22-10.8)2+(117-31.2)*3.8212+(1 17-
31.2)*3.8*(10.8-0.5*3.8)2+31.2*222 12+31.2*22*(0.5*22-
10.8)2+5.78*6.79*(10.8-3)2=87308см4
Келтірілген қиманың төменгі бөліктегі қарсыласу моментін анықтау.
Wred=Lredy0=8730810.8=8084cм3
Сол көрсеткіш, жоғарғы бөлігінде:
W`red=Lredy`0=8730811.2=7795cм3
Мұнда: y`0=22-10,8 =11,2см келтірілген қиманың жоғарғы шеттен орта сызыққа
дейінгі ара қашықтық.Келтірілген қиманың жоғарғы бөлігінде орналасқан нүкте
мен аралық нүкте аралығы:
r= φnWredAred=0.85*80841378=4.99cм
Сол көрсеткіш төменгі бөлігі үшін
r`= φnW`redA`red=0.85*77951378=4.81cм

Бұл жерде φn тең:
φn=1.6-bhRhser=1.6-0.75=0.85

мұнда: bhRhser кернеудің бетонға қатысты нормативті күші және бетонның
сығылуға қарсы есебі.Екінші топқа қатысты етіп тең аламыз, bhRhser =0.75
формула бойынша созылған аймақта серпімді-иілгіш моментін анықтаймыз
Wpt=γWred =1.5*8084=12126cм3
Сол көрсеткіш созылу және жасау кезінде W`pt=γW`red =1.5*7795=11693cм3
Бұл жердеγ- созылған аймақтың формасына қарай бетонға деформация әсерінің
коэффиценті; γ=1.5 симметриялы қоставр қимасы үшін;
b`tb=bfb2(біздің жағдайда b`fb=11731.2=3.752 ).
Керілген арматураны кернеуінің шығындары :шығын есебі n.1.25 және 5 кесте
[1] көмегімен жүргізіледі.Арматураның керілу дәлдігі γsp=1.
Арматураны электротермиялы әдіспен созу кезіндегі релаксация әсерінің
шығыны.
b1=0.03bsp=0.07*700=21МПа
Арматура және тірек температуралар айырмасы әсерінен шығыны b2=0,өйткені
форманы булау кезінде бұйым тірекпен қоса қыздырылады.Бірінші шығынды қоса
есептегендегі сығылу күші .
P1=( bsp-b1-b2)Asp=(700-21)*[100]*3.14=2 15206Н
Ауырлық центріне қатысты эксцентритет күші .
Lsp=уsp=у0-asp=10.8-3=7.8cм
Келесі формула бойынша сығылған бетонның кернеуін анықтаймыз.σ
σbp=P1(Ared+p1y0)Wred=(213206)*1376 +213206*10.8(8084)(1100)=4.16МПа
Төмендегі шарт бойынша бетонның өткізу беріктігін анықтаймыз:
1. σbpІRbp≤0.75Rbp≥4.16І0.75МПа
2. Rbp≥0,5В=0.5*30=15MПа
Rbp=15МПа қабылдаймыз,сондағы қатынасы σbpІRbp=0.75 кернеулі арматура
қимасының ауырлық нүктесі деңгейіндегі бетондағы сығушы кернеу (тақта
салмағын санамағанда)
σbp=P1 ІAred+P1espІWred =І213206І1378+213206*7.8ІІ8084І(11 00)=3.45МПа
Келесі формула арқылы бетонның тез жылжу әсерінің шығыны:
σb=HO σbp Rbp* σbp Rbp≤α болса немесе σb=40α+80β(σbp Rbp- α) σbp Rbpα
болса α ;β –қабылданатын коэфф-т
α=0.25+0.025 Rbp=0.25+0.025*15=0.8≤0.8
1.1≤ β= 5.25-0.185 Rbp=5.25-0.185*15=1.18≤2.5
α = 0.8; β= 1.185 қабылдаймыз.
Қатынасты тексереміз: σbpІRbp=3.4515=0.23 α=0.8
Содан соң:
σb=40α(σbp Rbp)=40*0.23=9.2МПа
Бірінші топтағы шығындар мөлшері:
σІosІ=σ1+ σ2+ σ3=21+0+9.2=30.2МПа
Бірінші шығынды қосқандағы арматурадағы алдын-ала кернеу болады.P1(σsp-
σІosІ)Asp=(700-50.2)1003.14=21031 7H
Сонда бетондағы кернеу арматурадағы кернеу ауырлық центрінен сығылу әсері :
σsp=(2103171378+210317*7.88084)
(1100)=3.35МПа.
Бетонның отыру әсерінен шығыны: σb=300МПа В≤30 бетон үшін;
Бетонның жылжу әсерінен шығыны:
σg=150α σbpRbp* σbpRbp≤0.75 кезінде
σg=300α σbpRbp* σbpRbp0.75кезінде;
мұндағы α-жылу-ылғал жұмысы режиміне байланысты көэффициент.
α=0,85-атмосфералық қысымда өңделген бетон үшін қатынасты есептейміз.
σbpRbp=3,3515=0,220,75 содан соң,
σg=150*0,85*0,22=28,05МПа
Толық шығыны: λІos= σІosІ* σІos2=30,2+63,05=93,25100МПа
Бұл белгіленген ең кіші шамадан аз.Арматураны алдын-ала кернеу кезіндегі
максимальды шығын (см.П.1,25) σІos=100МПа деп қабылдаймыз.Толық шығынды
есептегендегі қысым күші:
P2=( σsp- σІos)Asp=(700-100)І100І-5,14=188400 Н=188,4кН
Сонда:φn=0,1N Rbtser bh0=0,1*1884001,8(100)31,2*19=0,17 0,5
φn=0,17 қабылдаймыз.
Есептейміз:1+ φf+ φn=1+0,3+0,1f =1,4 f 1,5:1,4 fқабылдаймыз.
В= φb2 (1+ φf+ φn) Rbtser
bh02=2*1,5*1,8(100)31,2*192=40,5*10 2Н*м
Қиманың есептік еңісінде Qb=Qsw=Qг; осыдан
С=B Qb=B0,5Q=40,5*105*(0,5*60200)=134, 5см
Бұдан басқа С≤2h0=2*19=38см*С=30см қабылдаймыз.
Сонда: Qb=BC=40,5*10530=106579H=106,6кН Q=26,52кН
Осыдан соң арматураның есебі конструктивті шешімді қажет етпейді.Тірек
аймағында ұзындығы l4=150см*ǿ4Вр-1 көлденең арматураны конструктивті қаңқа
қойылады.Конструктивті көлденең арматура адымы талапқа сай қойылады.
һ≤45см кезінде 1S≤15см
2S≤(12)h=11см S=10см қабылдаймыз.
Өткін ортасына көлденең арматура қойылмайды.

2.1.7.Бойлық оське тік қим бойынша жарықшақтың пайда болуын
есептеу.

Бұл есеп жарықшақ пайда болуын анықтау үшін жүргізіледі.Жарықшаққа
төзімділігі үш категория болатын элементтер үшін жүктеу бойынша сенімділік
коэффициенті φ1=1:Мn=32,91кН*м жарықшаққа төзімділік түрі М1≤Мcrc
Мұндағы: Мcrc-алынған қимадағы момент.Келесі формула бойынша жарықшақты
пайда болатын мөлшерін анықтаймыз. СНиП [1]
Мcrc= Rbtser Wp1+Mrp
Mrp-сығушы күштің ядролық моменті; λsp1 мәні кезінде :
Mrp= λsp(lsp+r)=0,916*188400(7,8+4,99)=2 208952Н*см
Мұндағы: lsp-қимасының ауырлық центріне қатысты сығушы күш жағдайындағы
эксцентриситет.Бір жақты кернеулі арматура орналасқан кезде
lsp=Уsp =У0-0=10,8-3=7,8см
Mr=ішкі күштер моменті,қарастырылып жатқан қиманың бір
жағындағы,параллельді нөлдік сызық және ядролық нүктеден өтетін, жарықшаққа
төзімділігін тексеру үстіндегі иілгіш элементтерге:
Mr= Мn=28,31кН*м=28311000Н*см
Мcrc=1,8(100)12126+3962286=6144966Н *см Mr=3891000кН*м
Mr Мcrc болғандықтан яғни жарықшақ пайда болмайды.

2.1.9. Жабынның иілу есебі.

Иілудің үлкен мәні жабын жазық төбе үшін өткін үлкендігіне байланысты(ІІ3-4
кестеде)6м≤1≤7,5м-f≤3cм кезінде.Біздің жағдайда fl
[1200];f=l0200=581200=[2,93cм]:
Мына формула бойынша толық иілгіштігін анықтаймыз.f=fsh+flt-fcr-fcrc
fsh=қысқа мерзімді иілу,
fsh=s Мnsh*l2B
S-есептік схемадағы коэффициент
Күштің бірдей бөліну арқалық схемасы үшін S=548
B-жарықшақсыз жабын қаттылығы,
B-0,85ЕD*Ired=32500(100)*87308=2,41 *104*Н*см2
fsh=548*240000*58122,41*104=0,035 см
flt=ұзақ мерзімдегі күш кезіндегі иілу
flt=sφв2*Мltn*l2B
φв2-ұзақ мерзімді күш әсерінің коэффициенті,қоршаған орта ылғалдылығына
байланысты. φв2=2-қалыпты ылғалдылық үшін (467W≤*854)
flt=548*2*3091000*58122,45*1040, 90см
fор-алдын-ала сығу кезіндегі майысу
fор=S*p1*lsp*l2B
S=18-шеттері бойынша екі тең момент.
fсp=18*210317*7.8*58122.41*1040, 29см
fсp=сығылу кезіндегі бетонның жылжуынан болатын майысу.
fсp=S1 λcrc*l2
1 λcrc=ξpl- ξ’plh0;
ξpl=σІos2ES=63,0519,104=0.0033
ξ’pl= σІos2Eb=0 Т.К.П.Н.А.сығылу аймағында жоқ.
fсpс=18*0,00033*581219=0,73
Толық иілу мынаған тең :f=0,035+0,90-0,29-0,73=-0,0852,90 5см

2.1.10.Бойлық оське тік қима бойынша жарықшақ пайда болу есебі.
Бойлық оське тік қима бойынша жарықшақ пайда болу есебі П.4.II7[1] төменгі
жағдайда сәйкес жүргізілуі тиіс. σmt≤λb4 Rbtser
Мұнда: λb4-бетонның жұмыс жағдайының коэффициенті келесі формуламен
анықталады.

Мұндағы: α-бетон түріне сәйкес келетін коэффициент[см.П.4.1.(1)];
α=0,01-кәдімгі ауыр бетон үшін
В=бетон класы сығылу және мықтылықМПа
α,β мәнін 0,3 кем етпей аламыз.(біздің жағдайда αх β=0,01*30=0,3)
Басты созу және сығылудағы бетондағы кернеуді σmt(mc)=σх+σу2±√ (σх-
σу2)2+Ђ*ху
Мұнда: σх - алаңдағы бетонның қалыпты кернеуі элементтің ІІ осьі арқылы
ішкі
күшпен және алдын-ала сығу күшін анықтау келесі формуламен.
σх=MnуIred+P2усрIredesp-
p2Ared=32910000(0,01)*10,882308+1 88400(0,01)10,887308*7,8-
188400(0,01)1375=4,5МПа
σу-алаңдағы бетонның қалыпты кернеуі ,элементтің ІІ осьі арқылы тірек
рякцияларының жергілікті әсерінен,сондай-ақ алдын-ала қамытты кернеуде және
сыртқы өзекшеде.Алдын-ала қамытты кернеуде және сыртқы өзекше кезінде σу
анықтау: σу=0,4fbh(hу-1)*(1-0,4ху)-у≤0,4һ және α≤2,5һ кезінде
σу’=fbr(1-уα)*(1- αу)у0,4h және х≤һ кезінде
мұнда: F-тірек рякциясы :
F=qnlp2=22,67кН:
х және у –сәйкес ара қашықтық,ІІ және қалыпты қалыпты элементтің көлденең
оське,қосымша нүктеден жинақталған күштен нүктеге дейін, кернеуді анықтады:
х=0(тіректе);және у=10,8см (келтірілген қиманың ауырлық
центрінен);у0,4һ=0,4*22=6,8см
Артынша: σу=-22670(0,01)31,2*22(1-10,822)= -0,17МПа
мұндағы: Ђ*ху-ішкі бетондағы жанама кернеу және сыртқы өзекшені алдын-ала
сығу кезіндегі күші келесі формуламен анықталады.
Ђху=(Qn-ξPmcsinα) SredbIred
Мұнда: Qn-максимальды нормативті көлденең күш, Qn=22,67кН
Pmc-у сыртқы арматуралардың алдын-ала сығу күші, Pcrс=сыртқы арматура жоқ.
σred-оське қатысты жылжымалы қима бөлігіндегі апатикалық момент,келтірілген
қиманың ауырлық центрінен өтеді.
Sred=(bf`-b) hf`*(у’-hf`2)+bу’* у’2+ bу* у2+(bf-b) hf*(у-
hf2)+αAsp*Уsp=(117-31,2)*3,8(11,2- 5,82)+31,2*11,2*1622+(117-
31,2)*31,2*(10,8-3,82)+31,2*10,8*1 0,82+5,85*3,14*7,8=10100см2
Ђху=22670(0,01)*1010031,2*87308=0, 94МПа
σmt(mc)=4,5-0,172±+0,842+2,165±248
σmt=-0,315МПа: σmc=4,65МПа; λbH=1-0,9220,2+0,3*1,191: λbH=1
Қимадағы жарықшаққа төзімділігін тексереміз.
λbH=0,315 λbH Rbtser=1*1,8=1,8МПа
Қимадағы жарықшаққа төзімділік мақсаты қанағаттандырылды.

2.2. Баспалдақ торы элементінің конструктивті есебі

2.2.1.Құрама темір бетон маршы

Тұрғынүй баспалдағы үшін темір бетонды шаршының ені 1,35м есептеп
құрастыру керек.(графикалық бөлімде) қабат биіктігі 30м щарштың құлау
бұрышы
α=30º,басқыш өлшемі 15*30см.Бетон класы В25,қаңқаның арматура класы А=ІІ,
тор класы Вр-І.Бетон және арматура үшін есептік мәні:В25;бетон класы үшін-
Rb=14,5МПа; Rbt=18,5МПа; Rbser=18,5МПа; Rbtser=1,6МПа; λb2=0,9;Eb=27000МПа:
Арматура класы үшін:АІІ-Rs=280МПа;Rsw=265МПа;d=4мм кезінде жүктеме және
нығыздылықты анықтау.Индустриальды бұйымдар каталогы бойынша азаматтық
құрылыс және тұрғын үйлер үшін шарштың өзіндік салмағы көлденең проекциясы
бойынша: g=3,6кНм2

Баспалдақ маршы есебі үшін.
а-есептік схема,в-фактілі және көлденең қималар.Марштың есептік схемасы
2.4.суреттің а-нұсқасында көрсетілген.

Уақытша нормативті жүк СНиП
Жүктеме ықпалытұрғын үй баспалдағы үшін рn=3кНм2,жүктеме бойынша
сенімділік коэффициенті λf=1,2.Уақытша күштің көп уақыт берілуі рhln=1кНм2
Марштың 1метр ұзындығына түсетін жүк.q=( gn* λf+ рn λf)a=(3,6-1,1+3-1,2)-
1,35=10,3кНм.
Марш өткінінің ортасындағы иілу моментінің есебі.
Q=ql2cosα=10,3*322*0,867=17,8кН*м
Марш қимасының алдын-ала берілген өлшемі ,зауыттың білкелкі формасынаплита
қалыңдығын береміз һ=30мм.Қабырғаның қалыңдығы br=80мм(сурет2.4.б)
Марштағы тақта қиманы сығылған аймақтағы сөрелі таврмен
ауыстырамыз.(сур2.4.в)b=2br=2*80=16 мм:сөре ені вf –көлденең қабырғалардың
жоқ кезіндегі : bf`=2(l)b+b=2(300(b)+16=116см және bf`=12+
hf`+b=12*326=52см,
Сөре енінің есептік мәні ретінде ең кішісін аламыз. b`=52см

Есептейміз:αm=M*λn Rb λbf bf` h02=1330000*0,9514,5(100)0,9*52*14 ,52=0,089
ξ=1=1-=0,09
Аs= ξ bf` h0Rb* λb2Rs
=0.09*52*14.5*14.5*0.9280=3.26cм2
2Ø14 А-ІІ қабылдаймыз. Аs= 4,02см2 (+254 –арматура шығыны)әр бір қабырғада
Бір бетті қаңқа орналастыру.К-1(2.5. сурет)
Көлденең күштің еңістігі қимасының есебі:
Тіректегі көлденең күш:Qmax=17,8*0,95=17кН
Есептік проекцияны есептейміз,формула бойынша көлденең осі қимасының еңісін
табамыз:Вb=φb2(1+φf+φn)*Rbt*λbf*b h02
Мұнда: φn =0; φf=2*0,75*(sh‘f)h‘f bh0=2*0,75*3*322*8*14,5=0,1750,5
(1+φn+ φА)=1+0,175=1,1751,5
Qb=2*1,175*1,05*0,9(100)*16*14,52=7 ,5*105Нсм
Есептік еңіс қимасы; Qb=Qsw=Q2 және; Qb=Вb2, сонда
С= Вb0,5: Qb=7,5*1030,5*17000=88,3см: 2 h0=29см үлкен, сонда
Qb= Вbс=7,5*10529=25,3*103Н=25,9кН
Бұл үлкен Qmax=17кН,осыдан кейін көлденең арматура есеп бойынша маңызды
емес.Өткіннің 14бөлігін конструктивті байыппен көлденең стерженді 6мм
диаметрлі болат класы А-І тағайындаймыз,адымы S=80мм (һ2=1702=85 (кем
болмау),Аsw=0,283см2,Rsw=175МПа:екі каркас үшін n=2; Аsw=0,566см2;
μw=0,56616*8=0,0014:α=EsEn=2,1*10 52,7*104=7,75
Қабырғаның орталық бөлігінде көлденең арматура конструктивті түрде адымы
200мм орналасады.Элемент беріктігін тексеру еңіс белдігі арасындағы
жарықшақты формула бойынша анықтаймыз.
Q≤0,3φwi* φbi*Rb*λb2*b*h0
Мұнда: φwi=1+5αμW =1+5*7,75*0,0044=1,17
φbi=1-0,01*14,5*0,9=0,87
Q=170000,3*1,17*0,87*(4,5*0,9*16*1 4,5100)=93000Н
Мақсат қадағалануда,еңіс қимасындағы марш беріктігі
қаматамасыздандырылған.Марш торы тақтаның диаметрі 4мм стерженді
арматураланған адымы 100мм.Плита баспалдақтан тұтас құйылған,конструктивті
түрде арматураланған,оның көтергіш күші баспалдақ жұмысын толық
қанағаттандыруда.Баспалдақ қойылған,тірекке үшбұрышты түрде бос тірелуге
есептелген.Баспалдақтың жұмысшы арматурасының диаметрі,транспортты және
монтажды жұмысты қоса есептегенде баспалдақ ұзындығына байланысты
болады.Lst=1-1,4м ... 6мм (біздің жағдайда Lst=1,35м);қамыт диаметрі 4мм
арматура адымы 200мм –ден болады.

2.2.2.Амалды темір бетон тақтаның есебі.
Баспалдық алаңының 2 маршы баспалдағының қабырғалы тақтасын есептеп және
құрастыру керек.Тақта ені 1350мм, қалыңдығы 60мм, баспалдақ торының ені
3м.Уақытша нормативті күш 3кНм2 ,күштің сенімділік коэффициенті λf=1,2
Жадығат маркасы баспалдақ марштың жадығатындай бетон класы В25,қаңқа
арматурасының болат класы А-П,торы – Вр-1 класты болады.
Күшті анықтау
Тақтаның нормативті салмағы αf1=6см; gn= 0,06*25000=15000Нм2:
Тақтаның есептік күші g=1500*1,1=1550Нм2
Алдыңғы қабырғаның есептік салмағы:
q=(0.29*0.11+0.07*0.07)1*25000*1.1= 1000Нм
Шеткі қабырғаның есептік салмағы q=(0,14*0,09-1*2500*1,1)=1650Нм
Уақытша есептік күші
ρ=3*1,2=3,6кНм2
Алаңды тақтаны есептегенде сөрелі тақтаны бөлек қарастырамыз,қабырғада
жасалынған серпімділік алдыңғы қабырға,марштар бекітіледі және жарға
орналасқан қабырға өткін жартсының тақта сөресінің салмағын қабылдау.
Текше тақтасының есебі.
Тақта текшесі мыналардың қатынасынсыз ;көлденең қабырғаларын арқалық
элементтері ретінде қарастырып бөлек тіріктерінде (сурет 2.6.б.) Өткін
есебі қабырғалар ара қашықтығына тең 1,13м.Өткіндегі және тіректегі
формула бойынша анықталады яғни моменттерді тәңестіру арқылы.
М=М1=ql216=5250*1.13216=420Н*м
Мұндағы : q=( g+p)b=(1650+3600)*1=5250 Нм: b=1
b=100см кезінде және h0=h-a=6-2=4cм санаймыз
αm=μλnRbλb2*
bh02=420*0,3514,59(100)0,3*100*0,4 2=0,0192
ξ* ξ=1-=0,192
Ps=ξ bh0*Rb* λb2Rs=0,0192*100*414,5*0,9375=0, 27см2
Ø 3мм Вр-1 арматурадан С-1 торын қосамыз.адымы S=200мм 1м ұзындығы
тіректегі майысуды есептегенде (қима 1-1 сурет 2.6.а.) Аs=0,36м

Алдынғы қабырға есебі.
Алдынғы қабырғаға әсер ететін күштер мынадай:тұрақты және уақытша,өткін
текшелерінің ортасынан бір деңгейлі орналасқан және аз салмағын есептегенде

q=(1650-3600)1,352+1000=4550Нм
Марштың тірек рякцияларына жүктерді бір деңгейлі орналастыру, алдынғы
қабырғаға шығыңқы және оларды майысына шақыру.
q1=Qа=178001,35=1320Нм
Сурет 2.6..Баспалдақ тақтасының алаңының есебі.
а-жалпы көрініс және арматурланған тақта бөлігі;
б-тақтаның есептік схемасы.
в-сондай-ақ алдынғы қабырға аралығы :
г-сондай-ақ,көлденең қабырғаның қабырғасы ;
d-косаурға қарсы арқалықтың тірелуі;
2.6.б. суретінде қарсы қабырғаның есептік схемасы жүктің кертікке иілу
моменті q-1 метрге.
Мl=ql10+72=1320*8,5=11200Н*см=112Н *м
Қабырға өткінінің ортасында иілу моментінің есебін анықтаймыз.(кішкене
үзілістерді қоса өйткені q1-өткіннің барлығына әсер етеді.)
М=(q+q1)l028=(4550+1320)3,228=755 0Н*м
λn=0,95 қоса көлденең күштің есептік мағынасы.
Q=(q+q1)l0λn 2=(4550+1320)3*0,952=8930Н
Қарсы қабырғаның есептік схемасы сығылған аймақта таврлы текшенің ені.
Вf`=6hf`+bn=6*6+12=48cм.Текше мен қабырға тұтас құймалы болғандықтан,
консольды тірек моментін қабылдайды.Қарсы қабырғаның майыстыру моментіне
жұмыс атқарады.М=7550Н*м,Жалпы майыстыру элементтерінің есебін тәртібімен
анықтаймыз.(сенімділік коэффициентін қоса λr=0,35);Жағдайға байланысты
нейтральды остің орналасуын анықтаймыз.
Мλr=755000*0,55=0,72*106Rb λb2 bf` hf`(h0-0,5
hf`)=14,5(100)0,9*48*6(31,5-0,5*6)= 10,7*106Н*см
Текше арқылы нейтральды осі өтіледі.
λm=МλnRb λb2 bf` h02=7550014.5(100)*0.9*48*31.52=0. 0117
ξ=1-=0,0117
Аs= ξ bg h0*Rb λb2Rs=0,82см2
Конструктивті тұрғыдан 2Ø10А-П,Аs=1,57см2 аламыз:Арматуралау пайызы μ=(Аs
bh0)100λ=(1,5+1231,5)100λ=0,42%
Қарсы қабырға қимасының көлденең күшке есебі:Q=8,93кН
Көлбеу қима бойлық оське реациясын есептейміз.Есептің тәртібіне байланысты
алдынғы есептер бойынша. Вb= φb=(1+φf+φn) Rbt λb2
bh02=2*1,214*1,05*(100)*12*31,52=27 ,4*105Нсм:мұндағы; φn=0: 0,75(3hf`)
hf`bh02=0,75*3*62)12*31,52=0,140,5 : (1+φf+φ2)=(1+0,2141,5):
Көлбеу қима есебінде Qb=Qsw=Q2 сонда
С=Bb0,5Q=27,4*1050,5*8930=612см,б ұл үлкен 2һ0=2*31,5=63см;С=63см
Есептейміз: Qb- BbС=24,7*10563=43,4*103Н=43,4кНQ =8,9кН
Осыдан кейін есеп бойынша көлденең арматура керегі жоқ.Конструктивті
талапқа сәйкес жабық қамыт қолданылады.(консольді кертінге иілу моментін
ескереміз)
А-І класты диаметрлі 6мм арматура 150мм адымымен орналасады.Консольді
кертік құрама марш тіреуінде С-2 торымен арматураланады.Арматура диаметрі
6мм А-І класты :Бұл тордың көлденең өзекшесі К-1 қаңқасы арқылы қамытпен
қабырғаға бекітіледі.Ал екінші алаңды тақта қабырғасының есебі дәл
алдындағыдай тек баспалдақ маршының салмағын қоспағанда
(сур.2.6.в.).Түсіндірмелі қағаздың көлемін кішірейту мақсатында қабырғалы
тақта қимасының майысуын есептейміз.

3.1. Негізгі жұмыстардың жүргізілуі.

Дайындық мерзімінің алдында мына іс-шаралар жүргізілуі қажет:
- құрылыс алаңын таңдау;
- қаражат құжаттарын дайындау;
- құрылысқа келісім шарт жасау.
Дайындық мерзімінде мына жұмыстар жүргізілуі шарт:
- геодезиялық жұмыстар жүргізу;
- алаңды тазалау;
- уақытша ғимараттар мен үймереттер тұрғызу;
- тік бағытта жоспарлау;
- жаяулар жолын салу;
- инженерлік жүйелер жүргізу;
- уақытша қоршаулар орнату.
Құрылыстың негізгі салыну кезінде, балалар бақшасының алаңын
көгалдандыру және көркейту, алаңға электр шамдарын орнату т.б. жұмыстар
орындалады.

3.2. Жер жұмыстары.
Құрылыс алаңында қалыңдығы 5,5 м супес жатыр. Көлемдік салмағы1,75
кгм3, одан тереңде саз балшық.
Жер бетінен іргетас салынатын қабатында топырақ қалыпты ылғалдылықта.
Топырақты өңдеу күрделілігінің тобы.
- Қолымен өндегенде 2- топқа жатады.
- Эксковатормен өңдегенде 2-топқа жатады.
- Булдозермен өңдегенде 2- топқа жатады.
Тік жоспарлау жұмыстары қуаты 80-100 ат күші бар бульдозермен жүреді,
топырақты итеру қашықтығы 50 м.
Топырақты нығыздауға салмағы 50 т катокпен 6 рет жүріп өтеді.
Ор шұңқырларды қазуды кері күректі эксковатормен жүргізеді. күрек
сыйымдылығы 0,65 м3
Ор шұңқырларды қазу кезінде жер асты коммуникацияларына кездескен
кезде 2 метрдей жетпей тоқтайды.Қалған жетпеген жерін қолмен қазады.
Ғимараттар жер асты бөлігінің ор шұңқыры мен қазан щұңқырларын кері
күрек эксковаторымен қазады.
Еден астына жетпейтін топырақты қуаты 80-100 ат күші бар бульдозермен
жеткізеді. Артық топырақты автомашинаға салып 5 км жерге төгеді. Ғимарат
ішіндегі еден асты топырақты рейферлі күрегі бар экскаватор атқарады.
Қалған топырақ қолмен лақтырылып пневмотрамбовкамен нығыздалады.
Жетпеген топырақ деңгейі жобадағы 5 см ден кем болмауы керек.

3.3. Монолитті бетонды және темірбетон жұмыстары.
Жер асты және жер үсті ғимарат бөліктерінде қолданылатын қалыптар
жинақталып- құралатын болып келеді.
Монолитті конструкцияға бетон ерітіндісі автосамосовалмен, әкелініп
бункерге құйылады, ал қалыпқа кран арқылы бадьялармен жеткізіледі.
Бетонды құймас бұрын қалыптың тұрысын, элементтердің дұрыс байланысын
тнксеру қажет.
Бетон ерітіндісін нығыздау тереңнен, бетті және сыртқы дірілдеткіш
арқылы жүреді
Барлық жұмыстар СНиП II 15-76 бойынша жүргізіледі.

3.4. Монтаж жұмыстары.
Ғимаратқа қажетті т.б. элементтерін монтаждау кранның әсер ету
аймағында орналасқан материалдармен және транспорт құралдарынан тікелей
алынады.
Монтаждау э-252 маркалы кран қолданылады.
Монтаж жұмыстары кезінде байланыстырғыш элементтердің қатаң байланыста
болуы үшін іс-шаралар жүргізілуі қажет.
Барлық монтаж жұмыстары СНиП II16-73 бетонные и железобетонные
конструкции Правила производства и приемки работ при монтажах
Алаңда элементтерді сақтау СНиП II-4-80 ережелеріне сай болуы шарт.

3.5. Қабырға қалау.
Қабырға қалау мстермен және мінбелер қолданылады.
Құрылыс алаңына қышпен ұлутас пакеттерге салынып автокөлікпен
жеткізіледі.
Қыштарды жинақтау объекті алаңына жүргізіледі. Қышты, ерітіндіні
кранмен жеткізеді.Қыш жұмыс орнына пакеттермен ал ерітінді астаумен
жеткізіледі.

3.6. Әрлеу жұмыстары.
Сыртқы және ішкі сылау және сырлау жұмыстары механикалық әдіспен,
сырлау агрегатын қолдану арқылы жүргізіледі.
Әрлеу материалдарын тасымалдау және сақтауға арнайы контейнерлер
қолданылады. Барлық әрлеужұмыстары СНиП III-21-63 бойынша жүргізіледі.

3.7.Техникалық параметрлеріне байланысты монтаж кранын талдау

Монтаж кранын мына мәліметтерге байланысты алады:габаритті және ғимарат
конфигурациясы;орналасу параметрі ғимаратты жөндеу элементі;
Монтажды байланысты технологиясы және әдіс техникалық параметрі.
Кран ілгішінің көтерілу биіктігі
Нс=h0+h3+hэ+һс
Нс=20,5+1,5+0,22+1,5=23,77м
Мұнда һ0-монтаждау тірек элементінің биіктігі,
һ3-биіктік бойынша қоры,
һс-жүк ұстау құрылысының биіктігі,
Монтаждау кранының жүк көтергіштігі;
Qэmax=mэmax+mc
Qэmax=1,6+0,4=2 тн

mэmax-монтаждау элементінің максимальды ауырлығы;
mc-жүк ұстау құрылғысының массасы;

Кран жебесінің қажетті ұзындығы.
L=l1+l2=h0-hшsinα+b+2a2cosα
α- кран жебесінің бұрыштық еңісі.
tgα===3,5 α=74
ho-монтаждау тірек элементінің максимальді биіктігі ;
b-бағана адымы,
а-монтаждау конструкцияларының кран төбесінің минимальді жақыныдығы;
а=1
hш-кран тұрағы деңгейінен жебенін бұрылу осьі ара-қатынасы
tgα мәнін алғаннан соң, α бұрышын табамыз.sin74°=0,96:cos74°=0,27:
L= l1+l2=17,25-1,80,96+15,03+2*12*0, 27=44м
Кран ілгегінен жебесінің ұшуы.
Өздігінен ... жалғасы
