Кіріспе
Қазіргі заманда автоматика, автоматты басқару жұйесі қарқынды түрде
дамып келе жатыр. Автоматика саласы техника мен басқару саласында
негізгі жетекші саласы.
Ең алдымен автоматты басқарылатын жүйе дегеніміз автоматты жүйе адамның
қатысуынсыз керекті функцияны орындауын білеміз.
Өнеркәсіптің ең өзекті мәселелерінің бірі энергия қорын үнемді
пайдалану және де электрэнергиясын. Осы себептен өнеркәсіпте
электрэнергиясының ас шығынын болдыртпау үшін көптеген түрлі
автоматтандырылған бақылау жүйесі және электржабдықтардың технологиялық
энергосыйымдылығының үрдістерін басқару енгізіліп жатыр. Осындай бір
энергосыйымдылықты жер асты технологиялық үрдіс шахталарда таспалы
конвейерленген көлік , оның электрэнергиясының пайдаланған бөлігі барлық
шахтадағы электрэнергиясынан 10-15%құрайды.
Шахталардағы таспалы конвейерлердің жылдамдығын автоматты түрде реттеу.
Автоматтандырылған бақылау жүйесін және электрқамтамасыздандырғыш
таспалы конвейерлерді автоматты түрде реттеу жүйесі шахтадағы
электрқабылдағыштарды басқару құрылымына толықтыруды енгізу ұсынылуда.
Таспалы конвейерленген шахта көлігі өзінің технологиялық мәні бойынша
көліктің обьект, осыдан ол конвейердің реттеу режимінің жұмысының шын мәні
тек белсенді жүк ағынның іргетасына ұқсастығы. Өлшемі минималды енші
жердің энергошығыны бойынша басқару жүзеге асады,егер таспалы конвейердің
тиімді жұмыс үрдісін қамтамасыз еткен кезде, үнемдеу жағынан
электрэнергиясын, көрсеткіштер ұқсастығы таспаның жинау деңгейі, таспанң
жылдамдық мөлшері осығын қарамастан іргетастың өндірілуі кемімейді.
Себебі, шахтадағы жукағыны сипатталады үлкен ойлы қырлылығымен және
кезеңдермен жүктің болмауын, ол өндіру көліктерінің тұрып қалуынан, осығын
байланысты таспа жылдамдығын реттеу керек. Зерттеулер көрсеткендей
конвейерлік таспаның жылдамдығын реттеу, реттелген электржетегін қолдану
жолы электр қолданыстың енші жерін төменделуіне мүмкіндік береді, мысалы,
2ЛУ120У конвейері үшін 36% дейін, 2Л80 конвейері үшін 64% дейін, және де
қызмет жасау мерзімі ұлғаяды таспаның орташа конвейері үшін 2ЛУ120У 17%
дейін, ал 2Л80 конвейері үшін 38%.
Конвейер жұмысының реттелу режимінің екі түрі болуы мүмкін: үздіксіз
және дискретті. Үздіксіз әдетте үнемі конвейерлі таспаға көмірдің толуын
бақылайтын және сәйкес конвейер жетегінің айналу жиілігінің реттелуі
минималды электрэнергиясның шығынына жетуі. Дискретті реттелуде конвейер
таспасының толуын жанама анықталады. Ол сәйкесінше дискретті орналасып
жетектің үнемді айналу жиілігіне алып келеді. Аз ауқымды комбайндардаң
басты жұмыс режимдерді зерттей, олардың алынатын пласттардың қуатына кесу
кедергісі 240кгсм дейін қондырылса, максималды мәні өндіріс комбайынының
минутына өзгеруі 1,25-1,75рет , ал ақтару машиналарының жасамауы 1,25-1,5
рет , осыған орай , кесу кедергісі 2-3 рет өзгереді, сондықтан сәйкесінше
конвейер жұмысын максималды і жылдамдықпен қамтамасыз ету керек. Әрбір
әдістің өзіндік артықшылықтары мен кемшіліктері бар, алайда практикалық
қолданылыста автоматты реттелетін электржетек конвейері мен сәйкесінше
реттеу жүйесі қажет.

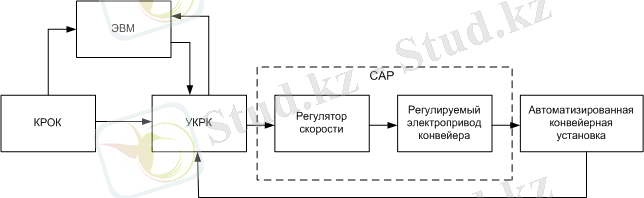

1-сурет. Электрқолданылатын таспалы конвейердің автоматты реттелуінің
құрылымдық сұлбасы.
1-суретте келесі белгілеулер көрсетілген. ЭВМ-өнеркәсіптік компютер АСУ
ТП Электрқамтамасыздандыру құрамына кіретін және басқару орталығы
электрэнергиясының шығынын, электрсыйымдылығының технологиялық құбылыстарды
және қажетті электрэнергиясының қолданысын азайту үшін кеңестерді құрайды
қондыру жұмысының режиміне, егер технологиялық жағынан мүмкін болса, және
де қауіпсіздік ережелерін бұзбауын қамтамасыз етеді. КРОК құрылғысы
техникалық құралдар көмегімен тазартқыш комбайынның автоматты басқару
жұмысы, өндіріс комбайынының жұмыс режимін анықтауға арналған: қосу және
өшіру, бос режимде жұмыс істейді, және де лавада комбайынның тұрған орнын
анықтайды. УКРК қондырғысы конвейердің жұмыс режимін түзететін
микропроцессорлы қондырғы. Автоматтандырылған конвейерлі қондырғы бұл
конвейерлі қондырғы автоматтандырылған аппаратурамен қамтамасыз етілген.
Қазіргі уақытта барлық таспалы конвейерлі шахта сызықтар
автоматтандырылған, ереже бойынша, АУК.1М аппаратурасымен , орталықтанған
басқару құрылысын, қосу өшіру конвейерлерді және қауіпсіздікті қамтамасыз
етеді. ... жалғасы
