Жоспар
Кіріспе
1. Желі технологиясынын негізі
2. Желінің құрылуының логикалык үлгісі
3. DSL технологиясын сындарлы талдау
4. ATM over ADSL технологиясының артықшылығы мен кемшіліктері
5. ATM over ADSL қызметін ұйымдастыру қағидалары
6. ATM over ADSL технолгиясының деректерді тарату әдістері
7. Желіге АТМ анализаторларын қосу әдістері
8. Қатынас құру желісінің өткізу қабілетінің есептелінуі
9. ATM over ADSL сызығының мүмкін болатын жылдамдығын есептеу
10. Қорытынды
11. Пайдаланылган әдебиеттер
Кіріспе
Цифрлы байланыс желілерінде цифрлы жалғау жүйелерін (ЦЖЖ) пайдаланып уш түрлі жалғау әдістері қолданылады.
Арналарды жалғау. Бұл әдіс телефон желісінде пайдаланылады, бұл жалғау әдісі сөйлесу кезінде абоненттер арналарды толық иемденеді де, сөйлесу накты уакыт өлшемінде өтеді, байланыс жолының пайдалану тиімділігі төмен.
Хабар жалғау. Дерек көлемі және жеткізу уакыты шектелмейді, сондыктан жолданатын дерек әрбір жалғау жүйесінде уакытша сақталады. Жолданатын ха-бардың басында қабылдаушы құрылғының мекенжайы және желімен тарату ба-ғыты көрсетіледі, соңында бұрмаланудан қорғайтын блокпен қамтмасыз етіледі. Қабылданған хабарда қателер кезіксе, қабылдаушы оны қайталап беруді талап етеді. Бұл әдіспен байланыс жолы тиімді пайдаланады.
Десте жалғау. Десте дегеніміз өлшемі бірнеше байттан жүздеген килобайтка дейін болатын деректің пайдаланушыға бөлінбей жеткізілетін бөлігі. Таратылатын хабар жалғау жүйесінде қысқа дестелерге бөлінеді, әрбір дестеде мекен-жайы және реттік саны (нөмірі) керсетіледі, жалғаушы жүйе босаған арнамен бағыттаушы кестесін пайдаланып тиісті торапка бағыттайды, кабылдаушы нүктеде дестелер реттік санымен пайдаланушынын құрылғысына беріледі.
Десте жалғаушы (коммутациялаушы) желілерде дерек дестесін жолдаудың екі түрлі механизмі колданылады - дейтаграммалық және виртуалды арналармен жолдау.
Дейтаграмма жалғыз дестеден түратын дерек. Дейтаграмманың ерекшелігі алдын - ала жалғауды кажет етпейді. Торапқа келіп түскен дейтаграмманы енді кай торапқа жіберу керектігін дестенің басында керсетілген мекен-жайына байланысты әр торап өзіндегі бағыттау кесте бойынша шешеді және бір-біріне байланыссыз таратылып, жеке-жеке өңделеді.
Дейтаграмма әдісі график өндеуде қолайлы болғанымен, көлемді желілерде
дестенін басында корсетілген толық мекенжайы бойынша дестені бір тораптан
екінші торапка жолдауда шешім кабылдау үшін өте үлкен бағыттаушы кестесі
және десте басында ұзын мекен-жай аймағын пайдалануды кажет ететіндіктен
дестенің желідегі жылдамдығы айтарлықтай төмендейеді,
1. Желі технологиясынын негізі
Акпараттық жүйенін күрделігі және компьютерлер мен саналуан телекоммуникация техникаларын шығаратын өндірістер мен пайдаланушылардың көбейуы акпаратпен алмасу ережелерін, тәртібін және логикалык әрекеттерін бір жүйеге келтіріп стандарттауды талап етті. Бұл бағыттағы ізденістің нәтижесінде 1980 жылдардың бас кезінде Халықаралык стандарттау ұйымы (ISО - international standard orqanization) ашык жүйенін өзара әрекеттесуінің (OSI - Ореn system interconnection) эталондық үлгісін ұсынды, 1.1 сурет.
Бұл үсыныс барлык елден құптау тауып, бүгінгі күні кезкелген телекомму-никациялық жүйелердін концептуалдык, терминологиялык және әлістемелік негізі болып саналады.
Ашык жүйенін өзара әрекеттесуінің үлгісне сәйкес (АЖӨӘҮ) апараттык жүйелердің обьекттерінің өзара әрекеттесуінің барлык мәселесін тиімді ұйым-дастыру үшін желілірдің қызметтері жеті деңгейге бөлінген. Әрбір деңгей өзіне жүктелген белгілі логикалық кызмсттерді шешеді және өзінен жоғары тұрған деңгейді белгілі бір қызмет жыйынтығымен қамтамасыз етеді. Қолданбалы деңгей (Аррlісаtion layer - АL).
Пайдаланушылардын қолданбалы процесстеріне ақпараттык жүйенің қоры мен сервисін пайдалануға мүмкіншілік тудыру. Бұлар файлдарды тарататын және қабылдайтын программалар, желінің жұмысын басқару. Бұл денгейдің басты міндеті пайдаланушыларды қолайлы интерфейспен қамтамасыз ету. Бұл деңгейде дайындалатын хабар. Таратылатын хабар екі бөліктен тұратын стандартты форматқа келтіріледі. Бірінші бөлігі таратылатын хабардың мағыналы бөлігі ал екін-шісі оның такырыбы (кабылдаушы процесінін мекен-жайы, кызметтің аты және т.б.кызметтік акпараттар).
Дерек ұсыну деңгейі (Presentation Lауеr - РL) . Қолданбалы деңгейден келіп түскен хабарды тарататуға дайындау. Деректі акпараттық жүйеде прайдаланатын қалыпқа (форматка) келтіру. Қабылдаған кезде кері түрлендіру (өзі қолданатын қалыпқа (форматына) келтіру). Пайдаланушы құрылғыларының бір - бірімен акпаратпен алмасуын қамтамасыз ету үшін, бұл деңгейде әрбір биттің мағынасы маңызды болады. Деректі қалыпқа келтіру символдардың биттік өлщеуін бит және байт тізбектерін тәртіпке келтіру; символдарды кодалау (қастықпен басқа біреудің пайдаланбауы үшін) файлдын құрылымы мен синтаксисі. Жолданатын деректерді сығу (копрессиялау) және сығылып келген деректерді жазу (декомпрессиялау).
Сеанстык деңгей (Session Lауеr - SL)
Акпаратпен алмасудың басталу мен аяқталу (қалыпты және апаттык жағдайларда) уакытың және алмасу тәртібін айқындайды. Байланысқа шығу үшін пайдаланушының аты мен паролін, жүйенің қандай қорларың пайдалануға күкығын (рұқсатын) барын тексеріп, байланысты активті жағдайда ұстау ережесін аныктайды. Сеанстың дұрыс жүріп жатқанын тексеру үшін синхрондау нүктесі деген үғым пайдаланады. Келісілген белгілі уакыт аралығында әр станция өз күйін хабарлап тұруга міндетті. Егер станциядан белпленген уакыт аралығында ешкандай хабар келмесе бұл станциямен жұмыс токтатылады.

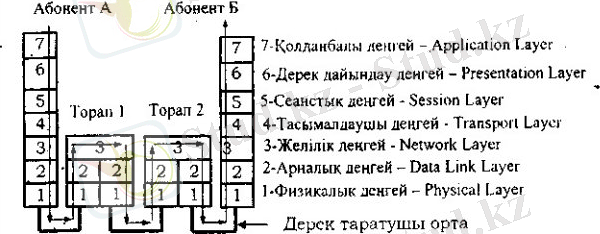

Сурет 1.1. Ашық жүйенің өзара әрекеттесуінің эталондық үлгісі
Тасымалдаушы (транспорттык) деңгей.
Деректі тиімді және сенімді таратуды камтамасыз етеді. Тасымалдаушы деңгейдің кызметін почтаның кызметімен салыстыруға болады. Сіз жіберетін хатынызды почта жәшігіне салғанда, бұл хат калай жетеді деп ойламайсыз, бұл поштаның жүмысы. Дәл осы сыяқты сеанстық деңгей тасымалдаушы деңгейге қайда және кімге деректі жеткізу керек екенін көрсеткеннен кейін, онын көрсетілген мекенжайға жеткен не жетпегенін ғана тексереді. Деректі көрсетілген мекен-жайға жеткізу мәселесін тасымалдаушы деңгейдін өзі шешеді. Соңғы мекен-жайды көбінесе Порт (Роrt) немссе Сокет (Sосket) деп атайды.
Деректі тиімді және сенімді таратуды камтамасыз етеді. Тасымалдаушы деңгейдің кызметін почтаның кызметімен салыстыруға болады. Сіз жіберетін хатынызды почта жәшігіне салғанда, бұл хат калай жетеді деп ойламайсыз, бұл поштаның жүмысы. Дәл осы сыяқты сеанстық деңгей тасымалдаушы деңгейге қайда және кімге деректі жеткізу керек екенін көрсеткеннен кейін, онын көрсетілген мекенжайға жеткен не жетпегенін ғана тексереді. Деректі көрсетілген мекен-жайға жеткізу мәселесін тасымалдаушы деңгейдін өзі шешеді. Соңғы мекен-жайды көбінесе Порт (Роrt) немссе Сокет (Sосket) деп атайды.
Желілік деңгей.
Бір желімен екінші желілі құрылғыларын бір - бірімен байланыстыру. Желілік деңгейге таратылған деректерді желінің бір құрылғысынан екінші құрылғысана бағыттау және ретрансляциялау міндеттері жүктелелі. OSI үлгісі желінің әр жүйесін жіберуші немесе алушы шеткі жүйе, бағыттаушы және ретрансляциялаушы аралық жүйе деп бөледі. Желілік деңгей жабдықтары кадрлы өңдеп жоғарғы деңгейге десте түрінде береді. Шеткі жүйелер OSI үлгісінің барлық жеті деңгейін, ал аралык деңгей тек ретрансляциялау қызметін орындап төменгі екі деңгейді пайдаланады. Күрделі желілердің екі жүйелерінің арасында багыт кез келген уакытта бірнеше дерекетердің байланысымен орындалуы мүмкін.
Арналық деңгей.
Жүйелерді жалғау, жалғауды ажырату және бір жүйе мен екінші жүйе арасында сапалы дерек таратуды қамтамасыз ету. Арналык деңгейге жүктелетін негізгі міндеттер жоғарғы деңгейден келіп түскен дерек ағымын физикалык деңгеймен тарату үшін белгілі бір ережемен топтап кадр құрастыру. Таратылатын кадрды физикалық деңгейде (арнада) мүмкін болатын бұрмаланудан корғау, синхрондау және дерек ағыны мен арнадағы деректердің өзара байланысын баскару.
Физикалык дедгейден келіп түскен кадрлардың бұрмаланғаның мүмкін болғанша түзетіп жоғарғы (желілік) деңгейге ретімен сапалы дерек жеткізу.
Физикалык деңгей .
Физикалық тізбек (кабель, оптикалык талшык, эфир) арқылы бит ағындарын таратуды қамтамасыз етеді. Физикалык деңгейдің негізгі кызметі бит тізбегін (элетрлі, оптикалы немесе радио сигнал) тарату және қабылдау.
Желілер технологиясының стандарттарының көпшілігі ашық жүйелердің өзара әрекеттесуінің (OSI) үлгісіне (моделіне) негізделген және дайындаған протоколдары мен қызмет көрсету құжаттарында ХСҮ (Халықаралық Стандарт-тау Үйымы) (180) қабылдаған терминдерді қолданған.
Интерфейс - физикалық немесе логикалык деңгейде программалардың немесе физикалык құрылғының өзара әрекеттесуін камтамасыз ету үшін қалыптастырылған ережелер жиынтығы. Жалпы айтқанда, жалғаушының физикалық сипаттамасымен, сигналдарының параметрлерімен және олардың мәндерімен анықталатын екі құрылғының немесе ортаның ортак шекарасы. Мысалы, екі программаның немесе физикалык құрылғының бірігіп пайдаланатын шекаралық аймағын интерфейс деп атайды. OSI үлгісі бір жүйенің іргелес деңгейлері интерфейс қызметін аткарады. OSI үлгісінің n - ші деңгейі қызмет ұсынушы, ал (n+1) - ші деңгейі қызмет пайдаланушы немесе қолданушы ретінде қарастырылады. Бұл қызмет жыйынтығы n - ші және (n+1) - ші іргелес деңгейлерден деректің құрылымын және онымен алмасу тәсілдерін (алгоритмін) аныктап деңгейлер арасында абстракты интерфейс құрайды.
2. Желінің құрылуының логикалык үлгісі
Кезкелген желі технологиясының кұрылымы негізгі және терминалдык желі деп қарастырылады. Негізгі желіге жалғаушы түйіні және желі тораптарының байланыс жолдары, ал терминалдық желіге терминалдар және абоненттердің байланыс жолдары жатады. Телекоммуникация желілерінің осылайша құрылуын тек топологиясының ғана емес ашық жүйенің өзара әректтесушін эталондық моделінің тұрғасынанда қарастыруға болады.

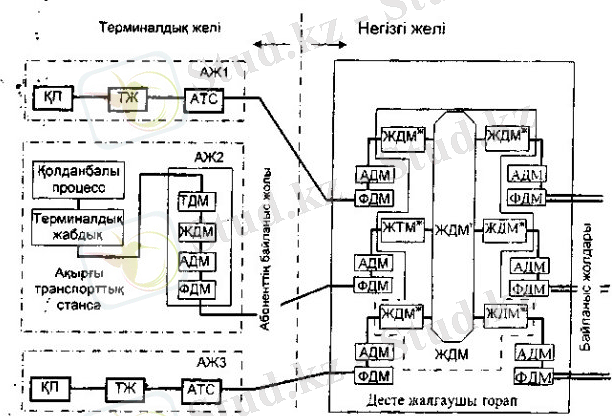

Сурет 1.3. Десте жолдаушы желінің моделі
Терминалдық желідегі абоненттік жүйе (АЖ) қолданбалы процесс (ҚП), терминалдық жабдықтарды (ТЖ) және аякты (ақырғы) транспорттық стансаны (АТС) қамтыйды. Терминалдық жабдыктар (ТЖ) ашық жүйенің өзара әректтесуінің эталондык моделінін үш деңгейін (колданбалы, ұсынушы және сеанстык), ал аяқты транспорттық станса (АТС) төрт денгейін (физикалық, арналық, желілік және транспорттық) қамтыйды.
Негізгі желі арқылы ақпарат таратуды төменгі төрт деңгей орындайды. Олар 1.3 - суретте көрсетілген физикалык деңгейдің модулі (ФДМ), арналык деңгейдің модулі (АДМ), желілік деңгейдің модулі (ЖДМ) және тасымалдаушы деңгейдің модулі (ТДМ). Бұл жерде модуль терминімен деңгейдің активті элементтерімен (объекттермен) қоса шектес ашық жүйедегі сәйкес объектілермен өзара әрекеттескенде өтетін процедураларын атаймыз.
Негізгі желіде, акпараттык бірлік үшінші деңгейден жоғары көтерілмей-тіндіктен, ашык жүйенің өзара әрекеттесуінің эталондық моделінің тек үш деңгейін пайдаланады. Кез келген десте жалғаушы түйінде, оның статусына (аякты, транзиттік) байланыссыз ФДМ, АДМ және ЖДМ үш модуль болады. Егер физикалық және арналық деңгейлердің модульдері абоненттік немесе байланыс жолының құрамында болса, желілік деңгейдің модулін жекшеленген (ЖДМЖ) және топтық (ЖДМт) модульден екі бөлікке бөліп қарастыруға болады. Жекешеленген желілік деңгейдін модулі (ЖДМЖ) физикалык және арналык деңгейлердің модульдеріне сәйкес әрбір абоненттік немесе байланыс жолына қызмет көрсетсе, топтық желілік деңгейдің модулінің (ЖДМТ) бір өзі барлык ЖДМЖ- лерді біріктіреді. ЖДМЖ - де дестелердің форматын тексеру, олардың нөмірленуін, қателерін тексеру, шектес тораптардың сәйкес модельдерімен және аяқты транспорттық стансаның сәйкес желілік деңгейдің модульдерімен (ЖДМ) әрекеттесіп десте ағынын басқару сияқты кызметтер орындалады. ЖДМт - де дестелерді бағыттау, оларды буферлерде сактау, кезек тәртібін сақтау, деректерде архивтеу қызметтері орындалады. Бұдан түйіндейтініміз, әрбір абоненттік немесе байланыс жолы үш деңгейлік бағыттаушымен тораптың ішінде аяқталады, жәнеде олардың бірі-бірімен жоғары (үшінші) деңгейде өзара әрекеттесуі тек кана ЖДМт аркылы өтеді. Екінші көңіл аударатын аяқты тасымалдаушы стансаның (АТС) тасымалдаушы деңгейің модулі (ТДМ). ТДМ тек АТС құрамында ғана бар және басқа АТС - тің өзі сыяқты ТДМ - мен әрекеттеседі. Осылайша әрекеттесу десте жолданылатын бағытты толық қамтыйды (егер альтернативті бағыт болса оны да қамтыйды). Бұл хабардың шеттен - шетке (из конца в конец) дейін өткенін тексеруді камтамасыз етеді.
3. DSL технологиясын сындарлы талдау
DSL технологиялары пайдаланушыларды жоғары жылдамдықта деректер тарату жүйесімен қамтамасыздандырады.
Біріншіден, DSL технологиясының түрлері әртүрлі деректер тарату жылдамдығын қамтамасыздандырады, бірақ, кез-келген жағдайда бұл жылдамдық ең шапшаң деген аналогтық модемнің жылдамдығынан неғұрлым жоғары.
Екіншіден, DSL технологиялары өз жұмысында абоненттік телефон желісін қолданатынына қарамастан, сізге қарапайым телефон байланысын қолдануыңызға мүмкіндік береді. Сізге DSL технологиясын қолдана отырып, маңызды ақпараттарды тура уақытында ала алмай қаламын деп мазасызданудың қажеттігі болмайды, немесе қарапайым телефон қоңырауы үшін сізге алдымен Интернет желісінен шығу қажет болмайды.
Үшіншіден, DSL желісі әрқашанда жұмыс істеп тұрады. Байланыс әрқашанда орнатылып тұрады және сізге қашан қосылу керек болған сайын телефон нөмірін теріп, байланыс орнатылуын күтіп тұру қажеттігі болмайды. Сізге желіден өмірлік маңызды ақпарат алып жатқан кезде желіде кездейсоқ үзіліс болып қалу туралы мазасызданбасаңыз да болады. Электронды жәшікті сіз тексергіңіз келген кезде емес, келіп түскен сәтте-ақ аласыз. Жалпы айтқанда, желі әрқашанда да жұмыс істейді, ал сіз әрқашанда да желіде боласыз.
Көп салалы аумақ ішіндегі, әрі өте үлкен ғимарат болғандықтан мұнда міндетті түрде ішкі локалды желі орнатылған. Бұл желі ғимараттың ішіндегі қолданушылар арасында байланыс орнатады. Ал ATM over ADSL-модемі арқылы осы ішкі желіні толығымен Интернетке кіру мүмкіндігімен қамтамасыздандырамыз. Арине бұл ғимаратта сондай басқа да жаңа Интернетке қосылу түрлерін қолданады. Бірақ негізгі әрі арзан жолы ретінде
ATMSDH технология over ADSL технологиясы қолданылады. Оның жоғары жылдамдықты телефон желісін пайдалану мүмкіндігі де үлкен орын алады.

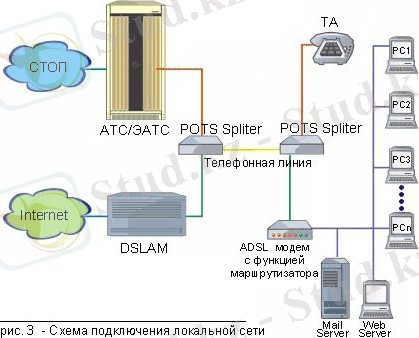

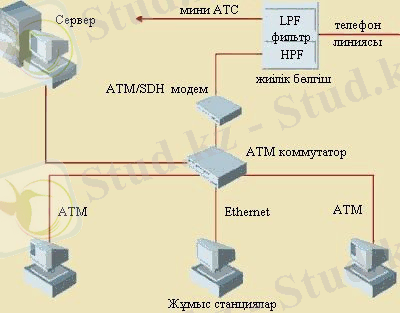

Ішкі желіні интернетке ATMSDH технология over ADSL арқылы қосылу сұлбасы 1.4-суретте көрсетілген.
Cурет 1.4. Локальді желіні қосу сұлбасы
1.4 суретте көрсетілгендей байланысты ұйымдастыруға бізге жиіліктік бөлгіш (POTS Spliter) және маршрутизатор қызметін орындайтын ATM over ADSL модем қажет. Мұндай модемдер 1.5-суретте көрсетілген. Сплитер түрі телефон кабелінің орналасқанына тәуелді. Егер бірінші телефон мен кабелді кіргізу орындары арасында модемді орнату мүмкіндігі бар болса, онда сплиттер керек болады, ал ондай мүмкіндік болмаса микрофильтрлер керек болады. Олар әрбір телефонға бөлек орнатылады. Осылай ғимарат ішінде тек компьютерлік желі емес, сонымен қатар ішкі телефон желісін де орнатуға болады.
ATM over ADSL сплиттер дыбыстық сигнал жиілігін (0,3-3,4 КГц) ATM over ADSL-модемдер қолданатын жиіліктен (26 КГЦ-1,4МГц) бөліп отырады. Осылайша модем мен телефон аппараттарының бір-біріне әсері болмайды және олардың бір уақытта жұмыс істеуіне мүмкіндік береді.

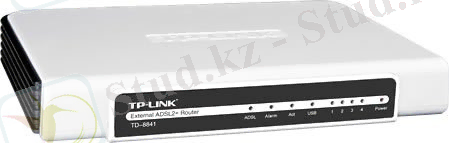

Cурет 1.5. TD-811, TD -841 ATMSDH over ADSL 2 маршрутизаторлары
Көптеген шектес технологиялар қатары бар, олардың біреуі соңғы пайдаланушыларға арналған, қалғандары жоғары жылдамдықты ағындардың транзиттік таралуына арналған. Олардың жұмыс істеу қағидаттары ATM over ADSL-ға ұқсас. Мұндай технологиялардың жалпы атауы xDSL.
ATM over ADSL технологиясы абоненттік қатынас құру желісіне кеңінен енгізуге бөгет болатын көптеген ұсақ жетіспеушіліктерге ие. ATM over ADSL құрылғысын орнатудағы бұл қиындықтар нақтылы абонент желісін байыпты түрде күйіне келтіруді қажет етеді (ереже бойынша, компанияның техникалық қызметшісінің қатысуымен - желі операторының), салыстырмалы түрде жоғары құнға ие.
Көрсетілген жетіспеушіліктерді ретке келтіретін ATM over ADSL технологиясының жаңа үлгісі шыққаны туралы хабарламаның шыққанына көп болған жоқ. Оны Universal ATM over ADSL (UATM over ADSL), немесе DSL Lite деп атайды. Шыны керек, бұл технологияларды қолданған кезде ATMSDH технология over ADSL - ға қарағанда деректер неғұрлым төмен жылдамдықта таралады (3,5 км ұзындықта абоненттік желінің жылдамдығы абоненке қарай - 1,5 Мбитс, кері қарай - 384 кбитс; 5,5 км ұзындықтағы абоненттік желі абонентке қарай 640 кбитс жылдамдықта қамтамасыздандырылады, және 196 кбитс - кері бағытта). Алайда, бұл құрылғыларды орнату оңай; сонымен қатар, олардың құрамында жиілік бөлгіш болады, сондықтан оны жеке орнатудың қажеті жоқ. UATM over ADSL-модемді қарапайым модем сияқты телефон розеткасына қосу жеткілікті.
Кесте 1.1
Ақпаратты қашықтық бойынша тарату қабылдау жылдамдықтары
Қабылдау арнасы
Тарату арнасы
Қашықтық
8,160 Мбитс
1,216 Мбитс
1,8 км
7,872 Мбитс
1,088 Мбитс
2,7 км
3,648 Мбитс
864 Кбитс
3,7 км
1,984 Мбитс
640 Кбитс
4,3 км
1,408 Мбитс
544 Кбитс
4,6 км
960 Кбитс
416 Кбитс
4,9 км
576 Кбитс
320 Кбитс
5,2 км
320 Кбитс
224 Кбитс
5,5 км
128 Кбитс
128 Кбитс
5,8 км
Қазіргі уақытта келесідей құрылғылар қолданылады:
* Ішкі PCI-модемдері
* USB интерфейсті сыртқы модемдер
* Ethernet интерфейсті сыртқы модемдер
* Ethernet интерфейсті сыртқы маршрутизаторлар (роутерлер)
* Іштей свитч орнатылған және WiFi қосылу нүктелеріне ие сыртқы маршрутизаторлар
* Жұмыс үшін телефон жолдарын пайдаланатын, қорғаныс-өрт қауіпсіздік сигналдауын пайдаланатын Anrex ATM over ADSL маршрутизаторлары
ATM over ADSL модемдерін қосу үшін компьютерде тек USB 2 порты болса жеткілікті. Алайда кей дербес компьютерлер бұл порттарға ие емес, сондықтан арнайы карталарды қолданады. Ол карта 1.7-суретте көрсетілген.
Сурет 1.7. Дербес компьютерге арналған ATM over ADSL карта
Сурет 1.9. ATOMIC 25+ адаптері
Сурет 1.10. AVIDIA концентраторы
Техникалық және эксплуатациалық қиындықтар
Қазіргі ATM over ADSL модемдер жоғары бағадан басқа, көп жерлерді талап етеді және айтарлықтай қуатты шығындайды. Осылай, ATM over ADSL модемдерінің көпшілігі активті күйде 5-тен 8 Вт-қа дейінгі қуат күшін пайдаланады. Стансаларда орнатылған модемдер, әрбір байланысқа бір платадан (карталар) талап етеді. ATM over ADSL технологиясы коммутациялық стансаларға қолданылатындай болуы үшін, қолданылатын қуат күшін төмендету және порттардың тығыздылығын арттыру аса қажет.
Байланыс желілерінің ақпараттық қамтамасыз етуі
Аналогты жүйеден цифрлық жүйеге өту процесіне көп уақыт кетті. Бірақ ғылым мен техниканың дамуы барысында аналогты жүйені көп қиыншылықсыз цифрлыққа өткізіп, оны дамытып келеміз. ХХІ ғасыр ақпарттық ғасыр болғандықтан бұл саланың дамуы өте қарқынды түрде жүріп отыр. Интернет желісін пайдаланушылар саны уақыт өте көбейіп, байланыстың сапалы түріне көшу қарқынды жүріп жатыр.
Қазіргі уақыттағы ATMSDH технология over ADSL Интернетке қосылу жүйесінің тарифтік бағасын қарастырайық:
Кесте 2.1
ATM over ADSL технологиясы бойынша Интернетке кіру бағасы
Қызмет түрі
Төлем көлемі, тенге
Интернет желісіне қосылу қызметін ұсынғандағы портқа қосылу
Бөлінген жол бойынша
52 976,0
ATMSDH over ADSL бойынша
14 128,8
Қызмет түрі
Төлем көлемі, тенге
Кіретіншығатын ақпарат көлемі
Айлық төлемақы
Келесі 10 Мбайт кіретіншығатын ақпарат көлемі үшін төлем ақы
Айлық төлем бойынша қолданылатын трафик, Гбайт
Трафикті есептеу тариф жоспары
0.5
7 566,7
164,2
1
14 341,6
155,6
2
27 118,6
147,1
3
38 362,2
138,7
4
48 100,6
130,5
6
70 159,0
126,9
8
90 919,4
123,3
12
125 123,0
113,1
16
161 978,9
109,8
90 жылдары ғана шыққан DSL жүйесі қазіргі уақытта кең қолданыс тауып, нарықты баршалықты жаулап алып жатыр. ATM over ADSL технологиясы да даму барысында өз ерекшеліктеріне ие болды. Айтар болсақ, ақпарат таратудың жылдамдығы өсті және бұл үшін төленетін ақы көлемі азайды. ATM over ADSL жүйесінің жаңа модемдерінің пайда болуы мен басқа жүйелермен интеграциялану процесі қарқынды жүріп жатыр.
Қазақтелеком АҚ жалпы кеңжолақты Интернет қолданушыларының саны 2008 жылға 660 мың адамды құрады. 2007 жылмен салыстырғанда бұл 124,5%-дық өсімді құрайды. Осы статистикалардың мағынасы кеңжолақты Интернет қолданушыларының күрт өсіп келе жатқанын көрсетеді және бұл тек Қазақтелеком АҚ ғана есептеуі бойынша. Тағы басқа фирмалардың ATMSDH технология over ADSL технологиясы бойынша көрсететін қызметін пайдаланатын тұтынушылар саны ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Кіріспе
1. Желі технологиясынын негізі
2. Желінің құрылуының логикалык үлгісі
3. DSL технологиясын сындарлы талдау
4. ATM over ADSL технологиясының артықшылығы мен кемшіліктері
5. ATM over ADSL қызметін ұйымдастыру қағидалары
6. ATM over ADSL технолгиясының деректерді тарату әдістері
7. Желіге АТМ анализаторларын қосу әдістері
8. Қатынас құру желісінің өткізу қабілетінің есептелінуі
9. ATM over ADSL сызығының мүмкін болатын жылдамдығын есептеу
10. Қорытынды
11. Пайдаланылган әдебиеттер
Кіріспе
Цифрлы байланыс желілерінде цифрлы жалғау жүйелерін (ЦЖЖ) пайдаланып уш түрлі жалғау әдістері қолданылады.
Арналарды жалғау. Бұл әдіс телефон желісінде пайдаланылады, бұл жалғау әдісі сөйлесу кезінде абоненттер арналарды толық иемденеді де, сөйлесу накты уакыт өлшемінде өтеді, байланыс жолының пайдалану тиімділігі төмен.
Хабар жалғау. Дерек көлемі және жеткізу уакыты шектелмейді, сондыктан жолданатын дерек әрбір жалғау жүйесінде уакытша сақталады. Жолданатын ха-бардың басында қабылдаушы құрылғының мекенжайы және желімен тарату ба-ғыты көрсетіледі, соңында бұрмаланудан қорғайтын блокпен қамтмасыз етіледі. Қабылданған хабарда қателер кезіксе, қабылдаушы оны қайталап беруді талап етеді. Бұл әдіспен байланыс жолы тиімді пайдаланады.
Десте жалғау. Десте дегеніміз өлшемі бірнеше байттан жүздеген килобайтка дейін болатын деректің пайдаланушыға бөлінбей жеткізілетін бөлігі. Таратылатын хабар жалғау жүйесінде қысқа дестелерге бөлінеді, әрбір дестеде мекен-жайы және реттік саны (нөмірі) керсетіледі, жалғаушы жүйе босаған арнамен бағыттаушы кестесін пайдаланып тиісті торапка бағыттайды, кабылдаушы нүктеде дестелер реттік санымен пайдаланушынын құрылғысына беріледі.
Десте жалғаушы (коммутациялаушы) желілерде дерек дестесін жолдаудың екі түрлі механизмі колданылады - дейтаграммалық және виртуалды арналармен жолдау.
Дейтаграмма жалғыз дестеден түратын дерек. Дейтаграмманың ерекшелігі алдын - ала жалғауды кажет етпейді. Торапқа келіп түскен дейтаграмманы енді кай торапқа жіберу керектігін дестенің басында керсетілген мекен-жайына байланысты әр торап өзіндегі бағыттау кесте бойынша шешеді және бір-біріне байланыссыз таратылып, жеке-жеке өңделеді.
Дейтаграмма әдісі график өндеуде қолайлы болғанымен, көлемді желілерде
дестенін басында корсетілген толық мекенжайы бойынша дестені бір тораптан
екінші торапка жолдауда шешім кабылдау үшін өте үлкен бағыттаушы кестесі
және десте басында ұзын мекен-жай аймағын пайдалануды кажет ететіндіктен
дестенің желідегі жылдамдығы айтарлықтай төмендейеді,
1. Желі технологиясынын негізі
Акпараттық жүйенін күрделігі және компьютерлер мен саналуан телекоммуникация техникаларын шығаратын өндірістер мен пайдаланушылардың көбейуы акпаратпен алмасу ережелерін, тәртібін және логикалык әрекеттерін бір жүйеге келтіріп стандарттауды талап етті. Бұл бағыттағы ізденістің нәтижесінде 1980 жылдардың бас кезінде Халықаралык стандарттау ұйымы (ISО - international standard orqanization) ашык жүйенін өзара әрекеттесуінің (OSI - Ореn system interconnection) эталондық үлгісін ұсынды, 1.1 сурет.
Бұл үсыныс барлык елден құптау тауып, бүгінгі күні кезкелген телекомму-никациялық жүйелердін концептуалдык, терминологиялык және әлістемелік негізі болып саналады.
Ашык жүйенін өзара әрекеттесуінің үлгісне сәйкес (АЖӨӘҮ) апараттык жүйелердің обьекттерінің өзара әрекеттесуінің барлык мәселесін тиімді ұйым-дастыру үшін желілірдің қызметтері жеті деңгейге бөлінген. Әрбір деңгей өзіне жүктелген белгілі логикалық кызмсттерді шешеді және өзінен жоғары тұрған деңгейді белгілі бір қызмет жыйынтығымен қамтамасыз етеді. Қолданбалы деңгей (Аррlісаtion layer - АL).
Пайдаланушылардын қолданбалы процесстеріне ақпараттык жүйенің қоры мен сервисін пайдалануға мүмкіншілік тудыру. Бұлар файлдарды тарататын және қабылдайтын программалар, желінің жұмысын басқару. Бұл денгейдің басты міндеті пайдаланушыларды қолайлы интерфейспен қамтамасыз ету. Бұл деңгейде дайындалатын хабар. Таратылатын хабар екі бөліктен тұратын стандартты форматқа келтіріледі. Бірінші бөлігі таратылатын хабардың мағыналы бөлігі ал екін-шісі оның такырыбы (кабылдаушы процесінін мекен-жайы, кызметтің аты және т.б.кызметтік акпараттар).
Дерек ұсыну деңгейі (Presentation Lауеr - РL) . Қолданбалы деңгейден келіп түскен хабарды тарататуға дайындау. Деректі акпараттық жүйеде прайдаланатын қалыпқа (форматка) келтіру. Қабылдаған кезде кері түрлендіру (өзі қолданатын қалыпқа (форматына) келтіру). Пайдаланушы құрылғыларының бір - бірімен акпаратпен алмасуын қамтамасыз ету үшін, бұл деңгейде әрбір биттің мағынасы маңызды болады. Деректі қалыпқа келтіру символдардың биттік өлщеуін бит және байт тізбектерін тәртіпке келтіру; символдарды кодалау (қастықпен басқа біреудің пайдаланбауы үшін) файлдын құрылымы мен синтаксисі. Жолданатын деректерді сығу (копрессиялау) және сығылып келген деректерді жазу (декомпрессиялау).
Сеанстык деңгей (Session Lауеr - SL)
Акпаратпен алмасудың басталу мен аяқталу (қалыпты және апаттык жағдайларда) уакытың және алмасу тәртібін айқындайды. Байланысқа шығу үшін пайдаланушының аты мен паролін, жүйенің қандай қорларың пайдалануға күкығын (рұқсатын) барын тексеріп, байланысты активті жағдайда ұстау ережесін аныктайды. Сеанстың дұрыс жүріп жатқанын тексеру үшін синхрондау нүктесі деген үғым пайдаланады. Келісілген белгілі уакыт аралығында әр станция өз күйін хабарлап тұруга міндетті. Егер станциядан белпленген уакыт аралығында ешкандай хабар келмесе бұл станциямен жұмыс токтатылады.
Сурет 1.1. Ашық жүйенің өзара әрекеттесуінің эталондық үлгісі
Тасымалдаушы (транспорттык) деңгей.
Деректі тиімді және сенімді таратуды камтамасыз етеді. Тасымалдаушы деңгейдің кызметін почтаның кызметімен салыстыруға болады. Сіз жіберетін хатынызды почта жәшігіне салғанда, бұл хат калай жетеді деп ойламайсыз, бұл поштаның жүмысы. Дәл осы сыяқты сеанстық деңгей тасымалдаушы деңгейге қайда және кімге деректі жеткізу керек екенін көрсеткеннен кейін, онын көрсетілген мекенжайға жеткен не жетпегенін ғана тексереді. Деректі көрсетілген мекен-жайға жеткізу мәселесін тасымалдаушы деңгейдін өзі шешеді. Соңғы мекен-жайды көбінесе Порт (Роrt) немссе Сокет (Sосket) деп атайды.
Деректі тиімді және сенімді таратуды камтамасыз етеді. Тасымалдаушы деңгейдің кызметін почтаның кызметімен салыстыруға болады. Сіз жіберетін хатынызды почта жәшігіне салғанда, бұл хат калай жетеді деп ойламайсыз, бұл поштаның жүмысы. Дәл осы сыяқты сеанстық деңгей тасымалдаушы деңгейге қайда және кімге деректі жеткізу керек екенін көрсеткеннен кейін, онын көрсетілген мекенжайға жеткен не жетпегенін ғана тексереді. Деректі көрсетілген мекен-жайға жеткізу мәселесін тасымалдаушы деңгейдін өзі шешеді. Соңғы мекен-жайды көбінесе Порт (Роrt) немссе Сокет (Sосket) деп атайды.
Желілік деңгей.
Бір желімен екінші желілі құрылғыларын бір - бірімен байланыстыру. Желілік деңгейге таратылған деректерді желінің бір құрылғысынан екінші құрылғысана бағыттау және ретрансляциялау міндеттері жүктелелі. OSI үлгісі желінің әр жүйесін жіберуші немесе алушы шеткі жүйе, бағыттаушы және ретрансляциялаушы аралық жүйе деп бөледі. Желілік деңгей жабдықтары кадрлы өңдеп жоғарғы деңгейге десте түрінде береді. Шеткі жүйелер OSI үлгісінің барлық жеті деңгейін, ал аралык деңгей тек ретрансляциялау қызметін орындап төменгі екі деңгейді пайдаланады. Күрделі желілердің екі жүйелерінің арасында багыт кез келген уакытта бірнеше дерекетердің байланысымен орындалуы мүмкін.
Арналық деңгей.
Жүйелерді жалғау, жалғауды ажырату және бір жүйе мен екінші жүйе арасында сапалы дерек таратуды қамтамасыз ету. Арналык деңгейге жүктелетін негізгі міндеттер жоғарғы деңгейден келіп түскен дерек ағымын физикалык деңгеймен тарату үшін белгілі бір ережемен топтап кадр құрастыру. Таратылатын кадрды физикалық деңгейде (арнада) мүмкін болатын бұрмаланудан корғау, синхрондау және дерек ағыны мен арнадағы деректердің өзара байланысын баскару.
Физикалык дедгейден келіп түскен кадрлардың бұрмаланғаның мүмкін болғанша түзетіп жоғарғы (желілік) деңгейге ретімен сапалы дерек жеткізу.
Физикалык деңгей .
Физикалық тізбек (кабель, оптикалык талшык, эфир) арқылы бит ағындарын таратуды қамтамасыз етеді. Физикалык деңгейдің негізгі кызметі бит тізбегін (элетрлі, оптикалы немесе радио сигнал) тарату және қабылдау.
Желілер технологиясының стандарттарының көпшілігі ашық жүйелердің өзара әрекеттесуінің (OSI) үлгісіне (моделіне) негізделген және дайындаған протоколдары мен қызмет көрсету құжаттарында ХСҮ (Халықаралық Стандарт-тау Үйымы) (180) қабылдаған терминдерді қолданған.
Интерфейс - физикалық немесе логикалык деңгейде программалардың немесе физикалык құрылғының өзара әрекеттесуін камтамасыз ету үшін қалыптастырылған ережелер жиынтығы. Жалпы айтқанда, жалғаушының физикалық сипаттамасымен, сигналдарының параметрлерімен және олардың мәндерімен анықталатын екі құрылғының немесе ортаның ортак шекарасы. Мысалы, екі программаның немесе физикалык құрылғының бірігіп пайдаланатын шекаралық аймағын интерфейс деп атайды. OSI үлгісі бір жүйенің іргелес деңгейлері интерфейс қызметін аткарады. OSI үлгісінің n - ші деңгейі қызмет ұсынушы, ал (n+1) - ші деңгейі қызмет пайдаланушы немесе қолданушы ретінде қарастырылады. Бұл қызмет жыйынтығы n - ші және (n+1) - ші іргелес деңгейлерден деректің құрылымын және онымен алмасу тәсілдерін (алгоритмін) аныктап деңгейлер арасында абстракты интерфейс құрайды.
2. Желінің құрылуының логикалык үлгісі
Кезкелген желі технологиясының кұрылымы негізгі және терминалдык желі деп қарастырылады. Негізгі желіге жалғаушы түйіні және желі тораптарының байланыс жолдары, ал терминалдық желіге терминалдар және абоненттердің байланыс жолдары жатады. Телекоммуникация желілерінің осылайша құрылуын тек топологиясының ғана емес ашық жүйенің өзара әректтесушін эталондық моделінің тұрғасынанда қарастыруға болады.
Сурет 1.3. Десте жолдаушы желінің моделі
Терминалдық желідегі абоненттік жүйе (АЖ) қолданбалы процесс (ҚП), терминалдық жабдықтарды (ТЖ) және аякты (ақырғы) транспорттық стансаны (АТС) қамтыйды. Терминалдық жабдыктар (ТЖ) ашық жүйенің өзара әректтесуінің эталондык моделінін үш деңгейін (колданбалы, ұсынушы және сеанстык), ал аяқты транспорттық станса (АТС) төрт денгейін (физикалық, арналық, желілік және транспорттық) қамтыйды.
Негізгі желі арқылы ақпарат таратуды төменгі төрт деңгей орындайды. Олар 1.3 - суретте көрсетілген физикалык деңгейдің модулі (ФДМ), арналык деңгейдің модулі (АДМ), желілік деңгейдің модулі (ЖДМ) және тасымалдаушы деңгейдің модулі (ТДМ). Бұл жерде модуль терминімен деңгейдің активті элементтерімен (объекттермен) қоса шектес ашық жүйедегі сәйкес объектілермен өзара әрекеттескенде өтетін процедураларын атаймыз.
Негізгі желіде, акпараттык бірлік үшінші деңгейден жоғары көтерілмей-тіндіктен, ашык жүйенің өзара әрекеттесуінің эталондық моделінің тек үш деңгейін пайдаланады. Кез келген десте жалғаушы түйінде, оның статусына (аякты, транзиттік) байланыссыз ФДМ, АДМ және ЖДМ үш модуль болады. Егер физикалық және арналық деңгейлердің модульдері абоненттік немесе байланыс жолының құрамында болса, желілік деңгейдің модулін жекшеленген (ЖДМЖ) және топтық (ЖДМт) модульден екі бөлікке бөліп қарастыруға болады. Жекешеленген желілік деңгейдін модулі (ЖДМЖ) физикалык және арналык деңгейлердің модульдеріне сәйкес әрбір абоненттік немесе байланыс жолына қызмет көрсетсе, топтық желілік деңгейдің модулінің (ЖДМТ) бір өзі барлык ЖДМЖ- лерді біріктіреді. ЖДМЖ - де дестелердің форматын тексеру, олардың нөмірленуін, қателерін тексеру, шектес тораптардың сәйкес модельдерімен және аяқты транспорттық стансаның сәйкес желілік деңгейдің модульдерімен (ЖДМ) әрекеттесіп десте ағынын басқару сияқты кызметтер орындалады. ЖДМт - де дестелерді бағыттау, оларды буферлерде сактау, кезек тәртібін сақтау, деректерде архивтеу қызметтері орындалады. Бұдан түйіндейтініміз, әрбір абоненттік немесе байланыс жолы үш деңгейлік бағыттаушымен тораптың ішінде аяқталады, жәнеде олардың бірі-бірімен жоғары (үшінші) деңгейде өзара әрекеттесуі тек кана ЖДМт аркылы өтеді. Екінші көңіл аударатын аяқты тасымалдаушы стансаның (АТС) тасымалдаушы деңгейің модулі (ТДМ). ТДМ тек АТС құрамында ғана бар және басқа АТС - тің өзі сыяқты ТДМ - мен әрекеттеседі. Осылайша әрекеттесу десте жолданылатын бағытты толық қамтыйды (егер альтернативті бағыт болса оны да қамтыйды). Бұл хабардың шеттен - шетке (из конца в конец) дейін өткенін тексеруді камтамасыз етеді.
3. DSL технологиясын сындарлы талдау
DSL технологиялары пайдаланушыларды жоғары жылдамдықта деректер тарату жүйесімен қамтамасыздандырады.
Біріншіден, DSL технологиясының түрлері әртүрлі деректер тарату жылдамдығын қамтамасыздандырады, бірақ, кез-келген жағдайда бұл жылдамдық ең шапшаң деген аналогтық модемнің жылдамдығынан неғұрлым жоғары.
Екіншіден, DSL технологиялары өз жұмысында абоненттік телефон желісін қолданатынына қарамастан, сізге қарапайым телефон байланысын қолдануыңызға мүмкіндік береді. Сізге DSL технологиясын қолдана отырып, маңызды ақпараттарды тура уақытында ала алмай қаламын деп мазасызданудың қажеттігі болмайды, немесе қарапайым телефон қоңырауы үшін сізге алдымен Интернет желісінен шығу қажет болмайды.
Үшіншіден, DSL желісі әрқашанда жұмыс істеп тұрады. Байланыс әрқашанда орнатылып тұрады және сізге қашан қосылу керек болған сайын телефон нөмірін теріп, байланыс орнатылуын күтіп тұру қажеттігі болмайды. Сізге желіден өмірлік маңызды ақпарат алып жатқан кезде желіде кездейсоқ үзіліс болып қалу туралы мазасызданбасаңыз да болады. Электронды жәшікті сіз тексергіңіз келген кезде емес, келіп түскен сәтте-ақ аласыз. Жалпы айтқанда, желі әрқашанда да жұмыс істейді, ал сіз әрқашанда да желіде боласыз.
Көп салалы аумақ ішіндегі, әрі өте үлкен ғимарат болғандықтан мұнда міндетті түрде ішкі локалды желі орнатылған. Бұл желі ғимараттың ішіндегі қолданушылар арасында байланыс орнатады. Ал ATM over ADSL-модемі арқылы осы ішкі желіні толығымен Интернетке кіру мүмкіндігімен қамтамасыздандырамыз. Арине бұл ғимаратта сондай басқа да жаңа Интернетке қосылу түрлерін қолданады. Бірақ негізгі әрі арзан жолы ретінде
ATMSDH технология over ADSL технологиясы қолданылады. Оның жоғары жылдамдықты телефон желісін пайдалану мүмкіндігі де үлкен орын алады.
Ішкі желіні интернетке ATMSDH технология over ADSL арқылы қосылу сұлбасы 1.4-суретте көрсетілген.
Cурет 1.4. Локальді желіні қосу сұлбасы
1.4 суретте көрсетілгендей байланысты ұйымдастыруға бізге жиіліктік бөлгіш (POTS Spliter) және маршрутизатор қызметін орындайтын ATM over ADSL модем қажет. Мұндай модемдер 1.5-суретте көрсетілген. Сплитер түрі телефон кабелінің орналасқанына тәуелді. Егер бірінші телефон мен кабелді кіргізу орындары арасында модемді орнату мүмкіндігі бар болса, онда сплиттер керек болады, ал ондай мүмкіндік болмаса микрофильтрлер керек болады. Олар әрбір телефонға бөлек орнатылады. Осылай ғимарат ішінде тек компьютерлік желі емес, сонымен қатар ішкі телефон желісін де орнатуға болады.
ATM over ADSL сплиттер дыбыстық сигнал жиілігін (0,3-3,4 КГц) ATM over ADSL-модемдер қолданатын жиіліктен (26 КГЦ-1,4МГц) бөліп отырады. Осылайша модем мен телефон аппараттарының бір-біріне әсері болмайды және олардың бір уақытта жұмыс істеуіне мүмкіндік береді.
Cурет 1.5. TD-811, TD -841 ATMSDH over ADSL 2 маршрутизаторлары
Көптеген шектес технологиялар қатары бар, олардың біреуі соңғы пайдаланушыларға арналған, қалғандары жоғары жылдамдықты ағындардың транзиттік таралуына арналған. Олардың жұмыс істеу қағидаттары ATM over ADSL-ға ұқсас. Мұндай технологиялардың жалпы атауы xDSL.
ATM over ADSL технологиясы абоненттік қатынас құру желісіне кеңінен енгізуге бөгет болатын көптеген ұсақ жетіспеушіліктерге ие. ATM over ADSL құрылғысын орнатудағы бұл қиындықтар нақтылы абонент желісін байыпты түрде күйіне келтіруді қажет етеді (ереже бойынша, компанияның техникалық қызметшісінің қатысуымен - желі операторының), салыстырмалы түрде жоғары құнға ие.
Көрсетілген жетіспеушіліктерді ретке келтіретін ATM over ADSL технологиясының жаңа үлгісі шыққаны туралы хабарламаның шыққанына көп болған жоқ. Оны Universal ATM over ADSL (UATM over ADSL), немесе DSL Lite деп атайды. Шыны керек, бұл технологияларды қолданған кезде ATMSDH технология over ADSL - ға қарағанда деректер неғұрлым төмен жылдамдықта таралады (3,5 км ұзындықта абоненттік желінің жылдамдығы абоненке қарай - 1,5 Мбитс, кері қарай - 384 кбитс; 5,5 км ұзындықтағы абоненттік желі абонентке қарай 640 кбитс жылдамдықта қамтамасыздандырылады, және 196 кбитс - кері бағытта). Алайда, бұл құрылғыларды орнату оңай; сонымен қатар, олардың құрамында жиілік бөлгіш болады, сондықтан оны жеке орнатудың қажеті жоқ. UATM over ADSL-модемді қарапайым модем сияқты телефон розеткасына қосу жеткілікті.
Кесте 1.1
Ақпаратты қашықтық бойынша тарату қабылдау жылдамдықтары
Қабылдау арнасы
Тарату арнасы
Қашықтық
8,160 Мбитс
1,216 Мбитс
1,8 км
7,872 Мбитс
1,088 Мбитс
2,7 км
3,648 Мбитс
864 Кбитс
3,7 км
1,984 Мбитс
640 Кбитс
4,3 км
1,408 Мбитс
544 Кбитс
4,6 км
960 Кбитс
416 Кбитс
4,9 км
576 Кбитс
320 Кбитс
5,2 км
320 Кбитс
224 Кбитс
5,5 км
128 Кбитс
128 Кбитс
5,8 км
Қазіргі уақытта келесідей құрылғылар қолданылады:
* Ішкі PCI-модемдері
* USB интерфейсті сыртқы модемдер
* Ethernet интерфейсті сыртқы модемдер
* Ethernet интерфейсті сыртқы маршрутизаторлар (роутерлер)
* Іштей свитч орнатылған және WiFi қосылу нүктелеріне ие сыртқы маршрутизаторлар
* Жұмыс үшін телефон жолдарын пайдаланатын, қорғаныс-өрт қауіпсіздік сигналдауын пайдаланатын Anrex ATM over ADSL маршрутизаторлары
ATM over ADSL модемдерін қосу үшін компьютерде тек USB 2 порты болса жеткілікті. Алайда кей дербес компьютерлер бұл порттарға ие емес, сондықтан арнайы карталарды қолданады. Ол карта 1.7-суретте көрсетілген.
Сурет 1.7. Дербес компьютерге арналған ATM over ADSL карта
Сурет 1.9. ATOMIC 25+ адаптері
Сурет 1.10. AVIDIA концентраторы
Техникалық және эксплуатациалық қиындықтар
Қазіргі ATM over ADSL модемдер жоғары бағадан басқа, көп жерлерді талап етеді және айтарлықтай қуатты шығындайды. Осылай, ATM over ADSL модемдерінің көпшілігі активті күйде 5-тен 8 Вт-қа дейінгі қуат күшін пайдаланады. Стансаларда орнатылған модемдер, әрбір байланысқа бір платадан (карталар) талап етеді. ATM over ADSL технологиясы коммутациялық стансаларға қолданылатындай болуы үшін, қолданылатын қуат күшін төмендету және порттардың тығыздылығын арттыру аса қажет.
Байланыс желілерінің ақпараттық қамтамасыз етуі
Аналогты жүйеден цифрлық жүйеге өту процесіне көп уақыт кетті. Бірақ ғылым мен техниканың дамуы барысында аналогты жүйені көп қиыншылықсыз цифрлыққа өткізіп, оны дамытып келеміз. ХХІ ғасыр ақпарттық ғасыр болғандықтан бұл саланың дамуы өте қарқынды түрде жүріп отыр. Интернет желісін пайдаланушылар саны уақыт өте көбейіп, байланыстың сапалы түріне көшу қарқынды жүріп жатыр.
Қазіргі уақыттағы ATMSDH технология over ADSL Интернетке қосылу жүйесінің тарифтік бағасын қарастырайық:
Кесте 2.1
ATM over ADSL технологиясы бойынша Интернетке кіру бағасы
Қызмет түрі
Төлем көлемі, тенге
Интернет желісіне қосылу қызметін ұсынғандағы портқа қосылу
Бөлінген жол бойынша
52 976,0
ATMSDH over ADSL бойынша
14 128,8
Қызмет түрі
Төлем көлемі, тенге
Кіретіншығатын ақпарат көлемі
Айлық төлемақы
Келесі 10 Мбайт кіретіншығатын ақпарат көлемі үшін төлем ақы
Айлық төлем бойынша қолданылатын трафик, Гбайт
Трафикті есептеу тариф жоспары
0.5
7 566,7
164,2
1
14 341,6
155,6
2
27 118,6
147,1
3
38 362,2
138,7
4
48 100,6
130,5
6
70 159,0
126,9
8
90 919,4
123,3
12
125 123,0
113,1
16
161 978,9
109,8
90 жылдары ғана шыққан DSL жүйесі қазіргі уақытта кең қолданыс тауып, нарықты баршалықты жаулап алып жатыр. ATM over ADSL технологиясы да даму барысында өз ерекшеліктеріне ие болды. Айтар болсақ, ақпарат таратудың жылдамдығы өсті және бұл үшін төленетін ақы көлемі азайды. ATM over ADSL жүйесінің жаңа модемдерінің пайда болуы мен басқа жүйелермен интеграциялану процесі қарқынды жүріп жатыр.
Қазақтелеком АҚ жалпы кеңжолақты Интернет қолданушыларының саны 2008 жылға 660 мың адамды құрады. 2007 жылмен салыстырғанда бұл 124,5%-дық өсімді құрайды. Осы статистикалардың мағынасы кеңжолақты Интернет қолданушыларының күрт өсіп келе жатқанын көрсетеді және бұл тек Қазақтелеком АҚ ғана есептеуі бойынша. Тағы басқа фирмалардың ATMSDH технология over ADSL технологиясы бойынша көрсететін қызметін пайдаланатын тұтынушылар саны ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
