Телевизиялық көп каналды толқындық каналдың қабылдағыш антеннасы
Метрлік, сантиметрлік және дециметрлік диапазонда істеуші антенналарды негізінен УКВ диапазонының антеннасы депте атайды . Негізінен УКВ диапазонында істеуші антенналар белгілі бір бағытта жұмыс жасайды яғни бағыттаушы антенна деп атайды .
УКВ диапазонының толқындарының қысқалағына байланысты антенна конструкциясын жасалуына сонымен бірге үлкен қуаттағы передатчиктер пайдалану қажеттілігі болмайды. Бұл дегеніміз көп қаржыны талап етпейді деген сөз. УКВ диапазоныныда жұмыс істеуші антенналарды негізінен 2 топқа бөлуге болады. Біріншісі вибраторные , екіншісі поверхностные. Метрлік диапазонда симметричный және несимметричный антенналар көптеп қолданылады.
Осындай көптеген қолданысқа ие болған телевизиялық қабылдағыш антеннаның конструкциясымен танысайық.

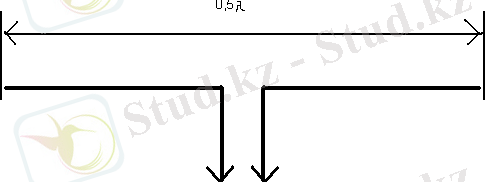

1. Полу волновой вибратор. Көрінісі суретте көрсетілген. (Жартылай толқынды)

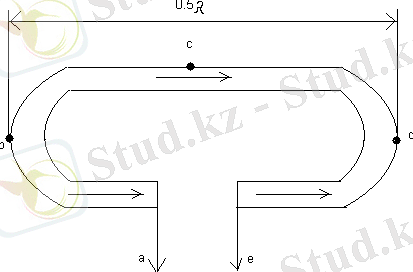

2. Петлевой вибратор. Көрсетілген 2 антеннаның екеуі УКВ диапазонында жұмыс істеуге арналған.
УКВ диапазонының толқындарының қысқалағына байланысты антенна конструкциясын жасалуына сонымен бірге үлкен қуаттағы передатчиктер пайдалану қажеттілігі болмайды. Бұл дегеніміз көп қаржыны талап етпейді деген сөз. УКВ диапазоныныда жұмыс істеуші антенналарды негізінен 2 топқа бөлуге болады. Біріншісі вибраторные , екіншісі поверхностные. Метрлік диапазонда симметричный және несимметричный антенналар көптеп қолданылады.
Осындай көптеген қолданысқа ие болған телевизиялық қабылдағыш антеннаның конструкциясымен танысайық.
1. Полу волновой вибратор. Көрінісі суретте көрсетілген. (Жартылай толқынды)
2. Петлевой вибратор. Көрсетілген 2 антеннаның екеуі УКВ диапазонында жұмыс істеуге арналған.
Қолданылған әдебиеттер
1. Н.М. Изюмов «Основы радиотехники »
2. Н.И. Калашникова «Системы радиосвязи »
3. Г.В. Мамчев «Основы радиосвязи и телевидения»
4. Э.М. Пруслин «Радиоэлектроника»
1. Н.М. Изюмов «Основы радиотехники »
2. Н.И. Калашникова «Системы радиосвязи »
3. Г.В. Мамчев «Основы радиосвязи и телевидения»
4. Э.М. Пруслин «Радиоэлектроника»
Телевизиялық көп каналды толқындық каналдың қабылдағыш антеннасы
Метрлік, сантиметрлік және дециметрлік диапазонда істеуші антенналарды негізінен УКВ диапазонының антеннасы депте атайды . Негізінен УКВ диапазонында істеуші антенналар белгілі бір бағытта жұмыс жасайды яғни бағыттаушы антенна деп атайды .
УКВ диапазонының толқындарының қысқалағына байланысты антенна конструкциясын жасалуына сонымен бірге үлкен қуаттағы передатчиктер пайдалану қажеттілігі болмайды. Бұл дегеніміз көп қаржыны талап етпейді деген сөз. УКВ диапазоныныда жұмыс істеуші антенналарды негізінен 2 топқа бөлуге болады. Біріншісі вибраторные , екіншісі поверхностные. Метрлік диапазонда симметричный және несимметричный антенналар көптеп қолданылады.
Осындай көптеген қолданысқа ие болған телевизиялық қабылдағыш антеннаның конструкциясымен танысайық.
1. Полу волновой вибратор. Көрінісі суретте көрсетілген. (Жартылай толқынды)
2. Петлевой вибратор. Көрсетілген 2 антеннаның екеуі УКВ диапазонында жұмыс істеуге арналған.
УКВ диапазондары жоғарыда айтқанымыздай телевидение жүйесінде көптеп қолданылады. Петлевой вибратор антеннасын екі полувоновой антенна есебінде қарастыруға болады .
Бұл аненналар жақын арақашықтықтағы телевизиялық қабылдаушы антеннаның қызметін атқарады, себебі бұл антенналардың бағытталу коэффиценті төмен. Алыс арақашықтықта қазіргі кезде күрделі антенналар көпдеген қолданысқа ие.

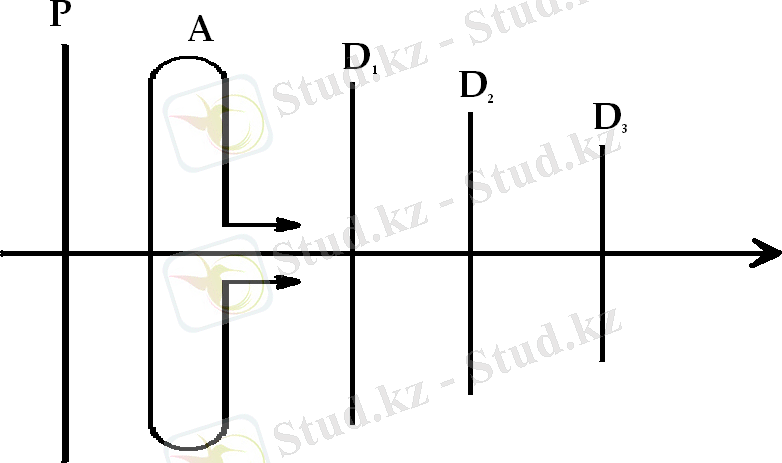

3. Солардың бірі толқындық канал деп аталады . Бұл антенна негізінен телевидение бағдарламаларын қабылдау үшін метрлік диапазонда жұмыс жасайды . Толқындық канал антеннасының құрылысы активтік элемент А вибраторынан тұрады. Р рефлектордан және бірнеше Д директорлардан тұрады. Толқындық канал антеннасының күшейткіштік коэфицентті өте жоғары . Толқындық канал антенна элементтерінің атқаратын өзіндік қызметтері бар . Р-рефлектор сырттан келген сигналдарды активтік элементке жеткізбей кейін қайтарып шағылыстырушы. Д директорлар Д1, Д2, Д3, элементтері қажетті диапазондағы сигналды активтік элементке бағыттаушы болып табылады.
Толқындық ... жалғасы
