Қазақстан Республикасының Білім және ғылым министрлігі
Академик Е.А. Бөкетов атындағы Қарағанды университеті
Тилегенова К.М.
Компьютерлік желілерге арналған кабель
түрлерінің қолданылуын бағалау
ДИПЛОМДЫҚ ЖҰМЫС
6В05305 - Техникалық физика білім беру бағдарламасы
Қарағанды қ.
2024
Қазақстан Республикасының Білім және ғылым министрлігі
Академик Е.А. Бөкетов атындағы Қарағанды университеті
Қорғауға жіберілді
Радиофизика және электроника
кафедрасының меңгерушісі
____________ Алпысова Г.К.
6В05305 - Техникалық физика білім беру бағдарламасы
Компьютерлік желілерге арналған кабель
түрлерінің қолданылуын бағалау
ДИПЛОМДЫҚ ЖҰМЫС
Ізденетін дәреже: бакалавр
Орындаған: студент Тилегенова К.М.
______________
Ғылыми жетекшісі: х.ғ.к., ассист. профессор
Утегенова А.С. _______________
Қарағанды қ.
2024
Академик Е.А. Бөкетов атындағы Қарағанды университеті
Физика-техникалық факультеті
Техникалық физика мамандығы
Радиофизика және электроника кафедрасы
бекітемін
Радиофизика және электроника кафедрасының меңгерушісі
Г.К. Алпысова
2023ж. ___
Бітіру жұмысын орындауға арналған тапсырма
Студент Тилегенова Камила Муратовна
4 курс, ТФ-412к-20 тобы, 6В05305 - Техникалық физика білім беру бағдарламасы
1. Бітіру жұмысының тақырыбы
Компьютерлік желілерге арналған кабель түрлерінің қолданылуын бағалау Академик Е.А. Бөкетов атындағы Қарағанды университеті КЕАҚ Басқарма төрағасы-ректорының 2023 ж. __ ___ № __ бұйрығымен бекітілді.
2. Аяқталған жұмысты тапсыру мерзімі __ __ 2024 ж.
3. Берілген жұмыстың алғашқы мәліметтері
Локалдік есептеуіш тораптың негізгі ұғымдары, анықтамалары және құрылымы; торап жабдығы, құрылуы; кабелдік жүйе, тарату ортасы; кабелдік бұйымдар, техникалық көрсеткіштері.
4. Есепті- түсіндірмелі жазбаның мазмұны (өңдеуге қажет сұрақтардың тізімі)
Локалдік есептеуіш тораптың негізгі даму тенденцияларын, жіктелуін талдау әдебиеттерге шолу; ЛЕТ негізгі ұғымдары, анықтамалары және құрылымы. Әдебиеттер шолу; кабелдік бұйымдар үлгісін талдау; тораптың қызмет көрсету сапасын арттыру әдістері.
5. Графикалық материалдардың тізімі (қажетті сызбалардың нақты көрсетілуімен)
Локалдік тораптың моделі схемалары
6. Ұсынылатын дереккөздер тізбесі
1) Камалян А.К., Кулев С.А., Назаренко К.Н. и др. Компьютерные сети и средства защиты информации: Учебное пособие Камалян А.К., Кулев С.А., Назаренко К.Н. и др. - Воронеж: ВГАУ, 2003.-119 с.
2) Малышев Р.А. Локальные вычислительные сети: Учебное пособие РГАТА. - Рыбинск, 2005. - 83 с.
3) Олифер В.Г., Олифер Н.А. Компьютерные сети. Принципы, технологии, протоколы В.Г. Олифер, Н.А. Олифер. - СПб.: Питер, 2002. - 672 с.: ил.
4) 6. Стерлинг Д.Д., Бакстер JI. Кабельные системы. 2-е изд. - М.: Лори. -2003.
7. Бітіру жобасын орындау кестесі
№
Жұмыс кезеңдері
Орындау мерзімі
Ескерту
1
Материалдарды жинау
02.12.2023
2
Бітіру жобасының құрылымын әзірлеу
05.01.2024
3
Бітіру жобасының Кіріспесін дайындау
20.01.2024
4
Жобаның бөлімдерін дайындау
26.02.2024
5
Жобаның Қорытындысын дайындау
05.03.2024
6
Ғылыми жетекшінің консультациялары
15.03.2024
7
Бітіру жобасын плагиатқа тексеруге және нормалық бақылауға ұсыну
Қорытынды аттестаттаудан бір жарым ай бұрын
8
Бітіру жобасын алдын ала қорғауға ұсыну
Қорытынды аттестаттау басталғанға дейін бір ай бұрын
9
Бітіру жобасын рецензиялауға ұсыну
Алдын ала қорғаудан кейінгі бірінші апта ішінде
10
Бітіру жобасының соңғы нұсқасын жетекшінің пікірімен және рецензиямен қоса ұсыну
Қорытынды аттестаттау басталғанға дейін үш күн бұрын
11
Қорғауға баяндама дайындау
Қорытынды аттестаттау басталғанға дейін үш күн бұрын
12
Бітіру жобасын қорғау
Кесте бойынша
Тапсырманың берілген күні: 2023ж. __
Ғылыми жетекші Утегенова А.С., к.х.н., ассист. профессор
Тапсырманы студент Тилегенова К.М. қабылдады
Мазмұны
Нормативтік сілтемелер ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... .
Аббревиатуралар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
6
7
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
10
1
Локалдік есептеуіш тораптың құрамы
13
1.1
Локалдік торап жабдығының құрамы ... ... ... ... ... ... ... . ... ... ...
13
1.2
Кабелдік жүйенің ролі ... ... ... ... ... ... ... ...
13
1.2.1
Тарату ортасы ... ... ... ... ..
18
2
Торапты құру ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
25
2.1
ЛЕТ топологиясының жіктелуі ... ... ... ... ... ... ... ... ...
25
2.2
Локалдік тораптың физикалық структуризациясы
2.3
Тораптың логикалық структуризациясы
3
Кабелдік бұйымдардың сипаттамаларын зерттеу ... ... ..
33
3.1
Мыс кабель бұралған жұп, міндеті және сипаттамалары
35
3.1.1
Бұралған жұп типтегі горизонталды кабель, конструктивті ерекшеліктері
3.2
Магистралдік кабель, конструктивті ерекшеліктер ... ... ... ... ... ..
35
3.3
Оптоталшықты кабелдердің техникалық сипаттамалары
3.3.1
Жанынан жарқырау кабелі ... ... ... ... ... ... ... . ... ... ... ... ... ... ...
38
3.3.2
Бүйірден жарқырау кабелі
3.4
Коаксиалді кабелдің техникалық сипаттамалары
3.5
Fast Ethernet
3.5.1
100BaseT - 10BaseT-ның жалғастырушысы
3.5.2
Fast Ethernet үш түрі
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
43
Қолданылған дереккөздер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ...
45
Қосымша 1 ... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
48
Нормативтік сілтемелер
1 ҚР МЖМБС 5.04.019 -2008 Қазақстан Республикасының мемлекеттік жалпыға міндетті білім беру стандарты. Жоғары кәсіптік білім. Бакалавриат. Негізгі ережелері.
2 ҚР МЖМБС 5.03.016 -2009. Жоғары оқу орындарындағы дипломдық жұмыстарды орындау ережелері.
3 МСТ 7.1-84. Ақпараттық, кітапханалық және баспалар бойынша стандарттар жүйесі. Құжаттың кітапханалық жазбасы. Қолданылған әдебиеттер тізімін жазудың жалпы талаптары мен ережелері. М.: Стандарттар, 1984.
4 МСТ 21.406-88 (2002). Құрылыс үшін жобалық құжаттардың жүйесі. Сұлбалардағы және жобалардағы шартты графикалық белгілеулер.
Аббревиатуралар
LAN
Local Агеа Network
Локалді торап
ЛЕТ
ЛВС
локалді есептеуіш торап
NIC
Network Interface Card
Тораптық адаптер
Кіріспе
Дипломдық жұмыс тақырыбының өзектілігі.
Пайдаланушыларға серверлердің ақпараттық қызметтеріне қолжетімділікті ұсыну үшін бір немесе бірнеше жақын тұрған ғимараттар шегінде компьютерлерді біріктіру локалді есептеуіш торап (ЛЕТ) деп атайды. Дегенмен, деректерді радиоарналар арқылы беруге болатын желілер бар, яғни Wi-Fi сымсыз технологиясы. Көптеген (ЛЕТ) таратушы орта ретінде кабельдерді пайдаланады: бұралған жұп, коаксиалды және талшықты-оптикалық кабель. Кабельдік (ЛЕТ) рұқсатсыз кіруден жақсы қорғалған. Көбінесе, қазіргі уақытта кабельдің мыс өзегі бар және ақпарат беру электр сигналдарының көмегімен жүзеге асырылады. Сонымен қатар, оптикалық кабельдер (ОК) барған сайын танымал болып келеді, оларда ақпарат оптикалық талшық (ОТ) бойынша инфрақызыл жарық импульстерінің көмегімен беріледі. Оптикалық талшық инфрақызыл импульстерді беру үшін ең жетілдірілген физикалық орта, сондай-ақ едәуір қашықтыққа үлкен ақпарат ағындарын беру үшін ең перспективалы орта болып табылады деп есептеледі. Кабельдердің құны (ЛЕТ) жалпы құнының аз бөлігін құрайтынына қарамастан, шамамен 6% және әдетте кабель желінің ең ұзақ өмір сүретін элементі болып табылады, бұл элементтің қасиеттері ақпаратты берудің сенімділігін, жылдамдығы мен сапасын айқындайды. Желінің серверлері мен басқа да компоненттері кабельдер ауыстырылғанға дейін бірнеше рет өзгеруі мүмкін. Кабельдерді монтаждау және пайдалану процесінде механикалық және климаттық әсерлерге ұшырайды, бұл олардың ұзақ мерзімділігін едәуір дәрежеде айқындайды. Сондықтан объектішілік ОК сенімді конструкцияларын таңдау өзекті міндет болып табылады.
Механикалық және климаттық факторлардың ОК қасиеттеріне әсерін зерттеуге Г. Мальке, П. Гёссинг, И. Гроднев, Ю. Т. Ларин, Э.Л. Портнов және басқа шетелдік және отандық ғалымдардың жұмыстары арналған.
Дипломдық жұмыстың мақсаты:
Жұмыстың мақсаты құрылымды таңдау және компьютерлік желілер үшін оптикалық кабельдердің беріліс сипаттамаларына механикалық және климаттық әсерлердің әсеріне зерттеу жүргізу болып табылады.
Алдымызға қойылған мақсатқа жету үшін келесідей міндеттерді шешу керек:
- монтаждау және эксплуатация кезінде пайда болатын компьютерлік желілер үшін кабельдерге сыртқы механикалық және климаттық әсер ету деңгейін анықтау;
- оптикалық кабельдердің беріліс сипаттамаларына сыртқы факторлар әсеріне зерттеулер жүргізу;
Қазіргі таңда әлемде 130 миллионнан астам компьютер бар және олардың 80% -дан астамы түрлі ақпараттық-есептеу желілеріне, кеңселердегі шағын жергілікті желілерден бастап интернет типіндегі жаһандық желілерге дейін біріктірілген.
Осы дипломдық жұмыста - Қазақстан Республикасы Қорғаныс министрлiгiнiң жергiлiктi есептеу желiсiнiң құрамы мен сипаттамасына зерттеу жүргiзiлдi. Жергілікті есептеу желісін құру кезінде пайдаланылған желілердің техникалық сипаттамасы Қазақстан Республикасы Қорғаныс министрлігі.
Автордың жеке үлесі дипломдық жұмыста ұсынылған барлық материалдарды дайындау, өңдеу, талдау және нәтижелерді түсіндіру болды. Теориялық талдау автордың тікелей қатысуымен жүргізілді.
1. Локалдік есептеуіш тораптың құрамы
1.1 Локалдік торап жабдығының құрамы
Локалді есептеуіш торап - ЛЕТ (ағылш. LAN) түсінігі бірнеше компьютерлік жүйелер тиісті коммуникация құралдарының көмегімен бір-бірімен байланысқан географиялық шектеулі (аумақтық немесе өндірістік) аппараттық-бағдарламалық іске асыруға жатады. Осындай қосылымның арқасында пайдаланушы осы (ЛЕТ) қосылған басқа жұмыс станцияларымен өзара әрекеттесе алады. (ЛЕТ) өндірістік тәжірибесінде өте үлкен рөл атқарады. (ЛЕТ) арқылы жүйеге жабдықты, бағдарламалық құралдар мен ақпаратты бірлесіп пайдаланатын көптеген алыс жұмыс орындарында орналасқан дербес компьютерлер біріктіріледі. Қызметкерлердің жұмыс орындары оқшаулануды тоқтатады және бірыңғай жүйеге біріктіріледі. Ішкі өндірістік есептеу желісі түрінде дербес компьютерлерді желілік біріктіру кезінде алынатын артықшылықтарды қарастырайық.
Ресурстарды бөлу
Ресурстарды бөлу ресурстарды үнемді пайдалануға, мысалы, барлық қосылған жұмыс станцияларынан лазерлік баспа құрылғылары сияқты перифериялық құрылғыларды басқаруға мүмкіндік береді.
Деректерді бөлу.
Деректерді бөлу дерекқорға ақпаратқа мұқтаж перифериялық жұмыс орындарынан қол жеткізу және басқару мүмкіндігін береді.
Бағдарламалық құралдарды бөлу
Бағдарламалық құралдарды бөлу орталықтандырылған, бұрын белгіленген бағдарламалық құралдарды бір мезгілде пайдалануға мүмкіндік береді.
Процессордың ресурстарын бөлу.
Процессордың ресурстарын бөлу кезінде желіге кіретін басқа жүйелермен деректерді өңдеу үшін есептеу қуаттарын пайдалануға болады Ұсынылатын мүмкіндік қолда бар ресурстарға дереу лақтырылмайды, тек әрбір жұмыс станциясы қол жетімді арнайы процессор арқылы ғана жасалады.
Көп пайдаланушы режімі
Жүйенің көп пайдаланушылық қасиеттері бұрын орнатылған және басқарылатын орталықтандырылған қолданбалы бағдарламалық құралдарды бір уақытта пайдалануға ықпал етеді, мысалы, егер жүйені пайдаланушы басқа тапсырмамен жұмыс істесе, онда ағымдағы орындалатын жұмыс артқы жоспарға жылжытылады.

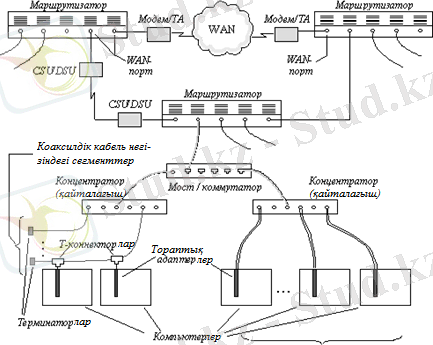

Есептеу желісінің фрагменті (1-сурет) бүгінде жергілікті желілерді құру және оларды бір-бірімен жаһандық байланыстар арқылы қосу үшін қолданылатын коммуникациялық жабдықтың негізгі түрлерін қамтиды. Компьютерлер арасында жергілікті байланыстарды құру үшін кабельдік жүйелердің әртүрлі түрлері, желілік адаптерлер, қайталағыш концентраторлар, көпірлер, коммутаторлар мен маршрутизаторлар пайдаланылады. Жергілікті желілерді жаһандық байланыстарға қосу үшін көпірлер мен маршрутизаторлардың арнайы шығыстары (WAN порттары), сондай-ақ деректерді ұзын желілер бойынша беру аппаратурасы - модемдер (аналогтық желілер бойынша жұмыс істеген кезде) немесе цифрлық арналарға қосу құрылғылары (TA - ISDN желілерінің терминалдық адаптерлері, CSUDU типті цифрлық бөлінген арналарға қызмет көрсету құрылғылары пайдаланылады SU және т.б.)
Сурет 1. Тораптың фрагменті
1.2 Кабелдік жүйенің ролі
Есептеу желiлерiнде жергiлiктi байланыстарды құру үшiн қазiргi уақытта кабельдердiң әртүрлi түрлерi - коаксиалды кабель, экрандалған және экрандалмаған негiзiндегi бұралған жұп кабель және оптикалық талшықты кабель пайдаланылады. Аз қашықтыққа (100 м дейін) деректерді беру ортасының ең танымал түрі экрандалмаған бұралған жұп болып табылады, ол іс жүзінде жергілікті желілердің барлық қазіргі заманғы стандарттары мен технологияларына енгізілген және өткізу қабілетін 100 Мбс дейін қамтамасыз етеді (5-санаттағы кәбілдерде). Оптикалық талшықты кабель жергілікті байланыстарды құру үшін де, сондай-ақ жаһандық желілердің магистральдарын құру үшін де кеңінен қолданылады. Оптикалық талшықты кабель каналдың өте жоғары өткiзу қабiлетiн (бiрнеше Гбс дейiн) және едәуiр қашықтыққа берудi (белгiнi аралық күшейтусiз бiрнеше ондаған километрге дейiн) қамтамасыз ете алады.
Есептеу желілерінде деректерді беру ортасы ретінде сондай-ақ әр түрлі жиіліктердің - ҚТ, УҚТ, ӨЖЖ электромагниттік толқындары пайдаланылады. Алайда, әзірге жергілікті желілерде радиобайланыс кабельді төсеу мүмкін болмаған жағдайда ғана пайдаланылады, мысалы, сәулет ескерткіштері болып табылатын ғимараттарда. Бұл, ең алдымен, электромагниттік сәулеленуді пайдалануға құрылған желілік технологиялардың жеткіліксіз сенімділігімен түсіндіріледі. Жаһандық арналарды құру үшін деректерді беру ортасының бұл түрі кеңінен пайдаланылады - онда жерсеріктік байланыс арналары және ӨЖЖ-диапазондарында тікелей көріну аймақтарында жұмыс істейтін жерүсті радиорелелік арналары салынған.
Шетелдік зерттеулерге сәйкес (LAN Technologies журналы), тоқтап тұру уақытының 70%-ы қолданылатын кабельдік жүйелер сапасының төмендігі салдарынан туындаған проблемаларға байланысты. Сондықтан желінің іргетасын - кабельдік жүйені дұрыс салу маңызды. Соңғы уақытта осындай сенімді негіз ретінде құрылымдалған кабельдік жүйе жиі пайдаланылады.
Құрылымдалған кабельдік жүйе (Structured Cabling System, SCS) - бұл коммутациялық элементтердің жиынтығы (кабельдер, ажыратқыштар, коннекторлар, кросстық панельдер мен шкафтар), сондай-ақ оларды бірлесіп пайдалану әдістемесі, ол есептеу желілерінде тұрақты, оңай кеңейтілетін байланыс құрылымдарын құруға мүмкіндік береді.
Құрылымдалған кабель жүйесінің ерекшіліктері:
:: Әмбебаптық. Құрылымдалған кәбілдік жүйе ойластырылған ұйым кезінде компьютерлік деректерді жергілікті есептеу желісінде беру, жергілікті телефон желісін ұйымдастыру, бейнеақпарат беру және тіпті өрт қауіпсіздігі датчиктерінен немесе күзет жүйелерінен сигналдар беру үшін бірыңғай орта бола алады. Бұл шаруашылық қызметтерi мен тiршiлiктi қамтамасыз ету жүйелерiн бақылау, мониторинг және басқару жөнiндегi көптеген процестердi автоматтандыруға мүмкiндiк бередi.
:: Қызмет ету мерзімін ұзарту. Жақсы құрылымдалған кабель жүйесінің ескіру мерзімі 8-10 жылды құрауы мүмкін.
:: Жаңа пайдаланушыларды қосу және оларды орналастыру орындарын өзгерту құнын азайту. Кабель жүйесінің құны негізінен кабельдің құнымен емес, оны төсеу жұмыстарының құнымен анықталады. Сондықтан кабельді төсеу бойынша бір реттік жұмысты жүргізу, кабельдің ұзындығын ұзарта отырып, төсеуді бірнеше рет орындауға қарағанда ұзындығы бойынша үлкен қормен жүргізу неғұрлым тиімді. Бұл қызметкерлерді ауыстыру немесе қосымшаларды ауыстыру кезінде кабельдік жүйенің құрылымын тез және арзан өзгертуге көмектеседі.
:: Желіні жеңіл кеңейту мүмкіндігі. Құрылымдық кабельдік жүйе модульдік болып табылады, сондықтан оны кеңейту оңай, бұл байланыс жүйелеріне өсіп келе жатқан талаптарды қанағаттандыру үшін төмен шығындармен жақсырақ жабдыққа оңай ауысуға мүмкіндік береді.
:: Неғұрлым тиімді қызмет көрсетуді қамтамасыз ету. Құрылымдық кабельдік жүйе автобус кабельдік жүйесімен салыстырғанда техникалық қызмет көрсетуді және ақауларды жоюды жеңілдетеді.
:: Сенімділік. Құрылымдық кабельдік жүйенің сенімділігі жоғары, өйткені әдетте оның барлық компоненттерін өндіруді және техникалық сүйемелдеуді бір өндіруші фирма жүзеге асырады.
1.2.1 Тарату ортасы
Локалдік есептеуіш тораптарында тарату ортаның үш негізгі типтері бар: а) бұралған жұп; б) коаксиалды кабельдер; в) талшықты-оптикалық кабель. Кабель компьютердің желінің қалған машиналарымен байланыс арнасын қамтамасыз етеді. Кабельдерді орнату кезінде нақты спецификацияларды орындау қажет. Бұл ережені елемеу көптеген қиындықтар әкелуі мүмкін. Кабель мен кабель сегменті арасындағы айырмашылықты атап өтейік, кабель туралы айтқанда, желінің екі торабын қосатын сым бөлігін әрқашан назарда ұстайтын боламыз; желінің бір ұшынан екінші ұшына дейінгі (терминаторлар арасындағы) кабельдердің барлық жинағын сегмент деп атаймыз. Терминаторлар кабельдің толқын кедергісін келісу үшін сегменттің екі ұшына орнатылатын резисторлар болып табылады. Сегменттің соңына дейін жеткен сигнал терминатормен жұтылады - бұл желідегі паразиттік шағылысқан сигналдардан құтылуға мүмкіндік береді. Егер терминаторлар орнатылмаса, кабельдің соңынан шағылысқан сигнал қайтадан кабельге түседі - бұл шағылысқан сигнал бұл жағдайда кедергі болып табылады және желінің толық жұмыс істемеуіне дейін көптеген проблемаларды тудыруы мүмкін.
Кабельдің бірінші типі кабельдің бүкіл ұзындығы бойымен бірге бұралған екі немесе одан да көп жұп сымдарды қамтиды (2 сурет). Бұрау кабельдің кедергіге төзімділігін арттыруға және әрбір жұптың басқаларға әсерін төмендетуге мүмкіндік береді. Осы кабельдердің барлық түрлері әртүрлі жабдықтарды (ЛЕТ) қосу үшін пайдаланылады. Монтаждың, техникалық қызмет көрсетудің қарапайымдылығына, сондай-ақ құнының төмендігіне байланысты экрандалған және экрандалмаған кәбілдер (UTPSTP) неғұрлым кең таралған болып табылады. Электрондық өнеркәсіпте иірілген жұп үшін түрлі стандарттар жасалған. Экрандалған оралған бу экрандалмағанға қарағанда әртүрлі электромагниттік кедергілерге үлкен иммунитетке ие. Кабельдің әрбір екі жұбы бір тарату арнасы үшін пайдаланылады. Әдетте, өндiрiстiк цехтарда әдетте электромагниттiк шу болатын экрандалған кабельді пайдаланған дұрыс. Көбінесе бүктелген жұп бойынша деректер 16Мбс немесе 100Мбс жылдамдықпен беріледі. 16Мбс кабелінде 3-4 фут бұрау бар. 100Мбс кабелінің әдетте 3-4 дюйм бұралуы бар және деректерді едәуір қашықтыққа беру үшін қолданылуы мүмкін.
Сурет 2. Бұралған жұптар негізіндегі кабель (бұралған жұп, TP)
Коаксиалды кабель қымбаттырақ, бірақ ол бұралған жұпқа қарағанда кедергілерден әлдеқайда жақсы қорғалған (3 сурет).
Сурет 3. Коаксиалды кабель
Таратылатын сигнал типіне байланысты ЛЕТ-та коаксиалды кабельдің үш түрі пайдалынады: негізгі (кәдімгі), кен жолақты және магистралдық. Негізінен желілер (ЛЕТ) кәдімгі 75 Ом кабельді емес, 50 Ом кабельді пайдаланады. Кәдімгі 50 Ом коаксиалды кабель тек цифрлық сигналдарды беру үшін қолданылады. Бұралған жұп негізінен цифрлық сигналдарды беру үшін де қолданылатынын ескеріңіз. Кең жолақты және магистральды коаксиалды кабельдерде сигнал аналогтық түрде беріледі, сондықтан модем сигнал жібермес бұрын оны цифрлықтан аналогтыққа түрлендіреді. Себебі аналогтық сигналдарды цифрлық сигналдарға қарағанда үлкен қашықтыққа жіберуге болады, сонымен қатар аналогтық сигналдың әлсіреу және шуға бейімділігі аз. Бірнеше жиіліктер жиі кең жолақты коаксиалды кабель арқылы беріледі. Кең жолақты кабельдер теледидар сигналдарын беру үшін жиі қолданылатынын ескеріңіз. Кең жолақты кабельдер мен олардың жұмысына қажетті жабдықтар әлдеқайда қымбат.
Талшықты-оптикалық кабелдер сигналды 2 Гб дейін немесе одан да көп жылдамдықпен 100 км немесе одан да көп қашықтыққа тасымалдай алады (4 сурет). Талшықты-оптикалық кабельдер электромагниттік кедергілерден неғұрлым қорғалған, өйткені оптикалық сигналдарды тасымалдайды. Талшықты-оптикалық арнада бірден бірнеше жиілікті беруге болады.
Сурет 4. Талшықты-оптикалық кабель
Талшықты-оптикалық кабельдерді монтаждауға, оларға техникалық қызмет көрсетуге арналған материалдық шығындар бұралған жұпқа немесе коаксиалды кабельге қарағанда айтарлықтай жоғары.
Қазіргі уақытта ЛЕТ-ты монтаждауға кеткен шығындарға байланысты бұралған жұптағы кабель ең көп таралған.
2. Торапты құру
Топология, яғни LET-тегі элементтерді қосу конфигурациясы желінің басқа сипаттамаларына қарағанда көбірек назар аударады. Бұл желінің көптеген маңызды қасиеттерін анықтайтын топология екеніне байланысты, мысалы, сенімділік (тіршілік), өнімділік және т.б.
LET топологияларын жіктеудің әртүрлі тәсілдері бар. Олардың біріне сәйкес жергілікті желі конфигурациялары екі негізгі сыныпқа бөлінеді: хабар тарату және сериялық. Тарату конфигурацияларында әрбір ДК (физикалық сигнал қабылдағыш) басқа ДК қабылдай алатын сигналдарды жібереді. Мұндай конфигурацияларға ортақ шина, ағаш және пассивті орталығы бар жұлдыз кіреді. Сериялық конфигурацияларда әрбір физикалық ішкі деңгей ақпаратты тек бір компьютерге жібереді. Демек, - тарату конфигурациялары әдетте ақпаратты таңдаумен ЛЕТ және ақпаратты бағыттаумен дәйекті - ЛЕТ болып табылатыны анық.
Кең хабар тарату конфигурацияларында деңгейлердің үлкен диапазонындағы сигналдармен жұмыс істей алатын салыстырмалы қуатты қабылдағыштар мен таратқыштар қолданылуы тиіс. Бұл проблема кабельдік сегменттің ұзындығына және қосылу санына шектеулер енгізумен немесе сандық қайталағыштарды (аналогтық күшейткіштерді) пайдаланумен шешіледі.
Желілік топология - бұл желінің геометриялық нысаны. Тораптар қосылыстарының топологиясына байланысты шиналық (магистральдық), айналмалы, жұлдызды, иерархиялық, еркін құрылым желілері бөлінеді. (5 сурет).
Сурет 5. Тораптық топологиялар
Ағаш түрі конфигурациясы шиналар түрі конфигурациясының неғұрлым жетілдірілген нұсқасы болып табылады. Ағаш бірнеше шиналарды белсенді қайталағыштармен немесе пассивті көбейткіштермен (habam) қосу арқылы қалыптасады. Ол ғимараттың бірнеше қабатын немесе бір аумақтағы бірнеше ғимаратты LAN құралдарымен қамту үшін қажетті икемділікке ие. Белсенді қайталағыштар болса, бір сегменттің істен шығуы қалғандарының істен шығуына әкелмейді. Қайталағыш істен шыққан жағдайда ағаш екі ішкі ағашқа немесе екі шинаға бөлінеді.
Ағаш типті конфигурациясы бар кең жолақты жергілікті есептеу желісінде көбінесе желінің ең маңызды құрамдастары орналасқан түбірлік - басқару орны болады. Бұл жабдықтың сенімділігіне жоғары талаптар қойылады, өйткені бүкіл желінің жұмысы соған байланысты. Осы себепті жабдық жиі қайталанады.
Жергілікті есептеу желісіндегі абоненттік жүйелерді олардың аз саны - иерархиялық қосылыммен қосудың тағы бір кең таралған тәсілі. Онда аралық түйіндер сақтау және тасымалдау принципі бойынша жұмыс істейді. Бұл әдістің негізгі артықшылықтары желіге кіретін Электрондық компьютерді оңтайлы қосу мүмкіндігі болып табылады. Кемшіліктер негізінен жергілікті компьютерлік желінің логикалық және бағдарламалық құрылымының күрделілігіне байланысты. Сонымен қатар, мұндай жергілікті компьютерлік желіде әртүрлі иерархиялық деңгейдегі абоненттер арасында ақпаратты беру жылдамдығы төмендейді.
2.1 ЛЕТ топологиясының жіктелуі
Желілерді жіктеудің көптеген жолдары бар. Негізгі жіктеу критерийі басқару әдісі болып саналады. Яғни, желінің қалай ұйымдастырылғанына және оның қалай басқарылатынына байланысты оны жергілікті, таратылған, қалалық немесе ғаламдық желіге жатқызуға болады. Желіні немесе оның сегментін желі әкімшісі басқарады. Күрделі желілер жағдайында олардың құқықтары мен міндеттері қатаң түрде бөлінеді, құжаттама жүргізіледі және әкімшілер тобының әрекеттері жазылады.
Жергілікті желідегі барлық компьютерлер байланыс желілері арқылы қосылған. Желілік түйіндерге қатысты байланыс желілерінің геометриялық орналасуы және түйіндердің желіге физикалық қосылуы физикалық топология деп аталады. Топологияға байланысты желілер бөлінеді: шина, сақина, жұлдыз, иерархиялық және ерікті құрылым.
Физикалық және логикалық топологияны ажыратады. Желінің логикалық және физикалық топологиялары бір-бірінен тәуелсіз. Физикалық топология - желіні құру геометриясы, ал логикалық топология желі тораптары арасындағы деректер ағындарының бағыттарын және деректерді беру тәсілдерін айқындайды.
Қазіргі уақытта жергілікті желілерде мынадай физикалық топологиялар пайдаланылады:
1. физикалық шина (bus);
2. физикалық жұлдыз (star);
3. физикалық сақина (ring);
4. физикалық жұлдыз және логикалық сақина (Token Ring).
Шина топологиясы
Шиналық топологиясы бар желілер шеттерінде шеткі кедергілер (терминаторлар) орнатылатын деректерді берудің желілік моноарнасын (коаксиалды кабель) пайдаланады. Әрбір компьютер коаксиалды кабельге Т-ажыратқыштың (Т-коннектор) көмегімен қосылады. Желінің таратушы торабынан алынған деректер шеткі терминаторлардан көрініп, шина бойынша екі жаққа да беріледі. Терминаторлар сигналдардың шағылысуын болдырмайды, яғни деректерді беру арнасының ұштарына жететін сигналдарды өшіру үшін пайдаланылады. Осылайша, ақпарат барлық тораптарға түседі, бірақ ол тағайындалған тораппен ғана қабылданады. Топологияда деректерді берудің логикалық шиналық ортасы желінің барлық дербес компьютермен бірге және бір уақытта пайдаланылады, ал дербес компьютердің сигналдары беру ортасы бойынша барлық бағыттарға бір мезгілде таратылады. Физикалық шина топологиясында сигнал беру хабар тарату болғандықтан, яғни сигналдар бір уақытта барлық бағыттарға таралады, содан кейін берілген жергілікті желінің логикалық топологиясы логикалық шина болып табылады (6 сурет).
Сурет 6. Шина топологиясы
Шина топологиялық желілерінің артықшылықтары:
1. түйіндердің біреуінің істен шығуы тұтастай желінің жұмысына әсер етпейді;
2. Желіні орнату және конфигурациялау оңай;
3. Желі жеке түйіндердің ақауларына төзімді.
Шина топологиялық желілерінің кемшіліктері:
1. кабельдің үзілуі бүкіл желінің жұмысына әсер етуі мүмкін;
2. шектеулі кабель ұзындығы және жұмыс станцияларының саны;
3. қосылыстардың ақауларын анықтау қиын
"жұлдыз" түріндегі топология
Жұлдыз типті топология бойынша салынған желіде әрбір жұмыс станциясы кәбілмен (бүктелген жұппен) концентраторға қосылады. Концентратор дербес компьютерге параллельді қосылуын қамтамасыз етеді және осылайша желіге қосылған барлық компьютерлер бір-бірімен сөйлесе алады (7 сурет).
Сурет 7. Жұлдыз топологиясы
Желінің таратушы станциясынан алынған деректер торап арқылы барлық байланыс желілері бойынша барлық дербес компьютерге беріледі. Ақпарат барлық жұмыс станцияларына түседі, бірақ ол тағайындалған станциялар ғана қабылдайды. Топологиядағы сигналдарды беру физикалық жұлдыз болып табылатындықтан, яғни дербес компьютердің сигналдары бір уақытта барлық бағыттарға таралады, онда осы жергілікті желінің логикалық топологиясы логикалық шина болып табылады.
Жұлдыз топологиясы желісінің артықшылықтары:
1. жаңа дербес компьютерді оңай қосу;
2. орталықтандырылған басқару мүмкіндігі бар;
3. желі жекелеген дербес компьютер ақауларына және жекелеген дербес компьютер қосылыстарының үзілуіне төзімді.
Жұлдыз топологиясы желісінің кемшіліктері:
1. тораптың істен шығуы бүкіл желінің жұмысына әсер етеді;
2. кабельдің көп шығыны;
"сақина" топологиясы
Сақина топологиясы бар желіде барлық түйіндер байланыс арналары арқылы үздіксіз сақинаға (міндетті түрде шеңбер емес) қосылады, ол арқылы деректер (8 сурет) беріледі. Бір компьютердің шығысы басқа компьютердің кірісіне қосылады. Бір нүктеден қозғала бастағанда, деректер ақыр соңында оның басына түседі, сақинадағы деректер.
Сурет 8. Шеңбер топологиясы
Қабылдаушы жұмыс станциясы өзіне жіберілген хабарламаны ғана таниды және алады. Физикалық сақина топологиясы бар желі станцияға сақинаны белгілі бір ретпен пайдалану құқығын беретін маркер қатынасын пайдаланады. Бұл желінің логикалық топологиясы логикалық сақина болып табылады.
Бұл желіні жасау және конфигурациялау өте оңай. Сақина топологиялық желілерінің негізгі кемшілігі - бір жерде байланыс желісінің зақымдануы немесе дербес компьютер істен шығуы бүкіл желінің жұмыс істемеуіне әкеледі.
Әдетте, таза күйінде сақина топологиясы өзінің сенімсіздігінен қолданылмайды, сондықтан практикада сақиналы топологияның әртүрлі модификациялары қолданылады.
Топология Token Ring
Бұл топология жұлдыз түріне қосылған физикалық сақина топологиясына негізделген. Осы топологияда барлық жұмыс станциялары физикалық жұлдыз топологиясындағыдай орталық концентраторға (Token Ring) қосылады. Орталық концентратор - бұл далдалардың көмегімен бір станцияның шығуын екінші станцияның кіруімен дәйекті қосуды қамтамасыз ететін зияткерлік құрылғы.
Басқаша айтқанда, концентратордың көмегімен әрбір станция басқа екі станцияға ғана қосылады (алдыңғы және кейінгі станциялар). Осылайша, жұмыс станциялары кабель ілмегімен байланады, ол бойынша деректер пакеттері бір станциядан екіншісіне беріледі және әрбір станция осы жіберілген пакеттерді ретрансляциялайды. Әрбір жұмыс станциясында бұл үшін деректердің желіде өтуін басқаруға мүмкіндік беретін қабылдау-тарату құрылғысы бар. Физикалық тұрғыдан мұндай желі жұлдыз топологиясы типі бойынша құрылған.
Концентратор бастапқы (негізгі) және резервтік сақиналарды жасайды. Егер негізгі сақинада үзіліс болса, оны резервтік сақинамен айналып өтуге болады, себебі төрт желілі кабель қолданылады. Станцияның істен шығуы немесе жұмыс станциясының байланыс желісінің үзілуі топологиядағы шеңбер сияқты желінің істен шығуына әкелмейді, өйткені концентратор ақаулы станцияны өшіреді және деректерді беру сақинасын тұйықтайды (сурет 9).
Сурет 9. Token Ring топологиясы
Token Ring архитектурасында маркер орталық концентратормен жасалған логикалық сақина бойынша түйіннен түйінге беріледі. Мұндай маркерлік беру белгіленген бағытта жүзеге асырылады (маркер мен деректер пакетінің қозғалыс бағыты суретте көк түсті сілтемелермен берілген). Маркері бар станция деректерді басқа станцияға жібере алады.
Деректерді беру үшін жұмыс станциялары алдымен еркін маркер келуін күтуі тиіс. Маркерлерде осы маркерді жіберген станцияның мекенжайы, сондай-ақ ол тағайындалған станцияның мекенжайы болады. Бұдан кейін жіберуші өзінің деректерін жібере алуы үшін маркерді келесі станция желісінде береді.
Желі тораптарының бірі (әдетте бұл үшін файл сервері пайдаланылады) желі сақинасына жіберілетін таңбалауышты жасайды. Мұндай торап таңбалауыштың жоғалмауын немесе бұзылмауын қадағалайтын белсенді монитор ретінде әрекет етеді.
Token Ring топологиялық желілерінің артықшылықтары:
1. топология барлық жұмыс станцияларына тең қолжетімділікті қамтамасыз етеді;
2. жоғары сенімділік, өйткені желі жеке станциялардың ақауларына және жеке станциялардың қосылуындағы үзілістерге төзімді.
Token Ring топологиялық желілерінің кемшіліктері: жоғары кабель шығыны және сәйкесінше қымбат байланыс желілері.
Дербес компьютер - құжатты жасауға, кестелерді, графикалық деректерді және басқа да ақпарат түрлерін дайындауға арналған тамаша құрал, бірақ пайдаланушы өз ақпаратын басқалармен жылдам бөлісе алмайды. Желілер болмаған кезде, басқа пайдаланушылар онымен жұмыс істеуі үшін немесе ең жақсы жағдайда ақпаратты иілгіш дискілерге көшіру үшін әрбір құжатты басып шығаруға тура келді. Бірнеше пайдаланушының құжатты бір уақытта өңдеуі алынып тасталды. Бұл жұмыс схемасы автономды ортада жұмыс істеу деп аталады.
Желі - қосылған компьютерлер мен басқа құрылғылар тобы. Ал ресурстарды байланыстыратын және ортақ пайдаланатын компьютерлер түсінігі желілік өзара әрекеттесу деп аталады. Желіге кіретін компьютерлер мыналарды ортақ пайдалана алады:
деректер;
принтерлер;
факс машиналары;
модемдер;
басқа құрылғылар.
Бұл тізім ресурстарды бөлісудің жаңа тәсілдері пайда болған сайын үнемі жаңартылып отырады.
Жергілікті желілер негізінде құрылған ақпараттық жүйелер келесі мәселелердің шешімін қамтамасыз етеді:
деректерді сақтау;
деректерді өңдеу;
пайдаланушылардың деректерге қол жеткізуін ұйымдастыру;
деректерді және оны өңдеу нәтижелерін пайдаланушыларға беру.
Компьютерлік желілер деректерді бөлінген өңдеуді іске асырады. Мұнда деректерді өңдеу екі нысан арасында бөлінеді: клиент және сервер. Деректерді өңдеу процесінде клиент серверге күрделі рәсімдерді орындауға сұрау салуды қалыптастырады. Сервер сұрауларды орындайды, ал орындалу нәтижелерін клиентке береді. Сервер ортақ пайдаланылатын деректердің сақталуын қамтамасыз етеді, осы деректерге қолжетімділікті ұйымдастырады және деректерді клиентке береді. Есептеу желісінің осындай үлгісі клиент-сервер сәулеті деп аталды.
Функцияларды бөлу белгісі бойынша жергілікті компьютерлік желілер бір дәрежелі және екі дәрежелі (иерархиялық желілер немесе бөлінген сервері бар желілер) болып бөлінеді.
Бір деңгейлі желіде компьютерлер бір-біріне тең. Желідегі әрбір пайдаланушы жалпы пайдалану үшін компьютерінің қандай ресурстарын беретінін өзі шешеді. Осылайша, компьютер клиент ретінде де, сервер ретінде де әрекет етеді. Ресурстарды бір дәрежелі бөлу 5-10 пайдаланушысы бар шағын кеңселер үшін оларды жұмыс тобына біріктіру үшін өте қолайлы.
Желі пайдаланушылары тіркелетін сервер негізінде екі дәрежелі желі ұйымдастырылады.
2.2 Локалдік тораптың физикалық структуризациясы
Заманауи компьютерлік желілер үшін жұмыс станциялары мен серверлерді біріктіретін аралас желі тән, кейбір жұмыс станциялары бір дәрежелі желіні құрайды, ал екінші бөлігі екі деңгейлі желіге жатады. Жергілікті желілерді біріктіру үшін келесі құрылғылар қолданылады.
1. Қайталағыш -- сигналдың ақпараттық мазмұнын өзгертпей күшейтуді және сүзуді қамтамасыз ететін құрылғы. Байланыс желілері бойымен қозғалған кезде сигналдар өшеді. Қайталағыштар әлсіреу әсерін азайту үшін қолданылады. Сонымен қатар, қайталағыш қабылданған сигналдарды көшіріп немесе қайталап қана қоймайды, сонымен қатар сигналдың сипаттамаларын қалпына келтіреді: сигналды күшейтеді және кедергіні азайтады.
2. Көпір - мекенжайлары алдын ала салынған шектеулерді қанағаттандыратын сигналдар (хабарламалар) үшін қайталағыш функцияларын орындайтын құрылғы.
Үлкен желілердің проблемаларының бірі желілік трафиктің кернеуі (желідегі хабарламалар ағыны) болып табылады. Бұл мәселе былайша шешілуі мүмкін. Компьютерлік желі сегменттерге бөлінеді. Егер бір сегменттің абоненті хабарламаны басқа сегменттің абонентіне берсе, хабарламаларды сегменттен сегментке беру мақсатты түрде ғана жүзеге асырылады. Көпір желі бойынша қозғалысты шектейтін және хабарламалардың бір желіден екіншісіне өту құқығын растаусыз түсуіне мүмкіндік бермейтін құрылғы болып табылады.
Көпірлер жергілікті немесе қашықтағы болуы мүмкін.
Жергілікті көпірлер қолданыстағы жүйе шегінде шектеулі аумақта орналасқан желілерді қосады.
Қашықтағы көпірлер географиялық аралықтағы желілерді байланыс арналары мен модемдер арқылы қосады.
Жергілікті көпірлер өз кезегінде ішкі және сыртқы болып бөлінеді.
Ішкі көпірлер әдетте бір компьютерде орналасады және көпір функциясын абоненттік электронды компьютер функциясымен біріктіреді. Функциялар қосымша желілік тақтаны орнату арқылы кеңейтіледі.
Сыртқы көпірлер арнайы бағдарламалық жасақтамасы бар жеке компьютерді пайдалануды қамтиды.
3. Маршрутизатор - бұл әртүрлі типтегі желілерді қосатын, бірақ бір операциялық жүйені пайдаланатын құрылғы. Бұл, шын мәнінде, сол көпір, бірақ өзінің желілік мекенжайы бар. Маршрутизаторларды адрестеу мүмкіндіктерін пайдалана отырып, желідегі тораптар маршрутизаторға басқа желіге арналған хабарламаларды жібере алады. Желідегі кез келген адресатқа ең жақсы маршрутты іздеу үшін маршруттау кестелері пайдаланылады. Бұл кестелер статикалық және динамикалық болуы мүмкін.
4. Шлюз - өзара іс-қимылдың әртүрлі хаттамаларын пайдаланатын желілер арасындағы үйлесімділікті қамтамасыз етуге арналған арнайы аппараттық-бағдарламалық кешен. Шлюз оларды бір сегменттен екіншісіне беру кезінде ұсыну пішімін және деректер пішімін түрлендіреді. Шлюз өз функцияларын желілік деңгейден жоғары деңгейде жүзеге асырады. Ол пайдаланылатын таратушы ортаға байланысты емес, бірақ пайдаланылатын деректер алмасу хаттамаларына байланысты. Әдетте шлюз хаттамалар арасындағы түрлендіруді орындайды.
Шлюздердің көмегімен жергілікті есептеу желісін басты компьютерге, сондай-ақ жаһандық есептеу желісіне қосуға болады.
Жергілікті желі - принтерлер, плоттерлер, дискілер, модемдер, CD-ROM дискілері және басқа перифериялық құрылғылар сияқты желіге қосылған компьютерлердің ресурстарын ортақ пайдалануға мүмкіндік беретін байланыс жүйесі. Жергілікті желі әдетте бір немесе бірнеше жақын орналасқан ғимараттармен аумақтық шектеледі. Локальдік есептеуіш торап құрамындағы әрбір компьютерде келесі компоненттер болуы керек:
1. желілік адаптер;
2. кабель;
3. желілік операциялық жүйе (желілік бағдарламалар)
4.Желілік адаптерлер (10 сурет)
Сурет 10. Тораптық адаптер
Желілік адаптерлер мен кабельдер компьютерлік желілерді ұйымдастырудың аппараттық негізі болып табылады және олардың қалыпты жұмысы желі үшін өте маңызды. Әдетте желідегі ақаулардың 80% кабельдер мен адаптерлерге байланысты.
Әрбір компьютерде таңдалған кабель түріне қосылуды қамтамасыз ету үшін желілік адаптер болуы керек.
Желілік адаптердің қызметі кабельден желілік сигналдарды беру және қабылдау болып табылады. Адаптер желілік операциялық жүйеден (ОЖ) командалар мен деректерді қабылдайды, бұл ақпаратты стандартты пішімдердің біріне түрлендіреді және оны адаптерге қосылған кабель арқылы желіге жібереді.
Локальді есептеуіш торап - бұл кәсіпорынның жұмыс орындарын бір кеңсе ішінде ғана емес, сонымен қатар әртүрлі қалаларда және тіпті елдерде орналасқан филиалдарды, қоймаларды, үй кеңселерін және басқа да объектілерді біріктіретін деректерді беру желісінің логикалық функциясы ретінде қарастырылуы керек. Осылайша, ЛЕТ көмегімен кәсіпорынның бірыңғай ақпараттық кеңістігін ұйымдастыруға болады, ол:
1. кәсіпорын кеңселері арасында тиімді құжат айналымын ұйымдастыру;
2. бір жобада жұмыс істеу үшін әртүрлі филиалдардың қызметкерлерінің жұмысын ұйымдастыру;
3. басып шығару құрылғыларына ортақ қол жеткізуді ұйымдастыру.
4. мұрағаттау немесе ағымдағы жұмыс үшін желілік деректер қоймасын пайдаланыңыз;
5. жұмыс станцияларының есептеу ресурстарын, дискілік дискілерді, CD-RW\DVD\DVD-RW ортақ пайдалану;
6. Интернетті ортақ пайдалану;
7. кеңселер арасында, оның ішінде бірлескен конференциялар үшін дауыстық және бейне байланыстарды ұйымдастыру;
8. әртүрлі операциялық жүйелерді пайдаланатын компьютерлерді біріктіру (мысалы, Apple, Microsoft немесе UNIXLINUX);
9. желі қызметтерін пайдаланыңыз, мысалы, желіні қашықтан басқару үшін;
ЛЕТ кабельдік инфрақұрылымы ҚКЖ (Құрылымдық кабельдік жүйе) бөлігі болуы мүмкін немесе бөлек болуы мүмкін, мысалы, егер ЛЕТ шағын кеңседе немесе дүкенде пайдаланылса.
ЛЕТ сонымен қатар қашықтағы кәсіпорын ғимараттарын қосатын сымсыз желілерді (WiFI), радио, кабельдік немесе оптикалық желілерді қамтуы мүмкін.
Осылайша, әртүрлі қосылу технологияларына қарамастан, кәсіпорын мен оның филиалдары желінің әрбір сегментінің барлық мүмкін ресурстарын пайдалана отырып, бір ЛЕТ жүйесінде жұмыс істей алады.
Компанияның арнайы серверлерін орналастыруға ерекше назар аудару керек. Бірнеше нұсқа болуы мүмкін:
1. Серверлерді компанияның орталық кеңсесінде орналастыруға болады. Бұл жағдайда жұмыс станциялары мен серверлер арасындағы деректер алмасу онлайн режимінде жүзеге асырылады
2. Әрбір кеңсенің белгіленген кестеге сәйкес компанияның орталық серверімен деректер алмасатын өз сервері бар. Осылайша, әрбір кеңсенің нәтижелері репликация (синхрондау) процедурасынан кейін ғана орталық дерекқорда пайда болады. Көбінесе күндізгі уақытта Интернет арнасын жүктеп алмау үшін репликация түнде жасалады.
3. Сервер кәсіпорынның аумағынан тыс жерде орналасуы мүмкін. Мысалы, Интернетке кіру қызметтерін ұсынатын операторда немесе сервердің физикалық қауіпсіздігін және онда сақталған деректердің қауіпсіздігін қамтамасыз ету мүмкіндігі бар кез келген басқа жерде.
4. Серверлерді орналастырудың әртүрлі нұсқалары мүмкін. Мысалы, жергілікті филиал серверлері қауіпсіз жерде орналасқан қашықтағы орталық серверге қосылған. Осылайша, жергілікті серверлер компанияның бір күндік жұмысының нәтижелерін ғана сақтайды. Жалпы деректер қауіпсіз жерде орналасқан қашықтағы серверде сақталады.
Желілік адаптер - оны тікелей немесе басқа байланыс жабдығы арқылы басқа компьютерлермен байланыстыратын деректер ортасымен тікелей әрекеттесетін компьютердің перифериялық құрылғысы. Бұл құрылғы сыртқы байланыс желілері арқылы сәйкес электромагниттік сигналдармен ұсынылған екілік деректермен сенімді алмасу мәселелерін шешеді. Алғашқы жергілікті желілерде коаксиалды кабель сегменті бар желілік адаптер компьютерлердің өзара әрекеттесуі ұйымдастырылған байланыс жабдығының барлық спектрі болды. Жіберуші компьютердің желілік адаптері алушы компьютердің желілік адаптерімен тікелей кабель арқылы әрекеттесті. Жергілікті желілерге арналған заманауи стандарттардың көпшілігі деректер ағынын басқарудың кейбір функцияларын қабылдайтын өзара әрекеттесетін компьютерлердің желілік адаптерлері арасында арнайы байланыс құрылғысы (концентратор, көпір, коммутатор немесе маршрутизатор) орнатылатынын болжайды.
Желілік адаптер әдетте келесі функцияларды орындайды:
1) Берілетін ақпаратты белгілі бір форматтағы кадр түрінде ресімдеу. Деректерді беру ортасына қол жеткізу. Деректерді беру кезінде электр сигналдарының бірізділігімен кадр битінің бірізділігін кодтау және оларды қабылдау кезінде кодтау. Кодтау белгілі бір өткізу жолағы мен белгілі бір кедергі деңгейі бар байланыс желілері бойынша бастапқы ақпаратты қабылдаушы тарап жіберілген ақпаратты жоғары ықтималдық дәрежесімен тани алатындай етіп беруді қамтамасыз етуі тиіс. Жергілікті желілерде кең жолақты кәбілдер пайдаланылатындықтан, желілік адаптерлер тар жолақты байланыс желілері (мысалы, тональды жиіліктегі телефон арналары) бойынша дискретті ақпаратты беру үшін қажетті сигнал модуляциясын пайдаланбайды, деректерді импульстік сигналдардың көмегімен береді.
1 және 0 екілік көрінісі әртүрлі болуы мүмкін.
2) Ақпаратты параллель формадан дәйектіге және кері түрлендіру. Бұл операция сигналдарды синхрондау және компьютерлік желілердегі байланыс желілерінің құнын төмендету мәселесін жеңілдету үшін ақпараттың компьютер ішіндегідей байт-байт емес, дәйекті түрде, бит-битпен берілуіне байланысты.
3) Биттерді, байттарды және кадрларды синхрондау. Жіберілетін ақпаратты тұрақты қабылдау үшін ақпарат қабылдағыш пен таратқыштың тұрақты синхронизмін сақтау қажет. Желілік адаптерлер компьютерде қолданылатын - ISA, EISA, PCI, MCA ішкі деректер шинасының түрі мен бит тереңдігі бойынша ерекшеленеді.
Желілік адаптерлер желіде қабылданған - Ethernet, Token Ring, FDDI және т.б. желі технологиясының түрі бойынша да ерекшеленеді. Әдетте, белгілі бір желілік адаптер моделі белгілі бір желілік технологияны (мысалы, Ethernet) пайдаланады. Қазіргі уақытта әрбір технология әртүрлі деректер ортасын пайдалана алатындықтан (сол Ethernet коаксиалды кабельді, экрандалмаған бұралған жұпты және талшықты-оптикалық кабельді қолдайды), желі адаптері бір уақытта бір немесе бірнеше ортаны қолдай ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Академик Е.А. Бөкетов атындағы Қарағанды университеті
Тилегенова К.М.
Компьютерлік желілерге арналған кабель
түрлерінің қолданылуын бағалау
ДИПЛОМДЫҚ ЖҰМЫС
6В05305 - Техникалық физика білім беру бағдарламасы
Қарағанды қ.
2024
Қазақстан Республикасының Білім және ғылым министрлігі
Академик Е.А. Бөкетов атындағы Қарағанды университеті
Қорғауға жіберілді
Радиофизика және электроника
кафедрасының меңгерушісі
____________ Алпысова Г.К.
6В05305 - Техникалық физика білім беру бағдарламасы
Компьютерлік желілерге арналған кабель
түрлерінің қолданылуын бағалау
ДИПЛОМДЫҚ ЖҰМЫС
Ізденетін дәреже: бакалавр
Орындаған: студент Тилегенова К.М.
______________
Ғылыми жетекшісі: х.ғ.к., ассист. профессор
Утегенова А.С. _______________
Қарағанды қ.
2024
Академик Е.А. Бөкетов атындағы Қарағанды университеті
Физика-техникалық факультеті
Техникалық физика мамандығы
Радиофизика және электроника кафедрасы
бекітемін
Радиофизика және электроника кафедрасының меңгерушісі
Г.К. Алпысова
2023ж. ___
Бітіру жұмысын орындауға арналған тапсырма
Студент Тилегенова Камила Муратовна
4 курс, ТФ-412к-20 тобы, 6В05305 - Техникалық физика білім беру бағдарламасы
1. Бітіру жұмысының тақырыбы
Компьютерлік желілерге арналған кабель түрлерінің қолданылуын бағалау Академик Е.А. Бөкетов атындағы Қарағанды университеті КЕАҚ Басқарма төрағасы-ректорының 2023 ж. __ ___ № __ бұйрығымен бекітілді.
2. Аяқталған жұмысты тапсыру мерзімі __ __ 2024 ж.
3. Берілген жұмыстың алғашқы мәліметтері
Локалдік есептеуіш тораптың негізгі ұғымдары, анықтамалары және құрылымы; торап жабдығы, құрылуы; кабелдік жүйе, тарату ортасы; кабелдік бұйымдар, техникалық көрсеткіштері.
4. Есепті- түсіндірмелі жазбаның мазмұны (өңдеуге қажет сұрақтардың тізімі)
Локалдік есептеуіш тораптың негізгі даму тенденцияларын, жіктелуін талдау әдебиеттерге шолу; ЛЕТ негізгі ұғымдары, анықтамалары және құрылымы. Әдебиеттер шолу; кабелдік бұйымдар үлгісін талдау; тораптың қызмет көрсету сапасын арттыру әдістері.
5. Графикалық материалдардың тізімі (қажетті сызбалардың нақты көрсетілуімен)
Локалдік тораптың моделі схемалары
6. Ұсынылатын дереккөздер тізбесі
1) Камалян А.К., Кулев С.А., Назаренко К.Н. и др. Компьютерные сети и средства защиты информации: Учебное пособие Камалян А.К., Кулев С.А., Назаренко К.Н. и др. - Воронеж: ВГАУ, 2003.-119 с.
2) Малышев Р.А. Локальные вычислительные сети: Учебное пособие РГАТА. - Рыбинск, 2005. - 83 с.
3) Олифер В.Г., Олифер Н.А. Компьютерные сети. Принципы, технологии, протоколы В.Г. Олифер, Н.А. Олифер. - СПб.: Питер, 2002. - 672 с.: ил.
4) 6. Стерлинг Д.Д., Бакстер JI. Кабельные системы. 2-е изд. - М.: Лори. -2003.
7. Бітіру жобасын орындау кестесі
№
Жұмыс кезеңдері
Орындау мерзімі
Ескерту
1
Материалдарды жинау
02.12.2023
2
Бітіру жобасының құрылымын әзірлеу
05.01.2024
3
Бітіру жобасының Кіріспесін дайындау
20.01.2024
4
Жобаның бөлімдерін дайындау
26.02.2024
5
Жобаның Қорытындысын дайындау
05.03.2024
6
Ғылыми жетекшінің консультациялары
15.03.2024
7
Бітіру жобасын плагиатқа тексеруге және нормалық бақылауға ұсыну
Қорытынды аттестаттаудан бір жарым ай бұрын
8
Бітіру жобасын алдын ала қорғауға ұсыну
Қорытынды аттестаттау басталғанға дейін бір ай бұрын
9
Бітіру жобасын рецензиялауға ұсыну
Алдын ала қорғаудан кейінгі бірінші апта ішінде
10
Бітіру жобасының соңғы нұсқасын жетекшінің пікірімен және рецензиямен қоса ұсыну
Қорытынды аттестаттау басталғанға дейін үш күн бұрын
11
Қорғауға баяндама дайындау
Қорытынды аттестаттау басталғанға дейін үш күн бұрын
12
Бітіру жобасын қорғау
Кесте бойынша
Тапсырманың берілген күні: 2023ж. __
Ғылыми жетекші Утегенова А.С., к.х.н., ассист. профессор
Тапсырманы студент Тилегенова К.М. қабылдады
Мазмұны
Нормативтік сілтемелер ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... .
Аббревиатуралар ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
6
7
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
10
1
Локалдік есептеуіш тораптың құрамы
13
1.1
Локалдік торап жабдығының құрамы ... ... ... ... ... ... ... . ... ... ...
13
1.2
Кабелдік жүйенің ролі ... ... ... ... ... ... ... ...
13
1.2.1
Тарату ортасы ... ... ... ... ..
18
2
Торапты құру ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
25
2.1
ЛЕТ топологиясының жіктелуі ... ... ... ... ... ... ... ... ...
25
2.2
Локалдік тораптың физикалық структуризациясы
2.3
Тораптың логикалық структуризациясы
3
Кабелдік бұйымдардың сипаттамаларын зерттеу ... ... ..
33
3.1
Мыс кабель бұралған жұп, міндеті және сипаттамалары
35
3.1.1
Бұралған жұп типтегі горизонталды кабель, конструктивті ерекшеліктері
3.2
Магистралдік кабель, конструктивті ерекшеліктер ... ... ... ... ... ..
35
3.3
Оптоталшықты кабелдердің техникалық сипаттамалары
3.3.1
Жанынан жарқырау кабелі ... ... ... ... ... ... ... . ... ... ... ... ... ... ...
38
3.3.2
Бүйірден жарқырау кабелі
3.4
Коаксиалді кабелдің техникалық сипаттамалары
3.5
Fast Ethernet
3.5.1
100BaseT - 10BaseT-ның жалғастырушысы
3.5.2
Fast Ethernet үш түрі
Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .
43
Қолданылған дереккөздер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ...
45
Қосымша 1 ... ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
48
Нормативтік сілтемелер
1 ҚР МЖМБС 5.04.019 -2008 Қазақстан Республикасының мемлекеттік жалпыға міндетті білім беру стандарты. Жоғары кәсіптік білім. Бакалавриат. Негізгі ережелері.
2 ҚР МЖМБС 5.03.016 -2009. Жоғары оқу орындарындағы дипломдық жұмыстарды орындау ережелері.
3 МСТ 7.1-84. Ақпараттық, кітапханалық және баспалар бойынша стандарттар жүйесі. Құжаттың кітапханалық жазбасы. Қолданылған әдебиеттер тізімін жазудың жалпы талаптары мен ережелері. М.: Стандарттар, 1984.
4 МСТ 21.406-88 (2002). Құрылыс үшін жобалық құжаттардың жүйесі. Сұлбалардағы және жобалардағы шартты графикалық белгілеулер.
Аббревиатуралар
LAN
Local Агеа Network
Локалді торап
ЛЕТ
ЛВС
локалді есептеуіш торап
NIC
Network Interface Card
Тораптық адаптер
Кіріспе
Дипломдық жұмыс тақырыбының өзектілігі.
Пайдаланушыларға серверлердің ақпараттық қызметтеріне қолжетімділікті ұсыну үшін бір немесе бірнеше жақын тұрған ғимараттар шегінде компьютерлерді біріктіру локалді есептеуіш торап (ЛЕТ) деп атайды. Дегенмен, деректерді радиоарналар арқылы беруге болатын желілер бар, яғни Wi-Fi сымсыз технологиясы. Көптеген (ЛЕТ) таратушы орта ретінде кабельдерді пайдаланады: бұралған жұп, коаксиалды және талшықты-оптикалық кабель. Кабельдік (ЛЕТ) рұқсатсыз кіруден жақсы қорғалған. Көбінесе, қазіргі уақытта кабельдің мыс өзегі бар және ақпарат беру электр сигналдарының көмегімен жүзеге асырылады. Сонымен қатар, оптикалық кабельдер (ОК) барған сайын танымал болып келеді, оларда ақпарат оптикалық талшық (ОТ) бойынша инфрақызыл жарық импульстерінің көмегімен беріледі. Оптикалық талшық инфрақызыл импульстерді беру үшін ең жетілдірілген физикалық орта, сондай-ақ едәуір қашықтыққа үлкен ақпарат ағындарын беру үшін ең перспективалы орта болып табылады деп есептеледі. Кабельдердің құны (ЛЕТ) жалпы құнының аз бөлігін құрайтынына қарамастан, шамамен 6% және әдетте кабель желінің ең ұзақ өмір сүретін элементі болып табылады, бұл элементтің қасиеттері ақпаратты берудің сенімділігін, жылдамдығы мен сапасын айқындайды. Желінің серверлері мен басқа да компоненттері кабельдер ауыстырылғанға дейін бірнеше рет өзгеруі мүмкін. Кабельдерді монтаждау және пайдалану процесінде механикалық және климаттық әсерлерге ұшырайды, бұл олардың ұзақ мерзімділігін едәуір дәрежеде айқындайды. Сондықтан объектішілік ОК сенімді конструкцияларын таңдау өзекті міндет болып табылады.
Механикалық және климаттық факторлардың ОК қасиеттеріне әсерін зерттеуге Г. Мальке, П. Гёссинг, И. Гроднев, Ю. Т. Ларин, Э.Л. Портнов және басқа шетелдік және отандық ғалымдардың жұмыстары арналған.
Дипломдық жұмыстың мақсаты:
Жұмыстың мақсаты құрылымды таңдау және компьютерлік желілер үшін оптикалық кабельдердің беріліс сипаттамаларына механикалық және климаттық әсерлердің әсеріне зерттеу жүргізу болып табылады.
Алдымызға қойылған мақсатқа жету үшін келесідей міндеттерді шешу керек:
- монтаждау және эксплуатация кезінде пайда болатын компьютерлік желілер үшін кабельдерге сыртқы механикалық және климаттық әсер ету деңгейін анықтау;
- оптикалық кабельдердің беріліс сипаттамаларына сыртқы факторлар әсеріне зерттеулер жүргізу;
Қазіргі таңда әлемде 130 миллионнан астам компьютер бар және олардың 80% -дан астамы түрлі ақпараттық-есептеу желілеріне, кеңселердегі шағын жергілікті желілерден бастап интернет типіндегі жаһандық желілерге дейін біріктірілген.
Осы дипломдық жұмыста - Қазақстан Республикасы Қорғаныс министрлiгiнiң жергiлiктi есептеу желiсiнiң құрамы мен сипаттамасына зерттеу жүргiзiлдi. Жергілікті есептеу желісін құру кезінде пайдаланылған желілердің техникалық сипаттамасы Қазақстан Республикасы Қорғаныс министрлігі.
Автордың жеке үлесі дипломдық жұмыста ұсынылған барлық материалдарды дайындау, өңдеу, талдау және нәтижелерді түсіндіру болды. Теориялық талдау автордың тікелей қатысуымен жүргізілді.
1. Локалдік есептеуіш тораптың құрамы
1.1 Локалдік торап жабдығының құрамы
Локалді есептеуіш торап - ЛЕТ (ағылш. LAN) түсінігі бірнеше компьютерлік жүйелер тиісті коммуникация құралдарының көмегімен бір-бірімен байланысқан географиялық шектеулі (аумақтық немесе өндірістік) аппараттық-бағдарламалық іске асыруға жатады. Осындай қосылымның арқасында пайдаланушы осы (ЛЕТ) қосылған басқа жұмыс станцияларымен өзара әрекеттесе алады. (ЛЕТ) өндірістік тәжірибесінде өте үлкен рөл атқарады. (ЛЕТ) арқылы жүйеге жабдықты, бағдарламалық құралдар мен ақпаратты бірлесіп пайдаланатын көптеген алыс жұмыс орындарында орналасқан дербес компьютерлер біріктіріледі. Қызметкерлердің жұмыс орындары оқшаулануды тоқтатады және бірыңғай жүйеге біріктіріледі. Ішкі өндірістік есептеу желісі түрінде дербес компьютерлерді желілік біріктіру кезінде алынатын артықшылықтарды қарастырайық.
Ресурстарды бөлу
Ресурстарды бөлу ресурстарды үнемді пайдалануға, мысалы, барлық қосылған жұмыс станцияларынан лазерлік баспа құрылғылары сияқты перифериялық құрылғыларды басқаруға мүмкіндік береді.
Деректерді бөлу.
Деректерді бөлу дерекқорға ақпаратқа мұқтаж перифериялық жұмыс орындарынан қол жеткізу және басқару мүмкіндігін береді.
Бағдарламалық құралдарды бөлу
Бағдарламалық құралдарды бөлу орталықтандырылған, бұрын белгіленген бағдарламалық құралдарды бір мезгілде пайдалануға мүмкіндік береді.
Процессордың ресурстарын бөлу.
Процессордың ресурстарын бөлу кезінде желіге кіретін басқа жүйелермен деректерді өңдеу үшін есептеу қуаттарын пайдалануға болады Ұсынылатын мүмкіндік қолда бар ресурстарға дереу лақтырылмайды, тек әрбір жұмыс станциясы қол жетімді арнайы процессор арқылы ғана жасалады.
Көп пайдаланушы режімі
Жүйенің көп пайдаланушылық қасиеттері бұрын орнатылған және басқарылатын орталықтандырылған қолданбалы бағдарламалық құралдарды бір уақытта пайдалануға ықпал етеді, мысалы, егер жүйені пайдаланушы басқа тапсырмамен жұмыс істесе, онда ағымдағы орындалатын жұмыс артқы жоспарға жылжытылады.
Есептеу желісінің фрагменті (1-сурет) бүгінде жергілікті желілерді құру және оларды бір-бірімен жаһандық байланыстар арқылы қосу үшін қолданылатын коммуникациялық жабдықтың негізгі түрлерін қамтиды. Компьютерлер арасында жергілікті байланыстарды құру үшін кабельдік жүйелердің әртүрлі түрлері, желілік адаптерлер, қайталағыш концентраторлар, көпірлер, коммутаторлар мен маршрутизаторлар пайдаланылады. Жергілікті желілерді жаһандық байланыстарға қосу үшін көпірлер мен маршрутизаторлардың арнайы шығыстары (WAN порттары), сондай-ақ деректерді ұзын желілер бойынша беру аппаратурасы - модемдер (аналогтық желілер бойынша жұмыс істеген кезде) немесе цифрлық арналарға қосу құрылғылары (TA - ISDN желілерінің терминалдық адаптерлері, CSUDU типті цифрлық бөлінген арналарға қызмет көрсету құрылғылары пайдаланылады SU және т.б.)
Сурет 1. Тораптың фрагменті
1.2 Кабелдік жүйенің ролі
Есептеу желiлерiнде жергiлiктi байланыстарды құру үшiн қазiргi уақытта кабельдердiң әртүрлi түрлерi - коаксиалды кабель, экрандалған және экрандалмаған негiзiндегi бұралған жұп кабель және оптикалық талшықты кабель пайдаланылады. Аз қашықтыққа (100 м дейін) деректерді беру ортасының ең танымал түрі экрандалмаған бұралған жұп болып табылады, ол іс жүзінде жергілікті желілердің барлық қазіргі заманғы стандарттары мен технологияларына енгізілген және өткізу қабілетін 100 Мбс дейін қамтамасыз етеді (5-санаттағы кәбілдерде). Оптикалық талшықты кабель жергілікті байланыстарды құру үшін де, сондай-ақ жаһандық желілердің магистральдарын құру үшін де кеңінен қолданылады. Оптикалық талшықты кабель каналдың өте жоғары өткiзу қабiлетiн (бiрнеше Гбс дейiн) және едәуiр қашықтыққа берудi (белгiнi аралық күшейтусiз бiрнеше ондаған километрге дейiн) қамтамасыз ете алады.
Есептеу желілерінде деректерді беру ортасы ретінде сондай-ақ әр түрлі жиіліктердің - ҚТ, УҚТ, ӨЖЖ электромагниттік толқындары пайдаланылады. Алайда, әзірге жергілікті желілерде радиобайланыс кабельді төсеу мүмкін болмаған жағдайда ғана пайдаланылады, мысалы, сәулет ескерткіштері болып табылатын ғимараттарда. Бұл, ең алдымен, электромагниттік сәулеленуді пайдалануға құрылған желілік технологиялардың жеткіліксіз сенімділігімен түсіндіріледі. Жаһандық арналарды құру үшін деректерді беру ортасының бұл түрі кеңінен пайдаланылады - онда жерсеріктік байланыс арналары және ӨЖЖ-диапазондарында тікелей көріну аймақтарында жұмыс істейтін жерүсті радиорелелік арналары салынған.
Шетелдік зерттеулерге сәйкес (LAN Technologies журналы), тоқтап тұру уақытының 70%-ы қолданылатын кабельдік жүйелер сапасының төмендігі салдарынан туындаған проблемаларға байланысты. Сондықтан желінің іргетасын - кабельдік жүйені дұрыс салу маңызды. Соңғы уақытта осындай сенімді негіз ретінде құрылымдалған кабельдік жүйе жиі пайдаланылады.
Құрылымдалған кабельдік жүйе (Structured Cabling System, SCS) - бұл коммутациялық элементтердің жиынтығы (кабельдер, ажыратқыштар, коннекторлар, кросстық панельдер мен шкафтар), сондай-ақ оларды бірлесіп пайдалану әдістемесі, ол есептеу желілерінде тұрақты, оңай кеңейтілетін байланыс құрылымдарын құруға мүмкіндік береді.
Құрылымдалған кабель жүйесінің ерекшіліктері:
:: Әмбебаптық. Құрылымдалған кәбілдік жүйе ойластырылған ұйым кезінде компьютерлік деректерді жергілікті есептеу желісінде беру, жергілікті телефон желісін ұйымдастыру, бейнеақпарат беру және тіпті өрт қауіпсіздігі датчиктерінен немесе күзет жүйелерінен сигналдар беру үшін бірыңғай орта бола алады. Бұл шаруашылық қызметтерi мен тiршiлiктi қамтамасыз ету жүйелерiн бақылау, мониторинг және басқару жөнiндегi көптеген процестердi автоматтандыруға мүмкiндiк бередi.
:: Қызмет ету мерзімін ұзарту. Жақсы құрылымдалған кабель жүйесінің ескіру мерзімі 8-10 жылды құрауы мүмкін.
:: Жаңа пайдаланушыларды қосу және оларды орналастыру орындарын өзгерту құнын азайту. Кабель жүйесінің құны негізінен кабельдің құнымен емес, оны төсеу жұмыстарының құнымен анықталады. Сондықтан кабельді төсеу бойынша бір реттік жұмысты жүргізу, кабельдің ұзындығын ұзарта отырып, төсеуді бірнеше рет орындауға қарағанда ұзындығы бойынша үлкен қормен жүргізу неғұрлым тиімді. Бұл қызметкерлерді ауыстыру немесе қосымшаларды ауыстыру кезінде кабельдік жүйенің құрылымын тез және арзан өзгертуге көмектеседі.
:: Желіні жеңіл кеңейту мүмкіндігі. Құрылымдық кабельдік жүйе модульдік болып табылады, сондықтан оны кеңейту оңай, бұл байланыс жүйелеріне өсіп келе жатқан талаптарды қанағаттандыру үшін төмен шығындармен жақсырақ жабдыққа оңай ауысуға мүмкіндік береді.
:: Неғұрлым тиімді қызмет көрсетуді қамтамасыз ету. Құрылымдық кабельдік жүйе автобус кабельдік жүйесімен салыстырғанда техникалық қызмет көрсетуді және ақауларды жоюды жеңілдетеді.
:: Сенімділік. Құрылымдық кабельдік жүйенің сенімділігі жоғары, өйткені әдетте оның барлық компоненттерін өндіруді және техникалық сүйемелдеуді бір өндіруші фирма жүзеге асырады.
1.2.1 Тарату ортасы
Локалдік есептеуіш тораптарында тарату ортаның үш негізгі типтері бар: а) бұралған жұп; б) коаксиалды кабельдер; в) талшықты-оптикалық кабель. Кабель компьютердің желінің қалған машиналарымен байланыс арнасын қамтамасыз етеді. Кабельдерді орнату кезінде нақты спецификацияларды орындау қажет. Бұл ережені елемеу көптеген қиындықтар әкелуі мүмкін. Кабель мен кабель сегменті арасындағы айырмашылықты атап өтейік, кабель туралы айтқанда, желінің екі торабын қосатын сым бөлігін әрқашан назарда ұстайтын боламыз; желінің бір ұшынан екінші ұшына дейінгі (терминаторлар арасындағы) кабельдердің барлық жинағын сегмент деп атаймыз. Терминаторлар кабельдің толқын кедергісін келісу үшін сегменттің екі ұшына орнатылатын резисторлар болып табылады. Сегменттің соңына дейін жеткен сигнал терминатормен жұтылады - бұл желідегі паразиттік шағылысқан сигналдардан құтылуға мүмкіндік береді. Егер терминаторлар орнатылмаса, кабельдің соңынан шағылысқан сигнал қайтадан кабельге түседі - бұл шағылысқан сигнал бұл жағдайда кедергі болып табылады және желінің толық жұмыс істемеуіне дейін көптеген проблемаларды тудыруы мүмкін.
Кабельдің бірінші типі кабельдің бүкіл ұзындығы бойымен бірге бұралған екі немесе одан да көп жұп сымдарды қамтиды (2 сурет). Бұрау кабельдің кедергіге төзімділігін арттыруға және әрбір жұптың басқаларға әсерін төмендетуге мүмкіндік береді. Осы кабельдердің барлық түрлері әртүрлі жабдықтарды (ЛЕТ) қосу үшін пайдаланылады. Монтаждың, техникалық қызмет көрсетудің қарапайымдылығына, сондай-ақ құнының төмендігіне байланысты экрандалған және экрандалмаған кәбілдер (UTPSTP) неғұрлым кең таралған болып табылады. Электрондық өнеркәсіпте иірілген жұп үшін түрлі стандарттар жасалған. Экрандалған оралған бу экрандалмағанға қарағанда әртүрлі электромагниттік кедергілерге үлкен иммунитетке ие. Кабельдің әрбір екі жұбы бір тарату арнасы үшін пайдаланылады. Әдетте, өндiрiстiк цехтарда әдетте электромагниттiк шу болатын экрандалған кабельді пайдаланған дұрыс. Көбінесе бүктелген жұп бойынша деректер 16Мбс немесе 100Мбс жылдамдықпен беріледі. 16Мбс кабелінде 3-4 фут бұрау бар. 100Мбс кабелінің әдетте 3-4 дюйм бұралуы бар және деректерді едәуір қашықтыққа беру үшін қолданылуы мүмкін.
Сурет 2. Бұралған жұптар негізіндегі кабель (бұралған жұп, TP)
Коаксиалды кабель қымбаттырақ, бірақ ол бұралған жұпқа қарағанда кедергілерден әлдеқайда жақсы қорғалған (3 сурет).
Сурет 3. Коаксиалды кабель
Таратылатын сигнал типіне байланысты ЛЕТ-та коаксиалды кабельдің үш түрі пайдалынады: негізгі (кәдімгі), кен жолақты және магистралдық. Негізінен желілер (ЛЕТ) кәдімгі 75 Ом кабельді емес, 50 Ом кабельді пайдаланады. Кәдімгі 50 Ом коаксиалды кабель тек цифрлық сигналдарды беру үшін қолданылады. Бұралған жұп негізінен цифрлық сигналдарды беру үшін де қолданылатынын ескеріңіз. Кең жолақты және магистральды коаксиалды кабельдерде сигнал аналогтық түрде беріледі, сондықтан модем сигнал жібермес бұрын оны цифрлықтан аналогтыққа түрлендіреді. Себебі аналогтық сигналдарды цифрлық сигналдарға қарағанда үлкен қашықтыққа жіберуге болады, сонымен қатар аналогтық сигналдың әлсіреу және шуға бейімділігі аз. Бірнеше жиіліктер жиі кең жолақты коаксиалды кабель арқылы беріледі. Кең жолақты кабельдер теледидар сигналдарын беру үшін жиі қолданылатынын ескеріңіз. Кең жолақты кабельдер мен олардың жұмысына қажетті жабдықтар әлдеқайда қымбат.
Талшықты-оптикалық кабелдер сигналды 2 Гб дейін немесе одан да көп жылдамдықпен 100 км немесе одан да көп қашықтыққа тасымалдай алады (4 сурет). Талшықты-оптикалық кабельдер электромагниттік кедергілерден неғұрлым қорғалған, өйткені оптикалық сигналдарды тасымалдайды. Талшықты-оптикалық арнада бірден бірнеше жиілікті беруге болады.
Сурет 4. Талшықты-оптикалық кабель
Талшықты-оптикалық кабельдерді монтаждауға, оларға техникалық қызмет көрсетуге арналған материалдық шығындар бұралған жұпқа немесе коаксиалды кабельге қарағанда айтарлықтай жоғары.
Қазіргі уақытта ЛЕТ-ты монтаждауға кеткен шығындарға байланысты бұралған жұптағы кабель ең көп таралған.
2. Торапты құру
Топология, яғни LET-тегі элементтерді қосу конфигурациясы желінің басқа сипаттамаларына қарағанда көбірек назар аударады. Бұл желінің көптеген маңызды қасиеттерін анықтайтын топология екеніне байланысты, мысалы, сенімділік (тіршілік), өнімділік және т.б.
LET топологияларын жіктеудің әртүрлі тәсілдері бар. Олардың біріне сәйкес жергілікті желі конфигурациялары екі негізгі сыныпқа бөлінеді: хабар тарату және сериялық. Тарату конфигурацияларында әрбір ДК (физикалық сигнал қабылдағыш) басқа ДК қабылдай алатын сигналдарды жібереді. Мұндай конфигурацияларға ортақ шина, ағаш және пассивті орталығы бар жұлдыз кіреді. Сериялық конфигурацияларда әрбір физикалық ішкі деңгей ақпаратты тек бір компьютерге жібереді. Демек, - тарату конфигурациялары әдетте ақпаратты таңдаумен ЛЕТ және ақпаратты бағыттаумен дәйекті - ЛЕТ болып табылатыны анық.
Кең хабар тарату конфигурацияларында деңгейлердің үлкен диапазонындағы сигналдармен жұмыс істей алатын салыстырмалы қуатты қабылдағыштар мен таратқыштар қолданылуы тиіс. Бұл проблема кабельдік сегменттің ұзындығына және қосылу санына шектеулер енгізумен немесе сандық қайталағыштарды (аналогтық күшейткіштерді) пайдаланумен шешіледі.
Желілік топология - бұл желінің геометриялық нысаны. Тораптар қосылыстарының топологиясына байланысты шиналық (магистральдық), айналмалы, жұлдызды, иерархиялық, еркін құрылым желілері бөлінеді. (5 сурет).
Сурет 5. Тораптық топологиялар
Ағаш түрі конфигурациясы шиналар түрі конфигурациясының неғұрлым жетілдірілген нұсқасы болып табылады. Ағаш бірнеше шиналарды белсенді қайталағыштармен немесе пассивті көбейткіштермен (habam) қосу арқылы қалыптасады. Ол ғимараттың бірнеше қабатын немесе бір аумақтағы бірнеше ғимаратты LAN құралдарымен қамту үшін қажетті икемділікке ие. Белсенді қайталағыштар болса, бір сегменттің істен шығуы қалғандарының істен шығуына әкелмейді. Қайталағыш істен шыққан жағдайда ағаш екі ішкі ағашқа немесе екі шинаға бөлінеді.
Ағаш типті конфигурациясы бар кең жолақты жергілікті есептеу желісінде көбінесе желінің ең маңызды құрамдастары орналасқан түбірлік - басқару орны болады. Бұл жабдықтың сенімділігіне жоғары талаптар қойылады, өйткені бүкіл желінің жұмысы соған байланысты. Осы себепті жабдық жиі қайталанады.
Жергілікті есептеу желісіндегі абоненттік жүйелерді олардың аз саны - иерархиялық қосылыммен қосудың тағы бір кең таралған тәсілі. Онда аралық түйіндер сақтау және тасымалдау принципі бойынша жұмыс істейді. Бұл әдістің негізгі артықшылықтары желіге кіретін Электрондық компьютерді оңтайлы қосу мүмкіндігі болып табылады. Кемшіліктер негізінен жергілікті компьютерлік желінің логикалық және бағдарламалық құрылымының күрделілігіне байланысты. Сонымен қатар, мұндай жергілікті компьютерлік желіде әртүрлі иерархиялық деңгейдегі абоненттер арасында ақпаратты беру жылдамдығы төмендейді.
2.1 ЛЕТ топологиясының жіктелуі
Желілерді жіктеудің көптеген жолдары бар. Негізгі жіктеу критерийі басқару әдісі болып саналады. Яғни, желінің қалай ұйымдастырылғанына және оның қалай басқарылатынына байланысты оны жергілікті, таратылған, қалалық немесе ғаламдық желіге жатқызуға болады. Желіні немесе оның сегментін желі әкімшісі басқарады. Күрделі желілер жағдайында олардың құқықтары мен міндеттері қатаң түрде бөлінеді, құжаттама жүргізіледі және әкімшілер тобының әрекеттері жазылады.
Жергілікті желідегі барлық компьютерлер байланыс желілері арқылы қосылған. Желілік түйіндерге қатысты байланыс желілерінің геометриялық орналасуы және түйіндердің желіге физикалық қосылуы физикалық топология деп аталады. Топологияға байланысты желілер бөлінеді: шина, сақина, жұлдыз, иерархиялық және ерікті құрылым.
Физикалық және логикалық топологияны ажыратады. Желінің логикалық және физикалық топологиялары бір-бірінен тәуелсіз. Физикалық топология - желіні құру геометриясы, ал логикалық топология желі тораптары арасындағы деректер ағындарының бағыттарын және деректерді беру тәсілдерін айқындайды.
Қазіргі уақытта жергілікті желілерде мынадай физикалық топологиялар пайдаланылады:
1. физикалық шина (bus);
2. физикалық жұлдыз (star);
3. физикалық сақина (ring);
4. физикалық жұлдыз және логикалық сақина (Token Ring).
Шина топологиясы
Шиналық топологиясы бар желілер шеттерінде шеткі кедергілер (терминаторлар) орнатылатын деректерді берудің желілік моноарнасын (коаксиалды кабель) пайдаланады. Әрбір компьютер коаксиалды кабельге Т-ажыратқыштың (Т-коннектор) көмегімен қосылады. Желінің таратушы торабынан алынған деректер шеткі терминаторлардан көрініп, шина бойынша екі жаққа да беріледі. Терминаторлар сигналдардың шағылысуын болдырмайды, яғни деректерді беру арнасының ұштарына жететін сигналдарды өшіру үшін пайдаланылады. Осылайша, ақпарат барлық тораптарға түседі, бірақ ол тағайындалған тораппен ғана қабылданады. Топологияда деректерді берудің логикалық шиналық ортасы желінің барлық дербес компьютермен бірге және бір уақытта пайдаланылады, ал дербес компьютердің сигналдары беру ортасы бойынша барлық бағыттарға бір мезгілде таратылады. Физикалық шина топологиясында сигнал беру хабар тарату болғандықтан, яғни сигналдар бір уақытта барлық бағыттарға таралады, содан кейін берілген жергілікті желінің логикалық топологиясы логикалық шина болып табылады (6 сурет).
Сурет 6. Шина топологиясы
Шина топологиялық желілерінің артықшылықтары:
1. түйіндердің біреуінің істен шығуы тұтастай желінің жұмысына әсер етпейді;
2. Желіні орнату және конфигурациялау оңай;
3. Желі жеке түйіндердің ақауларына төзімді.
Шина топологиялық желілерінің кемшіліктері:
1. кабельдің үзілуі бүкіл желінің жұмысына әсер етуі мүмкін;
2. шектеулі кабель ұзындығы және жұмыс станцияларының саны;
3. қосылыстардың ақауларын анықтау қиын
"жұлдыз" түріндегі топология
Жұлдыз типті топология бойынша салынған желіде әрбір жұмыс станциясы кәбілмен (бүктелген жұппен) концентраторға қосылады. Концентратор дербес компьютерге параллельді қосылуын қамтамасыз етеді және осылайша желіге қосылған барлық компьютерлер бір-бірімен сөйлесе алады (7 сурет).
Сурет 7. Жұлдыз топологиясы
Желінің таратушы станциясынан алынған деректер торап арқылы барлық байланыс желілері бойынша барлық дербес компьютерге беріледі. Ақпарат барлық жұмыс станцияларына түседі, бірақ ол тағайындалған станциялар ғана қабылдайды. Топологиядағы сигналдарды беру физикалық жұлдыз болып табылатындықтан, яғни дербес компьютердің сигналдары бір уақытта барлық бағыттарға таралады, онда осы жергілікті желінің логикалық топологиясы логикалық шина болып табылады.
Жұлдыз топологиясы желісінің артықшылықтары:
1. жаңа дербес компьютерді оңай қосу;
2. орталықтандырылған басқару мүмкіндігі бар;
3. желі жекелеген дербес компьютер ақауларына және жекелеген дербес компьютер қосылыстарының үзілуіне төзімді.
Жұлдыз топологиясы желісінің кемшіліктері:
1. тораптың істен шығуы бүкіл желінің жұмысына әсер етеді;
2. кабельдің көп шығыны;
"сақина" топологиясы
Сақина топологиясы бар желіде барлық түйіндер байланыс арналары арқылы үздіксіз сақинаға (міндетті түрде шеңбер емес) қосылады, ол арқылы деректер (8 сурет) беріледі. Бір компьютердің шығысы басқа компьютердің кірісіне қосылады. Бір нүктеден қозғала бастағанда, деректер ақыр соңында оның басына түседі, сақинадағы деректер.
Сурет 8. Шеңбер топологиясы
Қабылдаушы жұмыс станциясы өзіне жіберілген хабарламаны ғана таниды және алады. Физикалық сақина топологиясы бар желі станцияға сақинаны белгілі бір ретпен пайдалану құқығын беретін маркер қатынасын пайдаланады. Бұл желінің логикалық топологиясы логикалық сақина болып табылады.
Бұл желіні жасау және конфигурациялау өте оңай. Сақина топологиялық желілерінің негізгі кемшілігі - бір жерде байланыс желісінің зақымдануы немесе дербес компьютер істен шығуы бүкіл желінің жұмыс істемеуіне әкеледі.
Әдетте, таза күйінде сақина топологиясы өзінің сенімсіздігінен қолданылмайды, сондықтан практикада сақиналы топологияның әртүрлі модификациялары қолданылады.
Топология Token Ring
Бұл топология жұлдыз түріне қосылған физикалық сақина топологиясына негізделген. Осы топологияда барлық жұмыс станциялары физикалық жұлдыз топологиясындағыдай орталық концентраторға (Token Ring) қосылады. Орталық концентратор - бұл далдалардың көмегімен бір станцияның шығуын екінші станцияның кіруімен дәйекті қосуды қамтамасыз ететін зияткерлік құрылғы.
Басқаша айтқанда, концентратордың көмегімен әрбір станция басқа екі станцияға ғана қосылады (алдыңғы және кейінгі станциялар). Осылайша, жұмыс станциялары кабель ілмегімен байланады, ол бойынша деректер пакеттері бір станциядан екіншісіне беріледі және әрбір станция осы жіберілген пакеттерді ретрансляциялайды. Әрбір жұмыс станциясында бұл үшін деректердің желіде өтуін басқаруға мүмкіндік беретін қабылдау-тарату құрылғысы бар. Физикалық тұрғыдан мұндай желі жұлдыз топологиясы типі бойынша құрылған.
Концентратор бастапқы (негізгі) және резервтік сақиналарды жасайды. Егер негізгі сақинада үзіліс болса, оны резервтік сақинамен айналып өтуге болады, себебі төрт желілі кабель қолданылады. Станцияның істен шығуы немесе жұмыс станциясының байланыс желісінің үзілуі топологиядағы шеңбер сияқты желінің істен шығуына әкелмейді, өйткені концентратор ақаулы станцияны өшіреді және деректерді беру сақинасын тұйықтайды (сурет 9).
Сурет 9. Token Ring топологиясы
Token Ring архитектурасында маркер орталық концентратормен жасалған логикалық сақина бойынша түйіннен түйінге беріледі. Мұндай маркерлік беру белгіленген бағытта жүзеге асырылады (маркер мен деректер пакетінің қозғалыс бағыты суретте көк түсті сілтемелермен берілген). Маркері бар станция деректерді басқа станцияға жібере алады.
Деректерді беру үшін жұмыс станциялары алдымен еркін маркер келуін күтуі тиіс. Маркерлерде осы маркерді жіберген станцияның мекенжайы, сондай-ақ ол тағайындалған станцияның мекенжайы болады. Бұдан кейін жіберуші өзінің деректерін жібере алуы үшін маркерді келесі станция желісінде береді.
Желі тораптарының бірі (әдетте бұл үшін файл сервері пайдаланылады) желі сақинасына жіберілетін таңбалауышты жасайды. Мұндай торап таңбалауыштың жоғалмауын немесе бұзылмауын қадағалайтын белсенді монитор ретінде әрекет етеді.
Token Ring топологиялық желілерінің артықшылықтары:
1. топология барлық жұмыс станцияларына тең қолжетімділікті қамтамасыз етеді;
2. жоғары сенімділік, өйткені желі жеке станциялардың ақауларына және жеке станциялардың қосылуындағы үзілістерге төзімді.
Token Ring топологиялық желілерінің кемшіліктері: жоғары кабель шығыны және сәйкесінше қымбат байланыс желілері.
Дербес компьютер - құжатты жасауға, кестелерді, графикалық деректерді және басқа да ақпарат түрлерін дайындауға арналған тамаша құрал, бірақ пайдаланушы өз ақпаратын басқалармен жылдам бөлісе алмайды. Желілер болмаған кезде, басқа пайдаланушылар онымен жұмыс істеуі үшін немесе ең жақсы жағдайда ақпаратты иілгіш дискілерге көшіру үшін әрбір құжатты басып шығаруға тура келді. Бірнеше пайдаланушының құжатты бір уақытта өңдеуі алынып тасталды. Бұл жұмыс схемасы автономды ортада жұмыс істеу деп аталады.
Желі - қосылған компьютерлер мен басқа құрылғылар тобы. Ал ресурстарды байланыстыратын және ортақ пайдаланатын компьютерлер түсінігі желілік өзара әрекеттесу деп аталады. Желіге кіретін компьютерлер мыналарды ортақ пайдалана алады:
деректер;
принтерлер;
факс машиналары;
модемдер;
басқа құрылғылар.
Бұл тізім ресурстарды бөлісудің жаңа тәсілдері пайда болған сайын үнемі жаңартылып отырады.
Жергілікті желілер негізінде құрылған ақпараттық жүйелер келесі мәселелердің шешімін қамтамасыз етеді:
деректерді сақтау;
деректерді өңдеу;
пайдаланушылардың деректерге қол жеткізуін ұйымдастыру;
деректерді және оны өңдеу нәтижелерін пайдаланушыларға беру.
Компьютерлік желілер деректерді бөлінген өңдеуді іске асырады. Мұнда деректерді өңдеу екі нысан арасында бөлінеді: клиент және сервер. Деректерді өңдеу процесінде клиент серверге күрделі рәсімдерді орындауға сұрау салуды қалыптастырады. Сервер сұрауларды орындайды, ал орындалу нәтижелерін клиентке береді. Сервер ортақ пайдаланылатын деректердің сақталуын қамтамасыз етеді, осы деректерге қолжетімділікті ұйымдастырады және деректерді клиентке береді. Есептеу желісінің осындай үлгісі клиент-сервер сәулеті деп аталды.
Функцияларды бөлу белгісі бойынша жергілікті компьютерлік желілер бір дәрежелі және екі дәрежелі (иерархиялық желілер немесе бөлінген сервері бар желілер) болып бөлінеді.
Бір деңгейлі желіде компьютерлер бір-біріне тең. Желідегі әрбір пайдаланушы жалпы пайдалану үшін компьютерінің қандай ресурстарын беретінін өзі шешеді. Осылайша, компьютер клиент ретінде де, сервер ретінде де әрекет етеді. Ресурстарды бір дәрежелі бөлу 5-10 пайдаланушысы бар шағын кеңселер үшін оларды жұмыс тобына біріктіру үшін өте қолайлы.
Желі пайдаланушылары тіркелетін сервер негізінде екі дәрежелі желі ұйымдастырылады.
2.2 Локалдік тораптың физикалық структуризациясы
Заманауи компьютерлік желілер үшін жұмыс станциялары мен серверлерді біріктіретін аралас желі тән, кейбір жұмыс станциялары бір дәрежелі желіні құрайды, ал екінші бөлігі екі деңгейлі желіге жатады. Жергілікті желілерді біріктіру үшін келесі құрылғылар қолданылады.
1. Қайталағыш -- сигналдың ақпараттық мазмұнын өзгертпей күшейтуді және сүзуді қамтамасыз ететін құрылғы. Байланыс желілері бойымен қозғалған кезде сигналдар өшеді. Қайталағыштар әлсіреу әсерін азайту үшін қолданылады. Сонымен қатар, қайталағыш қабылданған сигналдарды көшіріп немесе қайталап қана қоймайды, сонымен қатар сигналдың сипаттамаларын қалпына келтіреді: сигналды күшейтеді және кедергіні азайтады.
2. Көпір - мекенжайлары алдын ала салынған шектеулерді қанағаттандыратын сигналдар (хабарламалар) үшін қайталағыш функцияларын орындайтын құрылғы.
Үлкен желілердің проблемаларының бірі желілік трафиктің кернеуі (желідегі хабарламалар ағыны) болып табылады. Бұл мәселе былайша шешілуі мүмкін. Компьютерлік желі сегменттерге бөлінеді. Егер бір сегменттің абоненті хабарламаны басқа сегменттің абонентіне берсе, хабарламаларды сегменттен сегментке беру мақсатты түрде ғана жүзеге асырылады. Көпір желі бойынша қозғалысты шектейтін және хабарламалардың бір желіден екіншісіне өту құқығын растаусыз түсуіне мүмкіндік бермейтін құрылғы болып табылады.
Көпірлер жергілікті немесе қашықтағы болуы мүмкін.
Жергілікті көпірлер қолданыстағы жүйе шегінде шектеулі аумақта орналасқан желілерді қосады.
Қашықтағы көпірлер географиялық аралықтағы желілерді байланыс арналары мен модемдер арқылы қосады.
Жергілікті көпірлер өз кезегінде ішкі және сыртқы болып бөлінеді.
Ішкі көпірлер әдетте бір компьютерде орналасады және көпір функциясын абоненттік электронды компьютер функциясымен біріктіреді. Функциялар қосымша желілік тақтаны орнату арқылы кеңейтіледі.
Сыртқы көпірлер арнайы бағдарламалық жасақтамасы бар жеке компьютерді пайдалануды қамтиды.
3. Маршрутизатор - бұл әртүрлі типтегі желілерді қосатын, бірақ бір операциялық жүйені пайдаланатын құрылғы. Бұл, шын мәнінде, сол көпір, бірақ өзінің желілік мекенжайы бар. Маршрутизаторларды адрестеу мүмкіндіктерін пайдалана отырып, желідегі тораптар маршрутизаторға басқа желіге арналған хабарламаларды жібере алады. Желідегі кез келген адресатқа ең жақсы маршрутты іздеу үшін маршруттау кестелері пайдаланылады. Бұл кестелер статикалық және динамикалық болуы мүмкін.
4. Шлюз - өзара іс-қимылдың әртүрлі хаттамаларын пайдаланатын желілер арасындағы үйлесімділікті қамтамасыз етуге арналған арнайы аппараттық-бағдарламалық кешен. Шлюз оларды бір сегменттен екіншісіне беру кезінде ұсыну пішімін және деректер пішімін түрлендіреді. Шлюз өз функцияларын желілік деңгейден жоғары деңгейде жүзеге асырады. Ол пайдаланылатын таратушы ортаға байланысты емес, бірақ пайдаланылатын деректер алмасу хаттамаларына байланысты. Әдетте шлюз хаттамалар арасындағы түрлендіруді орындайды.
Шлюздердің көмегімен жергілікті есептеу желісін басты компьютерге, сондай-ақ жаһандық есептеу желісіне қосуға болады.
Жергілікті желі - принтерлер, плоттерлер, дискілер, модемдер, CD-ROM дискілері және басқа перифериялық құрылғылар сияқты желіге қосылған компьютерлердің ресурстарын ортақ пайдалануға мүмкіндік беретін байланыс жүйесі. Жергілікті желі әдетте бір немесе бірнеше жақын орналасқан ғимараттармен аумақтық шектеледі. Локальдік есептеуіш торап құрамындағы әрбір компьютерде келесі компоненттер болуы керек:
1. желілік адаптер;
2. кабель;
3. желілік операциялық жүйе (желілік бағдарламалар)
4.Желілік адаптерлер (10 сурет)
Сурет 10. Тораптық адаптер
Желілік адаптерлер мен кабельдер компьютерлік желілерді ұйымдастырудың аппараттық негізі болып табылады және олардың қалыпты жұмысы желі үшін өте маңызды. Әдетте желідегі ақаулардың 80% кабельдер мен адаптерлерге байланысты.
Әрбір компьютерде таңдалған кабель түріне қосылуды қамтамасыз ету үшін желілік адаптер болуы керек.
Желілік адаптердің қызметі кабельден желілік сигналдарды беру және қабылдау болып табылады. Адаптер желілік операциялық жүйеден (ОЖ) командалар мен деректерді қабылдайды, бұл ақпаратты стандартты пішімдердің біріне түрлендіреді және оны адаптерге қосылған кабель арқылы желіге жібереді.
Локальді есептеуіш торап - бұл кәсіпорынның жұмыс орындарын бір кеңсе ішінде ғана емес, сонымен қатар әртүрлі қалаларда және тіпті елдерде орналасқан филиалдарды, қоймаларды, үй кеңселерін және басқа да объектілерді біріктіретін деректерді беру желісінің логикалық функциясы ретінде қарастырылуы керек. Осылайша, ЛЕТ көмегімен кәсіпорынның бірыңғай ақпараттық кеңістігін ұйымдастыруға болады, ол:
1. кәсіпорын кеңселері арасында тиімді құжат айналымын ұйымдастыру;
2. бір жобада жұмыс істеу үшін әртүрлі филиалдардың қызметкерлерінің жұмысын ұйымдастыру;
3. басып шығару құрылғыларына ортақ қол жеткізуді ұйымдастыру.
4. мұрағаттау немесе ағымдағы жұмыс үшін желілік деректер қоймасын пайдаланыңыз;
5. жұмыс станцияларының есептеу ресурстарын, дискілік дискілерді, CD-RW\DVD\DVD-RW ортақ пайдалану;
6. Интернетті ортақ пайдалану;
7. кеңселер арасында, оның ішінде бірлескен конференциялар үшін дауыстық және бейне байланыстарды ұйымдастыру;
8. әртүрлі операциялық жүйелерді пайдаланатын компьютерлерді біріктіру (мысалы, Apple, Microsoft немесе UNIXLINUX);
9. желі қызметтерін пайдаланыңыз, мысалы, желіні қашықтан басқару үшін;
ЛЕТ кабельдік инфрақұрылымы ҚКЖ (Құрылымдық кабельдік жүйе) бөлігі болуы мүмкін немесе бөлек болуы мүмкін, мысалы, егер ЛЕТ шағын кеңседе немесе дүкенде пайдаланылса.
ЛЕТ сонымен қатар қашықтағы кәсіпорын ғимараттарын қосатын сымсыз желілерді (WiFI), радио, кабельдік немесе оптикалық желілерді қамтуы мүмкін.
Осылайша, әртүрлі қосылу технологияларына қарамастан, кәсіпорын мен оның филиалдары желінің әрбір сегментінің барлық мүмкін ресурстарын пайдалана отырып, бір ЛЕТ жүйесінде жұмыс істей алады.
Компанияның арнайы серверлерін орналастыруға ерекше назар аудару керек. Бірнеше нұсқа болуы мүмкін:
1. Серверлерді компанияның орталық кеңсесінде орналастыруға болады. Бұл жағдайда жұмыс станциялары мен серверлер арасындағы деректер алмасу онлайн режимінде жүзеге асырылады
2. Әрбір кеңсенің белгіленген кестеге сәйкес компанияның орталық серверімен деректер алмасатын өз сервері бар. Осылайша, әрбір кеңсенің нәтижелері репликация (синхрондау) процедурасынан кейін ғана орталық дерекқорда пайда болады. Көбінесе күндізгі уақытта Интернет арнасын жүктеп алмау үшін репликация түнде жасалады.
3. Сервер кәсіпорынның аумағынан тыс жерде орналасуы мүмкін. Мысалы, Интернетке кіру қызметтерін ұсынатын операторда немесе сервердің физикалық қауіпсіздігін және онда сақталған деректердің қауіпсіздігін қамтамасыз ету мүмкіндігі бар кез келген басқа жерде.
4. Серверлерді орналастырудың әртүрлі нұсқалары мүмкін. Мысалы, жергілікті филиал серверлері қауіпсіз жерде орналасқан қашықтағы орталық серверге қосылған. Осылайша, жергілікті серверлер компанияның бір күндік жұмысының нәтижелерін ғана сақтайды. Жалпы деректер қауіпсіз жерде орналасқан қашықтағы серверде сақталады.
Желілік адаптер - оны тікелей немесе басқа байланыс жабдығы арқылы басқа компьютерлермен байланыстыратын деректер ортасымен тікелей әрекеттесетін компьютердің перифериялық құрылғысы. Бұл құрылғы сыртқы байланыс желілері арқылы сәйкес электромагниттік сигналдармен ұсынылған екілік деректермен сенімді алмасу мәселелерін шешеді. Алғашқы жергілікті желілерде коаксиалды кабель сегменті бар желілік адаптер компьютерлердің өзара әрекеттесуі ұйымдастырылған байланыс жабдығының барлық спектрі болды. Жіберуші компьютердің желілік адаптері алушы компьютердің желілік адаптерімен тікелей кабель арқылы әрекеттесті. Жергілікті желілерге арналған заманауи стандарттардың көпшілігі деректер ағынын басқарудың кейбір функцияларын қабылдайтын өзара әрекеттесетін компьютерлердің желілік адаптерлері арасында арнайы байланыс құрылғысы (концентратор, көпір, коммутатор немесе маршрутизатор) орнатылатынын болжайды.
Желілік адаптер әдетте келесі функцияларды орындайды:
1) Берілетін ақпаратты белгілі бір форматтағы кадр түрінде ресімдеу. Деректерді беру ортасына қол жеткізу. Деректерді беру кезінде электр сигналдарының бірізділігімен кадр битінің бірізділігін кодтау және оларды қабылдау кезінде кодтау. Кодтау белгілі бір өткізу жолағы мен белгілі бір кедергі деңгейі бар байланыс желілері бойынша бастапқы ақпаратты қабылдаушы тарап жіберілген ақпаратты жоғары ықтималдық дәрежесімен тани алатындай етіп беруді қамтамасыз етуі тиіс. Жергілікті желілерде кең жолақты кәбілдер пайдаланылатындықтан, желілік адаптерлер тар жолақты байланыс желілері (мысалы, тональды жиіліктегі телефон арналары) бойынша дискретті ақпаратты беру үшін қажетті сигнал модуляциясын пайдаланбайды, деректерді импульстік сигналдардың көмегімен береді.
1 және 0 екілік көрінісі әртүрлі болуы мүмкін.
2) Ақпаратты параллель формадан дәйектіге және кері түрлендіру. Бұл операция сигналдарды синхрондау және компьютерлік желілердегі байланыс желілерінің құнын төмендету мәселесін жеңілдету үшін ақпараттың компьютер ішіндегідей байт-байт емес, дәйекті түрде, бит-битпен берілуіне байланысты.
3) Биттерді, байттарды және кадрларды синхрондау. Жіберілетін ақпаратты тұрақты қабылдау үшін ақпарат қабылдағыш пен таратқыштың тұрақты синхронизмін сақтау қажет. Желілік адаптерлер компьютерде қолданылатын - ISA, EISA, PCI, MCA ішкі деректер шинасының түрі мен бит тереңдігі бойынша ерекшеленеді.
Желілік адаптерлер желіде қабылданған - Ethernet, Token Ring, FDDI және т.б. желі технологиясының түрі бойынша да ерекшеленеді. Әдетте, белгілі бір желілік адаптер моделі белгілі бір желілік технологияны (мысалы, Ethernet) пайдаланады. Қазіргі уақытта әрбір технология әртүрлі деректер ортасын пайдалана алатындықтан (сол Ethernet коаксиалды кабельді, экрандалмаған бұралған жұпты және талшықты-оптикалық кабельді қолдайды), желі адаптері бір уақытта бір немесе бірнеше ортаны қолдай ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
