Мазмұны

Кіріспе . . . 2

1 Бастапқы мәліметтер . . . 4

2. Жылу техникалық есеп . . . 6

3. Ғимараттың конструктивтік шешімі . . . 7

4. Құрама конструкцияларының спецификасы . . . 11

5. Әкімшілік ғимараттағы бөлмелердің санитарлық нормалары . . . 12

6. Жел раушаны . . . 13

7. Бас жоспар . . . 14

Қорытынды . . . 15

Қолданылған әдебиеттер . . . 16

КІРІСПЕ

Қарақағаз, рубероид (Толь; фр. tole) - төбені жабатын, су өткізбейтін материал; төбеㅤжабуға арналған картонды алдымен жұмсақ мұнайлы битумдармен, одан соң екі бетін де қатты балқытылған мұнайлы битуммен өңдеу арқылы жасалған орамалы суㅤ өткізбейтін материал; су өткізбеу үшін қарамаймен өңделген картоннан жасалған төбежапқыш материал. Қарақағаз қалың картонға қарамай сіңіру нәтижесінде алынады. Қарақағазды қағаз қалдықтарын әр түрлі мұнай өнімдерінің қалдықтары мен арнайы ыдыста ұзақ араластырып, қойытылған соң (шопан шифері деп аталатын өнім түрін) арнайы пішіндіㅤ етіп қалыптайды. Қарақағаз құю өндірісінде құрылыс материалы ретінде қолданылады. Қарақағаз және гидрооқшаулағыш ретінде шатыр материалын қолданудың негізгі саласы-әр түрлі мақсаттағы құрылымдардағы тегіс шатырлар: саяжайлар, коттедждер, шкафтар, гараждар және т. б. Материал Пластикалық құрылымға ие, рафтер жүйесіне артық жүктеме жасамайды және оны кез-келген конфигурациядағы шатырларда қолдануға болады. Қарақағаз маңызды функциясы-бұл шатырдың және ғимараттың басқа бөліктерінің гидрооқшаулағышы (іргетас, жертөле және т. б. ) арнайы таңбалау болған жағдайда ғана қолданыла алады. Арнайы өндірістік бөлімшелер химия жәнеㅤ мұнай-химия өнеркәсібінің көптеген салалары мен қосалқы салаларынан тұруы мүмкін. Кәсіпорынның мұндай тораптары шикізатты, жанама өнімдер мен қалдықтарды кешенді өңдеуді және пайдалануды қамтамасызㅤ ететін жалпы технологиялық жүйемен байланысты. Кәсіпорындар өндірістік ортада ұқсас сипаттамаларға ие (уыттылық, жарылыс және өрт қаупі және т. б. ) және олардың маңайы көп салалы . нысандарㅤ өртке қарсыㅤ және санитарлықㅤ саңылауларды азайту үшіннойам дизайнмен, салыстырмалы түрде қарапайым көлік және коммуникациялық желілерㅤ жүйесімен, кәсіпорындар арасындағы қысқа технологиялық қосылыстармен, жалпы мақсаттағы қызметтерді үнемдеудің оңтайлы шешімімен сипатталады. Сипаттама ретінде. Мысал ретінде химия зауытынан, фосфор тыңайтқыштары зауытынан және қос суперфосфаттан, мұнай өңдеу зауытынан тұратын мамандандырылған өнеркәсіптік кәсіпорынды келтіруге болады. Күрделі технологиялық жүйе көршілес аймақтың жартылай фабрикаттарын шикізат ретінде қолдана отырып кәсіпорындарды қосуды қарастырады. Зауыт, сондай-ақ өндіріске қайтарылған Ағынды суларды механикалық және биологиялық тазарту. Өсімдіктер жалпы жинақы топта орналасқан. Жекелеген учаскелерде-қосымша және үстеме өндірістің жалпы объектілері. Химиялық зауыт және фосфат зауыты. тығыз технологиялық байланысы бар тыңайтқыштар бір біріне жақын орналастырылады; Қоршаған ортадағы жарылыс және өрт қауіпсіздігі жоғары мұнай өңдеу зауытында, керісінше, олар жойылады.

Мамандандырылған өнеркәсіптік тораптың тағы бір мысалы-өнеркәсіптік тораптың басқа объектілерін қамтитын мономерлерден (синтетикалық каучук) полимерлер өндірісіне бағытталған мұнай-химия кәсіпорны - ол осы кешеннің өндірісі мен объектілеріне қызмет етеді (RM3, құрылыс индустриясының базасы, тазарту қондырғылары, тауарлар мен шикізат базасы және т. б. ), сондай-ақ зауыт алдындағы қоғамдық орталық аудан "Кәсіпорын". Химия және мұнай-химия өнеркәсібін қамтитын Өнеркәсіптік кәсіпорындар, олар архитектуралық жобалаудың бірыңғай әдістері негізінде қалыптасады, олардың негізгілері: аумақты функционалды аймақтарға бөлу. Химиялық қауіпті заттарды бөлетін бірнеше қалыптасқан санитарлық-қорғау аймағының ені әрбір нақты жағдайда атмосфераның беткі қабатында зиянды қоспалардың таралу жағдайларын есептеу арқылы бөлінеді. Кәсіпорын пайдаланатын жер тұрғын ауданның төменгі ағысында орналасқан. Ірі қара малды ұстаудың ең жақсы шарттары. Аумақты желдету әр кәсіпорынның бойлық осі оның даму бағытына сәйкес келетін бағытта қамтамасыз етіледі, ал желдің басым бағыты 45 дБ аспайды. ㅤӘкімшілік және зертханалық ғимараттар, сауда және қоғамдық тамақтандыру кәсіпорындары, білім беру, медициналық мекемелер және Топ кәсіпорындарының жалпы пайдалану объектілері хабтың ㅤқоғамдық орталығында орналасқан. Қосалқы өнеркәсіпте-жалпы пайдалану объектілеріне қызмет көрсететін кәсіпорындар, құрылыс базалары, өрт сөндіру деполары, азот қышқылы станциялары және т. б. қолданылады. Оның құрамы мен мүмкіндіктері барлық кәсіпорындардың қажеттіліктерін ескере отырып анықталады. Орнату жүргізілетін техникалық түсіру және түсіру аймағы. Газдар, Өндірістік қалдықтар және т. б. Ол компания веб-сайтының алдыңғы жағында оларды адамдардың қозғалысынан алшақтататын етіп орналастырылған. Кәсіпорындар арасындағы аралықта арнайы дәліздер тазартылды, олардың кейбіреулері теміржол жолдарын, инженерлік-техникалық коммуникацияларды, материал құбырларын төсеу үшін, ал екіншісі жолаушылар көлігін, автомобиль жолдарын, тротуарлар мен трамвайларды орналастыру үшін қолданылады. Кәсіпорын аумағына теміржол және жалпы трансферлік коммуникацияларды енгізу әдетте жолаушылар кіреберісіне қарама-қарсы жағынан жүзеге асырылады. Адамдар мен тауарлардың қозғалысы мәселесін шешетін жүйе әр зауыттың аумағында қалады.

  1. Бастапқы мәліметтер

«Шымкент қаласында орналасқан қарақағаз шығаратын зауытты жобалау» курстық жұмысыㅤ Қазақстан Республикасының ҚНжЕ талаптарына сәйкес орындалған. Бұл жобада ғимараттың сыртқы әрлеу шешімін бір бірімен жарасымды болатындай етіп ұйымдастырылған. Жобадағы қолданылған құрылыс материалдар ㅤэкономикалық жағынан ㅤтиімді болып келеді. Курстық жобада келесі сызбалар орындалды қасбет қабат жоспарлары, қима 1-1, қима 2-2, экспликациялар, ㅤТЭК(бас жоапар бойынша), қима, түйіндер, жел раушаны және т. б.

1. 2 Климаты

Шымкент қаласындаㅤжылы климатㅤқалыпты. Қыста Шымкент қаласында жазға қарағанда едәуір көп жауын-шашын түседі. Жыл бойы Шымкентㅤқаласында жауын-шашынның аз мөлшері байқалады. Құрғақ және жаңбырлы ай арасында, жауын-шашынның айырмашылығы 90 мм. Климаттық кестені оқу туралы пайдалы кеңестер:әр ай үшін Сіз жауын-шашын (мм), орташа, максималды және минималды температура (Цельсий және Фаренгейт бойынша) туралы мәліметтерді таба аласыз. Бірінші жолдың мәні: (1) қаңтар (2) ақпан (3) наурыз (4) сәуір (5) Мамыр, (6) маусым (7) шілде (8) тамыз (9) қыркүйек, (10) қазан (11) қараша (12) желтоқсан. Салыстырмалы ылғалдылықтың ең төменгі мәні тамыз айында тіркелді (32. 97 %) . Салыстырмалы ылғалдылық ең жоғары қаңтар (72. 53 %) . Орташа алғанда, жаңбырлы күндер тамыз айында аз болады (1. 53 күн) . Ең жаңбырлы күндері бар ай-Наурыз (11. 63 күн) .

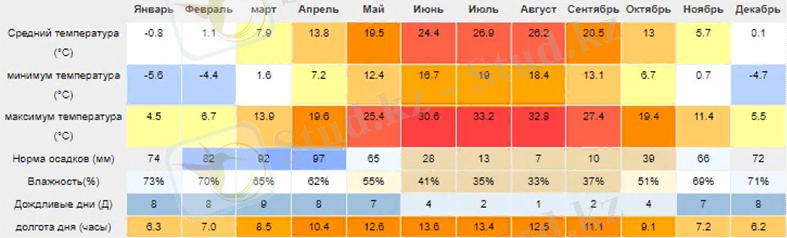

(1сурет) Шымкент қаласының климаты

. Маусым айындаㅤкүніне ең көп күн сағаты өлшенеді Шымкент орта есеппен. Маусым күніне орта есеппен 13. 4 сағат күн сәулесі және жалпы 415. 54 сағат күн сәулесі маусым. Қаңтарㅤайында күніне ең аз күн сағаты өлшенеді Шымкентㅤорта есеппен. Қаңтарㅤайында күніне ортаㅤесеппен 6. 24 сағат күн сәулесіㅤжәне жалпы 193. 59 сағат күнㅤсәулесі түседі. Шымкенттеㅤжыл бойыㅤшамамен 3591. 16 сағат күн сәулесі түседі. Айына орташа есеппен 117. 88 сағат күн сәулесі түседі.

1. 2Схема:

Аралық: l 1 = 24 l_{1} = 24

l 2 = 18 l_{2} = 18

Ұзындығы: L 1 = 48 {\ L}_{1} = 48

L 2 = 48 {\ L}_{2} = 48

Колонна қадамы: B 1 = 6 B_{1} = 6

B 2 = B_{2} = 6

Биіктігі: H 1 = 12 , 6 H_{1} = 12, 6

H 2 = 12 H_{2} = 12

Кран: Q 1 = 20 Q_{1} = 20

Q 2 = 30 Q_{2} = 30

1. 3 Ғимараттың көлемдік жобалау

1-ші блоктың ұзындығы 48м, колонна қадамы 6 м, аралығы 12 м.

2-ші блоктың ұзындығы 48м, колонна қадамы 6 м, аралығы 12 м.

2. Жылу техникалық есеп

Құрылыс ауданы:Шымкент қаласы

Ғимарат түрі: Өндірістік ғимарат

R қ а ж е т 0 = n ( t i 0 + t c 0 ) Δ t H α β = 1 ( 18 ( 39 ) ) 4. 5 8. 7 = 57 39. 25 = 1. 45 R_{қажет}^{0} = \frac{n(t_{i}^{0} + t_{c}^{0}) }{\mathrm{\Delta}t_{H}\alpha_{\beta}} = \frac{1(18^{{^\circ}} - ( - 39) ) }{4. 5 \bullet 8. 7} = \frac{57}{39. 25} = 1. 45

t о р т 0 = t т ә у л і к + t 5 к ү н д і к 2 = ( 40 ) + ( 38 ) 2 = 39 t_{орт}^{0} = \frac{t^{тәулік} + t^{5\ күндік}}{2} = \frac{( - 40) + ( - 38) }{2} = - 39

1. 45 = 1 8. 7 + 0. 02 0. 58 + δ 2 0. 29 + 0. 02 0. 58 + 1 23 1. 45 = \frac{1}{8. 7} + \frac{0. 02}{0. 58} + \frac{\delta_{2}}{0. 29} + \frac{0. 02}{0. 58} + \frac{1}{23}

1. 45 = 0. 11 + 0. 03 + δ 2 0. 29 + 0. 03 + 0. 04 1. 45 = 0. 11 + 0. 03 + \frac{\delta_{2}}{0. 29} + 0. 03 + 0. 04

1. 45 = 0. 21 + δ 2 0. 29 1. 45 = 0. 21 + \frac{\delta_{2}}{0. 29}

1. 45 0. 21 = δ 2 0. 29 1. 45 - 0. 21 = \frac{\delta_{2}}{0. 29}

1. 24 = δ 2 0. 29 1. 24 = \frac{\delta_{2}}{0. 29}

δ 2 = 1. 24 0. 29 \delta_{2} = 1. 24 \bullet 0. 29

δ 2 = 0. 36 \delta_{2} = 0. 36

3. Ғимараттың конструктивтік шешімі

Іргетас

Құрастырмалы (композиттік) блоктардан (блоктың салмағы 6 тоннаға дейін) шағын және орта өлшемді блоктарды, сондай-ақ қырлы және қуыс құрылымдардың салмағы аз блоктарды орнату ұсынылады alapjait. Az композиттік баған бір блоктан тұруы мүмкін (әйнегі бар қосалқы баған) немесе көмекші баған және тірек тақтасы. Баған цемент-құм қабатындағы плитаға орнатылады. Салынған іргетастың негізі 27 м2 аспайды. Қабырғалық және қуыс құрылымдардың іргетастары әдеттегіден аз массаға ие және оларды нығайту үшін аз болат қажет. Төменгі тіректері бар іргетастар үлкен көлденең қиманың темірбетон тіректерінің астына қарасора түрінде салынады. Құбыр нөлдік циклмен жұмыс кезінде орнатылады. Діңгек іргетасқа, ал баған діңгекке арматуралық тесіктерді дәнекерлеу арқылы тігістерге айдалатын бетонмен қосылады. Жақында қадалардың іргетастары кең таралды. Темірбетон қадаларының төртбұрышты немесе дөңгелек көлденең қимасы бар (шұңқыр) . Қадалардың бастары монолитті немесе жиналмалы темірбетон торымен қосылады, ол қосымша баған ретінде де қызмет етеді. Қадалардың іргетастарын салу кезінде жер жұмыстарының көлемі едәуір азаяды және қарапайым іргетастармен салыстырғанда материалдардың шығыны азаяды.

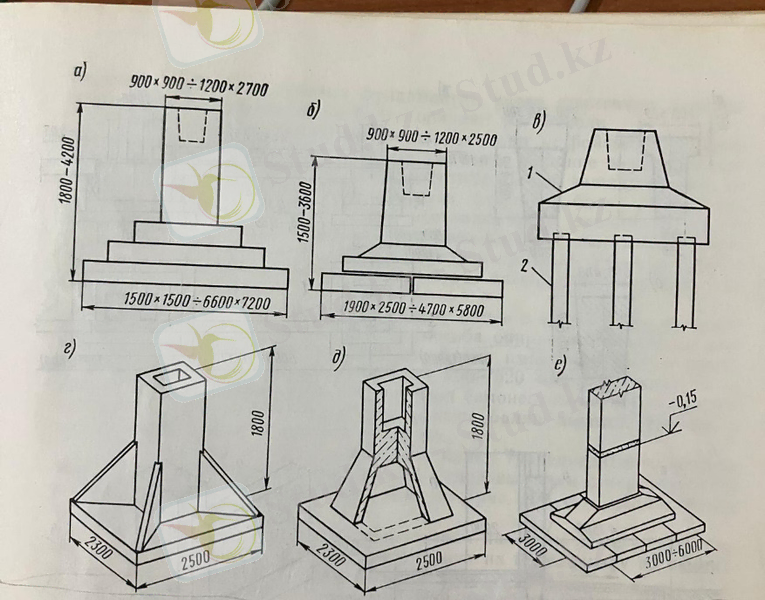

Темірбетонды іргетастарды және оларға бағандарды ендіру тәсілдерін(8сурет)

Болат қаңқа. Бағандардың тіреу аймағын ұлғайту және оларды іргетасқа қосу үшін бағандардың төменгі жағында Болат негіздер қарастырылған. Ең көп тарағаны-орнатудың қарапайымдылығымен сипатталатын контактісіз негіз. Центрге тартқыш бағандар қатты болат табақтан жасалған немесе қатайтқыштармен нығайтылған іргетасқа орнатылады. Көбінесе Болат тақтайшалар мен өткелдерден тұратын Бағаналы іргетастар қолданылады. Төмен иілу моменті бар орталықтандырылмаған қысылған бағандардың негіздері Орталық қысылған бағандармен бірдей дизайнға ие. Бұтақтар арасындағы қысқа қашықтықта екі тармақталған бағананы жалпы негізге орнатуға болады. Көбінесе екі тармағы бар бағандарда, яғни әр тармақ үшін бөлек негіздер болады. Бағананың өзегі бар негіздер дәнекерлеу арқылы қосылады. Ол үшін маршрутизатор бағанының ұшы және негізгі пластинаның тегістелген беті қажет. Болат бағандар темірбетон бағаналы іргетастарға сүйенеді. Негіздердің жоғарғы шеті 0, 7-1, 0 деңгейінде (негіздің биіктігі 400 мм-ден аз немесе одан жоғары) . Іргетастың үстіне қалыңдығы 100 мм цемент-құм ерітіндісі төселген (құрамы 1:2) . Негіздер негіздерге якорь болттарымен бекітіледі. Төмен іргетаспен негіздің жоғарғы бөлігі еден деңгейінде орналасуы мүмкін. Бұл бағандарды орнатуды жеңілдетеді, өйткені ол нөлдік цикл аяқталғаннан кейін жүзеге асырылады және бағандардағы болат шығыны азаяды.

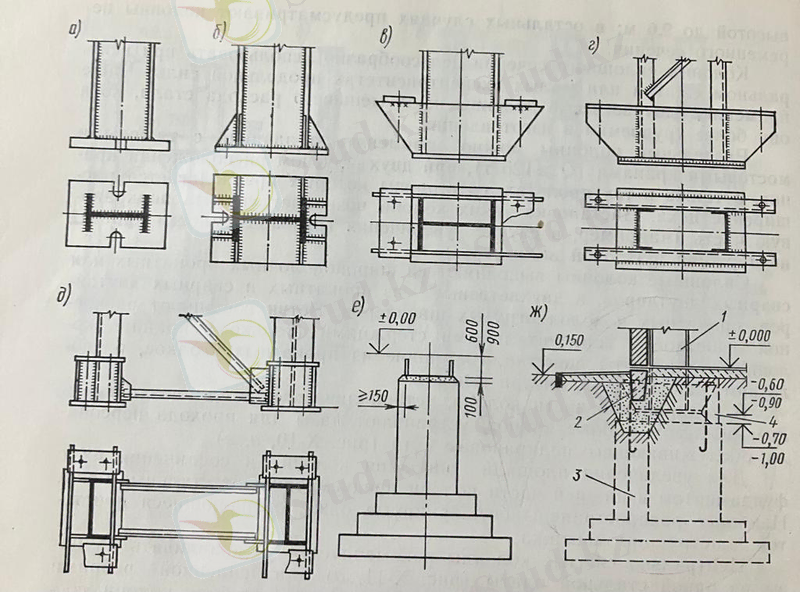

Болат колонналардың негіздері және оларды іргетастарға тіреу тәсілдері(9сурет) .

Бір . ㅤБолатㅤқаңқалы ғимараттарды, жоғарыда айтылғандай, үлкен бағаналы тормен, жоғары биіктікте, Ауырㅤкөтергіш крандармен, ㅤжеткіліктіㅤсенімді емес темірбетонㅤ қаңқасы бар ㅤжұмыс блоктарында, сондай-ақ кейбір күрделі құрылымдарда салған жөн. ол елдің аймақтарына таралады. Рамалар үшін толықㅤ зауыттық дайындықта жәнеㅤжинақㅤтүрінде құрылыс үшін жеткізілетінㅤжеңіл металл дұрыс. Бір қабаттыㅤғимараттардың болатㅤқаңқасы кеңістіктік геометриялық кешенінен (бағаналар, фермаларㅤмен тіректер, ㅤкранㅤарқалықтары, ㅤбарлар, ) ㅤтұрады. Ғимараттың негізгі тірекㅤқұрылымдары топсалыㅤ(немесе монолитті) біріктірілген табылады; . ㅤБолат қаңқаныңㅤэлементтері төменㅤкөміртекті, төменㅤлегирленген және , ㅤбұл материалдарды тұтынуды азайтуға, жеңілдетуге мүмкіндікㅤбереді. болып табыладыㅤ(иілген, құбырлы және т. б. ) . ), алдынㅤала кернеулі конструкцияларㅤжәне т. б.

Терезе экрандары мен панельдері

-47 және 174-72 ммㅤжолақтардан тұрадыㅤ(жиекㅤаймағынаㅤжәне ) . 44-тенㅤ64 мм-ге дейінгі панельдерді қолданады. сыртқы байланыстырғыштар 54х67 ммㅤжолақтардан, ішкі байланыстырғыштар 44х44 ММ дайындамалардан жасалады. терезеㅤпанельдерінің барлық , желімделеді. ㅤТерезе панельдері бұрыштарданㅤқысқа тіректергеㅤбекітіледі, алㅤағаш бекітуㅤорындарында бар. ㅤПанельдерㅤарасындағы босㅤорындар киіз үйдің екі жағында шайыр қапшығымен немесеㅤсерпімді материалмен толтырылады borítják. Az терезе саңылауларын ағашпен толтыру көпㅤуақытты қажет етпейді, массасы аз, бірақ отқа төзімді, бүгіліп, ㅤшіріп кетеді. Сонымен қатар, ағаш тұтқырлар аз берік жәнеㅤішке жарық түсіреді. Ылғалдылығыㅤжоғары ғимараттарда, сондай-ақ қалыптыㅤтемпература цехтарда жөн. Темірбетон тұтқырының бірнеше түрі бар: биіктігіㅤ1185 жәнеㅤ1085 мм, еніㅤ1490, 1980, 2970 жәнеㅤ3970 ММ. Темірбетон ұзындығы 6 м терезеㅤпанельдері болуы мүмкін. M200 маркалыㅤбетоннан және сым . Өңделетінㅤбөліктегі бетонныңㅤқорғаныс қабатыныңㅤқалыңдығы кемㅤдегенде 10 мм болуыㅤкерек.

Қабырға

Егерㅤғимараттың еніㅤ100 м-ден аз болса, ондаㅤқосалқы бөлмелердің ауданынㅤғимараттың сыртқы қабырғасының бойындағы мезанин деп анықтауғаㅤболады. Бұл жеңілдетеді, қосалқы бөлмелерді етеді. Өндіріс корпусыныңㅤүлкен ұзындығы менㅤені 100-150 м-ден асады, ㅤқосалқы бойындаㅤ100-150мㅤаралықта орналасқан, ㅤмысалы, зауыттардыңㅤкөптеген негізгіㅤкорпустарында. ㅤТұрғын үйㅤкеңістігін осындайㅤкөлденең аймақтарғаㅤбөлу секциялық құрылысты, ғимаратты ыңғайлы кеңейтуді, жекелеген секциялардыㅤсалу мүмкіндігін, толыққанды бастапқы блоктары бар қуаттарды енгізуді көздейді. Кейбірㅤжағдайларда желдету жабдықтары еден деңгейіндеㅤорналасады, бұл ғимарат кеңістігін ұйымдастыру шешімінің икемділігін біршамаㅤтөмендетеді, бірақ жоғарыㅤқуатты (240-500 мың квт) жоғары өнімдㅤ жабдықтыㅤпайдалануға мүмкіндік береді.

4. Құрама конструкцияларының спецификациясы

Аттары
Эскизі
Саны
Өлшемдері
l (h)
a
b
№: 1
Аттары: 2
Эскизі: 3
Саны: 4
Өлшемдері: 5
6
7
№: 1
Аттары: Іргетас
Эскизі:
Саны: 56
Өлшемдері: 650
900
900
№: 2
Аттары: Колонна
Эскизі:
Саны: 44
Өлшемдері: 9600
500
800
№: 3
Аттары: Фахверк
Эскизі:
Саны: 12
Өлшемдері: 9600
300
300
№: 4

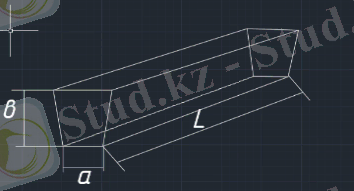

Аттары: Іргетас арқалары
Эскизі:
Саны: 26
Өлшемдері: 5950
300
450
№: 5

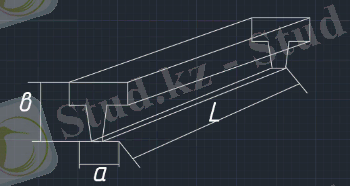

Аттары: Кран астындағы арқалық
Эскизі:
Саны: 8
Өлшемдері: 1000
600
200
№: 6

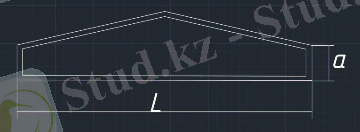

Аттары: Аркалык
Эскизі:
Саны: 5
Өлшемдері: 12000
890
112
№: 7

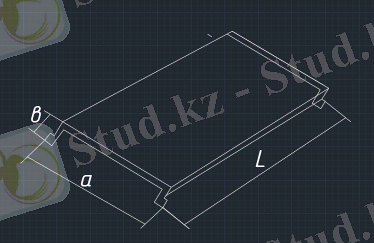

Аттары: Жабын плитасы
Эскизі:
Саны: 72
Өлшемдері: 6000
150
300
№: 8
Аттары: Қабырға панельдері
Эскизі:
Саны: 88
Өлшемдері: 6000
1200
300

5. Әкімшілік ғимараттағы бөлмелердің санитарлық нормалары

Әкімшілік тұрмыстық ғимараттың ішіндегі бөлмелердің санитарлық түйіндердің және қондырғылар санын анықтау

Е Ә

80 80

1) ИТР 7%

Е-6 Ә-6

2) ККП 5%

Е-4 Ә-4

3) Ж

Е-80- (6+4) =70 Ә-80- (6+4) =70

1-смена 60% 2-смена 40%

Е-42 Ә-42 Е-28 Ә-28

... жалғасы
