«AutoCAD-та 3D модельдеу негіздері»

пәні бойынша курстық жұмысты орындаудың жалпы ережесі

Астана 2023 ж.

Курстык жұмыс білім беру бағдарламасының В074 - «Қала құрылысы, құрылыс жұмыстары және азаматтық құрылыс» мамандығына сәйкес білім алушылардың өз білімдерін бекіту үшін қарастырылған. Пәнде қарастырылған негізігі тақырыбын қамтиды. 6В07302-Геодезия и картография. Білім беру бағдарламасының білім алушыларына арналған

Құрастырған аға оқытушы Маусымбеков Е. Ж .

«Геодезия және картография» кафедрасының отырысында

(кафедраның атауы)

қаралды және мақұлданды

« » 2023 ж. № Хаттама

Кафедра меңгерушісіТұяқбай А. С.

(қолы)

ЖРБСжД факультетіндегі академиялық сапа бойынша Кеңесінің отырысында қарастырылып ұсынылды.

«» 2023 ж. № Хаттама

АС бойынша факультет Кеңесінің төрағасыЖагипарова Т. Т.

(А. Т. Ж., қолы)

1. Кіріспе

Менің курстық жұмысымның тақырыбы: «AutoCAD-та 3D модельдеу негіздері». Қазіргі кезде компьютерлік техниканы бүкіл салада қолданады. AutoCAD бағдарламасы - бұл компьютердің көмегімен жобалау және сызу жүйесі.

AutoCAD инженердің идеяларын - тұжырымдамадан бастап егжей-тегжейлі сызбаларға дейін тиімдірек және дәл жүзеге асыру мүмкіндігін береді. AutoCAD сізге қатты модельдер мен 3D беттерді жасау, жарық әсерлерін зерттеу, анимацияны пайдаланып дизайн баламаларын зерттеу немесе сызбалардың бүкіл жинағын дайындау сияқты әрекеттерді жылдам және дәл орындауға көмектесетін барлық құралдарды ұсынады. AutoCAD сызба қателерін оңай түзетуге және бүкіл сызбаны қайта жасамай-ақ негізгі түзетулер енгізуге мүмкіндік береді. AutoCAD көмегімен жасалған сызба, егер ол мұқият қолмен жасалған болса, іс жүзінде бірдей болады. AutoCAD жүйесінің көмегімен орындалатын сызу жұмыстарының түрлеріне іс жүзінде ешқандай шектеулер жоқ. Егер сызбаны қолмен жасауға болатын болса, онда оны компьютерде жасауға болады. Міне, жүйенің кейбір мүмкіңдіктері:

- геодезиялық жұмыстарда,

- барлық түрдегі сәулет сызбалары;

- интерьер дизайны және кеңістікті жоспарлау;

- технологиялық схемалар ;

- кез келген түрдегі қисықтар;

- электронды, химиялық, құрылыс және машина жасау қолданбаларына арналған сызбалар;

- математикалық және басқа да ғылыми функциялардың графиктері мен басқа бейнелері;

- көркем сурет салу.

AutoCad

AutoCAD жүйесі сызу жұмыстарын автоматтандыруға арналған. Ол кез келген сызбаларды жасауға, оларды реттеуге, бұрын жасалғандардан құрастыруға және т. б. мүмкіндік береді. Жүйенің атауы автоматтандырылған компьютерлік дизайнның қысқаша атауы.

«Дизайн» термині жүйенің компьютерлік жобалау ортасы екенін және басқа жобалау бағдарламалары үшін құрал бола алатынын білдіреді.

Жүйенің әзірлеушісі және оның заңды иесі AUTODESK Ltd. Бағдарламаның бірінші нұсқасы 1982 жылы пайда болды.

Сызықтар, доғалар, шеңберлер және басқа графикалық объектілер кез келген сурет файлын құрайтын элементтер болып табылады. AutoCAD-та олар примитивтер деп аталады. Экранның ең төменгі жағында күй жолағы орналасқан. Координаталар оның сол жақ бұрышында көрсетіледі. Координаталар мәндері енгізу әдісіне қарамастан әрқашан кейбір координаталар жүйесімен байланысты. Әдетте - WCS (әлемдік координаттар жүйесі) . Ол келесідей бағытталған: OX осі - солдан оңға, OY осі - төменнен жоғарыға, OZ осі - экранға перпендикуляр.

Пайдалану оңай болу үшін WCS-ке қатысты кез келген бұрышқа жылжытуға және/немесе бұруға болатын UCS (Пайдаланушы координат жүйесі) анықталуы мүмкін. Осындай бірнеше координат жүйесі бір уақытта болуы мүмкін және бірінен екіншісіне ауысу кез келген уақытта мүмкін.

AutoCAD екі сызықтық бірлікте жұмыс істей алады: миллиметр және дюйм және әртүрлі бұрыштық бірлік. Ондық бірліктерде (Decimal) дәлдікпен (Precision) бүтін миллиметрге дейін сызу әдеттегідей. Сызбаның бұрыштық бірліктерінің түрі градус/минут/секунд (Deg/Min/Sec) болып қабылданады. Нөлдік бұрыш шығыс бағытына сәйкес келеді. Бұрыштарды санау бағыты сағат тіліне қарсы. Параметр Format Units мәзір пункті арқылы орындалады.

Сызба - DWG файлында сақталады. Дайын сызба ортақ пайдалануға арналған DWG файлы болып табылады.

Cурет 1. - DWG файл

Сызба - қағазға белгілі бір масштабта салынған сурет. Геометриялық объектілер сызбада табиғи өлшемде (масштаб 1:1) қабылданған сызба бірліктерде бейнеленген.

Күрделі сызбаларды жасау кезінде жеке объектілерге немесе объектілер тобына әрі қарай жұмыста ыңғайлырақ жұмыс істеу үшін атаулар (слой) беру қажет болады. Бұл әсіресе күрделі сызбаларды әзірлеу кезінде маңызды. Бұл мақсатқа примитивтердің қасиеті - қабат қызмет етеді. Қабаттың өшіру мүмкіндігі бар, ол кезде бірқатар нысандарды жоймай-ақ көрінбейтін етіп жасауға болады.

Экранда бес функционалды аймақ бар:

1) сызба тікелей жасалатын жұмыс графикалық аймағы;

2) жүйелік мәзір

3) құралдар тақтасы;

4) пәрмен жолы;

5) күй жолағы.

4. Интерфейс және бағдарламалар

4. 1 Ерекшеліктер мен артықшылықтар

AutoCAD-тың алғашқы нұсқалары күрделірек нысандар құрастырылған шеңберлер, сызықтар, доғалар және т. б. сияқты қарапайым нысандармен жұмыс істеді. Дегенмен, қазіргі кезеңде бағдарлама еркін пішіндермен жұмыс істеуді, денелер мен беттердің 3D модельдерін құруды және өңдеуді, 3D навигациясын және жұмыс құжаттамасын шығарудың тиімді құралдарын қоса алғанда, жан-жақты үш өлшемді модельдеуді қамтамасыз ететін құралдардың толық жиынтығын қамтиды. 2010 нұсқасынан бастап AutoCAD параметрлік сызбаны қолдауды, яғни объектіге геометриялық немесе өлшемдік шектеулерді қою мүмкіндігін енгізді.

Қазіргі нұсқаның кейбір функционалдығы төменде сипатталған:

- Еркін пішін құралдары күрделі 3D нысандарын жасауға және талдауға мүмкіндік береді. Олар жай ғана беттерді және шыңдарды сүйреу арқылы қалыптасады және өзгертіледі.

- Үш өлшемді басып шығару. Арнайы 3D басып шығару қызметтері немесе жеке 3D принтері арқылы дизайнның физикалық макеттерін жасауға болады.

- Динамикалық блоктарды пайдалану өзгермелі параметрлері бар қайталанатын элементтерді қайта сызусыз немесе элементтер кітапханасымен жұмыс істемей жасауға мүмкіндік береді.

- Көрініс терезелеріндегі немесе үлгі кеңістігіндегі аннотациялы нысандарды масштабтауға арналған функция.

- Жазу операциялары тіпті бағдарламалау тәжірибесіз командалар тізбегін жасауға мүмкіндік береді. Жазылған әрекеттер, пәрмендер және енгізу мәндері журналға жазылады және әрекеттер бөлек терезеде көрсетіледі. Жазуды тоқтатқаннан кейін пәрмендер мен мәндерді кейінірек ойнату үшін әрекет макро файлында сақтауға болады. Бірлескен жұмыс кезінде макростарды барлығына ортақ пайдалануға болады.

- Motion Animator құралы ағымдағы сызбада сақталған және анимациялық реттілік санаттарына ұйымдастырылған аталған көріністерге қол жеткізуді қамтамасыз етеді. Оны жоба презентациясы (анимациялық бейнелер) жасау кезінде де, навигация үшін де пайдалануға болады.

AutoCAD-ты өз жұмысыңызда пайдалану келесі артықшылықтарды алуды білдіреді:

1. Жобаны әзірлеуге кететін уақытты айтарлықтай қысқарту;

2. Сызбаның дәлдігін арттыру арқылы шығарылатын өнімнің сапасын арттыру;

3. Ұқсас жобаларды әзірлеу үшін негіз ретінде бір сызбаны қайталап пайдалану

4. Қарапайымдардың функционалдығын біріктіретін сурет салу құралдарының белгілі бір жиынтығының болуы

5. Еңбек әрекетінің басқа түрлерімен кешенді жұмыс істеу мүмкіндігі;

6. Еңбек өнімділігін арттыру.

4. 2 Интерфейс

AutoCAD жұмыс кеңістігі - бұл құралдар тақтасының және оның қойындыларының, қалқымалы классикалық құралдар тақталарының, жылдам қол жеткізу тақтасының, командалық жолдың, күй жолының, USC белгішесінің және т. б. ұйымдастыру және сыртқы түрі. басқаша айтқанда, жұмыс терезесінде сызбаны ашқаннан кейін біз көретін барлық нәрсе AutoCAD интерфейсі болып табылады.

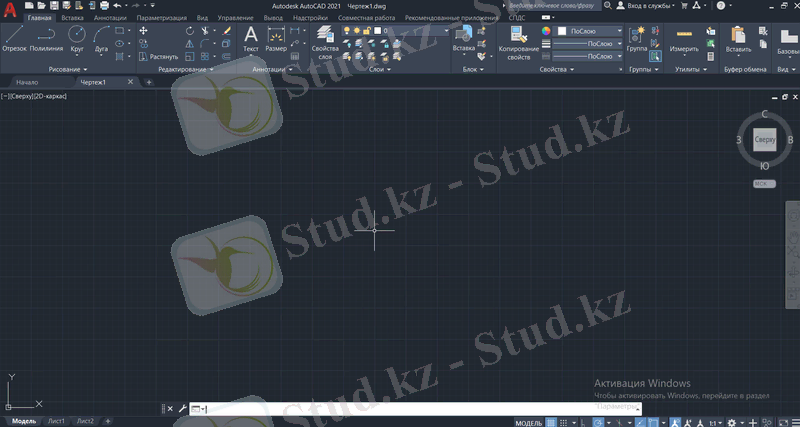

Сурет 2. - AutoCAD жұмыс кеңістігі

AutoCAD жүйесінде алдын ала орнатылған бірнеше жұмыс кеңістігі бар:

- 2D сызба және аннотациялар;

- 3D негіздері;

- 3D модельдеу;

- классикалық AutoCAD интерфейсі;

- AutoCAD жұмыс кеңістігі «2D сызба және аннотациялар» екі өлшемді сызбалармен жұмыс істеуге арналған;

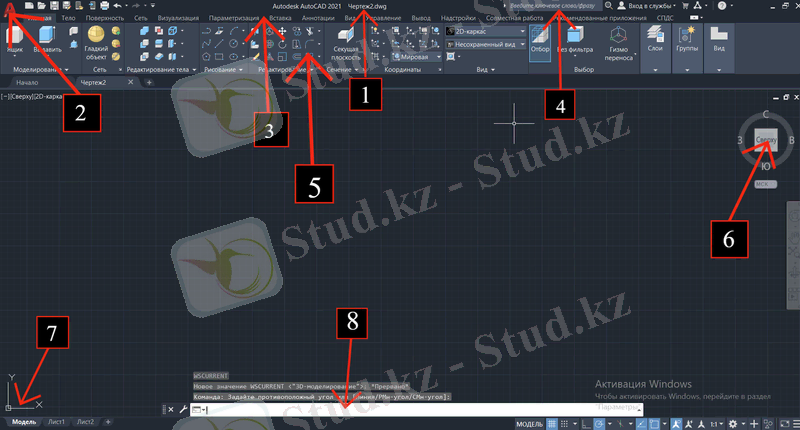

Сурет 3. - Жұмыс кеңістігінің элементтері

1. Бағдарлама тақырыбы; 2. AutoCAD жүйесінің батырмасы; 3. Меню; 4. AutoCAD анықтамалық жүйесіндегі іздеу; 5. Құрал таспасы; 6. Көру; 7. UCS пиктограммасы; 8. Пәрмен жолы

Қабатпен (слои) жұмыс

AutoCAD жүйесіндегі барлық конструкциялар ағымдағы қабатта жасалады. Әдепкі бойынша бұл қабат «0» (нөл) .

AutoCAD жүйесінде басқа қабатты ағымдағы ету үшін оны басты қойындысындағы «Қабаттар» ашылмалы тізімінен таңдаңыз. Осыдан кейін сіз AutoCAD бағдарламасында жұмыс істей бастай аласыз. Барлық нысандар сіз таңдаған қабатқа тиесілі болады.

Ағымдағы қабатты өзгерту кезінде сызбада таңдалған нысандар болмауы керек. Егер бар болса, таңдаудан бас тарту үшін алдымен «Esc» батырмасын басу керек.

Кейде AutoCAD-та жұмыс істегенде белгілі бір объект немесе құрылым орналасқан қабатқа өту керек. Егер олар көп болса, қажет нәрсені табу үшін барлық қабаттардан өту - бұл уақытты босқа өткізу.

«Объектілік деңгейді ағымдағы ету» түймесін басыңыз. Содан кейін қабатына барғыңыз келетін нысанды таңдаңыз.

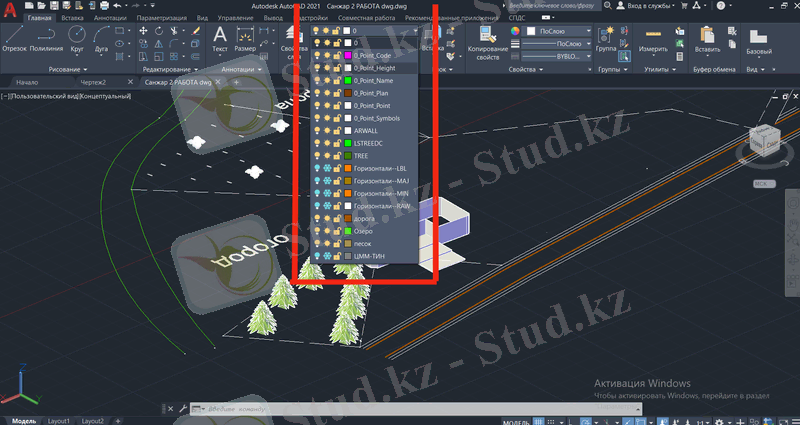

Сурет 4. - Қабаттар

Практикалық жұмыс

7. 1 Жұмыстың мақсаты

Автокад бағдарламалық құралында тахеометрден деректерді өңдеуді жүргізу.

Топографиялық жоспарларды жасау-алынған нәтижелердің дәлдігін бағалай отырып, деректерді түпкілікті өңдеу. Сонымен, Тахеометриялық түсіру орындалды және тахеометрден алынған деректер мәтіндік файл түрінде компьютерге беріледі. Кейін файл ГЕОтерминал бағдарламасы арқылы импортталды. AutoCAD-Autodesk компаниясы әзірлеген екі және үш өлшемді автоматтандырылған жобалау және сызу. Сызу және өңдеу жұмысы өндірісте күнделікті қолданатын Автокад бағдарламасына қосымша ретінде орналастырылған кіші арнайы геодезиялық МенюГЕО главная, МенюГЕО дополнительная бағдарламалармен өңделу керек.

Жүмысты орындау келесі рет бойынша іске асырылу керек:

- жаңа жоба жасау атын беру жеке папкада файыл құру;

-тахеометриялық түсіру нүктелерінің координаттарын Гео Терминал арқылы Автокад бағдараламасына жүктеу;

- жергілікті жердің жазықтық топографиялық сызбасын түсіру;

-Автокад бағдарламасына енгізілген МенюГЕО қосымша бағдарлама арқылы рельефті автоматты түрде құру;

- 3Д көрініске айналдыру.

4. 2 Координаталар

№: №

Атауы: Атауы

Х: Х

У: У

Н: Н

№:

Атауы: 5008

Х: 30. 45

У: 700. 85

Н: 232. 23

№:

Атауы: 4001

Х: -65. 16

У: 455. 81

Н: 228. 05

№:

Атауы: 4002

Х: 162. 79

У: 528. 50

Н: 227. 75

№:

Атауы: 4003

Х: 380. 09

У: 688. 46

Н: 228. 63

№:

Атауы: 5019

Х: 238. 25

У: 819. 21

Н: 235. 51

№:

Атауы: 1

Х: 96. 60

У: 611. 47

Н: 229. 91

№:

Атауы: 2

Х: 84. 63

У: 730. 58

Н: 232. 43

№:

Атауы: 4

Х: -18. 19

У: 634. 71

Н: 232. 28

№:

Атауы: 5

Х: -43. 49

У: 603. 83

Н: 232. 10

№:

Атауы: 6

Х: -99. 93

У: 514. 25

Н: 230. 07

№:

Атауы: 7

Х: -74. 56

У: 448. 68

Н: 227. 25

№:

Атауы: 9

Х: 53. 77

У: 543. 56

Н: 230. 11

№:

Атауы: 10

Х: 93. 08

У: 459. 19

Н: 227. 52

№:

Атауы: 13

Х: 220. 99

У: 550. 16

Н: 227. 72

№:

Атауы: 14

Х: 330. 34

У: 598. 50

Н: 227. 87

№:

Атауы: 15

Х: 382. 21

У: 644. 41

Н: 228. 00

№:

Атауы: 17

Х: 405. 69

У: 688. 32

Н: 228. 03

№:

Атауы: 18

Х: 322. 19

У: 799. 60

Н: 232. 36

№:

Атауы: 19

Х: 288. 41

У: 844. 55

Н: 233. 28

№:

Атауы: 20

Х: 212. 27

У: 859. 57

Н: 232. 67

№:

Атауы: 21

Х: 195. 37

У: 725. 34

Н: 232. 33

№:

Атауы: 21

Х: 266. 11

У: 765. 73

Н: 232. 54

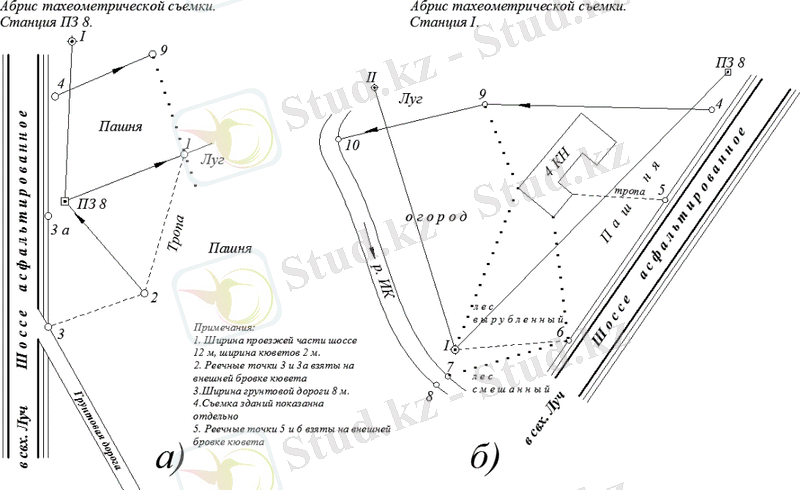

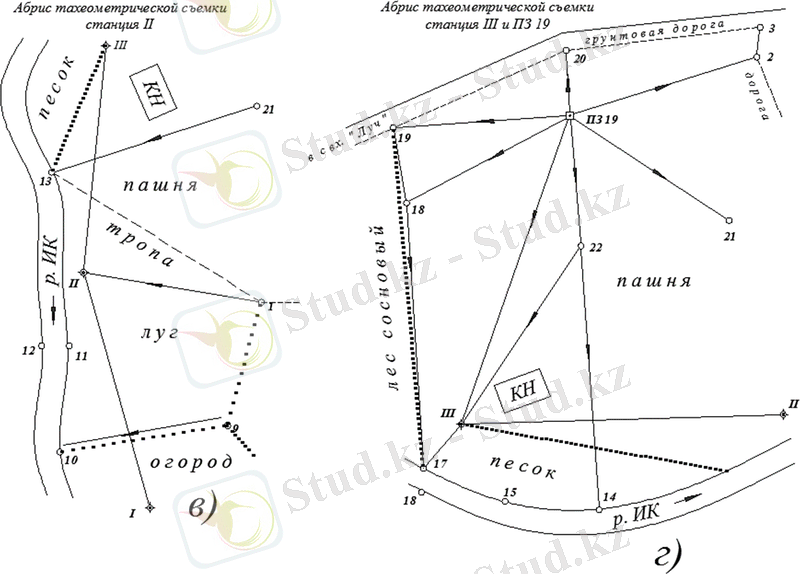

4. 3 Түсірілген жердің абристары

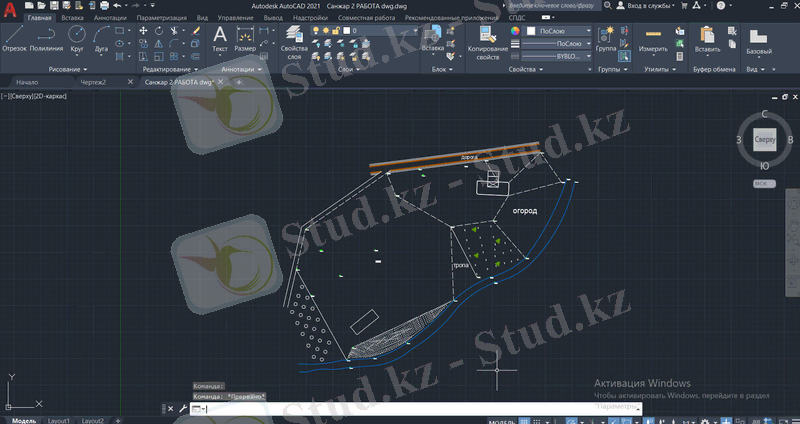

4. 4 Өңдеу нәтижесінің 3Д құру алдындағы көрінісі

Сурет 5. - Өңдеу нәтижесінің 3Д құру алдындағы көрінісі

ҚАЗАҚСТАН РЕСПУБЛИКАСЫ АУЫЛ ШАРУАШЫЛЫҒЫ МИНИСТРЛІГІ

«С. СЕЙФУЛЛИН АТЫНДАҒЫ ҚАЗАҚ АГРОТЕХНИКАЛЫҚ ЗЕРТТЕУ УНИВЕРСИТЕТІ» КеАҚ

Курстық жұмыстың тақырыбы:

Комиссия мүшелері:

Орындаған:

Тексерген:

Астана 2023

Мазмұны

Кіріспе

1. 5

2. 1. 8

2. 2. 8

3. 17

3. 1. 20

Қорытынды 30

Қолданылған әдебиеттер 35

Қосымша 38

Аға оқытушы Маусымбеков Е. Ж.

2. Топоплан

Топографиялық түсіріс - жер бедері объектілерінің көлемін және салыстырмалы орналасуын анықтауға арналған геодезиялық жұмыстардың бір түрі. Топографиялық түсіруді жүргізу кезінде тұрақты құрылыстар, қоршаулар, электр беру желілерінің тіректері, жарықтандыру бағаналары, жерасты желілері, өсімдіктер, жол төсемінің материалы және топографиялық түсірілімге немесе нормативтік құжаттамаға техникалық тапсырмада айқындалатын басқа да объектілер өлшеуге жатады. Топографиялық түсіріс топографиялық жоспарды қағаз немесе электронды түрде алу үшін жүргізіледі.
