КІРІСПЕ

Тұтас құймалы және құрама темірбетон конструкцияларын жобалау пәнінің курстық жоба 6В07340 - Құрылысматериалдарын, бұйымдарын және құрастырылымдарын өндіру білім беру бағдарламасының мемелекеттік стандарт талаптарына, пәннің оқу бағдарламасына және жұмыстық бағдарламасына сәйкес орындалады.
Курстық жобада толық емес қанқалы темір бетон ғимараттың тұтас құймалы арқалық жабынды жобалау қарстырылады. Ғимараттың көтергіштік конструкциялар шеткі қатар бойынша кірпішпен жасалынған сыртқы қабырғалар, ал ортадағы қатарда - темірбетон ұстындар.
Бастапқы берілген мәліметтерде ғимараттың қабат биіктігі және көлденең қабырғаның арақашықтығы бойынша шектеулер бар. Сыртқы қабырғаның қалындығы барлық нұсқаларға бірдей 51см. Бастапқы мәліметтерді түрлендіру мақсатында, ғимараттың негізгі параметрлері (ұзындығы, ені, ұстындардың ұя аралығы және қабат аралық биіктігі) типтік өлшемдерінен ауытқиды. Осы арқылы әр жоба жекеше түрде орындалады.
Курстық жобада құймалы (тұтас) темірбетон қырлы жабындар конструкциясын жобалау қажет. Осы үшін құймалы (тұтас) қырлы жабынның конструкциялық үлгісін үйлестіреді және құймалы (тұтас) аралы жабынды "арқалықты плиталы" түрде жобалау қажет. Құймалы (тұтас) плитаны екі арматуралау нұсқасы қарастырылады - үздіксіз және бөлек (жеке) арматуралау схемасы.
Тұтас қосалқы арқалықты көпаралықты қиылмаған арқалықтар түрде қарастырылады. Қиылмаған қосалқы арқалақтың есебі күштердің қайта таралуын ескеретін шектік тепе-теңдік әдісі бойынша орындалады.
Курстық жобаның мақсаты - студенттерде темірбетон конструкцияларын оңтайлы жобалау тәсілдерін меңгеру, техникалық және мөлшерлік әдебиеттерді пайалануды жобалау тәсілдерін меңгеру, техникалық және мөлшерлік әдебиеттерді пайдалануды меңгеру болып табылады.
Курстық жобаның өзектілігі. Қазіргі нарықтық экономикалық кезеңде күрделі құрылыс саласында тұтас (құйма) темірбетон конструкцияларын қолдану кең өріс алуда оған себеп құрылыс материалдарының көп жағдайда жергілікті әрі арзан болуында, арнаулы жіктер мен байланыстарды қолданудың қажет еместігі және т.с.с. жағдайларды атап айтуға болады.
Практикалық құндылығы. Курстық жобада жабын плитасы мен арқалықтарды есептеуде оңтайлы әдістің бірі шектік тепе-теңдік әдісін қолдану қарастырылған. Бұл әдіс аралық және тіреу иілу моменттерінің пластикалық деформацияларының басқа қималарыға таралуын ескеру нәтижесінде материалдарды үнемдеуге жағдай жасайды. Осы әдісті қолдануы темірбетон конструкцияларын есептеуде тиімді жағдай жасайды, практикалық маңызы зор.
1 ҚҰЙМАЛЫ (ТҰТАС) ТЕМІРБЕТОН ҚЫРЛЫ АРҚАЛЫҚ ЖАБЫНДАР

Бас арқалықтарды бойлық, қосалқы арқалықтарды көлденең бағытта орналастырамыз.
Қосалқы арқалықтардың ара қашықтығын lұзlқ2 шарты бойынша тағайындаймыз, бұл шарт бойынша жабындар арқалық тәрізді есептелінеді. Бұл үшін ұстын өстерінің арасындағы қосалқы арқалықтардың санын екіден кем емес етіп қабылдау керек. Сондықтан, қосалқы арқалықтардың ара қашықтығын 1.50м етіп қабылдаймыз. Оған қоса, қосалқы арқалықтарды олардың біреуінің өсі ұстын өсімен сәйкес келетіндей етіп рналастырамыз.
Қосалқы арқалықтың қимасының биіктігін hқ.а. = (112...115)lқ.а. ,ал енін bқ.а. = (0,4...0,6)hқ.а. қатынастары бойынша қабылдаймыз. Бас арқалықтың қимасының биіктігін hб.а. = (18...112)lб.а, ал енін bб.а. = (0,4...0,6)hб.а. қатынастары бойынша қабылдаймыз. Мұнда lқ.а., lб.а - қосалқы және бас арқалықтардың аралығы.
Жоғарыдағы айтылғандарға байланысты, арқалықтардың көлденең қимасының өлшемдерін қабылдаймыз:
hқ.а. = (112...115)670 = (55...45)см осыдан hқ.а.= 50см
bқ.а. = (0,4...0,6)50 = (20...30)см осыдан bқ.а. = 25см
hб.а. = (18...112)660 = (80...55)см осыдан hб.а. = 75см
bб.а. = (0,4...0,6)75 = (30...45)см осыдан bб.а. = 35см

2 ТҰТАС ҚҰЙМАЛЫ ЖАБЫНДЫ ЕСЕПТЕУ

lұзlқ2 шарттың орындалуын тексереміз, мұнда lқ.а., lб.а - сәйкесінше қосалқы және бас арқалықтардың ара қашықтығы.

Шарт орындалады, демек плитаны арқалық тәрізді есептейміз.

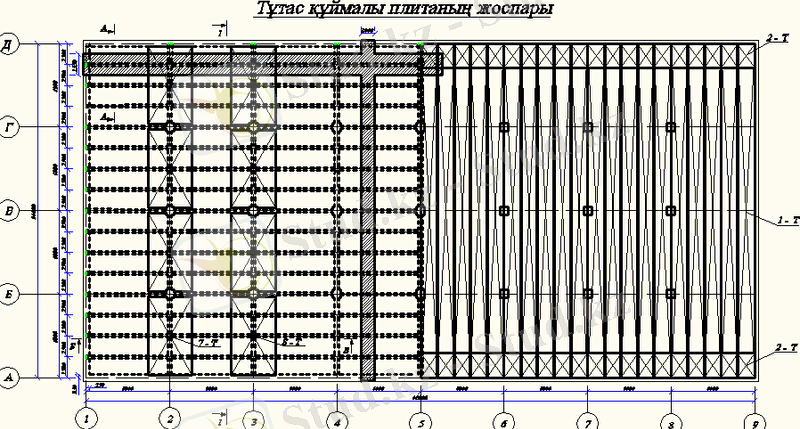

1 -сурет. Қабатаралық жабынның жоспарының көрінісі

2-сурет. Қима I-I

Қабатаралық жабын ені 100 см болатын, тік қималы көпаралықты қиылмаған (неразрезная) арқалық ретінде есептелінеді, оған тіреу ретінде қосалқы арқалықтар жұмыс істейді. Сондықтан, күштерді жинақтауды, есептік моменттерді анықтауды және арматура қимасының ауданын жабынның 1,0м ені үшін орындаймыз. Жабын үшін жүктік аудан 1- суретте көрсетілген.
Жабынның меншікті салмағы мен еден конструкциясынан түсетін күшсалмақты анықтау үшін, еден конструкциясын тағайындаймыз. 3 - сурет.

(цем.еден )
(шлакты бетон )
(тб плитасы )

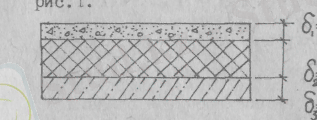

3 - сурет

Еден конструкциясының мен тб жабынның салмағы тұрақты күшсалмақтарға жатады. Сонда 1м ұзындыққа түсетін мөлшерлік тұрақты күшсалмақ:

Мұндағы В=1,0м - жабын белдеуінің есептік ені.
Тұрақты есептік күшсалмақтың мөлшерін анықтау үшін, мөлшерлік тұрақты күшсалмақты, тұрақты күшсалмақ брйынша сенімділік коэффициентіне көбейтеміз.Уақытша күшсалмақтар бойынша бұл коэффициент тең(тапсырма бойынша).

2.1Есептік күшсалмақтар

Тұрақты күшсалмақ мұнда - тұрақты күшсалмақ үшін сенімділік коэффициенті (1табл); - өндірістік ғимараттарға тағайындалуы бойынша сенімділік коэффициенті.
Уақытша күшсалмақ
мұнда пайдалы мөлшерлік күшсалмақ(ғимарат бойынша).
Есептік июші моменттерді, пластикалық деформациялар әсерінен күштердің қайта таралуын ескере отырып анықтаймыз. Есептік аралықтары бірдей қиылмаған жабындар үшін немесе аралықтарының бір-біріне 20% артық емес айырмашылығы бар жабындар үшін, есептік моменттердің мөлшерлерін шектік теңәсерлілік әдісімен анықтаймыз
Орталық аралықтар мен тіректер үшін

Шеткі аралық және шеткі тірек үшін

,- тең етіп қабылданатын, жабынның есептік аралығы.
а)(қосалқы арқалықтар арақашықтығы)
б)(қабырға мен қосалқы арқалық арасындағы арақашықтықтың, жабын тіреуінің ұзындығының жартысына тең арақашықтыққа көбейтілгендегі мәні).
Барлық аталған белгіленулер 4 - суретте көрсетілген.

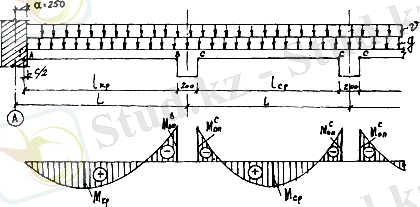

4 - сурет. Жабынның есептік схемасы
a = 250мм- қабырғаның ішкі шетінің бөлгіш өске байлануы.

2.2Арматура санын анықтау

13[2] кестесі бойынша В15 класты бетон үшін
23[2] кестесі бойынша Вр - 2 класты арматура үшін
бетонның шартты жұмыс істеу коэффициенті 15[2] кестесі бойынша

a=1 темірбетон жабын үшін

Ортадағы жан-жағы арқалыққа тірелген плиталардың арматурасының көлденең қимасының ауданын табу үшін иілу моменттің мәнін 20%-ке кемітеміз. Бұл мүмкіндік жан жақтан қысылған жабынның қолайлы жұмыс істеуінен туындайды.

2.3 Үздіксіз арматуралау варианты

Жұмыстық стерженьдері бойлық бағытта орналасқан торды таңдаймыз. Тордың енін В=1290мм.
1.2 кесте бойынша бойынша жұмыстық арматурасының маркасы 1-Т болатын негізгі тор таңдаймыз,
Шеткі аралық үшін жеткіліксіз арматура ауданы бойынша
бойлық жұмыстық арматуралы, маркасы
2-Т қосымша тор таңдаймыз, бірге.

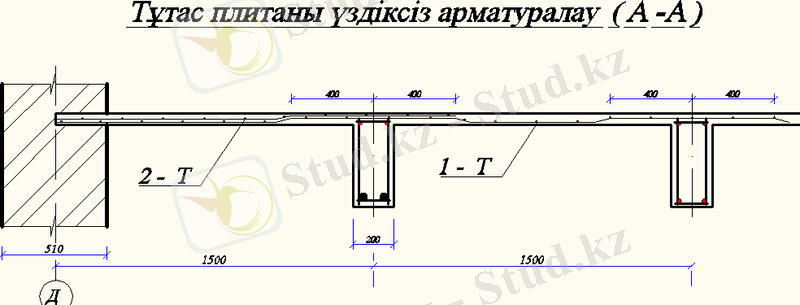

5-сурет. Үздіксіз арматуралау
1-Т негізгі тордың ұзындығы - 19800мм, 2-Тқосымша торының ұзындығы - 2620мм.
1.1кесте бойынша 1-Т және 2-Т торының ені бойынша бойлық стерженьдердің орналасуын анықтаймыз. 1-Т және 2-Т торларын құрастыру үлгілері 6-суретте көрсетілген.

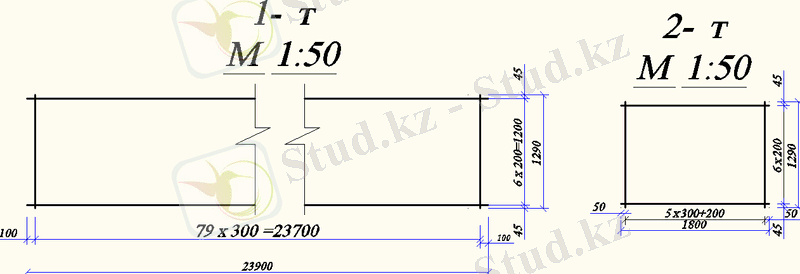

6-сурет. I -Тжәне 2-Т торларын құрастыру

2.4 Бөлек арматуралау варианты

Бұл жағдайда жұмыстық арматурасы көлденең бағытта орналасқан торларды таңдап және торларды қосалқы арқалықтар бойына төсеу керек. Аралықтағы тордың енін В=0,8 = 0,8x1950 = 1560мм кем емес және В = = 1950 мм артық емес болуы керек, B=1280мм қабылдаймыз. Тіреу бөліктерінде тор кемінде В = 0,5 = 975 мм болуы керек.
Шеткі аралық үшін келесідей маркалы тор қабылдаймыз
3-Т , = 1.96см2
Шеткі тіреу үшін келесідей тор қабылдаймыз
4-Т ,= 1.96см2
Ортадағы аралықтар үшін келесідей тор қабылдаймыз
5-Т , = 1.34см2
Ортадағы тіреу үшін келесідей тор қабылдаймыз
6-Т , =0,882см2

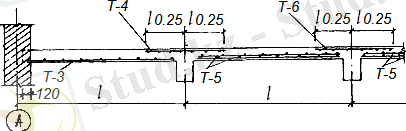

7-сурет Жабынды бөлек арматуралау
Үнемдеу мақсатында, сәйкес маркалы орамалы торды таңдау күрделі
болғанда, жабынды жеке жобаланған жазық торлармен арматуралауға болады.
Бөлек арматурамен жобаланғандағы торлардың ұзындықтары бас арқалықтың арақашықтығына тең.

2.5Арматуралау варианттарын салыстыру

а) Үздіксіз арматуралау варианты.
1-Т 2-Т
1) 0.092·19,8·7=12.75 кг 3)0.092·2,62·6=1.44 кг
2)0.092·1.29·99=11.7 кг 4)0.092·1.14·14=1,46 кг
(12,75+11,7) ·48=1173.6 кг (1.44+1,46) ·96=278,4 кг
CT1=1173.6+278,4=1452 кг
б) Бөлек арматуралау варианты.
3-Т 4-Т
5) 0.144·6,4·7=6,45кг 7) 0.144·6,4·7=6,45кг
6) 0.144·1.28·64=11,79кг 8) 0.144·1.28 ·64=11,79кг
6,45+11,79)·16=291,84кг (6,45+11,79)·16=291,84кг

5-Т 6-Т
9) 0.092·6,4·10=5,8кг 11) 0.092·6,4·6=3,5кг
10)0.092*1,86*33=5,64кг 12) 0.092·1.14·33=3,46кг
(5,8+5,64)·56 =640,64кг (3,5+3,46)·48 =334,08кг
CT2=291,84+291,84+640,64+334,08=155 8,4кг
Қорытынды: Үздіксіз арматуралау вариантының CT1=1452 кг ал бөлек арматуралау вариантының CT2=1558,4 кг. Демек үздіксіз арматуралау варианты тиімді деп қабылдаймыз.

3 ҚОСАЛҚЫ АРҚАЛЫҚТЫ ЕСЕПТЕУ

Қосалқы арқалықтарды, көп аралықты қосылмаған арқалық деп есептейміз, олар бас арқалықтарға қатаң (тұтас) тіреледі. 8-сурет. Алдын ала бас және қосалқы арқалықтардың қимасының өлшемдерін қабылдаймыз. Сонымен = 50 см, = 25 см, = 75 см. = 35 см қабылдаймыз.

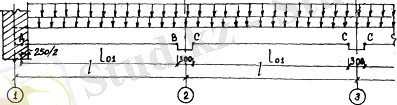

8-сурет. Қосалқы арқалықтың есептеу схемасы
Есептік аралықтардың мәндері

3.1 Қосалқы арқалыққа түсетін күшсалмақтарды жинақтау

Қосалқы арқалыққа әсер ететін күшсалмақтар ені 2,2 м жолақтан жиналады.
Тұрақты күшсалмақтар
а) Мөлшерлік күшсалмақтар
- еден конструкциясынан
(0.03x21+0.1x18+0.056х25)х2,2= 8,42 кНм
- арқалықтың меншікті салмағынан
= 0.25х(0.5-0.056)х25 = 2,77 кНм
Толық тұрақты мөлшерлік
8,42+ 2,77= 11,19 кHм
б) Есептік күшсалмақтар
= 11,19·1.1 = 12,309 кНм
Уақытша күшсалмақтар
а) мөлшерлік күшсалмақтар
= 7·2,2= 15,4 кНм
б) есептік күшсалмақтар
= 15,4·1.3= 20,02кНм
3.2 Ішкі күштердің мәнін анықтау

Қосалқы арқалыққа әсер ететін ішкі күштерді анықтау жүктемелерді формулалар бойынша қайта бөлуді ескеру арқылы жүргізіледі:
а) ортадағы арқалықтардағы аралық июші моменттері
= 81,47кНм = 8147000 Нсм
б) шеткі арқалықтағы аралық июші моменттері
= 120,38кН.м = 12038000Н.см
в) ортадағы тіректердегі тіректік июші ... жалғасы
