КУРСТЫҚ ЖОБА

Тақырыбы: Атырау қаласындағы балар үйі
Шифр және мамандық атауы: 6В07302 - "Өнеркәсіптік және азаматтық құрылыс"
Топ: ӨжАҚ-19 қт

Орындаған:

Студент: Асланқызы Д.
Жетекші:

Айманова Г.Р аға оқытушы т.к.г

Атырау- 2021ж

МАЗМҰНЫ

Кіріспе 3
0.1. Жобаны әзірлеуге арналған деректер 4
1.2. Көлемді жоспарлау шешімі 4
1.3. Құрылымдық шешімі 8
1.4. Сыртқы әрлеу 15
1.5. Ішкі әрлеу 16
1.6. Негізгі жоспардың сипаттамасы 20
1.7. Бас жоспар сипаттамасы 22
1.7. Қорытынды 24

Кіріспе

Қазіргі кезде біздің елімізде жетім балалар мен белгілі бір себептермен ата-анасының қамқорлығынсыз қалған балалардың көбеюі мемлекеттік органдар мен бүкіл қоғамды алаңдатады. Мұндай балалардың саны қоғамдағы әлеуметтік, экономикалық, саяси ахуалдың жанама көрсеткіші болып табылады және сәйкесінше әр түрлі тарихи дәуірлерде өзгеріп отырады.
Балалар үйі заңды тұлға болып табылады, оқшауланған мүлкі, өз атауы бар мөрі мен мөртаңбалары, белгіленген үлгідегі бланкілері, сондай-ақ банктік шоты бар және тәрбиеленушілердің психофизиологиялық ерекшеліктеріне, денсаулықты сақтау талаптарына сәйкес білім беру бағдарламасын дербес әзірлейді, жетім балалардың, ата-анасының қамқорлығынсыз қалған балалардың құқықтары мен мүдделерін қорғайтын мекеме. Балалар үйінің міндеттері: өмір сүруге, білім мен тәрбиеге қажетті жағдай жасау, тұрғылықты жерді қамтамасыз ету арқылы мемлекеттік көмек пен қолдауға мұқтаж балалардың білім беру бағдарламаларын әзірлеуге жағдай жасау,тәрбиеленушілерге білім беру, тәрбиелеу, емдеу, әлеуметтік бейімделу, оңалту және қоғамға ену үшін жағдайлар жасау.
Балалар үйінде патриотизмді, азаматтықты, интернационализмді, жоғары адамгершілік пен әдептілікті қалыптастыруға, сондай-ақ тәрбиеленушілердің жан-жақты қызығушылықтары мен қабілеттерін дамытуға бағытталған түрлі клубтар, секциялар, үйірмелер, студиялар құруға болады.Еңбекке тәрбиелеу және оқыту оқу-өндірістік шеберханаларында, қосалқы шаруашылықтарда, кәсіпорындарда, ұйымдарда, аймақтық, жергілікті жағдайларға негізделген, жұмысшыларға деген қажеттілікке және психофизикалық дамудың жеке ерекшеліктерін, денсаулықты, мүмкіндіктерді ескере отырып жүзеге асырылады. Тәрбиеленушіні жеке еңбек қызметіне дайындауды қамтитын жұмыс профилін таңдау негізінде оқушылардың қызығушылықтары ретінде жұмыс жасайды
Балалар үйінің мектепке дейінгі бөлімінің (тобының) тәрбиеленушілері бір жастағы топтарға біріктірілді:
1) 3 жастан 4 жасқа дейін - кіші топ;
2) 4-тен 5 жасқа дейін - орта топ;
3) 5-тен 6 (7) жасқа дейін - даярлық тобы
Зерттеудің мақсаты - балаға отбасылық үйде балаға тәрбиелеудің ерекшеліктері мен мүмкіндіктерін қарастыру.

1.1 Жобаны әзірлеуге арналған бастапқы деректер

Бастапқы ақпаратқа кіреді: ғимараттың құрылыс алаңының жағдайы:
- Атырау қаласы
- Жобаланған ғимарат қабаты -2 қабаттан тұрады
- климаттық аймақ - IV
- сыртқы ауаның есептелген температурасы t= - 25°
- қардың салмағы- 1 кПа
- желдің жоғары жылдамдығы- 38 кгм2.
- топырақтың қату тереңдігі-1,8м
- негізгі жағында жер-2,6м

1.2 Көлемді жоспарлау шешімі
Жобаланылып жатқан балалар үйінін жалпы көлемі 2298,ал ғимарат аумағынын толық өлшемі, көлемі: 8723,19м2, жобалау сызбасын қарай отырып байқауға болады, бұл тек қана балалар үйі емес, сонымен қатар бұл балалардын мектебі, бұл ғимаратта сабақ бөлмелері, ойын және де оларға арналған саябақ жобаланды . Сонымен қатар, жататын бөлімдердің бөлімдері қарастырылуы керек: әр жастағы топтарға арналған жатын бөлмелері, санитарлық-гигиеналық құралдар, сондай-ақ киім мен аяқ киімді тазалайтын бөлмелер болуы қажет.

.

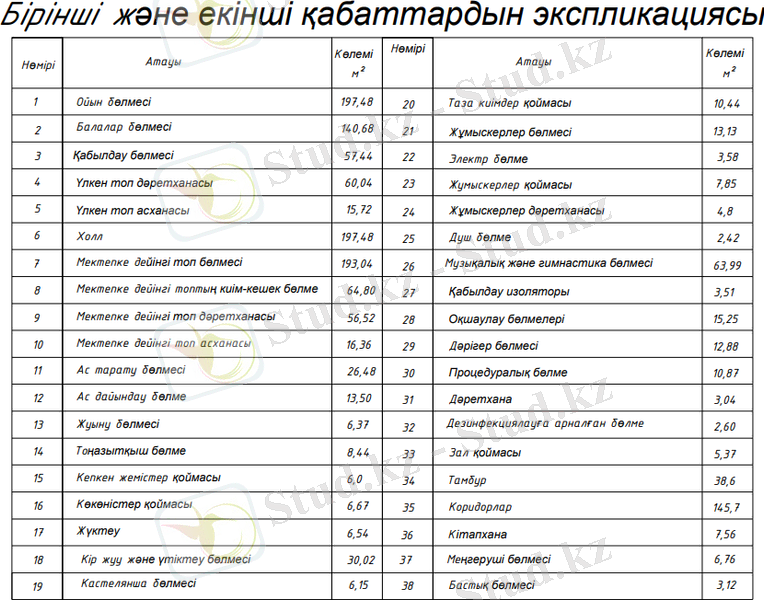

Кесте 1. Экспликация

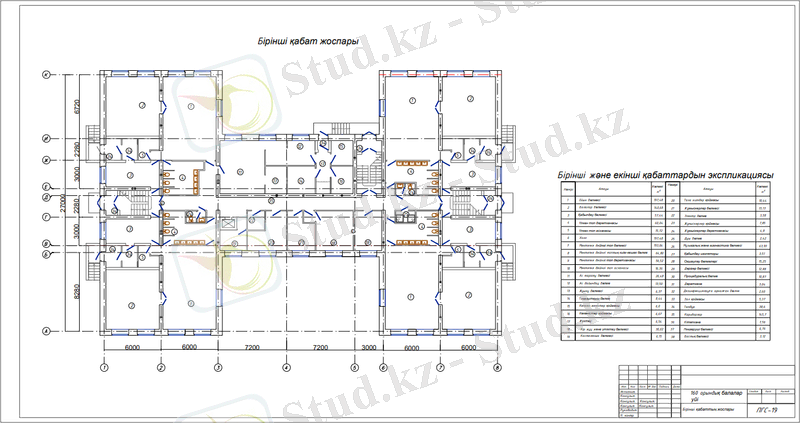

Сызба 1. Балалар үйінін 1 қабат жоспары.

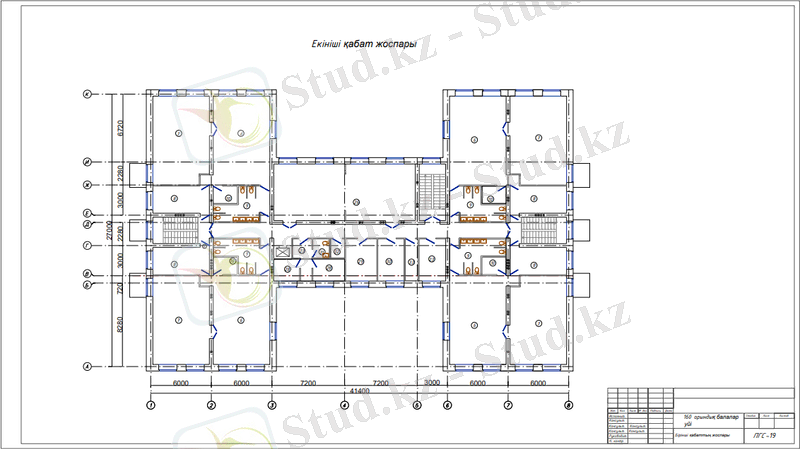

Сызба 1.1. Балалар үйінін 2 қабат жоспары.

Функционалдылағы және жоспарлау шешімі:

Балалар үйінін негізгі функционалдылығы ол тек қана баларлар жататын жер емес, сонымен қатар жұмыскерлер жұмыс жасайтын орын болып табылады.Арнайы бөлімдері бар жалпы тұрғын бөлімдері үй-жайлардың топтарынан, біртектес тұрғын үйлерден, күзет және қауіпсіздік бөлмелерінен, байланыс және қоғамдық бөлмелерден құрылады. Тұрғын бөлімдер мен тұрғын топтар өтпейтін етіп арнайы бөлімдерді жалпы бөлімдермен
байланыс кеңістігі - дәліздермен бөлу керек
Көрермен залы әдетте амфитеатрмен жобаланған. Амфитеатрдың көлбеуі сахнаның көрінуіне байланысты орнатылған.Көрермендер залы мен кинотеатр экрандарының параметрлерін жобалауға қойылатын талаптар
талаптарға сай болуы керек. Аудиторияларда еденге бекітілмейтін орындықтары бар жартылай жұмсақ орындықтар бекітілуі керек.Табиғи жарықсыз өнер залдарын аудиторияда жобалауға рұқсат етіледі. Аудиторияны фойемен бір кеңістікке біріктіруге болады (үлкен іс-шараларға арналған). Дәрісханасы мен фойе арасындағы түрлендірілетін бөліктің түрі дизайн тапсырмасымен белгіленеді.
Сыйымдылығы 50 төсек-орындық балалар үйінде , ғимараттарда, медициналық үйге фельдшерлік кабинет болуы қажет.
Ғимаратта асханалар бүкіл мекемесіне арналған. Сыйымдылығы 100 орынға дейінгі мекемелер үшін термостағы тағамды қонақ бөлмелеріне немесе қоймаларға әкелу ұсынылады. Ас үйі бар қоймалар ас үйден дейін дайын тағамдар жеткізілетін тұрғын топтарға есептеледі.Залдағы бір орынға асхананың ауданы келесі өлшемдерден кем болмауы керек: өзіне-өзі қызмет көрсету үшін - 1,8 м2 -1,4 м2. Мамандандырылған мекемелерде залдардың ауданы дизайн үшін тапсырма бойынша алынады.
Сыйымдылығы 150-200 орындық интернаттарда гимнастика бөлмесі ауысымдық сессиямен ұйымдастырылған.Теледидарды ұжымдық қабылдау тұрғын бөлмелерде, демалыс бөлмелерінде, аудиторияда, жалпы фойеде
типтегі мен арнайы пансионаттарда қамтамасыз етілуі керек

1.3 Құрымдылық шешім

Осында, олардың сериясы мен өлшемінің құрылысын жобалау кезінде қабылданған негізгі жобалар:
-іргетас- темірбетон, монолит
- жабындылар жабындар- темірбетон, металл арқалықтағы монлитт,черепица

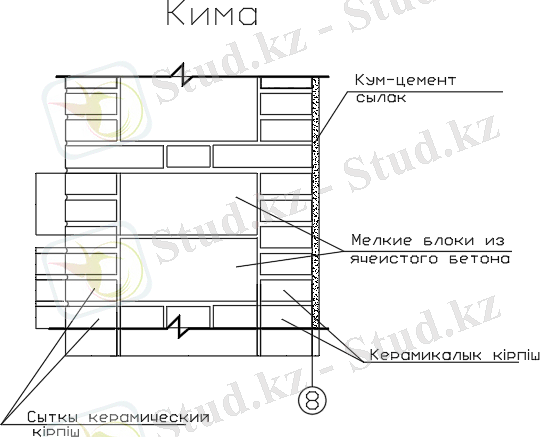

-тірек қабырғалар, сыртқы және ішкі, бөлімдер-қабырғалар - кірпіш, шамамен сыланған және ақ түске боялған; бөрененің үстіңгі қабатын модельдеу үшін екінші қабат сәндік клапанмен қапталған.
- баспалдақтар- темірбетон, бетон , плиткалар
- едендер- ағаш, пликталар
- шатыр-төбесі тегіс, ішкі дренажбен желдетіледі.
- терезелер- пластик, ағаш
- есіктер- 1 және 2 жақтаулы есіктер

Ғимараттардың кеңістіктік тұрақтылығы көлденең еден дискілерімен біріктірілген тік тіректер жүйесімен қамтамасыз етіледі. Құрама темірбетонды қатайту диафрагмалары немесе іргелес бағандарға жалғанған болат байланыстары арқылы жасалған галстук тақталары тік тіректер ретінде қызмет етеді. Ғимаратқа әсер ететін көлденең жүктемелер көлденең едендік дискілермен жұтылады, содан кейін тік диафрагмаларға ауысады, ал бұл өз кезегінде жүктемелерді іргетастарға жібереді.
Құрылыс алаңының геологиялық жағдайына сүйене отырып, іргетастар табиғи іргетастарда бос тұрған шыны типтегі етіп жобаланған.

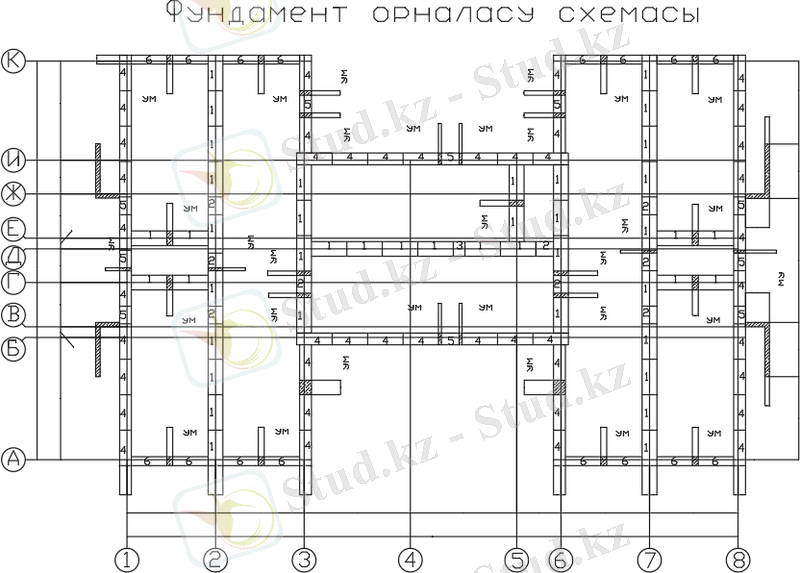

Құрастырмалы іргетас құрылымы тік бөлуге арналған ішкі баған болып табылады. бағандардан жүктеме, сонымен қатар бағаналарды жоспардағы және монолитті темірбетон плиталарынан бекіту үшін.
Жоспардағы іргетастардың өлшемдері 2,1х2,1 м, биіктігі 900 мм-ге тең . Көзілдіріктің тереңдігі 500 мм - 300x300 мм қимасы бар бағандар үшін қабылданады. Бағандар әйнекке орнатылып, В25 класындағы бетонға салынған, іргетас арқалықтары бетон тіреу үстелдеріне сүйену.

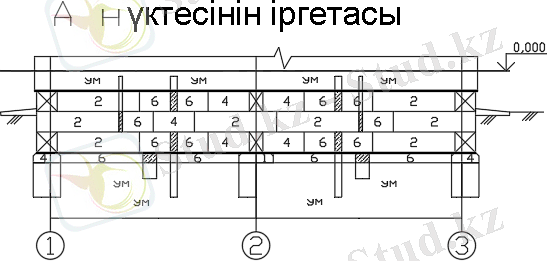

Схема 1.

Схема 1.1.

Жердегі едендер ғимараттың жоспарлау белгісінен жоғары немесе одан

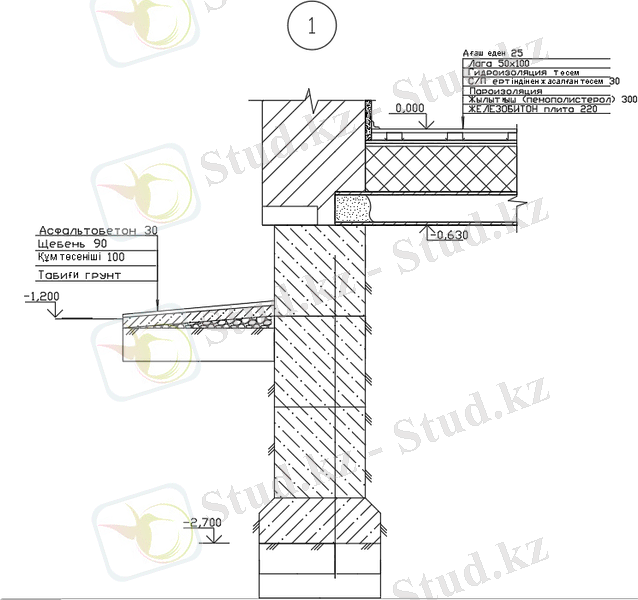

төмен орналасқан 0,5 м-ден аспайтын ішкі ауа температурасы бар бөлмелерде оқшауланған.Ағаш аралықтар тіректерге орналастырылған. Ағаштан жасалған бұйымдардың шіріп кетуіне жол бермеу үшін гидрооқшаулағыш битум материалының екі қабатынан қамтамасыз етіледі, оған өлшемдері 100х250 мм және қалыңдығы кемінде 25 мм ағаш тығыздағыштар қойылады. Гидроизоляция материалының шеттері ағаш аралықтардың астынан 30-40 мм ұзартылып, тырнақтармен бекітілуі керек.Қабырғалық панельдердің ауқымы қарапайым панельдерден, қабырғалық панельдерден, бұрыштарға арналған модификацияланған панельдерден және жертөле панельдерінен тұрады. Панельдің ұзындығы 3.0; 6.0;. м. Еденге (жабын) деңгейге орнатылған панельдердің төменгі жағы еден деңгейінен 600 м төмен орналасқан, биіктігі 450 мм (белбеу панелінің биіктігі - 1485 мм) ). Мұндай шешімдерге жабыны бар едендер жатады: бетон, оның ішінде бетон плиталары, мозаика-бетон, оның ішінде плиталар, асфальтбетон, сондай-ақ плиталар. Бұл қабаттар механикалық әсердің белгілі бір деңгейіне дейін және эстетикалық талаптар іс жүзінде бір-бірімен алмастырылады. Металл дөңгелектерге арбалардың әсер етуі немесе қозғалуы жағдайында бетон монолитті еденге басымдық беру керек.
Эстетикалық талаптар мозаикалық бетон еденге жақсы сәйкес келеді. Егер еденді жедел түрде іске қосу қажет болса, онда плиталық еденге артықшылық беріледі. Дәл сол жағдайда асфальтбетонды жабынды ұсынылады, ол асфальтбетон қоспасын илемдегеннен және салқындатқаннан кейін бірден қолдануға дайын.

Схема 2 .

Схема 3 .

Схема 4.

Аспалы панельдер дөңгелектелген бұрыштан дайындалған және тіректердің
ендірілген бөліктеріне дәнекерленген тірек металл үстелдерге орнатылады. Қабырғалардың панельді панельдері жоғарғы және төменгі орналасқан қатарлы панельдерге бекітіледі.
Ғимараттың ішкі бұрышында перде панельдері тіреу үстелдері арқылы раманың көлденең тіректеріне тіреледі. , ендірілген өнімдерді жоғарғы және төменгі шеттер бойына орнатуға болады.

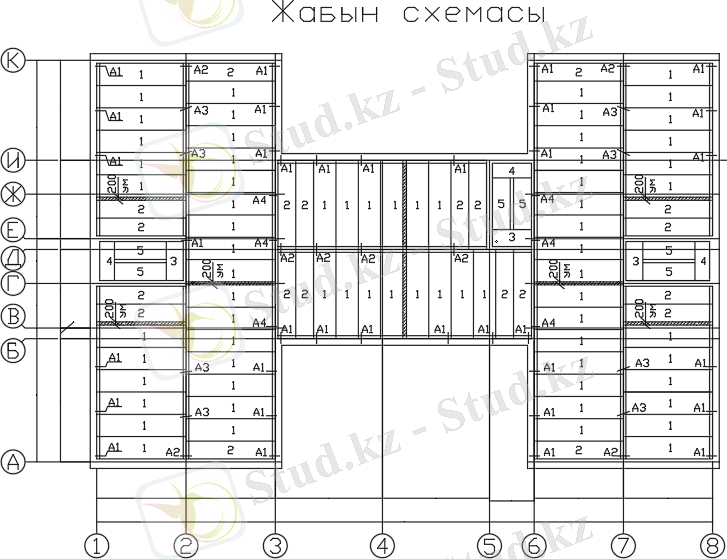

Панельдерді панельдерге бекіту үшін ені мен орналасуына байланысты ендірілген өнімдердің тиісті орналасуы қамтамасыз етіледі. пирстер.Едендер үшін биіктігі 220 мм, номиналды ені 3000, 1500, 900 мм үш түрдегі қуыс плиталар қолданылады: қарапайым және галстук (аралық тақтайшалар), орташа және қабырға
Галстуктардың бағаналары кесілген. Инженерлік желілер сыммен тартылған жерлерде сөренің қалыңдығы 50 мм болатын қырлы галстук тақтайшалары (қабырға жоғары) қолданылады. Тақталар трансомен кронштейнге орналастырылған. Галстук тақталары арматуралық шығыс бөліктеріне дәнекерленген штангалық белдеулермен біріктіріледі (5-сурет), бұл еден дискісінің қаттылығын барлық плиталар арасындағы ерітінді дюбельдерімен қосылыстардың ерітуімен біріктіреді.

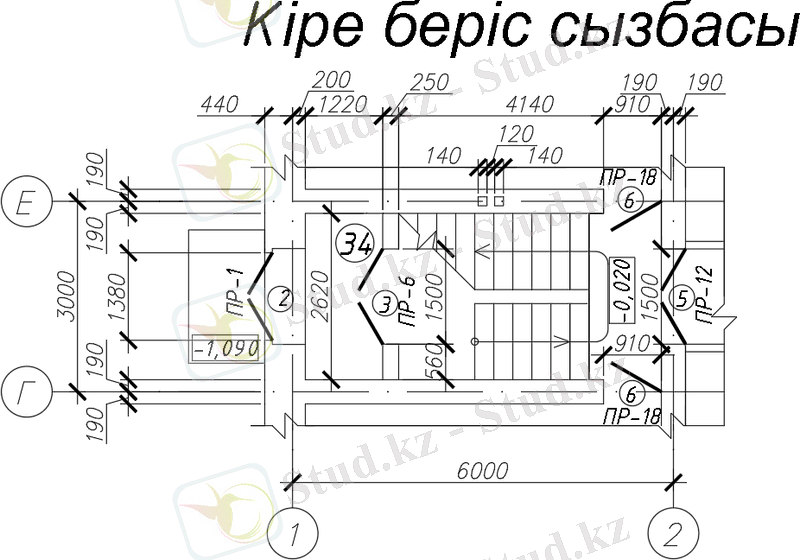

Баспалдақ 1.050.9-4.93 сериясына сәйкес жасалған (0-1 шығарылым) Көп қабатты қоғамдық, әкімшілік және коммуналдық ғимараттар мен өндірістік кәсіпорындардың өндірістік ғимараттарына арналған баспалдақтар. Баспалдақ баспалдақтың бір түрі болат ішектерде жасалады. Баспалдақтың ені 1350 мм-ге тең қабылданады. Баспалдақ құрылым тұрғысынан ғимараттың жақтауымен байланыспаған бөлек тұруға арналған.

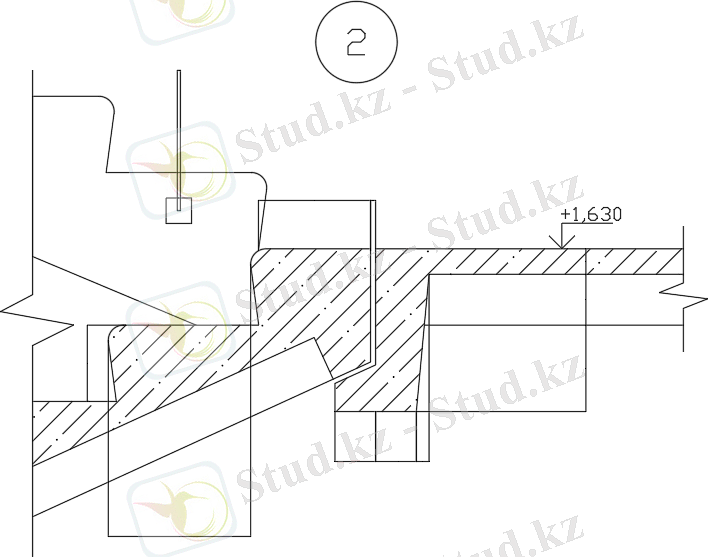

Құрылымдық темірбетон баспалдақтар марш құрылымына болат жіптерден салынған. Стрингерлерді платформалық арқалықтарға бекіту қалыпты дәлдіктегі MI6 болттарында жүзеге асырылады. Бекітілген құрылымдардың дұрыс орналасуын тексергеннен кейін болт гайкаларын болт штангасына дәнекерлеу арқылы немесе қозғалатын жіппен бекіту керек.
Барлық сатылар мен платформаның астарлары сәйкес қабылданады ГОСТ 8717.1-84 Бетоннан және темірбетоннан жасалған сатылар.
Болат ішектер мен арқалықтардың отқа төзімділігі 1 см қорғаныс қабаты бар торға сыланумен қамтамасыз етіледі. Отқа төзімділік шегі кем дегенде 1 сағат. Жобаланған ғимаратта шатыр шатырсыз құрама темірбетон ретінде қабылданады.

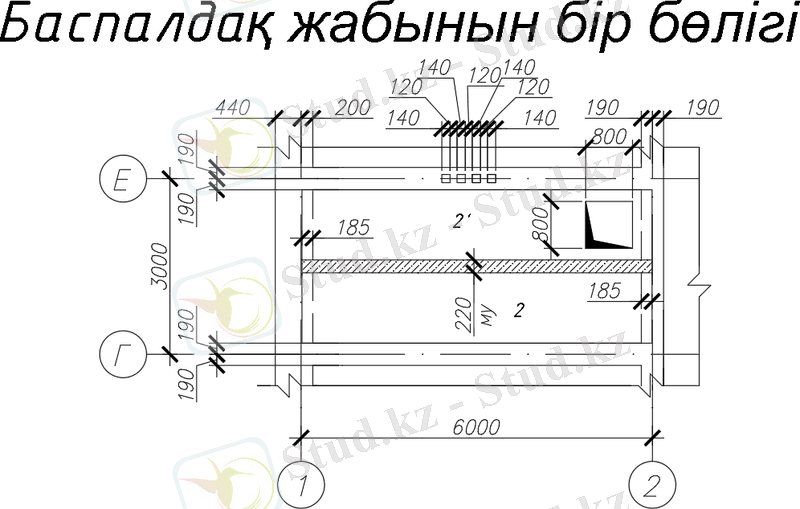

Схема 6.

Схема 7.

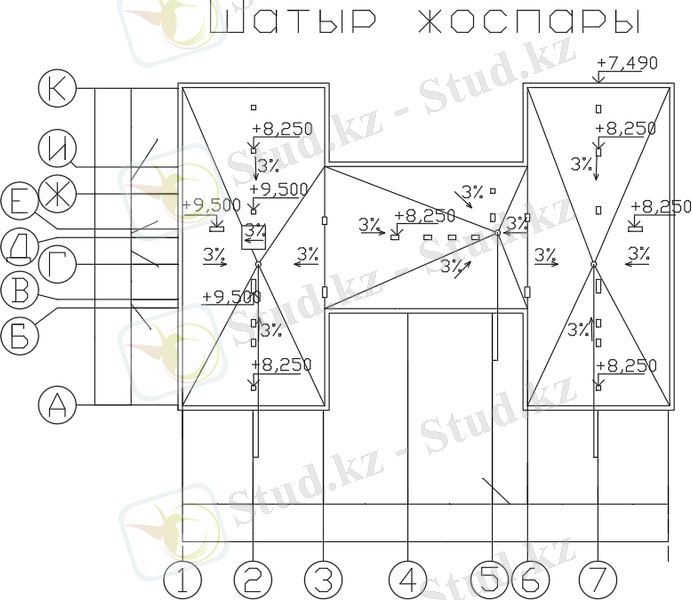

Шатырлардан бөлінген шатырлардың панельдері - ең төменгі қалыңдығы 190 мм болатын алдын-ала кернеулі қуыс плиталар. Шатыр панельдерінің қосылыстары және олардың тік элементтерге тірелуі шатыр бетінен 100 мм жоғары көтерілген.

Схема 8.

Схема 9.

Терезелер - бұл үй-жайларды жарықтандыруға және желдетуге арналған құрылыс элементтері. Есіктер оқшауланған бөлмелер мен ғимаратқа кіру арасындағы байланыс қызметін атқарады.
Ғимараттың терезелері екі қабатты әйнекпен жасалған. Терезе блоктарының қалыңдығы 140 мм құрайды, бұл олардың жеткілікті жылу және дыбыс оқшаулауын бағалауға құқық береді. Терезелер бір, екі және үш қанатпен қамтамасыз етілген. Терезелердегі жақтаулар ағаштан жасалған. Терезелердің өлшемдері: 2100x1800 мм - үш жақтаулы, 1800x1800 мм және 1500x1800 мм - екі жақтаулы , 900x1800 мм - бір жақтаулы ағаш табалдырық тақтайшалары мен мырышталған болаттан жасалған дренаждар да терезе тесіктеріне орнатылған. Терезе саңылауларында төрттен тұратындықтан, терезе блоктары монтаждау кезінде оларға тіреледі, беткейлері цемент-құмды ерітіндіден тұрады.
Ғимараттағы есіктер бір және екі еселенген, әйнектелген және соқыр (глазурлі емес) етіп жасалған. Кейбір есіктерді әйнектеу, негізінен, үй-жайларды біркелкі жарықтандыруға қол жеткізу үшін қажет, бірақ интерьер де осы жолда жақсарып келеді. Ғимараттың барлық ішкі есіктер ағаштан және сәндік оюлармен безендірілген. Есіктің өлшемдері: биіктігі - 2100 мм, ені: 1есік - 700, 2есік- 860, 3есік - 900, 4есік- 1200 мм.
Терезелер мен есіктер өндірісінде жұмыс кезінде жарықтар мен жарықтар пайда болмас үшін тек 6 мм қалыңдығы жоғары сапалы қаңылтыр мен жоғары сапалы ағаш қолданылады.Есіктерді панельдік қабырғаларға орнатқан кезде есік жақтауының тіректері мен іргелес қабырға панельдері арасындағы кеңістік кірпішпен толтырылады. Бұл жағдайда есіктің жақтауы қалаудың алдыңғы сызығынан 25 мм алға шығады. Қақпа жақтауының үстінде кірпішті толтыруға темірбетонды міндетті арқалық орнатылған, ол негізгі қаңқа немесе жартылай ағаш бағаналарына дәнекерлеу арқылы бекітіледі. Кірпіштен жасалған таспа белдік пен арқалықтың үстіңгі қабырғасының панелі арасындағы кеңістікті толтыра отырып, төселген. Есіктің жақтауы мен іргелес құрылымдардың арасындағы саңылаулар тығыздағышпен толтырылады.

1.4. .Сыртқы әрлеу

Сыртқы әрлеу- Үйдің сырты - иесінің визит картасы, оны бәріне - меймандарға да, өтіп бара жатқан адамдарға да көрінеді. Сыртқы әсем безендіру иесінің маңыздылығы мен даралығын көрсетеді, тіпті ең қарапайым үй де бай және
құрметті болып көрінуі мүмкін.
Сылақ көптеген ғасырлар бойы қабырғаларды безендіру үшін қолданылған және осы уақыт аралығында ол өзектілігін жоғалтқан жоқ. Сонымен қатар, материалдар жыл сайын жетілдіріліп, эстетикалық, берік, сенімді және берік бола бастайды. Қазіргі заманғы гипс қоспаларының көмегімен беттерде әр түрлі рельефтік ою-өрнектер жасауға болады, олар декорацияның сәндік элементі ғана емес, сонымен қатар қабырғадағы сыртқы табиғи әсерлерге қарсы тұруға көмектеседі.Бұл әрлеу әдісі тас, блок немесе бетон беттерін қаптау үшін, сондай-ақ жанғыш материалдардан тұрғызылған қабырғалар үшін қолданылады, өйткені гипс көбінесе отқа ... жалғасы
