Ажыратқыштарды түзету әдістері
Қазақстан Республикасы Ғылым және жоғары білім министрлігі
Логистика және көлік академиясы АҚ
Энергетика кафедрасы
Қорғауға жіберілді
Энергетика
Кафедрасының меңгерушісі
А.Т. Егзекова
ИНДИВИДУАЛДЫ ЖҰМЫС
Тақырыбы: Тартылым қосалқы станциясының ажыратқыш құрылғысын жөндеу
6В07121 - Электр энергетикасы білім беру бағдарламасы
Орындаған Әділхан Ә.Б
Ғылыми жетекшісі,
Қауымдастырылған профессор Абдрахманов Е.А
Алматы, 2024
МАЗМҰНЫ
КІРІСПЕ
3
1
Ажыратқыш құрылғысы туралы жалпы түсінік
4
1.1
Ажыратқыш туралы мәліметтер
4
1.2
Ажыратқыштың түрлері
4
1.3
Ажыратқыштың жұмыс істеу принципі
7
1.4
Ажыратқыштың техникалық сипаттамалары
8
2
Ажыратқыш құрылғысын жөндеу жұмыстары
8
2.1
Ажыратқыштарды диагностикалау
9
2.2
Ажыратқыштарды түзету процедуралары
10
2.3
Ажыратқыштарды түзету әдістері
11
ҚОРЫТЫНДЫ
12
ҚОЛДАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ
14
КІРІСПЕ
Әрбір электрлендірілген теміржолдың бойындағы қуатты - тартқыш қосалқы станциясы таратады. Біз пойыздардың рельстерде келе жатқанын көргенімізбен, олардың қозғалысын қамтамасыз ететін негізгі компоненттері жиі көріне бермейд. Осындай көрінбейтін қорғаныстың бірі-коммутатор, шағын, бірақ өте маңызды элемент, тартқыш қосалқы станцияда электр энергиясын қауіпсіз және тиімді таратуға жауап береді.
Ауыр электровоздарды қуаттайтын үлкен жылдамдықпен сымдар арқылы өтетін қуатты токты елестетіп болсақ, бұл токтың дұрыс уақытта басқарылуы, бағытталуы және тоқтатылуы керек. Дәл осы тапсырманы тартқыш қосалқы станциядағы ажыратқыш құрылғысы шешеді, электр ағынын керемет дәлдікпен және сенімділікпен басқарады. Тартқыш қосалқы станция тек сымдары бар "қорап" емес. Бұл әр элемент маңызды рөл атқаратын күрделі механизмі. Ажыратқыштар қосалқы станцияның үздіксіз жұмысын және пойыздардың қауіпсіз қозғалысын қамтамасыз ететін негізгі компонент болып табылады. Олар жүйені шамадан тыс жүктемелер мен апаттардан қорғай отырып, қажетті уақытта токты өшіруге және қосуға мүмкіндік береді.
Электр қуаты керемет қуатпен қозғалатын жоғары кернеу әлемінде тартқыш қосалқы станциялар теміржолдардың үздіксіз жұмыс істеуін қамтамасыз етуде шешуші рөл атқарады. Бірақ бұл қуатты жүйелердің әрқашан мінсіз жұмыс істеуін қалай қамтамасыз етуге болады? Жауап диагностикада жатыр - бұл ажыратқыштардағы ықтимал ақауларды анықтауға және жоюға, олардың өнімділігін анықтауға және апаттардың алдын алуға мүмкіндік беретін процесс.
Тартқыш қосалқы станциядағы ажыратқыштар - бұл жүйені шамадан тыс жүктеме мен қысқа тұйықталудан қорғайтын көрінбейтін құрылғы. Бірақ бұл құрылғыларға де диагностика қажет. Диагностика ажыратқыштардың ішіне қарауға, олардың жағдайын бағалауға және теміржол инфрақұрылымының күтпеген ақауларын болдырмай, тозу немесе ақаулық белгілерін уақытылы анықтауға мүмкіндік береді.
Теміржолдағы қауіпсіздік - басты міндет болып табылады. Тартқыш қосалқы станциядағы ажыратқыштарды диагностикалау теміржол көлігінің үздіксіз және сенімді жұмысын қамтамасыз ете отырып, ықтимал қауіптерді уақытылы анықтауға және апаттардың алдын алуға мүмкіндік беретін қауіпсіздік жүйесінің маңызды элементі болып табылады.
1. АЖЫРАТҚЫШ ҚҰРЫЛҒЫСЫ ТУРАЛЫ ЖАЛПЫ ТҮСІНІК
1.1 Ажыратқыш туралы мәліметтер
Тартқыш қосалқы станцияда ажыратқыштар электр тарту жүйелерін қуаттандыратын электр ағынын басқаруда шешуші рөл атқарады. Міне, осындай қосалқы станциядағы ажыратқыш құрылғысы туралы жалпы түсінік:
1. Жоғары вольтты ажыратқыштар: мұндай ажыратқыштар әдетте тартқыш электр желісінде қолданылатын жоғары кернеулермен жұмыс істеуге арналған. Олардың әртүрлі конфигурациялары болуы мүмкін, соның ішінде май, газ немесе ауа оқшаулағыштары.
2. Басқару жетектері: тартқыш қосалқы станциялар көбінесе автоматтандырылған басқару жүйелерін пайдаланады, сондықтан ажыратқыштар оларды қашықтан ашуға және жабуға, сондай-ақ олардың күйін бақылауға мүмкіндік беретін басқару жетектерімен жабдықталуы мүмкін.
3. Қауіпсіздік жүйелері: жоғары вольтты ажыратқыштар олармен жұмыс істеу кезінде қауіп төндіруі мүмкін болғандықтан, олардың құрылғысында тізбектегі кернеу туралы ескертетін құлыптар немесе дабылдар сияқты қауіпсіздік жүйелері болуы мүмкін.
4. Салқындату және оқшаулау механизмдері: жоғары вольтты тізбектерде айтарлықтай жылу шығуы мүмкін болғандықтан, тартқыш қосалқы станциялардағы ажыратқыштар қызып кетудің алдын алу үшін салқындату механизмдерімен жабдықталуы мүмкін. Сондай-ақ оларда қысқа тұйықталу немесе ағып кету қаупін азайту үшін қосымша оқшаулау жүйелері болуы мүмкін.
5. Жүктемені бақылау және басқару жүйелері: тартқыш қосалқы станциялардағы кейбір ажыратқыштар желідегі электр энергиясының таралуын оңтайландыруға және жүйенің тұрақтылығын қамтамасыз етуге мүмкіндік беретін жүктемені бақылау және басқару жүйелеріне біріктірілуі мүмкін.
6. Резервтік және авариялық ажыратқыштар: жоғары сенімділікпен электрмен жабдықтау жүйесінің үздіксіз жұмыс істеуін қамтамасыз ету үшін тартқыш қосалқы станцияларда резервтік және авариялық ажыратқыштар жиі орнатылады, олар қажет болған жағдайда тез әрекет ете алады.
Бұл тартқыш қосалқы станциядағы ажыратқыштардың құрылғысы туралы жалпы түсінік. Нақты техникалық сипаттамалар мен функционалдық ерекшеліктер қосалқы станцияның нақты түрі мен конфигурациясына байланысты өзгеруі мүмкін.
1.2 Ажыратқыштың түрлері
Тарту қосалқы станцияларында жоғары кернеулермен жұмыс істеуге арналған және электр тарту жүйелерінің электр қуатын сенімді және қауіпсіз басқаруды қамтамасыз ететін арнайы ажыратқыштар қолданылады. Міне, тартқыш қосалқы станцияларда жиі қолданылатын ажыратқыштардың бірнеше түрі:
Жоғары вольтты ауа ажыратқыштары:
Бұл ажыратқыштар ашық ауа желілеріне орнатылады және қажет болған жағдайда электр тізбегінің үзілуін қамтамасыз етеді. Олар автоматты немесе қолмен болуы мүмкін және әдетте орташа және жоғары кернеуді басқару үшін қолданылады.
Жоғары вольтты қосқыш мыналардан тұрады: доға сөндіргіш құрылғысы бар байланыс жүйесі, ток өткізгіш бөліктердің, корпустар, оқшаулау құрылымы жетек механизмі (мысалы, электромагниттік жетек, қолмен жетек). (1-суретте)

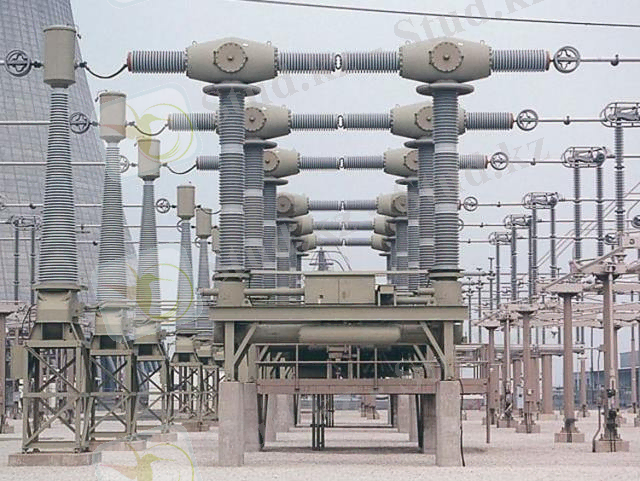

1-сурет. Жоғары вольтты ауа ажыратқыштары
Май қосқыштары:
Бұл қосқыштар май ортасында жұмыс істейді және контактілерді ашқан кезде доғаның тиімді сөндірілуін қамтамасыз етеді, бұл оларды жоғары кернеулер мен үлкен токтармен жұмыс істеуге жарамды етеді.
Барлық май қосқыштары құрылымдық жағынан мыналардан тұрады:
1. Күштік байланыс тобы - оған қозғалмалы (шам) және қозғалмайтын байланыс (розетка) кіреді, олардың арасында маймен сөндірілетін доға пайда болады;
2. Өткізгіш бөлшектерді корпустан және бір-бірінен сенімді оқшаулауды қамтамасыз ететін оқшаулағыштар;
3. 1-ші немесе 3-ші трансформатор майы цистерналары;
4. Бақылау және басқару рөлін атқаратын блок-контактілер топтары;
5. Май қосқыштарының жетектері электромагнит немесе электромагнит катушкасы деп аталатын өте қуатты қосқыш катушкаға жиналады;
6. Ажыратқыш катушка қосқыш құрылғысын ысырмадан түсіретін соққы механизмі рөлін атқарады. Сондай ақ диск қолмен болуы мүмкін;
7. Ажыратылған кезде қуат бөлігін ашатын арнайы өшіру серіппелері. Олардың арқасында байланыстардың алшақтық жылдамдығы байланысты. (1.1-суретте)

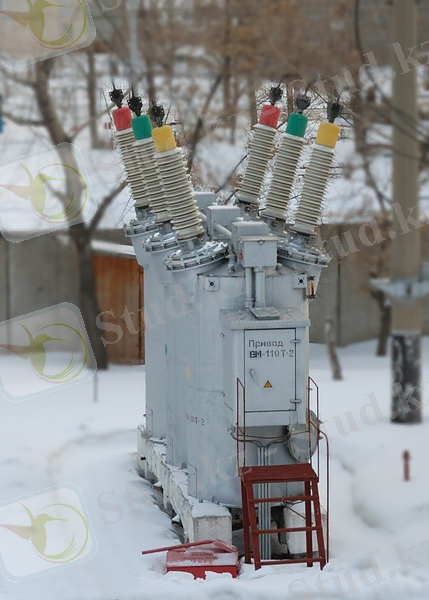

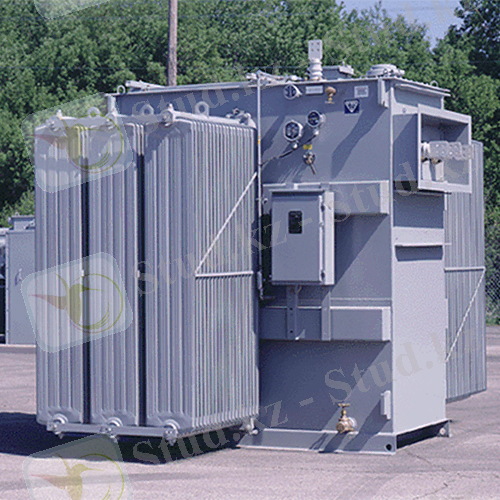

1.1-сурет. Май қосқыштары
Газ ажыратқыштары (мысалы, SF6 типті ажыратқыштар):
Бұл ажыратқыштар электр тізбегін оқшаулау және тоқтату үшін SF6 газын (күкірт гексафториді) пайдаланады. Олар жоғары кернеулермен жұмыс істегенде тиімді және тартқыш қосалқы станцияларда кеңінен қолданылады.
Элегаз қосқыштары (немесе газ қосқыштары) контактілер ашылған кезде доғаны оқшаулау және сөндіру үшін газ ортасын (мысалы, күкірт гексафторид - SF6) пайдаланатын ажыратқыштардың арнайы түрі болып табылады. Мұнда әдетте элегаз қосқыштарын құрайтын негізгі компоненттер берілген: корпус, газ камерасы, байланыс, датчиктер және бақылау жүйелері, басқару жетектері, оқшаулағыштар мен қорғаныс құрылғылары
Бұл әдетте элегаз қосқыштарын құрайтын негізгі компоненттер. Нақты бөлшектер мен дизайн ажыратқыштың түрі мен моделіне, сондай-ақ жүйенің қуаты мен сенімділігіне қойылатын талаптарға байланысты өзгеруі мүмкін. (1.2-суретте)

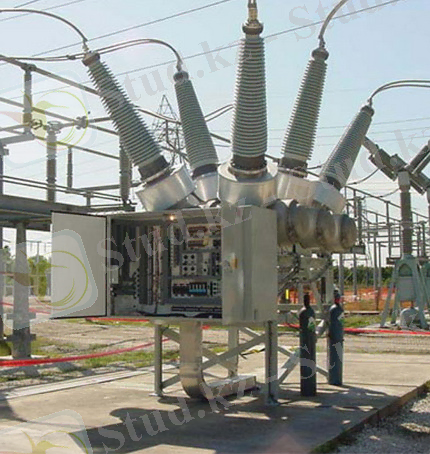

1.2-сурет. Газ ажыратқыштары
Мұнай-ауа ажыратқыштары:
Бұл электр тізбегімен жұмыс істеу үшін майды да, ауаны да пайдаланатын қосқыштардың аралас түрі. Олар жоғары кернеулермен жұмыс істеу кезінде жоғары тиімділік пен қауіпсіздікті қамтамасыз етеді.
Құрылымдық жағынан 3 негізгі элементтен тұрады: Сығылған ауа қоры бар резервуар, доға сөндіргіш және электропневматикалық жетек. (1.3-суретте)

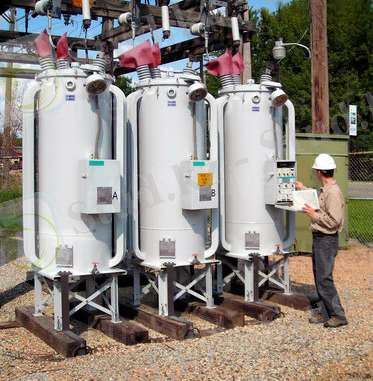

1.3-суретте. Мұнай-ауа ажыратқыштары
Бұл тартқыш қосалқы станцияларда қолданылатын ажыратқыш түрлерінің бірнеше мысалдары ғана. Ажыратқыштың әр түрінің өзіндік ерекшеліктері мен артықшылықтары бар, ал нақты түрін таңдау электр тарту жүйесінің қуатына, сенімділігіне және қауіпсіздігіне байланысты.
1.3 Ажыратқыштың жұмыс істеу принципі
Ажыратқыштың жұмыс принципі тізбектегі контактілерді ашу және жабу арқылы электр ағынын басқаруға негізделген. Жалпы, коммутатор келесідей ұсынылуы мүмкін:
1. Тізбекті жабу: ажыратқыш "қосулы" немесе "жабық" күйде болғанда, оның түйреуіштері қосылады және электр тогы олар арқылы энергия көзінен тұтынушыға еркін ағып кетуі мүмкін. Осылайша, мысалы, электр құрылғысы немесе жарықтандыру тізбегі іске қосылады.
2. Тізбекті ашу: Ажыратқышты "өшірулі" немесе "ашық" күйге ауыстырған кезде оның түйреуіштері ажыратылып, электр тізбегі үзіледі. Бұл коммутатор арқылы электр ағынын тоқтатады, нәтижесінде электр құрылғылары немесе осы тізбекке қосылған жарықтандыру құрылғылары өшеді.
Ажыратқыштың жұмыс принципі оның түріне және дизайнына байланысты аздап өзгеруі мүмкін, соның ішінде контактілердің күйін өзгерту үшін қолданылатын ауысу механизмдері. Мысалы:
1. Механикалық ажыратқыштар: олардың түйреуіштері пайдаланушы қолмен іске қосатын рычагтар, түймелер немесе қосқыштар сияқты механикалық механизмдермен басқарылады.
2. Ажыратқыштар: олар электр желісіндегі шамадан тыс жүктеме немесе қысқа тұйықталу сияқты белгілі бір жағдайларға жауап береді және жабдықтың немесе өрттің зақымдануын болдырмау үшін тізбекті автоматты түрде өшіреді.
3. Ақылды ажыратқыштар: бұл ажыратқыштарды үйді автоматтандыру жүйелеріне біріктіруге және Смартфонмен немесе басқа құрылғымен қашықтан басқаруға болады, бұл электр құрылғыларын басқару мен басқарудың қосымша деңгейін қамтамасыз етеді.
Осылайша, ажыратқыштың жұмыс принципі электр құрылғыларын сұраныс бойынша қосуға және өшіруге мүмкіндік беретін тізбектегі контактілерді ашу және жабу арқылы электр ағынын басқару болып табылады.
1.4 Ажыратқыштың техникалық сипаттамалары
Ажыратқыштың техникалық сипаттамаларының негізгі параметрлері:
1. Номиналды кернеуі: ажыратқыш қауіпсіз жұмыс істей алатын максималды кернеу.
2. Номиналды тоғы: ажыратқыш қалыпты жұмыс жағдайында коммутациялауға қабілетті максималды ... жалғасы
Логистика және көлік академиясы АҚ
Энергетика кафедрасы
Қорғауға жіберілді
Энергетика
Кафедрасының меңгерушісі
А.Т. Егзекова
ИНДИВИДУАЛДЫ ЖҰМЫС
Тақырыбы: Тартылым қосалқы станциясының ажыратқыш құрылғысын жөндеу
6В07121 - Электр энергетикасы білім беру бағдарламасы
Орындаған Әділхан Ә.Б
Ғылыми жетекшісі,
Қауымдастырылған профессор Абдрахманов Е.А
Алматы, 2024
МАЗМҰНЫ
КІРІСПЕ
3
1
Ажыратқыш құрылғысы туралы жалпы түсінік
4
1.1
Ажыратқыш туралы мәліметтер
4
1.2
Ажыратқыштың түрлері
4
1.3
Ажыратқыштың жұмыс істеу принципі
7
1.4
Ажыратқыштың техникалық сипаттамалары
8
2
Ажыратқыш құрылғысын жөндеу жұмыстары
8
2.1
Ажыратқыштарды диагностикалау
9
2.2
Ажыратқыштарды түзету процедуралары
10
2.3
Ажыратқыштарды түзету әдістері
11
ҚОРЫТЫНДЫ
12
ҚОЛДАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ
14
КІРІСПЕ
Әрбір электрлендірілген теміржолдың бойындағы қуатты - тартқыш қосалқы станциясы таратады. Біз пойыздардың рельстерде келе жатқанын көргенімізбен, олардың қозғалысын қамтамасыз ететін негізгі компоненттері жиі көріне бермейд. Осындай көрінбейтін қорғаныстың бірі-коммутатор, шағын, бірақ өте маңызды элемент, тартқыш қосалқы станцияда электр энергиясын қауіпсіз және тиімді таратуға жауап береді.
Ауыр электровоздарды қуаттайтын үлкен жылдамдықпен сымдар арқылы өтетін қуатты токты елестетіп болсақ, бұл токтың дұрыс уақытта басқарылуы, бағытталуы және тоқтатылуы керек. Дәл осы тапсырманы тартқыш қосалқы станциядағы ажыратқыш құрылғысы шешеді, электр ағынын керемет дәлдікпен және сенімділікпен басқарады. Тартқыш қосалқы станция тек сымдары бар "қорап" емес. Бұл әр элемент маңызды рөл атқаратын күрделі механизмі. Ажыратқыштар қосалқы станцияның үздіксіз жұмысын және пойыздардың қауіпсіз қозғалысын қамтамасыз ететін негізгі компонент болып табылады. Олар жүйені шамадан тыс жүктемелер мен апаттардан қорғай отырып, қажетті уақытта токты өшіруге және қосуға мүмкіндік береді.
Электр қуаты керемет қуатпен қозғалатын жоғары кернеу әлемінде тартқыш қосалқы станциялар теміржолдардың үздіксіз жұмыс істеуін қамтамасыз етуде шешуші рөл атқарады. Бірақ бұл қуатты жүйелердің әрқашан мінсіз жұмыс істеуін қалай қамтамасыз етуге болады? Жауап диагностикада жатыр - бұл ажыратқыштардағы ықтимал ақауларды анықтауға және жоюға, олардың өнімділігін анықтауға және апаттардың алдын алуға мүмкіндік беретін процесс.
Тартқыш қосалқы станциядағы ажыратқыштар - бұл жүйені шамадан тыс жүктеме мен қысқа тұйықталудан қорғайтын көрінбейтін құрылғы. Бірақ бұл құрылғыларға де диагностика қажет. Диагностика ажыратқыштардың ішіне қарауға, олардың жағдайын бағалауға және теміржол инфрақұрылымының күтпеген ақауларын болдырмай, тозу немесе ақаулық белгілерін уақытылы анықтауға мүмкіндік береді.
Теміржолдағы қауіпсіздік - басты міндет болып табылады. Тартқыш қосалқы станциядағы ажыратқыштарды диагностикалау теміржол көлігінің үздіксіз және сенімді жұмысын қамтамасыз ете отырып, ықтимал қауіптерді уақытылы анықтауға және апаттардың алдын алуға мүмкіндік беретін қауіпсіздік жүйесінің маңызды элементі болып табылады.
1. АЖЫРАТҚЫШ ҚҰРЫЛҒЫСЫ ТУРАЛЫ ЖАЛПЫ ТҮСІНІК
1.1 Ажыратқыш туралы мәліметтер
Тартқыш қосалқы станцияда ажыратқыштар электр тарту жүйелерін қуаттандыратын электр ағынын басқаруда шешуші рөл атқарады. Міне, осындай қосалқы станциядағы ажыратқыш құрылғысы туралы жалпы түсінік:
1. Жоғары вольтты ажыратқыштар: мұндай ажыратқыштар әдетте тартқыш электр желісінде қолданылатын жоғары кернеулермен жұмыс істеуге арналған. Олардың әртүрлі конфигурациялары болуы мүмкін, соның ішінде май, газ немесе ауа оқшаулағыштары.
2. Басқару жетектері: тартқыш қосалқы станциялар көбінесе автоматтандырылған басқару жүйелерін пайдаланады, сондықтан ажыратқыштар оларды қашықтан ашуға және жабуға, сондай-ақ олардың күйін бақылауға мүмкіндік беретін басқару жетектерімен жабдықталуы мүмкін.
3. Қауіпсіздік жүйелері: жоғары вольтты ажыратқыштар олармен жұмыс істеу кезінде қауіп төндіруі мүмкін болғандықтан, олардың құрылғысында тізбектегі кернеу туралы ескертетін құлыптар немесе дабылдар сияқты қауіпсіздік жүйелері болуы мүмкін.
4. Салқындату және оқшаулау механизмдері: жоғары вольтты тізбектерде айтарлықтай жылу шығуы мүмкін болғандықтан, тартқыш қосалқы станциялардағы ажыратқыштар қызып кетудің алдын алу үшін салқындату механизмдерімен жабдықталуы мүмкін. Сондай-ақ оларда қысқа тұйықталу немесе ағып кету қаупін азайту үшін қосымша оқшаулау жүйелері болуы мүмкін.
5. Жүктемені бақылау және басқару жүйелері: тартқыш қосалқы станциялардағы кейбір ажыратқыштар желідегі электр энергиясының таралуын оңтайландыруға және жүйенің тұрақтылығын қамтамасыз етуге мүмкіндік беретін жүктемені бақылау және басқару жүйелеріне біріктірілуі мүмкін.
6. Резервтік және авариялық ажыратқыштар: жоғары сенімділікпен электрмен жабдықтау жүйесінің үздіксіз жұмыс істеуін қамтамасыз ету үшін тартқыш қосалқы станцияларда резервтік және авариялық ажыратқыштар жиі орнатылады, олар қажет болған жағдайда тез әрекет ете алады.
Бұл тартқыш қосалқы станциядағы ажыратқыштардың құрылғысы туралы жалпы түсінік. Нақты техникалық сипаттамалар мен функционалдық ерекшеліктер қосалқы станцияның нақты түрі мен конфигурациясына байланысты өзгеруі мүмкін.
1.2 Ажыратқыштың түрлері
Тарту қосалқы станцияларында жоғары кернеулермен жұмыс істеуге арналған және электр тарту жүйелерінің электр қуатын сенімді және қауіпсіз басқаруды қамтамасыз ететін арнайы ажыратқыштар қолданылады. Міне, тартқыш қосалқы станцияларда жиі қолданылатын ажыратқыштардың бірнеше түрі:
Жоғары вольтты ауа ажыратқыштары:
Бұл ажыратқыштар ашық ауа желілеріне орнатылады және қажет болған жағдайда электр тізбегінің үзілуін қамтамасыз етеді. Олар автоматты немесе қолмен болуы мүмкін және әдетте орташа және жоғары кернеуді басқару үшін қолданылады.
Жоғары вольтты қосқыш мыналардан тұрады: доға сөндіргіш құрылғысы бар байланыс жүйесі, ток өткізгіш бөліктердің, корпустар, оқшаулау құрылымы жетек механизмі (мысалы, электромагниттік жетек, қолмен жетек). (1-суретте)
1-сурет. Жоғары вольтты ауа ажыратқыштары
Май қосқыштары:
Бұл қосқыштар май ортасында жұмыс істейді және контактілерді ашқан кезде доғаның тиімді сөндірілуін қамтамасыз етеді, бұл оларды жоғары кернеулер мен үлкен токтармен жұмыс істеуге жарамды етеді.
Барлық май қосқыштары құрылымдық жағынан мыналардан тұрады:
1. Күштік байланыс тобы - оған қозғалмалы (шам) және қозғалмайтын байланыс (розетка) кіреді, олардың арасында маймен сөндірілетін доға пайда болады;
2. Өткізгіш бөлшектерді корпустан және бір-бірінен сенімді оқшаулауды қамтамасыз ететін оқшаулағыштар;
3. 1-ші немесе 3-ші трансформатор майы цистерналары;
4. Бақылау және басқару рөлін атқаратын блок-контактілер топтары;
5. Май қосқыштарының жетектері электромагнит немесе электромагнит катушкасы деп аталатын өте қуатты қосқыш катушкаға жиналады;
6. Ажыратқыш катушка қосқыш құрылғысын ысырмадан түсіретін соққы механизмі рөлін атқарады. Сондай ақ диск қолмен болуы мүмкін;
7. Ажыратылған кезде қуат бөлігін ашатын арнайы өшіру серіппелері. Олардың арқасында байланыстардың алшақтық жылдамдығы байланысты. (1.1-суретте)
1.1-сурет. Май қосқыштары
Газ ажыратқыштары (мысалы, SF6 типті ажыратқыштар):
Бұл ажыратқыштар электр тізбегін оқшаулау және тоқтату үшін SF6 газын (күкірт гексафториді) пайдаланады. Олар жоғары кернеулермен жұмыс істегенде тиімді және тартқыш қосалқы станцияларда кеңінен қолданылады.
Элегаз қосқыштары (немесе газ қосқыштары) контактілер ашылған кезде доғаны оқшаулау және сөндіру үшін газ ортасын (мысалы, күкірт гексафторид - SF6) пайдаланатын ажыратқыштардың арнайы түрі болып табылады. Мұнда әдетте элегаз қосқыштарын құрайтын негізгі компоненттер берілген: корпус, газ камерасы, байланыс, датчиктер және бақылау жүйелері, басқару жетектері, оқшаулағыштар мен қорғаныс құрылғылары
Бұл әдетте элегаз қосқыштарын құрайтын негізгі компоненттер. Нақты бөлшектер мен дизайн ажыратқыштың түрі мен моделіне, сондай-ақ жүйенің қуаты мен сенімділігіне қойылатын талаптарға байланысты өзгеруі мүмкін. (1.2-суретте)
1.2-сурет. Газ ажыратқыштары
Мұнай-ауа ажыратқыштары:
Бұл электр тізбегімен жұмыс істеу үшін майды да, ауаны да пайдаланатын қосқыштардың аралас түрі. Олар жоғары кернеулермен жұмыс істеу кезінде жоғары тиімділік пен қауіпсіздікті қамтамасыз етеді.
Құрылымдық жағынан 3 негізгі элементтен тұрады: Сығылған ауа қоры бар резервуар, доға сөндіргіш және электропневматикалық жетек. (1.3-суретте)
1.3-суретте. Мұнай-ауа ажыратқыштары
Бұл тартқыш қосалқы станцияларда қолданылатын ажыратқыш түрлерінің бірнеше мысалдары ғана. Ажыратқыштың әр түрінің өзіндік ерекшеліктері мен артықшылықтары бар, ал нақты түрін таңдау электр тарту жүйесінің қуатына, сенімділігіне және қауіпсіздігіне байланысты.
1.3 Ажыратқыштың жұмыс істеу принципі
Ажыратқыштың жұмыс принципі тізбектегі контактілерді ашу және жабу арқылы электр ағынын басқаруға негізделген. Жалпы, коммутатор келесідей ұсынылуы мүмкін:
1. Тізбекті жабу: ажыратқыш "қосулы" немесе "жабық" күйде болғанда, оның түйреуіштері қосылады және электр тогы олар арқылы энергия көзінен тұтынушыға еркін ағып кетуі мүмкін. Осылайша, мысалы, электр құрылғысы немесе жарықтандыру тізбегі іске қосылады.
2. Тізбекті ашу: Ажыратқышты "өшірулі" немесе "ашық" күйге ауыстырған кезде оның түйреуіштері ажыратылып, электр тізбегі үзіледі. Бұл коммутатор арқылы электр ағынын тоқтатады, нәтижесінде электр құрылғылары немесе осы тізбекке қосылған жарықтандыру құрылғылары өшеді.
Ажыратқыштың жұмыс принципі оның түріне және дизайнына байланысты аздап өзгеруі мүмкін, соның ішінде контактілердің күйін өзгерту үшін қолданылатын ауысу механизмдері. Мысалы:
1. Механикалық ажыратқыштар: олардың түйреуіштері пайдаланушы қолмен іске қосатын рычагтар, түймелер немесе қосқыштар сияқты механикалық механизмдермен басқарылады.
2. Ажыратқыштар: олар электр желісіндегі шамадан тыс жүктеме немесе қысқа тұйықталу сияқты белгілі бір жағдайларға жауап береді және жабдықтың немесе өрттің зақымдануын болдырмау үшін тізбекті автоматты түрде өшіреді.
3. Ақылды ажыратқыштар: бұл ажыратқыштарды үйді автоматтандыру жүйелеріне біріктіруге және Смартфонмен немесе басқа құрылғымен қашықтан басқаруға болады, бұл электр құрылғыларын басқару мен басқарудың қосымша деңгейін қамтамасыз етеді.
Осылайша, ажыратқыштың жұмыс принципі электр құрылғыларын сұраныс бойынша қосуға және өшіруге мүмкіндік беретін тізбектегі контактілерді ашу және жабу арқылы электр ағынын басқару болып табылады.
1.4 Ажыратқыштың техникалық сипаттамалары
Ажыратқыштың техникалық сипаттамаларының негізгі параметрлері:
1. Номиналды кернеуі: ажыратқыш қауіпсіз жұмыс істей алатын максималды кернеу.
2. Номиналды тоғы: ажыратқыш қалыпты жұмыс жағдайында коммутациялауға қабілетті максималды ... жалғасы
