МАЗМҰНЫ

КІРІСПЕ ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..2

1
Жобалау үшін қажетті бастапқы мәліметтер ... ... ... ... ... ... . ... ... ... ... ..2

1.1
Бас жоспар ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 3

1.2
Ғимараттың көлемдік жоспарлау шешімі ... ... ... ... ... ... ... . ... ... ... ... ...6

1.3
Ғимараттың конструкциялық шешімдері ... ... ... ... ... ... .. ... ... ... ... ... ..6

2
Өртке қарсы іс-шаралар ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ...11

2.1
Инженерлік жүйелер ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .11

3
Қоршау конструкцияларының жылу техникалық есебі ... ... ... ... ... ..13

3.1
Төбе жабынының жылу техникалық есебі ... ... ... ... ... ... ... .. ... ... ... ...14

ҚОРЫТЫНДЫ ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..18

ҚОЛДАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ ... ... ... ... ... ... ... . ... ... ...19

КІРІСПЕ

1 Жобалау үшін қажетті бастапқы мәліметтер
Курстық жұмыстың тақырыбы: "Түркістан қаласындағы 9 қабатты тұрғын үй".
Құрылыс ауданы-Түркестан облысы, Түркестан қаласы.
Даму аймағы келесі климаттық жағдайларда табиғи ауа-райымен ерекшеленеді:
- климаттық аймақ-VГ.
- сыртқы ауа температурасы 0 С:
максимум +50,
минималды -30,
ең суық бес күндік орташа температура -15,
орташа жылдық +13,3.
- аудандық осалдық-8 балл;
-қаңтар - наурыз айларында жауын-шашын мөлшері, мм-369;
-сәуір - қазан айларында жауын-шашын мөлшері, мм-215;
- желтоқсан-ақпан айларында желдің басым бағыты-Ш (шығыстан);
- маусым-тамыз айларында желдің басым бағыты-Ш (шығыстан);
- қаңтардағы желдің орташа жылдамдығының максималды мәні-4,3 мсек;
- шілде айындағы желдің орташа жылдамдығының максималды мәні-2,4 мсек;
- топырақтың қату тереңдігі, саздауыт үшін-0,34 м;
- топырақтың максималды қату тереңдігі, саздақ үшін-0,44 м;
- қар жамылғысының ауданы - (S0=0,7 кПа)I;
- жел жылдамдығының ауданы - (W0 =0,3 кПа)III;
- мұздық-қалынды ауданы-II;
"Түркістан қаласындағы 9 қабатты тұрғын үй" Ж0 құжаты Қазақстан Республикасында орындалатын ережелер мен стандарттарды, адам өмірі мен денсаулығы үшін қауіпсіз пайдалану жөніндегі іс-шараларды сақтай отырып, нысанда көзделген жұмыс схемасына сәйкес әзірленді.
Тұрғын үй құрылысының тәжірибесінде көп қабатты көппәтерлі тұрғын үйлер үлкен үлес қосады. Оларды қолдану үйдегі пәтерлердің санын едәуір арттыруға, қалалар мен елді мекендердің құрылыс тығыздығын арттыруға мүмкіндік береді, бұл құрылыс алаңын қысқартуға ықпал етеді. Соңғысы үлкен маңызға ие, өйткені қалалар аумағының кеңеюі көлік проблемасын күшейтеді, инженерлік желілердің қымбаттауына әкеледі, тұрғын үй мен жұмыс және демалыс орындары арасындағы қашықтықты арттырады, бұл өз кезегінде адамның бос уақытын қысқартады. Көп қабатты тұрғын үйлердегі тік элементтерді қайталау белгілі бір дизайн тәртібін талап етеді, бұл, әрине, барлық тұрғын қабаттар бірдей (типтік) және типтік қабаттағы пәтерлер жиынтығы дизайн бағдарламасында салынған пәтерлердің жалпы арақатынасын көрсетеді. Типтік еденді бірнеше рет қайталаудың арқасында оның жоспарлау шешімі ғимараттың құнына үлкен әсер етеді. . Сыртқы қабырғалар қымбат және әрбір жаңа сынықтар қабаттар бойынша периметрін арттырады, олардың құны қабаттар саны артқан сайын бірнеше есе артады. Осыған байланысты, олар тудыратын құрылыс құнының өсуіне байланысты еден жоспарының конфигурациясының күрделенуінен алынуы мүмкін артықшылықтарды ескеру қажет. Ғимараттарды жобалау және салу сот дело мыналар: - ғимаратты заманауи өңдеу және биіктікте пайдалану кезінде оның сипаттамаларын қамтамасыз ететін жаңа құрылыс технологиялары мен құрылыс материалдарын қолдану; - бүкіл ғимаратты ыңғайлы және сенімді басқаруды қамтамасыз ететін заманауи инженерлік тораптар мен жүйелер; - сондай-ақ регламенттерді тексеретін және белгілейтін қала құрылысы ұйымдарының талаптарына сәйкес ғимараттардың қауіпсіздігінің барлық ережелері мен нормаларын мұқият қадағалаңыз. Тұрғын үйлерді жобалаудың маңызды талабы-үй-жайлардың максималды функционалдығы және тұрғындардың тұруы үшін ыңғайлы орналасуы. Сонымен қатар, осындай кешендерді жобалау тиімді Инженерлік жүйелер болып табылады, олардың жабдықталуын ескере отырып : энергиямен жабдықтау, ауаны тазарту, желдету, жылыту, өртке қарсы іс-шаралар, телекоммуникация және тағы басқалар. Тұрғын үй ғимараттары тек сауатты жобаланғанын, пайдалану барысында олардың сапалы құрылысы мен ыңғайлылығын қамтамасыз ететіндігін есте ұстаған жөн.

1.1 Бас жоспар

Бас жоспар талаптарға сәйкес экологиялық, санитарлық-гигиеналық, өртке қарсы және басқа да құрылыс жобаларының нормаларын орындады.
Жобаланған ғимараттың солтүстігі мен шығысында тоғыз қабатты тұрғын және бір қабатты жеке үйлер орналасқан.
Жобаланған жол ғимараттар мен құрылыстар арасындағы көлік және жаяу жүргіншілер байланысын қамтамасыз етеді, тұрақ орындары ғимараттың екі жағында орналасқан.
Көгалдандырудан, көгалдар мен гүлзарлардан басқа, балалар үшін ойын алаңы, дене шынықтыру сабақтары, ересек тұрғындардың демалысы және шаруашылық іс-шаралар ұйымдастырылады.
Ғимарат ҚНжЕ 2007" ғимараттар мен құрылыстардың өрт қауіпсіздігі"талаптарын ескере отырып жобаланатын бас жоспарға арналған техникалық-экономикалық көрсеткіштер:

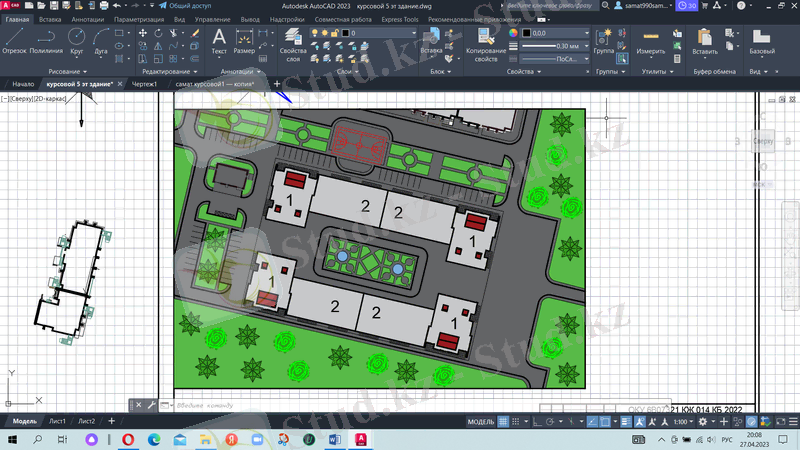

Сурет 1 -Бас жоспар
Бұл ғимарат Туркестан облысында, Туркестан каласында салынады.
Бас жоспар жасау кезінде ҚР ҚНжЕ 3.01-01-2002 Қала құрылысы. Қала және ауыл құрылысын жобалау және ҚР ҚНжЕ 3.02-02 2009 Қоғамдық ғимараттар мен имараттарды жобалау нормаларына сәйкес санитарлы-техникалық және өртке қарсы іс-шаралары сақталған.
Ғимараттың биіктікке байланысты шешімдері берілген территориядағы биіктік шамасына орайластырылған және атмосфералық жауын шашындарды есепке ала отырып шешілген. Ауданның жер бедері оңтүстікке иілімді болып келген түрден бірқалыпты күйде. Желдің жиі қайталану бағыты шығыс жақтан болады. Рельеф жобасын ұйымдастыру тұрмыстық үй территориясындағы суларды табиғи түрде бұруға мүмкіндігін береді. Жабдықтау элементтерінің ішінде қарастырылып отырған материалдар - автомобиль өтетін жолдарға асфальтті төсеме, адам жүретін жолға және үй периметріндегі еңіс бойына плиткалы төсеме орындалу қажет. Құрылыс пен аудандардан бос барлық аумақтарды ағаштар отырғызылған, гүл мен шөптесін өсімдіктер егілген.

Кесте 1- Бас жоспардың техникалық-экономикалық көрсеткіштері

1
Жалпы ауданы
3,235 га
100 %

1.Құрылыс ауданы
812,21 м[2]
32.4%

2.Ғимарат жабынының ауданы
185,1 м[2]
8.1%

3.Көгалдандыру ауданы
15984,21 м[2]
35.9%
2
Шекарадағы аланның жабын ауданы
512,3м[2]
-

Су құбыры-сыртқы жүйедегі шаруашылық ауыз су. Сыртқы қысым Н=19 м.
ҚНжЕ 2.01.01 - 85 сәйкес су тұтыну көлемі бойынша қабылданды.
Кәріз-өндірістік-тұрмыстық сыртқы желіге.
Орталық жылыту, сыртқы желілердегі су.
Жылу сыйымдылығы параметрлері
Т=96+70
Сыртқы контурды жылытуға арналған " М-90 "жылыту аспабы, ішкі контурды жылытуға арналған, жылтыр аспаптардан жасалған регистрлер - едендер мен киім ауыстыратын бөлмелерді жылытуға арналған.
Ыстық сумен жабдықтау-сыртқы желілерден орталықтандырылған.
Желдету-табиғи және механикалық қондырғысы бар сору және шығару.
Қыста жылытқыштарда ауаның жылынуына жол берілмейді.
Электрмен жабдықтау-кернеуі 380 220В қалалық желілерден.
Байланыс құрылымдары-телефондандыру, радиолатериализация, өрт дабылы, жергілікті радиожүйе. Телефон желілері телефон дабылы арқылы жүргізілді, телеарна, радиолиния әуе колледжінің төбесінен алдын алынды.
Судан оқшаулау. Бұл жобада қабырғалар мен едендерді судан қорғау шаралары қарастырылған. Іргетастың жоғарғы бетінде көлденең су жинағыш жасалады. Бұл цемент ерітіндісінен 1: 2 қоспасы. Қабырғалары, топырақтардан арналары бар тік су жинағыш орындалады. Оларды 3 рет суық асфальт мастикасымен жасаңыз.
Құрылымдарды коррозиядан қорғау
Ағаш конструкциялар Snip II-25-80 сәйкес антисептикалық болып табылады. Жер асты сулары бетонға агрессивті болып саналады. Іргетас сульфатқа төзімді портландцементтен жасалған.Түркістан қаласының жел бағыты

Кесте 1.1 -- Түркістан қаласы үшін жел бағытының мәндері

Айлар
С
СШ
Ш
ОШ
О
ОБ
Б
СБ
Қаңтар
8
9
29
21
9
15
9
7
Шілде
6
25
27
9
7
11
6
21

------- шілде айы
------- қаңтар айы

Сурет 1.1- Жел бағытының сұлбасы

Ғимараттың көлемдік - жоспарлау шешімі

Тұрғын үй қолданыстағы нормалар мен ережелерге сәйкес жобаланған.
Ғимараттың құрамы жоспардағы биік ғимараттың жалпы өлшемдері 18,1 х 11 м. ғимарат 9 қабатты әр қабаттың биіктігі 3,2 м, ғимараттың жалпы биіктігі он қабаттың аралық жабынына дейін 35,260 м және ғимараттың максималды нүктесі 33,5 М.
Ғимараттың жертөлесінде техникалық бөлмелер орналасқан: сорғы ITP, электр қорабы, сондай-ақ коммуникациялар.Бірінші қабатта кеңсе немесе бизнес бөлмелері, екінші қабатта қонақ бөлмелері бар. Ғимарат мұзды және жылы сумен, кәрізбен, электрмен, ұялы телефонмен және теледидармен қамтамасыз етілген. Әр подъезде сумен жабдықтауды есепке алудың жеке аспаптары бар инженерлік корапшалар орналасқан, сондай-ақ ортке Карс краны, қоқыс құбыры жобаланған және жабдықталған.

1.2 ғимараттардың конструктивті шешімдері

Ғимараттың құрылымдық жүйесі қаңқасыз, толығымен кірпіштен жасалған. Ғимараттың кеңістіктік беріктігі мен тұрақтылығы сыртқы және ішкі қабырғаларды арматуралық якорьмен байланыстыру арқылы қамтамасыз етіледі, бұл ішкі палубалардың стресстік сапасына байланысты. Тосенсор арасындағы тігістер ерітіндімен төселген, сондықтан арканың аралық жабыны ғимараттың беріктігін арттыра отырып, көлденең қатты белдікті құрайды.
Іргетастар
Сондай-ақ, зерттеу нәтижесінде топырақтың құламайтындығы анықталды. Бұл жағдайда әр түрлі мөлшердегі құрама таспалы темірбетон плиталарына құйылған құрама іргетастарды қолдану қолайлы. СВК блогтары-бұл бүгінде құрылыс үшін қажет материал. Іргетас блоктары көп қабатты құрылыста қолдануға арналған. Өндірістің тағы бір түрі-ғимараттың қабырғасын жасау. Іргетас блоктары күштерді жоғарыдан ысырап ету қабілетіне ие және кез-келген жүктемеге төтеп бере алады. Бекитилуумкун қиғаш арматурасы бар блогтар. (1, А-111)
Іргетас блоктарының түрлері (6, 9, 12 немесе 24 м) жұмыс жағдайлары мен бекітпелерге байланысты. The өндіріс блог кластары бойынша бетоннан жасалған. Сығылғы бойынша беріктіктер 21,5-те және 16-да, суыққа тозимдилигинен г 50-де кездеседі.
Іргетас блоктарын орналастырған кезде еру байлау арқылы орналастырылады, стаменс 20 мм.блогтардың шетіндегі тік құдықтар мукият ерітіндісімен толтырылады. Блогтар арасындағы көлденең тігістер блогтар мен диаметрі 6 мм болат арматуралық тор арасындағы бұрыштық қабырғаларды байлау арқылы оралады.
7,5 маркалы қатты темірбетон плитасы және қалыңдығы 100 мм болат орнатылады.Тутас плитасы бойлық және көлденең бағытта күшейтіледі, бетон маркасы 15. іргетастың тереңдігі 2 м. ыстық битуммен тік су өткізбейтін екі есе. Ғимараттың айналасында ені 1000 мм және қалыңдығы 100 мм гальваникалық бетон жасау үшін бетон өндірісі жүзеге асырылады.

Қабырғалар
Ішкі және ішкі пәтерлер Калуга кабырғалар қотергыш қырыш. Сыртқы кабырга үш кабатты катты сылақпен қосылады. Әрлеу кірпіштері, ыстыққа төзімді және
М 100, қабырғаның жалпы қалыңдығы 380 мм. үйдің ішкі қабырғалары М 100 кірпішпен қапталған, қалыңдығы 250 мм. Патердің ішкі қабырғалары М 100, қалыңдығы 250 мм, м 50, м 75 ерітіндісімен құйылған кірпіштермен бөлінген. Есік және терезе жақтаулары 3 ПБ - 16 - 37п, 3 ПБ - 18 - 8 П, 3 ПБ - 21 - 8 П, 3 ПБ - 25 - 8 п курам темірбетон маркаларының қатарлы белгілерінен тұрады. қоршаулар қалыңдығы 120 мм М 75 маркалы кірпішпен, М 50 маркалы ерітіндімен құйылады.

Аралық жабындар
Ғимараттың аралдық жабындары қалыңдығы 220 мм ГОСТ 9561 - 91 ПК 51-12 маркалы құрама көп бөлікті темірбетон плиталарынан тұрады; ПК42 - 12, 15; ПК48 - 12, 15; ПК72 - 12,15. балкон мен лоджигте БЛЛ маркалы плиталар орналастырылған.
Плиталар қалыңдығы 30 мм М 100 маркалы алдын ала дайындалған цемент - құмды балкон ерітіндісіне салынады.Тақталар арасындағы тігістер М 100 маркасының бүкіл биіктігінде толығымен қолданылады. Үстіңгі тақтаның қатты қысылуын болдырмау және жылу оқшаулау сапасын жақсарту үшін плитаның тесіктері жеңіл бетонмен құйылады.
Тақтаны сыртқы қабырғаларға бекіту және өзара байланыстыру құрыштан жасалған болат талшықтарды монтаждау төсенішінің тоспаларымен дәнекерлеу арқылы жүзеге асырылады.

Еден
Бірінші қабаттың едені төселген, темірбетон плитаның үстіне қалыңдығы 10 мм цемент-құмды төсемге салынады, содан кейін PSB - 40 мм термиялық пленка қабаты, жылу қабаты бойынша қалыңдығы 50 мм М200 арматуралық трактор орнатылады. Барлық басқа қабаттарға қалыңдығы 60 мм, М 200 тартқыш қабат төселген.

Шатыр жабыны
Шатыр жабыны-су өткізбейтін және герметикалық әдіспен жасалған тегіс жабын. Су ішке қарай ағатын шатыр жабынының құрамы жүк көтергіш қабырғаға орнатылған 220 мм темірбетон плитасынан, қалыңдығы 40 - тан 200 мм-ге дейін, м 3,5 30 мм кеңейтілген сазды бетоннан, М 100 маркалы құм-цемент ерітіндісінен, "П" маркалы изопласттан, " к " маркалы ірі түйіршікті изопласттан тұрады (сурет. 2.1).
Изопласт-су өткізбейтін және шатыр жабыны битум-полимерлі еритін орау материалы. Құрамы битум негізі полиэфир мен шыны қабатынан тұратын модификацияланған атактикалық полипропилен.
Сурет 1- К маркалы изопласт

Изопласты орамалы етіп шығарады ені 1 м,ұзындығы 10 м. Изопластың жарамдылығы кемінде 30 жыл. Кілемді изопласт жоғарғы қабатқа арналған.
Маркалар:
ЭКП - 4.5 - қорғағыш слюдалы қабаттан тұрады (1 м2 - 4,5 кг массаға сайкес келеді).
ЭКП - 5.0 - түрлі түсті гранулатты қабаттан тұрады (1 м2 - 8 кг массаға сайкес келеді).
Астынан полиэтиленді материалды жұка қабатпен жабылған. Су қабатының және шатыр кілемінің төменгі қабаты полиэтиленді қабықшамен немесе екі жақ бетіде бүрку арқылы жабылған. Астарлық изопласт маркалары: ХПП - 40, ЭПП - 30, ЭПП - 40. (сурет. 2.2)

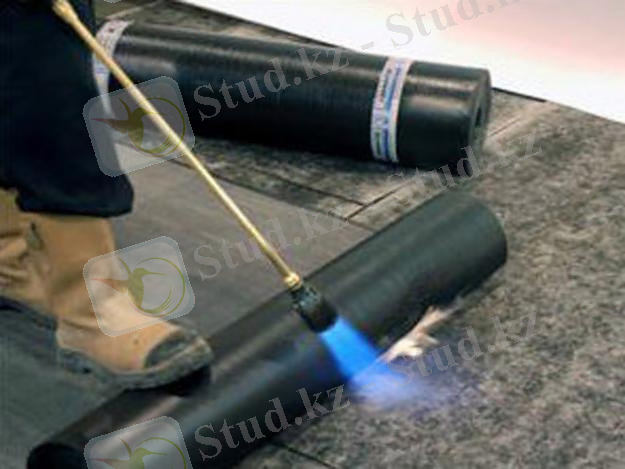

Сурет 1.1- Астарлық қабаттың жапсырмасы

Изопласт әртүрлі климаттық аймақтарда қолданылады. Қажетті шатыр кілемінің әрлеуін алу үшін беріктік пен суға төзімділікті қамтамасыз ету үшін изопласттың екі қабаты қажет: астары бар бренд және үстіңгі шатыры бар бренд.
Бөлімдер
Секциялар М 75 маркалы кірпіштен, м 50 цемент ерітіндісінен жасалған. бөлімнің қалыңдығы 250 мм. екі жағынан цемент-құм ерітіндісімен сыланған.
Сылақ қабатының қалыңдығы 15 мм. бөлімдер қажетті дыбыс оқшаулауын қамтамасыз етеді. Ішкі бөлімдер аралық жабындарға сүйенеді.
Баспалдақ
Жобада темірбетоннан жасалған бір типті баспалдақ қолданылды. LMF 30.12.15-4. Брондалған (Болат) қақпақтар педальдың бүйіріне болттармен дәнекерленген. Баспалдақ педальы шатыр тақтасына бекітіліп, темір ара дәнекерленген. LS 11.17 жертөле қабатында М 100 ерітіндісімен кірпішпен қапталған темірбетоннан ғимаратты түсіретін баспалдақтар орнатылды. Шатырға шығуға арналған баспалдақ барлық нормаларға сәйкес келетін дәнекерленген металдан тұрады.
Толтыру ойықтары
Терезе
Тұрғын үй әртүрлі өлшемдегі ағаш терезелер мен балкон есіктерін, жоғары сапалы odrsp және BDRSP брендтерін жобалайды. Жақтау арнайы композициямен өңделген ағаштан жасалған, бұл композиция ағашты Судан және күн сәулесінен қорғайды, бұл терезенің қызмет ету мерзімін ұзартады. Екі қабатты терезе үш камерадан кесілген, бұл жағдайда дыбыс пен жылу оқшаулау жоғарылайды. Жинаққа PD маркасының арнайы дизайнымен өңделген терезе төсеніші кіреді.
Есіктер
Инженерлік шкафтардың саңылауларында әр қабатта tu 5262 001-99 DM 01 маркалы есіктер орнатылған. Сыртқы кіреберіс есіктер металдан олардың деңгейінде орналасқан кергіш болттардың көмегімен орнатылады. Есіктің ашық күйде тұрып қалмауы немесе соғылып қалмауы үшін оның орнына есіктің дереу ашылуы мен жабылуын бәсеңдететін, оны жабық күйде ұстайтын құрылғы орнатылған. Есікті тұтқалармен, ілгішпен, құлыппен жабдықтайды. Қабырға мен есік жақтауының арасындағы ойық бекіткіш пленкамен толтырылады, есік жақтауымен бірге бекітіледі және әрлеуге ... жалғасы
