Кіріспе

Цифрлық технологияның дамуымен синхронды есептегіштер электронды жүйелердің ажырамас бөлігіне айналды, есепшотта, уақытты есептеуде және процесті басқаруда негізгі функцияларды орындады. Бұл зерттеу заманауи цифрлық жүйелердегі олардың рөлі мен маңыздылығын түсіну үшін синхронды есептегіштерді талдауға бағытталған.
Сандық электроника бүгінде қарапайым тұрмыстық техникадан бастап күрделі автоматтандыру жүйелері мен есептеу техникасына дейінгі көптеген құрылғылардың ажырамас бөлігі болып табылады. Мұндай жүйелердің жүрегі-биттер мен сигналдармен әртүрлі операцияларды орындауға мүмкіндік беретін есептегіштер. Есептегіштерді дұрыс таңдау және жобалау мүмкіндігі инженерлер мен цифрлық электрониканы жасаушылар үшін маңызды дағды болып табылады.
Бұл зерттеудің негізгі мақсаты сандық жүйелердегі есептегіштер тұжырымдамасын, олардың негізгі функциялары мен жұмыс принципін егжей-тегжейлі зерттеу және талдау болып табылады. Синхронды есептегіштер цифрлық электроникада маңызды рөл атқарады, өйткені олар тізбектер мен уақыт аралықтарын басқарады, бұл оларды осы салада таптырмас етеді. Есептегіштер кез-келген цифрлық жүйенің ажырамас бөлігі болып табылады және олардың маңыздылығын бағаламауға болмайды. Олар сандық жүйенің тиімді жұмыс істеуі үшін маңызды операциялардың дәйектілігі мен уақытты басқаруды қамтамасыз етеді. "Синхронды есептегіштер" тақырыбына кіріспе олардың сандық жүйелердегі рөлі мен маңыздылығын терең түсінуден басталады.
Есептегіштер сандық құрылғылардың негізгі компоненттері болып табылады. Олардың функционалдығы сигналдарды санауды және уақыттың кешігуін құруды қамтиды. Бұл бөлім есептегіштерге қысқаша кіріспе береді, олардың жұмысын тереңірек түсінуге негіз болады.
Бұл зерттеудің мақсаты:
Синхронды есептегіштердің әртүрлі түрлеріне кең талдау жүргізу, олардың сипаттамалары мен параметрлерін анықтау.
Әр түрлі триггерлер мен Логикалық элементтерді қолдана отырып, синхронды есептегіштерді жобалау әдістерін зерттеу.
Сандық электрониканың әртүрлі салаларында синхронды есептегіштерді қолдануды қарастыру және олардың заманауи технологиялық жүйелердегі ерекшеліктерін анықтау.
Синхронды есептегіштерді пайдалану кезінде туындайтын мәселелерді анықтау және тиімді шешімдерді ұсыну.
Синхронды есептегіштер цифрлық электроникада шешуші рөл атқарады және бұл зерттеу олардың функционалдығына, дизайнына және заманауи технологияларда қолданылуына жан-жақты шолу жасауға бағытталған.
1 Синхронды есептегіштер

Синхронды (немесе параллель) есептегіштер есептегіштердің ең жылдам әрекет ететін түрі болып табылады. Белгілі бір шарттарды сақтай отырып, олардың биттілігін арттыру іске қосудың толық кідірісінің артуына әкелмейді. Бұл синхронды есептегіштер тамаша есептегіштер ретінде жұмыс істейді, олардың барлық разрядтары бір уақытта, параллель іске қосылады. Бұл жағдайда есептегіштің кідірісі шамамен бір триггердің кідірісіне тең. Мұндай өнімділікке чиптің ішкі құрылымын едәуір қиындату арқылы қол жеткізіледі.
Сонымен қатар, синхронды есептегіштердің жетіспеушілігі асинхронды есептегіштермен және асинхронды есептегіштермен салыстырғанда олардың жұмысын басқарудың күрделілігі болып табылады. Сондықтан синхронды есептегіштерді өте жоғары жылдамдықты, разрядтарды ауыстырудың өте жоғары жылдамдығын қажет ететін жағдайларда ғана қолданған жөн.

1.1 Синхронды есептегіштердің классификациясы

Синхронды есептегіштер, сандық құрылғылардың негізгі компоненттері, олардың қолданылуы мен сипаттамаларын анықтайтын триггер түрлері мен функционалдық ерекшеліктеріне байланысты әртүрлі санаттарға бөлінеді. Олар триггер түрлері бойынша (JK есептегіштері, D-есептегіштер, T-есептегіштер), функционалдық ерекшеліктері бойынш (екілік есептегіштер, декардтық есептегіштер, берілген шегі бар есептегіштер) және арнайы сипаттамалары бойынша (асинхронды қалпына келтіру есептегіштері, параллельді жүктеу есептегіштері, құлыптау есептегіштері) болып бөлінеді.
Бұл жіктеулер синхронды есептегіштердің әртүрлілігін, олардың қолданылуын және сандық жүйелердегі рөлін жақсы түсінуге мүмкіндік береді.

1.1.1 Триггер түрлері бойынша

JK есептегіштері синхронды есептегіштердің бір түрі болып табылады, мұнда әрбір келесі бит алдыңғыға байланысты. Бұл әртүрлі есептерді шешуде жоғары жылдамдығымен және икемділігімен танымал есептегіштердің ең әмбебап түрлерінің бірі. JK есептегішінің негізгі жұмыс принципі-есептегіштің ағымдағы күйі алдыңғы мәнге негізделген жаңартылған кездегі жад. Бұл JK есептегіштерін күйлерді дәл бақылауды қажет ететін жүйелерде әсіресе пайдалы етеді. JK есептегіштері көбінесе желілік құрылғыларда, таймерлерде және жылдамдық пен дәлдік маңызды басқа құрылғыларда қолданылады. Оларды қолдану тек осы салалармен ғана шектелмейді, сонымен қатар олар көптеген басқа жүйелерде қолданылады, мұнда күйді дәл бақылау және ақпаратты жылдам жаңарту қажет.
D-есептегіштер немесе кідіріс есептегіштері - қарапайым басқару және басқару тапсырмаларына арналған есептегіштердің басқа түрі. Олар бір кіріс сигналына ие және деректерді сақтау және беру үшін сандық жүйелерде қолданылады. ОЛ-есептегіштерден айырмашылығы, В-есептегіштерде алдыңғы күй туралы жады жоқ, бұл оларды пайдалануды жеңілдетеді және оларды тікелей және жылдам бақылауды қажет ететін жүйелер үшін тамаша шешім етеді. D-есептегіштер цифрлық деректер жүйелерінде және жылдам және сенімді бақылау маңызды басқа жүйелерде кеңінен қолданылады. Олардың қарапайымдылығы мен сенімділігі оларды көптеген қолданбалар үшін тамаша таңдау жасайды, соның ішінде деректер жүйелері, басқару жүйелері және т.б.
T-есептегіштер немесе коммутациялық есептегіштер күйлер арасында ауысу қабілетімен ерекшеленеді. Бұл есептегіштердің осы түрінің басты артықшылығы. Олар жүйелерді басқару мен басқаруда үлкен икемділік беретін командалық күйін өзгерте алады. T-есептегіштер әдетте Телекоммуникациялық жабдықтар мен желілік құрылғылардың кейбір түрлері сияқты күйлерді жиі және жылдам ауыстыруды қажет ететін жүйелерде қолданылады. Есептегіштің бұл түрі жүйелерді басқаруда үлкен икемділік пен тиімділікті қамтамасыз етеді, бұл оны әртүрлі қолданбалар үшін тамаша таңдау жасайды.

1.1.2 Функционалдық ерекшеліктері бойынша

Сандық электроникадағы екілік есептегіштер
Екілік есептегіштер сандық жүйелердегі стандартты және тиімді құрал болып табылады, мұнда әр бит 0 немесе 1 мәндерін қабылдайтын битпен көрсетіледі. Оларды кеңінен қолдану логикалық операцияларды едәуір жеңілдететін және ақпаратты тиімді басқаруды қамтамасыз ететін екілік санау жүйесінде деректерді ұсынудың тиімділігіне байланысты. Екілік есептегіштер контекстінде жоғары тиімділік, жылдамдық және интеграцияның қарапайымдылығы ерекшеленеді, бұл оларды сандық электрониканың негізгі компоненттеріне айналдырады.
Екілік санау жүйесі деректердіактам және тиімді ұсынуды қамтамасыз етеді. Екілік есептегіштегі әрбір бит екі ерекше күйді білдіреді (0 және 1), бұл оларды ақпаратты дәл есепке алу және өңдеу үшін өте қолайлы етеді.
Екілік есептегіштердің артықшылығы-оларды логикалық операцияларға біріктірудің қарапайымдылығы. Биттерге негізделген құрылымның арқасында олар цифрлық жүйелердегі бит деңгейіндегі ақпаратты өңдеу үшін маңызды бит операцияларының тиімді орындалуын қамтамасыз етеді.
Екілік есептегіштер жоғары тиімділік пен жылдамдықпен ерекшеленеді, бұл күйлер арасындағы ауысу жылдамдығына айтарлықтай әсер етеді. Бұл деректерді жылдам өңдеуді қажет ететін әртүрлі сценарийлерде жеделдікті қамтамасыз етеді.
Екілік есептегіштердің стандарттылығы мен әмбебаптығы оларды әртүрлі сандық жүйелерге біріктіруді жеңілдетеді. Олар есептегіштердің, таймерлердің және басқа құрылғылардың ажырамас бөлігі болып табылады, олар операциялардың дәйектілігі мен ақпаратты есепке алуды қамтамасыз етеді.
Ондық санау жүйесіндегі декардтық есептегіштер:
Декардтық есептегіштер-бұл әр Сан ондық санау жүйесінде (0-9) ұсынылатын құрылғылар. Бұл оларды деректерді ондық түрінде ыңғайлы көрсету негізгі аспект болып табылатын қосымшалар үшін өте қолайлы етеді. Мысалы, олар уақыт пен сағат есептегіштерінде кеңінен қолданылады, мұнда адамдар ондық форматтағы деректерді қабылдауға және өзара әрекеттесуге дағдыланады.
Декардтық есептегіштер сағаттар мен секундомерлер сияқты әртүрлі уақыт өлшемдерінде қолданылады. Адамға ондық жүйеде уақытты қабылдау табиғи, ал онжылдық есептегіштер осы контексттерде пайдалану мен түсінуді жеңілдетеді.
Берілген шегі бар есептегіштер:
Берілген Шекті есептегіштер жүйелерге есептегіш мәндерінің ауқымын басқаруға және шектеуге мүмкіндік береді. Бұл сипаттама жүйенің жұмысында қателіктерге әкелуі мүмкін шамадан тыс толып кетуді немесе шамадан тыс ұлғаюды болдырмау қажет сценарийлерде шешуші болып табылады.
Есептегіш диапазонын шектеу толып кетудің алдын алып, жұмыста тұрақтылықты қамтамасыз етеді. Бұл әсіресе деректердің дәлдігі мен сенімділігі шешуші рөл атқаратын қосымшаларда өте маңызды.
Берілген шегі бар есептегіштер әртүрлі жұмыс жағдайларында тұрақты және сенімді жұмысты қамтамасыз етеді. Бұл санаудың дәлдігін сақтау және сандық жүйелердің жұмысындағы ақаулардың алдын алу үшін маңызды.

1.1.3 Арнайы сипаттамалары бойынша

Асинхронды қалпына келтіру есептегіштері:
Асинхронды қалпына келтіру есептегіштері синхрондау процесіне қарамастан, оларды асинхронды түрде нөлге келтіруге мүмкіндік беретін бірегей мүмкіндікті ұсынады. Бұл есептегіштің күйін жедел және асинхронды бақылауды қамтамасыз ету қажет сценарийлерде маңызды. Бұл сипаттама есептегіштің жұмысына хирургиялық араласу өте маңызды болуы мүмкін жағдайларда қолданылады және нөлге қалпына келтіру бірден жүзеге асырылуы керек.
Асинхронды қалпына келтіру есептегіштері жедел және тәуелсіз қалпына келтіру моментін қамтамасыз етеді, бұл есептегіштің күйіне тез әсер етуді қажет ететін жағдайларда пайдалы.
Параллельді жүктеу есептегіштері:
Параллельді жүктеу есептегіштері бастапқы мәнді бір уақытта бірнеше разрядқа жүктеу мүмкіндігін ұсынады. Бұл есептегішті инициализациялау процесін едәуір жеңілдетеді және оның бастапқы күйін басқаруға икемділік береді.
Есептегіштің бастапқы мәнін тез және дәл орнату қажет болған жағдайда, параллельді жүктеу есептегіштері тиімді инициализация механизмін ұсынады.
Құлыптау есептегіштері:
Құлыпталған есептегіштер оларды мәнді өзгертуден блоктауға мүмкіндік беретін мүмкіндікке ие. Бұл есептегіш күйінің кездейсоқ немесе қажетсіз өзгерістерінен қосымша қорғаныс қабатын ұсынады.
Тұрақтылық пен кездейсоқ әсерден қорғау маңызды сценарийлер Құлыпталған есептегіштердің арқасында күшейтіледі. Бұл сипаттама бастапқы деректерді сақтауға және олардың бақылаусыз өзгеруіне жол бермеуге сенімділік береді.

1.2 Сипаттамаларын салыстыру

Синхронды есептегіштер-триггер түрлері мен функционалдық сипаттамалары бойынша бөлінген құрылғылардың әртүрлі класы. Негізгі жіктеулердің бірі-есептегіштің негізгі құрылымын анықтайтын триггер түрлері бойынша бөлу.
JK есептегіштері, D есептегіштері және T есептегіштері өздерінің ерекше сипаттамалары мен артықшылықтарына ие. JK есептегіштері әмбебаптығымен және жұмыс жылдамдығымен танымал, D есептегіштері пайдаланудың қарапайымдылығымен және сенімділігімен ерекшеленеді, ал T есептегіштері күй ауыстырғыштарының икемділігімен ерекшеленеді. Белгілі бір тапсырма үшін есептегішті таңдағанда, жүйенің талаптарын оңтайлы қанағаттандыру үшін осы сипаттамаларды ескеру қажет. Бұған жұмыс жылдамдығы, икемділік, жылдам ауысу қабілеті және т.б. сияқты әртүрлі факторлар кіруі мүмкін. Оны биз 1.1- кестеден көре аласыз.

1.1-кесте
Есептегіштерді сипаттамалары арқылы салыстыру

Сипаттама есептегіш
JK-есептегіште
JK-есептегіштер
T-есептегіштер

Әмбебаптығы
Жоғары
Орташа
Орташа
Жұмыс жылдамдығы
Жоғары
Орташа
Орташа
Пайдаланудың қарапайымдылығы
Орташа
Жоғары
Орташа
Сенімділік
Орташа
Жоғары
Орташа

Екінші маңызды жіктеу есептегіштерді функционалдық ерекшеліктері бойынша бөлу болып табылады:
Екілік есептегіштер-бұл әр Сан екілік санау жүйесінде (0 және 1) ұсынылатын құрылғылар. Бұл есептегіштер сандық жүйелерде кеңінен қолданылады.
Декардтық есептегіштер әр санды көрсету үшін ондық санау жүйесін (0-9) пайдаланады. Олар, мысалы, уақыт есептегіштерінде және сағаттарда қолданылады.
Берілген шегі бар есептегіштерді белгілі бір мән шегінде жұмыс істеуге конфигурациялауға болады, бұл шот ауқымын шектеу қажет жүйелерде пайдалы.
Есептегіштердің арнайы сипаттамалары олардың жіктелуінде де маңызды рөл атқарады:
Асинхронды қалпына келтіру есептегіштерін синхрондауға қарамастан асинхронды түрде қалпына келтіруге болады.
Параллельді жүктеу есептегіштері бастапқы мәнді бір уақытта бірнеше разрядқа жүктеуге мүмкіндік береді.
Мәнді өзгерту үшін құлыпталған есептегіштерді құлыптауға болады.
Есептегіштердің сипаттамаларын, олардың қолданылуын және синхронды параллель және дәйекті есептегіш типтерінің арасындағы айырмашылықтарды салыстыру сандық электроникадағы осы маңызды компоненттердің әртүрлілігі мен функционалдығын толықтырады.

1.3 Пайдалану салалары

Сандық электроника әлемінде синхронды есептегіштер әртүрлі сценарийлерде кеңінен қолданылатын негізгі элементтер болып табылады. Оларды әртүрлі салаларда қолдануды қарастырайық:
Уақытша сценарийлер:
Синхронды есептегіштер нақты уақыт сценарийлерінде шешуші рөл атқарады. Мысалы, JK есептегіштері JK триггерлерінің арқасында әмбебаптық пен күйлердің жылдам ауысуын пайдаланып, Таймерлер мен секундомерлерде өз қолданылуын табады. Бұл, мысалы, уақыт аралықтарын жоғары дәлдікпен өлшеу қажет болатын математикалық есептеулер саласында маңызды.
D-есептегіштер пайдаланудың қарапайымдылығы мен жоғары сенімділігінің арқасында цифрлық деректер жүйелері үшін тамаша. Олардың тұрақтылығы оларды компьютерлік желілерде ақпараттың сенімді берілуін қамтамасыз ету үшін тамаша таңдау жасайды.
Күйлерді ауыстыру икемділігі бар T-есептегіштер жұмыс сценарийлерін жиі және икемді өзгертуді қажет ететін жүйелерде өз орнын табады. Бұл, мысалы, өзгеретін жағдайларға бейімделуді қажет ететін Басқару жүйелерінде пайдалы болуы мүмкін.
Санау жүйелерін ескере отырып жүйелер:
Сандық жүйелер саласында синхронды есептегіштер негізгі мәнге ие. Екілік жүйеде деректерді білдіретін екілік есептегіштер компьютерлер сияқты сандық құрылғыларда кеңінен қолданылады. Бұл электрондық құрылғылардағы ақпаратты тиімді басқаруға және өңдеуге мүмкіндік береді.
Ондық жүйеде сандарды білдіретін декардтық есептегіштер уақытты немесе басқа ақпаратты таныс ондық түрінде көрсету маңызды болған жағдайда қолданылады. Мысалы, оларды уақыт есептегіштері мен сағаттарда қолдануға болады, мұнда адамның уақытты қабылдау ыңғайлылығы өте маңызды.
Нақты талаптар:
Асинхронды қалпына келтіру есептегіштері синхрондауға қарамастан нөлге теңестіру мүмкіндігін береді. Бұл, мысалы, оқиғаларға жылдам жауап беруді және бастапқы күйіне жедел оралуды қажет ететін сценарийлерде пайдалы.
Параллельді жүктеу есептегіштері бастапқы мәндерді бір уақытта бірнеше разрядқа жүктеу қажет болған кезде ыңғайлылықты қамтамасыз етеді. Бұл, мысалы, есептегішті дәл баптау кезінде маңызды болуы мүмкін.
Мәндердің қажетсіз өзгеруіне жол бермейтін құлыптау есептегіштері рұқсат етілмеген араласулардан немесе өзгерістерден қорғау маңызды сценарийлерде маңызды болуы мүмкін. Мұндай есептегіштерді, мысалы, ақпараттың тұтастығы бірінші кезектегі шарт болып табылатын деректерді сақтау жүйелерінде қолдануға болады.

1.4 Синхронды есептегіштердің синхронды параллель және синхронды сериялық түрлері

Синхронды сериялық есептегіш. Синхроимпульстерді беру әдісіне сәйкес мұндай есептегіштер параллель, яғни синхроимпульстер есептегіштің барлық триггерлеріне параллель, ал басқару әдісіне сәйкес (басқару импульстарын беру) - дәйекті. JK триггерлерінде іске асырылған синхронды сериялық есептегіштің схемасы 1.1-суретте көрсетілген.

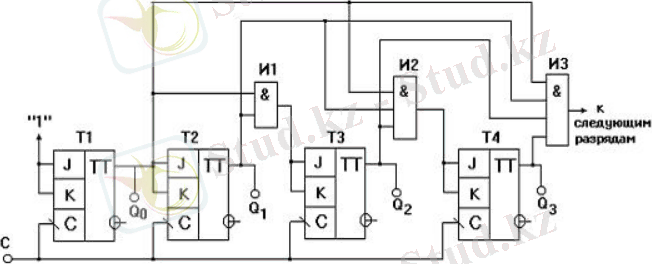

1.1 Сурет JK триггерлеріндегі синхронды сериялық есептегіш.

Синхронды сериялық есептегіш жоғары жылдамдыққа ие, алайда басқару деңгейлерін дәйекті түрде қалыптастыру арқылы "J" және "К" санау триггерлерінің кірістерінде өнімділік біршама төмендейді. Бұл кемшіліктен параллельді синхронды есептегіштер алынып тасталады, онда басқару деңгейлерін қалыптастыру және оларды есептегіш триггерлерінің тиісті кірістеріне беру бір уақытта, яғни параллель жүзеге асырылады. Параллель синхронды есептегішті іске асырудың мысалы 1.2-суретте көрсетілген.
Есептегіште бір ортақ синхрондау сызығы болғандықтан, триггерлердің күйі синхронды түрде өзгереді, яғни синхронды импульс бойынша күйін өзгертуі керек триггерлер мұны бір уақытта жасайды, бұл синхронды есептегіштердің жылдамдығын айтарлықтай арттырады.

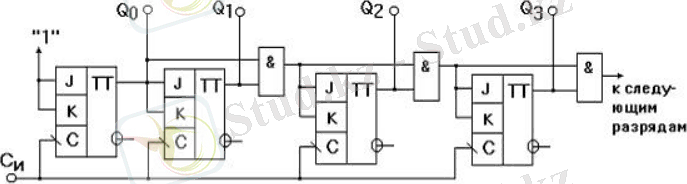

1.2 Сурет JK триггерлеріндегі параллель жиынтық есептегіш.

Ерікті шот-фактура коэффициенті бар есептегіштер. Есептегіш құрылғылардың осындай класын құру принципі екілік санау коэффициентінен ерекшеленетін есептегіштер үшін артық болып табылатын қарапайым екілік санауыштың бірнеше күйін алып тастаудан тұрады. Бұл жағдайда есептегіш ішіндегі кері байланыс арқылы артық күйлер алынып тасталады.
Кез келген есептегіш үшін артық күйлердің саны келесі өрнектен анықталады:
М = 2m-Ксч,
мұндағы М-тыйым салынған күйлердің саны, Ксч-шоттың қажетті коэффициенті; 2m - екілік есептегіштің тұрақты күйлерінің саны.
Есептегішті ерікті санау коэффициентімен синтездеудің міндеті қажетті кері байланыстарды анықтау және олардың санын азайту болып табылады. Қажетті триггерлер саны өрнектен анықталады
n= [Log2 Ксч],
мұндағы [Log2 Ксч] - берілген ksch қайта есептеу коэффициентінің ең жақын бүтін санға дейін дөңгелектелген екілік логарифмі.
Әрбір жеке жағдайда қажетті қайта есептеу коэффициентін алудың нақты әдістерін қолдану қажет. Берілген санау коэффициенті бар есептегіштерді алудың бірнеше әдістері бар. Олардың осы әдістерінің бірі-санына сәйкес келетін комбинацияда орнатылған есептегішті дереу "0" қалпына келтіру. Ол сондай-ақ төгілу әдісі деп аталады. Есептегішті іске асырудың мысалын қарастырыңыз Ксч=10 автосброс әдісімен. 1010 күйін қабылдаған сайын екілік төрт биттік есептегішті нөлге "қалпына келтіру" арқылы есептегіштің әрбір он импульстен кейін бастапқы күйіне"қайтарылуын" қамтамасыз етуге болатыны анық. Мұндай әдісті K1533IE5 чипінде жасалғандай, қондырғы кірістерінде конъюнкция (Және) ұяшықтары бар интегралды дизайндағы есептегіштерді пайдалану кезінде қолдануға ыңғайлы. Бұл мысалда (1.3 сурет) Ксч = 10 қайта есептеу коэффициентін қамтамасыз ететін қосылыстар ұйымдастырылған.

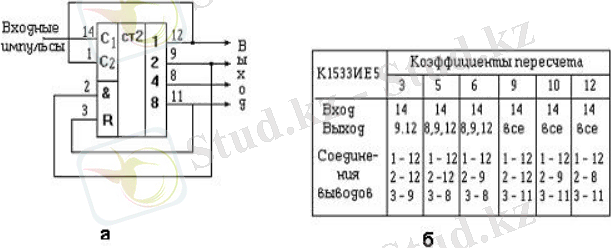

1.3 Сурет Есептегіштің мысалы Ксч = 10 (а) және қосылыстар кестесі (б) әр түрлі қайта есептеу коэффициенттерін алу үшін.

1.3-Суреттен көрініп тұрғандай, есептегіштің шығысында 1010 кодтық комбинациясына қол жеткізу фактісін анықтайтын ұяшықтың рөлін ұяшық ойнайды және IMS k1533ie5 қалпына келтіру кірісінде бар.
1.3 б-суреттегі кестеде K1533IE5 есептегішінің көмегімен әртүрлі қайта есептеу коэффициенттерін алу үшін қосылыстардың конфигурациясы түсіндіріледі. Кестеде коэффициенттерді алудың ең айқын нұсқалары (2, 4, 8, 16 ) көрсетілмеген. Кестенің "қосылыстар" бағанында чиптің қандай түйреуіштерін бір-бірімен байланыстыру керек екендігі көрсетілген: мысалы, 1-12 көрсеткіші 1 түйреуішті 12 түйреуішпен қосу керек дегенді білдіреді. Кестенің "кіріс" және "Шығыс" жолдарында кіріс импульстарын беру керек және сәйкесінше шығу керек чиптің Шығыс нөмірлері көрсетілген. Айта кету керек, IMS K1533IE5 төрт санау триггерінен тұрады, олардың біреуінде бөлек кіріс және шығыс түйреуіштері бар, ал қалған үш триггер асинхронды есептегіш схемасы бойынша тізбектей жалғанған.
Есептегіштің ерікті санау коэффициентімен синтезі. Берілген шот коэффициенті бар есептегіштерді жобалау әдістерінің бірі-өтпелі кестені құру, оның бірінші бағандарында есептегіш триггерлерінің ағымдағы күйлері, ал келесі күйлерде олардан кейінгі күйлер көрсетіледі. Кестені ... жалғасы
