Әбілқас Сағынов атындағы
----------------------------------- ----------------------------------- ----------
Қарағанды техникалық университеті КеАҚ
----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------
Энергетикалық жүйелер кафедрасы
----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------
ТӘЖІРИБЕ
----------------------------------- ----------------------------------- ----------
БОЙЫНША ЕСЕП
----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------
Light Engineering
----------------------------------- ----------------------------------- ----------
(тәжірибе орны)
----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------
Жетекшісі
----------------------------------- ----------------------------------- ----------
________________________ Каюмов Д.И.
----------------------------------- ----------------------------------- ----------
(бағасы) (кәсіпорыннан қолы, аты-жөні)
----------------------------------- ----------------------------------- ----------
Нишена Е.Г.
----------------------------------- ----------------------------------- ----------
Комиссия мүшелері (факультеттен қолы, аты-жөні)
----------------------------------- ----------------------------------- ----------
Какимова К.Ш. Білім алушы Жаксыбай Д.Н.
----------------------------------- ----------------------------------- ----------
(қолы) (аты-жөні) (аты-жөні) ЭЭ-23-2
----------------------------------- ----------------------------------- ----------
Таранов А.В. (группасы)
----------------------------------- ----------------------------------- ----------
(қолы) (аты-жөні) __________________________________
----------------------------------- ----------------------------------- ----------
(қолы) (күні)
----------------------------------- ----------------------------------- ----------
Оспанов Б.С.
----------------------------------- ----------------------------------- ----------
(қолы) (аты-жөні)
----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------
Магауин Б.К.
----------------------------------- ----------------------------------- ----------
(қолы) (аты-жөні)
----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------
2024 ж.

Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..

3
1Негізгі мағұлмат: ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ...
4
1.1Трансформатор: ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
4
1.2 Трансформатордың пайдалану әдістері ... ... ... ... ... ... ... ... ... ..
5
1.3 Әрекет принцпі: ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
6
1.4Жарықтандыру аспектілері: ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
7
1.5Жарық диодтары немесе жарық шығаратын диодтар ... ... ... ...
8
1.6 Фланецті тіректерді орнату ... ... ... ... ... ... ... . ... ... ... ... ... ... ...
9
2 Негізгі мағұлмат ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
10
2.1Тіректердің түрлері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
11
2.2Тіректердің шығу тарихы ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ...
12
2.3Тіректердің класссификациясы ... ... ... ... ... ... ... ... ... ... ... ... ...
13
2.4Өндіріс материалы бойынша ... ... ... ... ... ... ... ... ... ... ... ... ... ...
14
3 Кабель мен сымдарды тарту және орнату ... ... ... ... ... ... ... . ... ...
18
3.1 Қауіпсіздік ережелері ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... .
18
3.2Қолданылатын орны ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
19
3.3Сым мен кабельдің айырмашылығы ... ... ... ... ... ... ... ... ... ... ...
19
3.4Сым мен кабельдің түрлері ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
20
Қорытынды ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
22
Қолданылған әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ...
23
Мазмұны
----------------------------------- ----------------------------------- ----------

Кіріспе

Қазақмыс корпорациясы -- Қазақстанның алдыңғы қатарлы тау-кен және металлургия компаниясы.

Компанияның негізі Балқаш көлі ауданында мыс өндіре бастаған кезде 1930 жылы қаланды. 1992 жылы Джезказганцветмет атауымен акционерлік қоғамға айналды. 2005 жылдың қазанында Лондонның қор биржасына шығады.

Қазақмыс - Қазақстандағы ірі мыс өндіруші компания, ол осы саладағы аса ірі он әлемдік өндірушілер қатарына кіреді. Мыс өндіру бөлімшесінің өндірістік алаңқайлары Қазақстанның барлық аймақтарында орналасқан, оның ішінде 15 карьер мен жерасты кендері, 10 кен байыту фабрикасы және 2 мыс балқыту кешені де бар. Мыс болімшесінің иелігінде көмір шахталары мен электр станциялары бар. Олар кәсепорындардың қызметін жүзеге асыру үшін қажетті көлемдегі электр қуатын жеткізеді, ал артық көлемдегі электр қуаты сатылады.

1995 жылы Жезқазғантүстімет АҚ Самсунг Дойчланд ГмБх Оңтүстік Корея корпорациясының басқаруына тапсырылды. ҚР Үкіметінің бұл шешімі КСРО ыдырағаннан кейін қиын жағдайға тап болған комбинаттарды көтеру үшін инвесторларды, инвестицияларды және озық шетелдік тәжірибені тарту мақсатында қабылданды. Осы сәттен бастап ЖТМ АҚ 5 жылға осы корпорацияның басқаруына өтті. 1997 жылы Жезқазғантүстімет АҚ Қазақмыс корпорациясы ашық тұрпатты акционерлік қоғамы болып өзгертілді. 1999 жылы ол ашық акционерлік қоғам, 2003 жылы акционерлік қоғам болып қайта аталды. 2005 жылы Қазақмыс корпорациясы АҚ атауы Қазақмыс корпорациясы ЖШС болып өзгертілді. 2014 жылы Қазақмыс тобы екі компания болып қайта құрылды: жеке (көпшілікке жарияланбайтын) Қазақмыс корпорациясы ЖШС және көпшілікке жарияланатын KAZ Minerals PLC. Көпшілікке жарияланбайтын компанияға Қарағанды облысының кәсіпорындары мен объектілері және Шатыркөл кеніші кірді. Жария компанияның артында Шығыс Қазақстан облысының жобалары және Қырғызстандағы кеніш қалды

1. Негізгі мағұлмат

Электрэнергетикасы -- энергетиканың басты құрастырушысы, оның басты міндеті -- электр энергиясының тұтынушыларын электрлік энергиямен жабдықтау үшін электр энергиясын тиімді жолмен өндіру, тарату және үлестіру.

Бұл сала кез келген елдің әлеуметтік және эконономикалық дамуының маңызды бөлігі, себебі электр энергиясының энергияның басқа тасымалдаушыларынан көрі бірқатар ерекшеліктері бар: үлкен қашықтыққа таратудың, тұтынушылар арасында үлестірудің және энергияның басқа түрлеріне (механикалық, жылулық, химиялық, жарықтық және басқа да) түрлендірудің салыстырмалы жеңілдігі.

Электрлік энергияның маңызды өзгешілігі -- оны бір уақытта өндіріп, сол уақытта тұтынуға болаты.

Халық шаруашылығын электрлендіру бұл экономикалық құрылыстың, коммунисттік ортаның негізі болып табылады. Электрлендіру кең комплексті механизацияның және автоматизацияның өңдіріс процесстерінің тапсырыстарының орындалуын қамтамасыз етеді. Бұл еңбек қоғамының өнімділігін арттыру қарқыныны арттырады, өнімнің сапасын жақсартады және еңбек жағдайларын жеңілдетеді. Қазіргі кезде өнеркәсіп орындарындағы жабдықтар және технологиялар электр жабдығында маңызды іс атқарады.

Ғимараттар деп жерде орналасқан құрылыстарды атайды, оларда адам тіршілігінің түріне байланысты қажетті бөлмелер орналасады. Мысал ретінде тұрғын үйлерді, мектептерді, театрларды, гараждарды, фабрика-зауыт корпустарын және тағы басқаларды келтіруге болады.Сонымен бірге ғимарат деп кейбір имараттарды атауға болмайды (мысалы: көпірлер, бөгеттер немесе радиодіңгектер), оларда негізгі міндеттерді анықтайтын не бөлмелер, не бөлек бөлімдер болмайды. Мұндай имараттарды инженерлік деп атайды.

Өнеркәсіп ғимараттарына, көлік пен өнеркәсіп өндірісіне қызмет көрсететін ғимараттарды жатқызады, мысалы: фабрикалардың, зауыттардың, шеберханалардың, электр станцияларының, паровоз деполарының және тағы басқалардың корпустары кіреді. Ауылшаруашылық ғимараттарға, ауыл шаруашылық мұқтаждықтарын қана-ғаттандыруға арналған ғимараттарды жатқызады, мысалы: сиыр қоралар, шошқа қоралар, теплицалар (өсімдіктер өсіретін жылы жайлар), ауылшаруашылық өнімдерінің қоймалары және басқалар.

1.1 Трансформаторлар

Трансформатор - кернеулі айнымалы токты жиілігін өзгертпей басқа кернеулі айнымалы токқа түрлендіретін статикалық электрмагниттік құрылғы. Трансформатордың жұмыс істеу принципі Электромагниттік индукция құбылысына және параметрлік эффектіге негізделген. Негізгі элементтері магнитөткізгіш және онда орналасқан бірінші реттік орамалар (БРО) мен бір немесе бірнеше екінші реттік орамалардан (ЕРО) тұрады. Трансформатордың барлық орамалары бір-бірімен индуктивті түрде, ортақ магнит өрісімен байланысқан. Бірқатар Трансформаторларда екінші реттік орама қызметін бірінші реттік ораманың бір бөлігі атқарады,мұндай Трансформаторларды автотрансформаторлар деп атайды. Бірінші реттік орамаларның шықпаларын (Трансформатордың кірісі) айнымалы Кернеу көзіне, ал Екінші реттік орамаларның шықпаларын жүктемеге қосады. Бірінші реттік орамалардағы айнымалы ток магнит өткізгіште айнымалы магнит ағынын, ал екінші реттік орамалардағы өзара индукция электр қозғаушы күш (ЭҚК) тудырады. Бірінші және екінші реттік орамалардағы кернеулердің қатынасы олардағы орамдар санының қатынасына тең болады. Түрлендіретін ток түріне қарай 1 фазалы және 3 фазалы Трансформаторлар болады. Атқаратын қызметіне қарай олар күштік немесе қоректендіру трансформаторлары (электр энергиясын таратуға арналған), жоғары кернеулі сынақ трансформаторлары, ток немесе кернеу импульстерін түрлендіру үшін қолданылатын импульстік трансформаторлар, үлкен токтар мен кернеулерді өлшеуге арналған өлшеуіштік трансформаторлары, жоғары жиілікті кернеулерді түрлендіруге арналған радиожиілікті трансформаторлар және радиоэлектрондық құрылғылардың қоректендіруші блоктарында қолданылатын радиотрансформаторларға, т.б. бөлінеді. Импульстік Трансформаторлар мен қоректендіру Трансформаторлары бірнеше Гц-тен 2 МГц-ке дейінгі жиілікте, Радиожиіліктер трансформаторлар 500 МГц-ке дейінгі жиілікте жұмыс істейді. Трансформаторлардың магнитөткізгіштігі магниттік өтімділігі жоғары материалдардан (мысалы, электртех. болат таспаларынан, магнитодиэлектриктер мен фериттерден) жасалады. Электрмен жабдықтау жүйелерінде, негізінен майлы трансформаторлар қолданылады. Күштік трансформаторлар Қазақстанда Кентау трансформатор зауытында шығарылған.

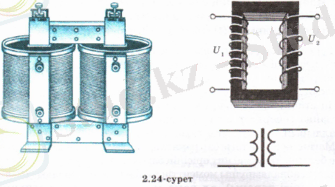

Сурет 1.1 - Трансформатор

1.2 Трансформатордың пайдалану әдістері
Трансформатор -- айнымалы токтың кернеуін жоғарылатуға немесе төмендетуге арналған электр приборы. Үй жағдайында, трансформаторды пайдаланып, электр приборын кернеуі 127 В желілен кернеуі 220 В желіге және керісінше қосуға болады. Егер трансформатор жоғары кернеулі желіге ауыстырылып қосылса, онда оны кернеуі 220 В желіге қосуға болмайды. Өйткені одан алынатын жоғары кернеу (380 В-тан астам) трансформаторлық және ол арқылы қосылған электр приборларының бұзылуына әкеліп соқтыруы мүмкін. Трансформатор таңдаған кезде оның Қуаты электр приборларын бір мезгілде қоректендіруге арналған құрал-жабдықтардың жалпы қуатынан кем болмауын есте сақтаған жөн.[3]

Әр түрлі құралдар мен қондырғылар тұтынатын кернеу өте кең диапазонда өзгереді. Тіпті бір электр қондырғысы әр түрлі кернеу пайдалануы мүмкін. Қуаттың тұрақты дерлік мәнінде айнымалы ток кернеуінің ток күшімен қатар өзгеруін айнымалы токтың трансформациясы дейді. Айнымалы токтың трансформациясын жүзеге асыратын құрал трансформатор деп аталады. Ол электромагниттік индукция құбылысының негізінде жұмыс істейді. Бұл құралды орыс ғалымы П . Н . Яблочков (1878 ж.) ойлап тапқан, кейін оны (1882 ж.) И . Ф . Усагин жетілдірді.

Сурет 1.2 - Катушка

1.3 Кернеу трансформаторы

Кернеу рансформаторы (ТН) -- кернеуді 1 кВ - тан жоғары қауіпсіз өлшеуге арналған төмендететін өлшеу трансформаторы. кернеу трансформаторының бастапқы орамасы жүктемеге параллель, ал ток трансформаторында-оған тізбектей қосылады. ТН бастапқы орамасы электр қондырғысының номиналды кернеуіне есептелген, ал қайталама орамалардың кернеуі стандартталған, әдетте 100В. тиісінше, қосылатын вольтметрдің орамасы да 100В-қа есептелген, бірақ аспап шкаласында қайталама емес, бастапқы кернеу көрсетіледі. Мысалы, егер өлшенетін кернеу 10 000 в болса, онда трансформация коэффициенті 100 болатын өлшеу трансформаторы таңдалады. Бұл қосымша есептеулерсіз жасауға мүмкіндік береді.

Кернеу трансформаторлары өлшеу құралын электр желісінен гальваникалық ажырату үшін төмен кернеу (1000 В дейін) қондырғыларында да қолданыла алады.

1.3Әрекет принципі
Кернеуді өлшеу трансформаторы құрылғы мен жұмыс принципі бойынша қуатты төмендететін трансформатордан аз ерекшеленеді. Айырмашылық тек ТН өте аз қуатқа есептелетіндігінде: кернеуді өлшеу трансформаторының қалыпты жұмыс режимі бос режим болып табылады.

ТН электротехникалық Болат табақтардан, бастапқы орамнан және бір немесе екі қайталама орамадан алынған болат өзектен тұрады. Өндіріс нәтижесінде қажетті дәлдік класына қол жеткізу керек: амплитудасы мен бұрышы бойынша. Нөлдік терминалдары бар үш фазалы кернеу трансформаторлары Жоғары кернеу жағында қысқа тұйықталу кезінде жалпы магнит ағыны негізгі болатқа тұйықталуы үшін бес өзекті магнит өткізгіште орындалады (ауа тұйықталу кезінде трансформатордың қызып кетуіне әкелетін үлкен ток пайда болады). Жоғарыда аталған себептерге сүйене отырып үш өзекті магниттік өткізгіші бар үш фазалы трансформаторларда сыртқы нөлдік терминалдар болмайды

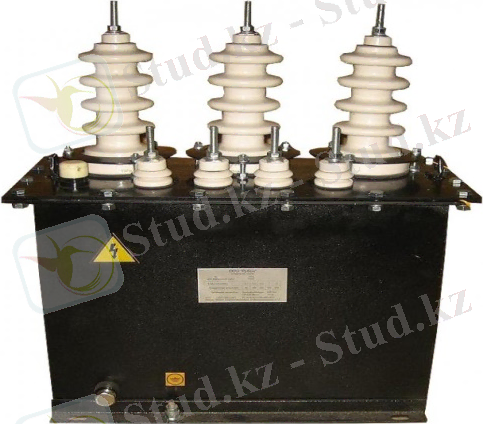

Сурет1.3- Кернеу трансформаторы

1.4 Жарықтандыру аспектілері:

Техникада және сәулетте жарықтандыру ыңғайлы және функционалды ортаны құруда негізгі рөл атқарады. Міне, осы аймақтардағы жарықтандырудың кейбір аспектілері:
I. Ғимаратты жарықтандыру дизайны: Бұл ғимарат ішінде және сыртында оңтайлы көріну мен эстетиканы қамтамасыз ету үшін жарық көздерін таңдауды және бөлуді қамтиды. Бұл терезелерді, жарықтандыру құрылғыларын, жарық құбырларын және басқа жарық көздерін орналастыруды қамтуы мүмкін.
II. Энергия тиімділігі: Тұрақтылыққа көбірек назар аударылғандықтан, инженерлер мен сәулетшілер жарықтандыру жүйелерінің энергия тұтынуын барынша азайтуға да алаңдайды. Бұл энергияны үнемдейтін шамдарды, қозғалыс сенсорларын және жарықтандыруды басқарудың автоматтандырылған жүйелерін пайдалануды қамтуы мүмкін.
III. Қауіпсіздік және қауіпсіздік: Жарықтандыру адамдардың ғимараттар мен көшелерде қауіпсіздігін сақтауда маңызды рөл атқарады. Жақсы жарықтандырылған орындар қылмыс пен жазатайым оқиғалардың алдын алуға көмектеседі.
IV. Сәулеттік жарықтандыру: Бұл ғимараттың немесе ландшафттың сәулет элементтерін ерекшелеу үшін, көңіл-күй мен көрнекі қызығушылық тудыратын жарықты пайдалану.
V. Жарықтандырудағы инновация: Жарық диодтары (LED) сияқты жаңа технологиялардың пайда болуымен жарықтандыруда шығармашылық үшін жаңа мүмкіндіктер пайда болуда. Инженерлер мен сәулетшілер өмір сүру кеңістігі мен пайдаланушы тәжірибесін жақсарту үшін жарықты пайдаланудың жаңа жолдарын зерттеп жатыр.

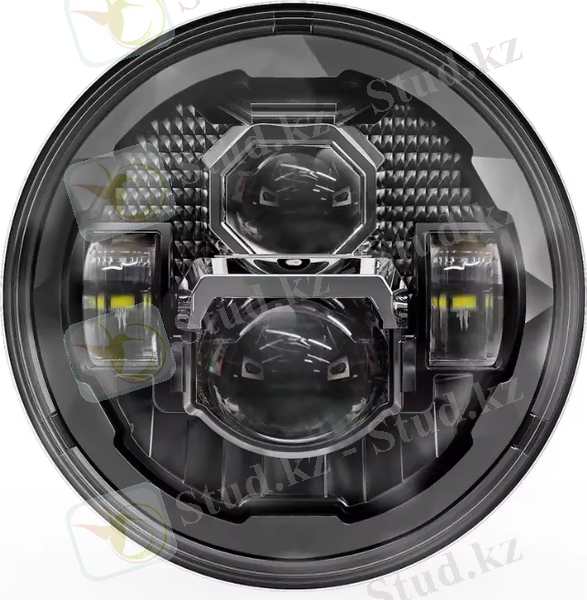

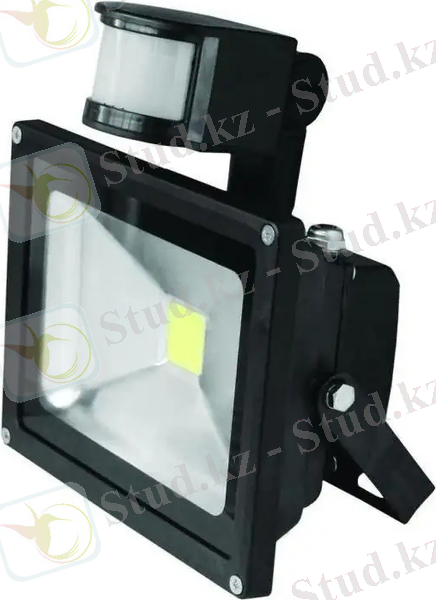

Сурет 1.4 - Жарықдиодты көше шамы Сурет 1.5 - Тұманға қарсы шамдар

5.1 Жарық диодтары немесе жарық шығаратын диодтар:

Жарық диодтары немесе жарық шығаратын диодтар (LED -- light emitting diode ағылшынша нұсқасында) -- электр тогы өткен кезде когерентті емес жарық шығаратын жартылай өткізгіш құрылғы (1.6 -сурет). Жұмыс p-n-түйісу арқылы электр тогының өтуі кезінде жарық сәулесінің пайда болуының физикалық құбылысына негізделген. Жарқылдың түсі (сәулелену спектрінің максимумының толқын ұзындығы) p-n өтуін құрайтын жартылай өткізгіш материалдардың түрімен анықталады. Шығарылған жарық спектрдің тар диапазонында жатыр, оның түс сипаттамалары онда қолданылатын жартылай өткізгіштің химиялық құрамына байланысты. Жарықдиодты шамдардың негізгі параметрлері-қуат (қуатты жарықдиодты шамдар 1-100 ватт қуат алады.), түс сипаттамалары (ультра жарық диодтары жасыл, көк және басқа түстерге ие болуы мүмкін), жарықтандыру бұрышы, қыздыру, салмақ және қуат тұтыну (қуатты жарықдиодты шамдар әдеттегіден гөрі энергияны көп қажет етеді)

Сурет 1.6 - Қолданылатын инфрақызыл жарық диоды қашықтан басқару пультінде

5.2 Фланецті тіректерді орнату

Тіректерге арналған орын ережелерге сәйкес таңдаладыорнату. Олардың астында 100 см тереңдікте іргетас шұңқыры қазылады, содан кейін оған ипотекалық элемент орнатылып, бетонмен құйылады. Негізді орнатқаннан кейін тіреуіш орнатылады. Ол тігінен орнатылып, кірістірілген элементке болттар мен гайкалармен бекітіледі. Фланец тірегін бөлшектеу де қарапайым. Бекіткіштерді бұрап, алып тастау жеткілікті. Тіректерді жаңасымен ауыстыруға болады, ал іргетас блогы орнында қалады.
Құрылым әртүрлі себептерге байланысты еңкейуі мүмкін. Көбінесе бұл топырақтың маусымдық шөгуі кезінде болады. Содан кейін фланец тірегінің бекіткіші босатылып, орнату бұрышы реттеледі және болттар қайтадан тартылады. Арнайы өтемдік сілтемелердің болуына байланысты көлбеу бұрышы өзгертілді.

2 Тіректерді орнатудың негізгі мағұлматы

Тіректер -- бұл құрылғыларды орнатуға қызмет ететін құрылымдық элементтер іргетастар және тірек құрылымдары. Негізгі функция -- күштің құрылымның бір бөлігінен екінші бөлігіне немесе іргетасқа ауысуы. Қолданылатын тірек конструкциялары мен материалдары берілетін күштің шамасы мен сипатына байланысты әр түрлі болады.
Аралықтарды ұстап тұру үшін көпірлер тіректер тіректер мен бұқалар ретінде қызмет етеді. Тірек:
1) Құрылыста, тірек конструкцияларын қолдайтын және бекітетін құрылыс элементі; күштерді құрылыстың бір бөлігінен басқаларына немесе құрылыстың негізіне береді. Өте алуан түрлі және қарапайым немесе күрделі құрылымдар түрінде орындалады. Сипаты бекітудің қажетті шарттарына, берілетін күштердің мөлшеріне, тірек құрылымдарының мөлшері мен формасына, материалдарға, климаттық және т.б. жағдайларға байланысты. Тұрғын үй, қоғамдарда. және пром. арқалықтар мен фермалар қабырғаларға, тіректерге, тіректерге, бағандарға, сондай-ақ элементтердің өзара түйісетін жерлеріне қызмет етеді (мысалы., кіші және арқалықтар). Көпірлерде аралық құрылыстарды қолдау үшін экстремалды және аралық қараңыз көпір тірегі. Әуе байланыс желілері, электр беру, байланыс желісін ілу және көше жарығы үшін
бекітілген тіректер мен діңгектер түрінде қолданылады.
2) Құрылыс механикасында құрылыстарының байланыстарының есептік схемалары түсініледі. Ең көп таралған жалпақ өзек жүйелерінде жалпақ жүйе 4 негіз бар. Cхемалар топсалы немесе цилиндрлік жылжымалы; топсалы қозғалмайтын; қысылған қозғалмалы; қысылған қозғалмайтын. Топсалы жылжымалы бекітілген жүйенің топса осінің айналасындағы тік жазықтықта айналуына және тірек жазықтығына параллель алға жылжуына мүмкіндік береді. Топсалы қозғалмайтын жүйені топса осінің айналасында ғана айналдыруға мүмкіндік береді. Қысылған жылжымалы тек бекітілген жүйенің алға жылжуына мүмкіндік береді. Қысылған қозғалмайтын жүйенің кез-келген қозғалысына жол бермейді және жүйенің массивке қатты енуін білдіреді.

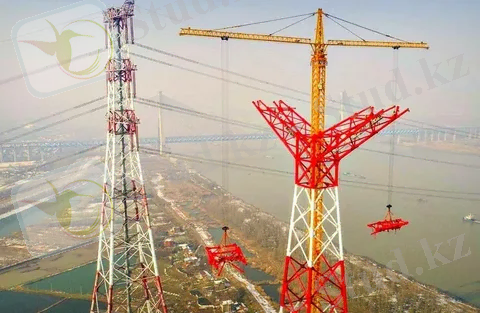

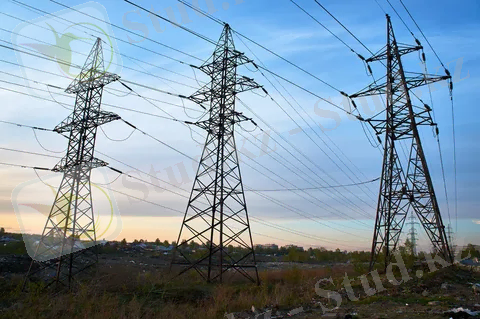

Сурет 2.1 - Тірек

2.1 Тіректердің түрлері

Электр беру желілерінің тіректері -65 ° C-қа дейінгі сыртқы ауа температурасында электр беру желілерінің құрылымдарына арналған және электр сымдарын белгілі бір деңгейде бекітуге және ілуге жауап беретін электр беру желілерінің негізгі құрылымдық элементтерінің бірі болып табылады.
Байланысты сымдарды тоқтата тұру тәсілдері тіректер екі негізгі топқа бөлінеді:
I. Аралық тіректер, онда сымдар тіреу қысқыштарына бекітіледі;
II. Қызмет ететін якорь типті тіректер ауырлықтар сымдар; бұл тіректерде сымдар кернеу қысқыштарына бекітіледі.
Тіректердің бұл түрлері арнайы мақсаттағы түрлерге бөлінеді:
I. Аралық түзу тіректер желінің түзу учаскелеріне орнатылады. Аспалы оқшаулағыштары бар аралық тіректерде сымдар тігінен ілулі тұрған тірек гирляндтарға бекітіледі; түйреуіш оқшаулағыштары бар тіректерде сымдар сым байланысы арқылы бекітіледі. Екі жағдайда да аралық тіректер көлденең жүктемелерді желдің қысымынан сымдарға, ал тірекке және тікке -- сымдардың, оқшаулағыштардың салмағынан және тіректің өлі салмағынан қабылдайды.
II. Аралық бұрыштық тіректер желінің бұрылыс бұрыштарына тірек тізбектеріндегі аспалы сымдармен орнатылады. Аралық түзу тіректерге әсер ететін жүктемелерден басқа, аралық және анкерлік-бұрыштық тіректер сымдар мен кабельдердің ауырлық күшінің көлденең компоненттерінен жүктемелерді де қабылдайды. Электр беру желісінің бұрылу бұрыштарында көбірек 20° салмақ аралық бұрыштық тіректер айтарлықтай артады. Жоғары бұрылыс бұрыштарында якорьдің бұрыштық тіректері орнатылады.
Зәкірлік тіректерді трассаның түзу учаскелеріне орнатқан кезде және сымдарды тіректің екі жағына бірдей салмақпен іліп қойғанда, сымдардан көлденең бойлық жүктемелер теңестіріледі және якорь тірегі аралық тірекпен бірдей жұмыс істейді, яғни ол тек көлденең көлденең және тік жүктемелерді қабылдайды. Қажет болса, тіректің бір жағынан және екінші жағынан сымдарды сымдардың әр түрлі ауырлығымен тартуға болады. Бұл жағдайда көлденең көлденең және тік жүктемелерден басқа көлденең бойлық жүктеме тірекке әсер етеді.
Бұрыштарға якорь тіректерін орнатқан кезде якорь-бұрыштық тіректер жүктемені сымдар мен кабельдердің керілуінің көлденең компоненттерінен де қабылдайды.
Тіректердің аталған түрлерінен басқа, желілерде арнайы тіректер де қолданылады: транспозициялық, тіректердегі сымдардың орналасу ретін өзгертуге қызмет етеді; тармақталу -- негізгі желіден тармақталуды жүзеге асыру; өзендер мен су айдындары арқылы өтетін үлкен өткелдердің тіректері және т.б
Электр беру желілерінде ағаш, болат және темірбетон тіректер қолданылады. Алюминий қорытпаларынан және композиттік материалдардан жасалған тәжірибелік конструкциялар да жасалды.

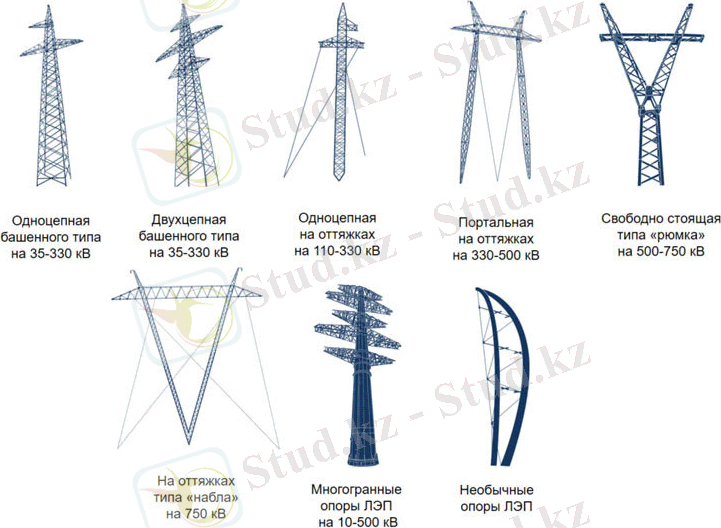

Сурет 2.2 - Тіректердің түрлері

2.2 Тіректердің ... жалғасы
