Кіріспе

Бұл кіріспеде 14.08-ден 01.09 дейінгі кезеңде Қазақтелеком АҚ-да
жүргізілген өндірістік тәжірибенің қатысуының талдауы ұсынылды, оның студенттер мен компаниялар үшін мақсаттары мен артықшылықтарын, сондай- ақ осы процестің негізгі аспектілерін қарастырылды.
ҚазАТУ университеті 1957 жылы құрылды, оның алғашқы ректоры М.А.Гендельман және директоры Т.Г.Духов болды. ҚазАТУ-да 9 факультет (техникалық, агрономиялық, орман шаруашылығы, топырақ, экономикалық, энергетика, гуманитарлық, ветеринарлық және әскери) және 44 кафедра бар. Энергетика факультетінде 4 кафедра бар, атап айтқанда энергетикалық жабдықтарды пайдалану кафедрасы, электрмен жабдықтау кафедрасы, радиотехника, электроника және телекоммуникациялар кафедрасы және жылу энергетикасы кафедрасы.
Энергетика факультетінің Радиотехника, электроника және телекоммуникациялар кафедрасы Қазақ агротехникалық университетіндегі іргелі құрылымдардың бірі болып табылады. Сәкен Сейфуллин Қазақстан экономикасының қолданыстағы секторларын цифрландыру және технологиялық қайта жарақтандыру үшін тиісті цифрлық құзыреттілігі бар мамандарды даярлау туралы
Студенттердің өндірістік тәжірибесі жоғары білікті мамандарды дайындаудың ең маңызды кезеңі болып табылады. Практиканың негізгі мақсаты - студенттердің оқу процесінде алған теориялық білімдерін тиянақтау және теория мен практиканы тығыз ұштастыра отырып, болашақ мамандығы бойынша практикалық дағдыларды қалыптастыру.
Жергілікті тағылымдамалардың сапасын бақылауды қамтамасыз ету мақсатында салық органдары қызметкерлері арасынан басшы тағайындалады, банк секторынан және әртүрлі ұйымдардан.

1 Ұйым туралы мәлімет

Қазақтелеком АҚ акционерлік қоғамының ақпараттық саясаты (бұдан әрі - Саясат) Қазақстан Республикасының заңнамасына (бұдан әрі - Заңнама), Қазақтелеком АҚ (бұдан әрі - Қоғам) Жарғысына және Корпоративтік басқару кодексіне сәйкес әзірленген.
Саясат Қоғам қызметі туралы ақпаратты Қоғам акционерлеріне, Қазақстан Республикасының мемлекеттік органдарына, Қоғам қызметіне мүдделі тұлғаларға, инвесторлар мен өзге де тұлғаларға (бұдан әрі - Ақпарат алушылар) ашудың, сондай-ақ Қоғамның қызметтік, коммерциялық және Заңмен қорғалатын өзге де құпиясын құрайтын ақпаратты қорғаудың негізгі принциптері мен жалпы талаптарын анықтайды.
Саясат Қазақстандағы, сондай-ақ одан тысқары жерлердегі жұртшылықтың Қоғам қызметі туралы хабардарлық деңгейін арттыруға бағытталған. Бұл Қоғам туралы оң қоғамдық ой-пікірдің (жақсы имидждің) қалыптасуына және инвесторлар мен жұртшылық тарапынан сенімнің нығаюына мүмкіндік туғызады. Қазақстан телекоммуникациясының жеткізу нүктесі, 1862 жылы Верный мен Пішпек қалаларын байланыстырған телеграф желісі болды. Сол кезеңде Қазақстан қалалары мен жалпы барлық өңірін қоршаған ортамен тез байланыстыратын жалғыз тиімді құрал болды. Келесі жылы телеграф желісі бойынша байланыс Верный қаласы мен Жетісу - Жәркент, Лепсі, Сергиопол, Қапал уездік қалалары арасында, ал содан кейін батыста - Ташкентте және солтүстікте - Семей мен Омбыда орнатылды.
Сол кезде көпшілікке қолжетімді бола бермейтін телефон байланысы да дамып келе жатты. Революцияға дейінгі кезеңде Қазақстан телефон абоненттерінің жалпы саны мыңнан аспайтын еді. Өзінің желілік торабы бар қалалық телефон станциялары Верный, Қызылорда, Қостанай, Семей, Орал, Павлодар, Петропавловск қалаларында болды.

----------------------------------- ----------------------------------- ----------
2 Басты бөлімі

Муфта - техникада біліктерді, құбырларды, болат арқандар мен кабельдерді, т.б. жалғастыруға арналған құрылғы.
Ал өз мамандығымызға келер болсақ, Кабельдік муфта дегеніміз - электрикалық және оптикалық кабельдерді кабельдік желіге жалғау үшін немесе электрлік жабдықтарға, станциондық құрылыстарға, электрмен жабдықтау мен байланыстың әуе желілеріне жеткізу үшін қолданылатын құрал болып табылады. Муфталар кабельдің электрлік, конструктивтік, механикалық тұтастығын қамтамасыз ететін бөліктер мен материалдардың жиынтығынан тұрады. Жиынтықтың құрамы жұмыс кернеулігімен, жиілікпен, оқшаулықтың түрімен, тарамдардың санымен, кабельдің конструктивтік ерекшеліктерімен анықталады.
Кабельдік муфтаға қажетті көрсеткіштер:
Муфтаның мақсаты - екі немесе оданда көп кабельдерді жалғау немесе тарататын қалқандарға және тұтынушыларға жалғау үшін қолданылады. Бірнеше кабельді жалғау үшін тарамдайтын муфталар пайдаланылады.
Материалы және құрылымы: Муфталар шойыннан, қорғасыннан, пластмассадан, полимерден, эпоксидті смоладан жасалғанына байланысты ажыратылады. Бірнеше кабельді жалғау кезінде кабельді муфта бірнеше формаға, атап айтсақ, Х-, Т-, V-, образды формаға ие. Габариттеріне байланысты олар қалыпты және азгабаритті болып бөлінеді. Муфта қолданылуына байланысты сыртқы және ішкі жағынан қолданылатын болып бөлінеді.
Кабельдің кернеуі. Бұл көрсеткішке муфтаны жасауда қолданылатын материал мен құрылымы тәуелді болып келеді. Олар 1,6 кВ-тан 35 кВ-қа дейінгі кернеумен шығарылады.
Муфтаның диаметрі және кабель тарамдарындағы ұяшықтар саны. Олар тармдардың санына және жалғанатын кабельдердің диаметріне сәйкес келуі міндетті. Үлкен кернеудегі кабельдерге арналған муфталарда 1-ден 4-ке дейінгі құраманы қамтуы керек.(1-cурет).
----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

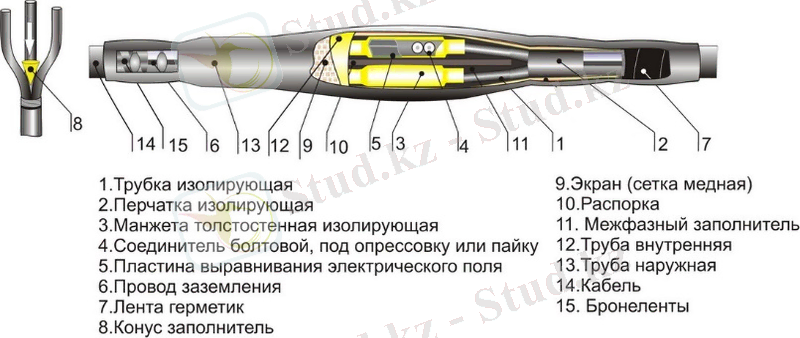

1 -- Оқшаулағыш түтік; 2 -- Оқшаулағыш қолғап; 3 -- Қалың қабырғалы оқшаулағыш манжет; 4 -- Болтты қосқыш, қысу немесе дәнекерлеу; 5 -- Электр өрісін туралау тақтасы; 6 -- Жерге қосу сымы; 7 -- Таспа тығыздағыш; 8 -- Конус толтырғыш; 9 -- Экран (мыс тор); 10 -- Аралық; 11 -- Фазааралық толтырғыш; 12 -- Ішкі құбыр; 13 -- Сыртқы құбыр; 14 -- Кабель; 15 -- Бронетранспортерлер
----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------
Сурет 1. Кабельдік муфтаның құрылымы.
----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------
Қазіргі замандағы нарықта электротехникалық тауарлардың өте кең таңдауы, соның ішінде муфталардың да отандық әрі шетелдік өнімдері өте көп. Ресейлік өндірушілердің кабельдік муфталары МС 13781. 0-86- ға сәйкестігіне байланысты маркировкасы оның пайдалану мақсатына, материалына, құрылымының ерекшеліктеріне тәуелді болады. Жоғары кернеулі желілерді құру барысындағы маркіні таңдау кезінде арнайы мемлекетпен бекітілген арнайы анықтамалық әдебиетті жетекшілікке алынады.
----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------
3 Негізгі бөлім
----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------
3.1 Муфта туралы жалпы түсінік, классификациясы.
----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------
Кабельдік муфталардың пайдалану мақсаты бойынша типтері:
----------------------------------- ----------------------------------- ----------
1. Байланыстырушы муфталар(Ж) - олар негізінен арнайы ұзындықтағы кабель желілерін жасау үшін жасалынған муфта типі болып табылады.Муфтаның бұл типінің арасынан ерекшеленеді:
----------------------------------- ----------------------------------- ----------
- ауыспалы(ЖА) әр түрлі оқшауланатын кабельдерді біріктіреді.
----------------------------------- ----------------------------------- ----------
- атопорлы(Стопорный) (Т) муфталар кабельдерді бір желіге жалғап қана қоймай, кабельдің бұрышпен немесе вертикалды түрде тартылатын әр түрлі бөліктердегі кабельдік массанының жиналуын ескертеді.
----------------------------------- ----------------------------------- ----------
- атопорлы-ауыспалы(ТА)
----------------------------------- ----------------------------------- ----------
- тармақтағыш(Т) Негізгі магистральдан тармақталатын қосымша кабельдік желі құру қажеттілігіне байланысты қолданылады.
----------------------------------- ----------------------------------- ----------
2. Тұйықталған муфталар кабельді электржабдықтарымен және электр жабдықтайтын желімен жалғау кезінде қолданылады. Аталған типтегі муфталар арасында ерекшеленеді:
----------------------------------- ----------------------------------- ----------
- сыртқы - ғимараттың сыртындағы жалғау мақсатында қолданылады.
----------------------------------- ----------------------------------- ----------
- мачталы - кабельді электрмен жабдықтайтын желіге жалғау үшін қолданылады.
----------------------------------- ----------------------------------- ----------
- тұйықталған(бітеу) - кабельді ғимараттағы аппаратқа жалғау үшін қолданылады.
----------------------------------- ----------------------------------- ----------
Сонымен бірге кабельдік муфталардың жекелеген тобы болып оптикалық муфталар да саналады.
Электр кабельдерін бекітетін элементтердің саны олардың классификациясы барынша үлкен. Бұл оның бөлінуінің бас крийтериі болып табылады. Сонымен қатар классификацияны төмендегі бойынша жүргізеді:
----------------------------------- ----------------------------------- ----------
- жасалынған материалы бойынша - шойыннан, қорғасыннан, эпоксидті, термоотырғызылған және тағы басқа. Бүгінгі күні муфталардың арасында кеңінен таралып, көп қолданылатыны термоорнатқыш болып табылады, және де материалдың бұл түрінен жасалған муфта басқаларын біртіндеп ығыстыруда. Полимерден жасалған муфтаның бұл түрі өзінің пайдалану кезіндегі қасиеттерімен ерекшеленеді. Монтаждары барынша қарапайым, әрі сенімді: 150°С температурада муфта кабельмен ішіне жағылған желімнің әсерімен жабысып кетеді.
----------------------------------- ----------------------------------- ----------
- жағылу әдісіне байланысты (сыртқы, ішкі)
----------------------------------- ----------------------------------- ----------
- кернеу класына байланысты, қолданылатын жұмысына байланысты (1-35 кВ көлеміндегі төмен, орташа немесе жоғары)
Муфталарды сонымен бірге жасалған материалдары бойынша да айырады, муфталар қорғасыннан, шойыннан, пластмассадан, полимерден жасалуы мүмкін. Бірнеше кабельді жалғастыру қажеттілігіне байланысты муфта Х-, Т-, немесе V- образды формағаа ие болуы мүмкін. Орындалу габариттеріне байланысты қалыпты және азгабаритті болып бөлінуі мүмкін. Қолданылуына байланысты муфталар ішкі және сыртқы болып бөлінеді.
Симметриялық кабель келесі әдістермен жалғастырылуы мүмкін:
----------------------------------- ----------------------------------- ----------
- орау немесе ширату
----------------------------------- ----------------------------------- ----------
- пайкімен орау
----------------------------------- ----------------------------------- ----------
- бекітпелердің көмегімен: жеке немесе топтық
----------------------------------- ----------------------------------- ----------
- бекітпелі гильзалардың көмегімен
----------------------------------- ----------------------------------- ----------
- болтты байланыстырушылардың көмегімен
Кабельдерді ораумен жалғау барынша маңыздылығы төмен жағдайларда қолданылуы мүмкін,өйткені кабельдердің арасындағы сенімді байланысты қамтамасыз ете алмайды.Ораммен немесе пайкімен ораммен жалғанған тарамдар диэлектрикалық гильзалардың көмегімен оқшауланады.
Коаксильді кабельдерді жалғауда тарамдар арасындағы байланыс жеткіліксіз - электрлік параметрлерін сақтауды қамтамасыз ету қажет. Сондықтан да коаксильді кабельдерді арнайы гильзалардың көмегімен жалғастырады.
Оптикалық талшықтарды сварканың көмегімен тұтастырады, немесе бөлінбейтін байланыстырушылар қолданылады. Оптикалық талшықтарды тұтастыруда оптикалық талшықты дайындау үлкен маңызға ие: оптикалық талшықтардың бүйір жағы барынша жұмсақ болуы тиіс, ал үстіңгі жағы шаңмен ластанбауы керек. Оптикалық талшықтарға арналған заманауи сваркілі аппараттар сварка орындалып жатқан кезде-ақ оның сапасын бақылауға мүмкіндік береді, ол үшін микраскоп, сонымен бірге тестілік лазерде қолданылады, олар сваркілі тігістің өткен кезіндегі сигналдың өшуін тексеру үшін пайдаланылады.
Әлеуетті кабельдердің тарамдары ұштары арқылы жалғасады, олар өз кезегінде болттармен немесе гильзалармен тартылады, сонымен бірге болттармен бекітіледі.
----------------------------------- ----------------------------------- ----------
Кабельдік муфталарды таңдай отырып, сонымен бірге жұмыста қолданылатын кабельге де баса назар аударуымыз қажет, және де кабельдің тарамдарының санына, диаметріне және тағы басқа. Барынша таңдалынып алынған муфта барлық электр желісінің қауіпсіздігіне кепіл болып табылады, сонымен бірге жөндеу, қызмет етудегі шығындарды төмендетуге көмектеседі және қолданылатын құрылғының өміршеңдігіне де әсер етеді.
----------------------------------- ----------------------------------- ----------
Ендігіде муфталардың жекелеген түрлеріне тоқталайық. Муфталар жоғарыда айтқанымыздай, негізінен бірнеше типке бөлінеді:
----------------------------------- ----------------------------------- ----------
Термотырғызылған кабельдік муфталар.
----------------------------------- ----------------------------------- ----------
Термоотырғызылған кабельдік муфталар кабельдік муфталардың арасында ең кең тарағандардың бірі, өзінің зиянсыздығы, монтажының оңайлығы және қолдану кезіндегі сенімділігі арқасында осындай деңгейге дейін жетіп отыр. Сонымен бірге термоотырғызылған муфталар бірдей емес өлшемдерде бола отырып, кабельдің түрінен бөлек қыздыру негізінде тоқ жүргізетін тарамның диаметріне келтіріліп, жалғанады.
----------------------------------- ----------------------------------- ----------
Өзінің оқшаулағыш қасиеттерінен және саңылаусыздығынан тыс, термоотырғызылған кабельдік муфта сонымен бірге кабельдің электрлік кернеуін тұрақтандырады.
----------------------------------- ----------------------------------- ----------
Бұл термоотырғызылған кабельдік муфтаның жоғары сапалы полимерден жасалуы, оған қолданылуы кезінде қауіпсіздік, өміршеңдік, сенімділік және тағы басқа қасиеттерге ие, басқа материалдардан жасалған муфталар біртіндеп қолданыстан шығарылуда.(2-сурет).
----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

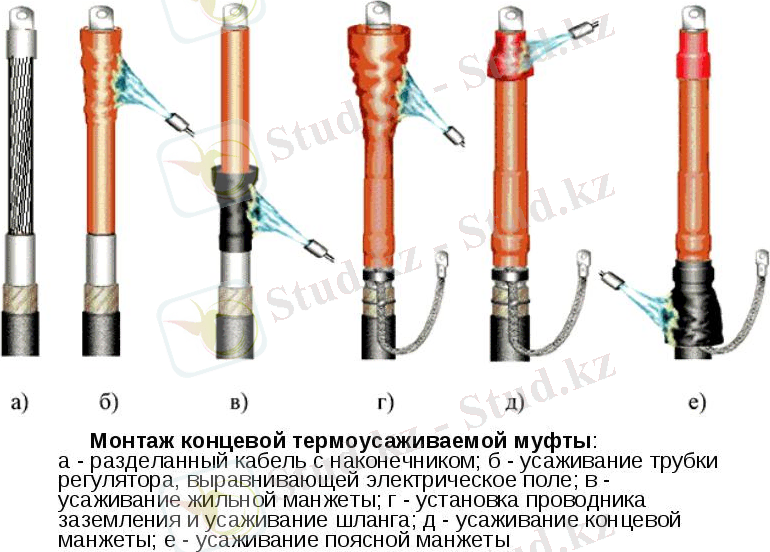

а) ұшымен кесілген кабель; б) түтікті кішірейту электр өрісін теңестіретін реттегіш; в) тамырлы манжетті отырғызу; г) өткізгішті орнату жерге тұйықтау және шлангты шөгу; д) соңын шөгу манжеттер; е) белдік манжетті кішірейту
----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------
Сурет 2. Термоотырғызылған кабельдік муфтаның құрылымы
----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------
Тұйықталған кабельдік муфта. Тұйықталған кабельдік муфта байланыстырушы кабельдік муфтамен салыстырғанда, байланыстырушы кабельдерді сыртта әр түрлі электрқұралдарымен жалғау үшін қолданылады.
----------------------------------- ----------------------------------- ----------
Негізінен тұйықталған муфталардың жұмысына сыртқы және ішкі факторлар әсер етеді, және олардың қатынасы жұмыс кернеулігін, тарамдар санын, тарамдардың диаметрін және т.б. анықтайды. Сонымен бірге тұйықталған кабельдік муфтаның құрамынан белгілеуге болады: болтты ұш, ақырғы манжета, тармды трубка, изоляция, екінші манжета(саусақты) , регулятор лентасы, жалғастырғыш және соңғы манжета(белдік) (3-сурет).
----------------------------------- ----------------------------------- ----------
Сонымен бірге тағы да бір маңызды сәтті назардан шығармауымыз керек, оған тұйықталған муфталардың жұмысының сапасы тікелей тәуелді болып келеді. Бұл ылғалдан, күн сәулесінің әсерінен, сонымен бірге қоршаған ортаның әсерінен қорғау болып табылады. Муфтаның бұл түрінің тағы бір ерекшелігі - орнатылатын жері ашық ортада болып табылады.
Қазіргі кездегі ең көп қолданылатын тұйықталған муфтаның түрі ол термоотырғызылған муфта болып табылады. Ол -50°С тан +50°С-қа дейінгі темпереатурада қалыпты жұмыс жасайды.
----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

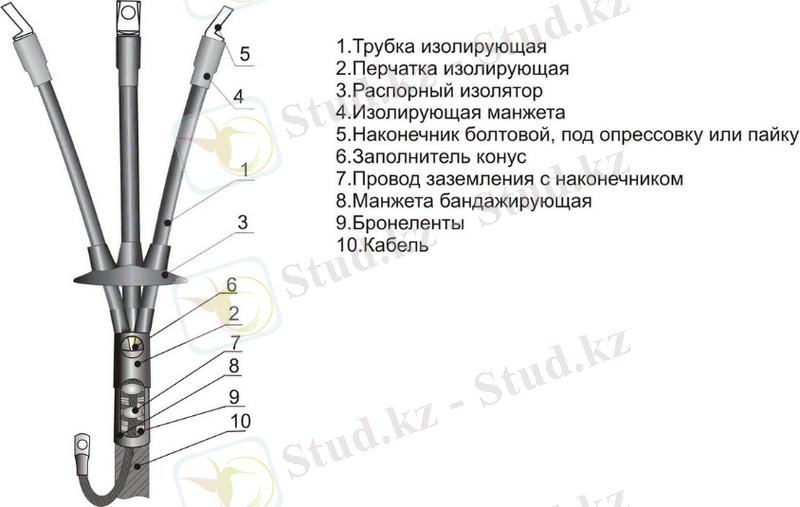

1 -- оқшаулағыш түтік; 2 -- оқшаулағыш қолғап; 3 -- аралық оқшаулағыш; 4 -- оқшаулағыш манжет; 5 -- болт ұшы, престеуге немесе дәнекерлеуге арналған; 6 -- агрегат конусы; 7 -- ұшы бар жерге қосу сымы; 8 -- жолақты манжета; 9 -- бронетранспортерлер; 10 -- кабель
----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------
Сурет 3. Тұйықталған кабельдік муфтаның құрылымы
----------------------------------- ----------------------------------- ----------
Сонымен бірге оптикалық кабельдік муфта туралы да айтып кетсек, оптикалық кабельдік муфта - тек кабельдік канализацияларда ғана емес, сонымен қатар тоннельдерде, колллекторларда оптикалық кабельдердің кез-келген түрін жалғауға арналған құрылғы болып табылады. Оптикалық муфта оптикалық кабельдердің жалғанған жерін барынша қорғап, саңылаусыздандырады, сондықтанда сапа мен сенімнің барлық талаптарына сәйкес келеді.
----------------------------------- ----------------------------------- ----------
Муфталарды саңылаусыздандырудың(герметизация) салқын және ыстық әдістері ерекшеленеді, және де жалғану түрлері бойынша өткізгіш және тұйықталған болып бөлінеді. салқын әдістермен саңылаусыздандыру болттардың, ілмектің және қамыттың көмегімен жүзеге асырылады. Ал ыстық саңылаусыздандыру отпен күйдірудің немесе әртүрлі термоматериалдың: трубкалардың, манжеттердің, ленталардың көмегімен туғызылған ыстық ауаның негізінде жүзеге асырылады. ыстық және салқын әдіспен жасалған саңылаусыздандыру бірге қолданылған құрылымдарда кездеседі. Жалғау түрі бойынша бөлінеді:
----------------------------------- ----------------------------------- ----------
- өткізгіш оптикалық муфта, оптикалық кабель екі жағынан кіргізіледі.
----------------------------------- ----------------------------------- ----------
- тұйықталған оптикалық муфта, оптикалық кабель тек бір жағынан кіргізіледі.
----------------------------------- ----------------------------------- ----------
Муфтаның қарапайым түрлерімен бірге, орнату ерекшелігі бойынша да муфтаны ажыратуға болады - яғни сыртқы және ішкі болып бөлінеді.
----------------------------------- ----------------------------------- ----------
Жоғарыдағы классификацияға қарап отырып-ақ, муфтаның бағасы әр түрлі белгілеріне қарай өзгеріп отыратынын байқауға болады - жасалған материалынан, құрылымдық күрделігінен, кабельдің түрінен және оқшауының қабықшасының түрінен, жұмыс кернеулігінен және т.б. Сонымен бірге оның бағасы тарамдардың диаметрінен және санына да тәуелді болуы мүмкін.
----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------
3.2 Байланыстырушы муфта және оның түрлері
----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------
Байланыстырушы муфталар(ЖА) - олар негізінен арнайы ұзындықтағы кабель желілерін жасау үшін жасалынған муфта типі болып табылады.
----------------------------------- ----------------------------------- ----------
Муфтаның бұл типінің арасынан ерекшеленеді:
----------------------------------- ----------------------------------- ----------
- ауыспалы(ЖА) әр түрлі оқшауланатын кабельдерді біріктіреді.
----------------------------------- ----------------------------------- ----------
- стопорлы(Т) муфталар кабельдерді бір желіге жалғап қана қоймай, кабельдің бұрышпен немесе вертикалды түрде тартылатын кабельдік массанының жиналуын ескертеді.
----------------------------------- ----------------------------------- ----------
- стопорлы-ауыспалы(ТА)
----------------------------------- ----------------------------------- ----------
- тармақтағыш(ТА) Негізгі магистральдан тармақталатын қосымша кабельдік желі құру қажеттілігіне байланысты қолданылады.
----------------------------------- ----------------------------------- ----------
Кабельдік муфтаның бұл типі әр түрлі кернеудегі электрмен жабдықтайтын желілердің монтажына қолданылады.
----------------------------------- ----------------------------------- ----------
Ауыспалы байланыстырушы муфта - қағаз изоляциялы кабельдерді пластмассалы изоляциялы кабельдермен байланыстыратын арнайы байланыс муфтасы болып табылады.
----------------------------------- ----------------------------------- ----------

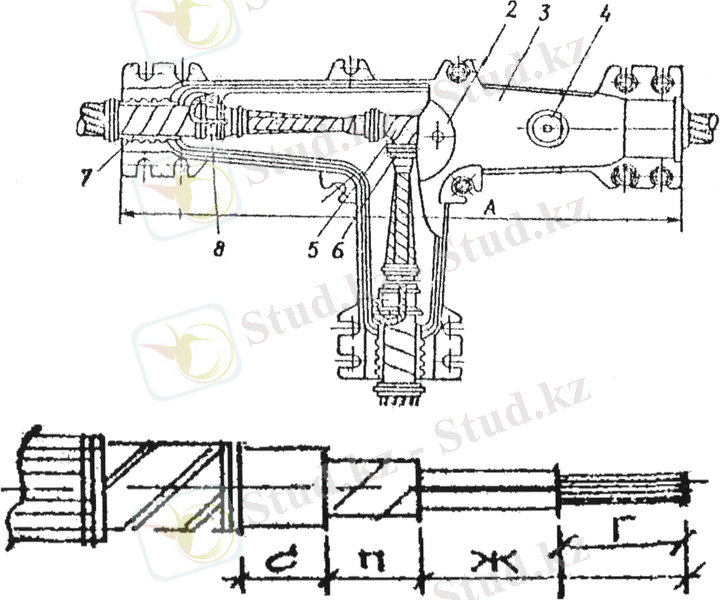

Тармақтайтын кабельдік муфта. Тармақтайтын кабельдік муфта арнайы кабельдік арматураның түріне жатады және тек қана магистральды жоғары кернеулі кабельдерге тармақталған кабельдерді жалғау үшін ғана қолданылады(4-сурет).
----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------

----------------------------------- ----------------------------------- ----------
Сурет 4. Тармақтайтын кабельдік муфтаның құрылымы.
----------------------------------- ----------------------------------- ----------
Стопорлы байланыстырушы муфталар. Қағазды сіңірілген оқшаулы кабельдер деңгейінің құлауын шектеу үшін стопорлы муфтаның орнына эпоксидті байланыстырушы муфталар қолданылуы мүмкін. Сонымен қатар арнайы стопорлы және стопорлы-ауыспалы муфталар қолданылады. Ол бакелизирилденген қағаздан жасалған көп қабатты конусты ораммен оқшауланған. Үш жеке стопорды бірге жез құрсауға ие, гетинаксты немесе текстолитті қалқан не қатпар типін құрады. Стопорлы құрылғыны жезді муфтаның ортасына орналастырады, оның қабырғаларына жезді құрсауды пайкілейді. Бұл сіңірілген сұйықтықтың кабель тарамдары бойымен ағуының алдын-алады (5-сурет). Стопорлы муфтаға МК-45 маркалы майлыканифольды масса құйылады. 1 кВ-қа дейінгі кернеудегі кабельдерді жалғау үшін шойын ... жалғасы
