Авторлар

Г олаванова Тамара Ивановна

Иванова Анна Николаевна

Горбанева Тамара Борисовна

Гистология негіздерімен цитология

Зертханалық тәжірибелік сабақ

Красноярск

2013

Аннотация

Мақалада биологиялық саланың барлық мамандықтарының студенттеріне оқытылатын «Гистология негіздерімен цитология» жалпы курсы бойынша зертханалық тәжірибелік сабақтарға арналған әдістемелік нұсқаулар берілген. Әдістемелік нұсқаулар «Гистология негіздерімен цитология» курсының бағдарламасына сәйкес құрастырылған және оның зертханалық практикалық сабақтарын өткізуге арналған негізгі оқу-әдістемелік құрал болып табылады. Практикалық курстың міндеттеріне дәрістерде алған теориялық білімдерін бекіту, микроскоппен зерттеу және жануарлар мен өсімдік тектес жасушалар мен ұлпалардың суретін салу, микроскопиялық препараттарды өз бетінше жасау дағдыларын меңгеру кіреді.

Кіріспе 5

Микроскоппен жұмыс істеу ережелері 5

Микроскоппен жұмыс істеу кезіндегі қауіпсіздік шаралары 7

Микроскоп құрылғысы 7

Сыртқы сәулелендіру құралымен микроскоптың жарықтандыруын орнату 8

Негізінде орнатылған сəулелендіру құралы бар микроскоптың жарықтандыруын орнату 10

Тұрақты және уақытша препараттарды дайындау 10

Микроскоптың негізгі ерекшеліктері 12

Объектив ажыратымдылығы 16

Линзаның сандық апертурасы 17

Микроскоптың жалпы үлкейтуі 18

Кескіннің өріс тереңдігі 18

Өсімдіктер мен жануарлар жасушаларының құрылысының жалпы жоспары 21

Канадалық элодеяның дамушы жапырақтарының жасушаларының құрылымы ( Elodea canadensis Michx . ) 24

Элодеяның түзілген жапырағы жасушаларының құрылысы 26

Валлиснерияның жапырақ терісінің жасушалары ( Vallisneria спираль L. ) 28

29 терісінің жасушаларында плазмолиз.

Эндоцитоз31

Адамның ауыз қуысының жалпақ эпителийжасушалары 31

Жасушааралық байланыс32

Құрма тұқымдарының сақтау ұлпасының жасушалық мембранасындағы плазмодесмата(DiospyrosКакиТүймешік . ) 34

Эндоплазмалық ретикулум35

Рибосомалар36

Гольджи аппараты38

Лизосомалар39

Пероксисомалар40

Элодеяжапырақ жасушаларында ассимиляциялық крахмалды . ) 44

Хромопласттың ультрақұрылымдық ұйымы45

Сәбіздің піскен жемістері мен тамырларының перикарп жасушаларында хромопластар46

Лейкопласттың ультрақұрылымдық ұйымдасуы47

Tradescantia ) жапырақ терісінің жасушаларындағы . ) 48

Амилопластар49

Интерфазалық ядролардың ультрақұрылымы49

Ядролық мембрананың ультрақұрылымы51

Өсімдік жасушаларының ядролары. Пияз тамыры52

Пияз тамыр жасушаларындағы митоз57

Жануарлар жасушасындағы митоз59

Эпителий жасушаларының амитозы60

Жасушаның өлу жолдары62

Эпителий ұлпалары62

Бүйрек эпителий жасушалары 64

Тіссіз мантияның кірпікшелі эпителий жасушалары65

қарапайым эпителий66

Көп қабатты эпителий67

Несепағардың өтпелі эпителийі68

Асқазантүбі бездерінің париетальды жасушалары 69

Дәнекер тіндер72

Егеуқұйрықтың борпылдақ дәнекер тіні75

Төбешік терісінің пигмент жасушалары77

Майлы тін78

Тығыз дәнекер ұлпа79

Қоян қабырғасының гиалинді шеміршегі. 80

Омыртқа аралық дискінің талшықты шеміршегі81

Эластикалық байлам. Бойлық қима81

Тығыз коллагенді дәнекер тін. Сіңір, көлденең қима. 82

Сүйек тіні. Жабық жасушалары84

85 қимадағы адамның жіліншік сүйегі

Дәнекер тіннен сүйектің дамуы. Ұрық шошқаның төменгі жақ сүйегі86

Шеміршек орнында сүйектің дамуы. Шошқа эмбрионының түтік тәрізді сүйегі87

Бақаның қызыл қан жасушалары88

Адам қанының жағындысы89

Бұлшық ет тіні. Жүйке ұлпасы90

Жолақты бұлшықет тіні93

Тегіс бұлшықет тіндері94

Жүрек бұлшықетінің ұлпасы95

Жылқының көз торының жүйке жасушалары96

Қозғалтқыш нейрондар. Жұлын97

Қозғалтқыш нейрондардағы тигроид99

Мидың нейрондарындағы синапстар100

Миелинді жүйке талшықтары101

Библиографиялық тізім103

105- қосымша

Қауіпсіздік ережелері105

Жұмыстарды жобалау ережелері107

Цитогенетикалық және цитембриологиялық терминдердің қысқаша сөздігі108

Кіріспе

Биология мамандарын даярлауда жалпы биологиялық пәндердің ішінде жасушаның құрылысы мен қызметі туралы ғылым цитология маңызды орын алады. Цитология эксперименттік ғылым болып табылады, сондықтан дәріс уақытынан басқа, осы пән бойынша биологтарды дайындауға арналған оқу жоспарында зертханалық сабақтарға арналған уақыт бар.

Гистология негіздерімен цитология бойынша зертханалық практикалық курстың міндеттеріне мыналар жатады: лекциялық курстар мен оқулықтарда берілген теориялық принциптерді тексеру және бекіту; жануарлар мен өсімдіктердің жасушалары мен ұлпаларының құрылысымен таныстыру; қазіргі жарық микроскоптарымен танысу және жұмыс істеу; зерттеу дағдыларын меңгеру, алынған материалды сипаттау және жалпылай білу; уақытша және тұрақты дайындықтарды дайындау дағдыларын меңгеру, жалпы ғылыми, аспаптық және жалпы кәсіптік құзыреттерді қалыптастыру.

Зертханалық сабақтар жеке орындалады. Зертханалар заманауи жарық микроскоптарымен жабдықталуы керек: флуоресцентті AxioImager . D 1, жіберілетін және шағылысқан жарық AxioImager D 1; Аксиостарлы микроскоптар плюс өндірісі ZEIZZ ; шана микротомдары HM 430; Аналитикалық спектрофотометрлер Йена UniTest 3. 0. 0 нұсқасын тестілеу арқылы әртүрлі жасушалармен, ұлпалармен, жасушаның бөліну процестерімен, интерактивті техникалық оқыту құралдарымен, білімді тексеруге арналған компьютерлік технологиялармен танысу үшін SPEKOL 1300 .

Студент зертханалық практикалық сабақтарға қатысуға қауіпсіздік техникасы бойынша нұсқаулықты алғаннан кейін ғана жіберіледі. Негізгі қауіпсіздік шаралары зертханада көрінетін жерде көрсетілуі тиіс нұсқаулықтарда көрсетілген.

Микроскоппен жұмыс істеу ережелері

Микроскоп таза және зақымданудан қорғалған болуы керек. Қолданбаған кезде микроскопты қораппен жабу керек. Линзалар мен басқа оптикалық бөліктердің тазалығына ерекше назар аудару керек.

НАЗАР АУДАРЫҢЫЗ! Линзаның беттерін саусақтарыңызбен ұстамаңыз. Көрнекі қондырманың оптикалық бөліктерін шаңнан қорғау үшін окулярларды түтіктерде қалдыру немесе оларға қақпақтарды кию керек.

Окулярлардың, объективтердің және конденсатордың оптикалық беттерін ағаш таяқшаға оралған және оптикалық бөліктерді тазалауға арналған арнайы сұйықтықпен суланған таза мақтамен мұқият сүртуге болады. Объективті линзалардың ішкі беттері ластанса, линзаны тазалау үшін оптикалық шеберханаға жіберу керек.

НАЗАР АУДАРЫҢЫЗ! Линзаларды, окулярларды және конденсаторды өз бетіңізше бөлшектеуге тыйым салынады.

Микроскоппен жұмыс істеу кезіндегі ең маңызды қателерді қарастырайық, сонда жаңадан бастаған зерттеушілер оларды алғашқы қадамдардан бастап жасамауы үшін, осылайша микроскоптың мүмкіндіктерін барынша пайдалануға қол жеткізуге болады. Келесі әрекеттерді қате әрекеттер ретінде қарастырған жөн:

препараттың жарықтандыру принципін бұзатын ойыс айна мен конденсаторды бір мезгілде қолдану;

кескін сапасын нашарлататын NA = 0, 2 - 0, 4 төмен апертуралы NA = 1, 2 - 1, 4 жоғары апертуралы конденсаторларды пайдалану. Бұл қатені жою үшін алдымен конденсатордың жоғарғы линзасын алу (бұрау) арқылы оның сандық апертурасын азайту керек;

сырғытпаның қалыңдығын есепке алмай конденсаторды ерікті түрде түсіру артефактілердің пайда болуына әкелуі мүмкін;

микроскоптың көру аймағының жарықтандыруын конденсаторды төмендету және көтеру арқылы реттеу, себебі бұл кескін сапасына әсер етеді;

микроскоптың көру аймағын жарықтандыруды реттеу мақсатында конденсатор саңылауының диафрагмасының саңылауының өлшемін ерікті өзгерту;

микроскоптың көру аймағын жарықтандыруды реттеу үшін бейтарап жарық сүзгілері мен ұнтақталған шыныларды елемеу, бұл үлгіні қабылдауды нашарлатады және зерттеушінің көру қабілетіне теріс әсер етуі мүмкін;

конденсаторды объектіге фокустау мүмкін болмағандықтан, жоғары апертуралы объектілермен жарықтандыруды дұрыс орнатуға кедергі келтіретін қалың микроскоптың (қалыңдығы 1, 2 мм-ден астам) слайдтарын пайдалану ;

сәйкес келмейтін қалыңдықтағы қақпақ шыныларын пайдалану (қалыңырақ немесе жіңішке 0, 17 мм) ;

сандық саңылауы 1, 2-ден асатын объектілермен жұмыс істегенде толық батыруды жасауды елемеу, бұл объективтің сандық саңылауын толық пайдалануға мүмкіндік бермейді.

Микроскоппен жұмыс істеу кезіндегі қауіпсіздік шаралары

Сəулелендіру құралы бар микроскоппен жұмыс істеу кезінде кернеуі 1000 В дейінгі электр қондырғыларын пайдалану кезінде қолданылатын шараларға сəйкес келетін қауіпсіздік шараларын сақтау қажет.

НАЗАР АУДАРЫҢЫЗ! Микроскоптың жарықтандырғышындағы шамды электр желісінен ажыратылған кезде ғана ауыстырыңыз. Шамның шамына немесе розетканың жанасу тақталарына теріңізді күйдірмеу үшін шам жанып кеткеннен кейін 15-20 минуттан кейін ауыстырылуы керек.

Микроскоптағы сақтандырғышты ауыстыру микроскопты қуат көзінен ажыратылған күйде орындау керек.

Сәулелендіру құралы бар микроскоппен жұмыс істегеннен кейін оны ток көзінен ажырату қажет.

Микроскопты розеткаға қосулы қараусыз қалдыру ұсынылмайды.

Микроскоптың құрылымы

Микроскоп - бұл кішкентай заттардың және олардың бөлшектерінің үлкейтілген кескінін қамтамасыз ететін оптикалық аспап. Әр түрлі маркалы жарық микроскоптарының конструкциялық айырмашылықтары болса да, олардың әрқайсысында оптикалық және механикалық компоненттер бар.

Микроскоптың құрылымы суретте анық көрсетілген. 1.

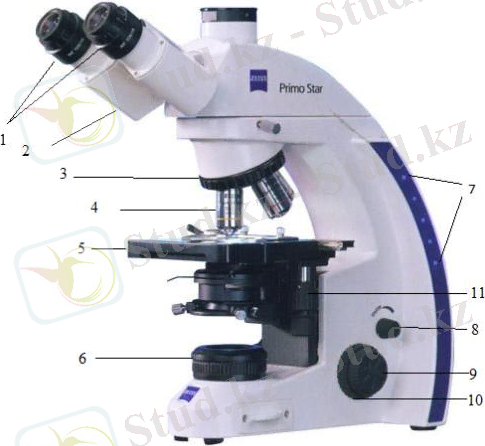

Күріш. 1. Primo Star микроскопының құрылымы: 1 - окуляр; 2 - бинокулярлы тіркеме; 3 - револьвер құрылғысы; 4 - линза; 5 - объектілер кестесі; 6 - конденсатор; 7 - жарық қарқындылығының индикаторы; 8 - микроскопты қосу және өшіру; 9 - қолдар

дөрекі фокус; 10 - жақсы фокустау тұтқасы; 11- объект сатысын жылжытуға арналған тұтқа

Оптикалық блок жарықтандыру жүйесінен тұрады (конденсатор және айна), объектілер мен окулярлар түтікпен бірге қатаң түрде бір-біріне қатысты орналасқан;

Микроскоптың механикалық блогы оптикалық бөліктер орнатылған стендтен, сахнадан және микроскопты фокустау механизмдерінен тұрады.

Микроскопты жарықтандыруды орнату қашықтан жарықтандырғышпен

Колер принципіне сәйкес, MBI-3 типті микроскопқа, сондай-ақ сыртқы сәулелендіргіші бар Mikmed сериясының микроскоптарына арналған жарықтандыруды орнату кезінде келесі ережелерді сақтау қажет :

микроскоп пен сəулелендіру құралы арасындағы қалыпты қашықтықты қамтамасыз ететін байланыстырушы жолақты пайдаланып микроскоптың алдына орнатыңыз . Олар оны трансформатор арқылы желіге қосады және корпусты айналдыра отырып, жарық ағынын тегіс бетке бағыттайды . микроскоптың айнасы.

2. Микроскоптың конденсаторын жоғарғы орынға көтеріп, оның диафрагмасын толығымен жабыңыз.

3. Сәулелендіру құралының ирис диафрагмасының саңылауының диаметрін 1-2 мм дейін азайтыңыз.

4. Шам ұстағышын ось бойымен жылжыту және микроскоптың айнасы мен шам корпусын бір мезгілде айналдыру арқылы жабық конденсатор диафрагмасында шам жіпінің суреті алынады . Бұл жағдайда бүршік шамдарының жіп кескінінің орталығы ирис диафрагмасының орталық бөлігінде болуы керек .

5. Конденсатор мен сəулелендіру құралының диафрагмасының саңылауын ашыңыз.

Реостат көмегімен шамның жіпінің жарықтығын азайтыңыз .

7. Зерттелетін үлгіні микроскоптың сатысына қойып, қажетті объективті жұмыс жағдайына қойыңыз және микроскоптың бинокулярлы қондырмасының окулярларына қарап, түтікшені жылжыту арқылы микроскоптың оптикасын объектіге бағыттаңыз.

8. Сәулелендіру құралының диафрагмасын толығымен дерлік жабыңыз және конденсаторды жылжыту арқылы микроскоптың көру аймағында сәулелендіруші диафрагманың анық кескінін алыңыз .

9. Айнаны айналдыра отырып, жарықтандырғыш диафрагмасының кескіні центрленеді, содан кейін диафрагманың кескіні микроскоптың көру өрісіне тең (немесе одан сәл үлкенірек) болатындай етіп ашылады.

10. Бір окулярды алып, микроскоп түтігіне қарап, конденсатор диафрагмасын оның шеттері объективтің артқы линзасының жарық шеңберінің фонында әрең байқалғанша кішірейтіңіз.

11. Окулярды орнына қойыңыз. Сәулелендіру құралының саңылауларына көк және аязды әйнек салынған . Содан кейін микроскоппен қарап, сəулелендіру құралының реостаты арқылы препараттың қажетті жарықтандыруы орнатылады.

12. Препарат зерттеледі.

Ескертулер:

1. Төмен диафрагмасы, үлкейткіші төмен объектілермен (10x және одан аз) жұмыс істегенде, жарықтандыруды реттемес бұрын ауыстырылатын төмен диафрагмасы бар конденсаторды орнатыңыз немесе конденсатор дизайны рұқсат етсе, оның жоғарғы объективін бөліңіз (бұраңыз) .

2. 7-тармақты ең басында ерікті жарықтандыру арқылы жасауға болады, содан кейін Колер принципіне сәйкес түзетулер енгізуге болады.

Негізінде орнатылған сəулелендіру құралы бар микроскоптың жарықтандыруын орнату

Кірістірілген сәулелендіргіші бар микроскопты орнату тәртібі:

1. Мұздатылған әйнекті конденсатордың топсалы жақтауына орнатыңыз.

2. Төменірек үлкейту объектісі (10x немесе одан аз) сәуле жолына енгізіледі.

3. Ұнтақталған шыны мен жиналмалы конденсатор линзасын сәуле жолына салыңыз.

4. Тұтқаны пайдаланып конденсатормен кронштейнді тоқтағанша көтеріп, конденсатордың диафрагмасын толығымен ашыңыз.

5. Шамы бар розетканы топсаға тоқтағанша орнатыңыз.

6. Шамды оның жіпі көлденең болатындай етіп орнатыңыз.

7. Қуат көзін желіге қосып, шамды қосыңыз.

8. Сахнаға қойылған үлгінің анық бейнесін алу үшін микроскопты фокустаңыз.

9. Шам ұстағышын тұтқасынан ось бойымен жылжыту және оны топсамен бірге көлденең жазықтықта айналдыру арқылы микроскоптың көру аймағының ең жарқын және біркелкі жарықтандыруына қол жеткізіледі.

10. Басқа объективпен жұмыс істегенде, жарықтандыру параметрлерін қайталаңыз.

11. НАЗАР АУДАРЫҢЫЗ! 10x астам үлкейтетін объектілермен жұмыс істегенде, конденсатордың топсалы линзасын сәуле жолынан жылжыту керек.

Тұрақты және уақытша препараттарды дайындау

Тұрақты препараттар тамаша демонстрациялық материал болып табылады және көптеген жылдар бойы сақталуы мүмкін. Қалыңдығы 10-22 мкм жіңішке кесінділерде тозаң түтіктерінің енуін байқауға, хромосомалардың санын санауға, митоз бен мейозды, эмбрионның дамуын және т. б.

Боялған микроскопиялық препараттарды дайындау техникасы бірнеше кезеңді қамтиды. Объектілер күрделі өңдеуден өтеді.

1. Материалды бекітуге дайындау.

2. Материалды сумен немесе спиртпен фиксатормен бекіту (тиісінше 24 сағат және 12 сағатқа дейін) .

3. Бекітілген материалды жуу.

4. Жуылған материалды толық сусыздандыру.

5. Материалды парафинді еріткіштермен (хлороформ, ксилол немесе бензол) сіңдіру.

6. Хлороформ (немесе ксилол) толығымен буланғанша материалды парафинмен сіңдіру.

7. Материалды парафинге құю (парафинге құйылған материалды өте ұзақ сақтауға болады) .

8. Парафинмен сіңдірілген материалдан блоктарды өндіру.

9. Микротом көмегімен кесінділерді алу.

10. Бөлшектерді шыны сырғаларға жабыстыру.

^{o С} температурада кептіру, кесінділері бар сырықтарды шаңнан және жоғары температурадан сақтай отырып, ұзақ уақыт сақтауға болады.

12. Ксилолмен кесінділерден парафинді алу.

13. Спиртпен кесінділерден ксилолды алу.

14. Секциялардан спиртті тазартылған сумен тазарту.

15. Препараттарды бояу (кейде ою және бояу) және дифференциациялау.

16. Боялған кесінділерді 96% және 100% спиртпен сусыздандыру.

17. Секциялардағы спиртті ксилолмен ауыстыру (бір уақытта кесінділер ксилолмен тазартылады) .

18. Канадалық бальзамда кесінділерді орналастыру.

19. Дайындықтарды кептіру және тазалау, таңбалау.

20. Микроскоппен препараттарды зерттеу.

Сондай-ақ микроскопиялық технологияда өндірісі сусыздандырудың, аралық сұйықтыққа, парафинге салудың және микротомдық кесінділерді алудың күрделі процедурасын қажет етпейтін престелген препараттар кеңінен қолданылады. Сығылған препараттар митозды, кариотиптерді зерттеуде және жануарлар объектілерімен жұмыс істегенде қолданылады.

Көбінесе престелген препараттарды дайындау үшін әртүрлі бекіткіштер қолданылады. Бекітілген материал 70% спиртте жуылады. Ол материалды ұзақ уақыт сақтау үшін пайдаланылуы мүмкін, бірақ оны тоңазытқышта сақтау жақсы. Престелген препараттар өндірісінде тіндерді мацерациялау әдістері ерекше маңызға ие. Әдетте бұл үшін 45% сірке қышқылы, 40-45% пропион қышқылы, 1 Н қолданылады. тұз қышқылы, ферменттер.

Препараттар ацетокарминмен, Шифф реагентімен, нигрозинмен және басқа бояғыштармен боялады.

Микроскоптың ең маңызды сипаттамалары

Цитологиялық зерттеулерге арналған микроскопта 4-7 жоғары апертуралы апохроматикалық объективтердің жиынтығы болуы керек, оның ішінде сандық саңылауы бар 90x объективтері ( A ) 1, 3 - 1, 4; компенсациялық окулярлар жиынтығы; А- мен тікелей және қиғаш жарықтандыруға арналған апланатикалық конденсатор кемінде 1, 4; штатив; линзалар мен қозғалатын препараттарды фокустау механизмдері; екі көзімен микроскоп арқылы бақылауға арналған бинокулярлық қондырма; жарық сүзгілерінің жиынтығы, сонымен қатар микроскоптың барлық оптикалық және механикалық бөліктерін дәл орталықтандыру. Сонымен қатар, микроскоп сыртқы (MBR-3 үшін OI-9m) немесе кірістірілген ( MBI-6 үшін; MBI-11; Mikmed-1 микроскоптары, 2-нұсқа) болуы мүмкін жарықтандырғышпен жабдықталуы керек. Жарықтандыру Кёлер принципіне сәйкес орнатылады , ол микроскоптың оптикалық құрамдас бөліктерінің саңылауларын барынша пайдалану үшін жағдайларды қамтамасыз етуден тұрады, яғни конденсатор мен объективтің сандық саңылаулары сәйкес келетін бақылау жағдайларын жасау.

Конденсатор екі немесе үш линзадан тұрады және 3, 5-тен 100x дейін үлкейтетін линзалармен жұмыс істегенде объектідегі өрістерді жарықтандыруды қамтамасыз етеді . Микроскоптағы бақылау әдісіне байланысты конденсаторлардың бірнеше түрлері бар : ашық өріс конденсаторы, қараңғы өріс конденсаторы, фазалық контрастты бақылауға арналған конденсатор, қиғаш жарықтандыруға арналған саңылау диафрагмасы бар конденсатор және т. б .

Микроскоп айнасының екі беті бар - тегіс және қисық, ол конденсатордың астында орналасады және оған жарықты бағыттайды. Конденсатордан микроскоп сатысындағы үлгіге жарық шоғы түседі, содан кейін окулярға түседі.

Микроскоптың (түтіктің) визуалды бекітпесі әдетте бинокулярлы. Ол окуляр түтіктерінің осьтері арасындағы қашықтықты бақылаушының көзінің негізіне сәйкес 54-тен 54-ке дейінгі диапазонда орнатуға мүмкіндік береді. 72 мм (2-суретте бұл қашықтықты өзгерту мүмкіндігі көрсеткілер арқылы көрсетілген) . Сол жақ окуляр түтігінде 2 айналмалы сақина арқылы бақылаушының қателігін плюс 5-тен минус 5 диоптрге дейін өтеуге мүмкіндік беретін диоптиялық механизм бар . Окуляр түтіктері 45° көлбеу. Дүрбі қондырмасының үлкейтуі 1, 5 есе.

Микроскоп жинағы монокулярды қамтуы мүмкін объектілерді бір көзбен қарауға мүмкіндік беретін қосымша . Бинокулярлы қондырмаға қарағанда оның 1x үлкейтуі бар . Мұндай қондырманы пайдаланған кезде полярлық сүзгілерді поляризацияланған жарықта зерттеу үшін пайдалануға болады. Линзалармен жұмыс істегенде, стандартты, вертикальдан өзгеше 160 ммтүтік ұзындығына арналған түзу тартылатын түтігі бар саптама. Тартылатын түтіктегі шкала көмегімен линза жобаланған түтіктің механикалық ұзындығы орнатылады.

Окулярлар көбінесе екі линзадан тұрады. Олар әртүрлі үлкейтуге ие болуы мүмкін және әртүрлі диаметрлердің көру өрістерінде бақылаулар жүргізуге мүмкіндік береді (1-кесте) .

1-кесте

Кейбір окулярлардың сипаттамалары

Окуляр белгілері

Арттыру

Көру өрісінің диаметрі, мм

Окуляр белгілері: K5x

Арттыру: 5

Көру өрісінің диаметрі, мм: 22

Окуляр белгілері: K7x

Арттыру: 7

Көру өрісінің диаметрі, мм: 18

Окуляр белгілері: K10x

Арттыру: 10

Көру өрісінің диаметрі, мм: 13

Окуляр белгілері: K 10x/18

Арттыру: 10

Көру өрісінің диаметрі, мм: 18

Окуляр белгілері: K15x

Арттыру: 15

Көру өрісінің диаметрі, мм: 11

Окуляр белгілері: K20x

Арттыру: 20

Көру өрісінің диаметрі, мм: 9

Окулярлар виртуалды бейнені жасайды және құрылымның бөлшектерін ашпай-ақ линзалар жасаған кескінді үлкейтеді. Окулярдағы белгілер оның үлкейтуін және кейбір жағдайларда көру өрісінің диаметрін анықтауға мүмкіндік береді.

Револьвер Құрылғы төрт линзаны орнатуды қамтамасыз етеді. Линзаларды ауыстыру револьвер құрылғысын конустық бетпен бекітілген орынға айналдыру арқылы жүзеге асырылады .

Линзалар негізгі функцияны орындайды: олардың линзалар жүйесі окулярға берілетін бастапқы кескінді құрайды . Мақсаттар түтіктің механикалық ұзындығына 160 мм, кескін жазықтығындағы сызықтық өріске 18 ммжәне жабын шынысының қалыңдығына арналған 0, 17 мм.

Объективтегі оптикалық аберрациялардың толық немесе ішінара болмауы үлкен маңызға ие, бұл объектінің кескінінің бұлыңғырлығына, қисықтығына немесе бояуына байланысты бұрмалануына әкелуі мүмкін .

Микроскоп оптикасының аберрациялары әртүрлі болуы мүмкін . Сфералық аберрация - нүктенің кескіні шатасу шеңбері ретінде беріледі. Астигматизм - нүктенің бейнесі дисперсияның эллипсоидты шеңбері түрінде беріледі. Кома - кескіннің анықтығы ортасынан көру өрісінің шетіне дейін төмендейді. Көру аймағының қисаюы бір мезгілде көру аймағының ортасы мен шеттерін күрт көруге мүмкіндік бермейді . Бұрмалау - көру аймағының шеттерінде және ортасында әртүрлі сызықтық үлкейтуге байланысты объект пен оның кескіні арасындағы ұқсастықтың бұзылуы . Хроматикалық аберрациялар - үлкейту хроматизмі және позиция хроматизмі. Позиция хроматизмі - әртүрлі түстермен жасалған кескіндер оптикалық жүйеден әртүрлі қашықтықта орналасады . Үлкейту хроматизмі - кескіндер бір жазықтықта, бірақ өлшемдері әртүрлі . Жоғары сапалы апохроматикалық мақсаттар жоғары сандық апертурамен жасалады . Олар сфералық және хроматикалық аберрацияларды жояды . Апохроматикалық мақсаттар компенсациялық окулярлармен бірге қолданылады .

Кейбір линзалардың сипаттамалары кестеде келтірілген. 2.

Әрбір линза миллиметрде белгілі бір жұмыс қашықтығымен сипатталады. Линзаларды ұстаған кезде линзаларды зақымдамау үшін абай болу керек . Бұл жұмыс қашықтығы жоғары үлкейтетін линзалармен жұмыс істегенде өте маңызды (жабық әйнектің беті мен объективті линзаның арасындағы қашықтық) 0, 10 - 0, 12 мм.

Объектіге назар аудару түтік ұстағышын жылжыту арқылы жүзеге асырылады. Дөрекі фокустау түтік ұстағышының екі жағында орналасқан макро бұрандалы тұтқаларды айналдыру арқылы қол жеткізіледі. Микроскоптың дөрекі фокустау диапазоны 40 мм. Нәзік фокустау бұралған диск түрінде жасалған микробұранданың көмегімен жүзеге асырылады . Дискінің бір айналымы түтік ұстағышының қозғалысына сәйкес келеді 0, 5 мм, ал дискінің тоқтаудан тоқтауға дейін айналуы кем емес 2 мм. Жұмысты бастамас бұрын, дәл фокустау тұтқасын шамамен ортаңғы күйге қою керек .

2-кесте

Линзаның кейбір сипаттамалары

Линзалар

Үлкейту, сандық апертура, батырудың болуы

Жұмыс қашықтығы, мм

Линзалар: Планахроматтар

Үлкейту, сандық апертура, батырудың болуы: 9 x 0, 20

Жұмыс қашықтығы, мм: 13, 13

Линзалар: 10 x 0, 20

Үлкейту, сандық апертура, батырудың болуы: 13, 13

Линзалар: Ахроматтар

Үлкейту, сандық апертура, батырудың болуы: 8 x 0, 20
