Экономика және ақпараттық технологиялар колледжі

Мамандық: 0104000 Кәсіптік білім беру (техник -құрылысшы)

Курстық жұмыс түсінік хаты
Тақырыбы:

Орындаған: Гс- 832 топ студенті
Камзагалиева Мадина Владимировна

Тексерген: арнайы техникалық
пәндер оқытушысы Тәжікбаева З. Қ.

Орал 2014
Мазмұны
Тақырып атаулары: Бет
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .4
1 Жалпы бөлім ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... 6
2 Көлемді жоспарлы бөлім ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ...8
3.Құрылымдық шешім ... ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... .16
4 Бас жоспар ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
5 Іргетас, аражабын,шатыр жоспары ... ... ... ... ... ... ... ... ... ... ... ... ... ..24
6 Еден экспликациясы ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ...28
7 Қорытынды ... ... ... ... ... ... .. ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..29
8 Пайдаланылған әдебиеттер көзі ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .30

Кіріспе
ХХI - ғасыр адам өмірінің әртүрлі саласына жаңалықтар енгізіп ғана қоймай, жаңа мамандықтарды да ала келді. Үкімет тарапынан жастарды қолдау бойынша, "Кадрлық резерв", "Дипломмен ауылға", "Қайта оқыту және даярлау" сыңды мемлекеттік бағдарламалар құрып, ЖОО бөлінетін грант санын артыруда. Жастардың жұмыс істеу үшін бар жағдай жасалып, таңдау мүмкіншіліктері орасан зор.Мың түрлі мамандық ішіндегі өзімнің таңдаған мамандығым-техник-құрылысшы мамандығы.
Құрылыс -адамның алғаш пайда болуынан басталған көне кәсіп. Ғасырлар ауысса да ол бізбен бірге дамып, жетілуде.
Құрылыс -- экономиканың негізгі діңгегі болып келеді. Кейінгі жылдары бүкіл республика бойынша, оның ішінде мұнайлы қалада құрылыс саласы қарқынды дамуда. Осы ауқымды саланы алға жылжытуда құрылысшылар қазіргі заманға сай білікті де білімді, іскер де қабілетті маман ретінде өзгелерге үлгі-өнеге болып, қаламыздың әлеуметтік-экономикалық деңгейінің артуына айтарлықтай еңбек сіңіруде.
Құрылысшылар-өмірге деген белсенді қөзқарастағы жандар болғандықтан олардың кәсіп-қойлықтары мен шеберліктерінің арқасында жаңа үйлер, мектептер, аурухана, жолдар салынып жатыр. Соңғы жылдары елімізде құрылыс саласы қарқын алып келеді. Оның ішінде біздің аймақта тұрғын үй құрылысы және 100 мектеп, 100 аурухана бағдарламалары аясында ауқымды тірліктер атқарылды. Соңғы уақытта елімізде бірқатар нысандар бой көтерді. Бүгінде аймағымыздағы бой түзген тұрғын үйлерде, еңсесін тіктеген емхана-ауруханалар мен білім нысандарында, іске қосылған өндірістерде - бәрі-бәрінде құрылысшылардың қолтаңбасы жатыр. Сондықтан құрылысшы еңбегі қашан да құрметке лайық!
Еліміздің өркениетті болашаққа ұмтылғанын ескерсек, уақыт өткен сайын құрылысшы мамандығының қажеттілігі арта түсері сөзсіз. Ендеше ол сала да заман талабына сай дами бермек.

1. Жалпы бөлім
Менің курстық жұмысымдағы жоба- екі қабатты он алты пәтерлі тұрғын үй. Мен бұл тұрғын үйдің құрылыс ауданын ,өзіміздің Батыс Қазақстан облысының орталығы- Орал қаласын алдым.Осыған байланысты Орал қаласының геодезиялық, құрылыс зерттеулеріне тоқталып кетсем,яғни
Батыс Қазақстан облысының орталығы - Орал қаласы. Ол Қазақстан Республикасының солтүстік батыс аумағында орналасқан. Ол Ресейдің Астрахань, Саратов, Волгоград, Орынбор облыстарымен және өзіміздің Ақтөбе, Атырау облыстарымен шектеседі. Каспий ойпатының солтүстік беткейінде орналасқан. Орал қаласы қасындағы ауылдарды қоса есептегенде 7000 шаршы шақырымнан астам жер көлемін алып жатыр. Қаланың ені солтүстіктен оңтүстікке қарай - 8 шақырым, ал батыстан шығысқа қарай - 12 шақырым жерді алып жатыр. Орал қаласында тұратын халықтың жалпы саны - 240 мыңадамға жуық. Қалада тату-тәтті 100-ден аса ұлт өкілдері өмір сүріп жатыр.
Климаты.
Батыс Қазақстан облысының климаты континентальды. Климаттық жағдайдың күрт өзгеруі, күні және түні, қысы мен жазы кезінде табиғи құбылыстың тез ауысуы байқалады. Өлкенің түгел аудандарында климаттың тұрақсыздығы мен жауын-шашынның аз жауыуы тән болып келеді.
Облысымыздың барлық аумағы үшін орташа жылдық температуралық көрсеткіш +5,90С-ға сәйкес келеді.
Қыс кезінде ауаның ең төменгі температурасы -30-350С-қа жететін аязды күндер болады. Кей кездерде сынап бағанасы -40-450С-қа дейін жетеді. Ал қардың биіктігі облысымыздың солтүстігінде 25-30 см болса, оңтүстік аудандарында 10-20 смден көп болмайды.
Жаз айы облысымыздың ыссы, әрі құрғақ, жауын-шашынсыз болып келеді. Солтүстік аудандарда орташа жоғары тампература 270С болса, ал оңтүстік аудандарда 340С-ға дейін ысиды. Облыс топырағына түсетін ылғалдың орташа жылдық мөлшері: солтүстік аудандар да 300 мм, ал оңтүстік жақта 140 мм-ге тең болып келеді. Атмосфералық ылғалдылықтың облысқа тән мәні 263 мм шамасындай.
Жер құрамына келсек Батыс Қазақстан облысының топырағы қоңыр қызғылт топырақтан, оңтүстік қара топырақтан, қызғылт, ашық қызғылт және сұр топырақтан тұрады. Облыс топырағының өзіне тән бір қасиеті құрамында тұздың болуы.

2. Көлемді жоспарлы бөлім

Көлемдік-жобалау шешімдері деп - бұл шешімнің негізі болып қабылданған ғимараттың құрамы мен өлшемін айтады.
Ғимараттың формасы тіктөртбұрш; жоба бойынша жертөлесіз.
Көлемдік-жобалау шешімі бойынша берілген жоба ғимараттың классы келісім бойынша ІІІ, ұзақ мерзімдігі - ІІ, отқа күймейтіндік дәрежесі - ІІІ.
Жоба:
oo биіктігі (1-ші және 2-ші қабаттың) - 3,00 м;
oo жалпы ғимараттың биіктігі - 8 м;
Ғимарат 2 қабаттан тұрады. Бір қабатта 8 пәтер бар,әр үш бөлмеден тұрады. Бір пәтердің ішінде: ас бөлмесі, қонақ бөлмесі, кіреберіс, холл,санузел, жатын бөлме, тамбур,бойлерная,жуынатын бөлме. Санузел су құбыры мен канал жүргізумен қамтамасыз етілген. Негізгі бөліктермен байланыс холл арқылы жүзеге асады.
Ауаны айдау ғимаратта табиғи. Терезенің өлшемдері күндізгі тәулік уақытында қажетті жарық түсуде қамтамасыз етеді.
Ғимаратта орналасқан пәтердің әрбір бөлмесі нақты функционалдық талаптарды атқаруы тиіс, яғни әрбір бөлме нақтылы функциялар орындауы керек.
Қонақ бөлме - қонақ қабылдауға, отбасының демалуына, сондай-ақ бөлмеде тамақтануға арналған.
Жатын бөлме - отбасы мүшелерінің демалуына, ұйықтауына арналған бөлме.
Ас бөлме - тамақ жасауға, әзірлеуге және тамақ ішуге арналған бөлме.
Санузел - жуынуға арналған орын.
Жуынатын бөлме, - отбасы мүшелерінің жеке гигиенасына арналған бөлме.
Холл - 1 және 2 қабаттардағы дәліз.
Бойлерная - үй жылыту жабдығы орналасқан бөлме.
Тамбур - ішке кіруге және шығуға қызмет етеді, жылуды
оқшаулайтын функцияны орындайды.

Сонымен қатар қабаттардың арасындағы қатынасқа саты орналастырылған, холл бірінші қабаттан екінші қабатқа өтуді қамтамасыз етеді.

3. Құрылымдық шешім
Iргетас - бұл ғимараттың жер астында тұратын бөлігі немесе тұрақты ғимараттың барлық ауырлық күшін өзіне қабылдайтын ғимараттар бөлігі деп аталады, сол сияқты жүктемелер жер бетi бөлiгінен пайда болатын уақытша және жiберушi қысымды қабылдайтын ғимараттың негізі болып табылады.
Төменгi бөлігі оның негiзбен тiкелей жапсарлас жазықтығы жер бетi, ғимараттың бiр бөлiктерi немесе ғимараттар орналасатын iргетастың жоғарғы жазықтығы iргетас бетi немесе кеспелтек деп аталатын iргетас табанын атайды.
Ғимараттың іргетастары келесі басты функционалдық талаптарға сай келуі керек, олар: іргетастың мықтылығы, атмосфералық факторларға қарсы тұруы, яғни қыста аязға төзімділігі және жердің тонына бой бермеуі және де ғимаратқа сай ұзақ мерзімге шыдамдылығы.
Іргетастар құрылымына қарай бағаналы, ленталы, қадалы және жығылы деп бөлінеді.

Бағаналы іргетас


Ленталы іргетас

Фундаменттік тақта



Іргетастар өзінің технологиялық жасалуына байланысты монолитты - буттан, бутобетоннан және темірбетоннан жасалғандар, - жиналмалы блогты фундаменттер заводта жасалған. Жиналмалы блокты фундаменттердің монолитті фундаменттерден айырмашылығы уақыттың үнемділігі және де аз күштің жұмсалуымен ерекшеленеді. Фундаменттің құю тереңдігі грунттың қатуына байланысты.

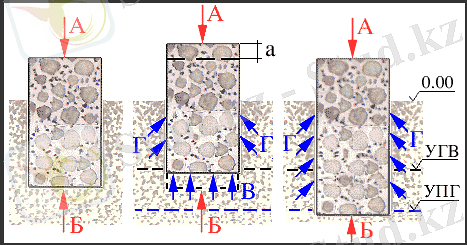

Іргетасқа әсер етуші күштер

Жаз айларында (сурет жоғарыда) фундаментке тек қана екі күш әсер етеді:
іргетасқа түсетін ауырлық күш, яғни А;
грунтың қасарласу күші, яғни Б.
Мен үйімді салу үшін ленталы іргетастыі таңдадым. Құрылыс ауданының қыстағы жер тоны 160 см болғандықтан, фундаменттің терендігін 180 см етіп қазамыз. Іргетас ленталы, құрамы темірбетоннан тұрады, ал ені 50 см-ге тең болып келеді. Іргетастың астына подушка кетеді.
Ғимараттың цоколі бiртұтас жазықтық ғимараттың қабырғасымен құрастыра жермен байланысады. Оның беттiк қабаты ғимараттың қабырғаларын жаңбыр және жерге жақын енетiн сулардан қорғауына арналған.

Қабырғалар
Ғимараттың қабырғалары қоршаған ортаның әсерлерiнен қоршау және қорғауға және ғимарат ішіндегі бөлмелерді бөлу үшін пайдаланылады. Олар iргетасқа аражабындар және жамылғылары ретінде болады.
Ғимараттың қабырғалары тұрғызуда жiктердiң көлденең және тiк таңғышымен қол қалауын қолданылады. Сыртқы және iшкi қабырғалардың қалаулары үшiн силикат кiрпiштi қолдандым.

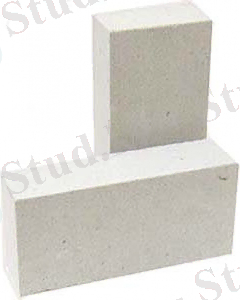

Силикат кірпіш-90% құмнан, 10 % известь және кішкене үлес қосымшадан тұрады. Қоспа автоклавқаға престеледі және сүйенеді, өртелетін пешке салмайды, керамикалық кірпіш сияқты. Егер пигменттер қосса түрлі-түсті силикаты кірпіштер алуға болады - көк, жасыл, таңқурай, күлгін түсті болып келеді.

Қабырғалардың қалауы цемент ерітіндісмен жүзеге асырылады. Сыртқы қабырғалардың жуандықтарын жылутехникалық есептеу негiзiнде тағайындалады.

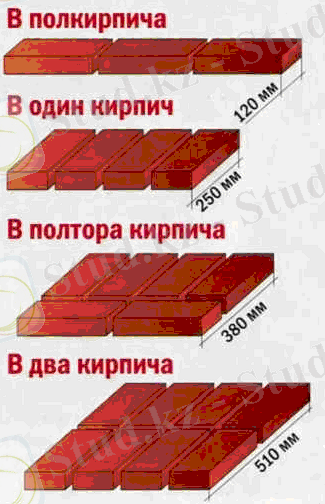

Кірпіштің қалану тәртібі
Сыртқы қабырғаның жуандығы бастапқыда 640 мм тең деп есептелінді. Мұндай жуандық желдiң және екпiндi жүктемелерге қарағанда орнықтылықтың қамтамасыз етуiне керек, сонымен бiрге жылу және қабырғалардың дыбыс оқшаулайтын қабiлеттiлiгiне байланысты болады. Қабырғаларды сырттан және iшiнен цементпен сылақтайды. Сылақтың сырқы жуандығы 15 мм-дi құраса, iшкiсі 20 мм-ді құрайды. Сырттағы сылақтан кейін түрлi-түстi бояумен сырлайды. Ол бояу Колер деп аталады. Бұл ғимараттың кескiн-келбетiн әдемілеп көрсетеді.

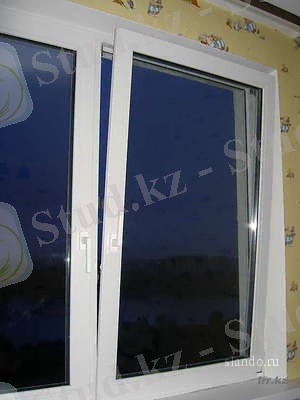

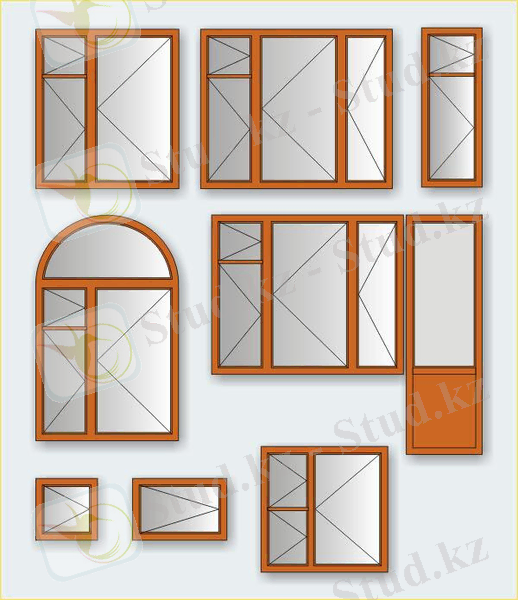

Терезе және есіктер
Терезелер - жарық және бөлмелердiң желдетуге қолайлы ғимарат элементтерi.
Есiктер - шеттетiлген бөлмелердiң арасындағы байланыстарға қызмет көрсетедi және ғимаратқа кiруге арналған.
Ғимараттағы терезелерi екi есе шығын шынылаумен жобалап қойған. Олардың жылу болатын және дыбыстан қорғаушы 140 мм-нiң терезелiк блоклерiнiң жуандығы. Терезе бiр, екi және үш жармалы ескерiлген. Терезелердегi рамалар және терезенің өзі пласстика. Терезелердiң өлшемдерi: 2100 х1800 мм - үш жармалы, 1800 х1800 мм және 1500 х1800 мм - екіжақтаулы және 900 х1800 мм - бiр жақтаулы терезелiк ойықтарда құйылыстары пласстик терезелерімен бекітілген. Ені 4160 мм болатын терезе дәлiзде сонымен бiрге жоспарланған.
Ғимараттағы есiктерi және (шыныланбаған ) керең (асханаға, қонақ үйдегi есiгiнде және бөлмеде) шыныланған (қонақ үйде және бөлмеде) екi жерде тұрған бiр танапты жобалап қойған. Ғимараттың барлық есiктерi тапсырыстарға орындалады және сәндiк оюмен әшекейленген. Есiктердiң өлшемдерi: биiктiк - 2100 мм, ені:Д3-700, Д4 - 860, Д5 - 900, Д1, Д2 - 1200 мм.
6 мм-ның жуандығымен тек қана сапалы табақ әйнек және сызаттар және саңылаулардың пайдалануды процессiнде пайда болудан аман болу үшiн қолданылады.

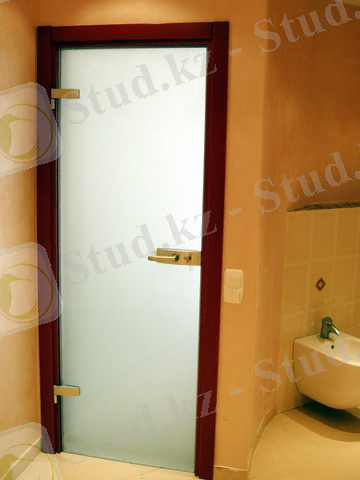

Жуынатын бөлме есігі

Бөлмеаралық есік
