Меркі аудандық электр торабы


Мазмұны

1. Кіріспе 3 бет
2. Меркі аудандық электр торабының атқаратын қызметіне
жалпы шолу 4 бет
3. «Меркі» ЭТЖ қуатпен жабдықтаудың сенімділігі. 6 бет
4. «Меркі» 110/35/6 кВ қосалқы станциясы. 6 бет
5. Техника.экономикалық есептеулер. 7 бет
6. Қысқа тұйықталу тоғын есептеу. 9 бет
7. Жабдық тандау. 11 бет

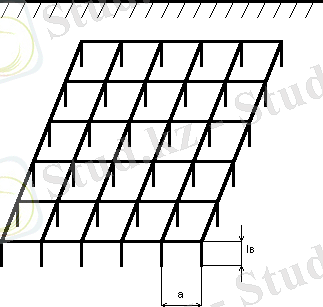

8. Жерлендіру құрылғысын есептеу. 12 бет
9. Релелік қорғаныс. 14 бет
10.Төмендеткіш қосылқы станцияны найзағайдан қорғау. 15 бет
11.Желілердін бейтараптарының тәртіптері. 17 бет
12. Электр параметрлерінің электр қондырғысындағы электр
энергиясының есепке алуы және өлшемі. 17 бет
13.Кернуі 6 . 10 кВ жүктемені комплексті тарату
құрылғысын қайта құру және жетілдіру. 18 бет
14.ЖКТҚ.ның тағайындалуы. 19 бет
15.Еңбек қорғау бойынша ҚР мемлкеттік нормалары. 21 бет 16. Қорытынды 23 бет
17. Пайдаланылған әдебиеттер 24 бет
КІРІСПЕ

Ғылыми-техникалық iлгерiлеудегі үдеу дәл қазiр өнеркәсiптiк электр энергетиканың толық жетiлдiруiне қажеттiлiктi арыттырады. Өнеркәсiптiк кәсiпорындардың жабдықтауының үнемдi, сенiмдi жүйелерiнiң жасаулары, автоматтандырылған жүйе электр қозғағыштармен және технологиялық үдерiстердi басқару, жарық, микропроцессорлық техниканың енгiзулерi, элегазды және вакуумды электр жабдығы, жаңа комплекті тарату құрылғылары болуын қажетсінеді. Өнеркәсiптiк кәсiпорындардың жабдықтауын жобалауға түбегейлi тәжiрибе жинаған инженерлiк-техникалық қызметкерлердiң көпшілiгi шұғылданған. Техникадағы қарқынды өрлеуге және энергетикада жеке алғанда барлық жаңа мәселелер, жобалау және қазiргi торлық объекттердiң ғимаратында есепке алынуы керек болатын сұрақтар қарастырылады.
Осы есептейтін аудан дамитын динамикалық болып табылады. Шағын ауданның байланысты белсендi құрылыс ошағымен электр қабылдағыштардың қоректенуi үшiн қосымша қуат туралы сұрақ тұрады.
Аудан электр энергиясымен энергия жүйеден қамтамасыз етiледi 35 кВ сызықтар жобаланатын аудан осы жобада қоректену туралы мәселенi талқыға салған, сонымен бiрге 20 шаршының кернеудiң тұтынушыларының қоректенуi.
Технологиялық үдерiстi үзiлiссiздiк, ауыр электр қондырғыларды ауыр жұмыс жағдайлары және электр жабдық жабдықтауды жүйеге ерекше талаптарды құрады. Бұл қоректенудiң сенiмдiлiк және үздiксiздiктерi.
Бас схеманың таңдауында оның құрастыруын ажырамас бөлiк жабдық және аппаратураның параметрлерiнiң дәлелдеу және таңдауы және схемадағы оларды тиiмдi қоюы, сонымен бiрге қорғаудың маңызды мәселенiң шешiмдерi болып табылады, дәреже автоматтандыру және подстанцияның қолдану кезiндегi қызмет көрсетуi. Электр қосуларының таңдаулы бас схемасы ендi сенiмдiлiк сөндiргiштер оның санына күш беретiн трансформаторлар кiретiн құрамдас бөлiктерiнiң сенiмдiлiгiмен анықталады, құрама шиналар, сонымен бiрге электр берiлiсi желiсi, ажыратқыш.
Қысқа тұйықталудың тоқтарына қарағанда жауапты тұтынушылар және аппаратураның орнықтылығының жоғарылатуының электр энергиясының қоректенудiң үздiксiздiгiнiң қамтамасыз етулерi мақсаттардағы жабдықтау жүйелерiндегi автоматтандыруы ескерiледi, подстанцияларда кезектi қызыметшiсiз қарауға мүмкiндiк берген. Кәсiпорынның электр Қосуларының бас схемасының экономикалық орындылығы жиынтық ең төменгi есептi шығындармен анықталады.
ПАЙДАЛАНҒАН ӘДЕБИЕТТЕР ТІЗІМІ

1. Электрооборудование станций и подстанций Л.Д. Рожкова, В.С. Козулин 2-е издание – М.: Энергия,1980-236б.
2. Электрическая часть электростанций и подстанций Б.Н. Неклепаев 2-е издание – М.: Энергоатомиздат, 1986-270б.
3. Электрическая часть электростанций и подстанций Б.Н. Неклепаев, И.П. Крючков М.: Энергоатомиздат, 1989.
4. Справочник по проектированию электроснабжения / под ред. Ю.Г.Барыбина и др.-М.: Энергоатомиздат, 1990,- 576с.
5. Справочник по электроснабжению и электрооборудованию -: В 2т. / под ред. А.А.Федорова.-М.: Энергоатомиздат, 1986,-568с.
6. Федоров А.А., Старкова Л.Е. Учебное пособие для курсового и дипломного проектирования по электроснабжению промышленных предприятий: Уч. пособие для вузов. - М.: Энергоатомиздат, 1987,-368с.
7. Электрическая часть электростанций и подстанций: Справочные материалы для курсового и дипломного проектирования. Учеб. пособие для энергоэнергетических специальностей вузов / Под ред. Б.Н. Неклепаева - 3-е изд., перераб. и доп. - М.: Энергия, 1978, - 456с.
8. Өндірістік кәсіпорындардың күштемелі және жарықтандыру жабдықтарын жобалау жөніндегі нұсқаулық.ҚР КН 4.04-19-2003 - Астана, 2004 жыл.
9. Типтік жабдықтарға арналған зауыттық каталогтар.
10. Жабдықтарды дайындаушы зауыттардың прейскуранттары.
11. «Электропромпроект» өндірістік кәсіпорындардың электрмен жабдықтау элементтер құнының іріленген көрсеткіштері (УП-ЭС).
12. Справочник по электроустановкам промышленных предприятий / под ред. Я.М.Болыпмана-М.: Госэнергоиздат, 1963год, -719с.

Пән: Электротехника
Жұмыс түрі: Іс-тәжірибеден есеп беру
Көлемі: 16 бет
Бұл жұмыстың бағасы: 1300 теңге




Мазмұны

1. Кіріспе
3 бет
2. Меркі аудандық электр торабының атқаратын қызметіне
жалпы шолу
4 бет
3. Меркі ЭТЖ қуатпен жабдықтаудың сенімділігі. 6 бет

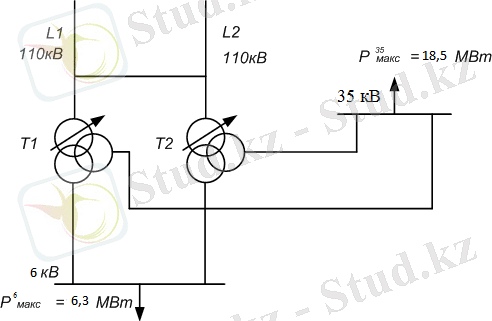

4. Меркі 110356 кВ қосалқы станциясы.
6 бет
5. Техника-экономикалық есептеулер.
7 бет

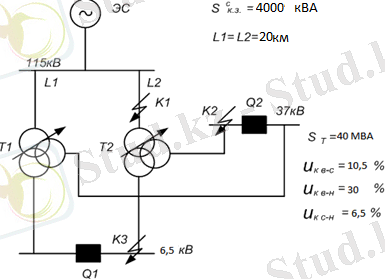

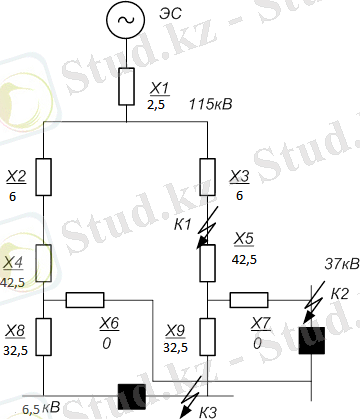

6. Қысқа тұйықталу тоғын есептеу.
9 бет
7. Жабдық тандау.
11 бет
8. Жерлендіру құрылғысын есептеу.
12 бет
9. Релелік қорғаныс.
14 бет
10.Төмендеткіш қосылқы станцияны найзағайдан қорғау. 15 бет
11.Желілердін бейтараптарының тәртіптері.
17 бет
12. Электр параметрлерінің электр қондырғысындағы электр
энергиясының есепке алуы және өлшемі.
17 бет
13.Кернуі 6 – 10 кВ жүктемені комплексті тарату
құрылғысын қайта құру және жетілдіру.
18 бет
14.ЖКТҚ-ның тағайындалуы.
19 бет
15.Еңбек қорғау бойынша ҚР мемлкеттік нормалары. 21 бет
16. Қорытынды
23 бет
17. Пайдаланылған әдебиеттер
24 бет

КІРІСПЕ

Ғылыми-техникалық iлгерiлеудегі үдеу дәл қазiр өнеркәсiптiк электр
энергетиканың толық жетiлдiруiне қажеттiлiктi арыттырады. Өнеркәсiптiк
кәсiпорындардың жабдықтауының үнемдi, сенiмдi жүйелерiнiң жасаулары,
автоматтандырылған жүйе электр қозғағыштармен және технологиялық
үдерiстердi басқару, жарық, микропроцессорлық техниканың енгiзулерi,
элегазды және вакуумды электр жабдығы, жаңа комплекті тарату құрылғылары
болуын қажетсінеді. Өнеркәсiптiк кәсiпорындардың жабдықтауын жобалауға
түбегейлi тәжiрибе жинаған инженерлiк-техникалық қызметкерлердiң көпшілiгi
шұғылданған. Техникадағы қарқынды өрлеуге және энергетикада жеке алғанда
барлық жаңа мәселелер, жобалау және қазiргi торлық объекттердiң ғимаратында
есепке алынуы керек болатын сұрақтар қарастырылады.
Осы есептейтін аудан дамитын динамикалық болып табылады. Шағын
ауданның байланысты белсендi құрылыс ошағымен электр қабылдағыштардың
қоректенуi үшiн қосымша қуат туралы сұрақ тұрады.
Аудан электр энергиясымен энергия жүйеден қамтамасыз етiледi 35 кВ
сызықтар жобаланатын аудан осы жобада қоректену туралы мәселенi талқыға
салған, сонымен бiрге 20 шаршының кернеудiң тұтынушыларының қоректенуi.
Технологиялық үдерiстi үзiлiссiздiк, ауыр электр қондырғыларды ауыр
жұмыс жағдайлары және электр жабдық жабдықтауды жүйеге ерекше талаптарды
құрады. Бұл қоректенудiң сенiмдiлiк және үздiксiздiктерi.
Бас схеманың таңдауында оның құрастыруын ажырамас бөлiк жабдық және
аппаратураның параметрлерiнiң дәлелдеу және таңдауы және схемадағы оларды
тиiмдi қоюы, сонымен бiрге қорғаудың маңызды мәселенiң шешiмдерi болып
табылады, дәреже автоматтандыру және подстанцияның қолдану кезiндегi қызмет
көрсетуi. Электр қосуларының таңдаулы бас схемасы ендi сенiмдiлiк
сөндiргiштер оның санына күш беретiн трансформаторлар кiретiн құрамдас
бөлiктерiнiң сенiмдiлiгiмен анықталады, құрама шиналар, сонымен бiрге
электр берiлiсi желiсi, ажыратқыш.
Қысқа тұйықталудың тоқтарына қарағанда жауапты тұтынушылар және
аппаратураның орнықтылығының жоғарылатуының электр энергиясының
қоректенудiң үздiксiздiгiнiң қамтамасыз етулерi мақсаттардағы жабдықтау
жүйелерiндегi автоматтандыруы ескерiледi, подстанцияларда кезектi
қызыметшiсiз қарауға мүмкiндiк берген. Кәсiпорынның электр Қосуларының бас
схемасының экономикалық орындылығы жиынтық ең төменгi есептi шығындармен
анықталады.

Меркі аудандық электр торабының атқаратын қызыметіне жалпы шолу

Өткенге көз жүгіртсек, Жамбыл облысына 2010-2011 жылдары жиынтықты
қуаты 200 мВт болатын энергияның жаңартылмалы көздерінің құрылысы үшін 375
млн. долларға жуық қаржы жұмылдырылған екен.
Сарапшылардың зерттеулері  дарқан даламыздың басым бөлігінде  желдің
жылдамдығы секундына 6 метрден  асатынын дәлелдеді. Ал, күн энергиясын
өндіру мүмкіндігі жылына 2,5 мдрд. кВтсағат  деп белгіленген. Әсіресе,
елдің  оңтүстігі күннің қызуынан қуат өндіруге таптырмас өңір болып
бағаланып отыр.
ТАСӨТКЕЛ ГЭС-і
Шу ауданы да мүмкіндіктерінің қолайлылығымен еліміздің энергетика
саласына биылдан бастап үлес қоса бастады. Себебі, биыл мамыр айында ғана
онда қуаты 9,2 мВт-тық жаңа су электр стансасы іске қосылған-ды. Жобаның
инвесторы – A&Т-Энерго серіктестігі. Бұл гидроэлектр стансасының жылына
45,6 млн кВт сағат электр қуатын өндіретін мүмкіндікке ие. Құрылыс
жұмыстары кезінде мұнда 110-ға жуық адам жұмыспен қамтылса, нысан
пайдалануға берілгеннен кейін 15 жұмыс орны ашылған. Электр қуатының 1
кВтсағат үшін жобаланған тарифі 11 теңгені құраған. Ал, пайдалануға
берілген кезеңнен бастап, өтімділік мерзімі 6 жыл. Жоспар бойынша бұл
стансада өндірілетін электр қуатын ауданның жергілікті тұрғындары мен
электр желісінің компаниялары тұтынатын болады.
Жалпы құны 1,3 млрд. теңгені  құрайтын алып жобаның басым бөлігі жеке
инвестиция есебінен салынған. Бір  атап өтерлігі, 2015
жылға дейін облыста мұндай жасыл электр стансаларының іске қосылуы
нәтижесінде, жинақтық қуаттылығы 195 мегаватт энергия өндірілетін болады
деп жоспарлануда. Ал облыс әкімі Қанат Бозымбаевтың айтуынша, энергия
өндірудің мұндай көздері уақыт өте келе аймақтағы электр тапшылығының 40
пайызын жабатын көрінеді.
Шынымен де бұл жоба әрі  бюджет қаржысын үнемдеуге әрі өңірдегі
энергия тапшылығын шешуге мүмкіндік  беріп отыр.
Облысымызда баламалы қуат көздерін жаңарту нысанының  құрылысы осыдан
3 жыл бұрын қолға  алынды. Күннен және желден қуат алатын еліміздегі тұңғыш
электр стансасы дәл біздің өңірде іске қосылған. Ал, Тасөткел су электр
стансасының ашылуы аймақтағы жасыл экономиканы дамытуға бағытталған тағы
бір қадам. Инвестициялық компания өкілдерінің айтуынша, бұл жобаның
артықшылығы қыс мезгілінде судың екпіні артады да, осы уақытта қуат көзіне
деген сұраныс та жоғарылайтыны белгілі. Ал, бұл жер еліміздегі су қоры мол
жалғыз нысан саналады екен.
Жоспарға сәйкес, биыл су қоймасына 500 млн. текше метр су толтырылады.
Алайда мамандар СЭС жұмысын толығымен іске асыру үшін ол аздық ететінін
айтады. Сондықтан Қытайдан судың қуаттылығын арттыратын жаңа қондырғы
алыныпты. Тасөткелдегі су электр стансасы Шу ауданы үшін теңдессіз алғашқы
жоба. Қызығушылық танытып отырған инвесторлар келешекте бұл аймақтан тағы
да осындай екі нысанмен жел және күннен қуат алатын электр стансаларын іске
қосуды көздеуде. Бұл нысандар да жүзеге асып жатса 30-40 МВт электр қуаты
өндірілетін болады.
ҚАРАҚЫСТАҚ ГЭС-і
Т.Рысқұлов ауданының  Қарақыстақ ауылындағы қуаты 2,3 мВт-ты құрайтын
Қарақыстақ су электр стансасы жобасының инвесторы – ЭнергоСтройП роект
ЖШС. Нұрдос Қалдыбалин басшылық ететін бұл су электр стансасында 12 адам
жұмыс  орнымен қамтылған. Су электр стансасы жалпы құны 1 млрд. 28 млн.
теңгеге бағаланған. Бұл станса толық қуатында жұмыс істесе алдағы күнде
ауданның 25 пайызын электр қуатымен қамтитын болады.
Осы электр стансасының  ашылу салтанатына облыс әкімі
Қанат Бозымбаев арнайы қатысқан болатын. Қуанышқа жиналған жұрттың алдында
сөз сөйлеген ол: Елбасы Нұрсұлтан Назарбаевтың Қазақстан – 2050
Стратегиясында күн мен желден энергия көзін алуда белсенділік таныту ерекше
айтылған. Әлем елдерінде электр қуатының тапшылығы сезілген шақта біз
осылай жасыл экономикаға бет бұрдық. Облысымызда жалпы құны 390 млн. АҚШ
доллары тұратын тоғыз жоба жүзеге асырылды. Біз күн мен су электр
энергиясын өндіруде республикадағы облыстар арасында алдыңғы орында тұрмыз.
Алдағы уақытта Жамбыл ауданында сағатына 24 мВт қуат өндіретін күн электр,
Сарысуда сағатына 100 мВт қуат өндіретін тағы бір күн электр стансасын салу
көзделуде, – деп облыс халқын жаңа жобалардың барысымен таныстырған еді.
Былтырдан бері өңірімізде ашылып жатқан баламалы қуат өндіретін
электр стансаларының жүзеге асуы жасыл экономиканы дамытудың нақты
дәлелі. Бұл жаңа Қарақыстақ гидроэлектрстансасы облыста энергияның
қайталама көздерін пайдалана отырып жұмыс істеуге бағытталған кезекті
нысандардың бірі. Енді биыл VistaInternational ЖШС қуаттылығы 4 мВт
құрайтын Қордай жел электр стансасының бірінші кезегін салу жұмыстарын
аяқтауды жоспарлап отыр. Оның жалпы белгіленген қуаттылығы – 21 мВт. 2013-
2014 жылдары Fonroche Energie француз компаниясы қуаттылығы 24 мВт күн
электр стансасын салмақ. Ресей инвесторлары 2013 жылдың соңына таман жалпы
белгіленген қуаттылығы 19,8 мВт Меркі ГЭС-інің каскады бойынша құрылыс
жұмыстарын бастамақ.
МЕРКІ-3 ГЭС-і
Меркі ауданында 2010 жылдың соңына таман ашылған Меркі-3 ГЭС-і  шағын
су электр стансасы тау өзенінің үстінде орналасқан. Жергілікті жұрт
Меркенка деп атап кеткен тау өзенінің суын қорек қылатын Меркі ГЭС-інің
қуаттылығы 1,5 мГв-ты құрайды. Еліміз тәуелсіздік алғалы бері облысымызда
іске қосылған алғашқы су электр стансасының жыл сайын 6,5 млн. кВтсағат
электр қуатын беріп отыратын болады. Бұл дегеніңіз аудандағы электр қуатына
деген тәуелділік пен тапшылықты әдеуір азайта түседі деген сөз.
Сол жылы арнайы құрылған Жамбыл гидроэнерго МКК облысымызда
шағын су электр стансаларының құрылысын әрмен қарай жалғастыра бермек. Жоба
бойынша үш жылдың ішінде олардың саны 12-ге жетуі тиіс, ал өндірістік қуаты
сағатына 100 мВт-қа дейін өсе түспек, бұл жетістік аймақтың электр өніміне
деген сұранысын 25 пайызға орындайтын болады.
Шағын су электр стансаларының  құрылысы – бұл жаңа жұмыс орындарын
ашуға мүмкіндік беретін, жергілікті өндіріс орындарының өнімге деген
сұранысын арттыра түсетін облыс  экономикасына тартылған қосымша
инвестиция. Баламалы қуат көздерін пайдаланып, кәдеге асыру жоғарыда
айтылған жетістіктерге қол жеткізіп қана қоймай, парниктік газдар мен
өндіріс қалдықтарына қарсы қабылданған халықаралық Киото хаттамасының
шарттарын орындау жолындағы еліміздің үлкен қадамы деуге толық негіз бар.
Компания құрамына кіретін желілер, 306,4 шақырым ұзындықта 220 кВ
кернеулі электр беру әуе желісі; 2640,9 шақырым ұзындықта 110 кВ әуе
желісі; 35 кВ кернеулі электр желісі – жалпы ұзындығы 2659,1 шақырымды
әуелі және кабелді желілер; 100,4 кВ электр беру бөлу желілері 102,9
шақырымды құрайды.
АЖК АҚ құрамына кіретін қосалқы станциялар:
- 35 кВ және одан жоғары кернеулі 208 қосалқы станция;
- 6-100,4 кВ кернеулі 8 192 бөлу трансформатор қосалқы станциялары;
- 6 567 МВА қуатты 6-220 кВ – 9 876 трансформаторлардың жалпы саны.
Бүгінгі күні "АЖК" АҚ Алматы аймағының 2,2 миллиондай тұрғынын
электрмен қамтамасыз етеді.

2 Меркі ЭТЖ қуатпен жабдықтаудың сенімділігі

Қуат жеткізуші компания Меркі ЭТЖ тұтынушыларды қуатпен
жабдықтаудың сенімділігін арттыру жөніндегі үлкен жұмыстар жүргізуді. Соңғы
жылдары трансформаторлық қуаттылық біршама артты, өңірдегі әлеуметтік
маңызы бар және өндірістік объектілердің қоректену көзі болып табылатын
ондаған негізгі қосалқы стансалар салынып, жөндеуден өтті.

3 Меркі 110356 кВ қосалқы станциясы

Қосалқы станциясы кернеуі 1103510 кВ–тық қосалқы станция. Бұл
қосалқы станция Шу ЭС қорек алады. Яғни, қосалқы станциясы 110 кВ кернеуге
қосалқы станциясы арқылы жалғасып жатыр. Ал екінші жағы қосалқы станциясына
жалғасып жатыр. Бұл қосалқы станция қабылдап алған 110 кВ кернеуді
төмендеткіш трансформаторлардың көмегімен 6 кВ қа төмендетіп, төмендетілген
кернеуді қосалқы станция айналасына орналасқан түрғындарға, өндірістік
орындарға жеткізіп беретін желілері бар. Бұл қосалқы станция Меркі
ауданындағы Орталық саябақ маңындағы орналасқан түрғын ұйлермен қатар,
орталық саябақты және бірқанша өндіріс орнын электр энергиясымен
қамтаматсыз етіп отыр.
ҚазТАГ – РемКомСТРОЙ ЖШС 27-ші желтоқсанда Жамбыл облысы Меркі
ауданындағы Меркенка өзенінде шағын ГЭС-3-ті пайдалануға тапсырды, деп
ҚазТАГ тілшісі хабарлады.
Шағын ГЭС-тің қуаты 1,5 Мвт. Жылдық өндіретін қуаты, болжам бойынша,
6,5 млн кВтсағ. Жоба құны Т257 млрд. Электр қуатының құны стансаның шығу
торабында ТЭН-ге сай ҚҚС-ты есептегенде - Т10,83 деп анықталған. Жобаның
ақталу мерзімі – 7,5 жыл.
Гидротехникалық құрылымнан басқа пайдалануға қуаты 2000 кВА болатын
350,4 кВ –тық трансформаторымен  ОРУ-35 кВ (ашық тарату қондырғысы)
тапсырылды.
Жамбыл облысында шағын 12 ГЭС салу бағдарламасын іске асырған соң, ол
шағын ГЭС-тердің электр қуатын өндіру үлесі Жамбыл облысында электр қуатын
жалпы тұтыну-өндіру көлемінің 25% үлесіне тең болады.
Шағын ГЭС-терді салу мен пайдалану Жамбыл облысына инвестицияларды
тартуға мүмкіндік береді, жергілікті құрылыс материалдарына, метал
құрылымдарына деген сұранысты арттырады.

4 Техника-экономикалық есептеулер

1103510 кВ қосалқы станциясының техника-экономикалық есептеулер
жүргізуге берілген бастапқы мәндері 1–кестеде көрсетілген.

1–кесте Бастапқы берілулер
ҚТ қуаты Sқт, МВ А Iз, кА Желі ұзындығы L110, км
ВГП-110 II - РГ-1101000 УХЛ1
202500 УХЛ 1
кВ 110 126 110
А 293,916 2500 1000
3,66 20,36 -
кА 5,9 40 31,5
кА 13,41 125 80
кА²·с 16,36 40²·3=4800 40²·3=4800
Привод Моторлы ПРГ-6

7 Жерлендіру құрылғысын есептеу

ЭҚЕ не сәйкес 110 кВ бейтарап жерге қосумен желiнiң электр
қондырғыларын жерлендiргiш құрылғыны тиiмдi кедергi немесе тиiп кетудi
шектi кернеудi есепке алумен орындалады. мүмкiн кедергi бойынша
есептеу өткiзгiш материалдың керексiз шығынына және еңбек шығыны
жерлендiргiш құрылғыларды ғимаратта өндiрiп алады. 110 кВ және одан жоғары
таратқыш құрылғыларды пайдалануды тәжiрибе жанасу кернеуiнiң мөлшерлеуiне
өтуге мүмкiндiк бередi, R3 көлемі емес. Күрделi жерлендіру Sтың олардың
аудандарының теңдiгiнiң шартында есептi квадрат
үлгiсiмен ауыстырылады, көлденең өткiзгiш, t тың олардың салуын тереңдiк,
сан және тiк жерлендіргіш ұзындық және олардың салуын тереңдiктердiң ортақ
ұзындығы. Жерлендірудің сұлбасы төмендегі 4-суретте көрсетілген.

4–сурет. Жерлендіру сұлбасы

Көп қабатты жер есептеуде екi қабат көрiнедi p1меншiктi кедергiсi бар
h1 жоғарғы жуандығы, төменгiсi p2. меншiктi кедергiсiмен. t=0,5-0,
жерлендiргiш құрылғысын салудың тереңдiгі, lв=3-5м вертикалды жерлендіргіш,
lв=5м қабылдаймыз және а=5м горизонтал жерлендiргiштерiнiң арасындағы
қашықтық.
ОРУ 110кВ – көпір схемасы, грунт, 1.4 кесте [2] әдебиет 592–бет.
(1=400 Ом(м – Супесок. (2=200 Ом(м . tотк=0,16 қорғаныс зонасымен [2].
Сәйкесінше бөлім графикалық бет 3 S=32·69,5=2224м2 деп қабылдаймыз; h1=2м
грунтты қабаттың жоғарғы жуандылығы; Жерлендіру қондырғысының глубина
заложения 0,5-0,7м, t=0,5м қабылдаймыз; 3-5м вертикалды жерлендіру
ұзындығы, lв=5м қабылдаймыз; 4-6м вертикалды полосалы жерлендірудің
арасындағы қашықтық, а=5м қабылдаймыз.

Горизонталды жерлендірудің ұзындығы:

Тиіп кету кернеу коэффициенті:

мұндағы М– [2] әдебиет, 598-бет. М=0,62 жерлердiң меншiктi кедергiнiң
қатынасқа байланысты коэффициент; ( - Rадам адамның денесiнiң кедергiсi
бойынша анықталатын коэффициент және Rтаб ның адам табанымен тоқтың
кедергiге жайылуы. Есептеу кезінде Rадам=1000Ом; Rтаб.=1,5(1деп
қабылдаймыз.

8 Релелік қорғаныс

Трансформаторлардың дифференциалды қорғанысы үшiн ДЗТ түрiнiң магниттi
тоқтатуы бар релелерiн шығарылады. 5–суретте ДЗТ релемен бiр фаза
орындаудағы қорғаудың маңызды схемасы көрсетiлген. ДЗТ реле бiр тежегiш
орамды алады. Ток трансформаторларының жанында ең төменгi тоқтатумен
қамтамасыз ету үшiн тежегiш орамды орынды қосылған тараптың таңдауы
қорғаулар орындаудың жанында маңызды. Қорғаныс аймақтарда және максимал
тоқтатуы сыртқы бұзылуларда қаралатын трансформатор бiржақты қоректенуi
болады, сондықтан тежегiш орамды тармақтанылатын тараптың тоғының
трансформаторларына орынды қосу. Орынды тежегiш орамды екi жақты
қоректенуде кейде екi секцияда бөлiнсiн және сәйкесiнше бiрiншi және екiншi
қорғаудың таралуын қосу. Бұл қорғалатын аймақта қысқа тұйықталуындағы
тежегiш әсерi азаяды.
Жобаның графикалық бөлімінде трансформатордың релелік қорғанысының
принципиальдік схемасы көрсетілген, онда келесі қорғаныстар қосылған:
-Дифференциальды токтық;
-Газдық;
-Максималды токтық.

5–сурет. Магниттi тежегіші бар трансформаторлардың дифференциалды
тоқтық қорғанысы
Көлденең дифференциалды қорғаныс екі релеге ДЗТ-11типті үшбұрышқа 110
кВ–тi тарапта тоқтың екiншi трансформатор орамдарының қосуымен ДЗТ түрiнiң
екi релесiне орындаған, толық емес жұлдызға 6кВ–тi тарапта. ДЗТ әрекет ету
аймағы жақтан 110кВ тоғының шектеу трансформаторлары және 6кВ ЖТҚ енгiзу
ұяшықтарындағы 6кВ тоғының трансформаторларымен шектеледi.
Максималды токтық қорғаныс (МТЗ) 110 кВ тұтынушылар шинадағы резервті
қысқа тұйықталу тогын өшіруге, сонымен қатар – ДЗТ мен газдық
трансформаторлық қорғанысты резервтеуге арналған. Ол екі тоқтық реле РТ-40
типті ретінде орындалған. Қысқа тұйықталу кезінде МТЗ-110 сезімталдық
аймағында , ток трансформатордың екіншілік 110 кВ жағында жұмыс істейді.
Көлденең дифференциалды қорғаныстың ДЗТ-11типінің параметрлері
төмендегі 3-кестеде көрсетілген.

3–кесте ДЗТ - 11 релесінің параметрлері
Көлем атауы Сандық мәні
110 35 6
Біріншілік ном. ток. Тр.ы 105 А 228А 335
коэффициент ТТ 200 5 300 5 4005
Жалғану схемасы ТТ ( ( Y
Екіншілік ток қорғанысы 6 А 3,3 А 4,2

ДЗТ – 11 релесінің небаланс тогын анықтау:

... жалғасы
