КІРІСПЕ
Қазіргі электрондық құрылғылар өте күрделі және көп элементті болып келеді. Мысалы,электронды есептеу машиналарының құрамында 107 шамасында элемент бар.Әрине элементтер саны көбейген сайын құрлығының салмағы, көлемі және бағасы артады, ал сенімді жұмыс істеу мүмкіндігі азаяды. Аталған мәселелерді шешуде электрондық құрылғыға кіретін элементтерді кішірейту және оларды атқаратын міндетіне қызметіне қарай топтастырып жасау маңызды орын алады. Мәселен, күшейткіш каскадты түрлендіргішті, т.б. бір элемент етіп жасаса, құрылғыны жинастыру, жөндеу жұмыстарының жеңілдейтіні хақ. Бірнеше ұсақ электронды элнменттен тұратын жіне белгілі бір жұмысты атқаратын электрондық аспапты интегралдық микросұлба деп атайды.Мұндағы интегралдық сөзі жиындыдеген ұғымды білдіреді.Интегралдық микросұлбаның негізгі параметрлері-жинастыру тығыздығы мен интеграциялық дәрежесі. Жинастыру тығызды деп интегралдық микросұлбаның бір текше сантиметр көлемінде орналасқан элементтердің санын айтады.Микросұлбаның интеграциялық дәрежесі оның құрамындағ элементтердің жалпы санымен анықталады. Әдетте, егер микросұлбаның құрамында он элементке дейін болса-бірінші интеграциялық дәрежелі, оннан жүзге дейін болса-екінші интеграциялық дәрежелі, жүзден мыңға дейін элемент болса-үшінші интеграциялық дәрежелі, т.с.с. деп саналады. Интеграциялық дәрежесі мыңнан артық элементпен анықталатын интегралдық сұлбалар үлкен интегралдық сұлба деп аталады.
Қазіргі электрондық құрылғылар өте күрделі және көп элементті болып келеді. Мысалы,электронды есептеу машиналарының құрамында 107 шамасында элемент бар.Әрине элементтер саны көбейген сайын құрлығының салмағы, көлемі және бағасы артады, ал сенімді жұмыс істеу мүмкіндігі азаяды. Аталған мәселелерді шешуде электрондық құрылғыға кіретін элементтерді кішірейту және оларды атқаратын міндетіне қызметіне қарай топтастырып жасау маңызды орын алады. Мәселен, күшейткіш каскадты түрлендіргішті, т.б. бір элемент етіп жасаса, құрылғыны жинастыру, жөндеу жұмыстарының жеңілдейтіні хақ. Бірнеше ұсақ электронды элнменттен тұратын жіне белгілі бір жұмысты атқаратын электрондық аспапты интегралдық микросұлба деп атайды.Мұндағы интегралдық сөзі жиындыдеген ұғымды білдіреді.Интегралдық микросұлбаның негізгі параметрлері-жинастыру тығыздығы мен интеграциялық дәрежесі. Жинастыру тығызды деп интегралдық микросұлбаның бір текше сантиметр көлемінде орналасқан элементтердің санын айтады.Микросұлбаның интеграциялық дәрежесі оның құрамындағ элементтердің жалпы санымен анықталады. Әдетте, егер микросұлбаның құрамында он элементке дейін болса-бірінші интеграциялық дәрежелі, оннан жүзге дейін болса-екінші интеграциялық дәрежелі, жүзден мыңға дейін элемент болса-үшінші интеграциялық дәрежелі, т.с.с. деп саналады. Интеграциялық дәрежесі мыңнан артық элементпен анықталатын интегралдық сұлбалар үлкен интегралдық сұлба деп аталады.
Пайдаланылған әдебиеттер тізімі:
1.Қазақ тілі терминдерінің салалық. ғылыми түсіндірме сөздігі: Электроника, радиотехника және байланыс. — Алматы: "Мектеп" баспасы, 2007
2. Н. Т. Ермеков, В. А. Криворучко, Л. Н. Кавтункина «Информатика (Pascal). Жалпы білім беретін мектептің 9 – сыныбына арналған оқулық» Алматы «Мектеп» 2005 жыл.
3. Б. Нақысбеков, А. Мұхамади Г. Мадиярова «Информатика және есептеуіш техника негіздері. Әдістемелік нұсқау. Жалпы білім беретін мектептің 9 – сынып мұғалімдеріне арналған құрал» Алматы «Мектеп» 2009 жыл.
4. «Информатика. 9 сынып» электронды оқулығы
5. С. Т. Мұхамбетжанова «Информатика. Оқушы анықтамасы. 7-11 сыныптар» Астана, 2007 жыл
6. О. С. Ведлер «Использование программного обеспечения Activstudio в образовательном процессе» учебно-методическое пособие Кокшетау, 2009.
1.Қазақ тілі терминдерінің салалық. ғылыми түсіндірме сөздігі: Электроника, радиотехника және байланыс. — Алматы: "Мектеп" баспасы, 2007
2. Н. Т. Ермеков, В. А. Криворучко, Л. Н. Кавтункина «Информатика (Pascal). Жалпы білім беретін мектептің 9 – сыныбына арналған оқулық» Алматы «Мектеп» 2005 жыл.
3. Б. Нақысбеков, А. Мұхамади Г. Мадиярова «Информатика және есептеуіш техника негіздері. Әдістемелік нұсқау. Жалпы білім беретін мектептің 9 – сынып мұғалімдеріне арналған құрал» Алматы «Мектеп» 2009 жыл.
4. «Информатика. 9 сынып» электронды оқулығы
5. С. Т. Мұхамбетжанова «Информатика. Оқушы анықтамасы. 7-11 сыныптар» Астана, 2007 жыл
6. О. С. Ведлер «Использование программного обеспечения Activstudio в образовательном процессе» учебно-методическое пособие Кокшетау, 2009.
Пән: Автоматтандыру, Техника
Жұмыс түрі: Курстық жұмыс
Тегін: Антиплагиат
Көлемі: 16 бет
Таңдаулыға:
Жұмыс түрі: Курстық жұмыс
Тегін: Антиплагиат
Көлемі: 16 бет
Таңдаулыға:
АЛМАТЫ ҚАЛАСЫ БІЛІМ БАСҚАРМАСЫНЫҢ
АЛМАТЫ МЕМЛЕКЕТТІК ПОЛИТЕХНИКАЛЫҚ КОЛЛЕДЖІ
Бекітемін
Директордың оқу ісі
жөніндегі орынбасары
_________ А.Бейсетбаев
_______________2014 ж.
КУРСТЫҚ ЖОБА
Тақырыбы: Мультиплексордың жұмысын зерттеу
ТҮСІНІКТЕМЕЛІК ХАТ
ҚР АМПК 1304033 КЖ ТХ
_ Микросызбатехника__________________ ___________пәні
_1304000 - Есептеуіш техникасы және бағдарламалық қамтамасыздандыру__ мамандығы
_1304033 - Техник_____________________________ _______________________ біліктілігі
КЖ жетекшісі
________________ Құрманғали. Ж
_________________ 2014 ж.
КЖ қорғаушы
________________ Имашхан А.А.
_______________ 2014 ж.
ЕТ кафедра меңгерушісі
________________ Токтыманова А.Н.
_______________ 2014 ж.
Алматы 2014
Бекітемін
Директордың оқу ісі
жөніндегі орынбасары
_________ А.Бейсетбаев
______________ 2014 жыл
3-ші курс__Т3А_ тобының студенті
___________________________________ ______________
(аты-жөні)
КУРСТЫҚ ЖОБАҒА
ТАПСЫРМА №____
___________________________________ __________________________________________
___________________________________ __________________________________________
___________________________________ __________________________________________
Схема 1___________________________________ ___________________________
Схема 2___________________________________ ___________________________
Берілген күні ____ _________2014 жыл
Бітірген күні ____ _________2014 жыл
Курстық жоба жетекщісі: Құрманғали. Ж
ЕТ кафедра отырысында қаралды
_ 28.11 2014 жыл
Хаттама № _4_
Кафедра меңгерушісі ___________ Токтыманова А.Н.
(қолы)
КЖ 1304033
КЖ тақырыбы
Әдеб.
Бет
Масштаб
Өлш
Бет
Құжат №
Қолы
Күні
У
Құраст.
Тексерген
Құрманғали. Ж
Бет
Беттер
Н.бақылау
Т3А тобы
Т.бақылау
Бекітемін
Бейсетбаев А.Қ.
МАЗМҰНЫ:
Кіріспе :
І. Бөлім
1. Интегралды микросхемалар туралы жалпы түсінік
1.1. Интегралды кернеу қайталағыштары
1.2.Интегралды дифференциалдық каскадтар
1.3.Аналогтық интегралдық микросхемалардың ерекшеліктері
1.4.Интегралдық микросұлба
1.5.Интегралдық схема
II. бөлім
2. Интегралдық микросхемалардағы күшейткіштер
2.1.Жоғары сапалылықты таңдаушы интегралдық күшейткіш
2.2.Операциялық күшейткіштер
2.3.Интегралдық төменгі жиілік күшейткіштері
2.4.Каскадты интегралдық күшейткіштер
Қорытынды
КІРІСПЕ
Қазіргі электрондық құрылғылар өте күрделі және көп элементті болып келеді. Мысалы,электронды есептеу машиналарының құрамында 107 шамасында элемент бар.Әрине элементтер саны көбейген сайын құрлығының салмағы, көлемі және бағасы артады, ал сенімді жұмыс істеу мүмкіндігі азаяды. Аталған мәселелерді шешуде электрондық құрылғыға кіретін элементтерді кішірейту және оларды атқаратын міндетіне қызметіне қарай топтастырып жасау маңызды орын алады. Мәселен, күшейткіш каскадты түрлендіргішті, т.б. бір элемент етіп жасаса, құрылғыны жинастыру, жөндеу жұмыстарының жеңілдейтіні хақ. Бірнеше ұсақ электронды элнменттен тұратын жіне белгілі бір жұмысты атқаратын электрондық аспапты интегралдық микросұлба деп атайды.Мұндағы интегралдық сөзі жиындыдеген ұғымды білдіреді.Интегралдық микросұлбаның негізгі параметрлері-жинастыру тығыздығы мен интеграциялық дәрежесі. Жинастыру тығызды деп интегралдық микросұлбаның бір текше сантиметр көлемінде орналасқан элементтердің санын айтады.Микросұлбаның интеграциялық дәрежесі оның құрамындағ элементтердің жалпы санымен анықталады. Әдетте, егер микросұлбаның құрамында он элементке дейін болса-бірінші интеграциялық дәрежелі, оннан жүзге дейін болса-екінші интеграциялық дәрежелі, жүзден мыңға дейін элемент болса-үшінші интеграциялық дәрежелі, т.с.с. деп саналады. Интеграциялық дәрежесі мыңнан артық элементпен анықталатын интегралдық сұлбалар үлкен интегралдық сұлба деп аталады.
ҚР АМПК 1304033 КЖ ТХ
Бет
Өл
Бет
Құжат №
Қолы
Күні
ЖАЛПЫ БӨЛІМ
1. Интегралды микросхемалар туралы түсінік
Қазіргі электрондық құрылғылар өте күрделі және көп элементті болып келеді. Мысалы,электронды есептеу машиналарының құрамында 107 шамасында элемент бар.Әрине элементтер саны көбейген сайын құрлығының салмағы, көлемі және бағасы артады, ал сенімді жұмыс істеу мүмкіндігі азаяды. Аталған мәселелерді шешуде электрондық құрылғыға кіретін элементтерді кішірейту және оларды атқаратын міндетіне қызметіне қарай топтастырып жасау маңызды орын алады.
Мәселен, күшейткіш каскадты түрлендіргішті, т.б. бір элемент етіп жасаса, құрылғыны жинастыру, жөндеу жұмыстарының жеңілдейтіні хақ. Бірнеше ұсақ электронды элнменттен тұратын жіне белгілі бір жұмысты атқаратын электрондық аспапты интегралдық микросұлба деп атайды.Мұндағы интегралдық сөзі жиынды деген ұғымды білдіреді . Интегралдық микросхемаың негізгі параметрлері-жинастыру тығыздығы мен интеграциялық дәрежесі. Жинастыру тығызды деп интегралдық микросхеманың бір текше сантиметр көлемінде орналасқан элементтердің санын айтады.Микросхеманың интеграциялық дәрежесі оның құрамындағы элементтердің жалпы санымен анықталады .
ҚР АМПК 1304033 КЖ ТХ
Бет
Өл
Бет
Құжат №
Қолы
Күні
Әдетте, егер микросұлбаның құрамында он элементке дейін болса-бірінші интеграциялық дәрежелі, оннан жүзге дейін болса-екінші интеграциялық дәрежелі, жүзден мыңға дейін элемент болса-үшінші интеграциялық дәрежелі, т.с.с. деп саналады. Интеграциялық дәрежесі мыңнан артық элементпен анықталатын интегралдық схемалар үлкен интегралдық схема деп аталады.
Жасалу технологиясына қарай интегралдық микросхемалар шала өткізгішті және гибриді болып бөлінеді. Шала өткізшті интегралдық микросхемаларда оның барлық элементтері және оларды жалғау шала өткізгіш материалдық ішінде немесе үстінде орындалады (10.53,а-сурет). Шала өткізгіштің .сті диэлектрик болып есептелетін силицийдің қос тотығымен жабылған, ал элементтердің арасындағы изолция міндетін р-түрлі силиций атқарады. Элементтер металл қабықшалармен жалғанған.
Шала өткізгіштің көлемі ішінде диодтарды, транзисторларды, резисторларды және конденсаторларды жасауға болады. Конденсаторлардың сыйымдылығы ретінде p-n өтпесінің сыйымдылығы пайдаланады.Шала өткізгішті интегралдық микросұлбаларды жасау технологиясы өте күрделі және көп қаржы жұмсауды керек едеді.Сондықтан оларды пайдалану өте көп мөлшерде шығарғанда ғана тиімді.
Шала өткізгішті және гибридті микросхемаалардың құрлысы мен электрлік схемасы
Гибридті интегралдық микросхемалар резисторлар, конденсаторлар мен индуктивті шарғылар төсеніштің үстңне әр түрлі әдіспен жұқтырылатын қабықшалардың көмегімен орындалады да, ал шала өткізгішті аспаптар төсенішке жеке-жеке бекітіледі .Осылайша дайындалған инднгралдық микросұлбалар қорапшаның ішіне орналастырады да, сыртына керекті ұштары ғана ғырылады. Гибриді интнгралды микросхемаларды жасау технологиясы шала өткізгішті интегралды микросхемалардың технологиясына қарағанда оңай, элементтерге метрлер беру дәлдігі жоғары, бағасы арзан.Бірақ иассасы және көлеиі үлкен де, интеграциялықдәрежесі төмен.Қазіргі интегралдық микросхемалардың интеграциялық дәрежесі өте жоғары және фуннкциялық қолданылуы жан-жақты болып келеді.Интегралдық микросхемалардың басым кемшілігі - берер қуатының аздығы (шамамен 50-100мВт).
1.1 Интегралдық кернеу қайталағыштары
Кернеу қайталағыштарын, әдетте,күшейткіш каскадты кері байланыс тізбегі бойынша кернеуді беру коэффициенті Х=1 тең болатын терең кері байланыспен қамту арқылы құрады.Кернеу қайталағышына тән көрсеткіштерін алу үшін тізбекті түрдегі кернеу бойынша теріс кері байланысты пайдаланады. Қарапайым кернеу қайталағыштары ретінде бейполярлық транзисторларда ортақ коллектормен (ОК) қосылған, ал өрістік транзисторларда ортақ құймамен (ОҚ) қосылған каскадтарда қолданады. Мұның біріншісі эмиттерлік қайталағыш деп,екіншісі бастаулық қайталағыш деп аталады.Кернеу қайталағышы (КҚ)күшейткіш каскадтар арасында үйлестіруші элемент ретінде жиі қолданылады.Өйткені, оның мынадай жақсы қасиеттері бар:кірісіне берілген сигналды амплитудасы пішіні бойынша өзгертрей, шығысына береді; кіріс кедергісі үлкен, сондықтан алдынғы каскадты тұйықтамайды,шығыс жақсы үйлеседі.Кернеу қайталағыштарын қосқанда құрылғының жүктемелік қабілеті айтарлықтай ұлғаяды.
Олар импультік сигналдарды, төмен кедергіні, соның ішінде сыйымдылықты жүктемеге ішкі үлкен кедергісі бар бастаудан беру үшін қолданылады.Бұл жағдайда қайталағыштың кішкене шығыс кедергсі оның шығысында импульс шебінің , тіпті жүктеменің салыстырмалы үлкен
сыйымдылығы болса да тез көтерілуін қамтамасыз етеді.
ҚР АМПК 1304033 КЖ ТХ
Бет
Өл
Бет
Құжат №
Қолы
Күні
ҚР АМПК 1304033 КЖ ТХ
Бет
Өл
Бет
Құжат №
Қолы
Күні
Кернеу қайталағышының ауқымды динаьикалық диапазоны үлкен амплитудалы мипульстерді шамалы сызықтық емес бұрмалануларда беріп жіберуді қамтамасыз етеді, ал кішкене кіріс өткізгіштегі сызықтық бұрмаланулардың деңгейін айтарлықтай кішірейтуге мүмкіндік береді .
Жеке ИМС ретінде өндірісте шығарылған эмиттерлік және бастаулық КҚ-тары бар. Біріншілеріне К119УЕ1 К218УЕ1(оң полярлы сигналдар үшін), К218УЕ2 (екі полярлы сигналдар үшін),К218УЕ2 (екі полярлы сигналдар үшін),ал екіншісіне К284УЕ1 микросхемасы жатады. Микросхемада екі кіріс қарастырылған: бөлгіш конденсатор С1 арқылы (14-шықпа) және тікелей базаға (13-шықпасы)

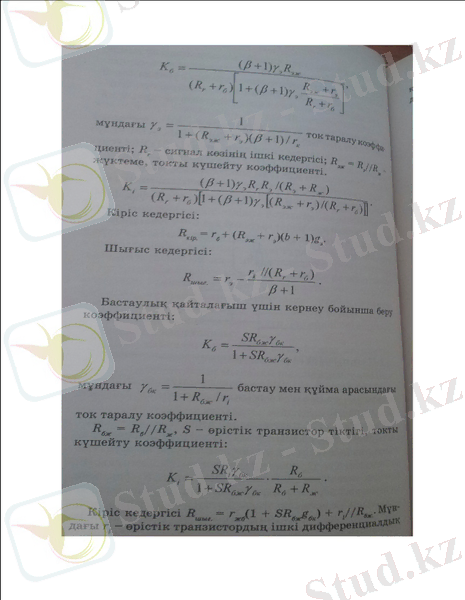

Анықтамада КҚ-ның мынадай деректері көрсетіледі:қоректену кернеу уөзі, тұтыну қуаты, кіріс кедергісі, шығыс импулстің ең үлкен амплитудасы, жүктеме сыйымдылығы .
Сж-ны көрсетумен шығыс импульстің фронты мен төмендеу ұзақтылықтары, Rж берілген жүктемедегі беріліс коэффициенттері,орташа жиеліктер обысы үшін төмендегі формулалармен анықталады.Эмиттерлік өайталағыш үшін кернеу бойынша беру коэффициенті:
ҚР АМПК 1304033 КЖ ТХ
Бет
Өл
Бет
Құжат №
Қолы
Күні
1.2 Интегралды дифференциалдық каскадтар Интегралды микросхемаларда (ИМС)шығысы каскадтармен үйлестіру үшін бір фазалы шығысы бар дифференциалдық каскадтар қолданылады. Осындай каскадтың схемасы 1.38-суретте көрсетілген:а)екі фазалы шығысты бір фазалыға түрлендіру каскады бар дифференциалдық күшейткіш;б)синфазалық бөгеулер мен дрейфті есептеуге арналған Т3 пенТ4-тегі шығыс каскадтардың алмастыру схемасы.

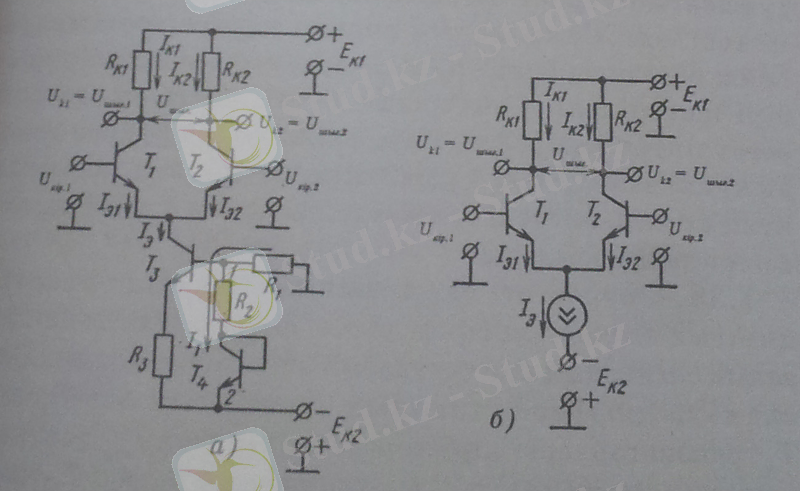

Бұл схемада дифференциалдық каскад Т1жәнеТ2 транзисторларынан құрылған. Олардың эмиттерлері токтары Т5транзисторлық құрылымдарынан және R5 -R6 ризиторларынан тұратын ток көзімен беріледі.Жоғарыда айтылғандай, ток көзі кері байланысты тереңдетуге мүмкіндік береді, осыған байланысты синфазалық сигналды әлсірету дірежесі жоғарылайды . Дифференциалдық каскадтың шығысының біреуі күшейткіш каскадты құрайтын Т4 транзистордың базасына жалғанады. Схема симмертриясын бұзбау үшін Т3 транзисторындағы осындай каскад дифференциалдық каскадтың екінші шығысына қосылады .
ҚР АМПК 1304033 КЖ ТХ
Бет
Өл
Бет
Құжат №
Қолы
Күні
Т3-тегі каскад, сонымен қатар, пайдалы күшейту коэффициентін ұлғайту үшін және синфазалық сигналдарды әллсірету коэффициентін жоғарылату үшін инверторлы күшейткіш ретінде пайдаланыладын. Сондықтан да Т3 транзисторы коллекторы А ортақ нүктесіне қосылады. транзисторының 9 коллекторлық тогынан R3 резисторында түсетін кернеу өсгерісі Т4транзисторы кірісіне беріліп, күшейткіш шығысынада пайда болды. Сигналдарға байланысты осы өзгеріс R2 резисторында Т2 транзисторының кллекторлық тогы тудыратын кернеу өзгерісімен қосылады немесе одан шегеріледі.Синфазалық сигнал құрастырушылары пайда болғанда,R3пен R2-дегі кернеу өзгерістері бірінен-бірі шегеріледі. Сондықтан Т4-тің шығысында осы бөгеуліктер әлсірейді. Парафазалық (дифференциалдық )сигнал Т3-тегі күшейткіш каскадпен қосымша күшейтіледі, өйткені бұл жағдайда R2 мен R3-тегі кернеу өзгерістері қосылады .б-суреттегі схеманың негізінде дифференциалдық каскадтың бір фазалық шығысындағы синфазалық сигналдың амплитудасын анықтауға болады.Осы схемада дифференциалдық каскадтың өзі Т3пенТ4 транзис торлары кірісіне жалғанған iксф ток көздерімен алмастырылған.iскф ток көздері Т1мен Т2транзисторларының коллекторлық токтарынвң синфазалық құрастырушылар болып табылады. Дифференциалдық каскадтың екі фазалы шығысын бір фазалыға түрлендірудің иагы бір схемасы 1.39-суретте көрсетілген.

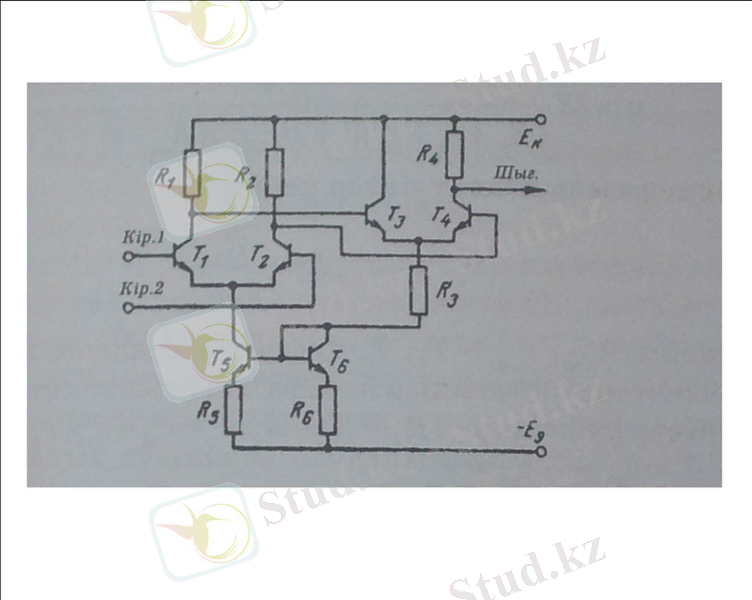

4-сурет.Дифференциалдық каскадтың екі фазалы шығысын бір фазалыға түрлендірудің екінші схемасы
Мұнда осындай түрлендіру дифференциалдық қосақты құрайтын Т3 транзисторындағы кенеу қайталағышының және Т4транзистордағы күшейткіш каскад көмегімен жүзеге асырылады. Алдыңғы схемадағы Т4күшейткіш каскадтың коллекторы бір фазалы шығыс болып табылады.Оның 1.40-суреттегі күшейткіштен айырмашылығы-Т4 инвертордың орнына дифференциалдық каскадтың бір иінінен(Т1коллекторынан)базалық кірісіне, екінші иіннен (Т2коллекторынан)сигнал келіп түсетін Т4-тегі күшейткіштің эмиттерлік кірісіне сигнал беретін кернеу қайталағышы пайдаланылады.Сөйтіп,Т3пен Т4транзисторларындағы түрлендіру мхемасының көмегімен, дифференциалдық каскадтың иіндерінен келетін сигналдардың қосылуы немесе бірінен-бірі шегерілуі іске асырылады.Бұл жағдайда парафазалы сигналдар қосылады, қйткені Кипфпарафазалық сигналдарды күшейту коэффициенті екі еселенеді, ал синфазалы бөгеулер бірінен-бірі шегеріледі, осының арқасында осы бөгеулерді әлсірету (басып тастау) коэффициенті болатын коллекторлық кернеуін анақтаймыз:
u=IR
ал синфазалық бөгеуліктер кернеуі:
uк4СФIксф R4
мұнағы I кпф - Т1 ,Т2 дифференциалдық қосақтың коллекторлық тогының парафазалық және синфазалық құрастырушылары;RK=R1=R2; r3r4 ;rб б3б4
1.3 Интегралдық микросхемалардағы күшейткіштер. Аналогтық интегралдық микросхемалардың ерекшеліктері.
Аналогтық ИМС-лар үздіксіз функция заны бойынша өзгеретін сигналдарды күшейтуде,түрлендіруге және өңдеуде қолданылады.Аналогтық ИМС-ға сызықты ИМС-лардың аумақты класы жатады, олар микро-электрондық (МЭА) және радиоэлектрнодық аппаратурада (РЭА ) кеңінен қолданылады. Жалпы интегралдық микросхемалардың, соның ішінде аналогтық схема технологиясының айтарлықтай ерекшеліктері бар .
1.Аналгтық ИМС-ды жасағанда және жобалағанда ИМС-дың әмбебаптығын және көпфункционалдығын қамтамасыз етуге тырысады.Бұл ерекшелік бұйымның құнын төмендету және өндірістің тиімділігін ... жалғасы
