КІРІСПЕ
Имараттар мен ғимараттар, тұрғын үйлер, инженерлік, ауылшаруашылық құрылыстарын салуды ұйымдастырудың әдіс-тәсілдері бар. Құрылыс құрастыру жұмыстарын ұйымдастырудың тиімді жолы - құрылысты кешенді әдіспен және технологиялық ретімен жүргізу.
Құрылыс өндірісінің технологиясы құрылыс жұмыстарына және процесстерге бөлінеді.
Құрылыс жұмыстары - жер жұмыстары, бетон және темірбетон, құрастыру, әрлеу және т.б. өзара құрылыс процесстеріне бөлінеді. Мысалы, жер жұмыстарын жүргізу үшін мына процесстерді орындау қажет: жердің өсімдік қабатын бульдозермен тіліп алу, жер бетін тегістеу, топырақты көлікке тиеп қазу, ордың түбін тазалау және т.б.
Құрылыс жұмыстары үш кезеңге бөлінеді: дайындық жұмыстары - жер астындағы құрылыстар (нөлдік цикл), жер үстіндегі құрылыстар және әрлеу жұмыстары (сылақ, бояу).
Жер жұмыстарының құрамына: аймағы мен алаңдарды тік тегістеу, қазаншұңқырлар мен орларды қазу, қайырымды топырақпен толтыру, кейбір жағдайларда алдын ала қопсыту, су ағызу, су бұру және сулардың деңгейін төмендету кіреді.
Жер жұмыстарының көлемі мен сипаттамасы тұрғызылатын имараттар мен ғимараттардың көлем жобалық және құрылымдық шешімдерінің ерекшеліктерімен анықталады.
Ғимараттардың жер асты бөлімін жасау үшін қаңқаның және технологиялық жабдықтардың іргетастарының астына қазаншұңқыр қазылады, іргетас қуыстары топырақпен толтырылып тығыздалады, инженерлік және ішкі жерасты коммуникациялар кіргізу үшін ұзын орлар қазылады. Кейбір көп қабатты өнеркәсіптік имараттарда технологиялық не болмаса басқа да талаптарға сәйкес, кейде бір қабатты өнеркәсіптік имараттардыңжеке бөліктерінде үй асты құрылыстар салынуы мүмкін. Бұлар үшін де қазаншұңқыр қазу жер жұмыстары өндірісінің жалпы тасқынында орындалады.
Үй асты құрылыстары жоқ тұрғын азаматтық және ауылшаруашылығына арналған имараттарды тұрғызу үшін олардың іргетастарына қазаншұңқыр және орлар қазылады, ал үй асты құрылыстары болған жағдайда да қазылады.
Терең отырғызылатын имараттар мен ғимараттарды тұрғызғанда қазаншұңқыр тегіс қазылады.
Құрылыс алаңын тегістеудің негізгі мақсаты - әртүрлі имараттар мен ғимараттарға бөлінген жердің табиғи бетін тегістеп, жоба белгісіне келтіру және территорияны жайғастыру.
Тегістеудегі жер жұмыстарына топырақты оймалардан қазып алып, үйінділерге ауыстырып, төгіп және тығыздау кіреді.
Ойпаң учаскелердегі алаңдарды тегістеу жұмыстарын коммуникациялар және іргетастарды орнатқанша, ал үйінді участкелерде - ғимаратты орнатқаннан кейін жүргізеді.
Жер жұмыстарының барлық процесстерін кешенді механикаландыру әдісін және жұмыс өндірісінің тиімді тәсілдерін қолдана отырып іске асыру керек.
Жер жұмыстарын орындайтын машиналарды таңдау топырақтың түріне, жердің бедеріне, жер жұмыстарының көлемі мен тереңдігіне, жұмысты орындау жағдайына, көлік құралына және топырақты ауыстыру қашықтығына байланысты.
Негізгі жер қазатын машиналарға бір және көп шөмішті экскаваторлар, ал жерді қазып тасымалдаушыларға - бульдозерлер мен скреперлерді пайдаланады.
Құрылыста өзінің қопсыту қабілетінің және жоғары өнімділігінің арқасында өте кең тарағаны бір шөмішті экскаваторлар. Жұмыс жағдайына байланысты олар тік, кері күректі болады және грейферлермен жабдықталады.
Экскаватордың жұмыс істейтін алаңы көлік құралдары тұратын және топырақ үйетін жерлерді қоса есептегенде қазым, ал оның жылжып отырып алған топырақ учаскесі өтіс деп аталады.
Скеперлерді жер жұмыстарын орындау үшін пайдаланады және келесі операцияларды орындайды: топырақты қабаттап өңдеу, алған топырақты тасымалдау, топырақты қабатпен үйіндіге үю. Оларды шұңқыр, қазаншұңқыр және ұзын орлар топырақтарын өңдеуге, қор топырағынан үйінді жасағанда; каналдар салғанда; бөгеттерге топырақ төсегенде; құрылыс және басқа алаңдар, суарылатын жер және ауылшаруашылық жерлерді тегістеуге пайдаланады.
Топырақты скепермен тілу үш тәсілмен орындалады: дағдылы, тарақты және қабырға-шахмат тәрізді.
Бульдозерлер топырақты тілу, тасу, түсіру операцияларын орындау және іргетастарға қазаншұңқыр және ұзын орлар өңдеу үшін арналға; бір жақты немесе екі жақты қорлардан биіктігі 2м дейін үйінді жасау; 50-100м қашықтықтағы үйінділерге тасып, ойманың топырағын өңдеу; қуыстарды, қазаншұңқырларды, ұзын орларды және т.б. жабу; алаңдарды және көлік құралынан түсірілген топырақты тегістеу үшін қолданылады.
Топырақты бульдозермен тілу мынадай үлгілер бойынша орындалады: тікбұрышты, сыналы және тарақты.
1 Жер имараттарының түрін және өлшемдерін анықтау
Жер жұмыстары кешенді процесс болып саналады. Оның құрамына әдетте топырақты үйіндіге төгіп немесе көлік құралдарына артып өңдеу, оны ауыстыру, табанды тазалау, топырақты тегістеу және тығыздау жатады.
Осы жұмыстардың барлық түрі олардың көлемдеріне байланысты негізгі және қосымшаға бөлінеді. Және де негізгі жұмыстар көлемі, еңбек сыйымдылығы және құны бойынша үлкен үлес салмағымен сипатталады.
Негізгі және қосымша жұмыстар біржолата көлемін есептеп және жұмыс тәсілін таңдаған соң анықталады. Осыдан кейін орындалатын жұмыстардың көлеміне сәйкес жұмыс өндірісінің әдісін таңдау, машина және механизмдер, қосалқы құралдарды таңдау жөне есептеу жасалады, жер жұмыстарының ұйымдастырылуы және кезектілігі, олардың құны және ұзақтылығы анықталады.
Қазаншұңқыр мен траншейлердің өлшемдері, олардың еңістерінің қисығына және жұмысшылардың іргетас айналасында қолайлы қызмет етуін қамтамасыз ететін олардың түбінің кеңдігінің есебіне, сондай-ақ іргетас астын дайындау құрылғысына сай қабыланады.

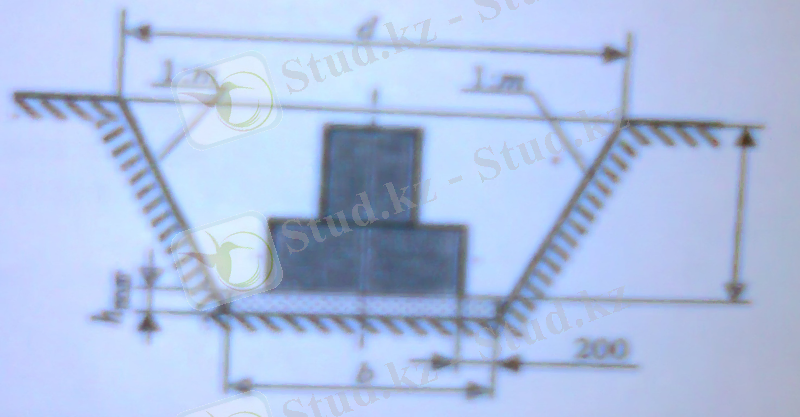

Сурет 1. Қазаншұңқыр өлшемін анықтаудың сұлбасы
Қазаншұңқыр тереңдігі Н, топырақты механикалық әдіспен өңдегенде алынбайтын қабатты қоса есептеу негізінде анықталады:
Н = (Н2 - Н0) + һтөсем - һалынб. қабат (1)
мұндағы Н2,Н0 - тапсырма бойынша алынады; һтөсем=0,1 м - іргетас астына салынатын бетон төсемінің қалыңдығы; һалынб. қабат=10см=0,1 м.
Сонда
Н = (-2,6 - 0) + 0,1 - 0,1 = -2.6м тең болады.
Жер деңгейіндегі қазаншұңқырдың ені мына формуламен анықталады:
d = b + 2 H · m (2)
Формулаға берілген мәндерді қойғанда табатынымыз
d = b + 2 H · m= 0,95 + 2· 2.6· 0,75 = 4.85 м
мұндағы m топырақ түріне және қазаншұңқыр тереңдігіне байланысты алынады. Бізде топырақ саздақ (суглинок) және Н = 2.6 м болғандықтан m = 1:0,75 тең.
Егер іргетас тұтас монолитті плита түрінде құйылса, онда іргетас асты түгелдей өңделеді. Ал егер іргетас жеке блоктардан орындалса, онда қазаншұңқыр үш нұсқада өңделеді: жалпы қазаншұңқыр түрінде, траншей түрінде, әрбір жеке іргетас блогының астына жеке қазаншұңқыр түрінде орындалады.
2 Жер қазу жұмыстарының көлемін анықтау
2.1 Жер қазу жұмыстарының көлемін есептеу
Жер имараттарының көлемі топырақтың тығыз денедегі геометриялық өлшемі бойынша есептеледі. Сол үшін толық аралығын (пролет) және қадамын (шаг) анықтап,
а = 15 · 6 = 90 м
в = 16 · 4 = 64 м
осы мәндерді негізге ала отырып қазаншұңқырдың ұзындығы мен енін табамыз
а = 60 + А = 90 + 3 = 93 м
в = 48 + В =64+ 2.5 = 66.5 м
Онда қазаншұңқыр ауданы мынаған тең болады:
F1 = a · в = 93 ·66.5 =4693,5м2(3)
Тазаланатын құрылыс ауданы былай анықталады
F2 = (a + 2H2)·(в + 2H2) = (93+2∙2,6) ∙ (66,5+2∙2,6)= 98,2∙71,7=7040,94м2(4)
Ал топырақтан тіліп алынатын өсімдік қабатының көлемі мына теңдік негізінде табылады:
Vөсм қаб = F2 · һөсм қаб=3414,75∙ 0,25=32,5 м³;
(5)
мұндағы һөсм қаб = 0,25 м - тіліп алынатын өсімдік қабатының қалыңдығы.
Төрт бұрышты қазаншұңқыр көлемі мына формуламен анықталады:
Vж=Н6[A∙B+c∙d+(A+c)∙(B+d)]=2,6⁄6(2 23,5+4693,5+20231,04)=10813,65м3 (6)
мұндағы, а1 = а + 2d = 63+ 2 · 4,85 = 72,7 м
в1 = в + 2d = 74,5 + 2 · 4,85 = 84,2м тең.

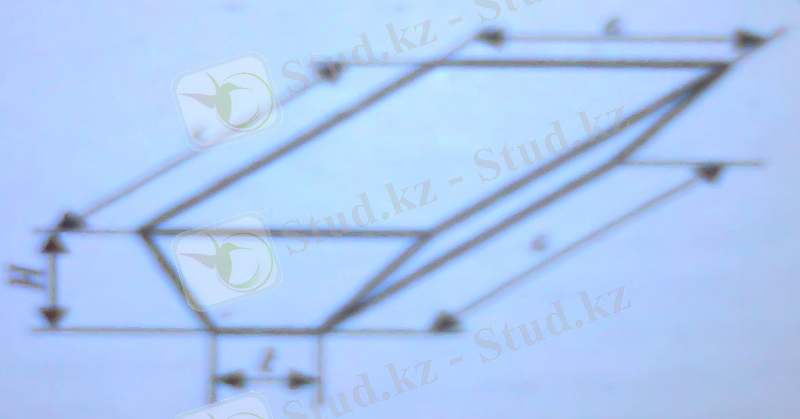

Сурет 2. Қазаншұңқыр көлемін анықтаудың сұлбасы
2.2 Жер имаратының түбін тазалау жұмысының көлемін есептеу (алынбайтын қабатты өңдеу) және жобалау
Топырақтың алынбайтын қабатын өңдеу қол әдісімен немесе арнайы механикаландырылған жабдықтармен жүзеге асырылады. Іргетас орнатылатын жердегі алынбайтын қабат қалыңдығы 5−10 см аспауы қажет. Қазаншұңқыр түбін тазалау жұмысының көлемі мына формуламен есептелінеді:
Vтазаланатын = F · hалынбайтын қабат (7)
мұндағы F - қазаншұңқыр түбінің ауданы, м2; hалынбайтын қабат - алынбайтын қабат қалыңдығы, м (5−20 см).
(7) формулаға мәндерді қоямыз
Vтазаланатын = 4693∙0,1 = 469,3 м³;
Қол әдісімен өңделетін топырақ көлемін анықтайтын формула
Vқол = Vқазаншұңқыр · 0,07 = 10813,65 · 0,07 = 756,91 м3 (8)
Қазаншұңқыр немесе траншейдің түбі бүкіл ауданы бойынша тазаланады және жобаланады. Уақытша жер имараттарының еңістері тіліп алу мен жобалаудышаблон бойынша орындауды талап етеді. Бұл жұмыстарды орындауға арнайы қайырмамен жабдықталған бульдозерлер және жобалаушылар қатысады.
Топырақты өңдеу көлемін есептеместен бұрын қазаншұңқырды қалай қазу керектігін нақтылап алу керек: бекітпелі немесе еңісті түрде. Әдетте құрылыс-монтаж жұмыстары тар жағдайда орындалғанда немесе жер жұмыстары батпақты топырақтарда жүргізілгенде қазаншұңқыр қабырғасы бекітпелі түрде орындалады.
Жер жұмыстарының көлемін дұрыс есептеу үшін қазаншұңқыр және ұзын орлардың мөлшерін жұмыс өндірісінің жағдайын есепке алып анықтау керек. Мысалы, таспалы іргетасқа ұзын орлар өңдегенде оның түбінің ені іргетастың еніне тең болып алынады және құмнан немесе бетоннан дайындық жасау үшін әр жағына тағы 0,2 м қосады.
Егер ұзын орды өңдеу бекіткішпен жүргізілсе, онда оны орнату үшін тереңдігі 2 м дейін, түбінің ені 0,1 м, ал 3 м дейін - 0,2 м кеңейту керек және т.с.с.
2.3 Қайта толтырылатын топырақ көлемін есептеу
Іргетастар саны нұсқадағы ғимарат сұлбасына сай есептеледі. Бұл курстық жобада құрама темірбетонды стакан типті іргетастар (салмағы 2,5−3,5 т) қолданылды.
Экскаватормен өңделетін топырақ көлемі мынаған тең:
Vэкскаватор = Vқазаншұңқыр - Vөсм.қаб − Vтазаланатын = 8505,57-1358,885-469,35=8181,21м³; (9)
Қайта толтырылатын топырақ көлемі жер имараттарының жұмыс сұлбасы негізінде есептеледі (сурет 3).

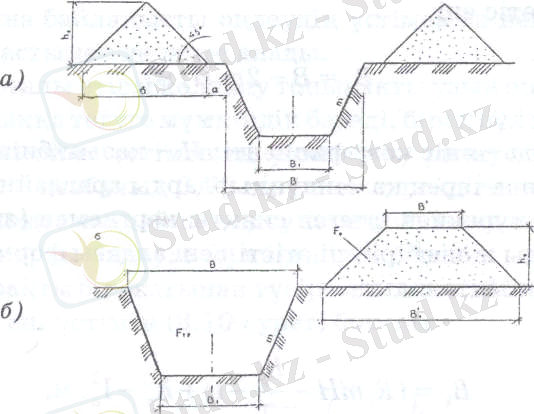

Сурет 3. Қайта толтырылатын топырақ көлемін есептеуге арналған сұлба
Өңдеуден бұрын топырақ қопсытылады, ол топырақ көлемінің ұлғаюына әкеледі.
Жеке іргетасты толтыруға кететін топырақ көлемі мына формуламен есептеледі
Vқайта толтыру=Vқазаншұңқыр-VіргетасКқалд. қопсу (10)
мұндағы Vқазаншұңқыр- қазаншұңқыр көлемі, м3; Vіргетас-іргетастың геометриялық көлемі, м3; Кқалд.қопсу- топырақтың қалдық қопсу коэффициенті, ол мына формуламен анықталады
Кқалд.қопсу=100+Р100=100+18100=1,18 (11)
мұндағы Р - топырақтың қопсу көрсеткіші, %; саздақ топырақ үшін Р= 12−24 тең.
Іргетас көлемі мына формуламен табылады
Vіргетас = (Vнегізг + Vжоғ.бөлік)nіргетас(12)
Vнегізг = А · В · 0,5 + а · в (Н2 - 0,5) = 3*2,5+1,65∙1,05(2,5-0,5)=10,965м3 ,
(13)
Vжоғ.бөлік = а · в (Н2 - 0,5) = 1,65∙1,05(2,5-0,5)=3,46 м3,(14)
Осы табылған мәндерді (12) формулаға қойып табатынымыз
Vіргетас = (Vнегізг + Vжоғ.бөлік)nіргетас=(10,965+3,46)∙5 5=793,375 м3
Сонда қайта толтыру көлемі мынаған тең
Vқайта толтыру
Кейде қайта толтыру үшін қазылған топырақты түгел немесе бір бөлігін ғана тасымалдауға тура келеді. Бұл жергілікті топырақ қайта толтыруға (қар қоспалы тоң топырақ, бөгу (пучения) қасиеті бар саздар және т.б.) жарамағанда орын алады. Бұл жағдайды тасымалдайтын көлік санын анықтағанда және жұмыстың күнтізбелік жоспарын құрғанда ескеру керек.
2.4 Қайта салынған топырақты тығыздау көлемін есептеу
Тығыздалатын топырақ көлемі қайта салынатын топырақ көлеміне тең:
Vтығызд. = Vқайта толтыру (15)
Қазаншұңқыр қойнына қайта салынып тығыздалатын топырақ көлемі мына формуламен анықталады:
Vқолмен тығызд = κ·· Sбүйір бет (16)
мұндағы Vқолмен тығызд - қайта салынған топырақты қол әдісімен тығыздау көлемі, м3; κ - тығызғаушы машинадан іргетасқа дейінгі минимальды қашықтық (0,5−0,8 м), м; Sбүйір бет - іргетастың бүйір бетінің ауданы, м2.
Sбүйір бет=А∙0,5+аН2-Н1-0,5∙2+В∙0,5+вН2-Н1 -0,5∙2==[((3∙0,5) + 1,65∙(2,5-0,15-0,5)∙2) +((2,5∙0,5) + 1,05∙(2,5-0,15-0,5)∙2]=15,885
(17)
Белгілі мәндерді (16) формулаға қойып, бір іргетас айналасындағы қолмен тығыздалатын топырақ көлемін анықтаймыз
Vқолмен тығызд = 0,7∙15,885=11,11м3
Осыны негізге ала отырып жалпы қолмен тығыздалатын топырақ көлемін анықтаймыз. Ол былай есептеледі:
Vжалпы қолмен тығызд. = Vқолмен тығызд · nіргетас = 11,11∙55=611,05м3(18)
мұндағы nіргетас - іргетас саны.
Қайта салынып механикалық әдіспен тығыздалатын топырақ көлемі мына формуламен анықталады:
Vмех тығызд = Vқайта толтыру− Vқолмен тығызд = 8491,7-11,11=8480,59м3 (19)
Ал тығыздалған топырақ ауданы мына формуламен табылады:
Fтығызд=Vқайта толтыруhтығызд=8491,70,2=41458,5м2 (20)
мұндағы Fтығызд-тығыздалатын топырақ ауданы, м2; hтығызд-тығыздалатын қабат қалыңдығы, м.
3 Жер кавальерлерінің орналасу сұлбасын есептеу
Әдетте қайта толтыруға арналған топырақ қазаншұңқыр жарқабағынан 1 метрден кем емес қашықтықта ұзын бойлық кавальер түрінде орналасады. Ол үшін қайта толтыруға қажетті топырақ көлемін міндетті түрде анықтап алу қажет. Мысалы, тәжірибе жүзінде сазды топырақ қайта толтыруда қолданылмайды, сондықтан түгелдей құрылыс алаңының сыртына шығарылып тасталады.
Топырақтың алғашқы қопсу коэффициентін немесе қопсу көрсеткішін есепке алу негізінде анықталғандай, кавальер көлемі қайта толтыру көлеміне тең.
Топырақтың орналасу алаңын анықтау үшін міндетті түрде имарат сұлбасы бойынша қазу құралдарының жүру және өту жолдарын есепке ала отырып, кавальердің ұзындыңын тағайындайды. Кавальердің биіктігі 1,5 метрден 3 метрге дейінгі аралықта тағайындалады.
Кавальер ені мына формуламен анықталады:
Вкав=2∙Vкавhкав∙Lкав=2∙8491,73∙120= 47,1 м (21)
Мұндағы Вкав- кавальердің ені, м; Vкав- кавальердің көлемі, м3; hкав- кавальердің биіктігі, м; Lкав- кавальердің ұзындығы, м.
Сурет 4. Кавальерді есептеуге арналған сұлба
Қазаншұңқырлар жасағанда келесі жұмыс процесстері орындалады: жиекке төгу немесе көлік құралына артып топырақты өңдеу; топырақты ауыстыру немесе тасымалдау; түбін тегістеу; топырақты тегістеп және тығыздап қайта көму.
Қазаншұңқыр өңдеуі топырақты көлік құралына артып, тік күрекпен жабдықталған экскаваторлармен жүргізіледі. Экскаватор шөмішінің сыйымдылығы топырақтың сипатына, жұмыс көлеміне және қазаншұңқыр тереңдігіне байланысты таңдап алынады.
I−III топтағы топырақтарда жұмыс көлемі 10 мың м3 дейін және IV топтағы 5 мың м3 дейін пайдалануға шөміш сыйымдылығы 0,5−0,65 м3 экскаватор, I−III топтағы топырақтарда жұмыс көлемі 10−25 мың м3 дейін, IV топтағы топырақтарда жұмыс көлемі 5-тен 15мың м3 дейін шөміш сыйымдылығы 0,8-10 м3, үлкен көлемді жұмыстарда −1,25 м3 экскаваторлар ұсынылады.
Қазаншұңқырлар маңдайша (бойлай) және қабырғалы (бүйірлі) өтістермен өңделеді. Өтістер саны және олардың параметрлері экскаватордың жұмыс циклін ең аз уақытта қамтамасыз етуімен аныөталады.
Қазым биіктігі ең үлкен қазу биіктігінен артық және шөмішті толтыруды қамтамасыз ететін шамадан кем болмауы керек.
Қабырғалы өтісті қолдану топырақты ұзын ордан, үлкен аралыққа төгуге мүмкіндік береді, бірақ бұл жағдайда өтіс ені ойма үстімен ең үлкен тілу радиусынан, ал тереңдігі қазбаның 0,75 ең үлкен тереңдігінен аспайды. Қазымды маңдайша әдісімен өңдеу тереңдігі және ені ең үлкен ұзын орды өңдеуге мүмкіншілік береді.
4 Жер қазу жұмыстарына қажетті негізгі машиналар мен механизмдерді таңдау
Кешенді механикаландырылған жұмыстарды орындау машиналар кешенінің көмегімен жүзеге асырылады, олар бірін-бірі толықтырып отырады, негізгі параметрлері бойынша өзара байланысты және технологиялық тізбек негізінде орналасады.
Машина және механизмдерді, сондай-ақ жұмыс өндірісінің әдістерін таңдағанда мыналарды ескеру қажет: топырақ түрін, жер имараттарының өлшемдерін, жерасты суының деңгейін, топырақты тасымалдау қашықтығын және жұмыс әрекетінің мерзімін.
Жер қазу жұмыстарына қажетті машиналар мен механизмдер мыналар: бульдозер (өсімдік қабатын тіліп алу, қайта толтыру), экскаватор (топырақты өңдеу), автосамосвалдар (топырақты тасымалдау), монтаждық кран (іргетастарды орнату), тығыздағыш машина (қайта толтырылған топырақты тығыздау), сораптар (су ағызар).
4.1 Өсімдік қабатын тіліп алуға қажетті машинаны таңдау
Өсімдік қабатын тіліп алуға көбіне бульдозерлер және тіркеуішті немесе өзіндік жүрісті скреперлер қолданылады. Машина түрін таңдауда мынаны ескеру қажет, топырақтың өсімдік қабатын тіліп алудың технологиялық процессіне негізгі тілу және топырақтыжылжыту кіреді. Бульдозер топырақты 50−100 метрге дейін (ол бульдозердің қуатына байланысты), тіркеуішті скреперлер 300−1000 метрге дейін, ал өзіндік жүрісті скреперлер 3 км-ге дейін жылжыта алады. Топырақтың өсімдік қабатының үйіндісі қазаншұңқыр жар қабағынан 10 м (бір немесе екі жағына үйгенде) және 5 м (бір жағына үйгенде) қашықтықта орналасуы керек. Осы айтылған ерекшеліктерді ескере отырып бір немесе әртүрлі типтегі машиналарды таңдаймыз. Д-271А маркалы бульдозерді таңдаймыз.
4.2 Топырақты өңдеуге қажетті машинаны таңдау
Қазаншұңқырды өңдеу бір шөмішті экскаватормен жүргізіледі. Жұмыс көлемі 20 мың м3 объектада шөмішінің сыйымдылығы 0,4−0,65 м3 болатын бір шөмішті экскаваторлар және жүккөтерімділігі 4,5-12 т автосамосвалдар; жұмыс көлемі 20 мың м3 артық объектада шөмішінің сыйымдылығы 1,0−1,25 м3 болатын экскаваторлар және жүккөтерімділігі 15-20 т автосамосвалдар қолданады.
Жұмыс құрылғысының түрі (драглайн, тік немесе кері күрек) имараттардың өлшемдеріне, топырақ түріне, жерасты суының деңгейіне және жұмыс әрекетінің мерзіміне байланысты таңдалады.
Тік күрекпен жабдықталған, шөмішінің сыйымдылығы 0,15-тен 2,0 м3 дейінгі экскаваторлар I−III топтағы қазаншұңқыр топырағын өңдеуде, көлікке тиеуде және аз көлемдегі үйіндіде қолданылады.
Кері күректі экскаваторлар ылғал топырақты өңдеуге қабілетті. Олар 4 метрге дейінгі тереңдіктегі қазаншұңқыр, траншейлерді қазуда қолданылады. Бұл кезде топырақ үйіндіде немесе көлік құралында өңделеді.
Шөмішінің сыйымдылығы 0,25-2,0 м3 болатын драглайнмен жабдықталған экскаваторлар қазаншұңқыр, траншей және каналдар (5−10м тереңдіктегі) қазуда , резервуарлар үйінділерін тұрғызуда қолданылады. Драглайн үйіндімен жұмыс жасағанда тиімді.
Кері күректі Э-4111Б маркалы экскаваторды таңдаймыз:
* шөмішінің сыйымдылығы - 0,65 м3;
* топырақ тобы − I−III;
* қазудағы үлкен тереңдік - 5,8 м (траншей үшін);
* қазудағы үлкен тереңдік - 4,0 м (қазаншұңқыр үшін);
* қазудағы үлкен радиус - 9,2 м;
* жебе еңісінің бұрышы - 45оС; 60оС
* жүк түсірудегі бастапқы радиус - 5,0 м (45о) және 3,8 м (60о);
* жүк түсірудегі соңғы радиус - 8,1 м (45о) және 7,0 м (60о);
* жүк түсірудегі бастапқы биіктік - 2,3 м (45о) және 3,1 м (60о);
* жүк түсірудегі соңғы биіктік - 5,2 м (45о) және 6,1 м (60о);
* циклдің ұзақтығы - 21 сек.

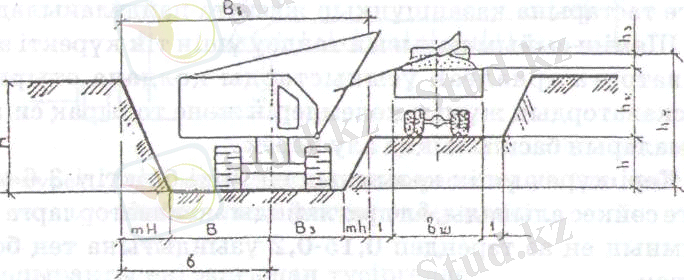

Сурет 5. Экскаватор габариттері:
А - ұзындығы 4,61 м; В - ені 2,88 м; Һ - биіктігі 3,28 м; Б - дөңгелек базасы 2,8 м; К - шынжырлы жүріс ұзындығы 3,42 м; В1 - шынжырлы ленталардың ені 0,58 м; r − артқы бөлігінің радиусы 2,9м.
Көліктің толымсыз жүктелуі 15 %, ал артық жүктелуі жүккөтергіштігінен 10 % аспауын қадағалау керек.
4.3 Топырақты тасымалдайтын көлік құралын және түрін таңдау
Экскаваторға қызмет етуші көлік құралдарының саны және жүккөтергіштігі экскаватордың шөміш сыйымдылғына, топырақты тасымалдау қашықтығына, арту жағдайына және топырақты төсеуге байланысты анықталады.
Топырақ тасымалдау кезіндегі бір минуттағы жұмыс циклінің саны мына формула бойынша анықталады:
n=60tжұм.цикл =6020=3(22)
мұндағы tжұм.цикл =20сек- экскаватордың жұмыс циклі.
Бір самосвалды толтыруға қажетті шөміш санын мына формуламен анықтаймыз:
m=Qγ∙e∙Kn=101,4∙0,65∙0,95=11,56 (23)
мұндағы Q- самосвалдың жүккөтерімділігі; γ- қатты күйіндегі топырақтың көлемдік салмағы, ол құм тәрізділер үшін - 1,5 тм3; саз тәрізділер үшін − 1,4 тм3 тең; e- экскаватор шөмішінің сыйымдылығы, оның мәнін (0,65 - 2,0 м3) кесте бойынша қабылдаймыз;Kn- шөмішті тығыз топырақпен толтыру коэффициенті.
Бір самосвалға топырақты тиеу ұзақтығы мына формуламен есептеледі:
tц=m60nc=11,566031,1=254,32сек=4,24 мин≈5 мин (24)
мұндағы с - кездейсоқ кедергі коэффициенті, оны 1,1 тең деп қабылдаймыз.
ϑорт=20 кмсағ
Көлік құралының толық жұмыс циклі былай анықталады:
Тц=tц+2∙L∙60ϑорт+tманевр+tтүсіру=5+ (2∙8∙60)20+3+1=57 мин (25)
Мұндағы tманевр- тиеу және түсіру кезіндегі маневрлік уақыт; tтүсіру- түсіру ұзақтығы, оны 1 минутқа тең деп қабылдаймыз.
4.4 Су ағызар құралын таңдау және олардың керекті санын есептеу
Құрылыс алаңдарының суға толуына жол бермеу үшін көрші алаңдардан енетін және жауын-шашын суларын ағызатын құрылғылар орнату керек. Өсімдік қабатын тіліп алғаннан соң бірден су ағызуды ұйымдастыру үшін міндетті түрде тік жобалауды жүзеге асыру керек, ол үшін алаңды талапқа сай еңіспен (0,02 кем емес) қамтамасыз ету керек.
Жерасты суларының ағыны аз топырақтағы жұмыс өндірісі процессінде қазаншұңқырды кептіру үшін ашық су ағызарлар қолданылады, яғни приямкалардан сорап арқылы суды сору және орларға суды жинау.
Суды сору үшін диафрагмалы, поршенді және ортадан тепкіш сораптар қолданылады.
Сорап түрі қажетті өнімділігіне және көтеру биіктігіне байланысты таңдалады. Сорап саны сыну жағдайында қажетті қосалқыны қоса отырып есеп негізінде анықталады. Сораптың жұмыс өнімділігі мына формуламен анықталады:
N=Fтүбі+Fеңіс∙α∙KПн (26)
мұндағы Fтүбі- қазаншұңқыр түбінің ауданы; Fеңіс- қазаншұңқыр еңісі, олар жерасты суының белгі деңгейінен төмен орналасқан; α- жерасты суының 1 м2 ауданда ағуы,ол α=0,04 м2сағ тең; K=1,5-2,0 - қор коэффициенті (нөсер жауын немесе сорап бұзылған кездегі); Пн- таңдалған сораптың сағаттық өнімділігі, бізде Пн=30-50 аралығына тең.
Су ағызу процессінде қазаншұңқыр тереңдігі, ені мен ұзындығы және аудандары мына теңдіктер негізінде анықталады:
Н′=Н2-1,5=2,6-1,5=1,1 м
а′=а + 2Н′=63+2∙1,1=65,2 м (27)
в′=в + 2Н′=74,5+2∙1,1=76,7 м (28)
F1'=12а'+аН'∙2=12 (65,2+63)∙1,1∙2=(12∙63,9)∙3=141,02 м2 (29)
F2'=12в'+вН'∙2=12 (76,7+74,5)∙1,1∙2=166,32 м2
Fеңіс= F1'+F2'=141,02+166,32=307,34 м2 (30)
Fтүбі=F1=307,34м2 (31)
Осы табылған мәндерді (26) формулаға қойып, сорап жұмысының өнімділігін анықтаймыз:
N=Fтүбі+Fеңіс∙α∙KПн=4693,5+307,34∙0 ,04∙250=8 сорап
7 м дейінгі тереңдіктегі ойықтар үшін диафрагмалы сораптарды, ал одан тереңдері үшін тегеурінді ортадан тепкіш сораптарды пайдалану ұсынылады. Үлкен ауданды қазаншұңқырлар немесе ұзын бойлық траншейлер үшін өнімділігі шағын сораптар қолдану ұсынылады. Бұл қазаншұңқырды периметрі бойынша тең бөлуге мүмкіндік береді, ол жұмысты тез әрі сапалы жасауға жол ашады. Сондай-ақ бұл приямкадан суды соруды жеңілдетеді.
Су ағызудың еңбек сыйымдылығын есептегенде мынаны ескеру қажет, сораптар жұмыстың ауысымына тәуелсіз тәулік бойы жұмыс істеуге есептеледі. Шағын көлемдегі қазаншұңқырларда жеке тұрған іргетастар астынан суды сору қазаншұңқырды қазу кезінде жүргізіледі, содан кейін сору жұмысы тоқтатылады. Екінші ретті су сору іргетасты монтаждау алдында жүргізіледі және қазаншұңқыр қойнына топырақты қайта салып тығыздағанға дейін жалғасады. Сораптардың жұмысын, приямкалар мен қазаншұңқыр түбінің еңісінің жағдайын қадағалау үшін слесарлар мен жер қазушылар қызмет етеді. Шағын көлемді су ағуында сораптар периодты түрде қосылуы мүмкін.
4.5 Іргетасты орнатуға арналған монтаждық кранды таңдау
Монтаждық кранның негізгі жұмыс параметрлері мыналар:
* жүккөтергіштігі Q - массасы үлкен жүкті орнықтылық және беріктік қорларын сақтай отырып конструкцияның көтеру қабілеті, т; ол мына теңдік негізінде анықталады:
Q=Рэ+Ржабд (32)
мұндағы Рэ- элементтің салмағы (іргетас), т; Ржабд- оған орнатылған жабдықтың массасы (стропа массасы), т.
Элементтің көлемі мына теңдікпен табылады:
Vэ=А∙В∙0,5=3∙2,5∙0,5=3,75м3 (33)
Ал салмағы былай анықталады:
Рэ=m=ρ∙Vэ=2000∙3,75= 7500кг=7,5 т (34)
Онда СНиП бойынша Ржабд = 511 кг = 0,511 т
Осы мәндердің барлығын (32) формулаға қойып,кранның жүккөтергіштігін табамыз:
Q=Рэ+Ржабд =7,5+0,511=8,011 т
Сондықтан жүккөтергіштігі 5 т тең стропаны таңдаймыз.
* Ілмектің көтерілу биіктігі Нілм - кранның тұрақ деңгейінен жүкпен тартылған полипласт ілмегіне дейінгі қашықтық,м ; ол мына теңдік негізінде анықталады:
Нілм = һ + һо + һс (35)
мұндағы һ - іргетас биіктігі; һо - элементтерді бұрынғы орнатылған құрылымдардың үстінен жоғары көтеріп орнына қондыру ережесіне сәйкес аралық 0,5 м кем болмауы қажет; һс - строптың биіктігі, элементтің үстіңгі белгісінен кранның ілмегіне дейінгі аралық, м.
һ = Н2 болса, онда (35) формуладан табатынымыз
Нілм =2,5 + 0,5 + 5 = 8 м
* Кран ілмегінің қажетті жебе құлашы lілм - кранның айналма платформасының тік бұралу осьтерінің және ілмектің құрсама центрі арқылы өтетін тік осьтерінің арасындағы қашықтық, м. Ол былай анықталады:
l=a+dНілм-hшhп+hc+c (36)
мұндағы a- строповка центрінен көтерілген іргетас жиегіне дейінгі қашықтық, м; d- кран жебесі мен іргетас арасындағы қашықтық (0,5 м кем емес); hш- кранның тұрған деңгейінен жебенің өкше топсасына дейінгі биіктік (оны 1 м тең деп қабылдаймыз); hп- полипласттың керіліп тұрғандағы биіктігі ( оны 1 м кемемес мәнде қабылдаймыз);hc- строптың биіктігі, элементтің үстіңгі белгісінен кранның ілмегіне дейінгі аралық, м; с - кран айналатын осьтен жебе өкшесінің топсасына дейінгі аралық (1м кем емес алынады), м.
Сурет 6. Іргетасты орналастырудың сұлбасы:
1 іргетас; 2 монтаждық кран
4.6 Топырақты қайта толтыруға және тығыздауға қажетті машиналар мен механизмдерін таңдау
Қазаншұңқыр қойнын топырақпен қайта толтыру және тегістеу үшін аз габаритті бульдозерлер және қайта салынатын топырақ алыс қашықтықта орналасса автосамосвалдар қолданылады. Салынған қабат тереңдігі құм үшін 70 см-ден, құмдақ және саздақ топырақтар үшін - 60 см, ал саз үшін 50 см аспауы керек.
Іргетас қойнындағы топырақты тығыздау үшін әдетте машиналар мен механизмдер кешені қолданылады: аз габаритті таяныштар, вибротығыздағыш, виброплит (механикалық әдісте) және әртүрлі жетекті қол тығыздағыштар.
Қол әдіспен
тығыздалған 0,5 - 0,8 м Іргетас
зона
Механикалық әдіспен тығыздалған зона
H · m
Сурет 7. Қайта салынған топырақты тығыздаудың сұлбасы
Есептеп және барлық машина мен механизмдердің түрін таңдағаннан кейін міндетті түрде жер жұмысына қажетті машиналар мен механизмдердің ведомостін құру қажет.
Бізге жер жұмыстарына қажетті машина және механизмдердің тізімі төменде кестеде келтірілген.
Кесте 1
Қажетті машиналар мен механизмдердің ведомості
Атауы
Маркасы
Саны
Техникалық сипаттамалары
Бульдозер
Д-271А
1
Қайырма ұзындығы 3,03
Қайырма биіктігі1,1 м
Қозғалтқыш қуаты 79 кВт
Кері күректі экскаватор
Э-4111Б
1
Шөмішінің сыйымдылығы 0,65 м3
Қазудағы үлкен радиусы 9,2 м
Қазу тереңдігі 4м
Қуаты 59 кВт
Массасы 20,5 т
Автосамосвалдар
КамАз-5511
10
Жүккөтергіштігі 10 т
Қорабының сыйымдылығы 5 м3
Түсіру ұзақтығы 1,8 мин
Монтаждық кран
МКП-25
1
Жебесінің ұзындығы 12,5м
Жүккөтергіштігі 8 т
Төрт тармақты строп
-
2
Жүккөтергіштігі 3 т
Есептік биіктігі 4,24 м
Тығыздаушы машина
Д-12Б
1
Қармау ені 2,5 м
Тығыздау тереңдігі 1000-1200 мм
Жылдамдығы 0,08-0,2 кмсаг
Сораптар
АПН-8
7
Өнімділігі 30 м3саг
... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Имараттар мен ғимараттар, тұрғын үйлер, инженерлік, ауылшаруашылық құрылыстарын салуды ұйымдастырудың әдіс-тәсілдері бар. Құрылыс құрастыру жұмыстарын ұйымдастырудың тиімді жолы - құрылысты кешенді әдіспен және технологиялық ретімен жүргізу.
Құрылыс өндірісінің технологиясы құрылыс жұмыстарына және процесстерге бөлінеді.
Құрылыс жұмыстары - жер жұмыстары, бетон және темірбетон, құрастыру, әрлеу және т.б. өзара құрылыс процесстеріне бөлінеді. Мысалы, жер жұмыстарын жүргізу үшін мына процесстерді орындау қажет: жердің өсімдік қабатын бульдозермен тіліп алу, жер бетін тегістеу, топырақты көлікке тиеп қазу, ордың түбін тазалау және т.б.
Құрылыс жұмыстары үш кезеңге бөлінеді: дайындық жұмыстары - жер астындағы құрылыстар (нөлдік цикл), жер үстіндегі құрылыстар және әрлеу жұмыстары (сылақ, бояу).
Жер жұмыстарының құрамына: аймағы мен алаңдарды тік тегістеу, қазаншұңқырлар мен орларды қазу, қайырымды топырақпен толтыру, кейбір жағдайларда алдын ала қопсыту, су ағызу, су бұру және сулардың деңгейін төмендету кіреді.
Жер жұмыстарының көлемі мен сипаттамасы тұрғызылатын имараттар мен ғимараттардың көлем жобалық және құрылымдық шешімдерінің ерекшеліктерімен анықталады.
Ғимараттардың жер асты бөлімін жасау үшін қаңқаның және технологиялық жабдықтардың іргетастарының астына қазаншұңқыр қазылады, іргетас қуыстары топырақпен толтырылып тығыздалады, инженерлік және ішкі жерасты коммуникациялар кіргізу үшін ұзын орлар қазылады. Кейбір көп қабатты өнеркәсіптік имараттарда технологиялық не болмаса басқа да талаптарға сәйкес, кейде бір қабатты өнеркәсіптік имараттардыңжеке бөліктерінде үй асты құрылыстар салынуы мүмкін. Бұлар үшін де қазаншұңқыр қазу жер жұмыстары өндірісінің жалпы тасқынында орындалады.
Үй асты құрылыстары жоқ тұрғын азаматтық және ауылшаруашылығына арналған имараттарды тұрғызу үшін олардың іргетастарына қазаншұңқыр және орлар қазылады, ал үй асты құрылыстары болған жағдайда да қазылады.
Терең отырғызылатын имараттар мен ғимараттарды тұрғызғанда қазаншұңқыр тегіс қазылады.
Құрылыс алаңын тегістеудің негізгі мақсаты - әртүрлі имараттар мен ғимараттарға бөлінген жердің табиғи бетін тегістеп, жоба белгісіне келтіру және территорияны жайғастыру.
Тегістеудегі жер жұмыстарына топырақты оймалардан қазып алып, үйінділерге ауыстырып, төгіп және тығыздау кіреді.
Ойпаң учаскелердегі алаңдарды тегістеу жұмыстарын коммуникациялар және іргетастарды орнатқанша, ал үйінді участкелерде - ғимаратты орнатқаннан кейін жүргізеді.
Жер жұмыстарының барлық процесстерін кешенді механикаландыру әдісін және жұмыс өндірісінің тиімді тәсілдерін қолдана отырып іске асыру керек.
Жер жұмыстарын орындайтын машиналарды таңдау топырақтың түріне, жердің бедеріне, жер жұмыстарының көлемі мен тереңдігіне, жұмысты орындау жағдайына, көлік құралына және топырақты ауыстыру қашықтығына байланысты.
Негізгі жер қазатын машиналарға бір және көп шөмішті экскаваторлар, ал жерді қазып тасымалдаушыларға - бульдозерлер мен скреперлерді пайдаланады.
Құрылыста өзінің қопсыту қабілетінің және жоғары өнімділігінің арқасында өте кең тарағаны бір шөмішті экскаваторлар. Жұмыс жағдайына байланысты олар тік, кері күректі болады және грейферлермен жабдықталады.
Экскаватордың жұмыс істейтін алаңы көлік құралдары тұратын және топырақ үйетін жерлерді қоса есептегенде қазым, ал оның жылжып отырып алған топырақ учаскесі өтіс деп аталады.
Скеперлерді жер жұмыстарын орындау үшін пайдаланады және келесі операцияларды орындайды: топырақты қабаттап өңдеу, алған топырақты тасымалдау, топырақты қабатпен үйіндіге үю. Оларды шұңқыр, қазаншұңқыр және ұзын орлар топырақтарын өңдеуге, қор топырағынан үйінді жасағанда; каналдар салғанда; бөгеттерге топырақ төсегенде; құрылыс және басқа алаңдар, суарылатын жер және ауылшаруашылық жерлерді тегістеуге пайдаланады.
Топырақты скепермен тілу үш тәсілмен орындалады: дағдылы, тарақты және қабырға-шахмат тәрізді.
Бульдозерлер топырақты тілу, тасу, түсіру операцияларын орындау және іргетастарға қазаншұңқыр және ұзын орлар өңдеу үшін арналға; бір жақты немесе екі жақты қорлардан биіктігі 2м дейін үйінді жасау; 50-100м қашықтықтағы үйінділерге тасып, ойманың топырағын өңдеу; қуыстарды, қазаншұңқырларды, ұзын орларды және т.б. жабу; алаңдарды және көлік құралынан түсірілген топырақты тегістеу үшін қолданылады.
Топырақты бульдозермен тілу мынадай үлгілер бойынша орындалады: тікбұрышты, сыналы және тарақты.
1 Жер имараттарының түрін және өлшемдерін анықтау
Жер жұмыстары кешенді процесс болып саналады. Оның құрамына әдетте топырақты үйіндіге төгіп немесе көлік құралдарына артып өңдеу, оны ауыстыру, табанды тазалау, топырақты тегістеу және тығыздау жатады.
Осы жұмыстардың барлық түрі олардың көлемдеріне байланысты негізгі және қосымшаға бөлінеді. Және де негізгі жұмыстар көлемі, еңбек сыйымдылығы және құны бойынша үлкен үлес салмағымен сипатталады.
Негізгі және қосымша жұмыстар біржолата көлемін есептеп және жұмыс тәсілін таңдаған соң анықталады. Осыдан кейін орындалатын жұмыстардың көлеміне сәйкес жұмыс өндірісінің әдісін таңдау, машина және механизмдер, қосалқы құралдарды таңдау жөне есептеу жасалады, жер жұмыстарының ұйымдастырылуы және кезектілігі, олардың құны және ұзақтылығы анықталады.
Қазаншұңқыр мен траншейлердің өлшемдері, олардың еңістерінің қисығына және жұмысшылардың іргетас айналасында қолайлы қызмет етуін қамтамасыз ететін олардың түбінің кеңдігінің есебіне, сондай-ақ іргетас астын дайындау құрылғысына сай қабыланады.
Сурет 1. Қазаншұңқыр өлшемін анықтаудың сұлбасы
Қазаншұңқыр тереңдігі Н, топырақты механикалық әдіспен өңдегенде алынбайтын қабатты қоса есептеу негізінде анықталады:
Н = (Н2 - Н0) + һтөсем - һалынб. қабат (1)
мұндағы Н2,Н0 - тапсырма бойынша алынады; һтөсем=0,1 м - іргетас астына салынатын бетон төсемінің қалыңдығы; һалынб. қабат=10см=0,1 м.
Сонда
Н = (-2,6 - 0) + 0,1 - 0,1 = -2.6м тең болады.
Жер деңгейіндегі қазаншұңқырдың ені мына формуламен анықталады:
d = b + 2 H · m (2)
Формулаға берілген мәндерді қойғанда табатынымыз
d = b + 2 H · m= 0,95 + 2· 2.6· 0,75 = 4.85 м
мұндағы m топырақ түріне және қазаншұңқыр тереңдігіне байланысты алынады. Бізде топырақ саздақ (суглинок) және Н = 2.6 м болғандықтан m = 1:0,75 тең.
Егер іргетас тұтас монолитті плита түрінде құйылса, онда іргетас асты түгелдей өңделеді. Ал егер іргетас жеке блоктардан орындалса, онда қазаншұңқыр үш нұсқада өңделеді: жалпы қазаншұңқыр түрінде, траншей түрінде, әрбір жеке іргетас блогының астына жеке қазаншұңқыр түрінде орындалады.
2 Жер қазу жұмыстарының көлемін анықтау
2.1 Жер қазу жұмыстарының көлемін есептеу
Жер имараттарының көлемі топырақтың тығыз денедегі геометриялық өлшемі бойынша есептеледі. Сол үшін толық аралығын (пролет) және қадамын (шаг) анықтап,
а = 15 · 6 = 90 м
в = 16 · 4 = 64 м
осы мәндерді негізге ала отырып қазаншұңқырдың ұзындығы мен енін табамыз
а = 60 + А = 90 + 3 = 93 м
в = 48 + В =64+ 2.5 = 66.5 м
Онда қазаншұңқыр ауданы мынаған тең болады:
F1 = a · в = 93 ·66.5 =4693,5м2(3)
Тазаланатын құрылыс ауданы былай анықталады
F2 = (a + 2H2)·(в + 2H2) = (93+2∙2,6) ∙ (66,5+2∙2,6)= 98,2∙71,7=7040,94м2(4)
Ал топырақтан тіліп алынатын өсімдік қабатының көлемі мына теңдік негізінде табылады:
Vөсм қаб = F2 · һөсм қаб=3414,75∙ 0,25=32,5 м³;
(5)
мұндағы һөсм қаб = 0,25 м - тіліп алынатын өсімдік қабатының қалыңдығы.
Төрт бұрышты қазаншұңқыр көлемі мына формуламен анықталады:
Vж=Н6[A∙B+c∙d+(A+c)∙(B+d)]=2,6⁄6(2 23,5+4693,5+20231,04)=10813,65м3 (6)
мұндағы, а1 = а + 2d = 63+ 2 · 4,85 = 72,7 м
в1 = в + 2d = 74,5 + 2 · 4,85 = 84,2м тең.
Сурет 2. Қазаншұңқыр көлемін анықтаудың сұлбасы
2.2 Жер имаратының түбін тазалау жұмысының көлемін есептеу (алынбайтын қабатты өңдеу) және жобалау
Топырақтың алынбайтын қабатын өңдеу қол әдісімен немесе арнайы механикаландырылған жабдықтармен жүзеге асырылады. Іргетас орнатылатын жердегі алынбайтын қабат қалыңдығы 5−10 см аспауы қажет. Қазаншұңқыр түбін тазалау жұмысының көлемі мына формуламен есептелінеді:
Vтазаланатын = F · hалынбайтын қабат (7)
мұндағы F - қазаншұңқыр түбінің ауданы, м2; hалынбайтын қабат - алынбайтын қабат қалыңдығы, м (5−20 см).
(7) формулаға мәндерді қоямыз
Vтазаланатын = 4693∙0,1 = 469,3 м³;
Қол әдісімен өңделетін топырақ көлемін анықтайтын формула
Vқол = Vқазаншұңқыр · 0,07 = 10813,65 · 0,07 = 756,91 м3 (8)
Қазаншұңқыр немесе траншейдің түбі бүкіл ауданы бойынша тазаланады және жобаланады. Уақытша жер имараттарының еңістері тіліп алу мен жобалаудышаблон бойынша орындауды талап етеді. Бұл жұмыстарды орындауға арнайы қайырмамен жабдықталған бульдозерлер және жобалаушылар қатысады.
Топырақты өңдеу көлемін есептеместен бұрын қазаншұңқырды қалай қазу керектігін нақтылап алу керек: бекітпелі немесе еңісті түрде. Әдетте құрылыс-монтаж жұмыстары тар жағдайда орындалғанда немесе жер жұмыстары батпақты топырақтарда жүргізілгенде қазаншұңқыр қабырғасы бекітпелі түрде орындалады.
Жер жұмыстарының көлемін дұрыс есептеу үшін қазаншұңқыр және ұзын орлардың мөлшерін жұмыс өндірісінің жағдайын есепке алып анықтау керек. Мысалы, таспалы іргетасқа ұзын орлар өңдегенде оның түбінің ені іргетастың еніне тең болып алынады және құмнан немесе бетоннан дайындық жасау үшін әр жағына тағы 0,2 м қосады.
Егер ұзын орды өңдеу бекіткішпен жүргізілсе, онда оны орнату үшін тереңдігі 2 м дейін, түбінің ені 0,1 м, ал 3 м дейін - 0,2 м кеңейту керек және т.с.с.
2.3 Қайта толтырылатын топырақ көлемін есептеу
Іргетастар саны нұсқадағы ғимарат сұлбасына сай есептеледі. Бұл курстық жобада құрама темірбетонды стакан типті іргетастар (салмағы 2,5−3,5 т) қолданылды.
Экскаватормен өңделетін топырақ көлемі мынаған тең:
Vэкскаватор = Vқазаншұңқыр - Vөсм.қаб − Vтазаланатын = 8505,57-1358,885-469,35=8181,21м³; (9)
Қайта толтырылатын топырақ көлемі жер имараттарының жұмыс сұлбасы негізінде есептеледі (сурет 3).
Сурет 3. Қайта толтырылатын топырақ көлемін есептеуге арналған сұлба
Өңдеуден бұрын топырақ қопсытылады, ол топырақ көлемінің ұлғаюына әкеледі.
Жеке іргетасты толтыруға кететін топырақ көлемі мына формуламен есептеледі
Vқайта толтыру=Vқазаншұңқыр-VіргетасКқалд. қопсу (10)
мұндағы Vқазаншұңқыр- қазаншұңқыр көлемі, м3; Vіргетас-іргетастың геометриялық көлемі, м3; Кқалд.қопсу- топырақтың қалдық қопсу коэффициенті, ол мына формуламен анықталады
Кқалд.қопсу=100+Р100=100+18100=1,18 (11)
мұндағы Р - топырақтың қопсу көрсеткіші, %; саздақ топырақ үшін Р= 12−24 тең.
Іргетас көлемі мына формуламен табылады
Vіргетас = (Vнегізг + Vжоғ.бөлік)nіргетас(12)
Vнегізг = А · В · 0,5 + а · в (Н2 - 0,5) = 3*2,5+1,65∙1,05(2,5-0,5)=10,965м3 ,
(13)
Vжоғ.бөлік = а · в (Н2 - 0,5) = 1,65∙1,05(2,5-0,5)=3,46 м3,(14)
Осы табылған мәндерді (12) формулаға қойып табатынымыз
Vіргетас = (Vнегізг + Vжоғ.бөлік)nіргетас=(10,965+3,46)∙5 5=793,375 м3
Сонда қайта толтыру көлемі мынаған тең
Vқайта толтыру
Кейде қайта толтыру үшін қазылған топырақты түгел немесе бір бөлігін ғана тасымалдауға тура келеді. Бұл жергілікті топырақ қайта толтыруға (қар қоспалы тоң топырақ, бөгу (пучения) қасиеті бар саздар және т.б.) жарамағанда орын алады. Бұл жағдайды тасымалдайтын көлік санын анықтағанда және жұмыстың күнтізбелік жоспарын құрғанда ескеру керек.
2.4 Қайта салынған топырақты тығыздау көлемін есептеу
Тығыздалатын топырақ көлемі қайта салынатын топырақ көлеміне тең:
Vтығызд. = Vқайта толтыру (15)
Қазаншұңқыр қойнына қайта салынып тығыздалатын топырақ көлемі мына формуламен анықталады:
Vқолмен тығызд = κ·· Sбүйір бет (16)
мұндағы Vқолмен тығызд - қайта салынған топырақты қол әдісімен тығыздау көлемі, м3; κ - тығызғаушы машинадан іргетасқа дейінгі минимальды қашықтық (0,5−0,8 м), м; Sбүйір бет - іргетастың бүйір бетінің ауданы, м2.
Sбүйір бет=А∙0,5+аН2-Н1-0,5∙2+В∙0,5+вН2-Н1 -0,5∙2==[((3∙0,5) + 1,65∙(2,5-0,15-0,5)∙2) +((2,5∙0,5) + 1,05∙(2,5-0,15-0,5)∙2]=15,885
(17)
Белгілі мәндерді (16) формулаға қойып, бір іргетас айналасындағы қолмен тығыздалатын топырақ көлемін анықтаймыз
Vқолмен тығызд = 0,7∙15,885=11,11м3
Осыны негізге ала отырып жалпы қолмен тығыздалатын топырақ көлемін анықтаймыз. Ол былай есептеледі:
Vжалпы қолмен тығызд. = Vқолмен тығызд · nіргетас = 11,11∙55=611,05м3(18)
мұндағы nіргетас - іргетас саны.
Қайта салынып механикалық әдіспен тығыздалатын топырақ көлемі мына формуламен анықталады:
Vмех тығызд = Vқайта толтыру− Vқолмен тығызд = 8491,7-11,11=8480,59м3 (19)
Ал тығыздалған топырақ ауданы мына формуламен табылады:
Fтығызд=Vқайта толтыруhтығызд=8491,70,2=41458,5м2 (20)
мұндағы Fтығызд-тығыздалатын топырақ ауданы, м2; hтығызд-тығыздалатын қабат қалыңдығы, м.
3 Жер кавальерлерінің орналасу сұлбасын есептеу
Әдетте қайта толтыруға арналған топырақ қазаншұңқыр жарқабағынан 1 метрден кем емес қашықтықта ұзын бойлық кавальер түрінде орналасады. Ол үшін қайта толтыруға қажетті топырақ көлемін міндетті түрде анықтап алу қажет. Мысалы, тәжірибе жүзінде сазды топырақ қайта толтыруда қолданылмайды, сондықтан түгелдей құрылыс алаңының сыртына шығарылып тасталады.
Топырақтың алғашқы қопсу коэффициентін немесе қопсу көрсеткішін есепке алу негізінде анықталғандай, кавальер көлемі қайта толтыру көлеміне тең.
Топырақтың орналасу алаңын анықтау үшін міндетті түрде имарат сұлбасы бойынша қазу құралдарының жүру және өту жолдарын есепке ала отырып, кавальердің ұзындыңын тағайындайды. Кавальердің биіктігі 1,5 метрден 3 метрге дейінгі аралықта тағайындалады.
Кавальер ені мына формуламен анықталады:
Вкав=2∙Vкавhкав∙Lкав=2∙8491,73∙120= 47,1 м (21)
Мұндағы Вкав- кавальердің ені, м; Vкав- кавальердің көлемі, м3; hкав- кавальердің биіктігі, м; Lкав- кавальердің ұзындығы, м.
Сурет 4. Кавальерді есептеуге арналған сұлба
Қазаншұңқырлар жасағанда келесі жұмыс процесстері орындалады: жиекке төгу немесе көлік құралына артып топырақты өңдеу; топырақты ауыстыру немесе тасымалдау; түбін тегістеу; топырақты тегістеп және тығыздап қайта көму.
Қазаншұңқыр өңдеуі топырақты көлік құралына артып, тік күрекпен жабдықталған экскаваторлармен жүргізіледі. Экскаватор шөмішінің сыйымдылығы топырақтың сипатына, жұмыс көлеміне және қазаншұңқыр тереңдігіне байланысты таңдап алынады.
I−III топтағы топырақтарда жұмыс көлемі 10 мың м3 дейін және IV топтағы 5 мың м3 дейін пайдалануға шөміш сыйымдылығы 0,5−0,65 м3 экскаватор, I−III топтағы топырақтарда жұмыс көлемі 10−25 мың м3 дейін, IV топтағы топырақтарда жұмыс көлемі 5-тен 15мың м3 дейін шөміш сыйымдылығы 0,8-10 м3, үлкен көлемді жұмыстарда −1,25 м3 экскаваторлар ұсынылады.
Қазаншұңқырлар маңдайша (бойлай) және қабырғалы (бүйірлі) өтістермен өңделеді. Өтістер саны және олардың параметрлері экскаватордың жұмыс циклін ең аз уақытта қамтамасыз етуімен аныөталады.
Қазым биіктігі ең үлкен қазу биіктігінен артық және шөмішті толтыруды қамтамасыз ететін шамадан кем болмауы керек.
Қабырғалы өтісті қолдану топырақты ұзын ордан, үлкен аралыққа төгуге мүмкіндік береді, бірақ бұл жағдайда өтіс ені ойма үстімен ең үлкен тілу радиусынан, ал тереңдігі қазбаның 0,75 ең үлкен тереңдігінен аспайды. Қазымды маңдайша әдісімен өңдеу тереңдігі және ені ең үлкен ұзын орды өңдеуге мүмкіншілік береді.
4 Жер қазу жұмыстарына қажетті негізгі машиналар мен механизмдерді таңдау
Кешенді механикаландырылған жұмыстарды орындау машиналар кешенінің көмегімен жүзеге асырылады, олар бірін-бірі толықтырып отырады, негізгі параметрлері бойынша өзара байланысты және технологиялық тізбек негізінде орналасады.
Машина және механизмдерді, сондай-ақ жұмыс өндірісінің әдістерін таңдағанда мыналарды ескеру қажет: топырақ түрін, жер имараттарының өлшемдерін, жерасты суының деңгейін, топырақты тасымалдау қашықтығын және жұмыс әрекетінің мерзімін.
Жер қазу жұмыстарына қажетті машиналар мен механизмдер мыналар: бульдозер (өсімдік қабатын тіліп алу, қайта толтыру), экскаватор (топырақты өңдеу), автосамосвалдар (топырақты тасымалдау), монтаждық кран (іргетастарды орнату), тығыздағыш машина (қайта толтырылған топырақты тығыздау), сораптар (су ағызар).
4.1 Өсімдік қабатын тіліп алуға қажетті машинаны таңдау
Өсімдік қабатын тіліп алуға көбіне бульдозерлер және тіркеуішті немесе өзіндік жүрісті скреперлер қолданылады. Машина түрін таңдауда мынаны ескеру қажет, топырақтың өсімдік қабатын тіліп алудың технологиялық процессіне негізгі тілу және топырақтыжылжыту кіреді. Бульдозер топырақты 50−100 метрге дейін (ол бульдозердің қуатына байланысты), тіркеуішті скреперлер 300−1000 метрге дейін, ал өзіндік жүрісті скреперлер 3 км-ге дейін жылжыта алады. Топырақтың өсімдік қабатының үйіндісі қазаншұңқыр жар қабағынан 10 м (бір немесе екі жағына үйгенде) және 5 м (бір жағына үйгенде) қашықтықта орналасуы керек. Осы айтылған ерекшеліктерді ескере отырып бір немесе әртүрлі типтегі машиналарды таңдаймыз. Д-271А маркалы бульдозерді таңдаймыз.
4.2 Топырақты өңдеуге қажетті машинаны таңдау
Қазаншұңқырды өңдеу бір шөмішті экскаватормен жүргізіледі. Жұмыс көлемі 20 мың м3 объектада шөмішінің сыйымдылығы 0,4−0,65 м3 болатын бір шөмішті экскаваторлар және жүккөтерімділігі 4,5-12 т автосамосвалдар; жұмыс көлемі 20 мың м3 артық объектада шөмішінің сыйымдылығы 1,0−1,25 м3 болатын экскаваторлар және жүккөтерімділігі 15-20 т автосамосвалдар қолданады.
Жұмыс құрылғысының түрі (драглайн, тік немесе кері күрек) имараттардың өлшемдеріне, топырақ түріне, жерасты суының деңгейіне және жұмыс әрекетінің мерзіміне байланысты таңдалады.
Тік күрекпен жабдықталған, шөмішінің сыйымдылығы 0,15-тен 2,0 м3 дейінгі экскаваторлар I−III топтағы қазаншұңқыр топырағын өңдеуде, көлікке тиеуде және аз көлемдегі үйіндіде қолданылады.
Кері күректі экскаваторлар ылғал топырақты өңдеуге қабілетті. Олар 4 метрге дейінгі тереңдіктегі қазаншұңқыр, траншейлерді қазуда қолданылады. Бұл кезде топырақ үйіндіде немесе көлік құралында өңделеді.
Шөмішінің сыйымдылығы 0,25-2,0 м3 болатын драглайнмен жабдықталған экскаваторлар қазаншұңқыр, траншей және каналдар (5−10м тереңдіктегі) қазуда , резервуарлар үйінділерін тұрғызуда қолданылады. Драглайн үйіндімен жұмыс жасағанда тиімді.
Кері күректі Э-4111Б маркалы экскаваторды таңдаймыз:
* шөмішінің сыйымдылығы - 0,65 м3;
* топырақ тобы − I−III;
* қазудағы үлкен тереңдік - 5,8 м (траншей үшін);
* қазудағы үлкен тереңдік - 4,0 м (қазаншұңқыр үшін);
* қазудағы үлкен радиус - 9,2 м;
* жебе еңісінің бұрышы - 45оС; 60оС
* жүк түсірудегі бастапқы радиус - 5,0 м (45о) және 3,8 м (60о);
* жүк түсірудегі соңғы радиус - 8,1 м (45о) және 7,0 м (60о);
* жүк түсірудегі бастапқы биіктік - 2,3 м (45о) және 3,1 м (60о);
* жүк түсірудегі соңғы биіктік - 5,2 м (45о) және 6,1 м (60о);
* циклдің ұзақтығы - 21 сек.
Сурет 5. Экскаватор габариттері:
А - ұзындығы 4,61 м; В - ені 2,88 м; Һ - биіктігі 3,28 м; Б - дөңгелек базасы 2,8 м; К - шынжырлы жүріс ұзындығы 3,42 м; В1 - шынжырлы ленталардың ені 0,58 м; r − артқы бөлігінің радиусы 2,9м.
Көліктің толымсыз жүктелуі 15 %, ал артық жүктелуі жүккөтергіштігінен 10 % аспауын қадағалау керек.
4.3 Топырақты тасымалдайтын көлік құралын және түрін таңдау
Экскаваторға қызмет етуші көлік құралдарының саны және жүккөтергіштігі экскаватордың шөміш сыйымдылғына, топырақты тасымалдау қашықтығына, арту жағдайына және топырақты төсеуге байланысты анықталады.
Топырақ тасымалдау кезіндегі бір минуттағы жұмыс циклінің саны мына формула бойынша анықталады:
n=60tжұм.цикл =6020=3(22)
мұндағы tжұм.цикл =20сек- экскаватордың жұмыс циклі.
Бір самосвалды толтыруға қажетті шөміш санын мына формуламен анықтаймыз:
m=Qγ∙e∙Kn=101,4∙0,65∙0,95=11,56 (23)
мұндағы Q- самосвалдың жүккөтерімділігі; γ- қатты күйіндегі топырақтың көлемдік салмағы, ол құм тәрізділер үшін - 1,5 тм3; саз тәрізділер үшін − 1,4 тм3 тең; e- экскаватор шөмішінің сыйымдылығы, оның мәнін (0,65 - 2,0 м3) кесте бойынша қабылдаймыз;Kn- шөмішті тығыз топырақпен толтыру коэффициенті.
Бір самосвалға топырақты тиеу ұзақтығы мына формуламен есептеледі:
tц=m60nc=11,566031,1=254,32сек=4,24 мин≈5 мин (24)
мұндағы с - кездейсоқ кедергі коэффициенті, оны 1,1 тең деп қабылдаймыз.
ϑорт=20 кмсағ
Көлік құралының толық жұмыс циклі былай анықталады:
Тц=tц+2∙L∙60ϑорт+tманевр+tтүсіру=5+ (2∙8∙60)20+3+1=57 мин (25)
Мұндағы tманевр- тиеу және түсіру кезіндегі маневрлік уақыт; tтүсіру- түсіру ұзақтығы, оны 1 минутқа тең деп қабылдаймыз.
4.4 Су ағызар құралын таңдау және олардың керекті санын есептеу
Құрылыс алаңдарының суға толуына жол бермеу үшін көрші алаңдардан енетін және жауын-шашын суларын ағызатын құрылғылар орнату керек. Өсімдік қабатын тіліп алғаннан соң бірден су ағызуды ұйымдастыру үшін міндетті түрде тік жобалауды жүзеге асыру керек, ол үшін алаңды талапқа сай еңіспен (0,02 кем емес) қамтамасыз ету керек.
Жерасты суларының ағыны аз топырақтағы жұмыс өндірісі процессінде қазаншұңқырды кептіру үшін ашық су ағызарлар қолданылады, яғни приямкалардан сорап арқылы суды сору және орларға суды жинау.
Суды сору үшін диафрагмалы, поршенді және ортадан тепкіш сораптар қолданылады.
Сорап түрі қажетті өнімділігіне және көтеру биіктігіне байланысты таңдалады. Сорап саны сыну жағдайында қажетті қосалқыны қоса отырып есеп негізінде анықталады. Сораптың жұмыс өнімділігі мына формуламен анықталады:
N=Fтүбі+Fеңіс∙α∙KПн (26)
мұндағы Fтүбі- қазаншұңқыр түбінің ауданы; Fеңіс- қазаншұңқыр еңісі, олар жерасты суының белгі деңгейінен төмен орналасқан; α- жерасты суының 1 м2 ауданда ағуы,ол α=0,04 м2сағ тең; K=1,5-2,0 - қор коэффициенті (нөсер жауын немесе сорап бұзылған кездегі); Пн- таңдалған сораптың сағаттық өнімділігі, бізде Пн=30-50 аралығына тең.
Су ағызу процессінде қазаншұңқыр тереңдігі, ені мен ұзындығы және аудандары мына теңдіктер негізінде анықталады:
Н′=Н2-1,5=2,6-1,5=1,1 м
а′=а + 2Н′=63+2∙1,1=65,2 м (27)
в′=в + 2Н′=74,5+2∙1,1=76,7 м (28)
F1'=12а'+аН'∙2=12 (65,2+63)∙1,1∙2=(12∙63,9)∙3=141,02 м2 (29)
F2'=12в'+вН'∙2=12 (76,7+74,5)∙1,1∙2=166,32 м2
Fеңіс= F1'+F2'=141,02+166,32=307,34 м2 (30)
Fтүбі=F1=307,34м2 (31)
Осы табылған мәндерді (26) формулаға қойып, сорап жұмысының өнімділігін анықтаймыз:
N=Fтүбі+Fеңіс∙α∙KПн=4693,5+307,34∙0 ,04∙250=8 сорап
7 м дейінгі тереңдіктегі ойықтар үшін диафрагмалы сораптарды, ал одан тереңдері үшін тегеурінді ортадан тепкіш сораптарды пайдалану ұсынылады. Үлкен ауданды қазаншұңқырлар немесе ұзын бойлық траншейлер үшін өнімділігі шағын сораптар қолдану ұсынылады. Бұл қазаншұңқырды периметрі бойынша тең бөлуге мүмкіндік береді, ол жұмысты тез әрі сапалы жасауға жол ашады. Сондай-ақ бұл приямкадан суды соруды жеңілдетеді.
Су ағызудың еңбек сыйымдылығын есептегенде мынаны ескеру қажет, сораптар жұмыстың ауысымына тәуелсіз тәулік бойы жұмыс істеуге есептеледі. Шағын көлемдегі қазаншұңқырларда жеке тұрған іргетастар астынан суды сору қазаншұңқырды қазу кезінде жүргізіледі, содан кейін сору жұмысы тоқтатылады. Екінші ретті су сору іргетасты монтаждау алдында жүргізіледі және қазаншұңқыр қойнына топырақты қайта салып тығыздағанға дейін жалғасады. Сораптардың жұмысын, приямкалар мен қазаншұңқыр түбінің еңісінің жағдайын қадағалау үшін слесарлар мен жер қазушылар қызмет етеді. Шағын көлемді су ағуында сораптар периодты түрде қосылуы мүмкін.
4.5 Іргетасты орнатуға арналған монтаждық кранды таңдау
Монтаждық кранның негізгі жұмыс параметрлері мыналар:
* жүккөтергіштігі Q - массасы үлкен жүкті орнықтылық және беріктік қорларын сақтай отырып конструкцияның көтеру қабілеті, т; ол мына теңдік негізінде анықталады:
Q=Рэ+Ржабд (32)
мұндағы Рэ- элементтің салмағы (іргетас), т; Ржабд- оған орнатылған жабдықтың массасы (стропа массасы), т.
Элементтің көлемі мына теңдікпен табылады:
Vэ=А∙В∙0,5=3∙2,5∙0,5=3,75м3 (33)
Ал салмағы былай анықталады:
Рэ=m=ρ∙Vэ=2000∙3,75= 7500кг=7,5 т (34)
Онда СНиП бойынша Ржабд = 511 кг = 0,511 т
Осы мәндердің барлығын (32) формулаға қойып,кранның жүккөтергіштігін табамыз:
Q=Рэ+Ржабд =7,5+0,511=8,011 т
Сондықтан жүккөтергіштігі 5 т тең стропаны таңдаймыз.
* Ілмектің көтерілу биіктігі Нілм - кранның тұрақ деңгейінен жүкпен тартылған полипласт ілмегіне дейінгі қашықтық,м ; ол мына теңдік негізінде анықталады:
Нілм = һ + һо + һс (35)
мұндағы һ - іргетас биіктігі; һо - элементтерді бұрынғы орнатылған құрылымдардың үстінен жоғары көтеріп орнына қондыру ережесіне сәйкес аралық 0,5 м кем болмауы қажет; һс - строптың биіктігі, элементтің үстіңгі белгісінен кранның ілмегіне дейінгі аралық, м.
һ = Н2 болса, онда (35) формуладан табатынымыз
Нілм =2,5 + 0,5 + 5 = 8 м
* Кран ілмегінің қажетті жебе құлашы lілм - кранның айналма платформасының тік бұралу осьтерінің және ілмектің құрсама центрі арқылы өтетін тік осьтерінің арасындағы қашықтық, м. Ол былай анықталады:
l=a+dНілм-hшhп+hc+c (36)
мұндағы a- строповка центрінен көтерілген іргетас жиегіне дейінгі қашықтық, м; d- кран жебесі мен іргетас арасындағы қашықтық (0,5 м кем емес); hш- кранның тұрған деңгейінен жебенің өкше топсасына дейінгі биіктік (оны 1 м тең деп қабылдаймыз); hп- полипласттың керіліп тұрғандағы биіктігі ( оны 1 м кемемес мәнде қабылдаймыз);hc- строптың биіктігі, элементтің үстіңгі белгісінен кранның ілмегіне дейінгі аралық, м; с - кран айналатын осьтен жебе өкшесінің топсасына дейінгі аралық (1м кем емес алынады), м.
Сурет 6. Іргетасты орналастырудың сұлбасы:
1 іргетас; 2 монтаждық кран
4.6 Топырақты қайта толтыруға және тығыздауға қажетті машиналар мен механизмдерін таңдау
Қазаншұңқыр қойнын топырақпен қайта толтыру және тегістеу үшін аз габаритті бульдозерлер және қайта салынатын топырақ алыс қашықтықта орналасса автосамосвалдар қолданылады. Салынған қабат тереңдігі құм үшін 70 см-ден, құмдақ және саздақ топырақтар үшін - 60 см, ал саз үшін 50 см аспауы керек.
Іргетас қойнындағы топырақты тығыздау үшін әдетте машиналар мен механизмдер кешені қолданылады: аз габаритті таяныштар, вибротығыздағыш, виброплит (механикалық әдісте) және әртүрлі жетекті қол тығыздағыштар.
Қол әдіспен
тығыздалған 0,5 - 0,8 м Іргетас
зона
Механикалық әдіспен тығыздалған зона
H · m
Сурет 7. Қайта салынған топырақты тығыздаудың сұлбасы
Есептеп және барлық машина мен механизмдердің түрін таңдағаннан кейін міндетті түрде жер жұмысына қажетті машиналар мен механизмдердің ведомостін құру қажет.
Бізге жер жұмыстарына қажетті машина және механизмдердің тізімі төменде кестеде келтірілген.
Кесте 1
Қажетті машиналар мен механизмдердің ведомості
Атауы
Маркасы
Саны
Техникалық сипаттамалары
Бульдозер
Д-271А
1
Қайырма ұзындығы 3,03
Қайырма биіктігі1,1 м
Қозғалтқыш қуаты 79 кВт
Кері күректі экскаватор
Э-4111Б
1
Шөмішінің сыйымдылығы 0,65 м3
Қазудағы үлкен радиусы 9,2 м
Қазу тереңдігі 4м
Қуаты 59 кВт
Массасы 20,5 т
Автосамосвалдар
КамАз-5511
10
Жүккөтергіштігі 10 т
Қорабының сыйымдылығы 5 м3
Түсіру ұзақтығы 1,8 мин
Монтаждық кран
МКП-25
1
Жебесінің ұзындығы 12,5м
Жүккөтергіштігі 8 т
Төрт тармақты строп
-
2
Жүккөтергіштігі 3 т
Есептік биіктігі 4,24 м
Тығыздаушы машина
Д-12Б
1
Қармау ені 2,5 м
Тығыздау тереңдігі 1000-1200 мм
Жылдамдығы 0,08-0,2 кмсаг
Сораптар
АПН-8
7
Өнімділігі 30 м3саг
... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
