Остік компрессор
Мазмұны
Кіріспе
I. Остік айдауышты сипаттайтын негізгі теңдеулер
II. Осьтік машинаның үдемі мен қуаты
III. Осьтік сығымдағыштардың сипаттамалары және берілімді реттеу
Қорытынды
Пайдаланылған әдебиеттер
Кіріспе
I. Остік айдауышты сипаттайтын негізгі теңдеулер
II. Осьтік машинаның үдемі мен қуаты
III. Осьтік сығымдағыштардың сипаттамалары және берілімді реттеу
Қорытынды
Пайдаланылған әдебиеттер
Компрессор – ауаны, газдарды, буды тиісті қысымға дейін сығатын машина. Бұл гидравликалық машина сорғы қозғалтқыштан алған механикалык энергияны сығылған газдың потенциалдық энергиясына және жылуға түрлендіреді; ең көп тараған түрі — поршеньді Компрессор цилиндрлерінің орналасуына қарай тік, көлденең және V тәрізді компрессорлар болып келеді. Өндірісте қолданылып жүрген Компрессор өнімділігі 500 м3/мин. дейін, ал туындататын қысымы 5 Мпа-ға дейін. Қосарлы іс- әрекетті компрессорларда газ поршеньнің екі жағынан да сығылады. Қысымды 6-8 есе арттыру үшін көп сатылы поршеньді компрессорлар қолданылады. Оларда газ бірнеше цилиндрде сығылады. Компрессорлардың цилиндрлері мен сатылар аралығында газ біршама салқындап үлгереді, сондыктан компрессорларды жетектеуге энергия шығыны азаяды да, майлау майының тұтанып кетпеу қауіпсіздігі камтамасыз етіледі. Газдар химиялық белсенді болса, диафрагмалы компрессорлар (қараңыз ) колданылады, оларда поршень міндетін майлауды қажет етпейтін иілгіш диафрагма (мембрана) атқарады. Қысым 0,8 Мпа-ға дейін болса, құрылымы қарапайым, өлшемі шағын тілімшелі ротациялық (қараңыз ) компрессорлар, көп көлемде газ алу үшін орта тепкіш компрессорлар (немесе турбокомпроцессорлар) қолданылады. Осьтік компрессорлар жоғары өнімді әрі тиімді. Сонымен қатар мұндай компрессорлар көп сатылы болып келеді, өйткені бір сатыдағы қысымның артуы 1,2—1,3- тен аспайды. Осьтік компрессорлар ортатепкіш құрамалы компрессорлардың бірінші сатылысы ретінде де саналады. [1]
Остік айдауышты сипаттайтын негізгі теңдеулер
Остік айдаушыларда жұмыстық дөнгелек оске отырғызылатын төлкеге (втулка) орнатылған, консольдық қалақтардан тұрады. Остік айдауыштың жұмысын сипаттайтын негізгі теңдеулерді шығару үшін шарбақтардың (решеток) профилі теориясы қолданылады. Жұмыс дөнгелегін жазып тастау арқылы профилдердің жазық шарбақтарын қарастырамыз.
Шарбақтың геометриясын сипаттайтын негізгі шама: шарбақтың бағыттық қозғалысында өлшенген екі қалақтың арасындағы қашықтыққ тең, қалақтар қадамы болып табылатын t; шарбақтың ені В; қалақша қимасының хордасының ұзындығы b; кіре-беріс пен шығудағы қалақшалық бұрыштар β1л және β2л; қалақтың хордасы мен шарбақ осі арасындағы бұрыш βу. Шарбақтың салыстырмалы қадамы деп шарбақ қадамының хордаға қатынасын айтады.
Кері шама шарбақтың қоюлығы деп аталады.
Остік айдауышты сипаттайтын негізгі теңдеулер
Остік айдаушыларда жұмыстық дөнгелек оске отырғызылатын төлкеге (втулка) орнатылған, консольдық қалақтардан тұрады. Остік айдауыштың жұмысын сипаттайтын негізгі теңдеулерді шығару үшін шарбақтардың (решеток) профилі теориясы қолданылады. Жұмыс дөнгелегін жазып тастау арқылы профилдердің жазық шарбақтарын қарастырамыз.
Шарбақтың геометриясын сипаттайтын негізгі шама: шарбақтың бағыттық қозғалысында өлшенген екі қалақтың арасындағы қашықтыққ тең, қалақтар қадамы болып табылатын t; шарбақтың ені В; қалақша қимасының хордасының ұзындығы b; кіре-беріс пен шығудағы қалақшалық бұрыштар β1л және β2л; қалақтың хордасы мен шарбақ осі арасындағы бұрыш βу. Шарбақтың салыстырмалы қадамы деп шарбақ қадамының хордаға қатынасын айтады.
Кері шама шарбақтың қоюлығы деп аталады.
[1]. Кабашев Р.А., Кадырбаев А.К., Кекильбаев А.М. Жылу техникасы. Алматы, Бастау, 2008 -425 б изд.
[2]. Ландау Л. Д., Лифшиц Е. М. Глава X. Одномерное движение сжимаемого газа. § 97. Истечение газа через сопло // Теоретическая физика. — Т. 6. Гидродинамика.
[3]. Моравский А. В., Файн М. А. Огонь в упряжке, или Как изобретают тепловые двигатели. — М.: Знание, 1990. — 192 с. — (Жизнь замечательных идей). — 50 000 экз. — ISBN 5-07-000069-1. http://psu.kz/arm/upload/umk/62150.doc: .
[2]. Ландау Л. Д., Лифшиц Е. М. Глава X. Одномерное движение сжимаемого газа. § 97. Истечение газа через сопло // Теоретическая физика. — Т. 6. Гидродинамика.
[3]. Моравский А. В., Файн М. А. Огонь в упряжке, или Как изобретают тепловые двигатели. — М.: Знание, 1990. — 192 с. — (Жизнь замечательных идей). — 50 000 экз. — ISBN 5-07-000069-1. http://psu.kz/arm/upload/umk/62150.doc: .
Мазмұны
Кіріспе
I. Остік айдауышты сипаттайтын негізгі теңдеулер
II. Осьтік машинаның үдемі мен қуаты
III. Осьтік сығымдағыштардың сипаттамалары және берілімді реттеу
Қорытынды
Пайдаланылған әдебиеттер
Кіріспе
Компрессор - ауаны, газдарды, буды тиісті қысымға дейін сығатын машина. Бұл гидравликалық машина сорғы қозғалтқыштан алған механикалык энергияны сығылған газдың потенциалдық энергиясына және жылуға түрлендіреді; ең көп тараған түрі -- поршеньді Компрессор цилиндрлерінің орналасуына қарай тік, көлденең және V тәрізді компрессорлар болып келеді. Өндірісте қолданылып жүрген Компрессор өнімділігі 500 м3мин. дейін, ал туындататын қысымы 5 Мпа-ға дейін. Қосарлы іс- әрекетті компрессорларда газ поршеньнің екі жағынан да сығылады. Қысымды 6-8 есе арттыру үшін көп сатылы поршеньді компрессорлар қолданылады. Оларда газ бірнеше цилиндрде сығылады. Компрессорлардың цилиндрлері мен сатылар аралығында газ біршама салқындап үлгереді, сондыктан компрессорларды жетектеуге энергия шығыны азаяды да, майлау майының тұтанып кетпеу қауіпсіздігі камтамасыз етіледі. Газдар химиялық белсенді болса, диафрагмалы компрессорлар (қараңыз ) колданылады, оларда поршень міндетін майлауды қажет етпейтін иілгіш диафрагма (мембрана) атқарады. Қысым 0,8 Мпа-ға дейін болса, құрылымы қарапайым, өлшемі шағын тілімшелі ротациялық (қараңыз ) компрессорлар, көп көлемде газ алу үшін орта тепкіш компрессорлар (немесе турбокомпроцессорлар) қолданылады. Осьтік компрессорлар жоғары өнімді әрі тиімді. Сонымен қатар мұндай компрессорлар көп сатылы болып келеді, өйткені бір сатыдағы қысымның артуы 1,2 -- 1,3- тен аспайды. Осьтік компрессорлар ортатепкіш құрамалы компрессорлардың бірінші сатылысы ретінде де саналады. [1]
Остік айдауышты сипаттайтын негізгі теңдеулер
Остік айдаушыларда жұмыстық дөнгелек оске отырғызылатын төлкеге (втулка) орнатылған, консольдық қалақтардан тұрады. Остік айдауыштың жұмысын сипаттайтын негізгі теңдеулерді шығару үшін шарбақтардың (решеток) профилі теориясы қолданылады. Жұмыс дөнгелегін жазып тастау арқылы профилдердің жазық шарбақтарын қарастырамыз.
Шарбақтың геометриясын сипаттайтын негізгі шама: шарбақтың бағыттық қозғалысында өлшенген екі қалақтың арасындағы қашықтыққ тең, қалақтар қадамы болып табылатын t; шарбақтың ені В; қалақша қимасының хордасының ұзындығы b; кіре-беріс пен шығудағы қалақшалық бұрыштар β1л және β2л; қалақтың хордасы мен шарбақ осі арасындағы бұрыш βу. Шарбақтың салыстырмалы қадамы деп шарбақ қадамының хордаға қатынасын айтады.
Кері шама шарбақтың қоюлығы деп аталады.
Шарбақ арқылы өтетін ағынның кинематикалық параметрлеры - бұл кіре-беріс пен шығудағы тасымалдаушы, салыстырмалы және абсолютті жылдамдықтар - u1, w1, c1, u2, w2, c2; кіре-беріс пен шығу бұрыштары, яғни шарбақ осі мен кіре-беріс пен шығудағы салыстырмалы жылдамдығы - β1 және β2; шабуыл бұрышы - і, қалып қойғыш бұрышы - σ.
Абсолютті жылдамдық энергиясының теңдеуі. Жұмыс дөнгелегінің қалақтарының ағынға берілген энергиясы Эйлер теңдеуімен анықталады(33), мұнда u2=u1=u.

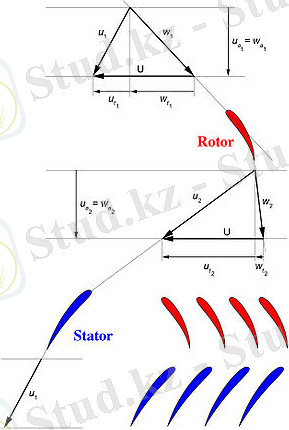

(9.1) Жылбамдықтар жоспарында (32-сурет), абсолюттіжәне салыстырмалы жылдамдықтар шамасы мен бағытын профилдер шарбағына ауыстырып, ағынды (с2u с1u) айналдырғанда кіре-беріс пен шығудағы ағынның қалып жатқанын (σ!=0 көреміз.
Кіре-берістегі аудан мен шығудағы аудан тең болғандықтан, беріктік теңдеуін былай жазуға болады
Ені шарбақтың қадамына тең салыстырмалы қозғалыстағы ағын қарасатырылып жатыр. Қозғалыстың Δrtw1ap1w1aшамасына ие болған машина осімен бағытталған масса Δrtw1ap1, 1секунд ішінде 1-1 қимасы арқылы өтеді. Ал 2-2 қимасы үшін Δrtw2ap2w2a болады.
Егер p1 және р2 -- 1-1 және 2-2 қималарындағы қысым болып табылса, онда оған әсер ететін күш Δrtp1 и Δrtp2 болып табылады. Бастапқы жылдамдық бағытына сәйкес ағынға әсер ететін импульстің ішкі күштері қозғалыс шамасының ... жалғасы
Кіріспе
I. Остік айдауышты сипаттайтын негізгі теңдеулер
II. Осьтік машинаның үдемі мен қуаты
III. Осьтік сығымдағыштардың сипаттамалары және берілімді реттеу
Қорытынды
Пайдаланылған әдебиеттер
Кіріспе
Компрессор - ауаны, газдарды, буды тиісті қысымға дейін сығатын машина. Бұл гидравликалық машина сорғы қозғалтқыштан алған механикалык энергияны сығылған газдың потенциалдық энергиясына және жылуға түрлендіреді; ең көп тараған түрі -- поршеньді Компрессор цилиндрлерінің орналасуына қарай тік, көлденең және V тәрізді компрессорлар болып келеді. Өндірісте қолданылып жүрген Компрессор өнімділігі 500 м3мин. дейін, ал туындататын қысымы 5 Мпа-ға дейін. Қосарлы іс- әрекетті компрессорларда газ поршеньнің екі жағынан да сығылады. Қысымды 6-8 есе арттыру үшін көп сатылы поршеньді компрессорлар қолданылады. Оларда газ бірнеше цилиндрде сығылады. Компрессорлардың цилиндрлері мен сатылар аралығында газ біршама салқындап үлгереді, сондыктан компрессорларды жетектеуге энергия шығыны азаяды да, майлау майының тұтанып кетпеу қауіпсіздігі камтамасыз етіледі. Газдар химиялық белсенді болса, диафрагмалы компрессорлар (қараңыз ) колданылады, оларда поршень міндетін майлауды қажет етпейтін иілгіш диафрагма (мембрана) атқарады. Қысым 0,8 Мпа-ға дейін болса, құрылымы қарапайым, өлшемі шағын тілімшелі ротациялық (қараңыз ) компрессорлар, көп көлемде газ алу үшін орта тепкіш компрессорлар (немесе турбокомпроцессорлар) қолданылады. Осьтік компрессорлар жоғары өнімді әрі тиімді. Сонымен қатар мұндай компрессорлар көп сатылы болып келеді, өйткені бір сатыдағы қысымның артуы 1,2 -- 1,3- тен аспайды. Осьтік компрессорлар ортатепкіш құрамалы компрессорлардың бірінші сатылысы ретінде де саналады. [1]
Остік айдауышты сипаттайтын негізгі теңдеулер
Остік айдаушыларда жұмыстық дөнгелек оске отырғызылатын төлкеге (втулка) орнатылған, консольдық қалақтардан тұрады. Остік айдауыштың жұмысын сипаттайтын негізгі теңдеулерді шығару үшін шарбақтардың (решеток) профилі теориясы қолданылады. Жұмыс дөнгелегін жазып тастау арқылы профилдердің жазық шарбақтарын қарастырамыз.
Шарбақтың геометриясын сипаттайтын негізгі шама: шарбақтың бағыттық қозғалысында өлшенген екі қалақтың арасындағы қашықтыққ тең, қалақтар қадамы болып табылатын t; шарбақтың ені В; қалақша қимасының хордасының ұзындығы b; кіре-беріс пен шығудағы қалақшалық бұрыштар β1л және β2л; қалақтың хордасы мен шарбақ осі арасындағы бұрыш βу. Шарбақтың салыстырмалы қадамы деп шарбақ қадамының хордаға қатынасын айтады.
Кері шама шарбақтың қоюлығы деп аталады.
Шарбақ арқылы өтетін ағынның кинематикалық параметрлеры - бұл кіре-беріс пен шығудағы тасымалдаушы, салыстырмалы және абсолютті жылдамдықтар - u1, w1, c1, u2, w2, c2; кіре-беріс пен шығу бұрыштары, яғни шарбақ осі мен кіре-беріс пен шығудағы салыстырмалы жылдамдығы - β1 және β2; шабуыл бұрышы - і, қалып қойғыш бұрышы - σ.
Абсолютті жылдамдық энергиясының теңдеуі. Жұмыс дөнгелегінің қалақтарының ағынға берілген энергиясы Эйлер теңдеуімен анықталады(33), мұнда u2=u1=u.
(9.1) Жылбамдықтар жоспарында (32-сурет), абсолюттіжәне салыстырмалы жылдамдықтар шамасы мен бағытын профилдер шарбағына ауыстырып, ағынды (с2u с1u) айналдырғанда кіре-беріс пен шығудағы ағынның қалып жатқанын (σ!=0 көреміз.
Кіре-берістегі аудан мен шығудағы аудан тең болғандықтан, беріктік теңдеуін былай жазуға болады
Ені шарбақтың қадамына тең салыстырмалы қозғалыстағы ағын қарасатырылып жатыр. Қозғалыстың Δrtw1ap1w1aшамасына ие болған машина осімен бағытталған масса Δrtw1ap1, 1секунд ішінде 1-1 қимасы арқылы өтеді. Ал 2-2 қимасы үшін Δrtw2ap2w2a болады.
Егер p1 және р2 -- 1-1 және 2-2 қималарындағы қысым болып табылса, онда оған әсер ететін күш Δrtp1 и Δrtp2 болып табылады. Бастапқы жылдамдық бағытына сәйкес ағынға әсер ететін импульстің ішкі күштері қозғалыс шамасының ... жалғасы
