Майлау жүйесі

1,Майлау жүйелері,
2,Майлау жүйесінің түрлері.
3,Майлау және құю қондырғылары
Майлау жүйелері.
Қозғалтқыштың майлау жүйесі қондырғылырдың жиынтығынан тұрады: жағармайды сақтау, оны үйкеліс беттеріне беру, майды ластағыш заттардан тазарту, салқындату, сонымен бірге майлауды және май күйін бақылау қондырғылары. Қозғалтқышты майлау өте жоғары желінудің, қызудың және үйкеліс беттерінің тежелуінің алдын алу үшін, қозғалтқыштың индикаторлық қуатының үйкеліске кететін шығынын азайту, сонымен бірге үйкеліс беттерінен жылуды алу үшін қажет.
Майлау жүйесінің түрлері.
Піспекті қозғалтқыштардың үйкеліс түйіндеріне май берудің тәсілдеріне байланысты майлау жүйесі келесі түрлерге бөлінеді:
1) шашырату арқылы, 2) қысым арқылы және 3) біріккен.
Шашырату арқылы майлау жүйелерінде жылдам айналатын бөлшектермен май өте майда тамшыларға майдаланады (мысалға, иінді білікпен). Осының себебінен картердің бос кеңістігі майдың майда тамшыларымен толады және де олар үйкеліс беттерінің аралығындағы саңылауларға кіреді. Бұл майлаудың түрі қозғалтқыштардың ескі құрылымдарында қолданылған. Қазіргі уақытта ол, едәуір кемшіліктері (май шығынының жоғарылығы, оның жылдам тотығуы, қозғалтқыштың жауапты түйіндерін майлаудың жеткіліксіз сенімділігі) болғандықтан аз қолданылады.
Майлау жүйесінде май картерден үйкеліс беттеріне арналармен сорғы арқылы қысыммен беріліп, одан қайтадан картерге ағып келеді. Сонымен бірге үйкеліс беттеріне майдың қажетті мөлшері беріледі және оның жылдам айналымы қамтамассыз етіледі.

        СӨЖ
ӘБДІРАЗАҚ АЯН
Майлау жүйелері.
Қозғалтқыштың майлау жүйесі қондырғылырдың жиынтығынан тұрады: жағармайды сақтау, оны үйкеліс беттеріне беру, майды ластағыш заттардан тазарту, ... ... ... ... және май ... ... қондырғылары. Қозғалтқышты майлау өте жоғары желінудің, қызудың және ... ... ... ... алу ... ... ... қуатының үйкеліске кететін шығынын азайту, сонымен бірге үйкеліс беттерінен жылуды алу үшін ... ... ... ... үйкеліс түйіндеріне май берудің тәсілдеріне байланысты майлау жүйесі келесі түрлерге ... ... ... 2) ... ... және 3) ... арқылы майлау жүйелерінде жылдам айналатын бөлшектермен май өте майда тамшыларға майдаланады (мысалға, иінді білікпен). Осының себебінен картердің бос кеңістігі майдың ... ... ... және де олар ... ... аралығындағы саңылауларға кіреді. Бұл майлаудың түрі қозғалтқыштардың ескі құрылымдарында қолданылған. ... ... ол, ... ... (май ... ... оның ... тотығуы, қозғалтқыштың жауапты түйіндерін майлаудың жеткіліксіз сенімділігі) болғандықтан аз қолданылады.
Майлау жүйесінде май картерден үйкеліс ... ... ... арқылы қысыммен беріліп, одан қайтадан картерге ағып келеді. Сонымен бірге үйкеліс беттеріне майдың қажетті ... ... және оның ... ... қамтамассыз етіледі.
Қазіргі заманғы піспекті қозғалтқыштарда біріккен майлау жүйесі қолданылады: өте жүктемелі беттер ... ... ... және ... мойынтіректері, бөлу білігінің мойынтіректері және т.б.) майды қысыммен беру арқылы майланады, ал басқалары - ... ... ... ... сиымдылықтың орналасу орнына байланысты:
- ылғал картерлі майлау жүйесі (картер майға толтырылған);
- құрғақ картерлі ... ... ... бөлінеді.
Көптеген қазіргі заманғы піспекті қозғалтқыштарда ылғал картерлі майлау ... ... ... қозғалтқыштардың картерінде көбіктенудің күштілігі себебінен құрғақ картерлі жүйе қолданады, себебі май ... ... ... ... мүлдем тоқтатады. Құрғақ картерлі майлау жүйесі үлкен биіктіктерден өтуге есептелген көлік құралдарында орналасқан ... да ... ... ... ... құрғату үшін картердің алдыңғы және артқы жағына екі сорғыш сорғы қондырылады. Қозғалтқыштың биіктігін азайту және ... аз ... ... картерлі майлау жүйесінің артықшылығы болып табылады, себебі майды шайқаудың керексіздігі және цилиндр қабырғаларына оның ... ... ... ... мен ... және май құю операциясы автомобильге тезникалық қызмет көрсету және жөндеу жұмыстарының негізгі бөлігі болып саналады және бірінші техникалық қызмет ... 30%, ... ... ... ... кезінде еңбек шығынының 17% құрайды.
Бұл жұмыс түрінің кешені төмендегідей:
* автомобиль қозғалтқышының ... ... ... ... ... ... ... белдеме, беріліс қорабының картерлеріне трансмиссиялық май құю;
* пайдаланылған майларды жинау;
* қою майлауды қажет ететін тораптарды ... ... ... ... қозғалтқыштың майлау жүйесін тазарту;
* тежегіш жүйесіне жұмыс сұйықтығын құю;
* суыту ... ... ... ... ... ауа ... және ... санамаланған жұмыс түрлеріне өндірісте сәйкес қондырғылардың түрлі модельдері шығарылады. Түрінің көптігіне қарамастан, мұндай қондырғылар құрылымы мен элементтерінің ... ... ... ... ... ... ... үлестіруші, сақтандырушы аппараттар, шланг, беріліс қондырғылары.
Функциялық белгілеріне қарай майлау және май құю ... ... ... ... ... майлау жүйесіне май құю қондырғысы;
* тораптарды сұйық ... ... ... ... ... ... жинау қондырғысы;
* тораптарды қою маймен майлау қондырғысы;
* қысылған ауа даярлау және беруге арналған қондырғы;
* тежегіштің ... ... ... ... құю ... ... ... жүйесіне май құюға және жууға арналған қондырғылар.
Қондырғы есебінен өсіп отыратын жұмыстық қысым ... ... ... бөлінеді:
* төменгі қысымды қондырғылар (мотор майлары үшін 0,7 МПа);
* ... ... ... ... майлар үшін 0,7...2,5 МПа);
* жоғары қысымды қондырғылар (қою майлау үшін 15...40 ... және май құю ... ... ... және жылжымалы болады.
Майлау және май құю қондырғыларындағы жетек түрлері ... ... ... электрлік, гидравликалық, пневматикалық.
Механикалық жетекті қондырғыларда пайда болатын қысы шамасына байланысты плунжерлі және ... ... ... ... шағы, жылжымалы қондырғыларда қолданылады және қалақшалы білік жетегімен жалғастырылған піспекті және плунжерлі сораптардан ... ... жүйе ... ... ... және май құю ... құрылымдық ерекшеліктері.
Майтаратушы қондырғы бірмезгілде беру мен берілген майдың жалпы ... ... ... қозғалтқышына май құюға арналған. Жылжу дәрежесіне қарай қондырғылары орнықты және жылжымалы; жетек түріне ... ... және ... ... май ... ... тәсіліне қарай көлемдік және лездік болып бөлінеді.

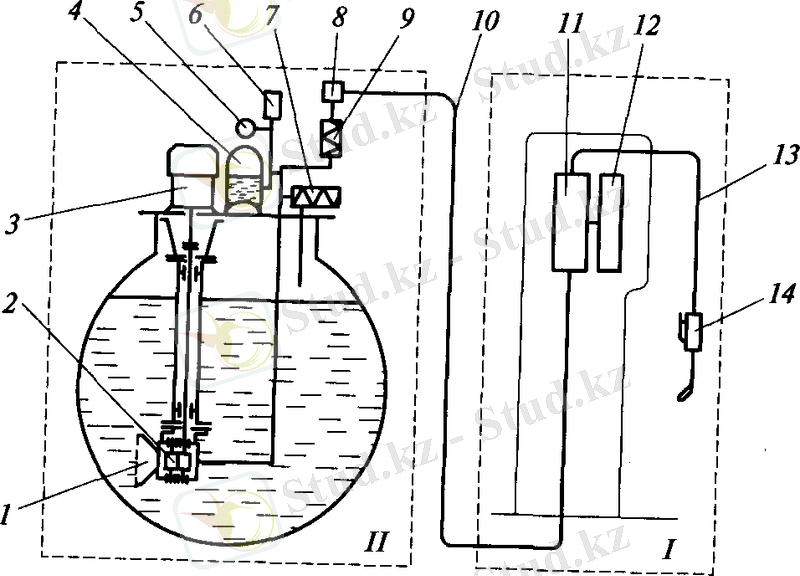

Электрлі жетекті, орнықты май ... ... ... ... және оның принциптік сүлбесі 9.1-суретте келтірілген.
996951159510Қондырғы 2 бөліктен тұрады: май таратушы баған І және ... ... ... ІІ. ... ... мен сораптық қондырғы жылытылатын бөлемеде орнықты (стационарлы) орнатылады және 80С төмен емес температурада жұмыс жасайды.
9.1-сурет. Май таратушы қондырғының ... ...
- май ... ... -- ... соаптық қондырғы; 1- шала-шарпы тазарту сүзгісі; 2 -- тегершекті сорап; З -- ... ... 5 -- ... 6 -- ... автоматты өшіргіш (қысым релесі); 7 -- сақтандырғыш клапан; 8 -- мұқият тазарту сүзгісі; 9 -- ... ... 10 -- ... ... 11 -- май ... 12 -- санаушы механизм; 13 -- таратушы жең; 14 -- таратушы кран.
Май таратушы баған ... май ... 11 ... ... 12 және жеңі бар 13 ... ... 14 ... Май санауышқа құбыржелі арқылы беріледі 10 оның соңына сораптық қондырғыны санағыштан бөліп тұратын шұра орнатылады.
Сораптық қондырғы электрқозғалтқыштан жетек алатын ... ... 2; ... ... 4; ... тазалау сүзгісінен 8 ; манометрі 5 бар қозғалтқышты автоматты ажыратқыш; қайтарма 9 және сақтандырғыш 7 ... ... ... ... ... ... орнатылады. Сорушы құбыржелісіне шала-шарпы тазартатын торлы сүзгі мен сорушы клапан орнатылады.
Ыдыстан ... май ... ... мен ... ... ... ... қамтамасыз ететін пневмогидравликалық аккумуляторға беріледі. Құбыр желілермен пневмогидравликалық ... ... ... ... ... қозғалтқышты басқаруға арналған автоматты өшіргішпен жалғанған. Сорапты қондырғының автоматты түрде қосылуы мен ажырауы таратушы пистолеттің ... басу ... ... ... іске ... ... майды айдауыштар автомобильдің үйкелуші тораптарына прес-майсауыт арқылы қою майды енгізуге ... ... ... 20...40МПа аралығында өсіп отыратынқысымды плунжерлі сорапты қолдану болып табылады. Сорап жетегі қолдық, электромеханикалық, пневматикалық болуы мүмкін.

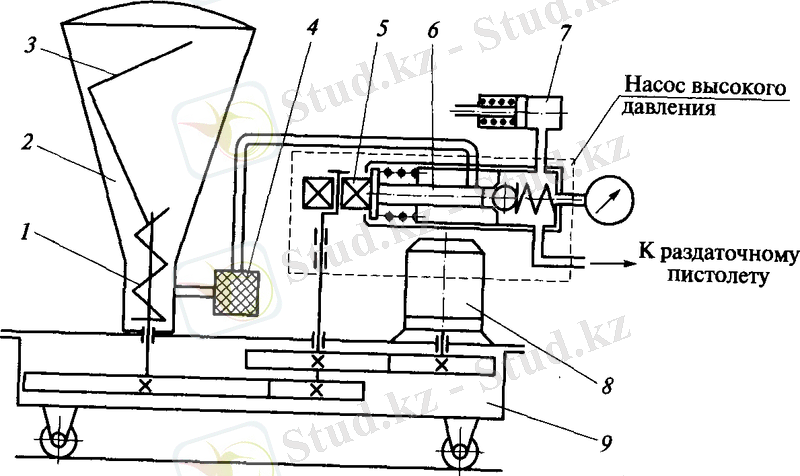

-3810401320Электромеханикалық ... май ... ... ... орнатылған (9.2 - сурет).
9.2-сурет. Электромеханикалық жетекті ... ... ... 1 -- ... ... 2 -- бункер; 3 -- қопсытқы; 4 -- торлы ... 5 -- ... ... ... жетегінің мойынтірегі; 6 -- жоғары қысымды сораптың плунжерлі ... 7 -- ... ... 8 -- ... -- ... ... ... және максималды қысымы 40 МПа болатын плунжерлі сорап қойылған.
Май қопсытқы 3 мен шнек ... ... 2 ... ... арқылы жоғары қысымды сораптың 6 плунжерлі жұбына беріледі. Сораптың білігіне өзінің ... ... ... ... (торец) тірелетін мойынтірек орналасқан. Қопсытқының бұрама білігі мен плунжер ... ... 5 ... ... 9 арқылы электроқозғалтқыштан 8 алады.
Сақтандырғыш клапан 7 қысым 25 МПа асқанда автоматты түрде қозғалтқышты өшіруге және ... 25 МПа ... ... іске ... қамтамасыз етеді.
Пайдаланылған майды жинау қондырғысы

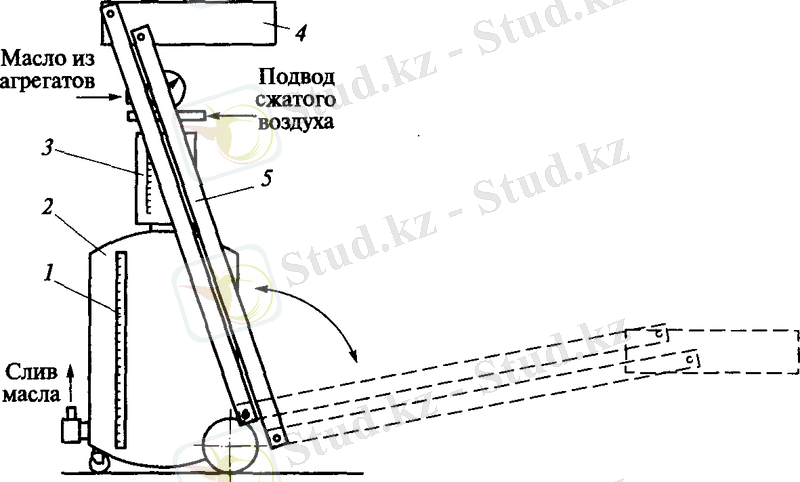

-38101169670Автомобиль агрегаттарындағы пайдаланылған майды жинау қондырғысы орнықты және ... ... ... Қарапайы конструкциясы негізінен арбашаға орнатылған бактан және қабылдаушы шұңғыдан тұрады. (9.3 ... - ... ... ... ... ... ... -- бактағы май деңгеін бақылаушы индикатор; 2 -- бак; 3 -- ... ... 4 -- ... ... 5 - ... ... ... ауа даярлау және беру қондырғысы. Компрессорлар
Сығылған ауа - автомобиль көліктік кәсіпорындарында кеңінен қолданылады. ... ... ... ... ... шиналарды толтыруға; лакпен сырлау және коррозияға қарсы материалдарын жағу ... және т.б. ... ... ... негізгі элементі компрессор болып табылады. Құрылымы мен жұмыс принципіне қарай компрессорлар піспекті, ортадан тепкі, ротационды, жарғақты болып бөлінеді. Автокөлік кәсіпорындарында ... ... кең ... ... ... ... ... ауа жабық цилиндр кеңістігінде піспектің қайталама қозғалысының есебінде сығылады.
Піспекті компрессорлардың артықшылығы: бастапқы құн төмендігі, пайдаланудың қарапайымдылығы мен қайта жөндеу ... ... ... ... ... ... ... шу мен дірілдің болуы, жанасу үйкелісінің болуы (майлау жүйесіне қойылатын талаптарды жоғарылатады), дайындалатын ... ... ... ... ... мен ауаны суытатаын арнай қондырғыларды қолдану қажеттігі туындайды).
Компрессор - компрессорлы қалпақша, ... ... ... ... ... ... қондырғысы, ауа мен агрегаттарды суытатын қондырғылардан тұратын агрегат. Піспекті компрессорлар келесі белгілері бойынша сыныпталады:
* әсер ету тәсіліне ... - ... және қос ... ... осінің орналасуына қарай - тік, көлденең, бұрыштық, цилиндрлердің жұлдызша тәріздес орналасуы;
* саты санына байланысты - бір-; екі-; ... ... саны ... - бір-, екі-, ... ... қысымы - төменгі және жоғарғы (максималды қысым 250- 106 Н/м2);
* суыту тәсіліне ... - ... және ... ... ... ... айналу жиілігі - жайжүрісті (200 мин-1 аспайды ); орташа шапшаң жүрісті (200... 450 мин[-1]); жылдам ... (450... 1000 ... ... ... байланысты - коаксиалды (электрқозғалтқыш білігінен тікелей жетек алу); белдікті беріліс арқылы;
* орнатылуына байланысты - орнықты және ... ... әр ... ауа сору ... ... ... ... сығылады. Мұндай жұмыс сүлбесі жоғары өнімділікті қамтамасыз ете ... ... ... ... ... екі сатылы қысу процесін қолданған тиімді саналады. Бұл принципте екі сатылы қалпақша орнатылады. (9.4 - ... ... ауа ... ... ... ... 13, 14 ... сатыда белгілі-бір өтпелі қысымға дейін сығылады, кейін бірінші сатыдан шығып, өңеш арқылы суыту ... 6 ... ... ... ... ... цилиндрлерге 7,10) өтеді. Екінші сатыда қысым максимал мәнге дейін көтеріледі. ... ... ... екі ... ... ... ... мен көлемдік өнімділік немесе берілім .

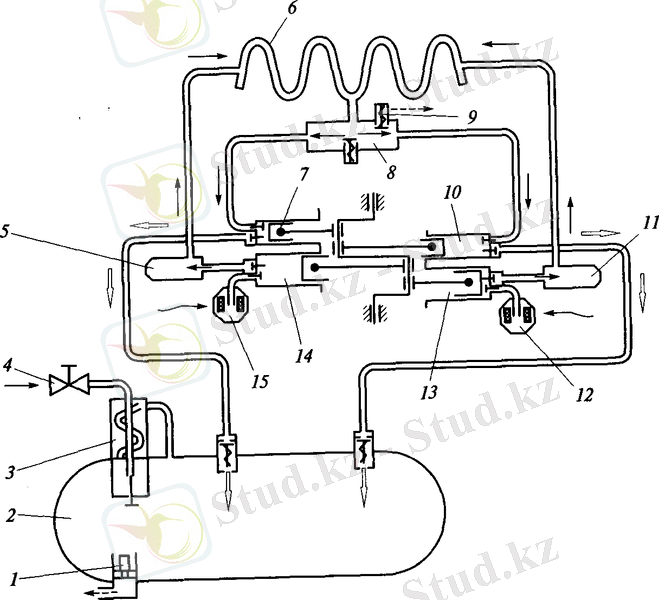

Екі сатылы төрт цилиндрлі компрессор сүлбесі:
546103276601 -- конденсат жоюшы; 2 -- ау ... ... 3 -- ... ... 4 -- ауа ... шұра; 5, 11 -- төмен қысымды цилиндрлер коллекторы; 6 -- жоғары ... ... ... ауаны суытушы радиатор; 7, 10 - ... ... ... 8 -- ... ... ... коллекторы; 9 -- пневмотүсіргіш; 12, 15 -- ауа сузгісі; 13, 14 -- ... ... ... ... ауа; . -- ... қысымды ауа; - -- жоғары қысымды ауа; -- ... ... ... ... ... әдетте компрессор мен ауа құбырының желісінің аралығында орнатылады. Ауа жинауыштар компрессорға берілетін ауа ағынының толқынын жайғастыруға, аса ... ... ... үшін ... ауа ... ... ... ауаны салқындатуға және құрамындағы су мен майды бөліп алуға арналған.
Ауа жинауыштар тік және көлденең ... ... ... Тік ауа ... ... аз ... алуы және ... тиімді тазартатын қасиеттерінің әсерінен кең қолданылады. Құрылымы бойынша ауа жинауыштар компрессормен ... ... жеке ... ретінде жасалынады. Құрамдас майлау және май құю қондырғылары ... ... ... ... қондырғымен жабдықталған ыдыс жеке және оқшауланған кеңістікте, ал таратқыш жеңді пистолеттер канавалар мен ... ... ... посттарына орнатылады. Мысал ретінде С-01 модельді майлау және май құю қондырғысын келтіруге болады.
------------------------------------------------------------------------------------------------------------------------------
Қозғалтқыштың майлау жүйесі қозғалатын бөлшектердің ... ... ... ... ... Бөлшектер аралығындағы үйкелісті азайтпаған жағдайда олар қатты қызады және тозып кетеді. Сондықтан, үйкелетін екібөлшек аралығына ... ... ... ... жағдайда үйкелетін екі бөлшек бір-бірімен жанаспайдыда, майлайтын сұйык ... ... ... ... күші ... ... ... апарудың тәсіліне қарай майлау жүйесін төмендегідей бөлуге ... ... ... ... бере ... ... шашыратып майлау, қысым арқылы және араластыру /біріктіру / ... ... ... ... / ... бере / ... бірге майлау- екі тактілі карбюраторлық /жүргізуші / қозғалтқыштарға арналған. Бұл жағдайда майды 1:20 - дан 1:50 - ... ... ... ... да ... май ... бакқа құяды. Бұл кезде қозғалтқыш жұмыс істелген майдың кейбір бөліктері жанар маймен бірге цилиндрмен ... ... де, онда олар ... ... қалады, сондай-ақ оларға бұдан басқа майлар майлау арналары арқылы өтеді.
Шашыратып майлау - ... ... ... ... ... құйылған май- иінді білік айналғанда шатундардың төменгі бастары арқылы шашырайды. Бұл кезде пайда болған май эмульсиясы тесік арқылы өтеді, немесе ... ... ... бетіне қонады. Мұндай жүйе шектеулі аз қолданылады және қысқа мерзімде жұмыс істейтін жүргізуші қозғалтқыштарда пайдаланылады немесе біріктірілген ... ... ... Дизельдерде шашыратып майлау мүлдем қолданылмайды.
Қысым арқылы майлау - май насосының көмегімен пайда болатын қысым арқылы үйкеліс беттеріне май беру ... ... ... ... арқылы майлау толықсулық /кезеңді / және айналып келелік / үздіксіз / ... ... ... ... ... толықсулық берілісінде әрбір үйкеліс беттері кейде белгілі бір, ал бірде ретті уақыт аралығында берілген май мөлшерін алып ... Бұл ... ... ... көп ... ... арқылы жүзеге асады. Мұндай май беріліс тәсілі автотоакторлық дизельдерде қолданыс таба алмады. Майлау материалының айналып келушілік ... ... ... ... картер ден үйкеліс бетіне үздіксіз май жеткізіп тұрады. Артық май картерге ағып кетеді, сосын жерде насос арқылы ... ... ... ... ... құрылысы жағынан күрделі, сондықтан да оны қазіргі автотракторлық қозғалтқыштардың көпшілігінде қолданылатын араласқан майлау жүйесінде бірге қолданылады.
Майлаудың араласқан жүйесі ... ... ... ... мұндай майлауда бөлшектердің бір бөлігі қысым арқылы /май насосынан /, ал бір бөлігі шашырату немесе өзінен - өзі ағу ... ... ... ... ... май ... ... орынына қарай төмендегі түбіне сақталуына немесе қозғалтқыш сыртында рамаға бекітлген ... ... ... ылғалды картер, сосын картер ішіне немесе қозғалтқыш сыртына орналасқан арнайы бак май ыдысы болып ... ... ... деп бөлінеді. Құрғақ картерлі майлау жүйесі кейбір ... ... ... және ... жұмыс жасайтын машиналардың қозғалтқыштарында қолданылады.
Қысым арқылы иінді және тарату біліктердің ... және ... ... аралық шестернялардың подшипниктері мен жанар май насосының жетекші шестернялы, поршень саусақтары мен күйенте втулкалары ... / ... ... ... ... ... / ... айнасы, поршеньдер, саусақ, тарату білігінің жұдырықшасы, итергіштер, тарату шестернялы, клапан ... мен ... ... ... арқылы майланады.
Қозғалтқыштарды майлау жүйесітөмендегі негізгімеханизмдерменаспаптардан тұрады: майға арналған картерден- ... май ... май ... май ... ... ... ... радиатордан; бақылау аспаптарынан - манометрден; термометрден, картердегі май арналарын автоматты ауыстыратын қосқыштардан.
