Төменгі жиілікті трансформаторлар және дроссельдер

Классификациясы және негізгі параметрлері. Трансформаторлар деп айнымалы токтың электромагниттік құрылғыларын айтады, олар кернеуді жоғарылатуға немесе төмендетуге, кедергіні теңестіруге және электрлік тізбектерді симметриялауға, тұрақты ток негізінде электр көзі мен кернеуді ажыратуға арналады.

Дроссельдер деп электрлік тізбектерде индуктивті кедергі ретінде пайдаланылатын электромагниттік құрылғыларды айтады.

Қолданылуына қарай трансформаторлар күштік, келістіруші және импульстік болып бөлінеді. Дроссельдердің келесідей түрлері бар: айнымалы ток дросселі, төменгі жиілікті сүзгілер элементтерінің балластық және токты шектеуші кедергісі ретінде қолданылатын дроссельдер, кернеу лүпілін төмендетуге арналған тегістеуші дроссельдер, кернеу регуляторлары мен реттелетін индуктивті кедергі ретінде қолданылатын қанығу дроссельдер.

Трансформатордың негізгі параметрлері. Оларға мыналар жатады: төменгі жиіліктер облысында тарату коэффициентін анықтайтын біріншілік орамның индуктивтілігі L1; жоғары жиіліктер облысында тарату коэффициентін анықтайтын шашырау индуктивтілігі L s L_{s} ; жоғары жиіліктер облысындағы жиіліктердің бұрмалануына әсер ететін трансформатор орамдарының өзіндік сыйымдылығы С 0 С_{0} ; пайдалы әсер коэффициенті; трансформация коэффициенті N = ω 1 / ω 2 N = \omega_{1}/\omega_{2} , мұндағы ω 1 , ω 2 \omega_{1}, \omega_{2} - біріншілік және екіншілік орамдардағы орамдар саны.

Күштік трансформаторлар . Күштік трансформаторлар және дроссельдер негізгі екі элементтен тұрады: жіңішке штампталған пластиналардан немесе спираль бойымен оралған болат лентадан құралған магнитөткізгіштен және берілген параметрлерге сәйкестендіріліп, каркас пен орамнан тұратын катушкадан.

Магнитөткізгіштер 1511, 3414 маркалы электротехникалық болаттан және 50НХС пермаллойдан дайындалады. Пішіні бойынша магнитөткізгіштерді серіппелі (1. 1, а сурет), броньдық (1. 1, б сурет), сақиналық (1. 1, в сурет) ; конструкциясы бойынша: пластиналық (1. 1, а-в сурет) және ленталық (1. 1, г-е) ; тұйықталу деңгейіне қарай: трансформаторлар үшін саңылаусыз (1. 1, а - в, е сурет), дроссельдер үшін саңылаулары бар (1. 1, г, д сурет) болып бөлінеді. Құйынды токтарға кететін шығындарды азайту үшін лентаның қалыңдығы 0, 1 . . . 0, 3 мм, ал штампталған пластиналарда - 0, 5 мм болуы керек. Ленталар мен пластиналарды пакетте бір-бірінен оксидті пленкамен, лак жабынмен, жабыстырғыш суспензиямен оқшаулайды.

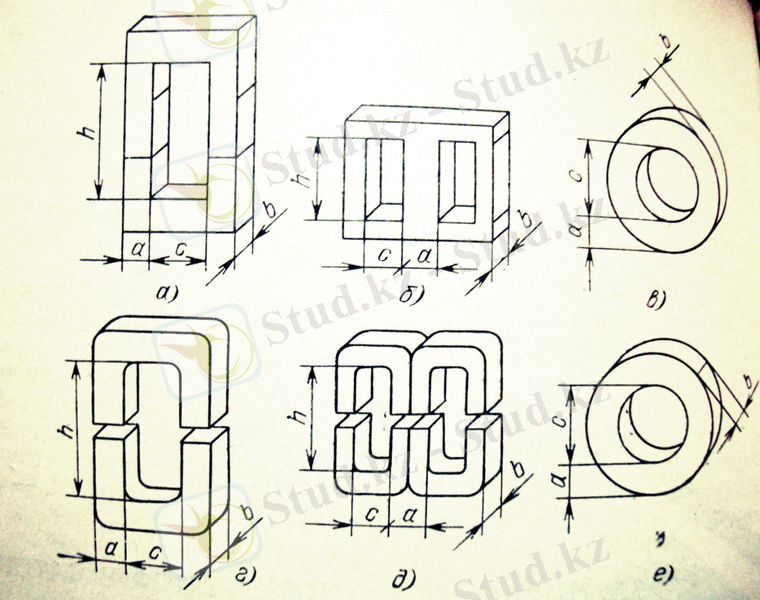

1. 1-сурет

Орам деп белгілі бір ретпен орналасқан және біріктірілген өткізгіштердің жиынтығын айтады, ол магниттік өрісті жүзеге асыруға немесе оны қолдануға арналған. Орамды немесе оның жеке конструктивтік бірлік ретіндегі бөлігін катушка деп атайды.

Қабаттарының санына қарай орамдар бір қабатты (1. 2, а сурет) немесе көп қабатты (1. 2, а, б сурет) ; орамдар орналасатын контур пішіні бойынша - тік сызықты (егер түзу сызық бойымен орналасса) немесе сақиналы (егер айналып орналасқан болса, 1. 2, в сурет) . болып бөлінеді. Каркасты орамда 1 орамдарды көбіне 2 каркас деп аталатын оқшаулағыш материалда орналастырады. Егер ондай негізі болмаса оны каркассыз деп атайды.

Трансформатор орамасын электрокартон, гетинакс, пресс-ұнтақ немесе текстолиттан тұратын каркасқа ПЭВ, ПЭВТЛ, ПЭТ маркалы өткізгіштерді көп қабатты әдіспен орындайды. Орамдары бар каркасты өзекшенің серіппесінде орналастырады. Орамдардың шығысы мен біріктіруші өткізгіштері контакттық панель беттеріне дәнекерленеді. Контакттық панельді бекітіп, трансформатор пластиналарын тығыздау үшін темір арқау ретінде болттар, гайкалы шпилькалар немесе қапсырмалар пайдаланылады. Орамдарды механикалық түрде қорғап, экрандау үшін трансформаторларды трансформаторлы болаттан, армко темірінен және пермаллойдан жасалған магниттік экранға орналастырады. Күштік трансформаторларды металл шассиларға болттың, шпилканың көмегімен немесе бекітпе қимасында трансформатор бөліктерін бұру арқылы бекітіледі.

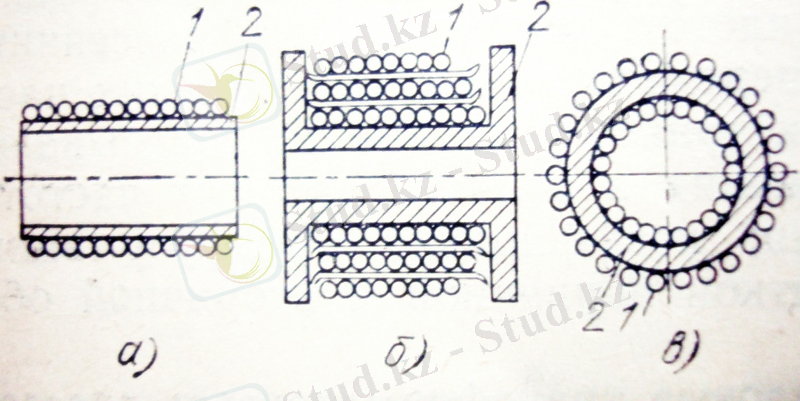

1. 2-cурет

Келістіруші трансформаторлар. Олар кіріс, шығыс және аралық болып бөлінеді. Кіріс және аралық трансформаторлар күшейткіштің (каскадтың) кіріс кедергісін сигнал көзінің кедергісімен немесе алдыңғы каскадтың шығыс кедергісімен туралауға арналған. Кіріс кернеуінің мәні төмен болғандықтан сыртқы магниттік өрістер әсерінен сақтану мақсатында трансформатордың магнитөткізгішін тороидальды немесе серіппелі формада 80НХС пермаллойдан, 79Нм немесе 3414 болаттан дайындайды.

Шығыс трансформаторларды күшейткіштердің ақырғы каскадтарында тиімді жүктемеге және ПӘК жақсы болғанда мүмкін болатын ең үлкен кернеуге қол жеткізу мақсатында қолданады. Магнитөткізгіштердің материалы ретінде электротехникалық болат пен 50НХС пермаллойды пайдаланады.
