КІРІСПЕ
Ғылыми анықтама бойынша Электр Тізбектер Теориясы – электрлік
материяның жалпы қасиеттерін, қозғалыстарын зерттейтін іргелі ілім. ЭТТ
электрлік, магниттік , элетромагниттік құбылыстарды зерттейтін қанатын кең
жайған ілім. Сондықтан да ЭТТ-ның дамуы басқа ілімдердің өркендеуіне күшті
әсер етеді.
ЭТТ – техниканың іргетасын қалаушы ілімдердің бірі. ЭТТ-да ашылған
әрбір заңдылық техниканың дәрежесін жаңа сатыға көтереді, өркендеп-өсуіне
әсерін тигізеді. Бұған мысал, XIX ғасырда электромагниттік теорияның
дүниеге келуі, ХХ ғасырда жартылай ток өткізгіштердің, кванттық лазерлердің
ғылыми лабораторияларынан шығып өмірге келуі...
Техниканың өзі жетіле отырып, ЭТТ-ға өз көмегін тигізеді. Мысалы, оған
қуатты энергия көзін береді, жаңа құрамдармен қамтамасыз етеді. Осылайша
ЭТТ мен техника қатарласып, бірін-бірі байытып, өрлеп, дамып отырады.
Жылдан-жылға бұл байланыс күшейе түсуде.
Эквивалентті генератор әдісі.
Бұл әдісті күрделі электрлік тізбектің тек бір ғана ab бұтағындағы токты
есептеу қажет болған жағдайда қолданған ыңғайлы. Мысалы, күшейткіштің
шығысына қосылған қабылдағышта қолданылады. Осы секілді есеп сонымен қатар,
көбінесе электрлік емес үлкендіктің, автоматты реттеуші жүйе немесе тағы
сол сияқты электрлік өлшем алу құрылғысын есептеу үшін кездеседі.
a)
б)
в) г)

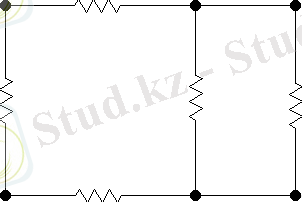

д) 1-сурет
е)
ab бұтағын электр қозғаушы күш көздері, ток көздері және тұрақты
кедергілері бар резисторлық элементтері бар болуы мүмкін электрлік
тізбектің бүкіл қалған бөлігіне байланысты сыртқы деп санайық. Бұл бөлікті
өзі a және b екі полюстерімен қосылатын, ab бұтағына қатысты белсенді
екіполюстілік деп қарастыруға болады(1,a-сурет). Бұл суретте белсенді
екіполюстілік шартты түрде А (белсенді) әріпті тіктөртбұрыш түрінде
көрсетілген және оның a және b полюстері де көрсетілген. Энергия көзі жоқ
екіполюстілік пассивті екіполюстілік деп аталады және П әріпті (пассивті)
тіктөртбұрышымен көрсетіледі.
Егер екіполюстіліктің a және b полюстарына кедергісі rж (жүктеу)
резисторлық элементін (қабылдағыш) қоссақ, онда ab бұтағының сыртқы
тізбегінде Iab=I ток пайда болады(1,а-сурет).Қарастырылып отырған тәсіл rж
(жүктеу кедергісі) резисторлық элементтегі токты есептеуге мүмкіндік
береді, мұндағы белсенді екіполюстілікті эквивалентті генератор түрінде
қарастырамыз. Сондықтан бұл әдістің өзі де эквивалентті генератор әдісі деп
аталады.
Эквивалентті генератор параметрлерін анықтау үшін берілген электрлік
тізбекте (1,a-сурет) тізбекті түрлендіру қатарын жүргіземіз.
Қабылдағышқа тізбектей және бір-біріне қарама-қарсы екі бірдей ЭҚК E1=E2
(1,б-сурет) қосамыз. Бұл ЭҚК-лар бірдей және бір-біріне қарама-қарсы
болғандықтан, ab бұтағындағы Iab=I ток та өзгермейді. Сонымен қатар,
белсенді екіполюстің жұмыс режимі де өзгермейді, демек 1,б-суреттегі схема
(1,а-сурет) берілгенінің эквиваленті.
І токты 3 токтың: ІА тогы - белсенді екілікполюстің барлық энергия
көздері қатысқандағы ток,І´ тогы - E1 ЭҚК көзі қатысқандағы ток және І´´ -
E2 ЭҚК көзі қатысқандағы ток қосындысы деп қарастырып, 1,б-суретінде
бейнеленген тізбектегі Iab=I тогын есептеу үшін беттестіру әдісін
қолданамыз: І = ІА + І´ + І´´
Белсенді екіполюстің a және b полюстері арасындағы бос жүрісінің кернеуіне
Uabx=Ux , демек 1,в-суретте көрсетілгендей өшірулі қабылдағыш кернеуіне
(І=0) тең ЭҚК-ні E1=E2 таңдаймыз. Бұл жағдайда белсенді екілікполюстің
барлық көздері қатысқанда және E1=Ux ЭҚК көзі болғанда токтың жүктемеге
кедергісі (1,г-сурет) нөлге тең болады (ІА + І´ =0).
Сонымен қатар, І тогын анықтаған кезде барлық бұл көздерді кедергілері
сәйкес көздерінің ішкі кедергілеріне тең резисторлық элементпен ауыстыру
арқылы алып тастауға болады. Осы түрлендіруден алынған электрлік тізбектегі
(1,д-сурет) белсенді екілікполюс пассивтімен ауыстырылады, оның белсенді
екілік полюстің көздері қатыспағандықтан тек резисторлық элементтері ғана
болады. Пассивті екілік полюстің параметріне a және b полюстері арасындағы
rвх кіріс кедергісі жатады. Қабылдағышта E2=Ux (1,д-сурет) бір ЭҚК
қатысқанда І ток (1,а-сурет) берілген тізбегіндегі үшін бірдей.
Егер 1,а және д суреттерін салыстыра отырып, қорытындыласақ , онда
белсенді екілікполюс үшін ЭҚК Еэк = E2 = Ux және ішкі кедергілері rэк =
rвх орнатылған эквивалентті схема құруға болады, демек оны эквивалентті
генератормен ауыстыруға болады.
Эквивалнтті генераторы бар электрлік тізбек үшін (1,е-сурет) :
І= Еэк ( rж + rэк ) = Ux ( rж + rэк ) ; (1)
(1) өрнек қабылдағыштағы токты анықтау үшін белсенді екілікполюстің
тек екі параметрлерін білу жеткілікті: оның екі полюстерінің арасындағы бос
жүріс кернеуін және сәйкес прибор көмегімен өлшеуге болатын кіріс
кедергісі. Белсенді екілік полюстің электрлік тізбек мәнін білу міндетті
емес.
Белсенді екілік полюстің ... жалғасы
