КІРІСПЕ

Қарпығыш құрылғысы (ҚҚ) өнеркәсіптік роботтың (ӨР) маңызды элементі болып табылады. ӨР-дың ҚҚ-мен жабдықталуы олардың қолдану аймағын көбейтеді және операцияларды орындау кезінде ӨР-дың жұмыс істеу принципін жаңартып тұрады. Соңғы кездері бағытсыз орналасқан объекттерді және қарпу жұмысын дұрыс жасайтын ҚҚ-сын жасау интенсивті түрде өтіп жатыр. Сондықтан ҚҚ-ның құрылымдық анализі және жүйелілігі, таңдау тәсілін зерттеу, есептеу және проектілеу, орындалатын операциялардың сипатына байланысты талаптарды орнату және қолданыс аймағындағы ұсыныс маңызды рөль атқарады.
Өнеркәсіптік роботтардың ҚҚ-сы және манипуляторлар (М) объектті қарпып және оны белгілі бір позицида ұстап тұру үшін арналған.Бұл объекттер әр түрлі өлшемде, пішінде, массада және әр түрлі физикалық касиеттерге ие болғандықтан әр түрлі сипаттағы ҚҚ-сын қолдануды талап етеді. Сондықтан ҚҚ-сы ӨР-тың ауыспалы элементі болып табылады. Әдеттегідей, ӨР және М әр түрлі типті ҚҚ-мен жинақталады, оларды орындалатын тапсырмаға байланысты ауыстырып тұрады. Кейде типті қарпығышқа ауыстаралатын жұмыс элементтерін орнатады (ерінше, присоска және т.б.). Керек жағдайда ӨР-ды арнайы операцияларды орындайтын арнайы ҚҚ-мен жабдықтайды.
ҚҚ-на жалпы сипаттағы және арнайы жұмыстарды орындайтын талаптар койылады. Маңызды талаптардың қатарына қарпығыштың сенімділігі және объектті ұстап қалулығы, оның бұзылуына немесе зақымдалуын болдырмаулылығы жатады. Кіші өлшемді және үлкен шамадағы объекттермен жұмыс істеу кезінде ҚҚ-ның беріктігіне жоғары талаптар қойылады. ҚҚ-ның ӨР-қа бекітілуіне үлкен назар аударылады.
Бір уақытта әр түрлі өлшемдегі және массадағы детальдарды өңдеу кезінде ӨР-ды кең диапазонды ҚҚ-мен жабдықтау немесе автоматты түрде ауысуы қызмет көрсету кезінде жалғыз шешім болуы мүмкін.
0.1
1 ТЕХНОЛОГИЯЛЫҚ БӨЛІМ

1.1 Өнеркәсіптік роботтардың жіктелуі мен қолданылу аймағы
Өнеркәсіптік роботтар жинақталын автоматтандырылған өндірістік процестің әмбебапты құралы болып табылады.
Өнеркәсіптік робот манипулятор түрінде тұракты жылжымалы автоматты машина болғандықтан, бірнеше қозғалыс дәрежесіне тұрақты бағдарламалармен өзгертіліп, жаңаша бағдарламалы құрылым ретінде өнеркәсіп процесінде қозғалыс және басқарушы қызмет атқарады. Қазіргі кезде өнеркәсіпті робот өндірісті техналогиялық ( құмсебу арқылы өндеу лактау жинау және т.б) және қосымша операциялар (процестерді балғаларды темір кесетін білдектерді күту, артып тиеу және жүк козғалысын қамтамасыз ету қызметін атқарады. Сондай-ақ өнеркәсіптік робот өндірісті техналогиялық жетілдіру, білдектердің өнімділік тиімділігі арттыру және жұмыс күшін азайтуға мүмкіндік туғызады.
Металкескіш жабдықтауды автоматтандыру кезінде ӨР көмегімен дайындаманы білдектің жұмыс бетіне орнатамыз, дайындаманы білдектен тартуына (жинақтауыш) және дайындаманың білдектен білдекке берілуіне, дайындаманың үдіріс кезінде дөңгелете өңдеуді, дайындаманың және бейімдеменің негіздік бетінің кедір-бұдырлығына және аспаптан ауысуы кезінде негізгі рөл атқарады. Алайда, ӨР игерішін қолдану үшін технологиялық операцияның немесе күтудің орындалуы технологиялық жабдық жасауға қажетті арнаулы жабдықтауды да ескергеніміз жөн. Бұл ретте өндірістегі ұйымдастыру жұмыстарына жоғары талап қойылады, демек дербес жағдайда дайындамалармен қамтамасыз етуге, соңғы дәлдік сапасына айрықша мән беріледі.
Өнеркәсіптік роботтардың ақпараттық мүмкіншіліктеріне байланысты төмендегідей үш кезеңге бөлінеді:
1-кезеңдегі роботтар (дағдыланған) машинажасау өнеркәсібінде кеңінен қолданылады. Олар танығыштық пен бағдарламаларды есте сақтау қабілетіне орай түрлі операцияларды орындауға қабілетті. Осы жұмыстарды орындау барысында жұмысшы ортада шектеулі мүмкіндігі бар және қоршаған орта жағдайына бейімделе алмайды, сол үшін қалыпты жағдайға бейімделу мақсатында арнайы бағытталған жабдық қажет етіледі. Сонымен қатар аталмыш робот құрылымы мен қайта баптауды жеңілдету үшін қатаң бағдарламамен жұмыс істейді.
2 - кезеңді роботтар (бейімделген) сезгіш немесе түйсіну бергіштердің көмегімен қоршаған сыртқы ақпаратты қабылдайды. Оларда жарты басқарманың ұйымдастырушының жүйесі қойылған, үйрету және бейімделулер мен игерушілік ЭЕМ. Жұмыстарда негізгі бағдарлама және жай бағдарлама болады, олар сыртқы ортаны ақпаратқа байланысты таңдайды. Демек, мынадай жұмыстар ЭЕМ бар немесе қызмет көрсету ЭЕМ, көру және сезгіш қабілетке ие болады және қоршаған ортаны бағдарлауға да қабілетті.
3-кезеңді роботтар (зияткерлік ) жасанды парасатпен бөлінген және өзіндік үйрету зейініне ие болады. Олар "ақылды" және "ойлаушы"роботтар деген атауларды алды және белгілі жағдайда заттарды тануға қабілетті, сондықтан қойылған мақсатты жоспарлай алу және бақылаудың орындалуын қарастырады. Арада айтылмыш уақиғада жұмыстың ақырғы мақсаты қойылатындықтан, тек алгоритімді іздеу жұмыстары іске асырылады. 3- кезеңді роботтың ақпараттық мүмкіндіктері 2-ші кезеңді роботтарға қарағанда жоғары. Зияткерлік роботтармен басқау үшін есептеу техникасының құралы ретінде, көбінесе ЭЕМ қажет етіледі.
Өнеркәсіптік роботтар әмбебаптық дәрежесіне қарай төмендегідей түрлерге бөлінеді:
oo Әмбебапты, өндірістің кез келген түріне тәуелсіз негізгі және көмекші операцияларды кешенді түрде орындау мақсатына арналған;
oo арнайландырылған, технологиялық операциялардың анықталған түрлерін ғана немесе жабдықтардың анықталған топтарына ауыстырмалы автоматтандырылған қарпу құрылғыларымен шектеулі қозғалу дәрежесімен қызмет көрсетуге арналған.
oo арнайы , бір немесе үш қозғалмалы дәрежелі белгіленген бағдарламаға ие нақты технологиялық операцияларды орындауға арналған;
oo өнеркәсіптік роботтар орындаушы операцияларының сипаттарына қараы мынадай түрлерге бөлінеді;
oo операциялық, технологиялық процестерді мүлтіксіз орындайтын (бояу, дәнекерлеуші, тойтармалау, жинау және т.б.);
oo транспорттық, немесе кызмет көрсетушілер, қосалқы өткел немесе ауыспалылықтың (алу, алып өту, орнату және т.б.) технологиялық жабдықтың күтуін де конвейерлік сызықтың және қоймалардың операцияларын орындайды.
Өнеркәсіптік роботтар құрылымдық орындалу сипатына байланысты және білдекпен байланысуына қарай стационарлы (едендегі), аспалы (білдекке қатыссыз орнатылған, арнайы таянышта порталды және консолды түрде ілінген) және жылжымалы.
Өнеркісіптік роботтар (ӨР) жүк көтергіштігі (МЕСТ 25204-82) бойынша өте жеңіл (0,08-1,0 кг), жеңіл (1,25-10 кг), орташа (12,5-200 кг ) және ауыр (250-1000 кг ) түрлерге бөлінеді.
Жұмыс органдардың күштік жетек түрлеріне байланысты өнеркәсіптік роботтар гидрожетекті, пневможетекті,электр жетекті және құрама жетекті болады.
Роботтарды жұмыс істейтін кординат жүйесіне байланысты декарттық (түзу бұрышты), цилиндрлік,сфералы және аралас болып жіктеледі.

1.2 Өнеркәсіптік роботтарды құрылымды және кинематикалық талдау

Өнеркәсіптік роботтар автоматты түрде берілген бағдарлама бойынша өңдеулі дайындама немесе атқарушы орган арқылы жұмыс істеу керек. Күрделі өндірістік атқаратын қызметін орындау үшін робот алымын, өңдеудің тұтқыр құрылымын білу керек; механикалы қолдар қозғалшықтықтың көп дәрежесімен, жылжығыш алым құрылымының көрінген жағдайға жұмыс зонасы керек; арнаулы позициялауда құрылымының механикалық қолдың орын ауысуы; басқару жүйесі немесе есептеуіш машинаның жад құрылымында сақталып тұрған технологиялық тізбектіліктер операциясы туралы ақпарат беріп отырады. Яғни роботқа қажетті әмбебаптылықты пайдалануға мүмкіндік беру үшін және әртүрлі операцияларды орындау үшін, оның механизмдері манипуляциялық майысқақтыққа ие болуы керек.
Берілген координат саны арқылы дайындаманың қозғалуы, қозғалтқыштың дәрежесінің санын анықтайды. Қозғалтқыш дәрежесінің саны артқан сайын роботтың манипуляциялық майысқақтығы артады. Роботтың механикалық қолының қозғалу мүмкіндітері оның құрылымына, түріне, тізбекті кинематикалық кірістің орналасуына байланысты анықталады. 1-кестеде роботтың механикалық қолының құрылымдық схемалары және жұмыс істеу аумағы мен күтулері көрсетілген.

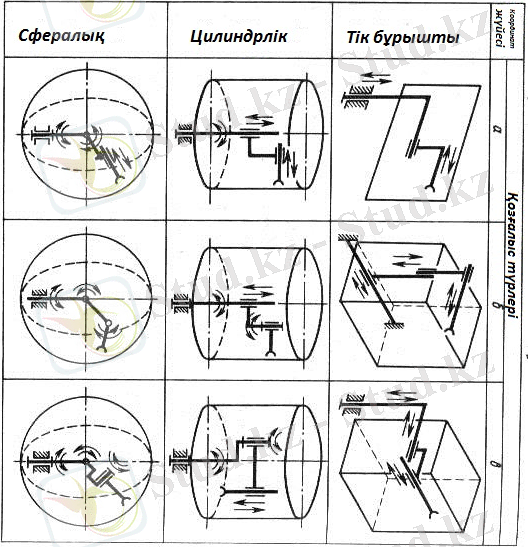

1-сурет - Роботтың механикалық қолының құрылымдық сұлбасы

Роботтың қолы берілген жұмыс аясының кез келген нүктесіне жетеді. Егер парметрлердің және осьтердің аралық өлшемдері өзгерсе, онда роботтың конфигурациясы, алып тұратын жұмыс аумағы өзгереді.

2-сурет - Циклон-5.0.1 өндірістік роботы

Роботтың қол шоғының орын ауысуы ара координаттар арқылы тіктөртбұрыштың жүйесінде және көмек екі тік қозғалыстардың (а), ара координат тіктөртбұрыштың көлемінде жүйе - мен көмек екі тік және бір тік қозғалыс (а), немесе екі айланс және бір айланс қозғалыс (б ,в). Бағдарлау қозғалысын ӨР механикалық қолдың шоғынның кинематикалық қамтамасыз етеді. Мысалы үшін 1-суретте көрсетілген Циклон-5.0.1 өндірістік роботы, жонғыш білдектерді, пресстерді (баспақтарды) және де басқа да технологиялық жабдықтарды күтуге арналған. Онда бір немесе екі механикалық қол болады, 1.алым. 2. Жетектің барлық негізгі тетіктері сыртқы бөлікке бекітілген. 3. Механикалық қол радиалды және вертикалды бағыттарда орын ауыстыра алады және де вертикалды ось маңайы бойынша бұралады. Алым горизонталь ось бойынша бұралады. Барлық қозғалыстар 1 - суретте нұсқағыштармен көрсетілген. Робот 4 - 7 қозғалғыштық дәрежелерге ие. Жұмыс аумағы цилидрлі координат жүйесінде бейнеленеді. Жетек пневматикалық болып келеді. Жүк көтерімі 10(5) кг. Позицияларының дәлме - дәлдігі +- 0,1 мм. Басқарманың жүйесі циклдық. ӨР технологиялық мүмкіндіктердің ең маңызды элементтері алымның құрылымдары болып табылады. Олар ара үдеріс ауыспалылықтың алым және манипулярлы нысанды тоқтатуға арналған. Конструкциялау кезде тасу жүргізетін дайындаманың пішіні (алымның еріншесінің (губканың ) айқындауыш конфигурациясы), оның сипатының (морттығы, беті және т.б), кедір - бұдырлығы, технологиялық үдерісі (температуралық қызуы, жарылу қауіптігі), және технологиялық жабдықтаудың өзгешілігі шарттары ескертіледі. Алымның құрылымдарын тез ауыстырылым ретінде орындайды. Конструкциялауда ескеруге қажетті өзара алмасылымдылықтың талабының қамсыздандыруы мүмкіндіктерін, қаталдықтарды және алым құрылымының дәлме - дәлдіктерін ӨР механикалық қолымен іске асырады. Алымның құрылымдарын ашық және берік, басқарылатын және басқарылмайтын депбірнеше түрлерге бөлуге болады. Басқа ырғақтың үлгісінің алымды, тістеуіктердің бір немесе екі қозғалғыш еріншелерімен (губкалармен ), вакуумды, сериалы немесе электромагниттік алымды құрылымдары бар. Алым механизмдердің кейбір түрлері 3 - суретте көрсетілген. Қысқыш атты алымдар (3 -сурет - а, б).

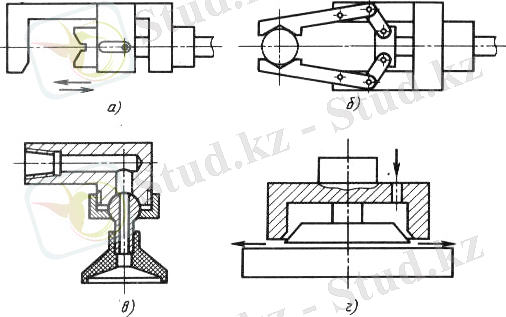

а - бір жылжымалы ерінмен; б - екі жылжымалы ерінмен; в - вакуммды; г - сорғалап ағатын
3- сурет - Қысу құралдарының түрлері

Жетек еріншелері ретінде пневматикалық және гидравликалық жетектер немесе серіппелер қолданылуы мүмкін. Вакуммды қысу құралдары (3,в- сурет) сорғылы немесе сорғысыз болып екіге бөлінеді. Ал сорғалап ағатын қысқыш аспаптарда дайындаманы қысуы дайындаманың жазық бетімен қысу құралының жазық беті арасындағы ауаның азаюының аэродинамикалық әсерінен болады.

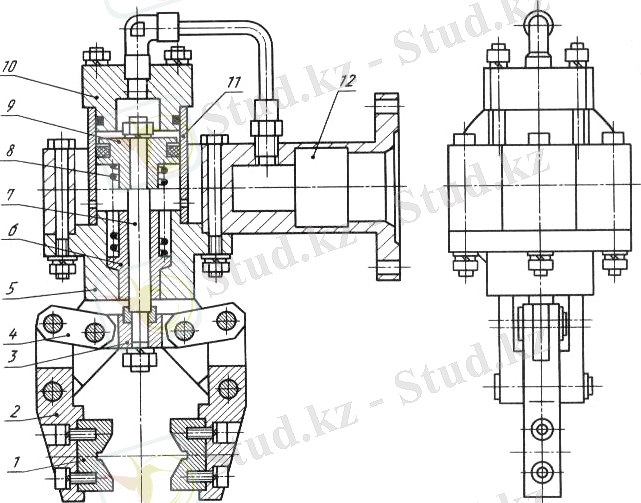

4-суретте екі ерінді, пневматикалық жетекті кенелік қысу конструкциясы көрсетілген. Дайындама иінтірекке (2) бекітілген призма (1) ішінде қысылады. Иінтіректер сырғамен (4), шаңышқымен (3) топсалы бірігу арқылы жалғасқан. Тұрқыда (5) поршень (9) сояуышы (7) жылжитын төлке (6) орналасқан. Цилиндрдің (11) бір жақ беті тұрқымен, ал екінші беті қақпақпен (10) жабылған. Жону кронштейнінде (12) қысу құралының тұрқысы орналасқан. Сояуыштың серіппеден (8 )жоғары жылжуы әсерінен қозағалыс иінтірек жүйесі арқылы призмаға беріледі де дайындама қысылады. Дайындама қысылған кезде сығыған ауа цилиндарге беріледі, сояуыш төмен түседі дайындама босатылады.
Осы тәріздес қысу құралдары пневматикалық дайындама қысу түрлерінде қолданылуы мүмкін, бірақ ол үшін интірек жүйесінің параметрлерін өзгерту керек.
ӨР механизмының құрылымы (қысу құралдар, саусақтары және т.б) үлкен әр түрліліктермен ерекшеленеді. Қысу құрылғылары ӨР-дың саусақ буыны арқылы байланысады. Ол дайындаманы қысу кезіндегі мөлшерлеуді қамтамасыз етеді. Механикалық саусақтар қысу құрылғысының буыны арқылы қозғалады. Олар әрүрлі қыймылдарды орындай алады және құралдардың ішінде бастысы болып саналады.

4-сурет - Екі ерінді жылжымалы қысу құрылғысы

Саусақтарының құрылысы топсалы жіне бунақсыз болуы мүмкін (адам саусағындай), механизмдердің жылжуына кілдешті беріліс, поршеньді цилиндр және т.б. қолданылады. Бұрылу қос бұрамдық, қалақты гидроцилиндр, толқынды беріліс арқылы жүзеге асуы мүмкін. ӨР құрылымында бұрамдықты, цилиндрлік, планетарлық, конусты тісті, кілдешті, бұрандалы, шынжырлы, арқанды жіне таспалы берілістер және гидро-пнемоцилиндралер қолданылады.

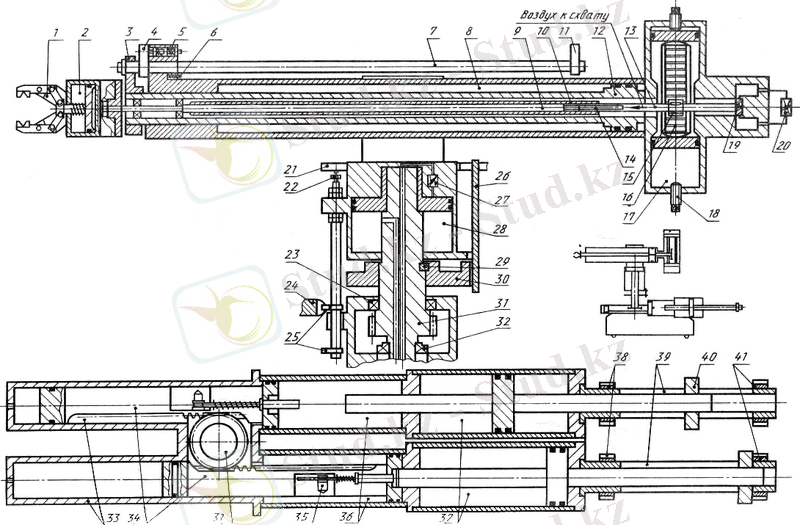

Өндірістік жұмыстарда Циклон-5.01 (5 - сурет ) пнеможетегі әртүрлі қозғалыстарды жүзеге асыру үшін қолданылады. ӨР схемасында механикалық саусақтардың сұлбасы, көтеру механизмі мен саусақтардың бұрылу механизмі көрсетілген.
Механикалық саусақтар вертикальді, горизонтальді қозғалыс және вертикальді ось бойынша бұралуыға ие болады. Механикалық саусаққа бекітілген қысу құралы (1) горизонтальді ось бойынша бұралуға ие болады. Қысу цилиндріне ауа біліктің іші арқылы өтетін түтік жолы (14) арқылы беріледі. Қайталап қысу жетегі екі екі цилиндрді (17), екі поршеньді, екі винттік жүрістежеуішін (18), тісті төрткілдешті (16), білікке оймакілтек арқылы байланысқан төлке арқылы орнатылған тегершікті қосады. Беріліс кезінде
Механикалық қолдың орын ауысуы; басқару система немесе есептеуіш машинаның жад құрылымында сақталып тұрған технологиялық тізбектіліктер операциясы туралы ақпаратты айғақтайды. Яғни роботқа қажетті әмбебаптылықты пайдалануға мүмкіндік беру үшін және әртүрлі операцияларды орындау үшін, оның механизмдері манипуляция майысқақтыққа ие болуы керек. Берілген координат саны арқылы дайындаманың қозғалуы, қозғалтқыштың дәрежесінің санын анықтайды. Қозғалтқыш дәрежесінің саны артқан сайын роботтың манипуляция майысқақтығы артады. Роботтың механикалық қолының қозғалу мүмкіндітері оның құрылымына, түріне, тізбекті кинематикалық кірістің орналасуына байланысты анықталады.
Басқа цилиндр атмосферамен хабарланады. Алымның айлансының бұрышы 18 бұрандалармен реттеледі. Айланыстың біркелкі жылдамдығы қалақты демпфермен 19 жабдықталады, ал айланыстың жылдамдығының реттейтін кедергіш 20. Қолдың ауыспалылығының жетегі пневмоцилиндр 8 іске қосады кеуешек сотанмен-піскекпен 12 ішіне алады. Сотанның 12 аяғындағы орнатылған қорамса 3 және оған байланыстырған штанга 7 4 және 11 тіректерімен сотан12 ге шектеу қою үшін. 7 Штанга қолдың біргелкі бойлық кіндігіне сотан-поршн 12 айланысының алдын ал- үшін қызмет етеді.

5-сурет - Роботтың құрылымы

Пневмоцилиндр жүйеге қосылғанда сотан қуысы әрдайым қысым астында болады. Қол қозғалысы үшін ауа сотасыз жазықтық және поршен 12 себептерінен әртүрлі тиімді поршен ауданы сол жаққа жылжый бастап штанга 7 тірегіш 4 және 11 мен қоса жылжыйды. Басқару жүйесіне белгі келгенше саусақ тәріздес серіппе астындағы 6 қалыпты бергіші тіреуіш 11-ге жеткенше қозғалыс жалғасады. Сотан - поршень қысым астанда қайта қозғалысын бастаған кезде сотан қуысы кішіриеді.Қайта қайту жылдамдығын ұлғайту үшін қысымын тез түсіру клапаны қарастырылған. 4 және 11 шығып тұрған тығынжыл бастарына қосалқы демпфердің қысымы арқылы , қайта қайту және тік жолында тежегіш іске асады . Тік қозғалысының 28 пневмо целиндирі механикалық қолдын шетіне орнатылады. 23 және 32 мойынтіректі сотан тісті дөңгелек 31 тік көтергіш құралына орнатылған. Айналмалы робот корпусында тежегіш клапон 21 - 24 бергішімен орнатылған. Қолды көтеру үшін сотан 31 тетігі арқылы, кедергіш 27 сотансыз қуыс 28-ге қысылған ауа беріледі. Жоғарғы денгейдегі 28-ші целиндр оған бекітілген қолмен , тежегіш клапанының батырмасына тірелетін тірегіш 22 - мен белгіленеді. Тоқтау соқпасыз тоқтайды. Целиндрліқ қуыс сотанына қысылмалы ауа беру арқылы қайта өз жұмысын бастайды. Екі кішкентай және екі 37 үлкен пневмо целиндрлар механикалық бұрылыс құылғысының ішіне кіреді.
Сотан-тақтайша 34 сотан-тістідөңгелек 31 тісдөңгелек ілінеді. Бұраушы момент сотаннан 31 ойнамалы цилиндрға 28 оқтаумен 26 жұғады,оны водилоның 30 кілтек 29 арқылы қозғалысқа айналдырады. Қолдың айналымын жасау үшін ауаны кіші цилиндрдың 36 сотансыз қуысынан алады. Сотан-тақтайша 34 ауыспалылықты алғанға дейін, екінші кіші цилиндрдің сотаны үлкен цилиндр сотаны тірегіне жеткенде, ол тіректің 38 немесе 41 бір шеткі жағдайында орналасқан.
Басқару жүйесіндегі өндірістік "Циклон-5.01" жұмысы циклдық әрекетте іске асырылады. Ауа таратқыштарға басқарма жүйесінен команда түседі, ондағы пневмоцилиндрларға лайықты ауа мүмкіндік алады.
Роботтың орындаушы механизмін ауыстыру үшін электрлік, пневматикалық және гидравликалық жетектерді қолданады. Жетектің үлгісін таңдағанда арнайы ерекше ПР талаптарын орындау керек, оның функционалдылығы және позициялаудың дәлме-дәлділігінің сенімділігі, жедел орындалуына мән беріледі.
Электр жетектің артықшылықтары (айнымалы және түпкілікті қозғалтқыштары, адымды қозғалтқыштар және т.б. ) энергияны қамтамасыз ету берілісте және қосынды белгісінді кездеседі. Оның кемшілігі - салыстырмалы механизмнің үлкен өлшемдері болып табылады.
Пневматикалық жетектер (қозғағыш, цилиндрлар және т.б.) жоғары беріктікке ие, басқару жеңіл, арзан, өртке қауіпсіз және т.б. Оның кемшіліктері - тұрақты оры ауыстыру жылдамдықты қамтамасыз ету және позициялау дәлдігі қиыңдығы, төменгі қуаты,май жағу және коррозиядан қорғау керектігі.
Гидравликалық жетектер (цилиндр, гидроқозғалтқыштар, электрогидравликалық адымды қозғалтқыштар және т.б.) жеңіл, шағын, биік қысымды пайдаланады, меншікті тербелістің биік жиілігіне ие болады. Олар жай ретте- қысымды, шығынды, қуатты күшейте алады. Жетектің кемшіліктері: жеке қуат көзі қажет, температура өзгергенде майдың тұтқырлығының өзгеруі, қысымның ауытқуы құбырдың шығыны салдарынан құбырдың жайы және жұмыс сұйықтығын бақылау қажеттілігі.
ӨР-дің негізгі қозғалыс формасы айналу болып табылады, кері бұрылу,тербелу, майысу және тіксызғышты қозғалыстар. Бұл қозғалыстар электроқозғалтқыштар арқылы бәсеңдеткіш немесе қос шарикті бұрандамен ,сонымен қатар гидравликалық және пневматикалық жетекпен жасалуы мүмкін. Роботтың жүйелерінде пайдаланатын бәсеңдеткіштер: кіші бүйір саңылауын немесе кинематикалық кемшілікті және позициялаудың биік дәлме-дәлділігі; пульсациясыз тұрақты бұрыштама жылдамдықтың болуы; кіші габаритті өлшем және масса, сонымен қатар жоғарғы ықтимал момент жүктемесі болуы қажет.
Мақсатқа жету үшін осы талаптарға ПР-ды көптеген құрылымдарда электр және гидравликалық жетектерді толқындық бәсеңдеткіштермен қолданады.
Гидравликалық жетектің игеруімен жоғары жылдамдық зоналарында және төмен бұраушы момент кезіндегі басқарманың жеңілдігімен жетеді.

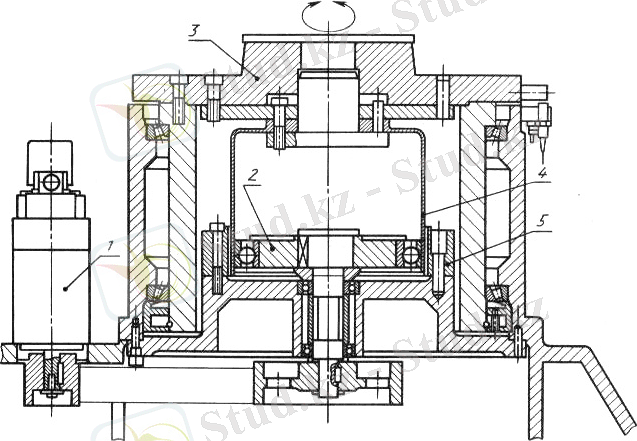

1-гидромотор; 2-толқын генераторы; 3-платформа, роботтың түбі бекітілген; 4 - майысқақ дөңгелек; 5 - қатаң дөңгелек;
6-сурет - "Рено"(Франция) фирмасының ПР айналу жетегінің түйіні

ПР басқару жүйесі білдектерді бағдарламамен басқару жүйесімен тығыз байланысты. Жұмыс барысында тұрақты және қарамды басқару жүйесін қолданады. Білдектен айырмашылығы оқу әдістемесінің ережесі ретінде бағдарламалайды, оператор бірінші циклда жұмысты аз жылдамдықта қолмен басқара отырып, қызметті үйлестіреді. Жұмыс жүрісінің жалғасы тұрақтылық координатасы мен орын ауыстыру координатасы есте сақталады және келесі циклдар автоматты түрде жүргізіледі. Бағдарламалық тапсырманың бұл тәсілі қызмет ету циклының күрделілігімен, қозғалыс түрінің үлкен сандарымен математикалық бағдарламалау жүйесінің қиындықтары және функционалды жұмыс пен оған қызмет ететін жабдық үшін бірлік технологиялық базаның болмауымен шартталады.
Өндірістік роботтар өңделетін дайындаманы әр түрлі СББ білдектерінде (жонғыш, жонғылау, көпмақсатты және т.б.) жүктеуді автоматтандыру үшін кең қолданысқа ие болды, сондай-ақ әртүрлі технологиялық операцияларды орындау үшін қолданады. Қазіргі уақытта көптеген әр түрлі құрастырылымдағы өндірістік роботтар жасалды және қолданылып жатыр. Олардың кейбіреуіне техникалық сипаттама 2 - кестеде көрсетілген.
6-суретте суықтай және ыстықтай қалыптауға, механикалық өңдеуге сондай-ақ операция аралық бүрмелеу және тасымалдауға арналған, Универсал - 15 өндірістік роботының сызбасы келтірілген. Робот координатаның сфералық жүйесінде жұмыс жасайды және қозғалыстың 6 дәрежесін иемденген. Жүк көтергіштігі 15 кг. Робот тұрақты токтың электрқозғалтқышымен жұмыс істейтін, гидрокүшейткішті айналу моменті бар гидравликалық жетекпен қамтамасыздандырылған. Тұрақтандыру қателігі ∓2 мм. Қызмет ету максималды радиусы 2044 мм.
Технологиялық жабдықтардың нақты топтарына қызмет етуге арналған өндірістік роботтар арнайы қызығушылық тудырады.
М10П62.01 өндірістік робот тік және көлденең өсті айналдырығы бар білдектерде қызмет етуге арналған. Ол механикалық қол типі бойынша орындалған және соңғы жүктеме сызбасына байланысты білдекке әртүрлі жаңдайда бекітілуі мүмкін. Робот 16К20Ф3, 16К20Т1, 1П71720Т1, 1П717Ф3 жонғыш, 1В340Ф30 жонғыш-револьверлі, 53А20ФА тісжонғылау және т.б. білдектерде қызмет етуге қолдануға болады. ПР басқару 3 координата бойынша қозғалысты бағдарламалағанда СББ-ның тұрақты жүйесі болып табылады. Робот жетекті шығыс және кіріс жинақтауыштармен жұмыс істейді. Жәшік орналасқан орыннан айнала орналасқан орынға дейін ПР-ды бір немесе екі механикалық қолмен орындайды. Бір рет тартып алудың күші 5Кб. Ал қозғамай қармап алудың дәрежелік саны 4Кб. Қозғалтқыш түрі электропневматикалық. Жайғастыру терістігі +- 0,5 мм.
Әдетте, технологиялық үдерістер мен жабдықтар адам мүмкіндігін ескере отырып жасалады. Роботтар адамнан күштірек жұмыс жасай алады, олар көтере алмайтын жүктерді тасиды, өте қиын жағдайларда да өз жұмысын істей беруі мүмкін. Алайда, олар адамдардың жан-жақты мүмкіншілігі мен машықтарын, бейімделіп кетуін қайталай алмайды. Сондықтан ПР-ға толықтай еніп кету үшін және ГПС-ті құру үшін құрылымдаушы-технологиялық іс -ашаралар жасалып, роботтар пайдалана алуы үшін құрал-жабдықтарды дайындау, арнайы жарақтауды құру, бөлшектерді жинақтаушыны құру, үстіртін тазалайтын негізгі құрылғылар, бақылауыштар, металл кесетін білдектерден қалдықтарды тазарту, т.б. Өндірістік роботтардың жұмыс жасауына арналған кейбір бөлшектердің құрылымдарын өзгерту, яғни олардың затты қармауына және алып жүруіне ыңғайдау, технологиялық жабдықтардың орналасуы ешбір кедергісіз және тығыз, аз орынды алатындай етіп орналастыру, өндірістік роботтар мен жүк тиейтін құрылғылар, жәшіктер, транспорттық көліктер болып табылады.

1.3 Қарпығыш құрылғысы облысындағы терминдер мен анықтамалар
ӨР-тың қарпығыш құрылғысы деп оның жұмысшы органын айтады, олар өндірістік затты қарпу және ұстап қалу үшін немесе технологиялық жабдықтауға арналған. ГОСТ 26063 -- 84 бойынша ӨР-тың қарпу құрылғысының келесі типтері бар: механикалы, вакуумды, магнитті және т.б. (7-сурет).
Қарпығыш құрылғыларының барлық түрлеріне ортақ түсінік ретінде жұмысшы элемент болып табылады. Жұмысшы элемент деп объектпен байланысқа түсетін қарпығыш құрылғысының элементін айтады. Магнитті қарпығыш құрылғыларының жұмысшы элементіне оюъект тартылатын магнитті жүйесі, ал ваакумді құрылғыларына объектпен байланысатын присоска жатады. Жұмысшы элемент терминімен қатар әдебиеттерде антропоморфты терминдер қолданылады: ерінше, саусақ, жақ және т.б.
Механикалық қарпығыш құрылғылары деп қозғалтқышпен немесе объекттің өзіндік салмағымен жасалатын, объектті ұстап қалу процесі жұмысшы элементімен байланыс нүктесінің реакциясы кезінде жүзеге асатын құрылғылар. Механикалық қарпығыш құрылғылары қарпу және байланыстыратын қарпығыш құрылғылары болып бөлінеді. Қарпу құрылғылары деп жұмыс элементін қарпып қысу арқылы орын ауыстыратын механикалық қарпу құрылғыларын айтамыз. Байланыстыратын қарпығыш құрылғылары деп қозғалмалы буындары жоқ, объект өзінің тару күшімен ұсталатын тірек ретіндегі қарпығыш құрылғысын айтамыз (қарпу ожауы, ілмек, призматикалық тірек элементі, күрек және т.б.).
Вакуумды қарпу құрылғылары деп ауаның сейілуі арқылы тұйықталатын қуыс- присоска арқылы объектті ұстайтын механикалық қарпу құрылғысын айтамыз. Вакуумді құрылғылардың активті түрі болады, оларда ауаның сейілуі вакуумдық насостар немесе эжекторлардың көмегімен еріксіз түрде жүреді. Ал пассивті құрылғыларда ауаның сейілуі жұмысшы элементтерінің деформациялануы арқасында жүзеге асады

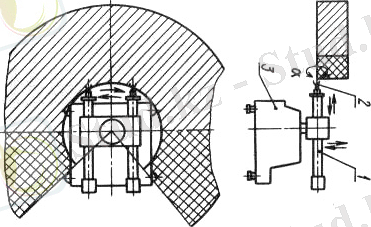

7-сурет - Өнеркәсіптік роботтардың қарпығыш құрылғылары

Магнитті қарпу құрылғылары деп магниттің әсерімен объектті ұстап қалуатын құрылғылар.
Ауыстырылу тәсілі бойынша қарпу құрылғылары қолмен немесе автоматты түрде ауыстырылатын болып бөлінеді. Ауыстырылмайтын қарпу құрылғылары ажырамайтын байланыс құрылғылары арқылы орнатылады, әдетте қолданысқа ие емес. Қарпу құрылғысының манипулятор қолына бекіту түйінін механикалық интерфейс деп атайды.
Қарпу құрылғысының табанымен тік бұрышты координат жүйесі байланысқан, қарпу құрылғысының шартты геометриялық центрінде немесе объектті ұстау орнында орналасқан. Осы жүйенің осьтік проекциясында қарпу құрылғысының маңызды геометриялық, дәлдік, статикалық және динамикалық күштердің сипаттамасы беріледі.
Қарпу құрылғысының барлық типтерінің басты техникалық сипаттамасына: номиналды жүк көтергіштігі, қарпу күші, рұқсат етілген максималды күш және қарпу құрылғысының координат жүйесінің осьтік моменті, қарпу уақыты және жіберу уақыты, масса, габаритті өлшемдері, беріктік көрсеткіштері.
Қарпу күші стандартта анықталмаған, әдетте оларды жұмыс элементтерінің объектке күш әсері деп айтады. Қарпығышта қарпу күші жұмыс элементтерін ұарпу кезінде орын ауыстыратын жетектін күшімен шығады. Серіппелі қарпуда қарпу күші объектті тепе-теңдікте ұстап тұратын серіппенің көмегімен жүзеге асады.
Қарпу уақыты деп басқару құрылғысымен қарпуға берілген сигналдан бастап, объект қарпу кезінде бірқалыпты тепе-теңдікті сақтап, ал қарпу күші орнатылған мәнге ие болып, процесстің аяқталуына дейінгі уақыт. Жіберу уақыты деп басқару құрылғысынан жіберуге берілген сигналдан бастап процесстің аяқталуына дейінгі уақыт. Жіберу процесінің аяқталуы кезіндегі қарпуға объекттің толықтай босатылып, қарпудың толық ашылуы жатады.
Қарпу құрылғысының номиналды жүк көтергіштігі деп осы қарпу қүрылғысына сәйкес қарпу объетілерінің рұқсат етілген номиналды мәні. ӨР-ты мұндай қарпу құрылғысымен жабдықтаған кезде ұсталып тұрған объекттің массасы ӨР-тың пайдалы жүк көтергіштік массасынан, яғни объекттің қарпу кезіндегі кепілділігі, ұстағыштығы және ӨТ-тың эксплуатациялық сипаттамасының орнатылған мәндерінен аспауы тиіс.
Рұқсат етілген моменттердің шектік мәні деп қарпу кезінде салынған күш арқылы объекттің централды салынған мәні. Момент
объектке әсер ететін тарту күшінен, инерциядан, басқа заттармен әрекеттесуі және жабдықтан пайда болады. Моменттерге қарпу күші және байланыс кезіндегі реакция жатпайды. Әдетте, қарпу қүрылғылары бір объектпен жұмыс жасау үшін және ұстап жіберу кезіндегі қарпу функциясын орындау үшін арналған. Сонда да көп объектілі және көп функционалды қарпу құрылғылары қолданылады.
Көп объектілі қарпу құрылғылары деп екі немесе одан да көп объектілерді ұстау үшін арналған құрылғылар. Көп функционалды қарпу құрылғылары деп басты функциялармен қатар технологиялық операциялар мен өлшеу операцияларын орындайтын құрылғыларды айтамыз.

2 Қарпу құрылғыларының басты параметрлері

Басты параметрлер ретінде мыналар қабылданған:
1. Жүк көтергіштік
2. Қарпып алынатын беттің өлшемі
3. Роботқа бекітілетін өлшем орны және құрылымы

2.1 Жүккөтергіштік

ҚҚ-ның жүк көтергіштігі келесі мәндерге ие болу керек: : 0,08; 0,16; 0,63; 1,25; 2,50; 5,00; 10,00; 20.00; 40,00; 80,00; 160,00; 250,00; 500,00; 1000,00 кг. Бұл қатар ӨР-тың технологиялық мүмкіндіктерін шектемейтін фактор ретінде алынған. Жүк көтергіштік қатар R 103 ГОСТ 8032-84 сәйкес.

2.2 Қарпып алынатын беттің өлшемі

Сыртқы немесе ішкі беттің ҚҚ-дағы ең көп өлшемі келесі мәндерге сәйкес келуі керек: 1, 4, 12, 32, 63, 100, 125, 160, 200, 250, 320, 400, 500 мм.
Ең көп қарпып алынатын беттің өлшемі R 10 ГОСТ 6636-69 қатарынан алыннған. Бұл қатар кең диапазонды және аз диапазонды жұмыстардың ауыстырулар шегін көрсетеді.
Аз диапазонды қарпығыш құрылғылары көрсетілген қатардағы беттерден кем беттерді қарпып алатындай мумкіншілігі болуы керек. Кең диапазонды қарпығыштар осындай мүмкіншіліктерді иемдену керек, бірақ ауыстыруларсыз.
Осылайша, қатарға сәйкес, ҚҚ-ның қарпып алынатын беттің ең үлкен өлшемдерінің гаммасы қатарда жатқан, яғни 0-ден 500мм-ге дейінгі әр түрлі өлшемді беттердің қарпылуын қамтамасыз етеді. Бар ҚҚ-ның анализі, осы талаптардың орындалуы ҚҚ-ның құрылымын қиындатпайтындығын көрсетеді.

3.3 Қарпығыштың құрамдық бөліктері мен олардың тағайындалуы

Қарпығыш құрылғысы құрылымы бойынша жеңіл болып көрінгендіктен, анық дербес құрылымдық және функционалдық мүмкіншіліктері бар құрылымдық бөліктерге бөліп қарастыру тиімдірек. Бұл көптеген құрылымдық және схемалық нұсқалардың, сонымен қатар оларды проектілегенде, мәліметтерін тәртіпке келтіріп жасау ыңғайлы.
Басты құрылымдық бөліктерінің функционалдық тағайындалуы туралы мәлімет 1-ші кестеде көрсетілген. Төменірек қажетті қосымша түсініктемелер берілген.

1-кесте - Қарпығыштың құрылымдық бөліктерінің функционалдық тағайындалуы

Қарпығыштың құрылымдық бөліктері
Бөліктердің функционалдық тағайындалуы
Байланыстырғыш элементтер
Қарпығыш шығарғыштығының үлкеюі, оның вертикалды немесе қабырғалық орын ауыстыруы, екі немесе одан да көп қарпығыш санының немесе басқа ӨР-тың қарпығышын орналастыру мүмкіншіліктері
Қозғалтқыштар
Жұмысшы элементтерінің орын ауыстыруы, қарпу күшін құру
Беріліс механизмі
Қозғалыс түрінің жаңадан жасалуы, бірнеше буынға қозғалыс берілісі, талап етілетін берілетін санның және қарпығыштың ашылуына тәуелді сан.
Механизмнің соңғы буындары
Талап етілетін қалыптың тапсырысы және жұмысшы элементтерінің орын ауыстыру кинематикасы, қарпып алынатын объектінің габариттеріне қалыптасыу
Жұмысшы элементтер
Орналасуын қамтамасыз ету және берілген координаттар бойынша заттардың қатты бекітілуі
Қаптама
Үйкеліс коэффиценті арқасында алынатын салмақ түсетін қабәлеттіліктің жоғарылауы, байланыс зоналарының көбеюі арқасында байланыс қуатының азаюы, объект бетінің пішінінің өзгеруіне адаптациялылығы

Егжей-тегжейлі схемалардың анализі және қарпығыштың құрылымы, олардың құрамдық бөліктерінің көп түрлілігі онша көп емес нұсқалардың үйлестіруі кезінде пайда болады. Авторлар қарпығышты келесі құрамдық бөліктерге бөлуді ұсынады: байланыстырғыш элементтер, қозғалтқыштар (немесе күшті және орын ауыстыруды жасайтын көздер), күш берілістерінің механизмі және қозғалыстың жаңартылуы, механизмдердің соңғы буындары, жұмысшы элементтер, қаптамалар немесе қосымшалар. Нақты жағдайларда осы аталған кейбір құрамдық бөліктер жоқ болуы да мүмкін, немесе көрщілес құрамдық бөліктермен біріктірілуі мүмкін.
Байланыстырғыш элементтер манипулятор қолының байланыс түйіндеріне және қарпығыштың іргесіне ендіріледі. Байланыстырғыш элементтерінің қолданылуы салыстырмалы орналасуды және манипулятордың жұмысшы элементтерінің үйлесуін жеңіл тәсілмен өзгертуге мүмкіндің береді. Байланыстырғыш элементтерінің жиыны, проектілеудің қажеттілігінен және нақты жұмыс орнына арналған элементтерді жасау қажеттілігін болдырмай, ӨР-тың жұмыс орнында шапшаң икемделуіне қолайлы жағдай туғызады. Байланыстырғыш элементтер реттелетін және реттелметейтін болып бөлінеді (жаңадан бекітілетін).
Реттелмейтін байланыс элементтер үйлесімі өзгермейтіндей етіп (1-кесте), ӨР манипулятор қолының қарпу діңгегіне қатысты орналасуына байланысты жасалған. Реттелмейтін байланыс элементтерінің параметрлеріне байланысатын беттердің ара қашықтығы, ось аралық арақашықтық және ось арасындағы бұрыш жатады. Кейбір байланыс түрлері, мысалы, фланцерлік ГОСТ Р52127-2003 қарпудың бірнеше күйде бекітілуіне, бір-біріне қатысты 45 немес 90° бұрылыста рұқсат етеді.
Реттелетін байланыс элементтері диапазонда берілген әр түрлі қалыптарда байланысып, бекітілетін екі немесе бірнеше бөліктерден тұрады. Сонымен қатар, үдемелі орын ауыстыру мен бір немесе екі ось бойынша айналыс беріле алады. Реттелетін байланыс элементтердің мысалы 8-суретте көрсетілген.

8-сурет - Реттелетін байланыс элементтері

2.4 Қарпуға арналған қозғалтқыштар

ӨР-дың ҚҚ-да қолданылатын қозғалтқыштар түрі көп емес. Энергоұстағышы және шығыс буынының қозғалыс түрі бойынша өозғалтқыш классификациясы және келесіде көрсетілген. Бұл жерде функционалдық мүмкіндігі бойынша жұмысшы элементтердің орын ауыстыруын жасау үш бөлікке бөліп қарастыру ыңғайлы: шығыс буындарының шектелмеген орын ауыстырулары (мысалы, электроқозғалтқыштар), шығыс буындарының шектелген орын ауыстырулары (мысалы, пневмоцилиндрлер және толық айналмайтын пневмоқозғалтқыштар), шығыс буындарының аз орын ауыстырулары (мысалы, мембранды қозғалтқыштар). Шығыс буындарының шектелмеген орын ауыстырулары бар қозғалтқыштарды қарпып алынтаын беттердің арасы үлкен шамада өзгеретін, үлкен габаритті объектілерді қарпуда қолдану пайдалырырақ.
Мұндай қозғалтқыштарды бұрандалы механизмдерде қолдану тиімдірек. Шектелмеген орын ауыстырулары бар қозғалтқыштар үшін басты параметрлер ретінде номиналды айналыс жиілігі (бұрыштық жылдамдық), номиналды және максималды айналмалы моменттер жатады. Номиналды айналу жиілігі және моменті бойынша басты параметр болып табылатын номиналды қуат анықталады.
Шектелген орын ауыстырулы қозғалтқыштар (пневмоқозғалтқыштар) көп қарпығыштарда қолданылады. Олар үшін маңызды параметрлер максималды жүріс L және шығыс буынындағы күш Q болыптабылады. Ең басты параметр деп бір жүрісте жасалатын жұмысты А = QL есептеу қалыптасқан. Дәл осы параметр қарпығышты проектілегенде бәрәншәден анықталады.
Аз орын ауыстыратын қозғалтқыштар әдетте жеңіл және сенімді болғанымен, бәр өлшемді объекттерді қарпу үшін арналған аз диапазонды қарпуда қолданысқа ие.
Қозғалтқыш қарпығыштың міндетті бөлігі болып табылмайды. Қарпу күші пластиналы серіппелерден қатты күштер арқылы жасалып, қарпу механизмін алмастыратын немесе әдеттегі механизмі бар цилиндрлі серіппелердің созылуы арқылы жасалатын 9, а, б - суретінде қарпығыштың схемалары көрсетілген.
Қарпу манипулятор қарпығышының жұмысшы элементтері объектпен байланысқа түсіп, ашылып объектті ұстап, бекітілген кезде орын ауыстыруы жасалады.
Объект мәжбүрлі түрде ұсталып қарама-қарсы жаққа орын ауыстырған кезде босатылады. Қарпығыш құрылғысынан қозғалтқыштың алынып тасталуы, оның максималды жеңілдетілуіне алып келеді, бірақ мұндай қарпығыштардың қабілеттілігі аз болады, қарпу кезінде объектті ұстап қалу қабілеттілігі және босатуы қолдану мүмкіншілігін кемітеді. Серпімді қарпу күші бар қозғалтқышсыз қарпығыштар кіші және бір өлшемді детальдарың орын ауыстыруы кезінде қолданылады.

9-сурет - Серпімді қарпу күші бар қарпығыштың схемасы

Қарпығыштардан қозғалтқыштарды алып тастау ұсыныстары бар, олар манипулятор қозғалысының берілісін ең жақын қозғалтқыштың жетегіне беру арқылы жасалады. Ол үшін осы қозғалтқыштан қарпығышқа және муфтаға берілетін механизмдер берілісі (мысалы, электромагнитті), қозғалтқышты бір механизмнен келесі механизмге ауыстыратын механизмдер алдын ала қарастырылады.
Қарпығыштың беріліс механизмдерінің басты функционалдық тағайындалуы қозғалыс берілісінде және қозғалтқыштағы шығыс буынының жұмысшы элементтерге күшеюі. Ең көп таралған қарпу механизмісінің схемаларына шолу олардың ерекшеліктерін анықтап, қолдану аймағын орнату, артықшылықтарының анализі және кемшіліктері төменде көрсетіледі. Механизмдел қозғалыс өзгерістерімен, беріліс санымен, қарпығыштың ашылуына байланысты күшеюлермен сипатталады. Беріліс механизмдердің элементтер бекітілетін соңғы буындары әдетте алып-салмалы болады, олардың таңдалуынан қарпу механизмісінің беріліс саны және ашылу диапазоны анықталады.
Қарпығыштың көбісі алып салмалы жұмысшы элементтермен жабдықталады. Әр түрлі пішінді объектті қарпып ұстау мүмкіншіліктері үшін және басты қабілеттіліктін қоры үшін жұмысшы элементтердің беттік пішіні маңызды. Пішіндердің классификациясы бірінші бөдімде берілген, бұл жерде ең көп таралған түрлері де көрсетілген.айрықша көп қолданылатын пішіндер түрлері 10, а, б, в-суретте көрсетілген. Призматикалық жұмысшы элемнеттер (10, а-сурет) (олардың қолданылуы кезінде оларды әдетте бұрыштық деп атайды) қарпып алынатын домалақ қимаға жартылай үйлестірілген болып табылады. Әдетте α, β, γ бұрышын 120° теңестіреді, кейде 90°.

10-сурет - Қарпығыштың жұмысшы элементтерінің пішіндері

Цилиндрлік бетті жұмысшы элементтер (10, б-сурет) нақты бір диаметрлі цилиндрлік беттерге үйлесімді, сол үшін олар маманданған болып, олар жеке жағдайға байланысты көшірмелі жұмысшы элементтер болып табылады. Арнайы тетікті белгілі бір қалыпқа келтіру (10, в-сурет) объекттің әр түрлі диаметрлі домалақ қимасының механизмнің соңғы буындары айналмалы қозалыс жасаған кезде тұрақты болуын қамтамасыз етеді. Конусты жұмысшы элементтер (10, г- сурет) валдың центрлі тесіктерін қарпып алу үшін қолданылады. Әр түрлі тәсілдермен бағытталған объекттермен жұмыс жасау кезінде бірнеше бет аймағы бар тұтастырылған элементтер артықшылыққа ие. Мысалы, призматикалық беті бар (10, д-сурет) жұмысшы элемент цилиндрлік бетті екі бағытта, бір-біріне қатысты 90° жатқан объектті қарпуға мүмкіндігі бар. ӨР-тың қарпығышын үлкен жүк көтергішті жұмысшы элементтерін жасау кезінде оларды проектілегенде бірыңғайланған және стандартталған білдек діңгектерін қолданған жөн.
11-суретте екі түрлі құбылмалы білдек діңгектерінің құрылғылары көрсетілген. Қарпығыштың соңғы құрамдық бөлігі- қаптама, жұмысшы элементтерге бекітіліп, қарапайым болып көрінеді. Бірақ қаптамалардың жұмысшы элементтің объектпен әрекеттесуінде және эксплуатациялық сипаттамаларының дәрежесін қамтамасыз етуінде рөлі жоғары. Ең басымен жоғары үйкеліс коэффиценті бар материалды таңдау кезінде қарпығыштың басты қабілеттілігі басқа бөліктерінің өзгеруінсіз жоғарылауы мүмкін. Сосын, жылудан сақтайтын материалдардан жасалған қаптамалар ыстық дайындамамен жұмыс жасаған кезде механизмнің ысуы кемиді. Ақырында, байланыс зонасындағы бағытталудың қателіктерінен құтылмайтын тозуды қаптамаларды бөлек және ауыстырмалы етіп жасаған кезде кемітуге болады. Мысалы, жүмысшы элементтер рычагті беріліс механизмісінің белгілі бір қалыпқа келтірілген бөліктерін көрсетеді.

11-сурет - Білдекті құрылғылардың жылжымалы тірегі

2.5 Қарпығыштың беріліс механизмі

2.1 бөлімде көрсетілгендей, беріліс механизмі және қозғалыстың жаңартылуы және күшеюі шығыс буынынан қозғалыс берілісін механизм буынына жеткізу үшін, басты жұмысшы элементтер, қозғалыс түрінің жаңартылуы мүмкіншіліктерімен (мысалы, айналмалыдан ілгермеліге және керісінше), күштің және орын ауыстырудың өзгеруі үшін арналған. Әдебиетте қарпу берілісінің механизм схемалары жүздеген, шындығында оншақты түрі қолданысқа ие.
Бұл дипломда қарпығыш мезанизмісінің схемалары былай көрсетіледі: нақты мысалмен көрсетілетін түр өзгерісінің реттілігі, қарпығышпен қатар схемалардың артықшылықтары мен кемшіліктері айтылады. Әрбәр тәсіл схемалардың минималды санымен көрсетіледі, сондықтан үйлесімді тәсілдер байланысы қаралады, сонымен қатар көп қолданысқа ие схемаларға көңіл көбірек беріледі. Әрбір схеманың қарпығышты жасау кезіндегі және қолдану кезіндегі кемшілігі мен артықшылықтары анықталады. Тек қана қатты берік буынды механизмдер қаралады.
Көп схемаларда қозғалтқыш ретінде пневмоцилиндрлер қолданылады (практикада көп қолданылатын), кейбір схемалар айналмалы қозғалтқышты (электроқозғалтқыш немесе пневмоқозғалтқыш) қолдануды жөн көреді. Еә басымен схемалар механизм түрімен топталады: тіке беріліс, ... жалғасы
Ұқсас жұмыстар
Өнеркәсіптік үлгілер
Қылмыстық заңның қолдануы
Өнеркәсіптік желдету
Аймақтық өнеркәсіптік саясат
Өнеркәсіптік кәсіпорындардағы айналым капиталы
Өнеркәсіптік ғимараттарға қойылатын талаптар
Өнеркәсіптік және тұрмыстық қалдықтар
Қазақстанның өнеркәсіптік қалаларының экологиясы
Өнеркәсіптік кәсіпорындардың бәсеке қәбілеттілігін арттыр
Химия-термиялық өңдеуді өндірісте қолдануы
Пәндер

Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор №1 болып табылады.

Байланыс

Qazaqstan
Phone: 777 614 50 20
WhatsApp: 777 614 50 20
Email: info@stud.kz
Көмек / Помощь
Арайлым
Біз міндетті түрде жауап береміз!
Мы обязательно ответим!
Жіберу / Отправить

Рахмет!
Хабарлама жіберілді. / Сообщение отправлено.

Email: info@stud.kz

Phone: 777 614 50 20
Жабу / Закрыть

Көмек / Помощь
