Тәжірбиелік жұмыс №6

«Байланыс кабелінің монтаждауы»

Кабель - қорғаныш қаптамасы бар бітеу қабыққа салынған оқшауланған откізгіш немесе өткізгіштер тобы.

Пайдаланылатын физикалық ортаға байланысты кабельдердің екі тобы қарастырылады.

жалпақ кабельдер (eсілген жұптар және коаксиал кабельдер, сәуле шығаратын кабельдер құрайды)

Оларда электр сигналы металл, көбінесе мыс арқылы беріледі.

Бұлардың ең арзаны - жалпақ кабельдер, оның бірнеше өткізгіштері бір жолға қатар салына береді. Алайда жалпақ кабельдердің сигнал тарату жылдамдығы төмен өрі олар электромагниттік бөгеуілдерден қорғалмаған. Бұл кабельдер қысқа құрастырулар кезінде кеңінен пайдаланылады. Есілген жұптар жалпақ кабельдерден гөрі қымбаттау. Бірақ олар электромагниттік бөгеуілдерден жақсы қорғалған. Есілген жұптар, негізінен, абоненттік арналарды жасағанда пайдаланылады. Коаксиал кабельдері ең қымбат кабельдердің бірі. Олар сигналдарды үлкен жылдамдықпен таратады әрі бөгеуілдерден жақсы қорғалған. Коаксиал кабельдер кең жолақты арналарды жасағанда жиі пайдаланылады.

жарықты таратуға арналған (олардың негізін электромагниттік богеуілдерден барынша жақсы қорғалған сәулежолдар құрайды)

Кабель бокстері (Кабельные боксы) . Шеткі станцияларға келетін кабель құрылғыларын қосу үшін кабель бокстері пайдаланылады.

Сур. 1

Жергілікті байланыс кабельдерінің сыйымдылығы 10х2-нан 100х2-ге шейін болады. Боксқа келген кабель талшықтары бокстың бет жағына орналасқан он тізбекке (20 талшыққа) арналған плинттерге жалғанады. Бір бокстағы плинттер саны 1-ден 10-ға дейін болады. Қалааралық кабельдердің бокстарының сыйымдылығы аз. Олар 4x4 немесе 7x4 кабельдерін монтаждауға арналған.

Кабель муфталары[өңдеу]

Кабель муфталары

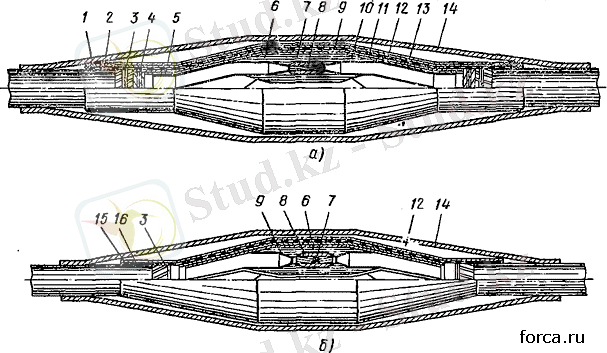

Сур. 2

Соединительная муфта ПСсл напряжением 6 кВ (а), 10 кВ (б) : 1, 5, 8. 16 - адгезионные прослойки, 2, 15 - восстановленные наружные покровы (термоусаживаемая трубка или лента ЛЭТСАР), 3 - бандаж, 4 - место пайки провода заземления, 6 - восстановленная изоляция жил из ленты ЛЭТСАР, 7 - соединительная жила, 9 - полупроводящий экран, 16 - общая подмотка лентой ЛЭТСАР ЛПП, II - восстановленный экран 12 - провод заземления, 13 - подмотка лентой из П ВХ пластиката, 14 - кожух

Кабель муфталары (Кабельные муфты) - кабельдердің құрылыстық бөліктерін қосып жалғауға арналған.

Кабель муфталары - кабель сымдарын, талшықтарын, тізбектерін сапалы жалғап және қорғағыш қабықтарын жабдықтап, жалпы алғанда, кабельдің жалғанған жеріндегі сипаттамасын қамтамасыз етуге арналған.

Кабель сауыты[өңдеу]

Кабель сауыты

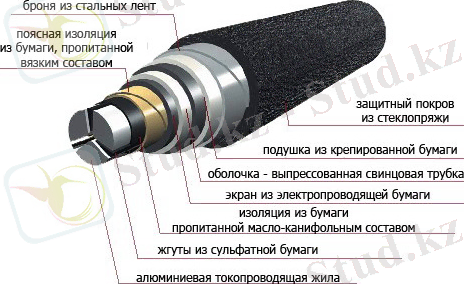

Кабель сауыты (Броня кабеля) - кабельдің өзекшесін механикалық әсерлерден қорғауға арналған кабель құрастыру элементтері.

Сур. 3

Сауыт ретінде тығыздығы әр түрлі металл, болат сымдар пайдаланылады. Оптикалық кабельдерде полимерлік материалдардан жасалған сауытты қаптамалар жиі пайдаланылады. Берік қорғаныс қажет болған жағдайда көпқабаггы сауыт ерекше мақсатта, мысалы, теңізге немесе шахтаға төсеуғе, кемірушілерден қорғауға қолданылады.

Кабель сауыты оптикалық кабель қабығының сыртынан салынады.

Кабель тізбектерін симметриялау[өңдеу]

Кабель тізбектерін симметриялау (Симметрирование кабельных цепей) . Кабель тізбектерінің арасындағы өзара әсерді азайту үшін кабельді жасау және оның құрылыстық ұзындықтарын жалғап косу кезінде қолданылатын шаралар.

Кабельді жасау кезінде симметриялау үшін оның сымдарын (талшықта- рын) жүптап, екі жүп жөне жүлдызша өдісімен еседі. Төменғі (дыбыстық) жиілікте пайдаланылатын кабель тізбектерінің арасындағы магниттік байланыс өте аз, сондықтан өзара эсер тек сыйымдылық байланыспен анықталады. Сондықтан мұндай кабель тізбектерін осы сыйымдылықтың байланысын азайту үшін оны бұрап еседі. Сонда ол тізбектеғі сымдар басқа топтардағы сымдарға қарағанда орындарын ауыстырып тұрады. Көрші орналасқан топтардың есілу қадамдары әр түрлі болуы керек.

Әр түрлі топтарда орналасқан тізбектер арасындағы байланыс олардың есілу қадамына және есілу бағытына байланысты.

Кабельдің құрылыстық ұзындықтарын жалғап қосқанда, тізбектердегі өзара байланыс әсерін азайту үшін тізбек пен сымдардың арасындағы сыйымдылық коэффициентін (төменгі жиіліктегі кабельдерде) және жақын, қашық шеттердеғі ауысу өшуліктерін өлшеп, оларды берілген өлшемге әкелу үшін сымдардың орындарын ауыстырып және қарсы байланыс контурларын қосады. Осындай шараларды симметриялау деп атайды.

Кабельді байланыс жолы[өңдеу]

Кабельді байланыс жолы(Кабельная линия связи) . Симметриялы немесе коаксиалды тізбектер бір-бірінен оқшауланып, бірнеше тізбектер белгілі бір тәртіппен біріктіріліп, металдан немесе пластмассадан жасалған түтікше түрінде жасалған қабықшаның ішіне орналастырылады. Мұндай қабықша тізбектерді сыртқы ауа, су және басқа табиғи құбылыстардан қорғау үшін қолданылады. Осындай қабықшаларды қорғасыннан, алюминийден және пластмассадан жасайды.

Әр түрлі механикалық өсерлерден қорғау үшін қабықшаға орналасқан тізбектердің сырты қорғағыш қабатпен қапталады.

Жер астына, су астында, шахталарда, канализацияда орналасуына байланысты қорғағыш қабат әр түрлі болады (оқшауланған, зиянды әсерлерден қорғағыштар, т. б. ) .
