Жылуэнергетика факультеті
Инженерлік кибернетика кафедрасы
Автоматика құрылғылары мен элементтері пәнінен
КУРСТЫҚ ЖҰМЫС
Тақырыбы: Таңертеңгі асты дайындау құрылғысының микропроцессорлық
басқаруын жобалау.
Орындаған: БАУк-05-2 тобының
студенті Искакова О.С.
Қабылдаған: доцент Көпесбаева А.А.
Алматы 2007
Мазмұны:
1. Кіріспе мен мақсаты.
2. Берілгені.
3. Негізгі бөлімі:
1. Автоматтандыру жүйесінің құрылымдық сұлбасы.
3.2. Автоматтандыру есептерін құру.
3. Мән беруші және орындаушы элементтерді таңдау.
3.4. Микропроцессорлық элементті таңдау және таңдауды
дәлелдеу.
3.5. Микробақылауыштың жүктемелік сипаттамасын есептеу.
6. Электрлік сұлба мен элементтер көрсеткіштерін құру.
7. Басқарудың алгоритмдік сұлбасын құру.
8. Программасын жазу.
3. Қорытынды.
4. Әдебиеттер тізімі.
1. Кіріспе мен мақсаты:
Осы курстық жұмыстың мақсаты- таңертеңі асты дайындау АРЖ-сін
микропроцессорлық элементтер негізінде жобалау. Бұл мақсатқа жету үшін
келесіні орындау қажет:
-автоматтандыру жүйесінің құрылымдық сұлбасын құру;
-автоматтандыру негізгі шешетін есептерін құру;
-орындаушы және мән беруші элементтерін таңдау қажет және сол
таңдауды дәлелдеу;
-элементтердің электрлік сұлбасын және элементтердің көрсеткіштер
кестесін құру;
-басқарудың алгоритмдік сұлбасын құру;
-программасын жазу керек;
2.Берілгені:
Осы курстық жобада таңертеңгі асты дайындайтын автомат
қарастырылады. Бұл үшін сағат, тостер және кофедайындағыш (кофеварка)
керек. Жұмыс істеу алгоритмі:
- сағат жетіні көрсеткенду тостер және кофедайындағыш қосылады;
- тостерде қосымша нан бөлінділері салатын резервуар бар;
- осы резервуардан тостерге нан бөлінділері түседі;
- кофедайындағышта үш резервуар бар.Онда су, тез еритін кофе және
сүт болады. Осы резевуарлардан ішіндегілер бір резервуарға
құйылады;
- дайын болғаннан кейін дыбыспен сигнал беріледі;
- дыбыс сигналы белгілі – бір уақыттан кейін сөнеді.
Негізгі бөлімі.

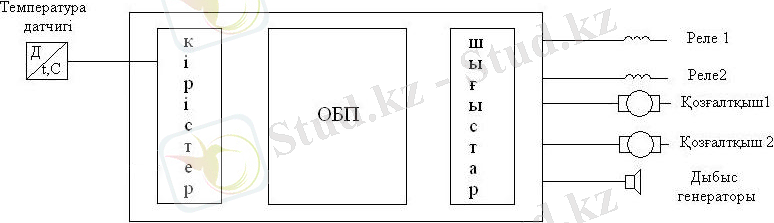

3.1. Автоматтандыру жүйесінің құрылымдық сұлбасы.
Автоматтандыру жүйесінің құрылымдық сұлбасы басқару есептерін құру
және анықтау мақсатында құрылады. Бұл курстық жұмыста автоматтандыру
есептерін шешудің міндетті көрсеткіші- ол микропроцессорлық басқару
элементін қолдану. Онда құрылымдық сұлбасы (микробақылауыш), кіріс
элементтерінен, орындаушы элементтерден тұруы керек.
Кіріс элементтері ретінде датчик, кнопка, ал орындаушы элементтері
ретінде реле катушкалары, қуаты аз қозғалтқыштар, дыбыстық генератоы
қолданылады.
2. Автоматтандыру есептерін құру.
Тостер мен кофедайындағыш сағат жетіні көрсеткенде жұмысын
бастайды. Олардың жұмыс істеу алгоритмін келесідей құру керек:
Тостердегі қозғалтқыш нан бөлінділерін тостерге салады. Бір мезетте
тостердің реле катушкасы мен кофедайындағыштың реле катушкасы қыздыру үшін
қосылады. Кофедайындағыштағы температура датчигі судың температурасын өлшеп
тұрады. Судың температурасы 100-ді көрсеткенде кофедайындағыштың реле
катушкасы сөнеді. Осы кезде сүт пен қант тұрған резервуар ашылады да,
қайнаған су тұрған резервуарға құйылады. Ал тостер реле катушкасы екі минут
қыздыралы да, өз жұмыс істеуін тоқтатады. Содан кейін жұмыстың біткендігін
білдіру үшін дыбыс генераторы арқылы дыбыс шығады. Ол екі минут жұмыс істеп
тұрады да, жұмыс істеуін тоқтатады.
4. Мән беруші және орындаушы элементтерді таңдау.
Беруші элементтер:
а) температура датчигі:

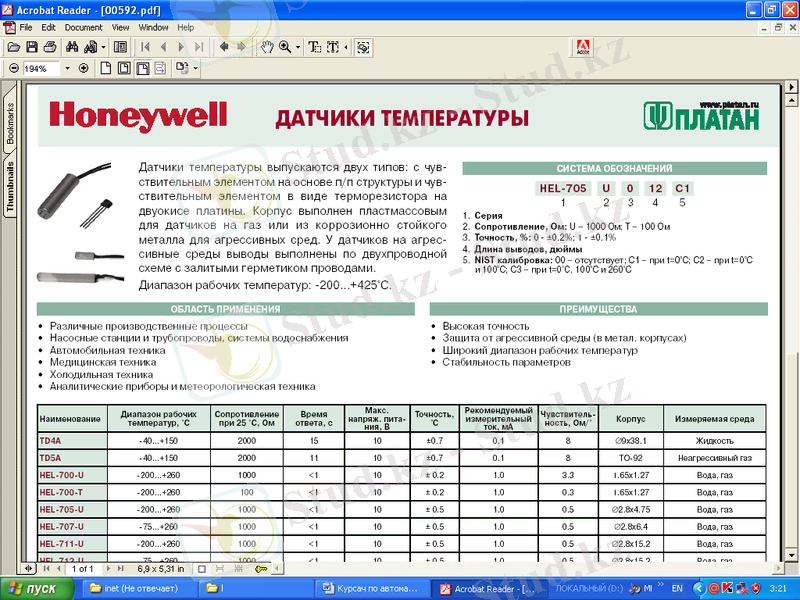

Температура датчигі ретінде Honeywell
фирмасының TD-5A атты датчигін пайдаланылады. Жұмыс температурасының
диапазоны -40..+150 °С. Бұл датчиктің ерекшеліктері:
• Жоғары дәлдігі
• Қауіпті ортадан қорғалады
• Параметрлерінің тиімділігі
Жұмыс 25°С-де Жауап Макс.кернеуДәлдігі,°Ток,мА Корпус Өлшейтін
температурасыныңкедергі,Оберу көзі,В С ортасы
диапазоны,°С м уақыты,с
-40..+150 2000 15 10 ±0,7 0,1 ǿ9х38,1Сұйықтық
Сипаттамасы:
Орындаушы элементтер:
А) реле катушкалары
Бұл курстық жобада екі РН-51 кернеу релесін қолданылады.
220 В дейін кернеумен тұрақты ток тізбегін оңашалау бақылауы схемаларында
қолдану ушін арналған. Реледе бір тұйықтаушы контактысы бар.
Техникалық сипаттамасы:
Сипаттамасы Мәні
Номинальді кернеуі, В 6, 12, 24, 48, 60, 120
Істеу уставкасы, В 0.7, 1.4, 3.2, 6.4,
16, 32
Контактардың максималь тоғы, А 2
Коммутацияланатын кернеу диапазоны, В 24...250
Габаритті өлшемі, мм 67х128х158
Масса, кг 0.75
Б) аз қуатты қозғалтқыштар
Осы курстық жобада тұрақты тоқтың қозғалтқышы пайдаланылады. Оны
таңдауда қиыншылықтар кездесті. Себебі, аз қуатты қозғалтқыш керек болды.
Ең тиімді деп 4ПО80А2 қозғалтқышты санадым. Бұл қоғалтқыштың кереметтілігі
кез келген кернеу көзін қабылдайды, теңіз деңгейінен 1000 метрге жоғары
жерде болса да жұмыс істейді, жұмыс температурасы +1..+40 С°, якорь
пульсациясының коэфициенті 15 %, қорғаны — IP 44, обмотка изоляциясы—F
классы.

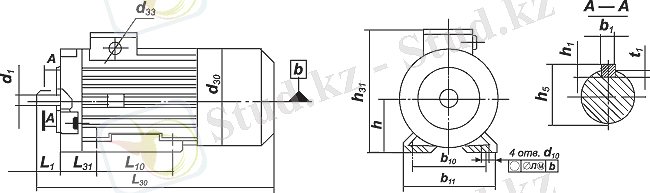

Қозғалтқыш құрылысы:
Габаритты және қондырылған өлшемдері:
L1 L10 L30 L31 b1 b10 h h1 h5 h31 d1 d10 d30 t1 b11 d33
50±0,5 100 435 50±1,5 6 P9\H9 125 80-0,5 6h9
24,5+0,01-0,30 200,5 22js6 10Н12 176±3 3,5+0,1 155±3 15,5
Техникалық сипаттамасы.
Қуаты, кВт Айналу жиілігі, обмин Номинальді кернеуі Якорь тоғы, А
Масса, кг 0,225
0,33
0,5
0,67 1000
1500
2200
3000 110220
110220
110220
110220 3,21,6
4,52,25
6,33,1
8,54,2 18

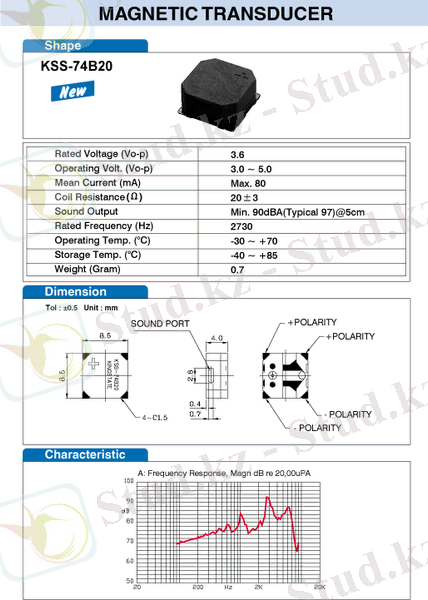

В) дыбыс генераторы
Дыбыс генераторы ретінде ЭЛЕКТРОМАГНИТНЫЙ ЗВУКОВОЙ ИЗЛУЧАТЕЛЬ KSS-75 алдым.
Техникалық сипаттамасы:
Наименование Рабочее напряжение (переменное) Макс. ток потребления при
амплитуде 5В Сопротивление обмотки Звуковое давление при 5В, 2730 Гц не
менее Диапазон частот по уровню более 70 дБ Диапазон рабочих температур
KSS-75 3 - 7 В 70 мА 32,0 ± 4,8 Ом 87 дБ 150 Гц ± 14 кГц - 30
... ... . + 70°С
Начало формы
Конец формы

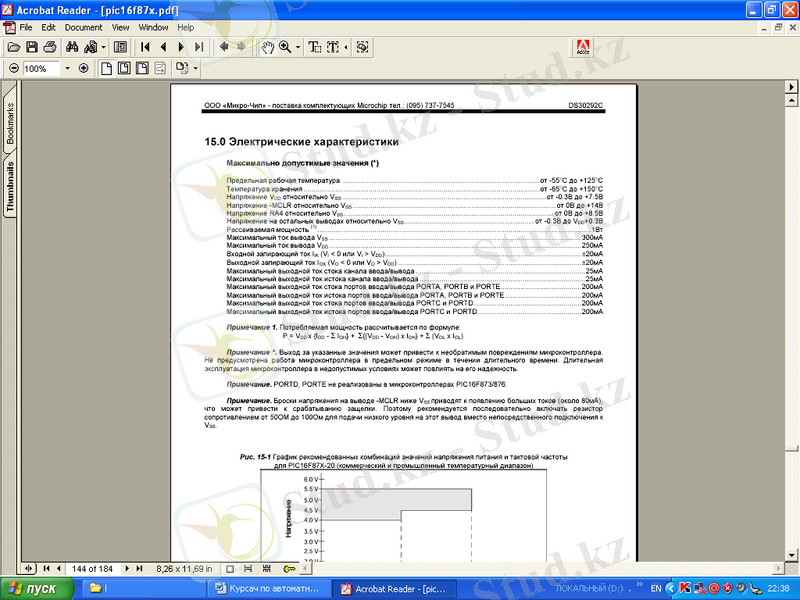

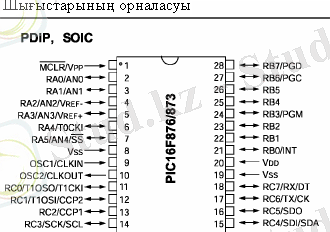

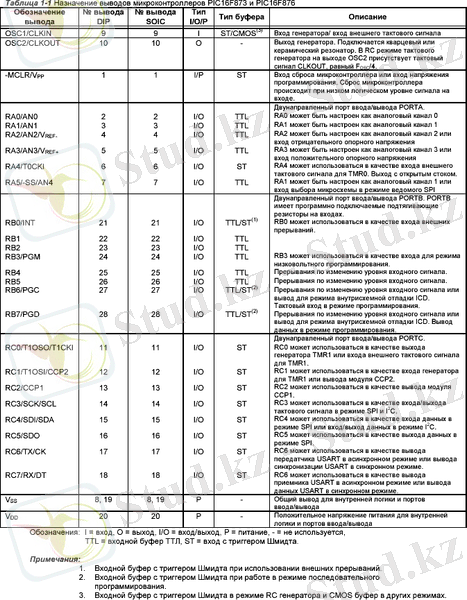

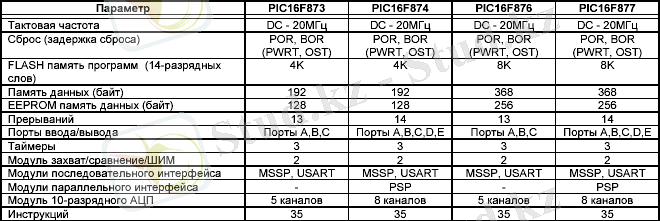

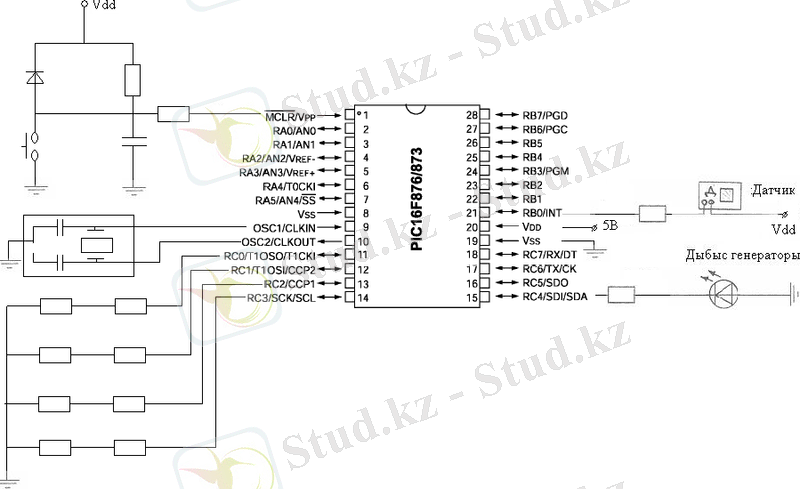

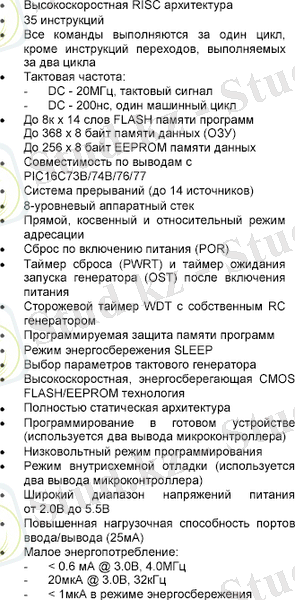

3.4. Микропроцессорлық элементті таңдау және таңдауды дәлелдеу.
... жалғасы
