КІРІСПЕ

Құрылыста ең жақсы дамып келе жатқан техникалық прогрессивтің бағытының бірі монолитті және жиналмалы-монолитті бетон және темірбетон кострукциясы.

Монолитты тұрғын және қоғамдық ғимараттар үлкен әсемдікті массалы құрылыс аудандарында құрылу специфика шарты құрылыстың 10-15% төмендеуін әкеледі, ал бірдей қаржылау еңбекті заводта және құрылыс алаңында капиталдың салуын 20-25% төмендетеді.

Осы артықшылық арқылы ғимараттар монолитті және жиналмалы-монолитті бетоннан және темірбетоннан және жаңа тәсілмен көтерілуінде осы ғимараттар жаңа көзқараспен каралады.

Осы дипломдық жұмыста демалыс сауық орны қазіргі заман жаңа құрылысына сәйкес салынған.

Құрылыс социалдық мақсаттардан ажырамас шешім және қоғамға қызмет көрсету, ұйымдастыру жүйе мақсатында салынған. Кешендік тәсілі арқылы косымша тұрғын территория, қоршаған орта ұйымдастыруын, қоғамға қызмет көрсету, территорияны инженерлік қамтамасыз ету құралады.

Конструктивтік белгілері бойынша демылыс сауық орын жайпақ тұтас құймалы темірбетон жабынды қаңқа типіне жатады және қатаңдық диафрагмалары бүкіл ғимарат биіктігі бойынша жүреді.

1 Сәулеттік - құрылыстық бөлім

1. 1 Құрылыс ауданының сипаттамалары

Бұл құрылыс жобасы Тараз қаласында салынған. Оның климаттық ауданы -3 В-ға жатады. Бұл аудан 3-м қысымымен. Нормативтік белгілері: жел қысымы - w o = 0, 38 кПа;

Қаңтар айындағы орташа ауа температурасы -10. о С, Ең суық ауа температурасы қаңтар айының ортасынан кейін -15 о С. Қыс мерзіміндегі орташа жел температурасы -2 м/с. Шілде айындағы орташа ауа температурасы - +25 о С.

Желдің бағыты мен максималды жылдамдығы 1-кестеде берілген.

Кесте 1

Желдің бағыты мен максималды жылдамдығы

Ай: Ай
Желдің бағытының максималды жылдамдығы: Желдің бағытының максималды жылдамдығы
Штиль,күн:

Штиль,

күн

Ай: С
Желдің бағытының максималды жылдамдығы: СШ
Штиль,күн: Ш
ОШ
О
ОБ
Б
СБ
Ай: қаңтар
Желдің бағытының максималды жылдамдығы: 9/2, 6
Штиль,күн: 6/2, 4
9/1, 3
34/3
11/3, 8
13/5, 7
6/5
12/3, 5
23
Ай: шілде
Желдің бағытының максималды жылдамдығы: 24/3, 8
Штиль,күн:

14/4,

6

7/3, 2
24/3, 6
6/3, 8
6/3, 9
6/5, 2
13/3, 9
18

Жауын саны-күндік максимум - 213 мм.

Шілделік жел - оңтүстік, ал қаңтарда - оңтүстік-шығыс

Орташа күндік ауа температура периоды t ≤ 8 °С болады 168 күн.

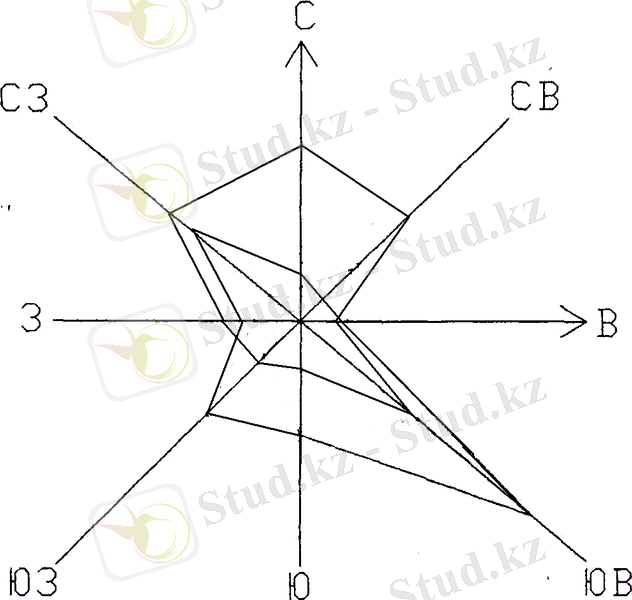

Жел бағыты 1-суретте көрсетілген.

Құрылыс алаңы Тараз қаласында. Жердің қату тереңдігі - 1, 00 м.

Жер сілкінісінің қатынасына қарағанда СН РК Б. 2. 2-7-95 «Застройка города Тараз и прилегающих территорий с учетом сейсмического микрорайонирования» 8 - балдық аймаққа жатқызылады. Топырақ категориясы 1 -Б-2.

Жер - асты сулары 5 - 10 м және 10 метрден де төмен жерде орналасқан.

Жер бедері тыныш, солтүстікке төменделген.

Инженерлік - геологиялық шарттар құрылыс алаңын бұрғылау және топырақ құрамын алу арқылы шығарылды.

Бұрғылау кезінде топырақтың келесі түрлері анықталды:

1) Себелетін топырақ саз құммен араласқан - 0, 3 м;

2) Жер - құмдық серозем - 0, 5 м;

3) Құм шаңды - ылғалды, орташа тығыздығы - 0, 9 м;

4) Құм кіттай, тығыз, ылғалды - 1, 0 м;

5) Саз орта қатты, қиынпластикалық - 5, 3 м;

6) Құм шаңды, орташа тығыздығы - 2, 2 м;

7) Қатты саз галькосымен 8 % - 0, 85 ÷ 1, 2 м;

8) Тағамдық мел, құрамы ұн 50 % - 8, 6 м.

1. 2 Бас жоспардың шешімдері

48 пәтерлі тұрғын үй құрылысы Тараз қаласы үшін керамзитбетоннан жобаланған. Ғимараттың орналасу орнын СН РК Б. 2. 2-7-95 «Застройка города Тараз прилегающих территорий с учетом сейсмического микрорайонирования». Сейсмикасы жақсы зона таңдалды 1-Б-2. Жердің топырақ бетінің жақсы қабылдауғыштығынан. Ғимараттың орталықтан қарағанда қаланың шет жағында солтүстік шығыс бағытында орналасқан. Жобаланатын ғимараттың жер телімі Тараз қаласының орталығында, Абай даңғылының батыс жағында және Әйтиев көшесінің солтүстік жағында орналасқан.

Ғимарат сәуле түсу бетіне байланысты, шарт бойынша орналасқан. Ғимарат келесі жоба бойынша өлшемі 18, 0 - 21, 6 м.

Ғимарат айналасында жолдар бар. Бұл жолдармен жекеменшік көліктермен қоғамдық көліктер (жедел жәрдем, өрт сөндіру және т. б. ) келуіне ыңғайлы. Жолдың контуры бойында тратуар орналасқан, ені - 2, 5 м. Жаяулар бір-біріне қапталдаспай өтуіне ыңғайлы.

Тұрғын үй алаңшасында демалыс орны, шаруашылық мақсатында, қоқыс жинау орындары орналасқан. Алаңшалар сәулелік бейнелермен және элементтермен түрленген. Сәулелік бетоннан, декоративтік элементтерден құралған. Алаңшалар мен тратуар беттері түрлі-түсті плиткалардан беттелген. Көлік жолдары мен көлік тұрақтары асфальтталған. Территорияның көгалдандырылуы ағаштар, газон және түрлі гүлдер отырғызылуы қарастырылған. Жаңа көгалдандыру төмен бойлық топтық газондар, түрлі әдемі гүлдер үйдің жан-жағына, тратуар бойына отырғызу арқылы. Жайғастырылу кезінде қарастырылу керек МГСЕ 1. 01-98 (минимальные расстояния до зеленых насаждений) .

Құрылыс алаңының жайғастырылуына байланысты бірнеше ыңғайлылықтар қарастырылған. Бас жоспарда өлшемі 185, 5 м × 147 м көрсетілген тұрғын үй алаңындағы жапырақты ағаштар мен газондар, қасында балалар мен үлкендер алаңшасы (21×21 м), киім кептіру алаңшалары (20×12 м) қарастырылған. Балалар алаңшасында құм алаңшасы, әткеншек, орындықтар және басқа да балалар ойнайтын алаңдар орналастырылған. Үлкендер алаңшасында беседка және басқа да қызықты отырулар бар жерлер орналасқан.

Үйге кірер алдында орыншалар қою қарастырылған. Бұл шаралар тұрғындарға жақсы демалыс уақытын өткізуге жасалған.

1. 3 Көлемдік - жоспарлық шешімдер

Жоспарланатын ғимарат 12-қабатты 48-пәтерлі тұрғын үй. Ғимаратқа кіретін есік біреу. Ол арқылы баспалдаққа келеді немесе пәтеріне 1-қабаттағы. Ғимараттың баспалдағы түтінделмейтін етіп жасалған. Келесі жоғарғы қабатқа жету үшін балкон арқылы өтіп, келесі керекті қабатқа шығасыз. Цоколь қабатында вестебюльге кіретін есік бар, электрщит және т. б. қоғамдық бөлмелер бар.

Әр қабатта 4 пәтерден: бір бірбөлмелі - 42 м 2 , екі екібөлмелі 58 және 60 м 2 , бір үшбөлмелі 74, 5 м 2 Барлығына бір баспалдақ пен лифт қосылған. Орташа бөлменің ауданы - 21 м 2 , ұйықтау бөлмесі үлкендер үшін - 17 м 2 , балалар үшін - 14 м 2 , ас бөлмесінің ауданы - 11 м 2 .

Бөлмелер зоналау арқылы орналасқан. Жату бөлмесі қара зонада, пәтердің соңында орналасқан. Олар өтетін емес. Ашық зонада орта бөлмелер мен ас бөлмесі орналасқан.

Салынатын үй мұнаралы ғимаратты типті күрделі конфигурациялы жоспардағы өсь өлшемі 1-7:21, 6 м, осінде А-Д: 18, 0 м. Қабат биіктігі 2, 8 м.

Осындай жоспар жақсы экономикалық пәтер жобалауын минималды коммуникация және жақсы жүйемен функционалды зоналанған.

Барлық пәтерде балкон ұйымдастырылған, оған орта бөлме арқылы шығады.

Ғимаратта бір баспалдақ торы бар, түйінделмейтіндей етіп жасалған. Техникалық қабаты бар, жылуланған. Жабынға шатырдағы құрастырылу арқылы шығады.

Судың шығарылуы екі су қабылдағыш құйын арқылы.

Санитарлы түйін барлық пәтерде бөлек.

Жуыну бөлмесінің өлшемі (169×172 см) 170 см ұзындықты науа және кір жуғыш машинасын орнатуға болады.

Лифттер тобы екі лифттен құралған: біріншісі ауыркөтергіштігі 400 кг адамдар үшін, екіншісі 630 кг жүккөтеру үшін. Ғимаратқа техникалық еденасты (h=2, 8 м) бар, азаматтарды қорғау үшін қолданылады.

Технико-экономикалық көрсеткіштер:

Пәтер саны - 48

  • бірбөлмелі - 12;
  • екібөлмелі - 24;
  • үшбөлмелі - 12.

Қабат биіктігі - 2, 8 м.

Үйдің ауданы:

  • тұрғын Пт- 2814, 0 м2;
  • барлығы Пб- 5110, 9 м2;
  • келтірілген Пк- 6633, 8.

Толық құрылыс көлемі Т - 20674, 1 м 3 .

Экономикалық жоспар көрсетілімі:

К 1 = П т б = 2814, 0 / 5110, 9 = 0, 61.

Экономикалық жоспар көрсетілімі:

К 2 = Т/П к = 20674, 1 / 6633, 8 = 3, 1.

1. 3. 1 Ғимарат қасбетінің композициялық шешімдері

Сыртқы әрлеу. Қасбетті өңдеуде, қасбетті керамогранитпен қапталған желдетілетін жүйе қолданған.

Цоколі сплитерлі плиткамен қапталған.

Техқабаттың (техэтаж) қабырғалары, балкон қоршауы сәндік сылақпен өңделеді.

Кіреберістегі баспалдақтар беті кедір-бұдырлы керамогранитпен қапталған. Қасбетті тігінен витражбен бөлінетін болады, ол қасбетті бар биіктігін қамтиды. Витраждар қоңыр түсті алюминнен, әйнекпен толықтырылады әйнек қолаға келтіріп қарайтылған.

Терезелер қоңыр түсті пластиктен, әйнекпен толтырылған, әйнек түссіз болып келеді.

Домалақ бағана түрінде сәндік элементтермен өңделген ғимараттың жақтаулары және кіреберіс күнқағарлары қасбеттің әрлеуін аяқтайды.

Ішкі әрлеу. Жоба бойынша ішкі әрлеу жұмыстары бастапқыдай болып саналады.

Пәтерлердегі беттерді сылап тегістеу, едендер - ұсақ толтырғыштары бар бетоннан тұтастырылады.

Баспалдақ арасы, балкондар, алаңша, лифттік холлдар керамогранитпен қапталады.

Төбе және қабырғалар үшін су эмульсионды сырларын қолданады.

Жалданатын орындарда тура осындай жұмыстар жүргізіледі, яғни қабырғалар - сылақ, тегістеу, еден - ұсақ толтырғыштары бар бетоннан тұтастырылған.

Техорында (техпомещение), жалданатын орындардың ортақ корридорларының қабырғалары сыланады да су эмульсионды сырмен сырланады, төбені тегістеу сонан соң су эмульсионды сырлау, едені - техорындарға бетонды, корридорда - керамогранитпен қаптау жұмыстары жүргізіледі.

1. 4 Сәулеттік - конструктивтік шешімдер

Ғимараттың конструктивті жобасы сыртқы және ішкі көтергіш қабырға, бойлық және көлденең бағытында құралған. Сыртқы қабырға қалыңдығы 620мм.

Бүкіл ғимараттың тұрақтылығы және жер сілкінісіне қарсылығы, бойлық диафрагманың қатаңдылығын қамтамасыз етеді.

Қабырғалар қиылысу арқылы құралған. Жоспар бойынша ғимараттың қиюшы және ғимараттың толық биіктігіне жасалған. Сыртқы қабырға қорғаныш қабырға ретінде, қабылдағыш және жылу қорғаушы функциялы.

Іргетас. Іргетас жобаланған тұтас құймалы плитадан өлшемі 24, 6 × 22, 0 м жобада. Плита қалындығы 1, 2 м болады. Ол М 300 бетон маркасынан жасалған.

Қабырға. Сыртқы және ішкі қабырға керамзитбетоннан жасалған. Сыртқы плита жылу ұстағыш ретінде жасалған. Бойлық арматура тегіс арматура қаңқа ретінде, ғимараттың көтерілуі, оның қабат өсуіне байланысты.

Көлденең арматура конструктивті қадамы 800мм сайын қойылады. Бойлық қаңқада 10, 69 белгісінен байланады да және 35, 09м белгіден торлы арматураланады. Стерженнің беттесуі ұзындығы бойынша байлау сымы арқылы жасалынады.

Қабырғаны құрғанда, онда ішке қойылатын бөлшек фиксациялы және белгіленген белгіде майыстырылады, қалып орнатылған кезде. Құрастырмалы балкон қабырғасына қыстырма ретінде қызмет жасайды.

Тесік, ойық, коммуникалды штраб бетондау кезінде қолданылады. Бұл мақсаттарда ішкі щит беттеріндегі қалыпты неше түрлі (рейка, бұрыштық) арқылы құрастырылады. Бойлық штраб құрылуы үшін; белгілі белгіде бетондау кезінде керекті тығын қойылады.

Жабын. Жабын жиналмалы жасалынады, ячейка өлшемі бойынша ілмелі дөңескен. Жабын плитасының арматуралануы торларды дәнекерлеу және кеңестік қаңқа плитаның контуры бойынша көлденең арматура салынады.

Бөлшекпен тесік жасайтын заттар, штраб және т. б. Жабын плитасы жасалған кезде орнатылады.

Балкон. Балкон конструкциясы - жабын плитасы құралмалы жасалған және қабырға көтерілуіне байланысты орнатылады. Балконның плитасында орналасқан бөлшектерге балконның қоршауы жабыстырылады.

Еден. Еден экспликациясы 2- кестеде көрсетілген.

Кесте 2

Еден экспликациясы

Аты және бөлме нөмірі: Аты және бөлме нөмірі
Еден типі: Еден типі
Аудан,м2:

Аудан,

м 2

Аты және бөлме нөмірі: Тұрғын бөлме
Еден типі: Паркет
Аудан,м2: 2927, 2
Аты және бөлме нөмірі: Санузлдер мен науа
Еден типі: Керамикалық плитка
Аудан,м2: 415, 6
Аты және бөлме нөмірі: Ас бөлмесі
Еден типі: Линолиум
Аудан,м2: 896, 4
Аты және бөлме нөмірі: Вестибюлі, лифтік холл, басты есік тамбуры
Еден типі: Брекчия плитасы
Аудан,м2: 688, 5
Аты және бөлме нөмірі: Баспалдақ торы, балкон
Еден типі: Керамическая плитка
Аудан,м2: 1601
Аты және бөлме нөмірі: Тех еденасты, лифтің машина бөлмесі
Еден типі: Цементті еден
Аудан,м2: 308, 9

Терезе. Терезенің мандайшасымен тесігі арматуралы қаңқадан КПП типтен жасалынады.

Терезе мен есік блоктері ғимараттың сыртқы қабат қалыпы орнатылған кезде орнатылады. Артында тесік қалу үшін, тесік жасаулар орнатылады, кейін олар жиналады.

Есік пен терезе толтыру тесігінің ведомості 3-кестеде көрсетілген.

Кесте 3

Есік пен терезе толтыру тесігінің ведомості

Маркасы,орн.:

Маркасы,

орн.

Белгі: Белгі
Аты: Аты
Сан.,дана:

Сан.,

дана

Масса, са., кг: Масса, са., кг
Ескерту: Ескерту
Маркасы,орн.:
Белгі:
Аты: Терезе блогы
Сан.,дана:
Масса, са., кг:
Ескерту:
Маркасы,орн.: ОК 1
Белгі: МЕСТ 11214-86
Аты: ОС 15-15
Сан.,дана: 122
Масса, са., кг:
Ескерту:
Маркасы,орн.: ОК 2
Белгі: -
Аты: ОС 15-18
Сан.,дана: 80
Масса, са., кг:
Ескерту:
Маркасы,орн.:
Белгі:
Аты: Сыртқы есік
Сан.,дана:
Масса, са., кг:
Ескерту:
Маркасы,орн.: 1
Белгі: МЕСТ 24698-81
Аты: ДН 21-19В
Сан.,дана: 2
Масса, са., кг:
Ескерту:
Маркасы,орн.: 2
Белгі: -
Аты: ДН 21-10А
Сан.,дана: 20
Масса, са., кг:
Ескерту:
Маркасы,орн.: 3
Белгі: -
Аты: ДН 21-15
Сан.,дана: 78
Масса, са., кг:
Ескерту:
Маркасы,орн.: 4
Белгі: -
Аты: ДН 21-10А
Сан.,дана: 80
Масса, са., кг:
Ескерту:
Маркасы,орн.:
Белгі:
Аты: Ішкі есік
Сан.,дана:
Масса, са., кг:
Ескерту:
Маркасы,орн.: 5
Белгі: МЕСТ 6629-88
Аты: ДО 21-13
Сан.,дана: 80
Масса, са., кг:
Ескерту:
Маркасы,орн.: 6
Белгі: -
Аты: ДО 21-10
Сан.,дана: 160
Масса, са., кг:
Ескерту:
Маркасы,орн.: 7
Белгі: -
Аты: ДГ 21-8
Сан.,дана: 160
Масса, са., кг:
Ескерту:
Маркасы,орн.:
Белгі:
Аты: Балкон есігі
Сан.,дана:
Масса, са., кг:
Ескерту:
Маркасы,орн.: 8
Белгі: МЕСТ 11214-86
Аты: БС 22-9
Сан.,дана: 80
Масса, са., кг:
Ескерту:

Есіктер. Барлық есіктер ағаштан. Толық мәліметтер есікпен терезелер толтыру ведомостінде келтірілген (3-кесте ) .

Баспалдақ. Жобада баспалдақ құралмалы темірбетоннан, қадамының ені 1, 4 м. Сериясы «Типовые конструкции и детали зданий и сооружений для гражданского строительства».

Баспалдақ қоршауы - металлдан, биіктігі 80см.

Аралық. Санузелдегі аралықтар гипсокартонды панельден жасалған.

Пәтер ішіндегі аралықтар қалыптан жасалмаған, олар гипсокартон панельден жобаланған.

Техникалық қабат. Техникалық қабат жылуланған болып жобаланды, вентиляциялық жүйеде қолдануға арналған.

Лифттік түйін. Лифттің қабырғаларының қалындығы 160мм керамзитбетоннан жасалған. Қалыпты орнатқан кезде бөлшектер үшін тесіктер бетондау кезінде қалдырылады.

Жабын. Жабын тегіс, рулонды, рубероидтың төрт қабатынан құралады. Мастикте асфалтбетондық тартымда жатқызылған.

Қасбетті өңдеу. Қасбеттерді өңдеу үшін қазіргі заманың материалдары пайдаланылады.

Цоколь қоңыр түсті жыртық тас астына сплиттерлік бөлікпен беттік фактурасымен өңделеді.

Қабырғалар күміс түсті алюкобонд темірпластикалық тақталардан жасалды.

Балкон қоршағыштары хромдалған металлдан жасалды.

1. 4. 1 Қоршау конструкцияларының жылутехникалық есебі

Қоршау конструкцияларының жылутехникалық есебі Тараз қаласындағы құрылыс үшін және барлық нормалармен сәйкес:

  1. СНиП 23-02-2003. “ Тепловая защита зданий”
  2. СНиП 2. 01. 01-82. “Строительная климатология и геофизика”
  3. ҚНжЕ II 03-79 “Құрылыс жылутехникасы”

Сыртқы қабырғаның қимасы 3-суретте көрсетілген.

3-сурет . Сыртқы қабырғаның қимасы

1 қабат - қүрделі ерітінді: δ1=0, 02; λ1=0, 7 ккал/(м²·ºС) ;

2 қабат - жабылатын қабат: γ= 400 кг/м³; δ2=0, 02 м; λ2=0, 07 ккал/(м²·ºС) ;

3 қабат - жылыбейтараптаушы тақта (П-30 - бұйым маркасы ТУ 5763-002-00287697-97) көлемдік салмағымен 29 кг/м³: δ2=х м; λ2=0, 038 ккал/(м²·ºС) ;

4 қабат - керамзитбетон көлемдік салмағымен 1400 кг/м³: δ3=0, 52 м; λ3=0, 44 ккал/(м²·ºС) ;

5 қабат - құрделі ерітінді: δ4=0, 015 м; λ4=0, 038 ккал/(м²·ºС) ;

Жылытқыш материалдың қалындығы келесі формула бойынша анықталады:

  1. Жылу бергіш керекті кедергі Rщ, м²·ч·ºС/ккал, анықталады мына формула бойынша:
  2. , (1)

Мұнда ∆ t - температураның ауысу нормативы;

t - ішкі және сыртқы температуралар;

α - ішкі беттің дылу беру коэффициенті;

Тараз қаласы үшін ∆ t с =4, 0 ºС, сыртқы қабырға үшін ∆ t і =-3, 9 ºС, аражабын және шатыр төбе жабыны үшін; n=1 - сыртқы қабырға үшін және n=9 - аражабын үшін; t і =+18 ºС; t с =-27 ºС; α =8, 7.

\[R_{\hat{\imath}}^{\partial\bar{\sigma}}\,=\frac{1{\times}\!\left(18+27\right)}{4{\infty},7}\!=\!3,04\ \dot{t}^{\ 2}\times_{*}^{*}\dot{t}\ \bar{N}/{\hat{e}}{\hat{e}}\hat{a}\hat{e}\]
; (2)

Орташа тәуліктін жалғасуы - 168 тәулікте 8 ºС.

Ғимараттың бөлмесіндегі ылғалдылық режимі - жақсы, территорияның

ылғалдылық аумағы - құрғақ, эклплуатациялық қоршаушы құрылымның шартты А.

Жылу өткізу кедергісі

\[\textstyle\mathbf{P}_{\parallel}\]
, м 2 ⋅ч⋅°С/ккал, Қоршаушы құрылымды формуламен анықтау керек
\[R_{o}={\frac{1}{a_{a}}}+R_{k}+{\frac{1}{a_{i}}}\qquad\]
,

мұнда α в - сол формуладай α н = 23 ккал/(м 2 ⋅ч⋅°С - жылу беру коэффициенті.

R k - барлық сыртқы қабаттың термиалық кедергісі, т. е. R k = R 1 + R 2 + … + R i .

\[\mathbf{R}_{n}={\frac{\mathrm{d}}{\lambda}},\]
,

мұнда δ i - бірінші қабаттың қалындығы, м; λ i - бірінші қабаттың жылу өткізгіштік коэффициенті, ккал/(м 2 ⋅°С) .

Жылытқыш материалдың қалындығын анықтаймыз:

\[\begin{array}{l}{{d_{3}=(R_{i}^{\delta\delta}\,-\,\displaystyle\frac{1}{a}_{a}\,-\,\displaystyle\frac{d_{1}}{l}_{1}\,\displaystyle\frac{d_{2}}{l_{2}}\,-\,\displaystyle\frac{d_{4}}{l_{3}\,02}\,\displaystyle\frac{d_{5}}{l_{4}})\,\displaystyle\cdot\!\!\!\!\!\!\!A_{3}=}}\\ {{=(2.93-\displaystyle\frac{1}{8,7}\,-\,\displaystyle\frac{1}{23}-\displaystyle\frac{0,02}{0,07}\,\displaystyle\frac{0,52}{0,07}-\displaystyle\frac{0,015}{0,07})\,\displaystyle\wedge\!\!\!\!\!\!-16{\displaystyle0}.5\,i}}\end{array}\]

Жылытқыш материалдың қалындығын 60 мм қабылдаймыз.

Жылу беруге жобалық кедергі.

\[\textstyle R_{0}\]
=
\[{\frac{1}{a_{\,a}}}+{\frac{d_{\,1}}{l_{\,1}}}+{\frac{d_{\,2}}{l_{\,2}}}+{\frac{d_{\,3}}{\lambda_{\,3}}}+\]
\[{\frac{d4}{l\,4}}+{\frac{d5}{l\,5}}+{\frac{1}{\alpha_{_{t}}}}\]

\[\textstyle R_{0}\]
=
\[\frac{1}{8.7}+\frac{0.2}{0.7}+\frac{0.2}{0.07}+\frac{0.6}{0.38}+\]
\[{\frac{0.52}{0.44}}+\]
\[{\frac{0,015}{0,038}}+\]
\[{\frac{1}{23}}=\]
\[{\mathsf{S}},{\mathsf{S}}\]

Келтірілген Ro қоршаушы жылу беру кедергі құралымдарын жобалау тапсырмасын R тр о санитарлық-гигиеналық және жайлы шарттармен және R тр 0 қуат жинағының шарттарына сүйене отырып қабылдау керек. Сайып келгенде анықталатын тиiстi мәндер.

\[\textstyle R_{0}\]
> R тр о : 5, 3>3, 04 .

Қабылданған материалдардың жуандықтары теплотехникалық талаптарды қанағаттандырады.

1. 5 Ғимаратты инженерлік жабдықтау

Электроқұралдар. Электроқұралдар 12-қабатты үй керамзитбетонды қабырғалы, қоғамдық бөлмелерімен цокольды қабатта мықтылығы бойынша 2-ші категорияға және екі кабель арқылы байланыстырылған. Кіруі бойынша кернеуі 0, 4 кВ.

Өртке қарсы құрал түтін жойғыш қабылдауы, лифт орнату, эвакуациялық және апат кезіндегі сәулендірулер 1-ші категорияға жатады.

Электр қуатын беруге (АВР) қосуға ұсынады.

Ас бөлмесіндегі элекирлік плита қуаты 8 кВт орнатылған.

Электрэнергияның қабылдануы 5-кестеде көрсетілген.

Кесте 5

Электрэнергияның қабылдануы

Жүктелу: Жүктелу
Жүктелу:
Аты
Өл. бір.
Тұрғын жағы

Қосымша

бөлмелер

Жүктелу: 1
Сет кернуі
Вольт
380/220
380/220
Жүктелу: 2
Кірудегі санау жүктелуі № 1
кВт
100, 0
15, 0
Жүктелу: 3

Кірудегі санау жүктелуі № 2

а) лифтер

б) түтінжоюлар

кВт

кВт

кВт

33, 0

55, 0

-

-

Кірушіні бөлуші шкафтер . Электрқалқасы бөлмелер 1-ші қабатта орнатылған. Электрқалқа кіруді бөлуші жабдығы орнатылған және автоматикалық түтін жүргізу шкафы, сонымен бірге: панель ВРУ-1-14-20, бөлшектейтін панель ВРУ-1-48-03, кіру панелі АВР типі ВРУ-1-18-80 және бөлшектейтін панель ВРУ-1-44-00.

Әр қабатта электр панелі орнатылған. Әр қалқанның типі ЩЭ 3406 4 пәтерге.

Қабылдағыштармен топтық жүйелер еденасты ашық винилпластик құбыр арқылы орналастырылады.

Топтық жүйе пәтерге АВП кабелі винилпластикті құбыр арқылы, дайындау кезінде еден, штраб қабырға және аралық ашық болады. Электр энергиясын есептеу бөлек қаралады. Күшті және сәулелендіру түрі.

Суық су құбыры . Осы тұрғын үйде біріккен жүйе шаруашылыққа, өртке қарсы су құбыры қарастырылған. Орталық су құбырынан қамтамасыз етіледі.

Шаруашылыққа керектігі бойынша екі зонаға бөлінеді: I зона - цоколды - 7 қабат; II зона - 8 - 20-шы қабатқа.

Су қабылдаудың мөлшері ҚМжЕ 2-04. 01-85 алынған.

Максималды секунд және сағатта су шығыны:

... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Кластерлік жүйені дамытудың экономикалық бағыттары
Тематикалық парктер
Кендірлі демалыс кешені туристік база ретінде дамыту
Қала саябақтары
Қазақстан Республикасындағы ойын-сауық индустриясының заманауи жағдайы
Қазақстан Республикасының туристік индустриясының перспективті бағыттарын дамытудың 2010-2014 жылдарға арналған бағдарламасы
Астананың туристік имиджін дамыту
ТУРИЗМДЕГІ ОЙЫН ИНДУСТРИЯСЫН ҰЙЫМДАСТЫРУДАҒЫ ЕРЕКШЕЛІКТЕРІ (мысал ретінде бір аймақты алу)
Туризм саласында кластерлік жүйені дамыту
Ойынды-демалыс түрлерін ұйымдастыру әдістемесі
Пәндер



Реферат Курстық жұмыс Диплом Материал Диссертация Практика Презентация Сабақ жоспары Мақал-мәтелдер 1‑10 бет 11‑20 бет 21‑30 бет 31‑60 бет 61+ бет Негізгі Бет саны Қосымша Іздеу Ештеңе табылмады :( Соңғы қаралған жұмыстар Қаралған жұмыстар табылмады Тапсырыс Антиплагиат Қаралған жұмыстар kz
